高低压配电设备讲解

配电室供电系统概况及主要供电设备技术参数讲解及安全质概况一、供电系统概况配电室是电力系统中的一个重要环节，主要负责电源的输送、变换和配电。

配电室的供电系统通常包括高压开关设备、变电设备、配电变压器、低压开关设备等。

其中，高压开关设备主要用来切断和连接配电室的高压电源，变电设备用来将高压电源变为所需的低压电源，配电变压器主要用来提供电力负荷所需的各种电压等级，低压开关设备主要用来控制和保护电器设备。

二、主要供电设备技术参数讲解1. 高压开关设备高压开关设备主要用来切断和连接配电室的高压电源，其技术指标主要有额定电压、额定频率、额定电流、短时耐受电流、动稳定电流等参数。

一般而言，高压开关设备需要具备良好的隔离性、灵敏可靠的动作性能、高抗干扰能力和防护措施完善等特点。

2. 变电设备变电设备通常用来将高压电源变为所需的低压电源，其技术指标主要有额定容量、额定电压、短时耐受电流、温升限制、噪声指标等参数。

一般而言，变电设备需要具备良好的电气性能、高效节能、低损耗、可靠稳定等特点。

3. 配电变压器配电变压器主要用来提供电力负荷所需的各种电压等级，其技术指标主要有额定容量、额定电压、短时过载能力、温升限制、噪声指标等参数。

一般而言，配电变压器需要具备良好的隔离性、电气性能稳定、噪声低、温度上升低、可靠性高等特点。

4. 低压开关设备低压开关设备主要用来控制和保护电器设备，其技术指标主要有额定电压、额定电流、额定频率、断路能力等参数。

一般而言，低压开关设备需要具备灵活可靠的控制性能、短路保护、电气性能稳定、噪声低等特点。

三、安全质概况配电室一般为高压场所，因此其安全问题尤为重要。

为确保其安全运行，需要严格遵守相关的安全规范和标准，同时还需加强安全管理和技术维护。

具体而言，应重点加强以下方面工作：1. 工作人员安全意识工作人员必须具备较高的安全意识，了解高压电的危险性和防护措施，掌握操作规程和安全标准，落实安全措施，并认真执行安全管理制度和操作规程。

高低压配电柜讲解
高低压配电柜是一种用于配电系统中进行电能转换和分配的设备。

它主要由高压部分和低压部分组成。

高压部分通常由电缆、机械分合闸装置、熔断器、继电器保护等部分组成。

低压部分则包括空气开关、熔断器、接触器、断路器等电气元件。

高低压配电柜的作用是将电源送入不同的用电设备，保证电力系统的正常运转。

高低压配电柜的特点是结构紧凑、功能齐全、安全可靠、灵活性强。

它可以实现远程控制、自动化控制和现场控制等多种方式。

在工业、建筑、医疗、交通等领域都有广泛的应用。

在使用高低压配电柜时，需要注意以下几点：首先，要确保配电柜上的电气元件符合要求，同时要检查高压电缆和低压电缆的接头是否牢固、是否有漏电的情况。

其次，要进行配电柜的漏电保护测试，以确保电源的安全可靠。

最后，要在配电柜旁设置专门的安全警示标志，以便在发生故障时及时发现并处理。

在使用高低压配电柜时，一定要注意安全，避免触电、火灾等意外事故的发生。

在操作前，必须先切断电源，确保配电柜内没有电流流经。

在操作高压部分时，必须佩戴绝缘手套和鞋，并按照正确的操作程序进行操作。

同时，也要保持配电柜的清洁和干燥，避免灰尘、水分等对电气元件的影响。

- 1 -。

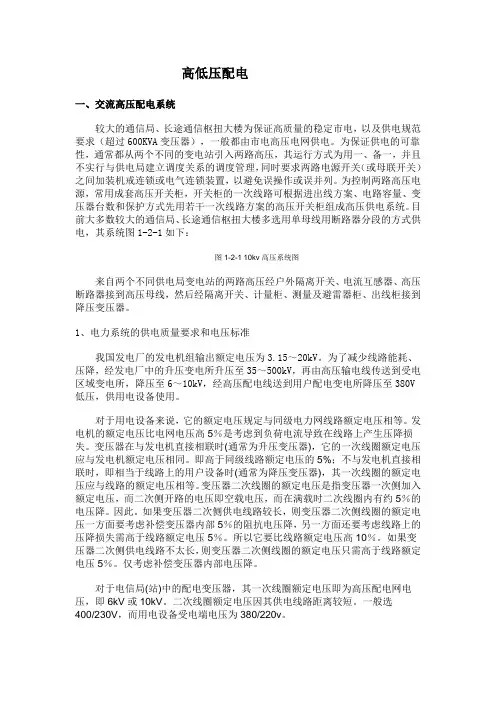

10kV高低压配电房都有哪些电力设备，讲解最详细的一篇文章！电气设计狄老师2019-05-08 16:24:08①10kV配电室高压设备常用高压柜柜型中置柜中高压断路器环网柜负荷开关高压柜CT、PT、零序CT高压避雷器高压熔断器高压接地开关综合保护装置高压仪表室其他装置1、常用高压柜柜型（1）环网柜-负荷开关柜用于低基配电室或变压器容量小于800kVA的高基配电室。

常用配电柜型号：XGN15-12、HXGN17。

1开关间隔；2母线间隔；3电缆间隔；4操作机构间隔；5控制保护间隔（2）中置柜-断路器柜用于高基配电室（一般单台变压器容量大于1250kVA以上使用）。

常用型号：KYN28-12，UniGear ZS1（ABB）、Mvnex（施耐德）常用断路器型号：VD4（ABB）、VS1（国产）1二次仪表室；2母线室；3断路器手车室；4电缆室（3）固定式配电柜在较老配电室常见：GG1A-12（F）（4）其他各厂家衍生的自主开发柜型通用公司P/VⅡ柜西门子授权华鹏生产8BK88柜高压开关柜“五防”概念防止带负荷合闸防止带负荷拉刀闸防止带电挂接地线防止带接地线合闸防止误入带电间隔2、高压断路器（ABB-VD4、国产-VS1 、施耐德-EV12s ）3、高压负荷开关（ABB-SFG）高压负荷开关具有简单的灭弧装置，能通断一定的负荷电流和过负荷电流，但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。

4、10kV电流互感器（LZZBJ9-10）环氧树脂真空浇注支柱式结构电流互感器用于电流、电能测量和继电保护用。

常用变比：100/5、150/5、200/5、250/5等测量精度：计量用（0.2、0.5、0.2S、0.5S）；保护用（5P10、10P10）5、10kV电压互感器（JDZ10-10A）环氧树脂浇注式电压互感器把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。

高低压电气设备划分标准高低压电气设备是指在特定电压等级下，能够实现电力输送、配电及电能转换的设备。

根据其在电力系统中所起的作用及承担的责任，一般可以将其划分为高压电气设备和低压电气设备。

本文将对高低压电气设备的划分标准进行详细介绍，以期帮助读者更好地理解这一领域的知识。

一、高压电气设备的划分标准高压电气设备一般指额定电压高于1000V的电气设备，它们在电力系统中主要承担输电、变电及配电等任务。

按照其在电力系统中所处的位置及所承担的功能，高压电气设备可以分为输电设备、变电设备和配电设备。

1.输电设备输电设备是指用于输送电能的设备，主要包括变压器、断路器、隔离开关、避雷器、串联电抗器等。

根据其所处的电压等级和承载的功率不同，输电设备可以分为超高压输电设备、特高压输电设备、高压输电设备等。

超高压输电设备一般指额定电压高于1000kV的输电设备，特高压输电设备一般指额定电压在500kV至1000kV之间的输电设备，而高压输电设备一般指额定电压在110kV至330kV之间的输电设备。

这些设备对于实现电能的远距离传输起到了至关重要的作用。

2.变电设备变电设备是指用于将输电设备输送过来的高压电能进行变压、配电和转换的设备。

变电设备主要包括变压器、断路器、组合电器柜、避雷器、串联电抗器、无功补偿装置等。

根据其所处的电压等级和所承载的功率不同，变电设备可以分为变电站设备和变压器设备。

变电站设备一般分为主变、联络线路、母线、断路器等组成，而变压器设备一般分为高压变压器和低压变压器。

3.配电设备配电设备是指用于将变电站输送过来的高压电能进行配电和转换的设备，主要包括开关柜、小型断路器、计量仪表、控制继电保护设备、发电机组、并网逆变器等。

配电设备一般分为配电室设备和配电装置设备，配电室设备一般分为输入开关装置、配电柜、计量装置、逆变器等组成，而配电装置设备一般分为低压开关柜、配电柜、电表箱、电缆桥架等。

二、低压电气设备的划分标准低压电气设备一般指额定电压不高于1000V的电气设备，主要用于电能的分配、控制和使用。

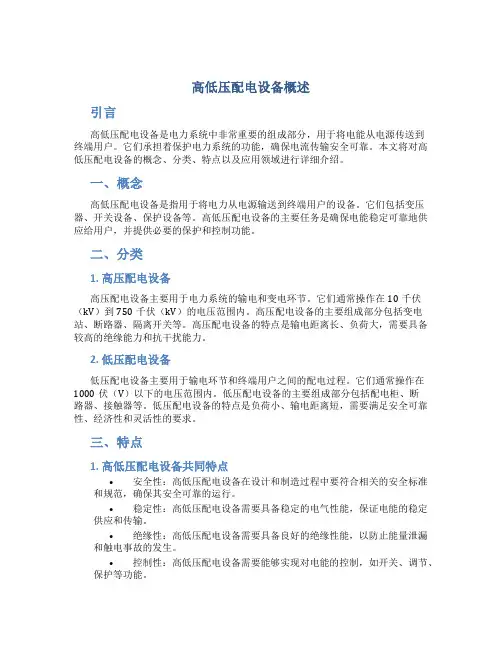

高低压配电设备概述引言高低压配电设备是电力系统中非常重要的组成部分，用于将电能从电源传送到终端用户。

它们承担着保护电力系统的功能，确保电流传输安全可靠。

本文将对高低压配电设备的概念、分类、特点以及应用领域进行详细介绍。

一、概念高低压配电设备是指用于将电力从电源输送到终端用户的设备。

它们包括变压器、开关设备、保护设备等。

高低压配电设备的主要任务是确保电能稳定可靠地供应给用户，并提供必要的保护和控制功能。

二、分类1. 高压配电设备高压配电设备主要用于电力系统的输电和变电环节。

它们通常操作在10千伏（kV）到750千伏（kV）的电压范围内。

高压配电设备的主要组成部分包括变电站、断路器、隔离开关等。

高压配电设备的特点是输电距离长、负荷大，需要具备较高的绝缘能力和抗干扰能力。

2. 低压配电设备低压配电设备主要用于输电环节和终端用户之间的配电过程。

它们通常操作在1000伏（V）以下的电压范围内。

低压配电设备的主要组成部分包括配电柜、断路器、接触器等。

低压配电设备的特点是负荷小、输电距离短，需要满足安全可靠性、经济性和灵活性的要求。

三、特点1. 高低压配电设备共同特点•安全性：高低压配电设备在设计和制造过程中要符合相关的安全标准和规范，确保其安全可靠的运行。

•稳定性：高低压配电设备需要具备稳定的电气性能，保证电能的稳定供应和传输。

•绝缘性：高低压配电设备需要具备良好的绝缘性能，以防止能量泄漏和触电事故的发生。

•控制性：高低压配电设备需要能够实现对电能的控制，如开关、调节、保护等功能。

2. 高压配电设备特点•高电压：高压配电设备操作在10千伏到750千伏的电压范围内。

•大负荷：高压配电设备需承受较大的负荷，需要具备较高的负荷能力和稳定性。

•高绝缘要求：高压配电设备需要具备较高的绝缘能力，以防止电气事故的发生。

3. 低压配电设备特点•低电压：低压配电设备操作在1000伏以下的电压范围内。

•小负荷：低压配电设备负荷相对较小，但需要满足用户需求的稳定供电。

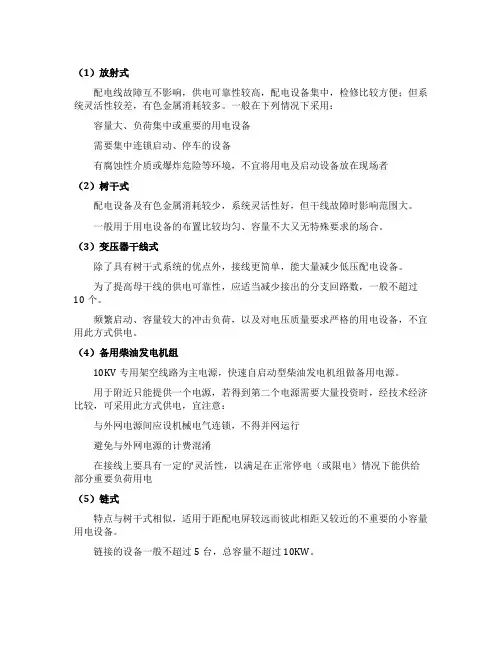

（1）放射式
配电线故障互不影响，供电可靠性较高，配电设备集中，检修比较方便；但系统灵活性较差，有色金属消耗较多。

一般在下列情况下采用：
容量大、负荷集中或重要的用电设备
需要集中连锁启动、停车的设备
有腐蚀性介质或爆炸危险等环境，不宜将用电及启动设备放在现场者
（2）树干式
配电设备及有色金属消耗较少，系统灵活性好，但干线故障时影响范围大。

一般用于用电设备的布置比较均匀、容量不大又无特殊要求的场合。

（3）变压器干线式
除了具有树干式系统的优点外，接线更简单，能大量减少低压配电设备。

为了提高母干线的供电可靠性，应适当减少接出的分支回路数，一般不超过10个。

频繁启动、容量较大的冲击负荷，以及对电压质量要求严格的用电设备，不宜用此方式供电。

（4）备用柴油发电机组
10KV专用架空线路为主电源，快速自启动型柴油发电机组做备用电源。

用于附近只能提供一个电源，若得到第二个电源需要大量投资时，经技术经济比较，可采用此方式供电，宜注意：
与外网电源间应设机械电气连锁，不得并网运行
避免与外网电源的计费混淆
在接线上要具有一定的'灵活性，以满足在正常停电（或限电）情况下能供给部分重要负荷用电
（5）链式
特点与树干式相似，适用于距配电屏较远而彼此相距又较近的不重要的小容量用电设备。

链接的设备一般不超过5台，总容量不超过10KW。

供电给容量较小用电设备的插座，采用链式配电时，每一条环链回路的数量可适当增加。

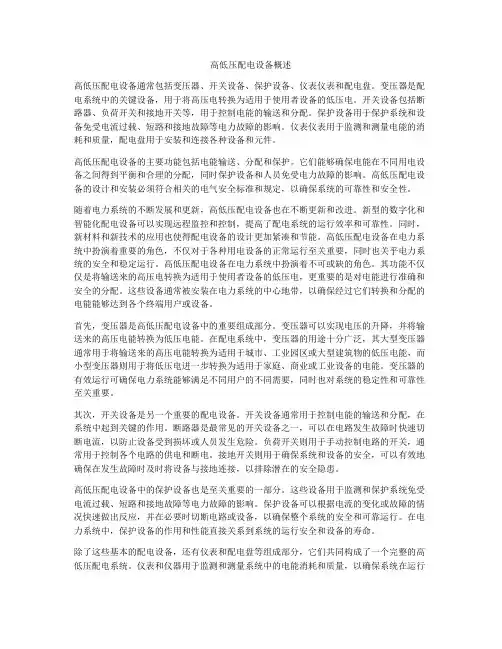

高低压配电设备概述高低压配电设备通常包括变压器、开关设备、保护设备、仪表仪表和配电盘。

变压器是配电系统中的关键设备，用于将高压电转换为适用于使用者设备的低压电。

开关设备包括断路器、负荷开关和接地开关等，用于控制电能的输送和分配。

保护设备用于保护系统和设备免受电流过载、短路和接地故障等电力故障的影响。

仪表仪表用于监测和测量电能的消耗和质量，配电盘用于安装和连接各种设备和元件。

高低压配电设备的主要功能包括电能输送、分配和保护。

它们能够确保电能在不同用电设备之间得到平衡和合理的分配，同时保护设备和人员免受电力故障的影响。

高低压配电设备的设计和安装必须符合相关的电气安全标准和规定，以确保系统的可靠性和安全性。

随着电力系统的不断发展和更新，高低压配电设备也在不断更新和改进。

新型的数字化和智能化配电设备可以实现远程监控和控制，提高了配电系统的运行效率和可靠性。

同时，新材料和新技术的应用也使得配电设备的设计更加紧凑和节能。

高低压配电设备在电力系统中扮演着重要的角色，不仅对于各种用电设备的正常运行至关重要，同时也关乎电力系统的安全和稳定运行。

高低压配电设备在电力系统中扮演着不可或缺的角色。

其功能不仅仅是将输送来的高压电转换为适用于使用者设备的低压电，更重要的是对电能进行准确和安全的分配。

这些设备通常被安装在电力系统的中心地带，以确保经过它们转换和分配的电能能够达到各个终端用户或设备。

首先，变压器是高低压配电设备中的重要组成部分。

变压器可以实现电压的升降，并将输送来的高压电能转换为低压电能。

在配电系统中，变压器的用途十分广泛，其大型变压器通常用于将输送来的高压电能转换为适用于城市、工业园区或大型建筑物的低压电能，而小型变压器则用于将低压电进一步转换为适用于家庭、商业或工业设备的电能。

变压器的有效运行可确保电力系统能够满足不同用户的不同需要，同时也对系统的稳定性和可靠性至关重要。

其次，开关设备是另一个重要的配电设备。
