低压配电系统有三种接地形式(IT、TT、TN)系统的区别详解(注安工程师考点)

IT、TT、TN系统简介低压配电接地系统分为IT系统、TT系统、TN系统三种形式，而这三种接地方式非常容易混淆。

现全面、深入总结了IT系统、TT系统、TN系统的原理、特点和适用范围，以期能对从事电气作业人员有所帮助。

首先给出定义。

根据现行的国家标准《低压配电设计规范》（GB50054），低压配电系统有三种接地形式，即IT系统、TT系统、TN系统。

（1）第一个字母表示电源端与地的关系T-电源变压器中性点直接接地。

I-电源变压器中性点不接地，或通过高阻抗接地。

（2）第二个字母表示电气装置的外露可导电部分与地的关系T-电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。

N-电气装置的外露可导电部分与电源端接地点有直接电气连接。

下面分别对IT系统、TT系统、TN系统进行全面剖析。

一、IT系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。

IT系统可以有中性线，但IEC强烈建议不设置中性线。

因为如果设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统。

IT系统接线图如图1所示。

图1 IT系统接线图IT系统特点IT系统发生第一次接地故障时，仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；发生接地故障时，对地电压升高1.73倍；220V负载需配降压变压器，或由系统外电源专供；安装绝缘监察器。

使用场所：供电连续性要求较高，如应急电源、医院手术室等。

IT 方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。

地下矿井内供电条件比较差，电缆易受潮。

运用IT 方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。

但是，如果用在供电距离很长时，供电线路对大地的分布电容就不能忽视了。

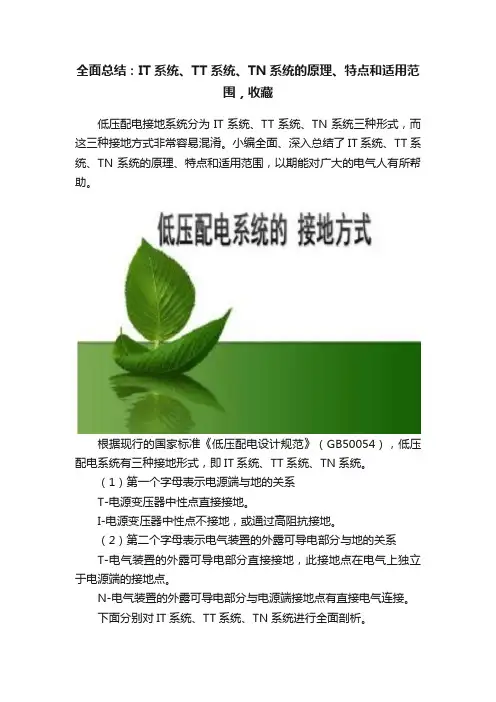

全面总结：IT系统、TT系统、TN系统的原理、特点和适用范围，收藏低压配电接地系统分为IT系统、TT系统、TN系统三种形式，而这三种接地方式非常容易混淆。

小编全面、深入总结了IT系统、TT系统、TN系统的原理、特点和适用范围，以期能对广大的电气人有所帮助。

根据现行的国家标准《低压配电设计规范》（GB50054），低压配电系统有三种接地形式，即IT系统、TT系统、TN系统。

（1）第一个字母表示电源端与地的关系T-电源变压器中性点直接接地。

I-电源变压器中性点不接地，或通过高阻抗接地。

（2）第二个字母表示电气装置的外露可导电部分与地的关系T-电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。

N-电气装置的外露可导电部分与电源端接地点有直接电气连接。

下面分别对IT系统、TT系统、TN系统进行全面剖析。

一、IT系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。

IT系统可以有中性线，但IEC强烈建议不设置中性线。

因为如果设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统。

IT系统接线图如图1所示。

图1 IT系统接线图IT系统特点：IT系统发生第一次接地故障时，接地故障电流仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；－发生接地故障时，对地电压升高1.73倍；－220V负载需配降压变压器，或由系统外电源专供；－安装绝缘监察器。

使用场所：供电连续性要求较高，如应急电源、医院手术室等。

IT 方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。

地下矿井内供电条件比较差，电缆易受潮。

运用IT 方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。

2、TN系统速断和限压要求（1）在接零系统中，对于配电线路或仅供给固定式电气设备的线路，故障持续时间不宜超过5s；（2）对于供给手持式电动工具、移动式电气设备的线路或插座回路，电压220V 者故障持续时间不应超过0.4s，380V者不应超过0.2s。

（3）为了实现保护接零要求，可以采用一般过电流保护装置或剩余电流保护装置。

3、在TN系统中使用了TT方式：除非接地的设备装有快速切断故障的自动保护装置（漏电保护装置），否则不得在TN系统中混用TT方式。

4、重复接地的作用（1）减轻零线断开或接触不良时电击的危险性。

（2）降低漏电设备的对地电压。

（3）改善架空线路的防雷性能。

（4）缩短漏电故障持续时间。

5、等电位连接（1）等电位连接指保护导体与建筑物的金属结构、生产用的金属装备以及允许用作保护线的金属管道等用于其他目的的不带电导体之间的连接。

等电位连接是保护接零系统的组成部分。

（2）主等电位连接导体的最小截面积不得小于最大保护导体截面积的1/2，且不得小于6mm2。

（3）两台设备之间局部等电位连接导体的最小截面积不得小于两台设备保护导体中较小者的截面积。

（4）设备与设备外导体之间的局部等电位连接线的截面积不得小于该设备保护零支线截面积的1/2。

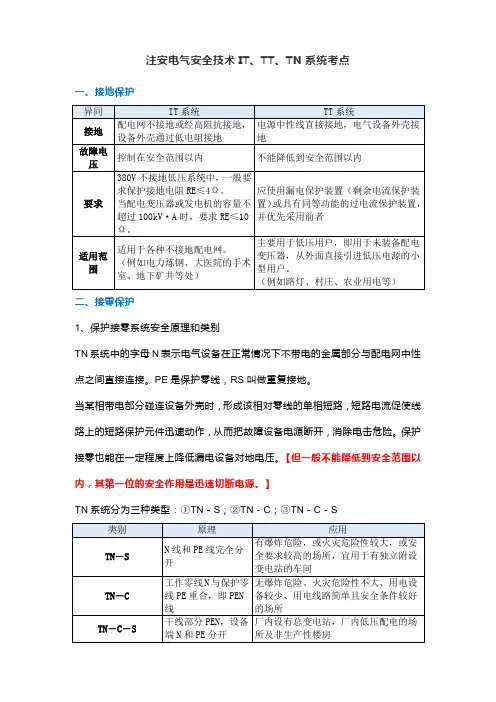

【2021年】在中性点接地配电网中，对于有火灾、爆炸危险性较大的场所或有独立附设变电站的车间，应选用的接地（零）系统是（）。

A.TT系统B.TN-S系统C.TN-C系统D.TN-C-S系统查看答案参考答案：B参考解析：TN -S系统可用于有爆炸危险，或火灾危险性较大，或安全要求较高的场所，宜用于有独立附设变电站的车间。

【2020年】重复接地指PE线或PEN线上除工作接地外的其他点再次接地。

关于重复接地作用的说法，正确的是（）。

A.减小零线断开的故障率B.加速线路保护装置的动作C.提高属电设备的对地电压D.不影响架空线路的防雷性能查看答案参考答案：B参考解析：本题考查重复接地的作用。

低压配电系统接地方式的分类电源侧的接地称为系统接地，负载侧的接地称为保护接地。

国际电工委员会（IEC）标准规定的低压配电系统接地有IT系统、TT系统、TN系统三种方式。

1、IT系统电源端带电部分对地绝缘或经高阻抗接地，用电设备金属外壳直接接地。

IT系统示意图见下图：IT系统适用于环境条件不良、易发生一相接地或火灾爆炸的场所,如煤矿、化工厂、纺织厂等,也可用于农村地区。

但不能装断零保护装置,因正常工作时中性线电位不固定,也不应设置零线重复接地.2、TT系统TT系统的示意图见下图。

该系统电源中性点直接接地，用电设备金属外壳用保护接地线接至与电源端接地点无关的接地级，简称保护接地或接地制。

当配电系统中有较大量单相220V用电设备，而线路敷设环境易造成一相接地或零线断裂，从而引起零电位升高时，电气设备外壳不宜接零而采用TT系统。

TT系统适用于城镇、农村居住区、工业企业和分散的民用建筑等场所.当负荷端和线路首端昀装有漏电开关，且干线末端装有断零保护时，则可成为功能完善的系统.3、TN系统TN系统的电源端中性点直接接地，用电设备金属外壳用保护零线与该中心点连接,这种方式简称保护接零或接零制。

按照中必线（工作零线）与保护线（保护零线）的组合事况TN系统又分以下三种形式：（1）TN－C系统。

在该系统中,工作零线和保护零线共用(简称PEN），此系统习惯称为三相四线制系统.系统示意图如下：（2）TN－S系统.在该系统中，工作零线N和保护零线PE从电源端中性点开始完全分开，此系统习惯称为三相五线制系统。

示意图见下图：（3）TN－C－S系统。

在该系统中,工作零线同保护零线是部分共用的，此系统即为局部三相五线制系统.系统示意图见图5.10－5。

设计应注意以下几点：①TN－C系统适用于设有单相220V，携带式、移动式用电设备，而单相220V固定式用电设备也较少，但不必接零的工业企业。

TN－S系统适用于工业企业，高层建筑及大型民用建筑.TN－C—S系统适用于工业企业。

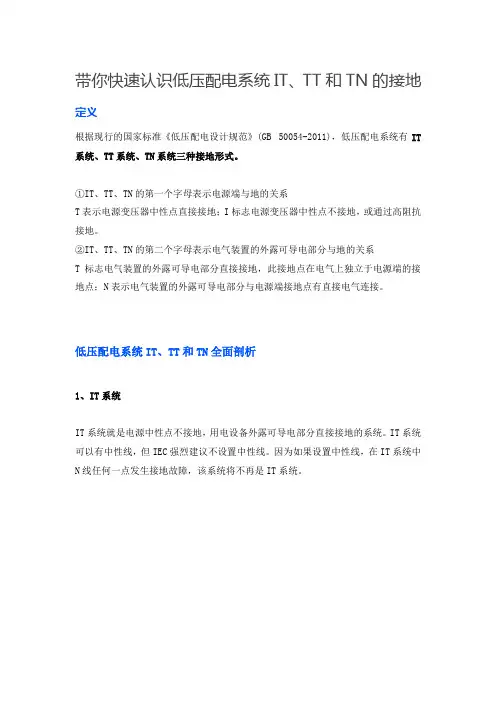

带你快速认识低压配电系统IT、TT和TN的接地定义根据现行的国家标准《低压配电设计规范》(GB 50054-2011)，低压配电系统有IT 系统、TT系统、TN系统三种接地形式。

①IT、TT、TN的第一个字母表示电源端与地的关系T表示电源变压器中性点直接接地；I标志电源变压器中性点不接地，或通过高阻抗接地。

②IT、TT、TN的第二个字母表示电气装置的外露可导电部分与地的关系T标志电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点；N表示电气装置的外露可导电部分与电源端接地点有直接电气连接。

低压配电系统IT、TT和TN全面剖析1、IT系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。

IT系统可以有中性线，但IEC强烈建议不设置中性线。

因为如果设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统。

IT系统特点①IT系统发生第一次接地故障时，仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；②发生接地故障时，对地电压升高1.73倍；③220V负载需配降压变压器，或由系统外电源专供；④安装绝缘监察器。

使用场所：供电连续性要求较高，如应急电源、医院手术室等；⑤IT方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。

地下矿井内供电条件比较差，电缆易受潮；⑥运用IT方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。

但是，如果用在供电距离很长的情况下，供电线路对大地的分布电容就不能忽视了；⑦在负载发生短路故障或漏电使设备外壳带电时，漏电电流经大地形成架路，保护设备不一定动作，这是危险的。

只有在供电距离不太长时才比较安全。

低压配电系统IT、TT和TN接地方式的详细图文详解分析仪表人对仪表接地并不陌生，在本文讲讲低压配电IT系统、TT系统、TN系统的接地方式。

这三种接地方式容易混淆，它们的原理、特点和适用范围各有不同，希望能对广大的仪表人有所帮助。

定义根据现行的国家标准《低压配电设计规范》(GB 50054-2011)，低压配电系统有IT系统、TT系统、TN系统三种接地形式。

①IT、TT、TN的第一个字母表示电源端与地的关系T表示电源变压器中性点直接接地；I标志电源变压器中性点不接地，或通过高阻抗接地。

②IT、TT、TN的第二个字母表示电气装置的外露可导电部分与地的关系T标志电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点；N表示电气装置的外露可导电部分与电源端接地点有直接电气连接。

低压配电系统IT、TT和TN全面剖析1、IT系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。

IT系统可以有中性线，但IEC强烈建议不设置中性线。

因为如果设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统。

IT系统特点①IT系统发生第一次接地故障时，仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；②发生接地故障时，对地电压升高1.73倍；③220V负载需配降压变压器，或由系统外电源专供；④安装绝缘监察器。

使用场所：供电连续性要求较高，如应急电源、医院手术室等。

⑤IT方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。

地下矿井内供电条件比较差，电缆易受潮。

⑥运用IT方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。

但是，如果用在供电距离很长的情况下，供电线路对大地的分布电容就不能忽视了。

TN、TT、IT供电系统的特点及安装要求380V/220V低压配电系统按保护接地的形式不同可分为：IT系统、TT系统和TN系统。

IT系统的电源中性点是对地绝缘的或经高阻抗接地，而用电设备的金属外壳直接接地。

即：过去称三相三线制供电系统的保护接地。

TT系统的电源中性点直接接地；用电设备的金属外壳亦直接接地，且与电源中性点的接地无关。

即过去的三相四线制供电系统中的保护接地。

TN系统，在变压器或发电机中性点直接接地的380/220V三相四线低压电网中，将正常运行时不带电的用电设备的金属外壳经公共的保护线与电源的中性点直接电气连接。

即过去的三相四线制供电系统中的保护接零。

TN系统的电源中性点直接接地，并有中性线引出。

按其保护线形式，TN系统又分为：TN-C系统、TN-S系统和TN-C-S系统等三种。

（1）TN-C系统(三相四线制)，该系统的中性线(N)和保护线(PE)是合一的，该线又称为保护中性线(PEN)线。

它的优点是节省了一条导线，缺点是三相负载不平衡或保护中性线断开时会使所有用电设备的金属外壳都带上危险电压。

（2）TN-S系统就是三相五线制，该系统的N线和PE线是分开的，从变压器起就用五线供电。

它的优点是PE线在正常情况下没有电流通过，因此不会对接在PE线上的其他设备产生电磁干扰。

此外，由于N线与PE线分开，N线断开也不会影响PE线的保护作用。

③TN-C-S系统(三相四线与三相五线混合系统)，该系统从变压器到用户配电箱式四线制，中性线和保护地线是合一的；从配电箱到用户中性线和保护地线是分开的，所以它兼有TN-C系统和TN-S系统的特点，常用于配电系统末端环境较差或有对电磁抗干扰要求较严的场所。

我国的低压配电系统基本上有三种：即TT系统、TN系统、IT系统。

上述各种保护系统均采用国际标准所用符号，第一字母T：表示中性点直接接地；I表示中性点不直接接地(不接地或经高电阻接地等)；第二个字母T：表示外露可导电部分对地直接电气连接与电力系统任何接地无关；N表示外露可导电部分与电力系统的接地点直接电气连接。

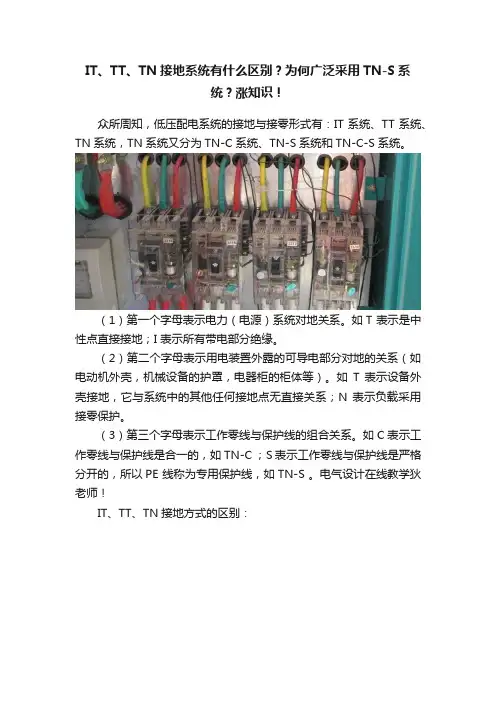

IT、TT、TN接地系统有什么区别？为何广泛采用TN-S系统？涨知识！众所周知，低压配电系统的接地与接零形式有：IT系统、TT系统、TN系统，TN系统又分为TN-C系统、TN-S系统和TN-C-S系统。

（1）第一个字母表示电力（电源）系统对地关系。

如T 表示是中性点直接接地；I 表示所有带电部分绝缘。

（2）第二个字母表示用电装置外露的可导电部分对地的关系（如电动机外壳，机械设备的护罩，电器柜的柜体等）。

如T 表示设备外壳接地，它与系统中的其他任何接地点无直接关系；N 表示负载采用接零保护。

（3）第三个字母表示工作零线与保护线的组合关系。

如C 表示工作零线与保护线是合一的，如TN-C ；S 表示工作零线与保护线是严格分开的，所以PE 线称为专用保护线，如TN-S 。

电气设计在线教学狄老师！IT、TT、TN接地方式的区别：为什么要采用TN-S系统？IT供电系统中，电气设备外壳无论保护接地与否，当发生相线碰壳故障时，外壳将带电，而且故障将长期存在下去。

TT供电系统中，当设备发生单相接地故障时，往往短路电流很小，不能可靠地切断故障回路，从而使故障设备外壳长期带上危险电压。

TN-C供电系统中，电气设备外壳必须与N线连接，当三相负载不平衡时，N线有电流流过，或者说N线有电压，而且电压的高低与不平衡程度相关，换言之，该系统中电气设备的外壳有电压是必然的。

为保障PE线意外断线后，设备的用电安全，必须在配电系统的中间处和末端进行重复接地。

重复接地的接地电阻值不应大于10。

对保护零线（PE）线的要求：PE线采用材质与相线、N线相同材质的黄/绿线，设备与接地体的接地线必须采用铜线。

PE线的截面积要求：TN-S配电系统的接线、配置要求电气设备的金属外壳必须与保护零线（PE线）连接。

工作零线（N线）必须通过总漏电保护器。

PE线上严禁装设开关或熔断器，严禁通过工作电流，严禁断线。

保护零线（PE线）应单独敷设，重复接地线必须与PE线连接，严禁与N线相连接。

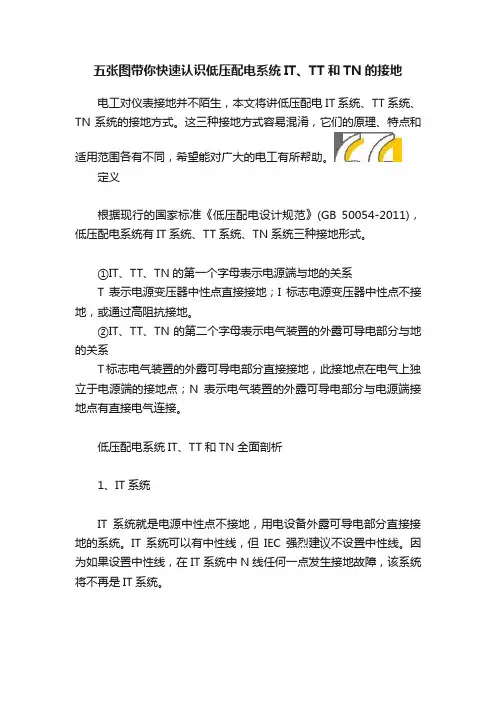

五张图带你快速认识低压配电系统IT、TT和TN的接地电工对仪表接地并不陌生，本文将讲低压配电IT系统、TT系统、TN系统的接地方式。

这三种接地方式容易混淆，它们的原理、特点和适用范围各有不同，希望能对广大的电工有所帮助。

定义根据现行的国家标准《低压配电设计规范》(GB 50054-2011)，低压配电系统有IT系统、TT系统、TN系统三种接地形式。

①IT、TT、TN的第一个字母表示电源端与地的关系T表示电源变压器中性点直接接地；I标志电源变压器中性点不接地，或通过高阻抗接地。

②IT、TT、TN的第二个字母表示电气装置的外露可导电部分与地的关系T标志电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点；N表示电气装置的外露可导电部分与电源端接地点有直接电气连接。

低压配电系统IT、TT和TN全面剖析1、IT系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。

IT系统可以有中性线，但IEC强烈建议不设置中性线。

因为如果设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统。

IT系统特点①IT系统发生第一次接地故障时，仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；②发生接地故障时，对地电压升高1.73倍；③220V负载需配降压变压器，或由系统外电源专供；④安装绝缘监察器。

使用场所：供电连续性要求较高，如应急电源、医院手术室等；⑤IT方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。

地下矿井内供电条件比较差，电缆易受潮；⑥运用IT方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。

但是，如果用在供电距离很长的情况下，供电线路对大地的分布电容就不能忽视了；⑦在负载发生短路故障或漏电使设备外壳带电时，漏电电流经大地形成架路，保护设备不一定动作，这是危险的。

低压系统的接地型式：TN系统、TT系统、IT系统（最全的总结）一、文字符号的含义：1、第一个字母：表示电源端与大地的关系，即如何处理系统接地；T—电源端有一点（通常是中性线上的一点），与大地直接连接；（T是法文“Terre”大地的第一个字母）I—电源端所有带电部分不接地（与大地隔离），或有一点经过高阻抗（220/380V系统内取1000Ω）与大地直接连接。

（I是法文“Isolation”隔离的第一个字母）2、第二个字母：表示电气装置的外露可导电部分与大地的关系，即如何处理保护接地；T—电气装置的外露可导电部分直接接大地，它与电源的接地无联系；N—电气装置的外露可导电部分与电源端的中性点连接而接地；3、短横线后的字母（如果有）：表示中性导体（N）与保护导体（PE）的配置情况；S—N与PE是分开的；C—N与PE是合一的；二、TN系统：TN系统分为TN-C、TN-S、TN-C-S三种系统1、TN-C系统：全系统中N线和PE线是合一的（PEN）；（注意此处的全系统是从电源配电出线处算起，后面同。

）装置的PEN也可另外增设接地。

如下图所示：2、TN-S系统：全系统内N线和PE线是分开的；装置的PE先可另外增设接地。

如下图所示：3、TN-C-S系统：在全系统内，通常仅在低压电气装置电源进线点前N线和PE线是合一的，电源进线点后即分为两根线。

对系统的PEN线和PE线也可另外增设接地。

如下图所示：三、TT系统：电源端有一点直接与大地连接，电气装置的外露可导电部分应接到在电气上独立于电源系统接地的接地极上；特别需要注意的是，TT系统的中性线除在电源的一点作系统接地外，为防止杂散电流的产生不得在其他处再接地。

如下图所示：四、IT系统：电源端所有带电部分不接地（与大地隔离），或有一点（一般为中性点）经过高阻抗（220/380V系统内取1000Ω）与大地直接连接。

五、系统接地型式的应用：1、TN-C系统：因为N线和PE线是合并的，可以节省一根导线，比较经济。

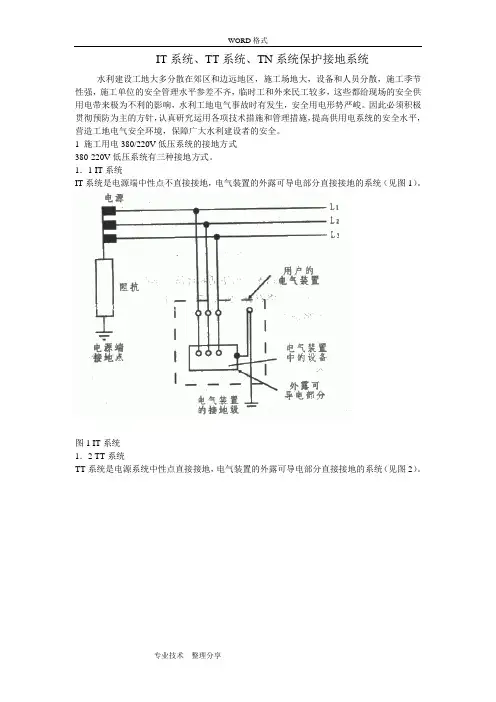

IT系统、TT系统、TN系统保护接地系统水利建设工地大多分散在郊区和边远地区，施工场地大，设备和人员分散，施工季节性强，施工单位的安全管理水平参差不齐，临时工和外来民工较多，这些都给现场的安全供用电带来极为不利的影响，水利工地电气事故时有发生，安全用电形势严峻。

因此必须积极贯彻预防为主的方针，认真研究运用各项技术措施和管理措施，提高供用电系统的安全水平，营造工地电气安全环境，保障广大水利建设者的安全。

1 施工用电380/220V低压系统的接地方式380-220V低压系统有三种接地方式。

1．1 IT系统IT系统是电源端中性点不直接接地，电气装置的外露可导电部分直接接地的系统（见图1）。

图1 IT系统1．2 TT系统TT系统是电源系统中性点直接接地，电气装置的外露可导电部分直接接地的系统（见图2）。

图2 TT系统1．3 TN系统TN系统为电源系统中性点直接接地，电气装置外露可导电部分通过保护导体连接到电源接地点的系统。

根据中性线和保护线的布置，TN系统有三种形式：1．3．1 TN-C系统TN-C系统是中性线与保护线合一的三相四线制系统（图3）。

图3 TN-C系统1．3．2 TN-S系统TN-S系统为三相五线制，系统中的保护线与中性线是从电源端开始完全分开的（见图4）。

图4 TN-S系统1．3．3 TN-C-S系统TN-C-S系统的特点是一部分中性线与保护线合一，一部分中性线与保护线分开（见图5）。

图5 TN-C-S系统2 保护接地和保护接零2．1 保护接地TT系统中的接地方式称为保护接地图6是TT系统保护接地原理图，U为相电压，Rde为工作接地电阻，Rpe为保护接地电阻，M为用电装置，当M绝缘损坏外壳带电时，不计线路及电源电阻，则有图6 TT系统保护接地原理Ie=U/（Rde+Rpe）取U=220V，Rde=Rpe=4Ω，则Ie=27.5A在接地短路电流Ie的作用下，电路中保护装置动作切断电源，从而保障了安全。

低压配电系统常见三种接地形式--IT 系统、TT系统、TN系统一）用电安全技术简介低压配电系统是电力系统的末端，分布广泛，几乎遍及建筑的每一角落，平常使用最多的是380／220V的低压配电系统。

从安全用电等方面考虑，低压配电系统有三种接地形式，IT系统、TT系统、TN系统。

TN系统又分为TN—S系统、TN—C系统、TN—C—S系统三种形式。

1）IT系统IT系统就是电源中性点不接地、用电设备外壳直接接地的系统，如图1-8-1所示。

IT系统中，连接设备外壳可导电部分和接地体的导线，就是PE线。

图12）TT系统TT系统就是电源中性点直接接地、用电设备外壳也直接接地的系统，如图1-8-2所示。

通常将电源中性点的接地叫做工作接地，而设备外壳接地叫做保护接地。

TT系统中，这两个接地必须是相互独立的。

设备接地可以是每一设备都有各自独立的接地装置，也可以若干设备共用一个接地装置，图1-8-2中单相设备和单相插座就是共用接地装置的。

图23）TN 系统TN系统即电源中性点直接接地、设备外壳等可导电部分与电源中性点有直接电气连接的系统，它有三种形式，分述如下。

(1)TN—S系统TN—S系统如图1-8-3所示。

图中中性线N与TT系统相同，在电源中性点工作接地，而用电设备外壳等可导电部分通过专门设置的保护线PE连接到电源中性点上。

在这种系统中，中性线N和保护线PE是分开的。

TN—S系统的最大特征是N线与PE线在系统中性点分开后，不能再有任何电气连接。

TN—S系统是我国现在应用最为广泛的一种系统(又称三相五线制）。

新楼宇大多采用此系统。

图3（2）TN-C系统TN-C系统如图1-8-4所示，它将PE线和N线的功能综合起来，由一根称为保护中性线PEN，同时承担保护和中性线两者的功能。

在用电设备处，PEN线既连接到负荷中性点上，又连接到设备外壳等可导电部分。

此时注意火线（L)与零线(N)要接对，否则外壳要带电。

TN-C现在已很少采用，尤其是在民用配电中已基本上不允许采用TN—C系统。

低压配电接地系统要求根据具体的供电系统而做出正确的选择，而且对于电线、电缆的选择也有着较高的要求，如果不能符合要求将会造成不可估计的后果。

所以各单位在进行电气工程安装时必须对低压配电中的接地系统工作给予高度的重视。

一、低压供电系统接地方式及其特点低压配电系统的接地形式分为三种：TN系统、TT系统和IT系统。

字母表示的含义是：第一个字母表示电源对地的关系，第二个字母表示电气设施的外露可导电部分对地的关系，第三、四两个字母表示中性线和保护线的组合情况。

TT系统就是将电气设备的金属外壳作接地保护的系统；TN系统就是将电气设备的金属外壳作接零保护的系统。

（1）TT方式供电系统TT 方式供电系统是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT 系统。

第一个符号T 表示电力系统中性点直接接地；第二个符号T 表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。

TT系统就是电源中性点直接接地，用电设备外露可导电部分也直接接地的系统。

通常将电源中性点的接地叫做工作接地，而设备外露可导电部分的接地叫做保护接地。

TT系统中，这两个接地必须是相互独立的。

设备接地可以是每一设备都有各自独立的接地装置，也可以若干设备共用一个接地装置。

附图一TT接地系统示意图（2）TN方式供电系统TN 方式供电系统这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN 表示。

它的特点如下。

一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是TT 系统的5.3 倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。

TN 系统节省材料、工时，在我国和其他许多国家广泛得到应用，可见比TT 系统优点多。

TN 方式供电系统中，根据其保护零线是否与工作零线分开而划分为TN-C 和TN-S 等两种。

IT、TT、TN系统低压配电接地系统分为IT系统、TT系统、TN系统三种形式，而这三种接地方式非常容易混淆。

今天就来说说这三种系统的原理、特点和适用范围，希望能对广大的电气人有所帮助。

一、定义根据现行的国家标准《低压配电设计规范》（GB50054），低压配电系统有三种接地形式，即IT系统、TT系统、TN系统。

（1）、第一个字母表示电源端与地的关系T-电源变压器中性点直接接地。

I-电源变压器中性点不接地，或通过高阻抗接地。

（2）、第二个字母表示电气装置的外露可导电部分与地的关系T-电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。

N-电气装置的外露可导电部分与电源端接地点有直接电气连接。

二、分别对IT系统、TT系统、TN系统进行全面剖析1、IT系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。

IT系统可以有中性线，但IEC强烈建议不设置中性线。

因为如果设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统。

图1 IT系统接线图IT系统特点：IT系统发生第一次接地故障时，仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；－发生接地故障时，对地电压升高1.73倍；－220V负载需配降压变压器，或由系统外电源专供；－安装绝缘监察器。

使用场所：供电连续性要求较高，如应急电源、医院手术室等。

IT 方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。

地下矿井内供电条件比较差，电缆易受潮。

运用 IT 方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。

但是，如果用在供电距离很长的情况下，供电线路对大地的分布电容就不能忽视了。

低压配电系统TN、TT、IT的比较根据现行的国家标准《低压配电设计规范》（GB50054）的定义，将低压配电系统分为三种，即ＴＮ、ＴＴ、ＩＴ三种形式。

其中，第一个大写字母Ｔ表示电源变压器中性点直接接地；Ｉ则表示电源变压器中性点不接地（或通过高阻抗接地）。

第二个大写字母Ｔ表示电气设备的外壳直接接地，但和电网的接地系统没有联系；Ｎ表示电气设备的外壳与系统的接地中性线相连。

ＴＮ系统：电源变压器中性点接地，设备外露部分与中性线相连。

ＴＴ系统：电源变压器中性点接地，电气设备外壳采用保护接地。

ＩＴ系统：电源变压器中性点不接地（或通过高阻抗接地），而电气设备外壳电气设备外壳采用保护接地。

1ＴＮ系统电力系统的电源变压器的中性点接地，根据电气设备外露导电部分与系统连接的不同方式又可分三类：即ＴＮ—Ｃ系统、ＴＮ—Ｓ系统、ＴＮ—Ｃ—Ｓ系统。

下面分别进行介绍。

1.1TN—C其特点是：电源变压器中性点接地，保护零线（ＰＥ）与工作零线（Ｎ）共用。

（１）它是利用中性点接地系统的中性线（零线）作为故障电流的回流导线，当电气设备相线碰壳，故障电流经零线回到中点，由于短路电流大，因此可采用过电流保护器切断电源。

ＴＮ—Ｃ系统一般采用零序电流保护；（２）ＴＮ—Ｃ系统适用于三相负荷基本平衡场合，如果三相负荷不平衡，则ＰＥＮ线中有不平衡电流，再加一些负荷设备引起的谐波电流也会注入ＰＥＮ，从而中性线Ｎ带电，且极有可能高于５０Ｖ，它不但使设备机壳带电，对人身造成不安全，而且还无法取得稳定的基准电位；（３）ＴＮ—Ｃ系统应将ＰＥＮ线重复接地，其作用是当接零的设备发生相与外壳接触时，可以有效地降低零线对地电压。

由上可知，TN-C系统存在以下缺陷：（１）当三相负载不平衡时，在零线上出现不平衡电流，零线对地呈现电压。

当三相负载严重不平衡时，触及零线可能导致触电事故。

（２）通过漏电保护开关的零线，只能作为工作零线，不能作为电气设备的保护零线，这是由于漏电开关的工作原理所决定的。
