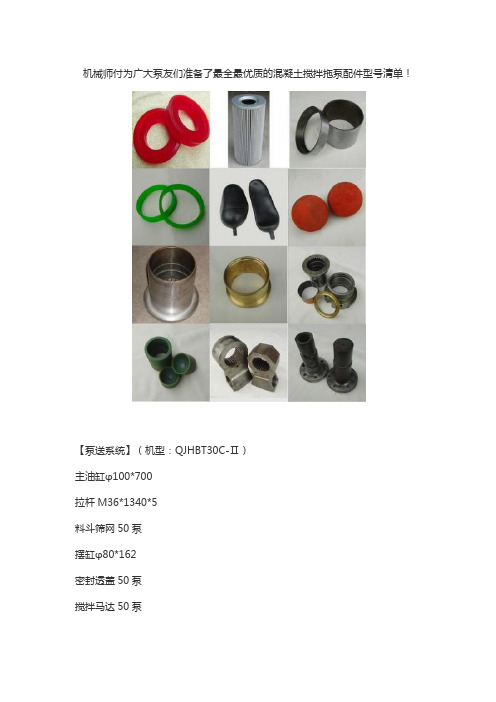

机械师付为广大泵友们准备了最全最优质的混凝土搅拌拖泵配件型号清单！
【泵送系统】（机型：QJHBT30C-Ⅱ）
主油缸φ100*700
拉杆M36*1340*5
料斗筛网50泵
摆缸φ80*162
密封透盖50泵
搅拌马达50泵
机械师付【搅拌系统】（机型：QJHBT30C-Ⅱ）橡胶压板强制搅拌机500
钢丝绳轮强制搅拌机500
搅拌减速机强制搅拌机500
搅拌电机18.5KW
皮带C1500
【液压/润滑系统】（机型：QJHBT30C-Ⅱ）
电液换向阀4WEH16G50B/6EG24NZ5L
搅拌多路阀MB-2/1S-3/16-16/G-3
吸油过滤器TF-400*100F
主油泵川崎112(13齿）
润滑泵3KTB-M 10L
【密封系统】（机型：QJHBT30C-Ⅱ）
O型圈210*5.3（大端）
油封皮圈85*60*2（泵送搅拌）
海底密封40泵
挡圈90*3.55（小端）
YX圈YXD90（小端）
【电器系统】（机型：QJHBT30C-Ⅱ）
中间继电器RXM4LB2BD 24V
断相与相序继电器XJ3-G 380V
交流接触器LC1E3201Q5N 18A 380V 小型断路器2C65N 3P 25A
开关电源ABL2REM24065H 150W
【泵管系统】（机型：QJHBT30C-Ⅱ）直管125Bx2000(133x4.25)
弯管125Bx90 R500
椎管卡箍∮180
O型圈180出料口∮215x8.6
椎管∮180-∮125x1.2。
混凝土搅拌机配件规格型号一、前言混凝土搅拌机作为建筑施工中不可或缺的设备，在使用过程中需要不断更换或添加配件。
本文将详细介绍混凝土搅拌机常见的配件规格型号，并为用户提供选购参考。
二、搅拌机桶体1. 桶体材质：优质铸钢，厚度不少于10mm2. 搅拌机容积：0.5立方米、1立方米、1.5立方米、2立方米、3立方米、4立方米、5立方米3. 齿轮箱：采用优质合金钢，齿轮加工精度达到GB/T10095-2008标准4. 桶壁与刀片之间的间距：1mm三、电机1. 电机类型：三相异步电动机2. 电机功率：5.5kW、7.5kW、11kW、15kW、18.5kW、22kW、30kW、37kW、45kW3. 电压：380V4. 频率：50Hz5. 转速：1440r/min四、减速机1. 减速机类型：硬齿面圆柱齿轮减速机2. 齿轮材质：优质合金钢3. 减速比：1:14-1:184. 转速：100r/min五、皮带轮1. 皮带轮材质：铸铁2. 皮带轮直径：320mm、400mm、480mm、560mm3. 皮带轮宽度：100mm、120mm、140mm、160mm4. 皮带轮数量：2个或3个六、轮胎1. 轮胎类型：实心轮胎2. 轮胎规格：650-16、750-16、825-16、900-16、1000-203. 轮胎材质：橡胶4. 轮辋材质：铸钢七、刀片1. 刀片材质：合金刀片2. 刀片数量：2片、4片、6片3. 刀片厚度：8mm、10mm、12mm、15mm4. 刀片长度：300mm、400mm、500mm八、液压系统1. 液压泵：量大压力高的双齿泵2. 液压马达：定量液压马达3. 液压油箱：容积为150L-500L的钢制油箱4. 液压管路：高压软管，内径为10mm九、控制系统1. 控制方式：手动/自动2. 控制元件：按钮、开关、指示灯、接触器等3. 电器元件：选用国内外知名品牌十、安全系统1. 保护装置：过载保护、限位保护、紧急停机2. 安全装置：安全门、防护网、安全标识3. 刹车装置：机械制动、液压制动十一、其他1. 混凝土搅拌机的整机尺寸、重量、生产厂家等参数详见产品说明书。
混凝土搅拌机的配件和附件一、前言混凝土搅拌机是建筑行业中十分重要的一种机械设备。
在混凝土搅拌机中，配件和附件的作用至关重要，它们不仅能够提高混凝土搅拌机的工作效率，还能够保障混凝土搅拌机的安全性。
本文将对混凝土搅拌机的配件和附件进行全面的规格说明，以便于厂家、经销商和用户选择和购买。
二、配件1. 搅拌机刀臂搅拌机刀臂是混凝土搅拌机中的重要组成部分，它负责将混凝土搅拌均匀，并将混凝土从搅拌机中排出。
搅拌机刀臂一般采用优质铸钢材料制成，具有较高的硬度和耐磨性。
一般来说，混凝土搅拌机刀臂的数量应该为2-3个，长度应该为1.5-2.5米。
2. 搅拌机刀片搅拌机刀片是搅拌机刀臂上的重要零件，它们负责将混凝土混合均匀。
搅拌机刀片一般采用优质合金钢材料制成，具有较高的硬度和耐磨性。
搅拌机刀片应该根据不同的混凝土搅拌机型号来选择，一般来说，刀片数量应该为4-6个。
3. 搅拌机底盘搅拌机底盘是搅拌机的支撑结构，它不仅能够确保搅拌机的稳定性，还能够起到隔离振动的作用。
搅拌机底盘一般采用优质钢材料制成，具有较高的强度和稳定性。
搅拌机底盘应该根据不同的混凝土搅拌机型号来选择，一般来说，底盘长度应该为3-4米。
4. 搅拌机齿轮搅拌机齿轮是混凝土搅拌机中的重要零件，它负责传递动力，驱动搅拌机刀臂旋转。
搅拌机齿轮一般采用优质合金钢材料制成，具有较高的硬度和耐磨性。
搅拌机齿轮应该根据不同的混凝土搅拌机型号来选择，一般来说，齿轮直径应该为0.8-1.2米。
5. 搅拌机电机搅拌机电机是混凝土搅拌机中的动力源，它负责驱动搅拌机齿轮、刀臂等零件工作。
搅拌机电机一般采用三相异步电机，功率不同的混凝土搅拌机需要的电机功率也不同，一般来说，电机功率应该在15-50KW之间。
三、附件1. 搅拌机水箱搅拌机水箱是混凝土搅拌机中的重要附件，它负责存储混凝土搅拌过程中所需要的水。
搅拌机水箱一般采用不锈钢材料制成，容量应该根据混凝土搅拌机型号来选择，一般来说，容量应该在500-1000升之间。
1绪论拖式混凝土泵简称混凝土泵或砼泵，是利用压力连续输送混凝土的施工设备[1]。
它由泵体和输送管组成，安装有动力传动装置、泵送装置和搅拌装置以及其他一些辅助装置。
混凝土拖泵通过内燃机或电动机的动力传给液压泵，液压泵推动活塞带动混凝土泵工作，然后利用布料机和输送管，将混凝土输送到一定的高度和距离。
在作业中，混凝土拖泵的内燃机或电动机的动力驱动泵送机构、搅拌机构及分配机构等工作装置。
而液压系统作为拖泵最重要组成部分，随着对施工要求的提高，人们对液压系统的要求也越来越高。
1.1 混凝土拖泵的应用如图1.1所示，HBT40C-1008D混凝土泵集多项专利技术于一身，液压系统采用双泵双回路，动力系统采用国际知名品牌柴油发动机，泵送单元采用原装进口高压大排量变量油泵、分配单元采用S管阀形式；该产品以其卓越的性能被广泛运用于城镇建设、路桥建设、水利水电、隧道建设等施工现场。
1.1.1 混凝土拖泵的主要特点：（1）动力系统、液压系统与泵送系统匹配合理，有效地降低了柴油的消耗；（2）高吸料性，实际泵送效率达到理论值80%以上；（3）配置更优化，原装进口沃尔沃、道依茨发动机为设备提供了强劲的动力，同时采用原装进口的液压元件及电气元件，大大地提高了设备使用的可靠性；（4）独特的分配油路缓冲技术，确保S管摆动到位，延长S管使用寿命；（5）电动高低压切换、液压顶升支腿的应用，简化了操作方式；（6）浓油润滑系统采用强制过滤、预压式双泵节能自动集中供油系统，供油充分、润滑效果更好，且节省消耗，比普通连续注油降低消耗50%以上；（7）具有自主知识产权的混凝土活塞快换装置，安全可靠，更换活塞更快捷、方便；（8）真正的智能控制技术，配置彩色触摸及文本显示屏，应用电子油门，降低环境噪声；（9）新型耐磨材料与焊接工艺的应用，使常用易损件的使用寿命成倍提高。
图1.1 HBT40C-1008D混凝土泵结构图1.1.2 国内外研究现状及发展动态从最早的混凝土泵出现，至今已有90多年的历史。
混凝土泵的工作原理及规格一、引言混凝土泵是一种用于运输混凝土的机械设备，广泛应用于建筑工程、水利工程、交通工程等领域。
混凝土泵的工作原理简单明了，主要分为两个部分：泵送系统和液压系统。
本文将详细介绍混凝土泵的工作原理及规格，以便读者更好地了解混凝土泵的基本知识。
二、混凝土泵的工作原理1.泵送系统混凝土泵的泵送系统主要由主机、输送管、活塞、液压缸、液压油箱、油泵、油箱、阀门等组成。
主机：主要由发动机、变速器、液压泵、分配阀、液压马达等构成。
发动机提供动力，液压泵产生液压能，分配阀控制液压能的流向，液压马达将液压能转化为机械能，最终驱动泵送混凝土。
输送管：输送管是将混凝土从泵送机输送到工地的管路。
输送管的材质一般为高强度合金钢管或钢丝绳筋混凝土管。
活塞：活塞是混凝土泵的核心部件，也是混凝土泵的泵送机构。
活塞在泵送混凝土时，通过往复运动将混凝土推向输送管。
液压缸：液压缸是混凝土泵的执行机构，通过液压缸的缩放来控制活塞的运动。
液压油箱：液压油箱是储存液压油的地方，液压油通过油泵被吸入液压系统中。
油泵：油泵是液压系统的心脏，主要负责液压油的循环。
油箱：油箱是储存液压油的地方，其容量也是影响混凝土泵工作时间的一个重要因素。
阀门：阀门主要用于控制液压系统的流量和压力，以保证混凝土泵的正常工作。
2.液压系统混凝土泵的液压系统主要由液压泵、油箱、油管、阀门等组成。
液压泵将机械能转换成液压能，液压油通过油管被输送到液压缸中，驱动活塞的运动。
三、混凝土泵的规格混凝土泵的规格根据其泵送能力和泵送距离不同而有所区别。
一般来说，混凝土泵可以分为小型混凝土泵、中型混凝土泵和大型混凝土泵三种类型。
1.小型混凝土泵小型混凝土泵泵送能力较小，适用于小型建筑和地下工程。
其泵送能力一般在20-40m3/h之间，泵送距离一般在50-100m之间。
小型混凝土泵结构简单，价格相对较低。
2.中型混凝土泵中型混凝土泵是目前市场上使用最广泛的混凝土泵之一。
混凝土泵车配件规格一、前言混凝土泵车是建筑工地中常用的重型机械设备之一，其作用是将混凝土从搅拌站运输到建筑工地上，从而实现对建筑工地现场混凝土浇筑的支持。
混凝土泵车的配件是其正常工作所必需的，因此对于混凝土泵车配件的规格要求必须严格。
本文将以混凝土泵车配件为主要研究对象，从配件分类、材质、尺寸等方面进行规格的详细说明。
二、混凝土泵车配件分类1.液压系统配件：包括液压油缸、液压泵、液压电机、液压阀门、液压油管、液压油箱等。
液压系统配件是混凝土泵车的核心部件，其质量直接影响到整个混凝土泵车的工作效率和安全性能。
2.输送系统配件：包括输送管、接头、弯头、法兰、减震垫、活塞、密封圈等。
输送系统配件是混凝土泵车的输送管道系统，其质量直接影响到混凝土泵车的输送效率和输送质量。
3.电气系统配件：包括电机、电器元件、电缆、开关、电源等。
电气系统配件是混凝土泵车的电气控制系统，其质量直接影响到混凝土泵车的电气控制效率和安全性能。
4.机械系统配件：包括转盘、齿轮、轴承、齿轮箱、链条、轮胎、液压缸等。
机械系统配件是混凝土泵车的机械传动系统，其质量直接影响到混凝土泵车的机械传动效率和安全性能。
三、混凝土泵车配件材质1.液压系统配件材质：液压油缸采用高强度镀铬钢材，液压泵和液压电机采用铝合金材质，液压阀门采用不锈钢材质，液压油管采用高压热塑性塑料材质，液压油箱采用碳钢材质。
2.输送系统配件材质：输送管采用优质合金钢材质，接头和弯头采用不锈钢材质，法兰和减震垫采用高强度碳钢材质，活塞和密封圈采用优质聚氨酯材质。
3.电气系统配件材质：电机采用铝合金材质，电器元件采用优质塑料材质，电缆采用高强度铜芯材质，开关和电源采用不锈钢材质。
4.机械系统配件材质：转盘和齿轮采用优质合金钢材质，轴承采用进口滚动轴承，齿轮箱采用铝合金材质，链条采用高强度碳钢材质，轮胎采用耐磨橡胶材质，液压缸采用高强度镀铬钢材质。
四、混凝土泵车配件尺寸1.液压系统配件尺寸：液压油缸长度为1.5米，直径为120毫米，液压泵和液压电机尺寸为400毫米×300毫米×200毫米，液压阀门尺寸为200毫米×150毫米×100毫米，液压油管直径为50毫米，壁厚为5毫米，液压油箱容积为300升。
