关于充电场站充电桩施工安装注意事项

充电桩安全施工规范文1. 引言充电桩作为电动车充电设备的重要组成部分，在现代社会起着重要的作用。

为了确保充电桩安装过程中的安全性，特制定本安全施工规范，以指导相关人员进行安全施工。

本规范适用于充电桩安装施工的各个环节，包括施工准备、施工过程中的安全措施、施工质量要求等。

2. 施工准备2.1 施工前检查：在进行充电桩安装施工之前，相关人员应对所涉及的设备、工具、材料进行检查，确保其完好无损，并进行记录。

2.2 施工区域准备：施工区域应清理整齐，避免杂物、障碍物等影响施工安全。

施工区域应有明确的边界和标识，确保其他人员不会误进施工区域。

3. 安全施工3.1 安全防护措施：在施工过程中，相关人员应佩戴符合安全标准的个人防护装备，包括安全帽、防护眼镜、防护手套等。

必要时，还应佩戴防护鞋和防护服。

3.2 电源关断与检测：在进行充电桩安装前，应先关断电源，确保施工区域的电源安全。

在安装完成后，应进行电源检测，确保电源接线正确、接地可靠。

3.3 材料选择与使用：施工过程中所使用的电线、电缆、绝缘材料等应符合国家相关标准，具有良好的耐火性能和电绝缘性能，并且严禁使用潮湿、破损的材料。

3.4 现场保持整洁：施工现场应保持整洁，及时清理施工过程中产生的废弃材料和垃圾。

施工过程中的杂乱现象应及时整理，以防止发生意外事故。

3.5 引线与布线：在进行引线和布线时，应遵循安全施工规范，确保电线、电缆的固定牢固、绝缘有效，并与金属部分保持安全距离。

4. 施工质量要求4.1 设备安装：充电桩设备的安装应符合相关国家标准和规范，确保设备固定可靠、连接良好。

4.2 线缆连接：电线、电缆的连接要求应符合相关标准，确保连接牢固、电气性能良好。

4.3 接地系统：充电桩的接地系统应符合相关规范要求，确保接地电阻符合规定的范围。

4.4 防雷措施：充电桩设备应有良好的防雷措施，确保设备在雷电天气下正常运行，并保护充电设备免受雷电侵害。

5. 安全检查5.1 施工过程自查：施工人员应定期进行自查，确保各项施工工作符合安全要求，及时纠正存在的安全隐患。

充电桩安装施工方案充电桩安装施工方案一、工程概述：本工程为充电桩的安装施工工程，主要包括充电桩设备的安装、线路布设、电源接入、联网通信等工作。

二、施工准备：1. 确定充电桩安装位置，需要满足停车场设计标准和充电桩布设要求。

2. 了解电源及电路情况，确保电源能够满足充电桩的供电要求。

3. 采购所需充电桩设备、线缆、配件等材料，确保材料符合质量标准。

4. 制定详细施工计划，明确施工过程、工作流程、施工人员安排和工期。

5. 配备必要的施工工具和设备，包括吊车、电动螺丝刀、电气测试仪器等。

三、施工步骤：1. 安装充电桩设备：根据设计要求，将充电桩设备固定在预定位置上，确保设备平稳、牢固。

2. 布设线缆：根据充电桩的功率和电压要求，选用合适的线缆规格进行线路布设。

按照设计方案进行线路敷设，避免出现绕弯、交叉等情况。

3. 电源接入：将线缆接入电源箱，并进行引线的正确连接。

接入电源前，需进行电气测试，确保电压、电流等参数符合要求。

4. 联网通信：根据充电桩的要求，连接充电数据传输线缆，确保充电桩与管理系统能够正常通信。

5. 系统调试：完成充电桩的安装、线路布设和电源接入后，进行系统调试，确保充电桩设备能够正常运行。

调试过程中，需注意安全事项，如电源断电保护、短路保护等功能是否正常。

6. 验收及交付：完成系统调试后，进行验收，检查设备是否符合质量要求，线路是否接地良好、充电功能是否正常。

验收合格后，进行相关文件的交付和备案。

四、施工注意事项：1. 施工前需检查工作场地环境是否满足安全、卫生要求。

2. 施工过程中，确保施工现场安全有序，采取必要的防护措施。

特别注意电气安全，避免电流泄漏、电击等事故。

3. 施工过程中，与其他施工人员进行良好的沟通协调，避免互相影响，确保施工进度和质量。

4. 施工完毕后，及时清理施工现场，保持环境整洁。

以上是充电桩安装施工方案的基本内容，希望能对您有所帮助。

具体施工过程中还需根据实际情况进行调整和完善。

电动汽车充电桩安装工程施工及验收规范本文档旨在提供电动汽车充电桩安装工程的施工及验收规范，以确保施工过程的质量和充电桩的安全可靠。

以下是相关要求和流程：1. 施工规范1.1 施工准备- 确认安装位置是否符合相关法律法规和规范要求。

- 在施工前进行现场踏勘，并评估安装细节和电源需求。

- 获得必要的许可和批准文件。

1.2 电源及线缆安装- 确保电源稳定可靠，符合国家电力标准。

- 选择合适的线缆，根据充电桩功率要求进行安装。

- 安装过程中，避免损坏线缆，确保连接牢固。

1.3 充电桩安装- 针对具体充电桩型号，按照供应商提供的安装指南进行安装。

- 确保充电桩固定牢固，位置合理，便于用户使用。

- 连接线缆时，遵循正确的接线方法，确保连接牢固可靠。

1.4 安全措施- 安装过程中，确保施工区域的安全环境，防止火灾和电击等事故发生。

- 实施必要的防雷保护和接地措施。

- 设置必要的标志和警示牌，提醒用户注意安全事项。

2. 验收规范2.1 施工验收- 确认施工完工后的充电桩安装符合相关规范要求。

- 检查线缆的接线情况和固定方式是否正确。

- 测试充电桩的基本功能，如充电过程、启停按钮和显示屏等。

2.2 安全验收- 检查充电桩的安全保护装置是否齐全有效。

- 检测接地措施的有效性。

- 测试充电桩的电流和电压稳定性。

2.3 记录和报告- 记录充电桩安装的具体细节，包括供应商信息、安装日期和位置等。

- 编制充电桩的安装报告，详细描述施工情况和验收结果。

- 如有问题或不合格项，及时报告并采取必要的修复措施。

以上是关于电动汽车充电桩安装工程施工及验收的规范要求。

通过遵循这些建议和流程，可以确保充电桩的质量和安全性。

一、前言随着我国新能源汽车产业的快速发展，汽车充电桩的安装已成为新能源汽车推广的重要环节。

本文将详细阐述汽车充电桩的安装施工方案及流程，以期为相关人员提供参考。

二、安装施工方案1. 施工前期准备（1）了解现场环境：现场勘察、了解停车位及周边实际状况。

（2）设备准备：根据现场情况，准备相应的充电桩设备、线缆、接线端子、膨胀螺丝等。

（3）人员准备：组织具备相关资质的施工人员进行安装。

2. 施工流程（1）基础开挖与预埋在充电桩安装位置开挖一个深400mm、长450mm、宽400mm的基坑，并做好PVC线管预埋。

线管直径应选用20mm，以满足充电桩的电缆敷设需求。

（2）基础浇筑将水泥沙子、石子混合后，填充至基坑内，进行基础浇筑。

待水泥硬化后，为充电桩安装提供稳固的基础。

（3）线缆敷设在预埋线管内穿入一组6平方铜芯线，设备端从地面穿出预留1.4米的线，用于接入设备。

线的另一端布线至配电箱，预留25厘米左右。

（4）设备安装在预浇好的水泥基上画出打固定螺丝孔位，使用10mm冲击钻打4个孔，装上M8膨胀螺丝。

将预留好的电线从设备支架中间穿入，将支架固定在膨胀螺丝上。

（5）充电桩安装将充电主机与立柱贴合，对准螺丝孔位，使用4个M4机制螺丝从立柱后面锁付紧固。

最后，将立柱后部的安装孔用盖板锁付螺丝盖住。

（6）接线与测试按照接线要求，正确接入充电桩。

检查接线头电工胶包扎良好，确保充电桩的牢固性。

进行充电桩接线测试，确保充电桩正常工作。

三、安装注意事项1. 严格按照接线要求，正确接入。

2. 确认所有紧固件都已锁紧，确保充电桩的牢固性。

3. 接线时铜线不能外露，检查接线头电工胶包扎良好。

4. 施工过程中，注意安全，遵守相关操作规程。

四、总结汽车充电桩的安装施工是一项重要的工作，需要严格按照施工方案及流程进行。

通过本文的阐述，希望对相关人员有所帮助，为新能源汽车的推广应用提供有力保障。

充电桩安全施工规充电桩是一种为电动车辆提供电能的装置，其安全施工规范对于保障用户的安全和运行的稳定性至关重要。

下面将介绍充电桩安全施工规范的相关内容。

一、施工前准备1. 开展详细的场地勘测和规划，确保充电桩的合理布局和安装位置。

2. 确定充电桩的电力需求和供电方式，与供电部门进行沟通和协商。

3. 检查供电设备的状态和运行情况，确保能够满足充电桩的功率需求。

4. 制定详细的施工计划和安全措施，包括施工流程、作业人员的安全培训和防护措施等。

二、电源与线缆施工1. 电源接入前，需要关闭电源，并确保没有余电存在，以防止电击事故的发生。

2. 安装合适的漏电保护开关和过载保护装置，确保充电桩的安全运行。

3. 选择符合要求的电缆和线路材料，确保其质量和安全性能。

4. 安装线缆时，应保持线缆整齐、平直，并避免弯折和拉扯，以保证电力传输的稳定性。

5. 各线缆之间应进行绝缘处理，并留出足够的距离，以防止互相干扰或发生短路。

三、充电桩设备安装1. 按照规定的位置、高度和角度安装充电桩设备，并固定牢固，以确保其稳定性和安全性。

2. 安装过程中要注意防护措施，确保作业人员不受伤害，同时保护充电桩设备不受损坏。

3. 安装充电桩设备时，要与供电线路连接正确，防止接错相或发生短路等问题。

4. 安装完成后，进行充电桩的功能测试和运行试验，确保其正常工作和安全可靠。

四、地面施工和安全防护1. 在充电桩周围设置明显的标识和警示标志，以提醒用户注意安全，避免发生事故。

2. 铺设充电车位边缘的标线和导向线，为用户提供明确的停车引导和安全指示。

3. 护栏、防护设施和安全警示灯的设置要符合相关标准和规定，确保用户和设备的安全。

4. 设置有效的火灾报警系统和灭火设备，在发生火灾时能够及时报警和扑灭火势。

五、施工后运维和维护1. 维护人员要定期进行设备巡检和保养工作，确保充电桩的正常运行和安全使用。

2. 外观清洁和设备维护要及时进行，避免外部环境因素对充电桩造成损坏或影响。

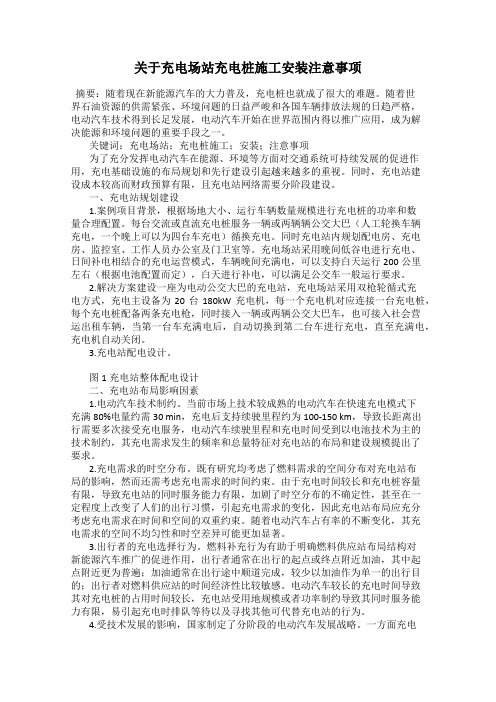

关于充电场站充电桩施工安装注意事项摘要：随着现在新能源汽车的大力普及，充电桩也就成了很大的难题。

随着世界石油资源的供需紧张、环境问题的日益严峻和各国车辆排放法规的日趋严格，电动汽车技术得到长足发展，电动汽车开始在世界范围内得以推广应用，成为解决能源和环境问题的重要手段之一。

关键词：充电场站；充电桩施工；安装；注意事项为了充分发挥电动汽车在能源、环境等方面对交通系统可持续发展的促进作用，充电基础设施的布局规划和先行建设引起越来越多的重视。

同时，充电站建设成本较高而财政预算有限，且充电站网络需要分阶段建设。

一、充电站规划建设1.案例项目背景，根据场地大小、运行车辆数量规模进行充电桩的功率和数量合理配置。

每台交流或直流充电桩服务一辆或两辆辆公交大巴（人工轮换车辆充电，一个晚上可以为四台车充电）循换充电。

同时充电站内规划配电房、充电房、监控室、工作人员办公室及门卫室等。

充电场站采用晚间低谷电进行充电、日间补电相结合的充电运营模式，车辆晚间充满电，可以支持白天运行200公里左右（根据电池配置而定），白天进行补电，可以满足公交车一般运行要求。

2.解决方案建设一座为电动公交大巴的充电站，充电场站采用双枪轮循式充电方式，充电主设备为20台180kW充电机，每一个充电机对应连接一台充电桩，每个充电桩配备两条充电枪，同时接入一辆或两辆公交大巴车，也可接入社会营运出租车辆，当第一台车充满电后，自动切换到第二台车进行充电，直至充满电，充电机自动关闭。

3.充电站配电设计。

图1充电站整体配电设计二、充电站布局影响因素1.电动汽车技术制约。

当前市场上技术较成熟的电动汽车在快速充电模式下充满80%电量约需30 min，充电后支持续驶里程约为100-150 km，导致长距离出行需要多次接受充电服务，电动汽车续驶里程和充电时间受到以电池技术为主的技术制约，其充电需求发生的频率和总量特征对充电站的布局和建设规模提出了要求。

2.充电需求的时空分布。

充电桩注意事项
1、充电桩使用前，请先仔细阅读说明书，确保您充分理解产品及相关安全注意事项。

2、现场环境需符合国家有关电器安全标准要求，如有违反，应及时处理。

3、施工前认真检查电源线、接线盒，确保安全可靠，符合国家有关安全标准。

二、安装使用
1、安装时，应尽量避免夹住管路，减少气密性影响，不得影响机箱的散热。

2、电源线和主机接口必须安装在易拆卸的电源插座上，禁止使用针扎与焊接方式安装。

3、在安装充电桩时，应该满足安装空间的要求，使充电桩能够自由使用。

4、为了保证用户的安全，安装时应将保险装置接在插座的线路上，以便于安全使用。

三、操作使用
1、充电桩使用开关时应做好正确的操作，以免损害充电桩的部件及设备。

2、操作时，应先读懂操作说明，确保操作正确，适当的操作可以延长设备使用寿命及保护维修人员的安全。

3、操作过程中，应注意保持水平及充放电过程中的安全距离，
以免受热量影响。

四、注意事项
1、使用过程中应避免潮湿及振动，防止设备受损。

2、充电桩应定期检查，及时清洁拆卸，确保充电桩安全可靠运行。

3、当充电桩出现故障时，应及时维修，以保护使用者及环境安全。

充电桩安装施工方案一、引言随着电动汽车的普及和市场需求的增加，充电桩的安装需求也日益增长。

本文将介绍一种充电桩的安装施工方案，包括前期准备、施工流程及注意事项等。

二、前期准备1. 安装位置选择在确定充电桩的安装位置时，需要考虑以下几个因素：- 使用人群密集的地区，如购物中心、写字楼等- 交通便利、停车需求大的地方- 靠近电力设施的地方，以减少线路长度和电力损耗2. 确定电力供应在安装充电桩之前，需要确保电力供应是否足够满足充电需求。

合适的电力容量可以避免电路过载和供电不足的问题。

3. 选择充电桩类型根据实际需求和场所条件，选择合适的充电桩类型，包括快充、慢充以及混合充电桩。

三、施工流程1. 土建准备首先需要进行土建准备工作，包括挖掘走线槽、埋设电缆管等。

确保土建工作符合相关的安全规范要求。

2. 线路布线将电缆管与电源间的连线布置好，并通过线管将电线引至充电桩的位置。

在布线过程中，要注意电线的绝缘与固定，避免损坏。

3. 充电桩安装将充电桩固定在已经准备好的基础上，确保充电桩的稳定性和安全性。

安装过程中，需要遵守相关规范和要求，如安装高度、安全距离等。

4. 设备调试在充电桩安装完成后，需要进行设备调试，确保充电桩的功能正常。

包括检查充电桩的供电是否正常、充电速度是否达到要求等。

5. 后期维护在充电桩安装结束后，还需要进行后期的维护工作。

定期检查充电桩的电源、线路和设备是否正常运行，并及时处理故障和损坏。

四、质量控制与安全注意事项1. 质量控制在施工过程中，务必严格按照相关规范和标准进行操作，避免出现错误和安全隐患。

施工人员需要具备相应的证书和资质，确保施工质量。

2. 安全注意事项充电桩的安装过程中需要注意以下几点：- 施工人员必须配备必要的个人防护设备，如安全帽、防护服等。

- 严禁在电源未断电的情况下进行施工，以免发生触电事故。

- 在打孔、布线等施工过程中，要注意避开其他电缆和管道，避免损坏。

- 充电桩的接地需要严格按照要求进行，确保安全可靠。

充电桩施工安全管理规定
根据充电桩施工安全管理规定，以下是相关要求和措施：
1. 工程前期准备：
1.1 在进行充电桩施工前，必须进行详细的工程设计和规划，包括安全施工方案和措施。

1.2 事先对施工区域进行勘察，确保没有地质灾害隐患和其
他安全问题。

1.3 确定施工现场的安全保护措施，包括围挡搭设、安全标
牌设置等。

2. 施工人员安全：
2.1 所有参与充电桩施工的人员应经过专业培训，并具备相
关证书或资质。

2.2 严禁未经培训和未持证人员进行充电桩施工作业。

2.3 施工人员必须配备个人防护装备，包括安全帽、安全鞋、防护手套等。

3. 安全施工要求：
3.1 在施工过程中，必须严格按照相关规范和标准进行施工，确保充电桩的质量和安全性。

3.2 施工现场必须保持整洁，杂物要及时清理，确保施工区
域的安全通行。

3.3 施工过程中，要对场地周围的环境、设施和人员进行安
全监控和管理，确保施工现场的安全。

4. 设备安全：
4.1 充电桩设备必须具备合格的检测、保护和隔离装置，确保电气安全。

4.2 在进行充电桩设备安装和连接时，必须按照相关标准和规范进行，确保设备的安全可靠。

5. 施工安全监管：
5.1 施工现场必须设立安全管理人员，负责对施工过程进行监督和管理。

5.2 定期进行施工现场的安全检查和隐患排查，及时整改和消除安全隐患。

5.3 落实施工现场的安全事故应急预案，确保在事故发生时能够及时处置和救援。

请施工单位和相关人员严格遵守上述规定和要求，共同维护充电桩施工的安全与稳定。

新能源汽车充电桩安装注意事项1.选择合适的安装位置：新能源汽车充电桩首先要选择一个合适的安装位置。

首先，应该选择离交流电源较近的位置，这样可以减少线路损耗。

其次，安装位置应与停车位接近，方便车主使用。

此外，安装位置还应易于维护和管理，以确保充电桩的正常运行。

2.充电桩功率匹配：不同型号的新能源汽车对充电功率要求不同，因此在选择充电桩时，应根据实际需求合理选择功率。

如果选择功率过低，可能导致充电速度过慢，不利于车主使用。

选择功率过高则可能超出电网负荷，影响正常用电。

因此，需要充分考虑车主的需求和电网的负荷情况，选择适当的充电桩功率。

3.合理选用充电桩类型：根据不同的使用场景和需求，充电桩的类型也有所不同。

常见的充电桩有直流充电桩和交流充电桩两种。

直流充电桩充电速度快，适用于高速充电场景，但成本较高，适合用于商业充电站等场所。

交流充电桩成本较低，适用于小区、企事业单位等场所，但充电速度相对较慢。

根据具体使用场景，合理选择充电桩类型。

4.充电桩施工质量：充电桩的安装和施工质量直接关系到其后续的使用效果和安全性能。

在进行安装施工时，需要选择专业的施工队伍或公司，确保施工质量符合相关规范和要求。

同时，对于重要安装步骤和环节，如土建施工、接线等，应有专业技术人员进行现场指导和监督，确保施工质量。

5.充电桩电网接入：在充电桩安装完成后，需要接入电网进行供电。

在进行电网接入时，需要按照相关电力部门的要求，进行申报和审批手续。

同时，还需选择合适的接入方式和电源容量，确保充电桩的电能供应稳定可靠。

充电桩的电网接入应遵守相关安全规程，确保电力设备和用电安全。

6.充电桩管理与维护：安装完充电桩后，需要进行合理的管理和维护，确保其正常运行。

充电桩的管理包括对充电桩的数据库进行更新和维护，监测充电桩的状态和运行情况等。

对于故障或损坏的充电桩，及时进行维修或更换，避免影响充电服务的正常进行。

7.安全防护措施：充电桩的安装应有相应的安全防护措施，以确保使用过程中的安全性。
