彩灯控制器的设计与调试1

七进制计数器®--Q0逻辑电路数字电路课程设计彩灯控制器的设计1设计要求设计一个彩灯控制器。

1•要求能控制红、黄、蓝、绿各色LED灯循环闪烁，并可变换闪烁图案。

2.彩灯白天不亮，夜晚自动亮。

2设计方案原理框图如图1所示1、控制红、黄、蓝、绿各色LED灯循环闪亮，则按照红一红黄一黄一黄蓝一蓝一蓝绿一绿一红的方式循环闪亮。

彩灯的灯灭有七种状态，可设计一个七进制的计数器，用计数器的状态来控制彩灯的亮灭；计数器应能够自启动。

2、用555定时器构成多谐振荡器，作为脉冲信号源；3、用光敏器件（光敏电阻、光敏二极管等）来检测周围环境的光强，以区分白天和夜晚，实现彩灯白天不亮、晚上自动亮的控制要求。

光敏器件检测电路整体结构为脉冲信号源输出一定频率的脉冲给七进制计数器，七进制计数器受脉冲控制输出Q3、Q2、QI、Q0的不同状态，从而控制逻辑电路，逻辑电路输出控制彩灯的亮灭，达到要求。

根据所学内容，可分别确定所需元件,脉冲信号源有很多种，但要频率可控，可采用CB555定时器组成的多谐振荡器完成，多谐振荡器是常用的一种矩形波发生器，原理框图脉冲信号源通过改变R1和R2的电阻值即可改变其输出矩形波的频率。

七进制计数器可通解原理。

①脉冲信号源DT5q=（R1+R2）/（R1+2R2）=2/3T=1ms 令C1=0.1UF求得TD-Ijnim.555TIIVIER RATEDC1O.luFd.oi|jr74LS16QDr 1—*|U2AI 17WN过74LS160型同步十进制计数器改接而得。

逻辑电路可使用74LS138型译码器控制彩灯，最后通过与非门获得彩灯的逻辑控制关系。

74LS160型同步十进制计数器改接成七进制计数器的同时，在七进制计数器的输出端接一个数码管，仿真时可检测十进制改接成七进制的正确性，以及灯亮灯灭和计数器的输出如何对应，更好地理脉冲信号源②七进制计数器采用置数法改接74LS160同步十进制计数器上图是由74LS160型同步十进制计数器改接而成的七进制计数器。

51单片机彩灯控制器的设计一、设计目的单片机彩灯控制器是一种能够通过控制程序实现RGBLED灯光颜色和亮度变化的设备。

其设计目的是实现LED的多彩灯光效果，丰富室内环境，提高生活品质。

二、硬件设计1.单片机选择在设计彩灯控制器时，我们选择了常用的8051单片机作为控制芯片。

8051单片机拥有丰富的外设资源，易于编程控制，并且具有较高的稳定性和可靠性。

2.RGBLEDRGBLED是一种由红、绿和蓝三个LED灯组成的组合灯，可以通过控制不同颜色的LED来实现丰富多彩的灯光效果。

在设计中，我们选用了高亮度的RGBLED，以确保灯光效果的良好。

3.驱动电路为了驱动RGBLED，我们设计了一套驱动电路，其中包括三个恒流驱动电路和三个PWM调光电路。

恒流驱动电路可以确保LED的电流稳定，而PWM调光电路可以实现LED的亮度调节。

4.控制电路控制电路主要由单片机、按键、显示屏等组成。

通过单片机控制按键输入，并根据用户需求调整LED的颜色和亮度。

同时，显示屏可以实时显示LED的参数信息，方便用户操作。

5.电源彩灯控制器的电源一般采用直流5V供电，可以通过USB接口或者外部电源适配器来供电，以满足不同环境下的使用需求。

三、软件设计1.系统架构我们将彩灯控制器的软件设计分为三个模块：按键输入模块、LED控制模块和显示模块。

按键输入模块负责接收用户的按键输入，LED控制模块根据用户输入控制LED的颜色和亮度，显示模块实时显示LED的参数信息。

2.按键输入模块按键输入模块主要负责检测用户按键的状态，并根据按键的状态进行相应的处理。

例如，当用户按下“颜色+/颜色-”按键时，按键输入模块会向LED控制模块发送指令，控制LED颜色的变化。

3.LED控制模块LED控制模块负责控制RGBLED的颜色和亮度。

当接收到按键输入模块发送的指令时，LED控制模块会根据指令调节LED的PWM值，实现LED 颜色的变化和亮度的调节。

4.显示模块显示模块通过显示屏实时显示LED的参数信息，包括LED的颜色、亮度等参数。

实验1.彩灯控制程序设计这是一个彩灯控制程序的设计，通过控制程序，用户可以方便地控制彩灯的亮度和颜色，实现节能环保、舒适安全的效果。

一、需求分析本程序需要实现以下功能：1、控制彩灯亮度的调节；2、控制彩灯颜色的切换；3、自动切换彩灯颜色和亮度；4、控制彩灯的开关。

在这些基础上，设计出一个具有简洁美观的用户界面，操作灵活简单。

二、设计实现1、灯的颜色和亮度控制将彩灯的设置分为亮度和颜色两部分，通过按键来选择相应的模式，进入亮度调节模式，通过旋转旋钮选择亮度，亮度可以分为10个档次，分别为1-10，其中1为最暗，10为最亮，用户可以通过按下按键来确认亮度选择。

在颜色选择模式下，用户可以通过旋转旋钮选择颜色，彩灯颜色的选择可以分为7种基本颜色和一个自动变色模式，分别为红、橙、黄、绿、蓝、靛、紫和自动变化，用户可以通过按下按键来确认颜色选择。

2、彩灯自动切换在实现彩灯自动切换功能时，通过设定自动切换周期，每隔一段时间就会自动切换到下一个颜色或亮度档次，可以选定不同的模式，在模式选择模式下，本程序支持普通闪烁模式和呼吸模式。

在普通闪烁模式下，每隔一段时间就会闪烁一次，可以通过指定闪烁时间来控制闪烁的频率。

在呼吸模式下，灯的亮度会缓慢变化，通过调节时间间隔和变化速度来实现呼吸效果。

3、灯的开关用户可以通过按键实现灯的开关，按下开关键可以切换灯的状态，再次按下可以切换回原状态。

三、用户界面设计程序的用户界面需要简单明了，以方便用户操作。

整个界面分为两个部分，上部分用于显示当前程序的状态信息，包括当前亮度、当前颜色和自动切换时间，下方则是设置面板，用户可以通过操作按钮来调节亮度和颜色，并选择不同的自动切换模式。

程序使用字体和图标来标记各个按键的功能，清晰明了，可以让用户快速找到所需功能。

四、实验结果通过程序的设计实现，可以方便地控制彩灯的亮度和颜色，实现自动切换，控制灯的开关状态。

同时，用户界面简洁美观，操作灵活方便。

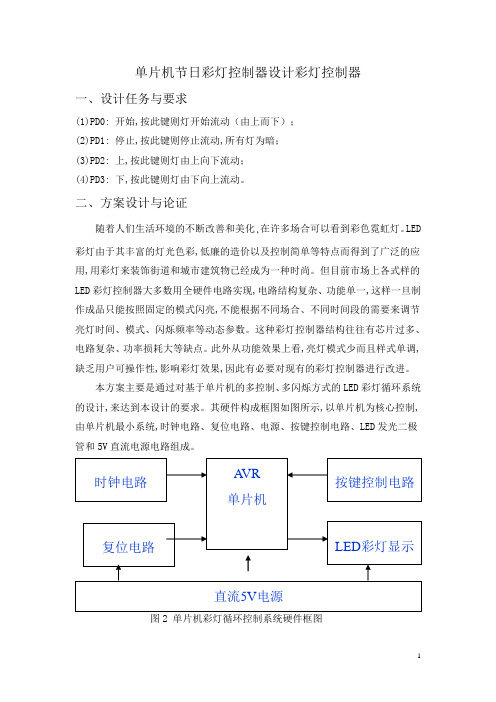

单片机节日彩灯控制器设计彩灯控制器一、设计任务与要求(1)PD0: 开始,按此键则灯开始流动（由上而下）；(2)PD1: 停止,按此键则停止流动,所有灯为暗；(3)PD2: 上,按此键则灯由上向下流动；(4)PD3: 下,按此键则灯由下向上流动。

二、方案设计与论证随着人们生活环境的不断改善和美化,在许多场合可以看到彩色霓虹灯。

LED 彩灯由于其丰富的灯光色彩,低廉的造价以及控制简单等特点而得到了广泛的应用,用彩灯来装饰街道和城市建筑物已经成为一种时尚。

但目前市场上各式样的LED彩灯控制器大多数用全硬件电路实现,电路结构复杂、功能单一,这样一旦制作成品只能按照固定的模式闪亮,不能根据不同场合、不同时间段的需要来调节亮灯时间、模式、闪烁频率等动态参数。

这种彩灯控制器结构往往有芯片过多、电路复杂、功率损耗大等缺点。

此外从功能效果上看,亮灯模式少而且样式单调,缺乏用户可操作性,影响彩灯效果,因此有必要对现有的彩灯控制器进行改进。

本方案主要是通过对基于单片机的多控制、多闪烁方式的LED彩灯循环系统的设计,来达到本设计的要求。

其硬件构成框图如图所示,以单片机为核心控制,由单片机最小系统,时钟电路、复位电路、电源、按键控制电路、LED发光二极管和5V直流电源电路组成。

图2 单片机彩灯循环控制系统硬件框图此设计方案中单片机的PD口接4路按键控制电路,实现彩灯花型的切换功能,单片机上的PB口接8路LED发光二极管组成彩灯电路,显示彩灯循环情况。

1图2程序流程图2、键盘设计论证方案一、独立式独立式键盘是各按键相互独立，每个按键各接一根输入线，一根输入线上的按键工作状态不会影响到其他输入线上的工作状态。

因此，通过检测输入线的电平状态可以很容易判断那个键被按下了。

独立式按键电路配置灵活，软件简单，但每个按键需要占用一根输入口线，在按键数量较多时，需要较多的输入口线且电路结构复杂，故此种键盘适用于按键较少或操作速度较高的场合。

彩灯控制器的设计完整版一、需求分析在设计彩灯控制器之前，首先需要进行需求分析，明确用户对控制器的要求。

根据用户需求，定制设计以下功能：1.调整灯光颜色：用户可以通过控制器选择预设的颜色，或者自定义调整颜色。

2.调整灯光亮度：用户可以通过控制器调整灯光的亮度，使其适应不同的环境需求。

3.闪烁效果控制：用户可以选择不同的闪烁效果，如渐变、跳变、闪烁等。

4.控制方式：用户可以通过遥控器、手机APP或物理按钮等方式，方便地进行控制。

二、硬件设计1.控制器主板：搭载处理器，用于控制灯光的变化，并接收用户的指令。

2.无线通信模块：用于与遥控器、手机APP等进行通信，接收用户指令。

3.灯光模块：控制彩灯的亮度和颜色的模块，可以使用RGBLED灯珠进行控制。

4.电源模块：为控制器及灯光模块供电，可采用DC或AC电源。

三、软件设计1.硬件控制程序：在控制器主板上编写固件，实现对灯光的控制，包括颜色的变化、亮度的调整和闪烁效果的控制。

2.通信协议设计：设计控制器与遥控器、手机APP等之间的通信协议，实现指令的传输和接收。

3.用户界面设计：对于手机APP或PC端软件，设计用户界面，使用户可以方便地进行控制。

四、功能实现1.调整灯光颜色：通过软件界面，用户可以选择预设的颜色，或者使用调色盘自定义调整颜色。

2.调整灯光亮度：用户可以通过软件界面或遥控器等方式调整灯光的亮度，使其适应不同的环境要求。

3.闪烁效果控制：通过软件界面或遥控器等方式，用户可以选择不同的闪烁效果，如渐变、跳变、闪烁等。

4.多种控制方式：通过手机APP、遥控器或物理按钮等多种方式，用户可以随时随地进行控制。

5.定时开关：用户可以设置灯光的定时开关，实现定时开启或关闭灯光的功能。

五、测试与优化在完成功能实现后，进行测试与调试，确保控制器能正常工作。

根据测试结果优化硬件和软件设计，提高控制器的性能和稳定性。

六、生产与销售完成控制器的设计和验证后，进行产品批量生产，并进行市场宣传和销售推广。

基于单片机的彩灯控制器设计一、引言彩灯是一种可以调节颜色和亮度的灯光装置，被广泛应用于舞台灯光效果、建筑物装饰、商业广告、节日庆典等场合。

传统的彩灯控制器往往依赖于传感器和模拟电路实现，无法快速调节灯光效果，操作不方便。

为了实现更加灵活、方便的彩灯控制，本文将设计一款基于单片机的彩灯控制器。

二、系统设计本彩灯控制器系统设计基于单片机，通过单片机控制器实现对灯光的调节和控制。

系统硬件主要由单片机、彩灯模块、按键开关、显示模块和电源构成，软件主要由单片机程序编写实现。

1.单片机选择单片机是整个系统的核心控制器，选择合适的单片机至关重要。

根据给定的设计要求，选取具有较强处理能力和丰富外设接口的单片机。

一般来说，常用的51系列单片机和STM32系列单片机具备较好的性能和扩展能力。

2.彩灯模块设计彩灯模块是实现灯光调节的核心部分，可以使用RGBLED灯珠或者是WS2812灯带等灯光模块。

通过控制彩灯模块的亮度和色彩来实现不同的灯光效果。

3.按键开关设计通过按键开关来切换不同的灯光模式，实现系统的开关和功能选择。

可以设计多个按键开关，分别对应不同的灯光模式，通过按下不同的按键实现灯光模式的切换。

4.显示模块设计为了方便用户了解灯光的当前状态和模式选择，可以使用OLED显示模块或者数码管显示模块来实现数据的显示。

5.电源设计由于彩灯模块通常需要较高的驱动电流，所以需要提供稳定的电源。

可以采用电池供电或者是AC-DC转换器等方式，确保系统稳定运行。

三、系统实现1.程序设计通过单片机编程实现对彩灯的控制和灯光模式的切换。

根据不同的按键输入，设置对应的灯光参数和模式，通过单片机的I/O接口控制彩灯模块的亮度和色彩。

2.硬件连接按照设计要求，将单片机、彩灯模块、按键开关、显示模块和电源连接起来。

通过对应的引脚和接口进行连接，确保系统正常运行。

四、总结本文设计了一款基于单片机的彩灯控制器，通过单片机编程实现对彩灯的控制和灯光模式的切换。

京"电力*橹课程设计说明书学生姓名：学号：学院: ________________ 自动化工程学院_____________ 班级: _____________________________________________ 题目:1电压（I/V ）转换器的制作与调试_______________ 2电流（V/I ）转换器的制作与调试3声控式音乐彩灯控制器的制作与调试扌旨导教师：_______ 徐源、侯一民________________2015年12月28日目录第1章电流/电压（I/V ）转换器的制作与调试............................ -1 -1.1设计任务 (1)1.2总体设计方案 (1)1.3系统分析与设计................................................ -1 -1.4总电路图、元器件清单、仪器仪表清单............................ -2 -1.5 系统安装、调试与参数测量 .................................... -3 -1.5.1 系统安装 (3)1.5.2系统调试 (3)1.5.3 参数测量 (4)1.6改进意见与收获体会............................................ -4 -第2章电压/电流（V/I ）转换器的制作与调试........................... -5 -2.1设计任务 (5)2.2总体设计方案 (5)2.3系统分析与设计................................................ -5 -2.4总电路图、元器件清单、仪器仪表清单............................ -6 -2.5系统安装、调试与参数测量...................................... -7 -2.5.1系统安装................................................... -7 -2.5.1系统调试................................................... -7 -2.5.3参数测量................................................... -8 -2.6改进意见与收获体会............................................ -8 -第3章声控式音乐彩灯控制器的制作与调试.............................. -9 -3.1设计任务......................................................... -9 -3.2总体设计方案..................................................... -9 -3.3系统分析与设计................................................ -9 -3.4总电路图、元器件清单、仪器仪表清单........................... -10 -3.5系统安装、调试与参数测量 (11)3.5.1系统安装................................................. -11 -3.5.2 系统调试................................................ -11 -3.5.3 参数测量................................................ -11 -3.6改进意见与收获体会............................................ -11 -参考文献 . (12)第1章电流/电压（\N）转换器的制作与调试1.1设计任务熟悉运放电路的各种元器件，充分了解并掌握运放参考电路图，将元器件焊接在电路板上，并按设计要求写出设计和调试过程，设计出将0~10毫安电流信号转换成0~10伏电压信号的电流/电压转换器，并通过调试将误差控制在允许范围内。

51单片机彩灯控制器的设计一、引言彩灯控制器是一种用于控制多个彩灯的设备，可以通过控制器改变灯光的亮度、颜色和闪烁等效果。

本文将介绍使用51单片机设计的彩灯控制器。

二、设计目标与需求1.控制多个彩灯：控制器需要具备控制多个彩灯的能力，能够同时控制彩灯开关、亮度和颜色等。

2.节约成本：设计需要尽量简化硬件电路，减少成本。

3.方便使用：控制器需要易于操作，提供用户友好的界面和操作方式。

三、硬件设计1.单片机选择：本设计选择了常用的51单片机作为主控芯片，其具备较强的计算和控制能力。

2.输入设备：采用4x4矩阵键盘作为输入设备，通过矩阵键盘可以方便地输入控制指令和参数。

3.输出设备：使用数字电路和三极管驱动电路实现对多个彩灯的控制，通过PWM技术控制灯光的亮度。

4.通信接口：设计可选装串口通信接口，以便将控制器与其他设备连接。

四、软件设计1.系统框图：彩灯控制器的软件框图如下：```主程序├4x4矩阵键盘扫描功能├彩灯控制函数├开关控├亮度控└颜色控└串口通信功能（可选）```2.矩阵键盘扫描功能：通过扫描矩阵键盘，获取用户输入的按键信息，并根据按键信息触发相应的彩灯控制功能。

3.彩灯控制函数：实现对彩灯开关、亮度和颜色等参数的控制。

-开关控制：根据用户输入的指令，控制彩灯的开关状态。

-亮度控制：使用PWM技术控制彩灯的亮度，根据用户输入的亮度参数设置对应的PWM占空比。

-颜色控制：根据用户输入的颜色参数，控制彩灯的颜色。

可以通过RGB色彩模型实现颜色变化。

4.串口通信功能（可选）：通过串口通信接口，实现与其他设备的通信，可以通过串口发送控制指令和接收反馈信息。

五、总结本文介绍了使用51单片机设计的彩灯控制器。

通过合理的硬件设计和软件设计，实现了对多个彩灯的控制。

控制器具备控制开关、亮度和颜色等功能，简化了硬件电路，节约了成本。

同时，控制器还提供了用户友好的界面和操作方式，方便使用。

设计还可选装串口通信接口，实现与其他设备的通信。

多路彩灯控制器内容摘要：彩灯控制器可以自动控制多路彩灯按不同的节拍循环显示各种灯光变换花型，可以以两种不同的频率分别显示几种不同的花型。
