二极管及其应用电路--笔记整理

二极管的基本知识点总结一、基本概念1. 什么是二极管二极管是一种由半导体材料制成的电子器件，它由P型半导体和N型半导体组成。

二极管具有正向导通和反向截止的特性，可以用来控制电流的流动。

2. 二极管的符号二极管的符号是一个三角形和一个带箭头的直线组成的图形，三角形代表P型半导体，箭头代表电流方向，直线代表N型半导体。

3. 二极管的工作原理二极管的工作原理主要基于PN结的特性。

当二极管处于正向偏置状态时，电子从N区域向P区域流动，空穴从P区域向N区域流动，形成电流，使二极管导通；当二极管处于反向偏置状态时，电子和空穴被PN结内的电场阻挡，导致电流无法通过，使二极管截止。

二、结构和特性1. 二极管的结构二极管的结构一般由P型半导体和N型半导体组成，通过扩散、合金和外加金属等工艺加工而成。

二极管的外部通常包裹着玻璃或者塑料等绝缘材料。

2. 二极管的特性二极管具有正向导通和反向截止的特性。

在正向导通状态下，二极管具有低电阻，可以导通电流；在反向截止状态下，二极管具有高电阻，不能导通电流。

3. 二极管的电压-电流特性曲线二极管的电压-电流特性曲线是指在正向偏置和反向偏置时，二极管的电压和电流之间的关系曲线。

在正向偏置状态下，二极管的电压随着电流增大而增大；在反向偏置状态下，二极管的电压非常小，电流也非常小。

三、分类和参数1. 二极管的分类根据不同的工作原理和性能要求，二极管可以分为普通二极管、肖特基二极管、肖特基二极管和肖特基二极管等多种类型。

2. 二极管的参数二极管的主要参数包括最大反向工作电压、最大正向工作电流、漏电流、正向压降、反向击穿电压等。

3. 二极管的选择在实际电路设计中，需要根据具体的要求和条件来选择适合的二极管。

例如，对于开关电路，一般会选择反向恢复二极管；对于高频电路，需要选择高频二极管。

四、应用领域1. 电源和稳压器二极管可以作为整流器，将交流电转换为直流电；也可以作为稳压二极管，用来稳定电压。

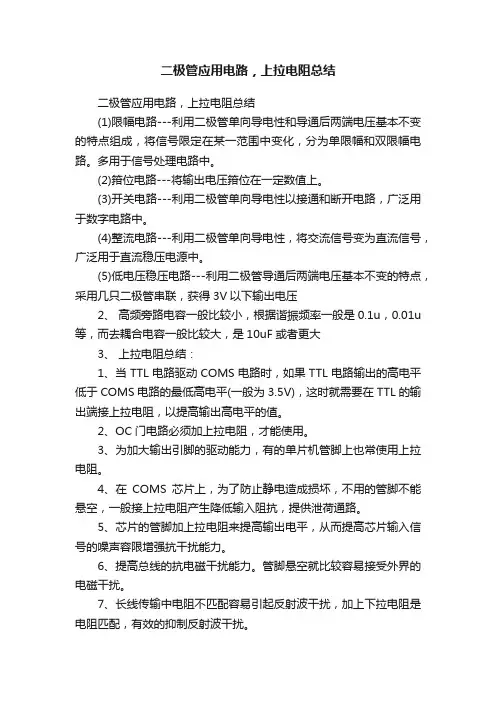

二极管应用电路，上拉电阻总结二极管应用电路，上拉电阻总结(1)限幅电路---利用二极管单向导电性和导通后两端电压基本不变的特点组成，将信号限定在某一范围中变化，分为单限幅和双限幅电路。

多用于信号处理电路中。

(2)箝位电路---将输出电压箝位在一定数值上。

(3)开关电路---利用二极管单向导电性以接通和断开电路，广泛用于数字电路中。

(4)整流电路---利用二极管单向导电性，将交流信号变为直流信号，广泛用于直流稳压电源中。

(5)低电压稳压电路---利用二极管导通后两端电压基本不变的特点，采用几只二极管串联，获得3V以下输出电压2、高频旁路电容一般比较小，根据谐振频率一般是0.1u，0.01u 等，而去耦合电容一般比较大，是10uF或者更大3、上拉电阻总结：1、当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平(一般为3.5V)，这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。

2、OC门电路必须加上拉电阻，才能使用。

3、为加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。

4、在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。

5、芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限增强抗干扰能力。

6、提高总线的抗电磁干扰能力。

管脚悬空就比较容易接受外界的电磁干扰。

7、长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。

从节约功耗及芯片的灌电流能力考虑应当足够大;电阻大，电流小。

从确保足够的驱动电流考虑应当足够小;电阻小，电流大。

8、上拉就是将不确定的信号通过一个电阻嵌位在高电平!电阻同时起限流作用!下拉同理!9、旁路电容：产生一个交流分路，从而消去进入易感区的那些不需要的能量。

去耦电容：提供一个局部的直流电源给有源器件，以减少开关噪声在板上的传播和将噪声引导到地(他的取值大约为旁路电容的1/100到1/1000)。

二极管7种应用电路详解之一许多初学者对二极管很“熟悉”，提起二极管的特性可以脱口而出它的单向导电特性，说到它在电路中的应用第一反应是整流，对二极管的其他特性和应用了解不多，认识上也认为掌握了二极管的单向导电特性，就能分析二极管参与的各种电路，实际上这样的想法是错误的，而且在某种程度上是害了自己，因为这种定向思维影响了对各种二极管电路工作原理的分析，许多二极管电路无法用单向导电特性来解释其工作原理。

二极管除单向导电特性外，还有许多特性，很多的电路中并不是利用单向导电特性就能分析二极管所构成电路的工作原理，而需要掌握二极管更多的特性才能正确分析这些电路，例如二极管构成的简易直流稳压电路，二极管构成的温度补偿电路等。

9.4.1 二极管简易直流稳压电路及故障处理二极管简易稳压电路主要用于一些局部的直流电压供给电路中，由于电路简单，成本低，所以应用比较广泛。

二极管简易稳压电路中主要利用二极管的管压降基本不变特性。

二极管的管压降特性：二极管导通后其管压降基本不变，对硅二极管而言这一管压降是0.6V 左右，对锗二极管而言是0.2V左右。

如图9-40所示是由普通3只二极管构成的简易直流稳压电路。

电路中的VD1、VD2和VD3是普通二极管，它们串联起来后构成一个简易直流电压稳压电路。

图9-40 3只普通二极管构成的简易直流稳压电路1．电路分析思路说明分析一个从没有见过的电路工作原理是困难的，对基础知识不全面的初学者而言就更加困难了。

关于这一电路的分析思路主要说明如下。

（1）从电路中可以看出3只二极管串联，根据串联电路特性可知，这3只二极管如果导通会同时导通，如果截止会同时截止。

（2）根据二极管是否导通的判断原则分析，在二极管的正极接有比负极高得多的电压，无论是直流还是交流的电压，此时二极管均处于导通状态。

从电路中可以看出，在VD1正极通过电阻R1接电路中的直流工作电压+V，VD3的负极接地，这样在3只串联二极管上加有足够大的正向直流电压。

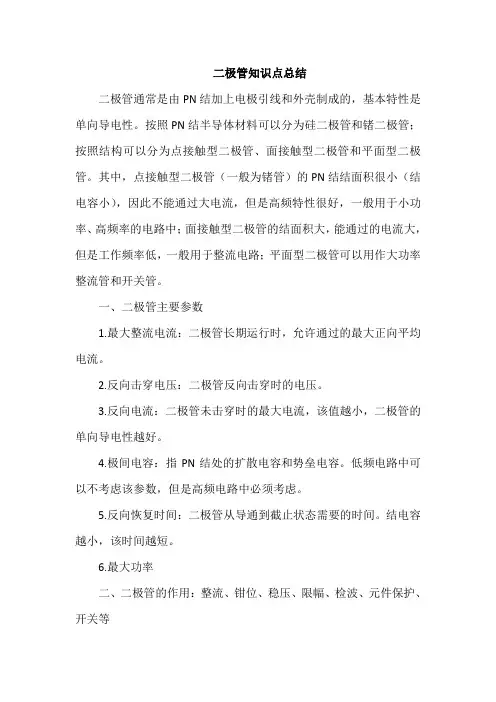

二极管知识点总结二极管通常是由PN结加上电极引线和外壳制成的，基本特性是单向导电性。

按照PN结半导体材料可以分为硅二极管和锗二极管；按照结构可以分为点接触型二极管、面接触型二极管和平面型二极管。

其中，点接触型二极管（一般为锗管）的PN结结面积很小（结电容小），因此不能通过大电流，但是高频特性很好，一般用于小功率、高频率的电路中；面接触型二极管的结面积大，能通过的电流大，但是工作频率低，一般用于整流电路；平面型二极管可以用作大功率整流管和开关管。

一、二极管主要参数1.最大整流电流：二极管长期运行时，允许通过的最大正向平均电流。

2.反向击穿电压：二极管反向击穿时的电压。

3.反向电流：二极管未击穿时的最大电流，该值越小，二极管的单向导电性越好。

4.极间电容：指PN结处的扩散电容和势垒电容。

低频电路中可以不考虑该参数，但是高频电路中必须考虑。

5.反向恢复时间：二极管从导通到截止状态需要的时间。

结电容越小，该时间越短。

6.最大功率二、二极管的作用：整流、钳位、稳压、限幅、检波、元件保护、开关等三、常用二极管类型1.齐纳二极管又称稳压二极管，顾名思义就是稳定电压的作用。

如图2所示，当Vi在一定范围内波动时，Vo的电压基本保持不变。

2.肖特基二极管（SBD）普通二极管是利用P型半导体和N型半导体接触形成PN结制成的，而肖特基二极管则是利用金属与N型半导体接触形成金属-半导体结制成的。

具有正向导通压降低（0.4V左右）、开关速度快（反向恢复时间仅为几ns）等优点，适用于高频电路中，但是由于耗尽区薄，所以反向电压较低，大多低于60V，最高约为100V，而且漏电流较大，常用于整流电路。

3、变容二极管：即结电容随电压变化的二极管，外加电压越大，结电容越小，常用于调谐、调频等电路中。

4.开关二极管：在电路中起到“开”、“关”作用的二极管，导通时间和截止时间都要比普通二极管短很多，有普通开关二极管、高速开关二极管、超高速开关二极管、低功耗开关二极管和高反压开关二极管等。

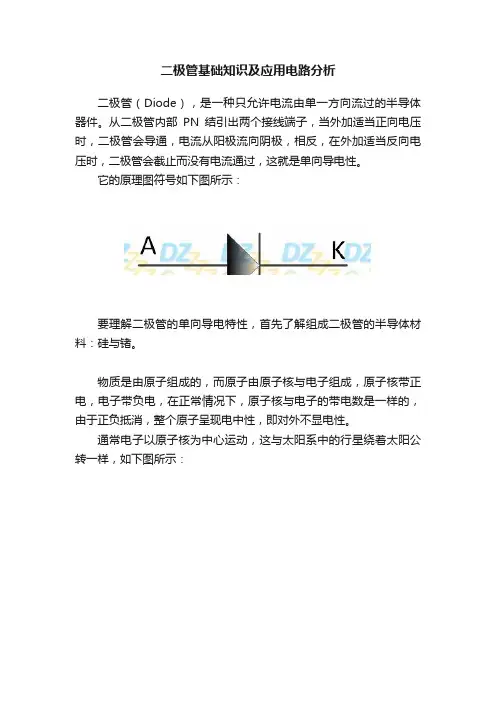

二极管基础知识及应用电路分析二极管（Diode），是一种只允许电流由单一方向流过的半导体器件。

从二极管内部PN结引出两个接线端子，当外加适当正向电压时，二极管会导通，电流从阳极流向阴极，相反，在外加适当反向电压时，二极管会截止而没有电流通过，这就是单向导电性。

它的原理图符号如下图所示：要理解二极管的单向导电特性，首先了解组成二极管的半导体材料：硅与锗。

物质是由原子组成的，而原子由原子核与电子组成，原子核带正电，电子带负电，在正常情况下，原子核与电子的带电数是一样的，由于正负抵消，整个原子呈现电中性，即对外不显电性。

通常电子以原子核为中心运动，这与太阳系中的行星绕着太阳公转一样，如下图所示：我们也常用下图描述电子与原子核之间的关系：原子核外围的电子排列是有一定的规律，我们以下面这种方式来表达。

虽然看不懂你在说什么，但好像很厉害的样子，好在我们只需要了解最外层电子数，如上图所示，最外层电子数为3材料的稳定性由最外层电子数决定，一般最外层电子数少于4时为金属性，大于4时为非金属性，最外层电子数为8时最稳定，而当最外层电子数为4时，这种材料即容易失去电子，又容易得到电子。

我们的故事就是从最外层电子数为4的材料开始的，它们通常是硅（Si）或锗（Ge），它们的原子结构如下所示：下面我们以硅材料为例进行讲解。

当一大堆的硅元素在一起生活时，由于每个硅元素的最外层电子数都是4，这种状态是很不稳定的，大家虽然财力是一样的，你不喜欢我，我也不是很瞧得起你，但既然要长久地生活在同一片天空，还是要忍辱负重形成一种相对稳定的状态。

前面我们提到最外层电子数为8是比较稳定的，于是它们商量了一下，与周围的每个人共用一个电子，这样每个硅元素的最外层电子数都最是8，达到了相对比较稳定的状态，如下图所示：其中，被两方共用的电子称为价电子，而那一对电子形成共价键连接相邻的两个原子。

如果不出意外的话，这些生活在一起的硅元素必将和平共处相安无事，直到世界的尽头，但是理想很丰满，现实是骨感的，这种共价键的连接方式不是很稳定，它对温度与光线很敏感！如下图所示，当受到温度或光线的挑拨离间时，硅元素之间的共价电子会获得足够的能量从共价键中跳出来，我们将跳出来的电子称为自由电子，而将该电子原来的位置称为空穴（也就是座位了）这些跳出的电子一旦多了起来，相应的空穴也会多起来，在外加电场或其它能源的作用下，邻近价电子就可以填补到这个空位上，而在这个价电子原来的位置上就留下新的空位，以后其它电子又可转移到这个新空位上，这样就使共价键中出现一定的电荷，如下图所示：你可以认为是自由电子移动到了A位置，也可以认为是空穴从A 位置的移动到了B位置，这种运动是相对的。

晶体二极管和三极管桥式整流电路总结笔记一、晶体二极管呀，那可是电路里的小明星呢。

就像一个超级挑剔的守门员，只允许电流从一个方向通过。

比如说手电筒里的电路，二极管就确保电流按照正确方向给灯泡供电，要是没有它，电流到处乱跑，灯泡可能就一闪一闪不正常啦。

二极管的这种单向导电性，可是整个电路正常工作的关键。

二、再说说三极管。

这玩意儿就像是一个电流的指挥官。

它能把小电流变成大电流，就好比一个小小的班长，能指挥很多士兵一样。

在收音机电路里，三极管把接收到的微弱信号放大，这样我们才能听到清晰的广播声音。

如果没有三极管，那微弱的信号根本没办法让喇叭发出正常的声音，我们听到的可能就是“嗡嗡”的杂音，多让人懊恼呀。

三、桥式整流电路呢，就像是一个交通指挥员，让电流走得规规矩矩。

它由四个二极管组成。

想象一下，这四个二极管就像十字路口的交警，各自负责一个方向的交通管制。

比如在给手机充电器供电的电路里，交流电源的电流进入桥式整流电路后，经过这四个二极管的巧妙“指挥”，就变成了直流电。

如果没有这个电路，那给手机充电可就麻烦了，手机电池可能就会被不稳定的电流搞坏，那可就糟心了。

四、晶体二极管在桥式整流电路里的角色特别重要。

它们就像拼图的关键小块。

缺少任何一个二极管，这个桥式整流的“拼图”就无法完成。

就像搭积木一样，少了一块，整个结构就不稳定了。

在一些简单的电子设备的电源电路中，如果二极管坏了，整个设备可能就无法正常工作，这就像一辆汽车没了轮胎，还怎么跑呢？五、三极管和桥式整流电路有时候也会“合作”呢。

三极管可以对经过桥式整流电路后的电流再进行处理。

这就好比一个厨师在食材（电流）经过初步处理（桥式整流）后，再进行精心烹饪（三极管放大等操作）。

在一些音频放大设备里，先经过桥式整流电路把交流变成直流，然后三极管对这个直流进行放大处理，这样才能让我们听到响亮又好听的音乐。

要是少了这个环节，那音乐就会变得又小又难听，简直是一种折磨。

六、在理解桥式整流电路的工作原理时，我们可以把电流想象成水流。

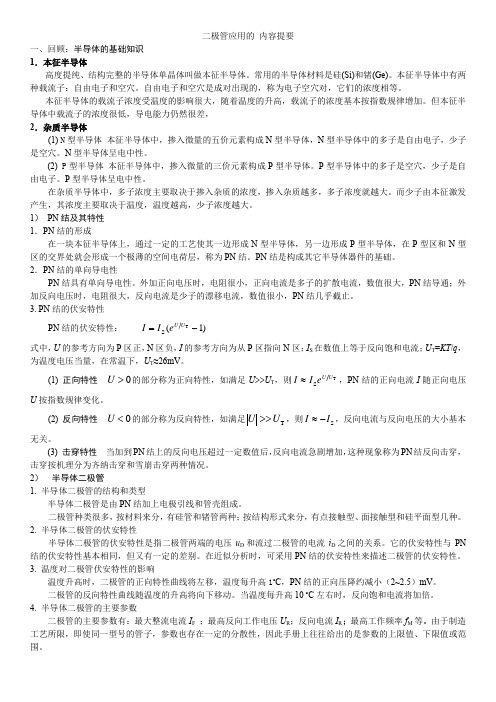

二极管应用的 内容提要一、回顾：半导体的基础知识 1．本征半导体高度提纯、结构完整的半导体单晶体叫做本征半导体。

常用的半导体材料是硅(Si)和锗(Ge)。

本征半导体中有两种载流子：自由电子和空穴。

自由电子和空穴是成对出现的，称为电子空穴对，它们的浓度相等。

本征半导体的载流子浓度受温度的影响很大，随着温度的升高，载流子的浓度基本按指数规律增加。

但本征半导体中载流子的浓度很低，导电能力仍然很差， 2．杂质半导体(1) N 型半导体 本征半导体中，掺入微量的五价元素构成N 型半导体，N 型半导体中的多子是自由电子，少子是空穴。

N 型半导体呈电中性。

(2) P 型半导体 本征半导体中，掺入微量的三价元素构成P 型半导体。

P 型半导体中的多子是空穴，少子是自由电子。

P 型半导体呈电中性。

在杂质半导体中，多子浓度主要取决于掺入杂质的浓度，掺入杂质越多，多子浓度就越大。

而少子由本征激发产生，其浓度主要取决于温度，温度越高，少子浓度越大。

1） PN 结及其特性 1．PN 结的形成在一块本征半导体上，通过一定的工艺使其一边形成N 型半导体，另一边形成P 型半导体，在P 型区和N 型区的交界处就会形成一个极薄的空间电荷层，称为PN 结。

PN 结是构成其它半导体器件的基础。

2．PN 结的单向导电性PN 结具有单向导电性。

外加正向电压时，电阻很小，正向电流是多子的扩散电流，数值很大，PN 结导通；外加反向电压时，电阻很大，反向电流是少子的漂移电流，数值很小，PN 结几乎截止。

3. PN 结的伏安特性PN 结的伏安特性： )1(TS -=U U eI I式中，U 的参考方向为P 区正，N 区负，I 的参考方向为从P 区指向N 区；I S 在数值上等于反向饱和电流；U T =KT /q ，为温度电压当量，在常温下，U T ≈26mV 。

(1) 正向特性 0>U 的部分称为正向特性，如满足U >>U T ，则TS U U e I I ≈，PN 结的正向电流I 随正向电压U 按指数规律变化。

二极管的基本知识点总结二极管是一种特殊的电子元件，它只允许电流在一个方向上流动。

它是电子学中最简单和最基础的元件之一，被广泛应用于电子设备和电路中。

本文将介绍二极管的基本知识点。

1.二极管的结构二极管有两个电极，分别是正极（阳极）和负极（阴极）。

它由一个PN结构组成，其中P代表正极性材料，N代表负极性材料。

PN结构是由掺杂不同类型的半导体材料形成的。

2.二极管的工作原理当二极管处于正向偏置时，即正极连接到P区，负极连接到N区，它表现出导电特性。

在这种情况下，电流可以沿着PN结从正极流向负极，这被称为正向电流。

当二极管处于反向偏置时，即正极连接到N区，负极连接到P区，它表现出截止特性。

在这种情况下，电流几乎无法通过二极管，这被称为反向电流。

3.二极管的特性曲线二极管的特性曲线是描述二极管电流和电压之间关系的图形。

在正向偏置下，当正向电压增加时，正向电流也随之增加，但增长速度会放缓。

在反向偏置下，当反向电压增加时，反向电流基本上保持很小，直到达到某个临界电压（称为击穿电压），此时反向电流急剧增加。

4.二极管的应用二极管有许多应用，其中最常见的是作为整流器。

由于二极管的正向导通性质，它可以将交流电信号转换为直流电。

因此，二极管常被用于电源电路中。

此外，二极管还可用于电压调节、信号检测、发光二极管（LED）等。

5.二极管的类型根据材料、封装和应用等方面的不同，二极管可以分为多种类型。

最常见的是硅二极管和锗二极管。

硅二极管具有较高的工作温度和较低的反向电流，被广泛应用于各种电子设备和电路中。

锗二极管适用于低功耗应用，但工作温度较低。

总结起来，二极管是一种基础的电子元件，具有将电流限制在一个方向上流动的特性。

它的工作原理和特性曲线表明了它在电路中的应用和功能。

了解二极管的基本知识点对于学习电子学和电路设计非常重要。

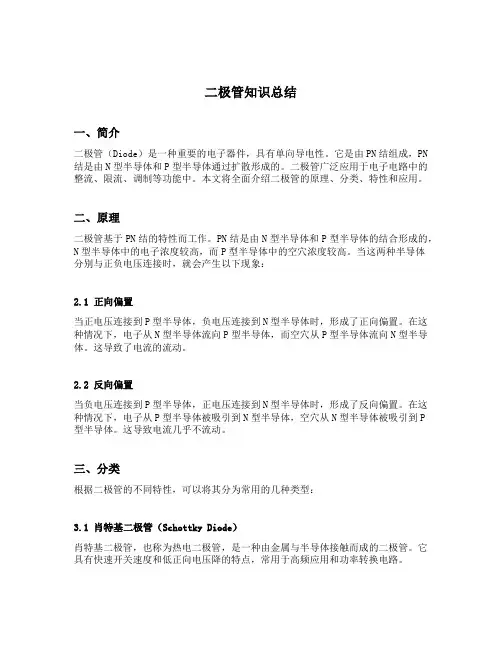

二极管知识总结一、简介二极管（Diode）是一种重要的电子器件，具有单向导电性。

它是由PN结组成，PN 结是由N型半导体和P型半导体通过扩散形成的。

二极管广泛应用于电子电路中的整流、限流、调制等功能中。

本文将全面介绍二极管的原理、分类、特性和应用。

二、原理二极管基于PN结的特性而工作。

PN结是由N型半导体和P型半导体的结合形成的，N型半导体中的电子浓度较高，而P型半导体中的空穴浓度较高。

当这两种半导体分别与正负电压连接时，就会产生以下现象：2.1 正向偏置当正电压连接到P型半导体，负电压连接到N型半导体时，形成了正向偏置。

在这种情况下，电子从N型半导体流向P型半导体，而空穴从P型半导体流向N型半导体。

这导致了电流的流动。

2.2 反向偏置当负电压连接到P型半导体，正电压连接到N型半导体时，形成了反向偏置。

在这种情况下，电子从P型半导体被吸引到N型半导体，空穴从N型半导体被吸引到P型半导体。

这导致电流几乎不流动。

三、分类根据二极管的不同特性，可以将其分为常用的几种类型：3.1 肖特基二极管（Schottky Diode）肖特基二极管，也称为热电二极管，是一种由金属与半导体接触而成的二极管。

它具有快速开关速度和低正向电压降的特点，常用于高频应用和功率转换电路。

3.2 整流二极管（Rectifier Diode）整流二极管也称为整流器，能够使交流电转换为直流电。

整流二极管常用于电源、电机和充电器等电子设备中。

3.3 功率二极管（Power Diode）功率二极管是一种用于处理较大电流和高功率负载的二极管。

它通常用于电源和驱动电路中。

3.4 发光二极管（Light-emitting Diode，LED）发光二极管是一种可以将电能转换为可见光的二极管。

LED广泛应用于照明、显示和通信等领域。

四、特性二极管具有以下几个重要特性：4.1 正向电压降正向电压降是指在正向偏置下，二极管的电压降。

对于硅二极管，正向电压降约为0.7V；对于锗二极管，正向电压降约为0.3V。

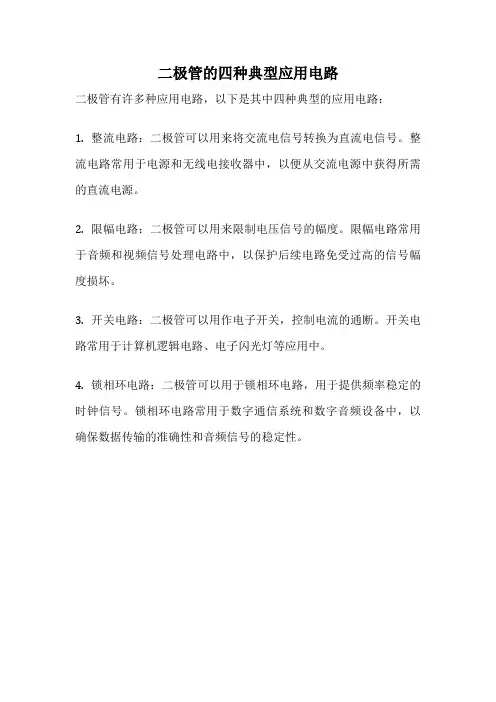

二极管的四种典型应用电路
二极管有许多种应用电路，以下是其中四种典型的应用电路：
1. 整流电路：二极管可以用来将交流电信号转换为直流电信号。

整流电路常用于电源和无线电接收器中，以便从交流电源中获得所需的直流电源。

2. 限幅电路：二极管可以用来限制电压信号的幅度。

限幅电路常用于音频和视频信号处理电路中，以保护后续电路免受过高的信号幅度损坏。

3. 开关电路：二极管可以用作电子开关，控制电流的通断。

开关电路常用于计算机逻辑电路、电子闪光灯等应用中。

4. 锁相环电路：二极管可以用于锁相环电路，用于提供频率稳定的时钟信号。

锁相环电路常用于数字通信系统和数字音频设备中，以确保数据传输的准确性和音频信号的稳定性。

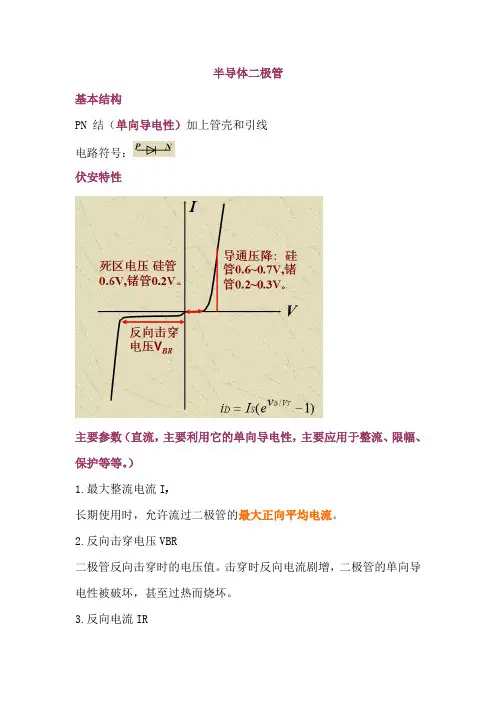

半导体二极管
基本结构
PN 结（单向导电性）加上管壳和引线
电路符号：
伏安特性
主要参数（直流，主要利用它的单向导电性，主要应用于整流、限幅、保护等等。

）
1.最大整流电流I F
长期使用时，允许流过二极管的最大正向平均电流。

2.反向击穿电压VBR
二极管反向击穿时的电压值。

击穿时反向电流剧增，二极管的单向导电性被破坏，甚至过热而烧坏。

3.反向电流IR
指二极管加反向峰值工作电压时的反向电流。

反向电流大，说明管子的单向导电性差，因此反向电流越小越好。

反向电流受温度的影响，温度越高反向电流越大。

硅管的反向电流较小，锗管的反向电流要比硅管大几十到几百倍。

主要参数（交流）
1.微变电阻 r D
r D 是二极管特性曲线上工作点Q 附近电压的变化与电流的变化之
比：
2.二极管的极间电容
势垒电容：势垒区是积累空间电荷的区域，当电压变化时，就会引起积累在势垒区的空间电荷的变化，这样所表现出的电容是势垒电容。

扩散电容：为了形成正向电流（扩散电流），注入P 区的少子（电子）在P 区有浓度差，越靠近PN 结浓度越大，即在P 区有电子的积累。

同理，在N 区有空穴的积累。

正向电流大，积累的电荷多。

这样所产生的电容就是扩散电容CD 。

PN 结高频小信号时的等效电路
D
D D i v r ∆∆=
晶体二极管模型。

二极管基础知识点总结初中一、二极管的结构二极管由P型半导体和N型半导体材料组成。

P型半导体具有正电荷载流子（空穴），N型半导体具有负电荷载流子（电子）。

当P型半导体和N型半导体通过PN结垂直的连接在一起，就形成了二极管结构。

二、二极管的工作原理1. PN结的形成当P型半导体和N型半导体连接在一起形成PN结时，P型半导体中的少数载流子（空穴）会向N型半导体扩散，N型半导体中的少数载流子（电子）也会向P型半导体扩散，形成空间电荷区。

2. 二极管导通状态当二极管的P端加正电压，N端加负电压时（正电压），电场的作用下，空间电荷区变窄，少数载流子得以跨越空间电荷区，PN结上游电压升高，二极管PN结变窄，载流子数量增多，导通电阻减小，从而使电流得以流通，此时二极管处于导通状态。

3. 二极管截止状态当二极管的P端加负电压，N端加正电压时（反电压），电场的作用下，空间电荷区变宽，形成了势垒，少数载流子不能越过势垒，从而不能进行导通，此时二极管处于截止状态。

三、二极管的特性1. 导通特性二极管具有导通方向和截止方向，正向电压下导通，反向电压下截止。

2. 截止电压二极管的截止电压是指当二极管处于截止状态时，需要加上的反向电压。

不同类型的二极管截止电压会有所差异。

3. 峰值逆压二极管在反向电压作用下，会导致PN结击穿，产生较大的反向电流。

此时二极管的反向电压达到最大值，称为峰值逆压。

4. 正向压降二极管在导通状态下，会有一个固定的正向压降，称为二极管的正向压降。

四、二极管的应用1. 整流二极管可以将交流电信号转换为直流电信号，实现整流功能。

在电源供电、电子设备中或者无线电调制解调中都有广泛应用。

2. 限流二极管可以通过控制导通和截止，实现对电流的限制和控制。

3. 信号检测二极管能够对高频信号进行检测，其正向压降和反向电压特性可满足快速开关要求。

4. 发光二极管发光二极管是利用P型半导体和N型半导体的复合辐射发出光的特性制成的，可以作为光源使用。

有关二极管的知识点总结一、二极管的基本原理1. PN结的形成二极管是由P型半导体和N型半导体按照一定的结构组合而成的。

P型半导体与N型半导体之间的结合称为PN结。

在形成PN结的过程中，由于P型半导体与N型半导体之间存在电子和空穴的扩散运动，使得PN结的两侧形成电场。

当PN结两侧的电场达到平衡状态时，就形成了二极管的基本结构。

2. PN结的导通与截止在二极管中，当PN结两侧的电场受到外加电压的影响时，会发生两种状态：导通和截止。

当外加电压为正向电压时，会使得PN结两侧的电场受到压制，从而形成低电阻通道，使得电流流过二极管，这个状态称为导通状态。

而当外加电压为反向电压时，会使得PN结两侧的电场增强，形成高电阻通道，导致电流无法通过二极管，这个状态称为截止状态。

3. PN结的特性PN结在导通与截止状态下的特性也称为二极管的特性。

在导通状态下，二极管的阻值很小，能够使得电流流过；而在截止状态下，二极管的阻值很大，使得电流无法通过。

根据二极管导通与截止的特性，可以实现二极管的整流、限流、稳压等功能。

二、二极管的结构1. 硅二极管硅二极管是由P型硅半导体和N型硅半导体组成的。

硅二极管的导通电压一般在0.6V左右，具有较高的导通能力和耐压能力，因此在工程中广泛应用。

2. 锗二极管锗二极管是由P型锗半导体和N型锗半导体组成的。

锗二极管的导通电压一般在0.3V左右，具有较低的导通能力和耐压能力，因此在工程中应用的较少。

三、二极管的特性1. 正向导通特性二极管的正向导通特性是指当二极管两端加上正向电压时，导通电流与电压之间的关系。

在正向导通特性下，二极管的导通电压一般在0.6V左右，此时二极管的正向电流随着电压的增大而增大。

2. 反向截止特性二极管的反向截止特性是指当二极管两端加上反向电压时，导通电流与电压之间的关系。

在反向截止特性下，二极管的截止电压一般在5V以上，此时二极管的反向电流随着电压的增大而急剧增大。

3. 正向导通时间与反向恢复时间正向导通时间是指二极管从截止状态向导通状态转换所需要的时间；反向恢复时间是指二极管从导通状态向截止状态转换所需要的时间。

二极管基本电路知识点总结一、二极管的基本特性二极管是一种具有两个电极的电子器件，通常由P型半导体和N型半导体材料组成。

在二极管的两端加上适当的电压时，可以通过控制二极管的导电方向来实现电流的流动。

1. 正向导通和反向截止二极管在正向电压下导通，而在反向电压下截止。

在正向导通状态下，当二极管两端的电压超过一定的阈值电压（一般是0.7V），电流开始从P型半导体流向N型半导体，形成正向电流。

而在反向电压下，二极管的两端没有电流通过，处于截止状态。

2. 饱和电流和截止电流当二极管处于正向导通状态时，会有一个较小的正向饱和电流通过二极管。

而在反向截止状态下，只有一个极小的反向截止电流通过二极管。

这两个电流是二极管的基本参数，需要在实际电路设计中进行考虑。

3. 二极管的正向电压降在正向导通状态下，二极管的两端会有一个正向电压降（一般是0.7V），这是二极管的一个重要特性。

在实际电路中，需要考虑二极管的正向电压降对电路的影响。

4. 二极管的反向击穿当反向电压超过二极管的击穿电压时，会导致二极管的击穿现象。

这会导致电流迅速增大，可能损坏二极管。

因此在实际电路设计中，需要避免二极管的反向击穿现象。

以上是二极管的基本特性，了解这些特性有助于我们在电路设计过程中正确选择和使用二极管，确保电路的正常工作。

二、常见的二极管电路在实际电路设计中，二极管常常作为整流器、稳压器、开关和限流器等功能模块使用。

以下是常见的二极管电路实例：1. 整流电路整流电路通常通过二极管将交流电信号转换为直流电信号。

常见的整流电路有半波整流电路和全波整流电路。

半波整流电路中，二极管只让一个半周的正弦波通过，而全波整流电路中，通过使用四个二极管可以让整个正弦波通过，以实现更加完全的整流。

2. 稳压器电路稳压器电路通过使用二极管的稳压特性来实现对电压的稳定输出。

常见的稳压器电路有稳压二极管稳压器和集成稳压器，它们可以在电路中起到对输出电压进行稳定的作用。

二极管的相关知识点总结一、二极管的基本结构二极管是一个由P型半导体和N型半导体直接接触形成的二级结构。

在二极管的正向工作状态下，P型半导体的空穴和N型半导体的自由电子向结合区扩散。

在反向工作状态下，由于空穴和自由电子的扩散，形成电场，使得二极管无法导通。

1. PN结在二极管中，P型半导体和N型半导体的结合区域称为PN结。

在PN结的结合区，由于P型半导体的空穴和N型半导体的自由电子的迁移，形成一个电势垒。

当外加电压大于电势垒时，二极管处于正向工作状态，可以导通。

当外加电压小于电势垒时，二极管处于反向工作状态，无法导通。

2. 二极管的符号二极管的符号一般是一个箭头指向一个三角形。

箭头表示流动的电流方向，三角形表示P型半导体。

二、二极管的特性二极管具有许多重要的特性，包括正向导通特性、反向截止特性、稳压特性等。

1. 正向导通特性在正向工作状态下，二极管具有很低的正向电阻，可以导通大电流，符合欧姆定律。

二极管的正向导通特性可以用正向电压和正向电流的关系曲线来表示。

2. 反向截止特性在反向工作状态下，二极管的反向电流很小。

这是因为在反向工作状态下，由于电势垒的存在，使得电子和空穴不容易通过PN结，从而使得二极管无法导通。

3. 稳压特性在一定范围内，二极管的反向电流与反向电压呈指数关系。

这种特性可以用来设计稳压电路，保证电路中的元器件在一定的电压下可以正常工作。

三、二极管的应用由于二极管具有许多重要的特性，它在电子行业具有广泛的应用，包括整流、稳压、开关等。

1. 整流二极管可以用作整流器，将交流电转换为直流电。

在正向工作状态下，二极管可以导通电流，将交流电的负半周去掉，从而实现整流的作用。

2. 稳压二极管的稳压特性可以用来设计稳压电路，保证电路中的元器件在一定的电压下可以正常工作。

常见的稳压电路包括稳压二极管、Zener二极管等。

3. 开关二极管可以用作开关，当处于正向工作状态时可以导通，处于反向工作状态时无法导通。

半导体二极管及其应用电路1．半导体的特性自然界中的各种物质,按导电能力划分为:导体、绝缘体、半导体。

半导体导电能力介于导体和绝缘体之间。

它具有热敏性、光敏性（当守外界热和光的作用时，它的导电能力明显变化）和掺杂性(往纯净的半导体中掺入某些杂质，会使它的导电能力明显变化)。

利用光敏性可制成光电二极管和光电三极管及光敏电阻;利用热敏性可制成各种热敏电阻;利用掺杂性可制成各种不同性能、不同用途的半导体器件,例如二极管、三极管、场效应管等。

2．半导体的共价键结构在电子器件中,用得最多的材料是硅和锗,硅和锗都是四价元素,最外层原子轨道上具有4个电子,称为价电子。

每个原子的4个价电子不仅受自身原子核的束缚,而且还与周围相邻的4个原子发生联系,这些价电子一方面围绕自身的原子核运动,另一方面也时常出现在相邻原子所属的轨道上。

这样,相邻的原子就被共有的价电子联系在一起,称为共价键结构。

当温度升高或受光照时,由于半导体共价键中的价电子并不像绝缘体中束缚得那样紧,价电子从外界获得一定的能量,少数价电子会挣脱共价键的束缚,成为自由电子,同时在原来共价键的相应位置上留下一个空位,这个空位称为空穴, 自由电子和空穴是成对出现的,所以称它们为电子空穴对。

在本征半导体中,电子与空穴的数量总是相等的。

我们把在热或光的作用下,本征半导体中产生电子空穴对的现象,称为本征激发,又称为热激发。

由于共价键中出现了空位,在外电场或其他能源的作用下,邻近的价电子就可填补到这个空穴上,而在这个价电子原来的位置上又留下新的空位,以后其他价电子又可转移到这个新的空位上。

为了区别于自由电子的运动,我们把这种价电子的填补运动称为空穴运动,认为空穴是一种带正电荷的载流子,它所带电荷和电子相等, 符号相反。

由此可见, 本征半导体中存在两种载流子:电子和空穴。

而金属导体中只有一种载流子——电子。

本征半导体在外电场作用下,两种载流子的运动方向相反而形成的电流方向相同。

二极管相关专业知识点总结引言二极管是电子学中最基本和最常见的电子元器件之一。

它由半导体材料制成，具有只允许电流在一个方向通过的特性。

二极管在电子设备中扮演着至关重要的角色，广泛应用于电源、放大、逻辑门、光电子技术等领域。

本文将对二极管的相关专业知识点进行总结，包括二极管的基本原理、结构、工作特性、应用及其相关参数等内容。

一、二极管的基本原理二极管的基本原理是PN结的行为原理。

PN结是由P型半导体和N型半导体相接而成的结构。

P型半导体中的空穴是主要的载流子，而N型半导体中的电子是主要的载流子。

当两种半导体材料结合在一起时，电子从N区域流向P区域，空穴从P区域流向N区域，这种过程被称为扩散。

在扩散过程中，电子与空穴发生复合，形成静态电荷层，称为扩散层。

扩散层在PN结两侧形成了电势差，这个电势差称为势垒。

当PN结两侧无外界电压时，势垒会阻碍电流的流淌，这个状态被称为截止状态。

当外加正向电压时，即P端毗连正极，N端毗连负极，势垒减小，使得空穴从P区域流向N区域，电子从N区域流向P区域，形成电流通过的状态，这个状态被称为正向偏向。

当外加反向电压时，即P端毗连负极，N端毗连正极，势垒增大，阻碍电流流淌，这个状态被称为反向偏向。

正向偏向和反向偏向时二极管的主要工作状态。

二、二极管的结构传统的二极管是由硅或砷化镓等半导体材料制成，具有结构简易的特点。

它通常由两个掺杂相反杂质的半导体层组成，正负电极毗连在其两端。

正负极的毗连方式决定了二极管的正向和反向电流的性质。

除了传统的二极管之外，还有其他类型的二极管，如肖特基二极管、肖特基势垒二极管、发光二极管等。

这些新型二极管的结构和工作原理相比传统二极管更为复杂，但在特定的应用领域具有更优越的性能。

三、二极管的工作特性1. 正向特性二极管在正向偏向时，会有一个正向电压和正向电流之间的干系。

当正向偏压小于二极管的正向开启电压时，电流很小，称为反向饱和电流。

当正向偏压大于正向开启电压时，电流急剧增加，表现出电流和电压呈指数增长的特性。
