建筑制图--组合体的投影图(课堂PPT)

建筑制图--组合体的投影图(课堂PPT)

.
31
组合体投影图中相邻两线框的含义
.
32
.
33
5.线条、线框的含义
.
34
锥面 柱、球面 锥面 圆、平面
.
柱曲面、平面
35
二、读图的基本方法与步骤
1.基本方法
在阅读组合体的投影图时，主要运用的方法有形体分析法和线面分析法。一 般做法是将两种方法结合起来运用，以形体分析法为主，以线面分析法为辅。
.
4
（2）切割
从基本立体中切掉或挖掉若干部分称为切割，通过切割 （或主要通过切割）的方式而形成的组合体就是切割型组 合体。
.
5
（3）综合 由叠加和切割两种方式综合形成的组合体就是综合型组合体。
.
6
二、组合体表面衔接方式
（1） 堆砌（共面）
不应画线
无分界线
共面——
无分界线
.
7
（1） 堆砌（表面相错） 有分界线
.
27
第三节 组合体三面图的读法
读图——也称看图。 根据所画出的多面正投影图，运用投影规律
和画图规则，综合多面正投影图表达的信息，想 象出组合体的 空间形状。
画图——运用正投影法表达组合体； 读图——画图的逆过程。
画图是由物到图，读图则是由图到物。
.
28
一、读图应具备的基本知识
1.熟练地运用“三等”关系
3.基本形体的投影特征
掌握基本形体的投影特征，这是阅读组合体投影图必不可少的基本知识，例如三棱柱、四 棱柱、四棱台等的投影特征和圆柱、圆台的投影特征。掌握了这些基本形体的投影，便于用形 体分析法来阅读组合体的投影图。
4.各种位置直线、平面的投影特征
各种位置直线包括一般线和特殊位置线。各种位置平面包括一般面和特殊位置平面。掌握 了各种位置直线和各种位置平面的投影，便于用线面分析法来阅读组合体的投影图。

工程制图组合体PPT课件

工程制图组合体PPT课件

1、基本体的尺寸标注（1）
1、基本体的尺寸标注（2）
2、切割体的尺寸标注（1）
2、切割体的尺寸标注（2）
3、相交立体的尺寸标注（1）
3、相交立体的尺寸标注（2）
THANK
YOU
SUCCESS
2019/4/20
4、机件上常见端盖、底板和法兰盘的尺寸标注（1）
4、机件上常见端盖、底板和法兰盘的尺寸标注（2）
如右图所示的支架， 可分解成底板、竖板、 凸台三部分。然后又 分别进行了挖切。
选择主视图的原则是： 1、形体特征原则：最能反映组合体的形状特征，即反映最大
的信息量的视图。
如右图所 示一把水壶， 哪幅图选为主 视图最佳？
特征欠佳
特征显著
选择主视图的原则是： 2、视图中的虚线要少：应 使各视图中的虚线应尽量 少。 3、摆平放稳：能够使组合 体处于一种能摆正、并 平稳放置在水平向上的 位置。 按照上述原则，对右图 所示的支架进行主视图选择， 通过对六个投射方向的视图 进行比较，A投射方向的视 图作为主视图最佳。
3、善于把握视图中形体之间连接关系的图线 如图，两种支架具有不 同的结构形状，找出视 图中的不同点。
如图,两种相贯体具有 不同的结构形状，找出 视图中的不同点。
1、形体分析法看图——主要用于看叠加式组合体的视图 看图要领： 肋板
（1）认识视图抓特征。 凸台 （2）分线框对投影。 （3）看内部结构及细 节。 （4）综合起来想整体 底板 形状。
圆筒
耳板
2、线面分析法看图——主要用于看切割式组合体的视图
从线和面的角度去分析物体的形成及构成形体各部分的形状 与相对位置的方法。
最终结果
THANK
YOU
SUCCESS

组合体ppt课件

组合体ppt课件
9;
b'
d'
e'
c'
yy
a
b
d
ce
a" b" d"
e" c"
两圆柱正交
（1）求特殊点A、B、C （2）求一般点D、E （3）连线
yy
9
二、相贯线的近似画法
条件：两圆柱正交且尺寸相差较大
以a为圆心，D/2为半径做弧，交尺寸较小的圆 柱的轴线于一点，即得圆心
10
三、相贯线的特殊情况
挖切型组合体
叠加型组合体
综合型组合体
14
（一）叠加型
画叠加型的组合体三视图时，在形体分析的基础上， 按照形体的主次和相对位置，逐个地画出每一部分形体的 三视图，叠加起来，即得整个组合体的各个视图。
15
（二）挖切型
先按挖切前的基本形体来画，然后逐一地分析并画出被挖 切部分的三视图。
16
（三）综合型

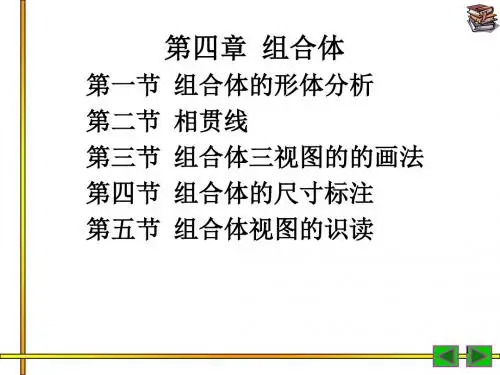

第四章 组合体
第一节 组合体的形体分析 第二节 相贯线 第三节 组合体三视图的的画法 第四节 组合体的尺寸标注 第五节 组合体视图的识读
1
第一节 组合体的形体分析
一、形体分析法
将组合体分解成若 干个基本形体，分析它 们之间相对位置和组合 形式的方法，称为形体 分析法。
对组合体的形体分 析，一方面要分析组合 体由哪几部分组成，另 一方面要分析个部分的 组合形式、相对位置及 两相邻形体间的表面连 接关系。
切去右上 角长方体
画基线和长 方体三视图
19
检查修 改底稿
描深完 成全图
20
1、共轴相贯—相贯线为圆
两个相交的回转体具有公共轴线时，其相贯线为圆， 在与公共轴线平行的投影面上的投影为直线。

组合体 精品课件

组合体 精品课件
返回
（一）组合体的形体分析
组合体——由两个或两个以上的基本形体组成的物体。 两个简单形体的结合情况为：叠加、相切、相贯和切割。 形体分析法——把形状较复杂的立体分析成基本几何体构成
的方法。 分析时要明确组合方式；各基本形体的相对位置和表面连接
关系 。
下图所示的机件可看成由底板、肋板、支撑 板和套筒组成的。
例题一
例题二
例题三
返回
【例1】
作图步骤：
1、形体分析；
2、确定安放位置和正立 面投影图的投影方向；
3、确定投影图数量，选 比例，定图幅； 4、绘制投影图 5、标注尺寸
6、检查无误后，按规定 线型加深图线
正立面投影方向
返回
步骤一
返回
步骤二
返回
步骤三
返回
步骤四
返回
步骤五
返回
完成
返回
（五）识读组合体视图
物
画读 图图
图
1.识读要点
(一) 必须几个视图对应联系起来看 (二) 明确视图中线框和图线的含义 (三) 从反映形体特征的视图开始 (四) 联系起来综合构思
一个视图不能确定物体的形状
1.几个视图联系起来识读
一个视图一般是不能确定物体形状的，有时两个视图也不能确 定物体的形状。如图所示的几个物体，虽然它们的主视图是相 同的，但由于俯视图、左视图不同，形状差别很大；
[例4-4] 读懂图4-19所示支座的视图。
⑴分解视图
从主视图着手，将图形 分解成若干部分，如图中 的1、2、3三个部分。
图4-19 形体分析法读图
⑵投影关系 ⑶单个想象
根据视图间投影规律，找出分解后各组成部分 在各视图中的投影。
根据分解后各组成部分的视图想象出各 自的空间形状，如下图所示。

组合体的三视图工程制图课件

组合体的三视图工程制图课件

实例一
实例三
轴承座的三视图解读：通过分析主视 图中的圆形轮廓和阶梯状结构，以及 俯视图中的圆形开槽，可以确定轴承 座的形状和尺寸。
机座的三视图解读：通过分析主视图 中的长方体结构和俯视图中的圆形孔 洞，可以确定机座的形状和尺寸，并 理解其内部结构。
实例二
减速器的三视图解读：通过解读主视 图、左视图和俯视图，可以全面了解 减速器的整体结构和各部分的位置关 系。
感谢观看
SketchUp
SketchUp是一款易于学习的三维建模软件，适 用于初学者和专业人士，支持三视图的绘制。
3
SolidWorks
SolidWorks是一款功能强大的三维CAD软件， 支持各种工程设计和分析，也支持三视图的绘制 。
三视图绘制软件操作技巧
学习软件基本操作
掌握软件的基本操作是绘制三 视图的基础，如线条的绘制、
编辑和删除等。
熟悉视图切换
在绘制三视图时，需要熟练掌 握视图之间的切换，以便更好 地观察和绘制各个面的视图。
学习图层管理
图层管理是软件绘图中非常重 要的功能，通过合理地创建和 编辑图层，可以更好地组织和 管理图纸。
掌握尺寸标注
在绘制三视图时，尺寸标注是 非常重要的，需要掌握各种标
注方法和技巧。
THANKS
三视图在电子工程中的应用
电路板设计
在电子工程中，三视图常用于电路板的设计和制 造，展示电路板的布局和元件的相对位置。
元件封装绘制
在电子工程中，三视图用于绘制元件的封装图， 提供元件的尺寸和引脚信息。
复杂系统分析
对于复杂的电子系统，三视图能够提供更全面的 信息，帮助工程师进行系统分析和优化。
06
CATALOGUE

第04章组合体的视图ppt课件

第04章组合体的视图ppt课件

14. 对称机件
120 20
160
当对称机件的图形只画一半或略大于一半时，尺寸线应 略超过对称中心或断裂处的边界线，并在尺寸线一端画出箭头。
4.4 组合体的尺寸标注
★ 标注尺寸的基本要求
正确：要符合国家标准的有关规定。 完全：将确定组合体各部分形状大小及相
对位置的尺寸标注完全，不遗漏， 不重复。 清晰：尺寸布置要整齐、清晰，便于阅读。
除第三章介绍的内容外还应注意：
1.注意抓特征视图
形状特征视图 ——最能反映物体形状特征的那个视图。
俯视图为形状特征视图
位置特征视图
——最能反映物体位置特征的那个视图。
位置特征视图
⒉ 注意反映形体之间连接关系的图线
3．要将几个视图联系起来看
一个视图不能唯一确定物体的形状 主视图、俯视图形状相同，但物体的形状可不同
• 对投影确定形体
利用“三等”关系，划分出每一部分的三个投 影，想象出它们的形状。
• 面形分析攻难点
当形体由切割方式形成时，常采用面形分析法 对形体主要表面的形状进行分析，进而准确地想象 出形体的形状。
• 综合起来想整体
抓住位置特征视图，分析各部分间的相互位置 关系，综合起来想象出物体的整体形状。
例：已知物体的三视图，想象出物体的形状
5.1 组合体的组合方式及表面 过渡关系
5.2 组合体的画图方法 5.3 组合体视图的阅读方法 5.4 组合体的尺寸标注
本章小结
结束放映
由基本形体叠加或切割而成的形体称为组合体
5.1 组合体的组合方式 及表面过渡关系
组合体的组合方式
叠加
切割
2. 组合体相邻表面的连接方式 平齐 相错
相切
4×

工程制图教学课件第六章组合体

工程制图教学课件第六章组合体
二、叠加型组合体三视图画图步骤
套筒
支撑板
肋板
底板
10/5/2020
二、叠加型组合体三视图画图步骤
1.形体分析
形体分析要弄清以下问题： 组合体可分成几个组成部分？各组成部分形状如何？ 相对位置？组合形式是什么样的？
2.确定主视图
（1）确定组合体的放置位置
（2）确定主视图方向
选择主视图方向的原则是：主视图应该最能反映组合 体的各组成部分形状特征以及相对位置，而且相对其他投 影图中虚线最少。
10/5/2020
三、组合体形体间表面链接关系
2.相交
两立体表面相交，在相交处应画出交线即相贯线的 投影。
10/5/2020
三、组合体形体间表面链接关系
10/5/2020
6.2 组合体三视图画法
一、组合体画图分析方法
一、组合体画图分析方法
1.形体分析法
根据组合体的形状，将其分解成若干部分，弄清各部 分的形状和它们的相对位置及组合方式，分别画出各部分 的投影。
10/5/2020
三、基本体尺寸标注
二、基本体尺寸标注
10/5/2020
三、带有截交线相贯线的基本体尺寸标注
三、带有截交线相贯线的基本体尺寸标注
50 20
50 20
52 52 56 18
18 56
×
20
20
×
注意: 不能在截交线上直接注尺寸！
10/5/2020
三、带有截交线相贯线的基本体尺寸标注
10/5/2020
三、切割型组合体三视图画图步骤
（3）对于切割下来的形体较复杂的情况，需要用线面分析法画图。
10/5/2020
6.3 组合体尺寸标注

工程制图第5章组合体

工程制图第5章组合体

1）
2）
3）
4）
3．要找出特征视图
左视图为物体的位置特征视图
4． 要弄清视图中“图线”的含义
曲面轮廓素线 轴线
交线投影 面的投影
5． 要弄清视图中“线框”的含义
锥面
内外柱面
平曲组合
柱、球面 锥面 圆平面
锥、平面
平面
圆柱孔
6． 要判断出相邻表面间的相对位置
前、中、后面 左、右面
相交面
左、右面
上、下面
2. 定形尺寸
14 52
11 40 9
14
8
3. 定位尺寸
6 44
24 31
24 8
40
9 11
31
4. 总体尺寸
14
14 6
52 44
总体尺寸
三
、
11
基
本
立
体
的
尺
寸
标
注
8
8
7
13
14
13
11
14
12
(12)
7
16
16
ø 13
ø 13
ø8
ø8
15
15
ø 15
ø 15
ø 15
5
10
13
15
四、总体尺寸
尺寸线成为中心线的延长线 尺寸线与中心线重合 尺寸线与轮廓线重合
(1) 尺寸线不能用其它图线代替，一般也不得与其它图线重合或画在其延长线上。 (2) 标注线性尺寸时，尺寸线必须与所标注的线段平行。
5. 同一张图上，数字及箭头的大小应保持一致
数字与箭头太小
数字与箭头太大
数字要采用标准字体，且书写工整，不得潦草。在同一张 图上，数字及箭头的大小应保持一致。

《工程制图组合体》课件

《工程制图组合体》课件

整或产生歧义。
错误标注
02
在标注尺寸时，容易出现错误，如尺寸线与图样轮廓线重合、
尺寸数字注写不准确等。
不规范标注
03
在标注尺寸时，容易忽略规范要求，如尺寸界线不与被注边缘
平行、尺寸数字书写不规范等。
04 组合体的截交与相贯
截交线的概念与性质
总结词
截交线是平面与立体表面相交所得的交线，它具有封闭性和 几何特性。
《工程制图组合体》 PPT课件
目录
• 组合体的基本概念 • 组合体的投影 • 组合体的尺寸标注 • 组合体的截交与相贯 • 组合体的读图与画图
01 组合体的基本概念
组合体的定义
组合体
由两个或两个以上的基 本几何体通过叠加或挖 切的方式组合而成的立 体。
基本几何体
长方体、圆柱体、圆锥 体、球体等。
详细描述
截交线是平面与立体表面相交时形成的交线，它通常是封闭 的。根据平面的位置和立体的形状，截交线可能是一个点、 一条直线或一个平面曲线。截交线的几何特性取决于立体表 面的形状和与平面相交的方式。
相贯线的概念与性质
总结词
相贯线是两个立体相交时形成的交线，它具有特定的几何性质和作图方法。
详细描述
相贯线是两个立体相交时形成的交线，其形状取决于立体的形状、大小和相对位 置。相贯线通常是封闭的曲线或折线，也可能是一个点或一条直线。在工程制图 中，相贯线的作图方法通常包括表面取点法和辅助平面法。
培养空间想象能力和分析解 决问题的能力。
为后续学习工程制图、机械 设计等课程打下基础。
在实际工程中，能够根据需 要设计合理的组合体结构， 提高工程质量和效率。
02 组合体的投影
投影法的基本概念

建筑设计组合体(共56张PPT)

建筑设计组合体(共56张PPT)

§12-2 组合体的尺寸标注
一、基本几何体尺寸注法 二、 截割体、相贯体的尺寸标注 三、组合体的尺寸标注
一、基本几何体的尺寸标注
（ ）
一、基本几何体的尺寸标注(续)
60°
一、基本几何体的尺寸标注(续)
一、基本几何体的尺寸标注(续)
二、 截割体、相贯体的尺寸标注
1、截割体的尺寸标注
既要标注形体 的长、宽、高三向 尺寸，还应标注确 定截割面位置的尺 寸，却不标注截交 线形状的尺寸。因 为截平面的位置确 定，截交线的形状 大小便已确定。
•平面的非实形投影 ② 一个曲面的投影 ③ 相切表面的投影
2）特殊情况 ① 两个相等面的完 全重影
② 两个不相等重影面
的完全重影
V V
③ 两个不相等重影面的未重合部分 ④ 一个孔洞
⑤ 任意曲率的曲面 不述及
（3） 相邻两线框
一般面切左前上角
V
1）两线框的公共边是线的投影 表示连接相交的两个面
（3） 相邻两线框（续）
2、相贯体的尺寸标注
三、组合体的尺寸标注
1、尺寸分类: ⑴ 定形尺寸 ⑵ 定位尺寸 ⑶ 总尺寸
注意组合 体尺寸分类仅 仅为了尺寸标 注完整，有些 尺寸既为定形 尺寸又是定位 尺寸或总尺寸， 所以实际上并 不标注尺寸类 型。
2、尺 寸 基 准
定位的基准, 即定位尺寸的起点。
高度方向基准
宽度方向基准
长度方向基准
§12-3 组合体投影图的阅读
一、读图的基本方法
二、读图的一般步骤
三、已知组合体的两个投影图 补画第三个投影图(二补三)
四、读图注意
一、读图的基本方法
1、形体分析法
运用各种基本体的投影特性及其三面投影关 系—数量关系和方位关系，尤其是长对正、高平齐 、
