建筑制图与识图课题6 组合体的投影

图这是立体图
（3）定比例，选图幅，布置视图：要尽量选 用1：1的比例，所选的图纸幅面要比绘制 的面积大一些，以便标注尺寸和画标题栏。 布图时，应将视图匀称地布置在幅面上。
（4）画底稿、校核和加深图线：如图6-7所示。 画图时应保持各形体之间的正确位置关系和表 面关系。底稿完成后，应认真检查全图，改正 错、漏部分，再以实物与三视图对照完成。
两部分的左端面平齐，在左视图中，两平面分界处应无线，如图6-2 （b）所示。
(2)两平面不平齐，分界处应有线。图6-2中，形体上下两部分的前 端面不平齐，则在正视图中应画出其分界线。
无线
有线
图3-19 表面连接关系（一）
图6-2 表面连接关系（一）
(3)两平面、平面与曲面、两曲面相交，交界处应有线。图6-3 （b）所示物体的平面与曲面相交，在正、左视图中均应画出交线的投 影，如图6-3（a）所示。
二、作图举例 【例6-1】 画出如图6-6所示台阶的三视图。 【分析】
(1)形体分析：从图6-6中可以看到台阶是由栏板和踏 步板组合而成的叠加式组合体。中间由三块从大到小的 四棱柱体按由下而上叠加当作踏步板，左右两侧则由两 块五棱柱体叠靠在一起作为拦板。
(2) 选择视图。作图前先选好台阶的最佳安放位置。如 图6-6所示，台阶应平放，确定最能反映台阶特征的方向 作为主视图，同时确定视图的数量。
直径尺寸尽量注在投影为非圆的视图上，半径尺 寸必须注在投影为圆的视图上。同一形体的尺寸 应尽量集中标注，以便读图时查找。
尺寸尽量不在虚线上标注。
尺寸尽量注在图形之外，避免尺寸线、尺寸界线 与轮廓线相交，并布置在两视图之间，方便读图
在标注尺寸时，上述各点有时会出现不能完全兼 顾的情况，必须在保证标注尺寸正确、完整、清 晰的条件下，合理标注。
物体通常按使用时的工作位置放置。工程形体按照制造加工时的位置摆正放平。 (2)选择正视图的投影方向 选择正视图的投影方向时，应使正视图尽可能多地反映物体的形状特征及各
组成部分的相对位置关系。 选择正视图投影方向时，还要考虑尽可能减少视图中的虚线。如图6-5
（a）所示，正视图投影方向选择较好，图6-5（b）选择就不合适。
组合体的组合形式通常有三种：叠加式、切割式和既有叠加又有切 割的综合式，如图6-1所示。
图6-1 组合体的组合形式
一、形体分析法
3、基本体表面之间连接关系 组合体各部分表面间的连接关系有平齐、不平齐、相交和相切等形
式，各有不同的表达要求。 (1)平面与平面平齐，连接处无分界线。图6-2（a）所示形体上下
(4)平面与曲面、两曲面相切，相切处应无分界线。图6-4（b）所 示物体两部分的平面与曲面相切，在正、左视图中，平面与曲面相切处 不应画分界线，相应投影只画到切点处，如图6-4（a）所示。
无线
有线
图6-3 表面连接关系（二）
图6-4 表面连接关系（三）
任务2、组合体投影图的画法
画组合体投影图时，采用的基本方法是形体分析法， 它可以使复杂形体简单化。
【例6-2】画出切割式组合体的三视图。
（1）形体分析：该形体可以分析为由长方体三次切割而成，如图6-8所示。
图6-8 切割式组合体的形体分析
（2）选择视图：以箭头所指作为主视图的投影方向，可明显地反映形状特征， 其他投影均无虚线，图纸利用也较合理。
（3）画底稿、校核和加深图线：如图6-9所示。首先画出长方体的三视图，从 主视图着手先切去梯形块Ⅰ，并补全另两面视图，再切去半圆柱Ⅱ，应从投影特 征明显的左视图入手，然后画主视图和俯视图，最后切去梯形口Ⅲ，先画俯视图 （投影特征明显），再求出主视图ቤተ መጻሕፍቲ ባይዱ左视图中因切割而产生的交线。底稿画完后，
图6-5 尽可能减少视图中的虚线
3、 定比例，选图幅，布置视图
4、 画底稿、校核和加深图线。
画图的先后顺序：一般是先画主要部分，后次要部分； 先画基本形体，再画切口、穿孔、圆角等细部结构。
画各部分的投影时，应从其反映形状特征的投影开始 画起（如先画圆柱反映为圆的投影），三个视图配 合着画完该部分。切记不要画完组合体的一个视图 后，再画另一视图，对于截交线、相贯线更应如此， 才能保证投影正确和提高画图速度。
二、叠加式组合体的尺寸标注
为了将叠加型组合体的尺寸标注齐全，应按下列步骤进行： （1）对组合体进行形体分析。如图6-10所示窨井由五个基本形体组合而 成，底板和井身都是四棱柱，盖板是四棱台，连接井身的两个管子是圆柱体。 （2）有序地标注每一组成部分的定形尺寸，如图中的定形尺寸有：主视 图中的8，俯视图中的50是底板高、宽、长的尺寸；主视图中的65、俯视图 中的40是井身高、宽、长的尺寸；主视图中的6和主、左视图中的30是盖板 的高和上底面的长、宽尺寸；主、左视图中的φ30和20是两管子的底面直径
应认真检查全图，按规定线型加深，最后完成全图。
图6-9 切割式组合体的画图步骤
任务3 组合体的尺寸注法
一、尺寸标注的基本要求
组合体标注尺寸的目的是确定物体各部分形状的大小和相 对位置。这是一件非常细致的工作，微小的疏忽、遗漏和 含糊不清，都可能给施工带来严重的损失。在进行标注时 要符合国家标准关于尺寸标注的规定即正确，然后要做到 完整、清晰、合理。
课题6 组合体的投影
学习目标：
1. 掌握形体分析法和线面分析法
2. 熟练掌握绘制和阅读简单组合 体投影图的方法与步骤
3. 掌握组合体投影图的尺寸注法 。所注尺寸要求完整、清晰，并 符合国家便准的有关规定。
任务1 形体分析法及组合体表面连接处画法

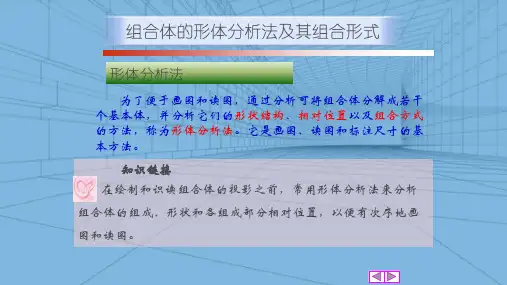

1、形体分析法 概念：以基本体为单元，先分解后综合的一种分析方法。在对组合体进 行画图、读图和标注尺寸的过程中，一般都是运用形体分析法把组合体 分解成若干基本体，然后再弄清它们之间的相对位置、组合方式及表面 连接关系。 2、组合形式
一、画图步骤： 1、形体分析：首先应对组合体进行形体分析，弄清 它的各部分的形状特征、相对位置、组合形式以及各
。 表面之间的连接关系
2、 选择主视图 视图选择的基本原则是：用最简单、最明显的一组视图来表达物体的形状，
而且视图的数量要最少。即用尽量少的视图把物体完整、清晰地进行表达。 (1)确定物体的放置位置
（1）完整 为了将尺寸标注得完整，在组合体视图上，一般需标注下
列几类尺寸。
定形尺寸：确定组合体各组成部分的长、宽、高三个方向 的大小尺寸。
定位尺寸：确定组合体各组成部分的相对位置的尺寸。 总体尺寸：确定组合体外形的总长、总宽、总高尺寸。
任务3 组合体的尺寸注法
（2）清晰 为了将尺寸注得清晰，应注意以下几点： 尺寸尽量标注在反映形体特征最明显的视图上
