压铸国家标准对照

一、适用范围适用于公司所有压铸模具设计、制造、验收。

二、压铸模具技术条件模具设计制造除应符合中华人民共与国国家标准UDC 621、725、22 GB8844外还应做到如下要求:1、零件技术要求1)、模具零件,其材质与热处理硬度符合表1-1的规定。

2)、浇口套及易拉伤部位成形零件经淬火工艺处理后,进行氮化处理,氮化层深度为0、08-0、15,硬度≥600HV、。

3)、模具支脚模沿厚度应符合表1-2的规定。

4)、模具顶杆板后平面至动模板安装平面的距离应符合表1-2的规定。

5)、模具拉棒螺纹孔应符合表1-2的规定。

6)、模具与压室结合尺寸必须与公司提供的压室法兰尺寸一致,不得中间增加过渡套。

8)、模具非工作部位棱边均应倒角或倒圆,成形部位未注注明的圆角按R0、5㎜制造。

型面与分型面或型芯、顶杆等相配合的边缘不得有倒角或圆角。

2、总装技术要求！)、合模后分型面应紧密贴合,局部间隙不得大于0、05㎜(不包括排气槽)。

2)、热态模具的合模间歇不大于0、1㎜。

3)、模具分型面对动、定模板安装平面的不平行度应符合表1-3的规定。

4)、在分型面上定、动模镶块平面应分别与定、动模板平齐,允许略高(不得低于),800吨以下压机模具不大于0、05㎜,800吨以上压机模具不大于0、10㎜。

5)套板与各镶块的配合面,在分型面上100㎜内,允许有两处小于0、1㎜的缝隙,但其长度应小于15㎜。

6)滑块运行应平稳,合模后滑块与楔紧块应压紧,接触面积不小于四分之三,开模后定位应准确、可靠。

8)、模具套板应有足够的刚性与强度,在承受压铸机锁模力与金属液压力下,不发生影响使用的变形。

9)、型腔的反压力中心尽可能接近压铸机合模中心,以免压铸机受力不均,造成合模不严。

10)、导柱伸出长度不得低于型腔最高点。

11)模具所有活动部分,应保证位置准确、动作可靠,不得有歪斜与卡滞现象。

滑块滑座等易磨易损部件、导柱与导套、推板导柱与导套、顶杆等易磨易损件应考虑摩擦副,同时均应采用刚性好、强度高的耐磨、耐热材料。

1. 铝合金压铸件GB/T 15114-941.1主题内容与适用范围本标准规定了铝合金压铸件的技术要求,质量保证,试验方法及检验规则和交货条件等.本标准适用于铝合金压铸件.1.2铝合金GB/T 15115-94序号合金牌号合金代号化学成份力学性能(不低于)硅铜锰镁铁镍钛锌铅锡铝抗拉强度伸长度布氏硬度HB5/250/301YZA1Sil2YL10210.013.0≤0.6≤0.6≤0.05≤1.2≤0.3余2202602YZA1Si10Mg YL1048.010.5≤0.30.20.50.170.30≤1.0≤0.3≤0.05≤0.01余2202703YZA1Si12Cu2YL10811.013.01.02.00.30.90.41.0≤1.0≤0.05≤1.0≤0.05≤0.01余2401904YZA1Si9Cu4YL1127.59.53.04.0≤0.5≤0.3≤1.2≤0.5≤1.2≤0.1≤0.1余2401855YZA1Si11Cu3YL1139.612.01.53.5≤0.5≤0.3≤1.2≤0.5≤1.0≤0.1≤0.1余2301806YZA1Si17Cu5Mg YL11716.018.04.05.0≤0.50.450.65≤1.2≤0.1≤0.1≤1.2余220<17YZA1Mg5Sil YL3020.81.3≤0.10.10.44.55.5≤1.2≤0.2≤0.2余2202702.引用标准GB1182 形状和位置公差代号及其标准GB2828 逐批检查计数抽样程序及抽样表(适用于连续的检查)GB2829 周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查) GB6060.1 表面粗糙度比较样块铸造表面GB6060.4 表面粗糙度比较样块抛光加工表面GB6060.5 表面粗糙度比较样块抛(喷)丸,喷砂加工表面GB6414 铸件尺寸公差GB/T11350 铸件机械加工余量GB/T15115 压铸铝合金3.技术要求3.1化学成分合金的化学成分应符合GB/T15115的规定.3.2力学性能3.2.1当采用压铸试样检验时,其力学性能应符合GB/T15115的规定3.2.2当采用压铸件本体试验时,其指定部位切取度样的力学性能不得低于单铸试样的75%,若有特殊要求,可由供需双方商定.3.3压铸件尺寸3.3.1压铸件的几何形状和尺寸应符合铸件图样的规定3.3.2压铸件尺寸公差应按GB6414的规定执行,有特殊规定和要求时,须在图样上注明.3.3.3压铸件有形位公差要求时,其标注方法按GB1182的规定.3.3.4压铸件的尺寸公差不包括铸造斜度,其不加工表面:包容面以小端为基准,有特殊规定和要求时,须在图样上注明.3.4压铸件需要机械加工时,其加工余量按GB/T11350的规定执行.若有特殊规定和要求时,其加工作量须在图样上注明.3.5表面质量3.5.1铸件表面粗糙度应符合GB6060.1的规定3.5.2铸件不允许有裂纹,欠铸,疏松,气泡和任何穿透性缺陷.3.5.3铸件不允许有擦伤,凹陷,缺肉和网状毛刺等腰三角形缺陷,但其缺陷的程度和数量应该与供需双方同意的标准相一致.3.5.4铸件的浇口,飞边,溢流口,隔皮,顶杆痕迹等腰三角形应清理干净,但允许留有痕迹.3.5.5若图样无特别规定,有关压铸工艺部分的设置,如顶杆位置,分型线的位置,浇口和溢流口的位置等由生产厂自行规定;否则图样上应注明或由供需双方商定.3.5.6压铸件需要特殊加工的表面,如抛光,喷丸,镀铬,涂覆,阳极氧化,化学氧化等须在图样上注明或由供需双方商定.3.6内部质量3.6.1压铸件若能满足其使用要求,则压铸件本质缺陷不作为报废的依据.3.6.2对压铸件的气压密封性,液压密封性,热处理,高温涂覆,内部缺陷(气孔,疏孔,冷隔,夹杂)及本标准未列项目有要求时,可由供需双方商定.3.6.3在不影响压铸件使用的条件下,当征得需方同意,供方可以对压铸件进行浸渗和修补(如焊补,变形校整等)处理.4质量保证4.1当供需双方合同或协议中有规定时,供方对合同中规定的所有试验或检验负责.合同或协议中无规定时,经需方同意,供方可以用自已适宜的手段执行本标准所规定的试验和要求,需方有权对标准中的任何试验和检验项目进行检验,其质量保证标准应根据供需双方之间的协议而定.4.2根据压铸生产特点,规定一个检验批量是指每台压铸设备在正常操作情况下一个班次的生产量,设备,化学成分,铸型和操作连续性的任何重大变化都应被认为是新是一个批量开始.供方对每批压铸件都要随机或统计地抽样检验,确定是否符合全部技术要求和合同或铸件图样的规定要求,检验结果应予以记录.5试验方法及检验规则5.1化学成分5.1.1合金化学成分的检验方法,检验规则和复检应符合GB/T15115的规定.5.1.2化学成分的试样也可取自压铸件,但必须符合GB/T15115的规定5.2力学性能5.2.1力学性能的检验方法,检验频率和检验规则就符合GB/T15115的规定.5.2.2采用压铸件本体为试样时,切取部位尺寸,测试形式由供需双方商定.5.3压铸件几何尺寸的检验可按检验批量抽验或按GB2828,GB2829的规定进行,抽检结果必须符合标准3.3的规定.5.4压铸件表面质量就逐检查,检查结果应符合本标准3.5的规定.5.5压铸件表面粗糙度按GB6060.1的规定执行.5.6压铸件需抛光加工的表面按GB6060.4的规定执行,5.7压铸件需喷丸,喷砂加工的表面按GB6060.5的规定执行.5.8压铸件内部质量的试验方法检验规则由供需双方商定,可以包括:X射线照片,无损探伤,耐压试验,金相图片和压铸件剖面等,其检难结果应符合3.6的规定.5.9经浸渗和修补处理后的压铸件应做相应的质量检验.6压铸件的交付,包装,运输与储存6.1当在合同或协议中有要求时,供方应提供需方一份检验证明,用来说明每批压铸件的取样,试验和检验符合标准的规定.6.2合格压铸件交付时,必须有附有检验合格证,其上应写明下列内容:产品名称,产品号,合金牌号,数量,交付状态,制造厂名,检验合格印记和交付时间.有特殊检验项目者,应在检验员合格证上注明检验的条件和结果.6.3压铸件的包装,运输与储存,由供需双方商定.（待续）二.日本工业标准JIS H5302:2000日本压铸铝合金化学成分表JIS牌号ISO牌号Cu Si Mg Zn Fe Mn Ni Sn Pb Ti A lADC1 1.0以下11.0-13.0.3以下0.5以下1.3以下0.3以下0.5以下0.1以下余量ADC1C A1-Sil2CuFe 1.2以下11.0-13.50.3以下0.5以下1.3以下0.5以下0.30以下0.1以下0.20以下0.2以下余量ADC2A1-Si12Fe 0.10 以下11.0-13.50.10以下0.1以下1.3以下0.5以下0.1以下0.05以下0.1以下0.2以下余量ADC30.6以下9.0-10.00.4-0.60.5以下1.3以下0.3以下0.5以下0.1以下余量ADC50.2以下0.3以下 4.0-8.50.1以下1.8以下0.3以下0.1以下0.1以下余量ADC60.1以下 1.0以下 2.5-4.00.4以下0.8以下0.4-0.60.1以下0.1以下余量ADC7A1-Si5Fe 0.10以下4.5-6.00.1以下0.1以下1.3以下0.5以下0.1以下0.1以下0.1以下0.20以下余量ADC8A1-Si6Cu4Fe3.0-5.0 5.0-7.00.3以下2.以下1.3以下0.2-0.60.3以下0.1以下0.2以下0.2以下余量ADC10 2.0-4.07.5-9.50.3以下1.以下1.3以下0.5以下0.5以下0.2以下余量ADC10Z 2.0-4.07.5-9.50.3以下3.以下1.3以下0.5以下0.5以下0.2以下余量ADC11A1-Si8Cu3Fe2.5-4.07.5-9.50.3以下1.2以下1.3以下0.6以下0.5以下0.2以下0.3以下0.2以下余量ADC12 1.5-3.59.6-12.00.3以下1.以下1.3以下0.5以下0.5以下0.2以下余量ADC12Z 1.5-3.59.6-12.00.3以下3.以下1.3以下0.5以下0.5以下0.2以下余量日本压铸铝合金机械性能表牌号抗拉试验硬度试验抗拉强度MPa耐力MPa延伸率%HB HRB平均值σASTM平均值σASTM平均值σASTM平均值σASTM平均值σADC12504629017222130 1.70.6 3.571.2 3.57236.2 5.5 ADC32794832017935170 2.7 1.0 3.571.4 1.87636.7 2.2 ADC5(213)65310(145)26190 5.0(66.4)2.474(30.1)3.7 ADC6266612801722364 3.210.064.7 2.36727.3 3.9 ADC102413432015718160 1.50.5 3.573.6 2.48339.4 3.0 ADC122284131015414150 1.40.8 3.574.1 1.58640.0 1.8ADC1419328320188312500.50.1<176.8 1.710843.1 2.1三.美国标准ASTM B85-96美国压铸铝合金化学成分表合金牌号成分ANSI ASTM UNS Si Fe Cu Mn Mg Ni Zn Sn Ti 除铝以外的其他成分(总量)铝AI360.0SG100B A036009.0-10.02.00.60.350.40-0.600.500.500.150.25余量A360.0SG100A A136009.0-10.01.30.60.350.40-0.600.500.500.150.25余量380.0SC84B A038007.5-9.5 2.0 3.0-4.00.500.100.50 3.00.350.50余量A380.0E SC84A A138007.5-9.5 1.3 3.0-4.00.500.100.50 3.00.350.50余量383.0E SC102A A038309.5-11.51.3 2.0-3.00.500.100.30 3.00.150.50余量384.0E SC114A A0384010.5-12.01.3 3.0-4.50.500.100.50 3.00.350.50余量390.0SC174A A0390016.0-18.01.3 4.0-5.00.100.45-0.650.100.200.20余量B390.0SC174B A2390016.0-18.01.3 4.0-5.00.500.45-0.650.10 1.50.100.20余量392.0S19A0392018.0-20.01.50.40-0.800.20-0.600.80-1.200.500.500.300.200.50余量413.0S12B A0413011.0-13.02.0 1.00.350.100.500.500.150.25余量A413.0S12A A1413011.0-13.01.3 1.00.350.100.500.500.150.25余量C433.0S5C A34430 4.5-6.0 2.00.60.350.100.500.500.150.25余量518.0G8A A051800.35 1.80.250.357.5-8.50.150.150.250.25余量四．欧盟标准EN1706：1998欧盟压铸铝合金化学成分和力学性能表合金牌号化学成分抗拉强度Mpa最小屈服强度Mpa最小伸长率%最小布氏硬度HB最小代号Si Fe Cu Mn Mg Ni Zn Pb Sn TiENAC-434009.011.00.450.90.080.550.200.500.150.150.150.050.152********ENAC-4430010.513.50.450.90.080.550.150.152********ENAC-444008.011.00.550.080.500.100.050.150.050.050.152********ENAC-460008.011.00.61.12.04.00.550.150.550.55 1.20.350.250.2240140<180ENAC-4610010.012.00.451.01.52.50.550.300.45 1.70.250.250.2240140<180ENAC-462007.59.50.82.03.50.150.650.150.550.35 1.20.250.150.2240140180ENAC-465008.011.00.61.22.04.00.550.150.550.55 3.00.350.250.20240140<180ENAC-4710010.513.50.61.10.71.20.550.350.300.550.200.100.152********ENAC-51200 2.50.450.90.100.558.010.50.100.250.100.100.152********国内外主要压铸AI合金化学成分表合金系列国别合金牌号W B/%标准规范Si Cu Mg Fe AlAI-Si系中国YL10210.0-13.0<0.6<0.05<1.2余量GB/T15115-94日本ADC111.0-13.0<1.0<0.30<1.2JISH5302-82美国41311.0-13.0<1.0<0.35<2.0ASTMB85-82俄罗斯AJ1210.0-13.0<0.6<0.10<1.5TOCT2685-82德国AlSil211.0-13.5<0.10<0.05<1.0DIN1725AI-Si-Mg系中国YL1048.0-10.5<0.300.17-0.30<1.0余量GB/T15115-94日本ADC39.0-10.0<0.600.40-0.60<1.3JISH5302-82美国3609.0-10.0<0.600.40-0.60<2.0ASTMB85-82俄罗斯AJl48.0-10.5<0.100.17-0.30<1.0TOCT2685-82德国AlSil0Mg9.0-11.0<0.100.20-0.50<1.0DIN1725AI-Si-Cu系中国YL1127.5-9.5 3.0-4.0<0.30<1.2余量GB/T15115-94 YL1139.6-12.0 1.5-3.5<0.30<1.2日本ADC107.5-9.5 2.0-4.0<0.30<1.3JISH5302-82 ADC129.6-12.0 1.5-3.5<0.30<1.3美国3807.5-9.5 3.0-4.0<0.10<1.3ASTMB85-82 3839.5-11.5 2.0-3.0<0.10<1.3俄罗斯AJl6 4.5-6.0 2.0-3.0<0.10<1.5TOCT2685-82德国AlSi8Cu37.5-9.5 2.0-3.5<0.30<1.3DIN1725AI-Mg系中国YL3020.80-1.30<0.10 4.5-5.5<1.2余量GB/T15115-94日本ADC5<0.30<0.20 4.0-8.5<1.8JISH5302-82美国518<0.35<0.257.5-8.5<1.8ASTMB85-82德国AlMg9<0.50<0.057.0-10.0<1.0DIN1725二、常用压铸铝合金的主要分类及成分构成：常用的压铸铝合金，主要可以分为三大类；一是铝硅合金，主要包含YL102（ADC1、A413.0等)、YL104（ADC3、A360）；二是铝硅铜合金，主要包含YL112（A380、ADC10等）、YL113（3830）、YL117（B390、ADC14）ADC12等；三是铝镁合金，主要包含302（5180、ADC5、）ADC6等。

主要工业国家压铸铝合金标准美国标准ASTM B85-96美国压铸铝合金化学成分表合金牌号成分ANSI ASTM UNS Si Fe Cu Mn Mg Ni Zn Sn Ti杂质(总量)铝AI 360.0SG100B A036009.0-10.0 2.00.60.350.40-0.600.500.500.150.25余量A360.0SG100A A136009.0-10.0 1.30.60.350.40-0.600.500.500.150.25余量380.0SC84B A038007.5-9.5 2.0 3.0-4.00.500.100.50 3.00.350.50余量A380.0E SC84A A138007.5-9.5 1.3 3.0-4.00.500.100.50 3.00.350.50余量383.0E SC102A A038309.5-11.5 1.3 2.0-3.00.500.100.30 3.00.150.50余量384.0E SC114A A0384010.5-12.0 1.3 3.0-4.50.500.100.50 3.00.350.50余量390.0SC174A A0390016.0-18.0 1.3 4.0-5.00.100.45-0.650.100.200.20余量B390.0SC174B A2390016.0-18.0 1.3 4.0-5.00.500.45-0.650.10 1.50.100.20余量392.0S19A0392018.0-20.0 1.50.40-0.800.20-0.600.80-1.200.500.500.300.200.50余量413.0S12B A0413011.0-13.0 2.0 1.00.350.100.500.500.150.25余量A413.0S12A A1413011.0-13.0 1.3 1.00.350.100.500.500.150.25余量C433.0S5C A34430 4.5-6.0 2.00.60.350.100.500.500.150.25余量518.0G8A A051800.35 1.80.250.357.5-8.50.150.150.250.25余量欧盟标准EN1706：1998欧盟压铸铝合金化学成分和力学性能表合金牌号化学成分代号Si Fe Cu Mn Mg Ni Zn Pb Sn Ti 抗拉强度Mpa最小屈服强度Mpa最小伸长率%最小布氏硬度HB最小ENAC-434009.0-11.00.45-0.90.080.550.20-0.500.150.150.150.050.152******** ENAC-4430010.5-13.50.45-0.90.080.550.150.152******** ENAC-444008.0-11.00.550.080.500.100.050.150.050.050.152******** ENAC-460008.0-11.00.6-1.1 2.0-4.00.550.15-0.550.55 1.20.350.250.2240140<180 ENAC-4610010.0-12.00.45-1.01.5-2.50.550.300.45 1.70.250.250.2240140<180 ENAC-462007.5-9.50.8 2.0-3.50.15-0.650.15-0.550.35 1.20.250.150.2240140180 ENAC-465008.0-11.00.6-1.2 2.0-4.00.550.15-0.550.55 3.00.350.250.20240140<180 ENAC-4710010.5-13.50.6-1.10.7-1.20.550.350.300.550.200.100.152******** ENAC-512002.50.45-0.90.100.558.0-10.50.100.250.100.100.152********中华人民共和国国家标准—铝合金 GB/T 15115-94压铸铝合金的化学成分和力学性能序号合金牌号化学成分%力学功能(不低于)合金代号硅铜锰镁铁镍钛锌铅锡铝抗拉强度6ЪN/mm2伸长度δ/%(Lo=50)布氏硬度HB5/250/301YZAISil2YL10210.0-13.0≤0.6≤0.6≤0.05≤1.2≤0.3余2202602YZAISi10Mg YL1048.0-10.5≤0.30.2-0.50.17-0.30≤1.0≤0.3≤0.05≤0.01余2202703YZAISil2Cu2YL10811.0-13.01.0-2.00.3-0.90.4-1.0≤1.0≤0.05≤1.0≤0.05≤0.01余2401904YZAISi9 Cu4YL1127.5-9.5 3.0-4.0≤0.5≤0.3≤1.2≤0.5≤1.2≤0.1≤0.1余2401855YZAISillCu3YL1139.6-12.0 1.5-3.5≤0.5≤0.3≤1.2≤0.5≤1.0≤0.1≤0.1余2301806YZAISil7Cu5Mg YL11716.0-18.04.0-5.0≤0.50.45-0.65≤1.2≤0.1≤0.1≤1.2余220＜17YZAIMg5Sil YL3020.8-1.3≤0.10.1-0.44.5-5.5≤1.2≤0.2≤0.2余220270中华人民共和国国家标准压铸锌合金的化学成分和力学性能化学成分，%序号合金牌号主要成分杂质含量（不大于）合金代号铝铜镁锌铁铅锡镉铜1ZZnA14Y YX040 3.5-4.30.02-0.06其余0.10.0050.0030.0040.25 2ZZnA14CU1Y YX041 3.5-4.30.75-1.250.03-0.08其余0.10.0050.0030.0043ZZnA14CU3Y YX043 3.5-4.3 2.5-3.00.02-0.06其余0.10.0050.0030.004力学性能抗拉强度6Ъ(N/mmˉ2)伸长度δ/%Lo=50布氏硬度性HB5/250/30250180270290320295日本工业标准JIS H5302:2000日本压铸铝合金化学成分表JIS牌号ISO牌号Cu Si Mg Zn Fe Mn Ni Sn Pb Ti Al ADC1 1.0以下11.0-13.00.3以下0.5以下 1.3以下0.3以下0.5以下0.1以下余量ADC1C A1-Sil2CuFe1.2以下11.0-13.50.3以下0.5以下 1.3以下0.5以下0.30 以下0.1以下0.20 以下0.2以下余量ADC2A1-Si12Fe0.10 以下 11.0-13.50.10以下0.1以下 1.3以下0.5以下0.1以下0.05以下0.1以下0.2以下余量ADC30.6以下9.0-10.00.4-0.60.5以下 1.3以下0.3以下0.5以下0.1以下余量ADC50.2以下0.3以下 4.0-8.50.1以下 1.8以下0.3以下0.1以下0.1以下余量ADC60.1以下 1.0以下 2.5-4.00.4以下0.8以下0.4-0.60.1以下0.1以下余量ADC7A1-Si5Fe0.10 以下 4.5-6.00.1以下0.1以下 1.3以下0.5以下0.1以下0.1以下0.1以下0.20以下余量ADC8A1-Si6Cu4Fe3.0-5.0 5.0-7.00.3以下 2.0以下 1.3以下0.2-0.60.3以下0.1以下0.2以下0.2以下余量ADC10 2.0-4.07.5-9.50.3以下 1.0以下 1.3以下0.5以下0.5以下0.2以下余量ADC10Z 2.0-4.07.5-9.50.3以下 3.0以下 1.3以下0.5以下0.5以下0.2以下余量ADC11A1-Si8Cu3Fe2.5-4.07.5-9.50.3以下 1.2以下 1.3以下0.6以下0.5以下0.2以下0.3以下0.2以下余量ADC12 1.5-3.59.6-12.00.3以下 1.0以下 1.3以下0.5以下0.5以下0.2以下余量ADC12Z 1.5-3.59.6-12.00.3以下 3.0以下 1.3以下0.5以下0.5以下0.2以下余量日本压铸铝合金机械性能表抗拉试验硬度试验牌号抗拉强度MPa耐力MPa延伸率%HB HRB平均值σASTM平均值σASTM平均值σASTM平均值σASTM平均值σADC12504629017222130 1.70.63.571.2 3.57236.2 5.5ADC32794832017935170 2.7 1.03.571.4 1.87636.7 2.2ADC5(213)65310(145)26190 5.0(66.4) 2.474(30.1) 3.7ADC6266612801722364 3.210.064.7 2.36727.3 3.9ADC102413432015718160 1.50.53.573.6 2.48339.4 3.0ADC122284131015414150 1.40.83.574.1 1.58640.0 1.8ADC1419328320188312500.50.1<176.8 1.710843.1 2.1。

铝铸件企业标准1.范围:本标准规定本厂所有铝铸件产品/零部件之设计/制造与检验标准.如图纸中标注与本标准有对应项，以图纸标注为准，图纸标准未涉及项以本标准为准，余依图纸标注。

2.引用标准:GB 15115-1994 《压铸铝合金》GB 1173-1986 《铸造铝合金》ISO 3522-1984 《铸造铝合金》GB 6414-1999 《铸件尺寸公差与机械加工余量》GB 11351-1989 《铸件重量公差》GB 1800-1979 《标准公差和极限偏差》GB 1804-1979 《一般公差 线性尺寸的未注公差》GB 6060.5 《表面粗糙度比较样块 抛（喷）丸，喷砂加工表面》 GB 15114-1994 《铝合金压铸件》GB 9438-1999 《铝合金铸件》GB6060.4 《表面粗糙度比较样块 抛光加工表面》GB15114-1994 《铝合金压铸件》GB9438-1999 《铝合金铸件》JB2702-80 《锌合金、铝合金、铜合金压铸件技术条件》GB5611-1998 《铸造术语》3.要求:3.1材质3.1.1金属型铸造铝合金化学成分，杂质，力学性能依GB15115-1994《压铸铝合金》为准，参考GB1173-86《铸造铝合金》。

3.1.2国际标准铸造铝合金依 ISO3522-19843.1.3压铸铝合金各国牌号近似对照表：中国GB/T 日本UNS 美国ASTMB85德国DIN1725\2 HISH5302ZL104 ADC3 A13600 A360.0 GD-AlSi10Mg(239) ZL112 ADC10 A13800 A380.0ZL113 ADC12 A03830 383.0 GD-AlSi9Cu3(226) ZL102 ADC1 A14130 A413.0 GD-AlSi12CuZL117 ADC14 A03900 B390.0ZL108 A13320ZL303 ADC6 G-AlMg5Si3.2表面质量(粗糙度/针孔/刮伤)3.2.1铝压铸件非加工面按JB2702-80执行，具体表面质量等级依零件图为准，未注明时：不进行表面处理的表面按1级执行，此时要求铝压铸件外表面粗糙度相当于Ra1.6um；对需进行非烤漆或喷塑表面处理的表面按2级执行，此时要求铝压铸件外表面粗糙度相当于Ra3.2um；对需要有进行烤漆或喷塑后处理的表面质量按3级执行，对需要其它形式后理的表面质量要求依后处理方式的具体要求决定，余按3级执行，在可接受范围内的表面质量缺陷不得出现在影响产品使用和机械性能的部位，对存在多种表面处于理形式的零件，按最高级别执行。

1、围本标准规定了铝合金压铸件的技术要求、试验方法、检验规则、交货条件等。

本标准适用于汽车发电机铝合金端盖压铸件。

2、引用标准GB6414铸件尺寸公差GB6987.1-GB6987.16铝及铝合金化学分析方法GB288-87金属拉力试验法GB/T13822-92 压铸有色合金试样GB6060.5 表面粗造度比较样块抛(喷)丸、喷吵加工表面3、技术要求3.1 压铸铝合金的牌号压铸铝合金采用UNS－A03800（美国A380.0，日本ADC10）可选用材料 UNS－A03830 （美国383.0，日本ADC12）化学成份见表1表1供应商可选择上述四种牌号的任何一种，如在生产过程中更换其它牌号，需重新进行样件鉴定。

3.1.1回炉料使用规定3.1.1.1回炉料分类一级回炉料：浇道、化学成份合格的废铸件，后加工次品等不含水分和油污。

二级回炉料：集渣包、坩埚底部剩料、退货废品、存放时间长（超过10天）的一级回炉料。

三级回炉料：飞边、溅屑、细小的碎料、带有油污的渣料、因化学成份报废的铸件、从铝渣中捡出的铝粒。

3.1.1.2回炉料使用比例使用单一某级回炉料：一级回炉料最大使用量50%，二级回炉料最大使用量40%。

一级、二级回炉料混合使用：回炉料总量不超过40%，其中二级回炉料最大使用量20%。

三级回炉料：不能直接使用，必须经过重熔、精炼且化学成份分析合格后才能使用，其最大使用量10%，仅与铝锭混合使用。

3.1.1.3加料循序3.2 力学性能采用单铸拉力试样检验,其力学性能应满足抗拉强度≥240Mpa,伸长率≥1%，HB85（5/250/30）。

试样尺寸及形状应符合GB/T 13822-92《压铸有色合金试样》的规定。

3.3 压铸件尺寸压铸件的几何形状和尺寸应符合铸件图的规定。

3.4 待加工表面用符号“”标明，尖头指向被加工面。

例： 0.5 表示该表面留有加工余量0.5mm3.5 表面质量3.5.1 铸件清理后的表面质量铸件的浇口、飞边、溢流口、隔皮等应清理干净，但允许留有清理痕迹。

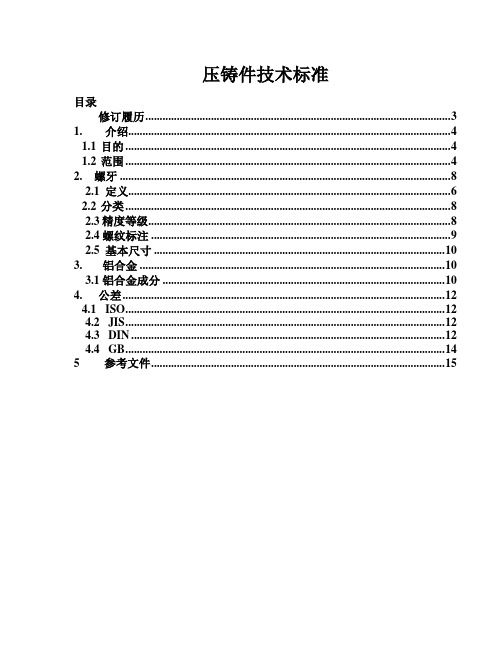

压铸件技术标准目录修订履历 (3)1. 介绍 (4)1.1目的 (4)1.2范围 (4)2. 螺牙 (8)2.1 定义 (6)2.2分类 (8)2.3精度等级 (8)2.4 螺纹标注 (9)2.5 基本尺寸 (10)3.铝合金 (10)3.1 铝合金成分 (10)4. 公差 (12)4.1ISO (12)4.2 JIS (12)4.3 DIN (12)4.4 GB (14)5参考文件 (15)1. 介绍1.1 目的定义产品的外观信息,包括:装配的公差,特殊的外观要求以及在允许范围内的和通用标准的偏差。

1.2 范围适用于公司所生产的所有压铸件产品，客户特别规定的除外。

2. 螺牙2.1 定义螺纹：在圆柱或圆锥表面上,沿着螺旋线所形成的具有规定牙形的连续凸起。

内螺纹：在圆柱或圆锥内表面上所形成的螺纹。

外螺纹：在圆柱或圆锥外表面上所形成的螺纹。

有效螺纹：由完整螺纹和不完整螺纹组成的螺纹，不包括螺尾。

公称直径：代表螺纹尺寸的直径。

大径：与外螺纹牙顶或内螺纹牙底相切的假想圆柱或圆锥的直径。

用d（外螺纹）或D （内螺纹）表示。

中径：一个假想圆柱或圆锥的直径，该圆柱或圆锥的母线通过牙形上沟槽和凸起宽度相等的地方。

该假想圆柱或圆锥称为中径圆柱或中径圆锥。

中径用d2（外螺纹）或D2（内螺纹）表示。

小径：与外螺纹牙底或内螺纹牙顶相切的假想圆柱或圆锥的直径。

用d1（外螺纹）或D1（内螺纹）表示。

螺距：相邻两牙在中径线上对应两点间的轴向距离。

螺纹精度：由螺纹公差带和旋合长度共同组成的衡量螺纹质量的综合指标。

旋向：螺纹有右旋和左旋两种。

内外螺纹旋合时，顺时针旋入的为右旋，逆时针旋入的为左旋。

2.2 分类常用螺纹的种类M 最常用的一种联接螺纹，直径相同时，细牙螺纹的螺距比粗牙螺纹的螺距小，粗牙螺纹不注螺距G 管道联接中的常用螺纹，螺距及牙型均较小，其尺寸代号以近似地等于管子的孔径。

螺纹的大径应从有关标准中查出，代号锥外螺纹，R R RTr 常用的两种传动螺纹，用于传递运动和动力，梯形螺纹可传递双向动力，锯齿形螺纹用来传递单向动力B2.3精度等级螺纹精度是由螺纹公差带和旋合长度共同组成的衡量螺纹质量的综合指标。

有色铸造执行标准
有色铸造是一种铸造工艺，通常包括铜合金、铝合金、锌合金等有色金属的铸造。

相关的执行标准主要由国家或行业标准制定，具体标准可能会因地区和时间的不同而有所变化。

以下是一些可能涉及有色铸造的执行标准：
1.GB/T 1176 - 1987《铜合金铸件缺陷分类》
•该标准规定了铜合金铸件的缺陷分类及其术语。

2.GB/T 15115 - 2009《锌合金压铸件质量分级及缺陷分类》
•该标准规定了锌合金压铸件的质量分级及缺陷分类。

3.GB/T 1177 - 1993《铜合金铸造试样的制备》
•该标准规定了铜合金铸造试样的制备方法。

4.GB/T 1178 - 1993《铜合金铸造铸态组织检验方法》
•该标准规定了铜合金铸造铸态组织检验的方法。

5.GB/T 6414 - 2005《铝合金铸件机械性能试验方法》
•该标准规定了铝合金铸件机械性能的试验方法，包括拉伸性能、冲击性能等。

6.GB/T 5231 - 2001《铝及铝合金化学分析方法》
•该标准规定了铝及铝合金的化学分析方法。

7.GB/T 17427 - 2010《高性能铝合金压铸件技术条件》
•该标准规定了高性能铝合金压铸件的技术条件，包括材料、机械性能等。

8.GB/T 19074 - 2003《铝及铝合金压铸件术语》
•该标准规定了铝及铝合金压铸件的术语。

上述标准主要涵盖了有色铸造中常见的铜合金、铝合金、锌合金等材料，以及与铸造过程、性能测试、缺陷分类等相关的内容。

请注意，标准的具体版本和适用范围可能随时间而变化，建议在需要时查阅最新的标准文档。

铸造、压铸标准技术标准是国际贸易中的准则，是作为设计、制造、验收产品的依据。

广东省铸造学会、广东省压铸学会收录了部分标准：铸造和压铸的中国国家标准、行业标准，以及美、欧、日、澳、德、俄等国家的相应标准。

压铸标准包括：（一）通用标准；（二）压铸机标准；（三）压铸模标准；（四）合金及工艺标准，包括铝合金、镁合金、锌合金、铜合金、铅锡合金等。

铸造标准包括：（一）基础通用与铸造工艺技术标准；（二）铸钢标准；（三）铸铁标准；（四）铸造有色合金标准；（五）造型材料标准；（六）熔模铸造标准等。

压铸标准目录一、通用标准中国GB/T24001-1996 idt ISO 14001：1996 环境管理体系规范及使用指南GB/T19001-2000 idt ISO/FDIS9001：2000 质量管理体系––要求GB/T5611-1998铸造术语HB7578-1997铸件试制定型规范GB/T8063-94 铸造有色金属及其合金牌号表示方法GB/T13822-92 压铸有色合金试样GB5678-85 铸造合金光谱分析取样方法HB5343-94 铸造工艺质量控制GB/T6414-1999 铸件尺寸公差及机械加工余量GB/T15056-94 铸造表面粗糙度评定方法二、压铸机标准中国JB/T8083-1999 压铸机型式与基本参数JB/T8084.1-1999 冷室压铸机精度JB/T8084.2-1999 冷室压铸机技术条件JB/T6039.2-92 热室压铸机精度JB/T6039.3-92 热室压铸机技术条件三、压铸模标准中国GB8844-88 压铸模技术条件GB8847-88 压力铸造模具术语GB4678.1~15-84 压铸模零件GB4679-84 压铸模零件技术条件美国压铸模四、合金及工艺标准1.铝合金中国GB/T1173-95 铸造铝合金GB/T8733-2000 铸造铝合金锭YS/T282-2000 铝中间合金锭JB/T7946.1-1999 铸造铝硅合金变质JB/T7946.2-1999 铸造铝硅合金过烧JB/T7946.3-1999 铸造铝合金针孔GB/T15115-94 压铸铝合金GB/T15114-94 铝合金压铸件HB5012-86 铝合金压铸件HB/Z220.2-92 铝合金金属型铸造HB/Z220.3-92 铝合金低压铸造HB/Z220.4-92 铝合金压力铸造HB/Z220.7-92 铝合金铸件浸渗GJB1695-93 铸造铝合金热处理规范国际标准 ISO3522-84 铸造铝合金美国ASTMB85-96 铝合金压铸件ASTMB179-96 砂型铸件、永久型铸件及压铸件用铝合金锭ASTMB597-98 铝合金热处理日本JISH2118：2000压铸用铝合金锭JISH5302：2000 铝合金压铸件2.镁合金中国GB1177-91 铸造镁合金GB/T13820-92 镁合金铸件国际标准ISO/DIS16220-1999 铸造镁合金美国ASTMB93/B93M-98 砂型铸件、永久型铸件及压铸件用镁合金锭ASTMB94-94 镁合金压铸件日本JISH2222-1991 压铸用镁合金锭JISH5303-1991 镁合金压铸件欧洲EN1754-1997 镁和镁合金—铸锭和铸件俄罗斯ΓOCT2856-79 铸造镁合金3.锌合金中国GB/T1175-1997 铸造锌合金GB/T13818-92 压铸锌合金GB/T13821-92 锌合金压铸件国际标准ISO301-1981 铸造用锌合金锭美国ASTMB86-98 锌合金压铸件ASTMB240-98 压铸件用锌合金锭ASTMB327-98 压铸锌合金用铝中间合金日本JISH5301-90 锌合金压铸件JISH2021：1999 压铸用锌合金锭欧洲EN 1774-1997 铸造锌合金EN 12844：1998 锌和锌合金-铸件-规格俄罗斯ΓOCT19424-74 压铸锌合金澳大利亚AS1881-1986 锌合金4.铜合金中国GB1176-87 铸造铜合金技术条件GB/T15116-94 压铸铜合金GB/T15117-94 铜合金压铸件美国ASTMB176-95 铜合金压铸件日本JISH2202：2000 铸造用铜合金锭欧洲EN1982：1998 铜和铜合金-铸锭和铸件俄罗斯ΓOCT17711-93 铸造黄铜化学成分5.铅锡合金中国GB/T8740-1988 铸造铅基轴承合金锭GB/T8740-1988 铸造锡基轴承合金锭美国ASTMB102-93 铅合金和锡合金压铸件日本JISH2231-1962 活字金属锭JISH5601-1990 硬铅铸件JISH5401-1958 轴承合金德国DIN1742-71 锡压铸合金DIN1741-1974 压铸用铅合金英国BS3332-1987 白合金轴承合金锭俄罗斯ΓOCT1320-74 巴比特合金。
