简易助听器电路制作

助听器电路设计与制作实验报告助听器是一种常见的辅助听力设备，主要用于改善听力障碍的人的听力效果。

本实验的目的是设计和制作一个简单的助听器电路，以提高实验者听到的声音的响度。

实验原理：助听器的工作原理是将声音转换为电信号，经过放大和输出，使实验者能够更清晰地听到声音。

本实验采用了一个简单的放大电路，由三个主要的电子元件组成：麦克风、放大器、耳机。

实验步骤：1.首先，将麦克风连接到放大器电路的输入端。

麦克风用于将声音转换为电信号。

2.然后，将放大器的输出连接到耳机。

放大器用于放大电信号，增加声音的响度。

3.接下来，将麦克风和放大器之间的电路连接好，确保连接稳固。

4.最后，将耳机连接到放大器的输出端，确保耳机工作正常。

实验结果：经过实验，我们成功设计和制作了一个简单的助听器电路。

实验者戴上耳机后，可以明显感觉到声音的响度增加，听到的声音也更加清晰。

实验总结：本实验通过设计和制作一个简单的助听器电路，使实验者能够更好地听到声音，并改善听力障碍。

然而，需要注意的是，本实验的助听器电路只是一个简单的示范，实际的助听器设备在技术和功能上可能更加复杂和精确。

同时，在实际应用中，助听器的设计和制作需要考虑到实验者的个体差异和听力需求的匹配性。

因此，助听器的设计和制作应该由专业人员进行，以确保最佳的听力效果和使用体验。

通过本实验，我们不仅学习了助听器的工作原理和基本电路设计，还深入理解了助听器对于改善听力障碍的重要性。

助听器技术的发展和应用为听力障碍者提供了更好的听力体验和生活质量，对于推动辅助听力设备的发展具有重要意义。

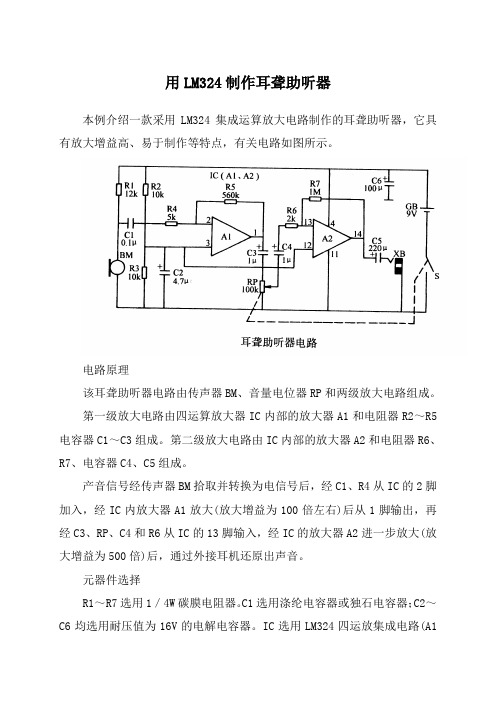

用LM324制作耳聋助听器
本例介绍一款采用LM324集成运算放大电路制作的耳聋助听器，它具有放大增益高、易于制作等特点，有关电路如图所示。

电路原理
该耳聋助听器电路由传声器BM、音量电位器RP和两级放大电路组成。

第一级放大电路由四运算放大器IC内部的放大器A1和电阻器R2～R5电容器C1～C3组成。

第二级放大电路由IC内部的放大器A2和电阻器R6、R7、电容器C4、C5组成。

产音信号经传声器BM拾取并转换为电信号后，经C1、R4从IC的2脚加入，经IC内放大器A1放大(放大增益为100倍左右)后从1脚输出，再经C3、RP、C4和R6从IC的13脚输入，经IC的放大器A2进一步放大(放大增益为500倍)后，通过外接耳机还原出声音。

元器件选择
R1～R7选用1／4W碳膜电阻器。

C1选用涤纶电容器或独石电容器；C2～C6均选用耐压值为16V的电解电容器。

IC选用LM324四运放集成电路(A1
和A2为其内部的两个运算放大器)。

RP选用带开关的微型合成膜电位器。

BM选用高灵敏度驻极体传声器。

右图为其线路板图，可供参考。

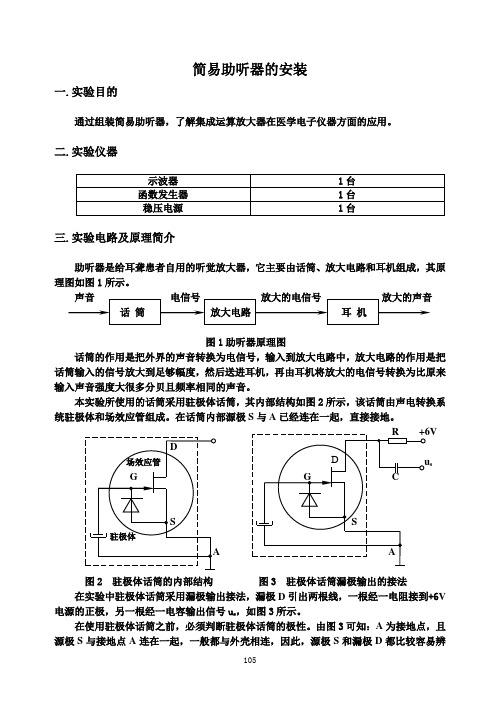

简易助听器的安装一.实验目的通过组装简易助听器，了解集成运算放大器在医学电子仪器方面的应用。

二.实验仪器三.实验电路及原理简介助听器是给耳聋患者自用的听觉放大器，它主要由话筒、放大电路和耳机组成，其原理图如图1所示。

图1助听器原理图话筒的作用是把外界的声音转换为电信号，输入到放大电路中，放大电路的作用是把话筒输入的信号放大到足够幅度，然后送进耳机，再由耳机将放大的电信号转换为比原来输入声音强度大很多分贝且频率相同的声音。

本实验所使用的话筒采用驻极体话筒，其内部结构如图2所示，该话筒由声电转换系统驻极体和场效应管组成。

在话筒内部源极S与A已经连在一起，直接接地。

s图2 驻极体话筒的内部结构图3 驻极体话筒漏极输出的接法在实验中驻极体话筒采用漏极输出接法，漏极D引出两根线，一根经一电阻接到+6V 电源的正极，另一根经一电容输出信号us，如图3所示。

在使用驻极体话筒之前，必须判断驻极体话筒的极性。

由图3可知：A为接地点，且源极S与接地点A连在一起，一般都与外壳相连，因此，源极S和漏极D都比较容易辨105106认。

另外，从结构图看到，在场效应管的栅极和源极之间接有一个二极管，利用二极管的正反向电阻的特性也可以判断出驻极体话筒的源极S 和漏极D 。

判断的方法是：将万用表拨到R×100Ω档，黑表笔接到任一极，红表笔接另一极，再对调两表笔，比较两次测量结果，阻值较小的那一次测量，表示黑表笔接的是源极S ，红表笔接的是漏极D 。

放大电路是用μA741构成的单电源供电的反相比例交流电压放大器，如图4所示。

图4 单电源供电的反相交流电压放大器其中电阻R 2、R 3称为偏置电阻，用来设置放大器的静态工作点。

为了获得最大动态范围，通常使同相端的静态（输入电压为零时）工作点电压U +=21U CC ，即CC CC U U R R R U 21323=+=+因此取R 2=R 3。

静态时，放大器的输出电压应等于同相端的直流电位，即CC o U U U 21==+电容C 1、C 2为放大器的交流耦合隔直电容，因此反相交流放大器的放大倍数为：4R R A f u =集成运放构成的交流电压放大器只放大交流信号，输出信号受运放本身的失调影响较小，因此不需要调零。

TB531芯⽚制作的⼩巧助听器TB531芯⽚制作的⼩巧助听器
TB531芯⽚是助听器专⽤集成电路，⽤该芯⽚制作的助听器灵敏度⾼，体积也很⼩巧。

助听器电路如附图所⽰，C1为输⼊耦合电容。

C2为滤波电容，⽤来防⽌信号通过内部偏置电路对输⼊端造成反馈。

电容C3⽤来适当衰减⽿机BE中的⾼频成分。

C4为电源滤波电容。

RP 是⾳量控制电位器。

来⾃话筒BM的⾳频信号经ICl芯⽚TB531内部多级放⼤，直接驱动⽿机BE 放⾳。

由于IC1内电路增益很⾼，制作时要注意整机元器件的布局与布线，以免形成⾃激。

此外，ICl的②脚所接电阻器R的取值与集成电路分挡值有关，应在360kΩ～1MΩ之间选取。

电路中的BE应采⽤⾼阻⽿机。

自制简易助听器电路一、助听器电路及工作原理助听器实质上是一种低频放大器，可用耳机进行放音，当使用者用上耳机后，可提高听者的听觉.本电路由话筒、前置低放、功率放大电路和耳机等部分组成。

原理电路图见图1，其印刷板电路图见图2。

驻极体话筒B M作换能器，它可以将声波信号转换为相应的电信号，并通过耦合电容C l送至前置低放进行放大，R l是驻极体话筒B M的偏置电阻，即给话筒正常工作提供偏置电压。

VT l、R2、R 3等元件组成前置低频放大电路，将经C l耦含来的音频信号进行前置放大，放大后的音频信号经R4、C 2加到电位器RP上，电位器RP用来调节音量用。

V T2、V T 3组成功率放大电路，将音频信号进行功率放大，并通过耳机插孔推动耳机工作。

二、元器件的选择BM是驻极体话筒，它有两个电极，一个叫漏极，用字母“D”表示，一个叫源极，用字母“S”表示，两个电极之间电阻为2KΩ左右，用万用表RX l K档测两个电极并对着话筒正面轻轻吹气，它的阻值将随之增大，这说明此话筒性能良好，万用表指针摆动的范围越大，话筒灵敏度越高。

VT l、VT2采用N PN型的9 01 4三极管，VT3采用P N P型的90 12 三极管。

其它元件及配件见元件清单。

三、制作与调试助听器的装配步骤的要求：1、熟悉图纸。

首先要识读原理图和印刷电路板。

了解线路：工作原理。

所用元器件种类、规格、数量；电路板的零件分布状况，有无桥线及桥线的位置等。

做到熟悉电路和零件装配位置。

2、清点元件。

按元件清单表的要求清点各类元件配备数量，如有缺少必须补足。

3、检测元件。

按正确的方法检测各类元件(如已检测过则本步骤操作可免)。

如有不合格元器件，设法调换。

4、元器件成形与引脚处理。

本机内元器件采用卧式插装，在装机前首先要对各元器件引脚进行成形处理，再将各元器件引脚准备焊接处进行刮削去污、去氧化层，然后存各引脚准备焊接处上锡。

5、元件插装与固定。

将经过成形、处理过的元器件按图2进行插装，捅装顺序按“先小后大”原则进行。
