助听器电路图

由XG2822构成的耳聋助听器电路

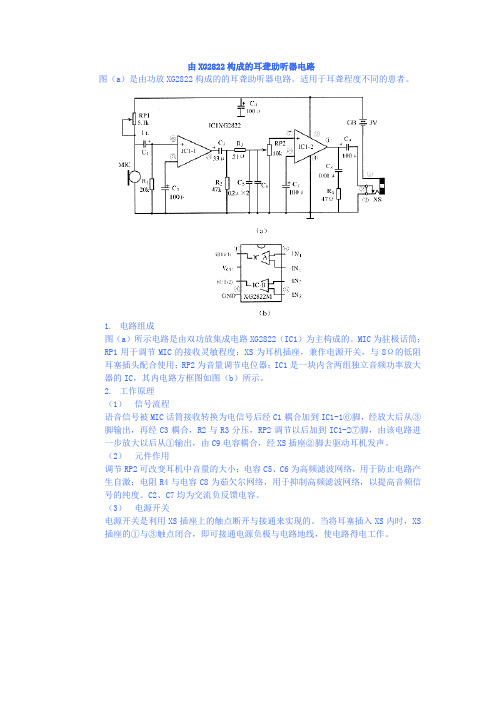

图（a）是由功放XG2822构成的的耳聋助听器电路。

适用于耳聋程度不同的患者。

1.电路组成
图（a）所示电路是由双功放集成电路XG2822（IC1）为主构成的。

MIC为驻极话筒；RP1用于调节MIC的接收灵敏程度；XS为耳机插座，兼作电源开关，与8Ω的低阻耳塞插头配合使用；RP2为音量调节电位器；IC1是一块内含两组独立音频功率放大器的IC，其内电路方框图如图（b）所示。

2.工作原理
（1）信号流程
语音信号被MIC话筒接收转换为电信号后经C1耦合加到IC1-1⑥脚，经放大后从③脚输出，再经C3耦合，R2与R3分压，RP2调节以后加到IC1-2⑦脚，由该电路进一步放大以后从①输出，由C9电容耦合，经XS插座②脚去驱动耳机发声。

（2）元件作用
调节RP2可改变耳机中音量的大小；电容C5、C6为高频滤波网络，用于防止电路产生自激；电阻R4与电容C8为茹欠尔网络，用于抑制高频滤波网络，以提高音频信号的纯度。

C2、C7均为交流负反馈电容。

（3）电源开关
电源开关是利用XS插座上的触点断开与接通来实现的。

当将耳塞插入XS内时，XS 插座的①与③触点闭合，即可接通电源负极与电路地线，使电路得电工作。

1前言随着时代的发展，科技的进步。

现在的助听器也变得种类繁多，功能齐全。

按照助听器放大线路的类型分类总共有三种：1 线性放大器在声输出达到饱和前，增益时一固定值，不随声输入而变化。

声增益：声输出和输入间的差值就是放大器的增益. 输入较低时，输出随输入的增加而增加。

声饱和：当输入增加到一定程度，输出不再随输入增加而增加时即达饱和状态。

2 、非线性放大器--压缩放大K -amp放大器是临床使用最多的压缩线路。

该放大线路是十分先进的助听器放大线路，该放大线路的增益并不固定，是随着声输入的变化而变化的。

声输入越大，增益越小。

这样可防止耳聋患者小声听不清，大声难受的缺点。

该线路将宽的自然言语动态变化，压缩到听患者窄的范围内，减少了言语的放大失真。

3，全数码自动放大器数字助听器类似于一台处理言语声信息的微型电脑，可以根据要求进行编程，最大限度地满足病人听力和生活声环境变化的需要。

这是全新的放大线路，是计算机数字技术应用带来的划时代变化。

目前数字助听器的放大可随输入声强、输入声的声学特征的变化而快速自动变化。

数字助听器放大将言语频段划分数段，分别处理，从而使其能满足各种听力损失的需要。

自动地鉴别言语和噪音，改善信噪比，增强言语清晰度数字助听器应用只有3年多的时间，其技术还在不断发展和改进中，人们预言不远将来，数字助听器将很快取代现有的电子模拟放大助听器。

数字助听器的放大为全自动放大，增益与听力损失程度和声输入强度相关。

助听器名目繁多，但所有电子助听器的工作原理是一样的。

任何助听器都包括6个基本结构。

1．话筒（传声器或麦克风）接收声音并把它转化为电波形式，即把声能转化为电能。

2．放大器放大电信号（晶体管放大线路）3．耳机（受话器）把电信号转化为声信号（即把电能转化为声能）。

4．耳模（耳塞）置入外耳道。

5．音量控制开关6．电源供放大器用的干电池。

尽管现在的助听器功能都很齐全但是由于价格的原因使得一般群众难以购买的起。

助听器基本工作原理全数字助听器的工作原理全数字式助听器采用的是逻辑电路,能根据外界输入信号的不同确定不同的工作特性,以保证输出信号与使用者的实际需要高度吻合。

此外,数字式助听器还可以将自身的频谱范围分成若干个频段,分别进行调节,以补偿使用者不同频段之不同的听力损失。

数字式助听器还可以区分出语音与噪声,实现强化语音、降低噪声的作用,最大限度地满足使用者的实际需要。

比较典型的数字式助听器由七个部分组成:第一部分为传声器(麦克风),负责以模拟的方式将输入声信号转变为电信号;第二部分为输入信号处理器,负责将模拟信号转变为数字信号;第三部分的分流装置负责将数字信号分向若干信号处理通道;第四部分为信号处理(通道)装置,具有独立、灵活、合理地处理信号的能力;第五部分为整合装置,负责将不同通道传来的信号合并为高、低频两大部分进行运算;第六部分将前段运算完成的高、低频信号合并,以数字方式输出;第七部分为受话器,负责将电信号还原为声信号。

1. 助听器基本工作原理：图1 全数字助听器工作原理经过了将近一个多世纪模拟信号发展历程，助听器领域终于用数字信号处理（DSP）技术替代了传统的声音处理方式，其核心成分就是助听器中的模/数转换器，目前DSP助听器的基本结构多为：麦克风——前置放大器——模/数转换ADC——数字微处理器和数字滤波器——数/模转换器——受话器，如图1。

外界的声音信号，比如一个正弦波的音调，进入麦克风从声能转化成电能，通过模/数转化器转化为数字信号，然后在数字微处理器和数字滤波器中运用预先设置好的运算法则对这一数字信号进行计算，一个计算法则是一系列确认和计算的过程，数字化助听器需要有尽可能多的字符,利用不同的运算关系的数据符来进行计算与判断，以获得对某种听力损失性质的再现。

计算法则同样被用于标定数字化助听器中的处理器，以满足在特定条件中应进行的切换或调整。

助听器独立执行的分析通过应用计算法则来实施和鉴定。

用TDA2822的耳聋助听器电路图电路图用TDA2822的耳聋助听器电路图作者：疯狂的三极管时间：2009-11-25 11:11:28 点击：1328耳聋者的福音，这个耳聋助听器由TDA2822双功放集成电路加上少量外围元件组成，它与市场上的普及机相比具有输出功率大、电压范围宽等特点，工作电压为1.8—15V，适合中、轻度耳聋患者使用。

该助听器电原理图见图1（点此下载原理图）。

其工作原理较简单：驻极体话筒连接成高增益的漏极输出电路，并将外界声波转换成电信号。

TDA2822组成BTL功放电路，对话筒输出的音频信号进行放大，并以足够的功率推动耳机发声。

为了减小耦合引起的损耗，采用变压器耦合，初级加接C2，可以滤除一部分感应噪音，次级与RP连接，以控制音量大小。

另R1、C1组成去耦电路，以防止信号通过电源引起反馈；R2、C6为BTL电路的频率补偿。

元器件清单见下表编号名称型号数量R1 电阻470Ω1/8W 1R2 电阻5.1Ω1/8W 1RP 可调电阻 100K WH135型 1C1 电解电容 4.7u/16V 1C2、C5 瓷片电容 0.01u 2C3 电解电容 47u/16V 1C4 电解电容 10u/16V 1C6 涤纶电容 0.1u 1IC 双功放IC TDA2822 1MIC 驻极体话筒 CZN－15D或CRZ2－15 1RJ 耳机8Ω 1T 音频变压器自制 1S 电源开关微型的1×2拨动 1音频变压器T用袖珍收音机输入放大器代用，如自绕，采用E14铁芯，初次级均用Φ＝0.06mm漆包线各绕2000匝。

音量电位器RP 采用WH135可变电阻直接焊在印板上。

耳机孔为2.5mm卧式二芯插座。

这个电路只要装配正确，无须调试即能正常工作。

电源采用两节5号电池，静态工作电流为6mA。
