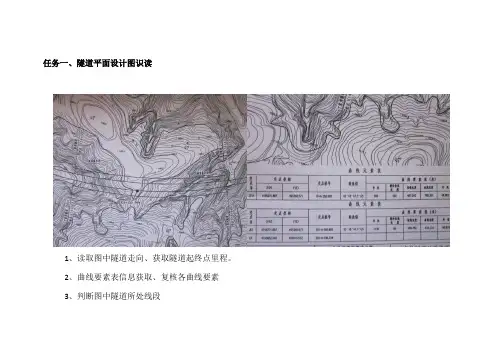

任务一、隧道平面设计图识读
1、读取图中隧道走向、获取隧道起终点里程。
2、曲线要素表信息获取、复核各曲线要素
3、判断图中隧道所处线段
任务二:公路隧道纵断面图
假设某天掌子面里程K14+398根据图中设计信息计算开挖放样拱顶设计高程
任务三:公路隧道建筑限界
1、公路建筑限界包括内容
2、公路净空与建筑限界关系
3、思考图中隧道路面中心线与隧道中心线为什么不重合?
任务三:公路隧道洞口工程结构识读
一、对照两张图找出公路隧道洞口工程以下项目
洞口开挖、洞口防排水、洞门工程、明洞、边、仰坡、截水沟
二、早进洞、晚出洞思想接长明洞
三、明洞设计思路
四、洞门:位于隧道出入口处,用来保护洞口土体和边坡稳定,排除仰坡流下的水。
它由端墙、翼墙及端墙背部的排水系统所组成。
隧道长度:洞门量端墙间距离L=1350m 判断隧道属于哪种隧道
五、边、仰坡防护图中采用的方式
六、当洞口可能出现地层滑坡、崩塌、偏压时,应采取下列相应的预防措施:
(1)滑坡可采取地表锚杆、深基桩、挡墙、土袋或石笼等加固措施。
(2)崩塌可采取喷射混凝土、地表锚杆、锚索、防落石棚、化学药液注浆加固等措施。
(3)偏压可采取平衡压重填土、护坡挡墙或对偏压上方地层挖切等措施,以减轻偏压力。
(4)开挖中对地层动态应进行监控量测,检查各种处理措施的可靠性。
练习:图中明洞的长度、明暗结合处里程桩号
思考题:为什么要设置明洞?
任务五:认识公路隧道衬砌结构
初期支护项目:锚杆、拱架、钢筋网
任务六:认识公路隧道排水结构
1、识别施工防排水、结构防排水。
如何看隧道工程图纸施工图纸是在建造工程时必不可少的,它是建造工程的语言。
身为一名合格的技术人员,施工图就是指导施工的关键,因此会看图是一名专业技术人员必备的技能,看施工图要深入、细致、抓住重点、领会设计意图。
但施工图的结构一般是非常复杂的,怎么快速看懂施工图纸呢?下面我们就隧道施工图纸为例简单讲解一下。
一、看图纸方法1、主要内容了解图纸大概内容:图纸目录、设计及施工说明(总说明)、隧道总工程量统计表、平面布置图、纵断面图、洞门方案图、洞口平面及施工场地布置图、设备洞室平面布局图、隧道标准断面总布置图、建筑限界及净空断面图、衬砌断面图、二次衬砌配筋图、衬砌钢架图、附属洞室图纸、电缆槽图纸等等。
1.1隧道平面布置图识读:1.11读取图中隧道走向、获取隧道起点、终点里程。
1.12曲线要素表信息获取、复核各曲线要素。
1.13判断图中隧道所处线段。
1.2纵断面图识读:1.21里程、高程比列、纵断面设计图中包含信息、重点、掌握高程设计线的位置。
假设某天掌子面里程K14+398根据图中设计信息、计算开挖放样拱顶设计高程。
2、顺序从上往下看,从左往右看。
由里往外看,由大往小看,由粗往细看。
图样说明对照看,建施结合看,设备图纸参照看。
先看全局性基本图,后看局部性详图。
3、尺寸施工图上有各种各样的尺寸,我们想要将所有尺寸记住具有一定难度,但对建筑物的主要尺寸,例如隧道的净高、净宽尺寸、拱部二衬半径、线间距尺寸、预留变形量等我们要牢牢4、图纸相互关系我们在看施工图纸时需要弄清每张图纸之间的联系和相互关系,将施工说明中做法和图纸对照,同时做好洞、沟、槽等的预留,这是减少和避免差错的重要步骤。
5、重点例如衬砌断面图中首先看进洞方向(隧道是前进方向还是后退方向)、设计线路、隧道中线、设计标高等设计要求。
6、图表对照看施工图时,如果出现无法详细表达的数据,我们需要采用工程量表对照法,将图中的数据与工程量表做对照验算,看下是否有误差。
.页脚
任务一、隧道平面设计图识读
1、读取图中隧道走向、获取隧道起终点里程。
2、曲线要素表信息获取、复核各曲线要素
3、判断图中隧道所处线段
任务二:公路隧道纵断面图
.页脚
.页脚
里程高程比例、纵断面设计图包含信息、重点掌握高程设计线的位置
假设某天掌子面里程K14+398根据图中设计信息计算开挖放样拱顶设计高程.页脚
任务三:公路隧道建筑限界
1、公路建筑限界包括容
2、公路净空与建筑限界关系
3、思考图中隧道路面中心线与隧道中心线为什么不重
合?
.页脚
.页脚
任务三:公路隧道洞口工程结构识读
一、对照两图找出公路隧道洞口工程以下项目 洞口开挖、洞口防排水、洞门工程、明洞、边、仰坡、截水沟 二、早进洞、晚出洞思想 接长明洞 三、明洞设计思路
四、洞门:位于隧道出入口处,用来保护洞口土体和边坡稳定,排除仰坡流下的水。
它由端墙、翼墙及端墙背部的排水系统所组成。
隧道长度:洞门量端墙间距离 L=1350m 判断隧道属于哪种隧道
.页脚
五、边、仰坡防护图中采用的方式
六、当洞口可能出现地层滑坡、崩塌、偏压时,应采取下列相应的预防措施: (1)滑坡 可采取地表锚杆、深基桩、挡墙、土袋或石笼等加固措施。
(2)崩塌 可采取喷射混凝土、地表锚杆、锚索、防落石棚、化学药液注浆加固等措施。
(3)偏压 可采取平衡压重填土、护坡挡墙或对偏压上方地层挖切等措施,以减轻偏压力。
(4)开挖中对地层动态应进行监控量测,检查各种处理措施的可靠性。
练习:图中明洞的长度、明暗结合处里程桩号 思考题:为什么要设置明洞?
任务五:认识公路隧道衬砌结构
初期支护项目:锚杆、拱架、钢筋网
任务六:认识公路隧道排水结构
.页脚
.页脚
1、识别施工防排水、结构防排水.页脚。
