物理选修3-2电磁感应章末测试题2

桑水高中物理学习材料桑水制作电磁感应章末检测（时间：75分钟 满分:100分）一、单项选择题：（每题3分，共计18分） 1、下列说法中正确的有： （ ）A 、只要闭合电路内有磁通量，闭合电路中就有感应电流产生B 、穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生C 、线框不闭合时，若穿过线圈的磁通量发生变化，线圈中没有感应电流和感应电动势D 、线框不闭合时，若穿过线圈的磁通量发生变化，线圈中没有感应电流，但有感应电动势 2、根据楞次定律可知感应电流的磁场一定是： （ ）A 、阻碍引起感应电流的磁通量；B 、与引起感应电流的磁场反向；C 、阻碍引起感应电流的磁通量的变化；D 、与引起感应电流的磁场方向相同。

3、穿过一个单匝闭合线圈的磁通量始终为每秒均匀增加2Wb,则 （ ） A.线圈中感应电动势每秒增加2V B.线圈中感应电动势每秒减少2V C.线圈中感应电动势始终为一个确定值，但由于线圈有电阻，电动势小于2V D.线圈中感应电动势始终为2V 4、在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图1所示，当磁场的磁感应强度B 随时间如图2变化时，图3中正确表示线圈中感应电动势E 变化的是 （ ）A ．B ．C ．D ．12345 t /s E2E 0E 0-E 0 -2E 0 12345 t /s E2E 0 E 0-E 0 -2E 0 E 0E12345 t /s 2E 0-E 0 -2E 0 E 0E12345 t /s 2E 0 -E 0-2E 0B图1B t /sO图2桑水5、如图所示，竖直放置的螺线管与导线abcd 构成回路，导线所在区域内有一垂直纸面向里的变化的匀强磁场，螺线管下方水平桌面上有一导体圆环，导线abcd 所围区域内磁场的磁感强度按下列哪一图线所表示的方式随时间变化时，导体圆环将受到向上的磁场作用力 （ ）6.粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行，现使线框以同样大小的速度沿四个不同方向平移出磁场，如图所示，则在移动过程中线框的一边a 、b 两点间电势差绝对值最大的是 （ ）二、多项选择题：（每题4分，共计16分）7、如图所示，导线AB 可在平行导轨MN 上滑动，接触良好，轨道电阻不计电流计中有如图所示方向感应电流通过时，AB 的运动情况是：（ ） A ．向右加速运动； B.向右减速运动； C.向右匀速运动； D.向左减速运动。

饶平二中高二物理(选修3-2)电磁感应单元测试题班级 姓名 座号 评分一、选择题:1、 在图1中，相互靠近的两个圆形导线环，在同一平面内，外面一个与电池、滑动变阻器串接，里面一个为闭合电路。

当变阻器的电阻变小时，在里面的导线环上各段所受的磁场力的方向是：( ) A 、向着圆心。

B 、背离圆心。

C 、垂直纸面向外。

D 、没有磁场力作用。

2、如图2所示电路，在L 1线圈中感应电流从左向右通过电流表的条件是：( ) A 、K 断开瞬间。

B 、K 接通后，变阻器向右滑动。

C 、K 接通后， 将软铁心插入线圈L 2中。

D 、上述方法都不行。

3、一圆形线圈，一半置于匀强磁场中，磁场方向垂直纸面向里，如图3所示。

为使线圈中感应电流为顺时针方向，应使线圈：( )A 、沿+x 方向平动B 、沿x 轴转动90°C 、沿+y 方向平动D 、绕y 轴转动90° 4、如图4所示，电键K 原来是接通的，这时安培表中指示某一读数，在把K 断开瞬间，安培表中出现：( ) A 、电流强度立即为零。

B 、与原来方向相同逐渐减弱的电流。

C 、与原来方向相同突然增大的电流。

D 、与原来方向相反突然增大的电流。

二、填空题：5、半径为a 的半圆弧形硬质导线P Q 以速度v 在水平放置的平行导轨上运动。

匀强磁场的磁感应强度为B ，方向与导轨平面垂直并指向纸里(如图5)。

R 是固定电阻。

设导轨、导线和P Q 的电阻以及P Q 与导轨的摩擦均可忽略，当导线P Q 作匀速运动时，外力的功率是GKL L 12xyoA KR R L 12RavP图 1图 3图 4图5图 26、用绝缘导线绕一个圆环，环内有一个用同样绝缘导线折成的内接正方形线框，如图6所示。

把它们放到磁感应强度均匀增加的匀强磁场中，磁场方向垂直线环平面向纸外。

则圆环和正方形中的电流强度大小之比 为 。

、下图是做探究电磁感应的产生条件实验的器材及示意图。

(1)在图7中用实线代替导线把它们连成实验电路。

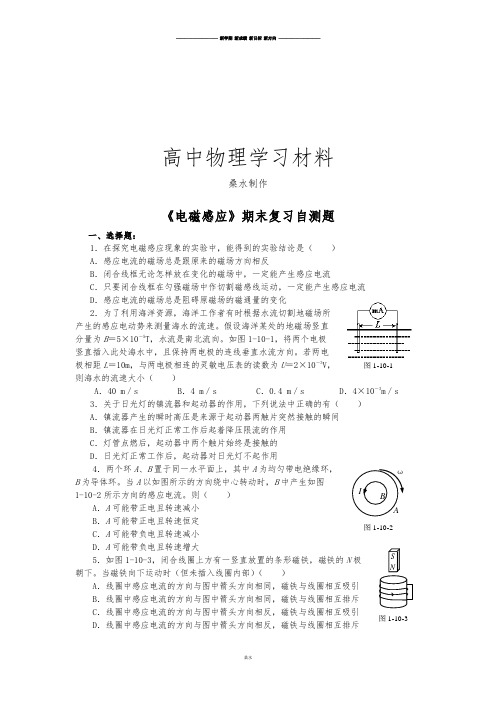

高中物理学习材料桑水制作《电磁感应》期末复习自测题一、选择题：1．在探究电磁感应现象的实验中，能得到的实验结论是（ ）A ．感应电流的磁场总是跟原来的磁场方向相反B ．闭合线框无论怎样放在变化的磁场中，一定能产生感应电流C ．只要闭合线框在匀强磁场中作切割磁感线运动，一定能产生感应电流D ．感应电流的磁场总是阻碍原磁场的磁通量的变化2．为了利用海洋资源，海洋工作者有时根据水流切割地磁场所产生的感应电动势来测量海水的流速。

假设海洋某处的地磁场竖直分量为B ＝5×10－5T ，水流是南北流向。

如图1-10-1，将两个电极竖直插入此处海水中，且保持两电极的连线垂直水流方向。

若两电极相距L ＝10m ，与两电极相连的灵敏电压表的读数为U ＝2×10－3V ，则海水的流速大小（ ）A ．40 m ／sB ．4 m ／sC ．0.4 m ／sD ．4×10－3m ／s3．关于日光灯的镇流器和起动器的作用，下列说法中正确的有（ ）A ．镇流器产生的瞬时高压是来源于起动器两触片突然接触的瞬间B ．镇流器在日光灯正常工作后起着降压限流的作用C ．灯管点燃后，起动器中两个触片始终是接触的D ．日光灯正常工作后，起动器对日光灯不起作用4．两个环A 、B 置于同一水平面上，其中A 为均匀带电绝缘环， B 为导体环。

当A 以如图所示的方向绕中心转动时，B 中产生如图1-10-2所示方向的感应电流。

则（ ） A ．A 可能带正电且转速减小 B ．A 可能带正电且转速恒定 C ．A 可能带负电且转速减小D ．A 可能带负电且转速增大5．如图1-10-3，闭合线圈上方有一竖直放置的条形磁铁，磁铁的N 极 朝下。

当磁铁向下运动时（但未插入线圈内部）（ ）A ．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互吸引B ．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互排斥C ．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互吸引D ．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互排斥图1-10-1 ABωI 图1-10-2 N S 图1-10-36．如图1-10-4所示，在垂直于纸面向里的匀强磁场中有由两个大小不等的圆环M 、N 连接而成的导线框。

最新人教版高中物理选修3-2测试题及答案全套单元测评(一)电磁感应(时间：90分钟满分：100分)第Ⅰ卷(选择题，共48分)一、选择题(本题有12小题，每小题4分，共48分．)1．下列现象中，属于电磁感应现象的是()A．小磁针在通电导线附近发生偏转B．通电线圈在磁场中转动C．因闭合线圈在磁场中运动而产生的电流D．磁铁吸引小磁针解析：电磁感应是指“磁生电”的现象，而小磁针和通电线圈在磁场中转动，反映了磁场力的性质，所以A、B、D项不是电磁感应现象，C项是电磁感应现象．答案：C如图所示，开始时矩形线框与匀强磁场的方向垂直，且一半在磁场内，一半在磁场外，若要使线框中产生感应电流，下列办法中不可行的是() A．将线框向左拉出磁场B．以ab边为轴转动(小于90°)C．以ad边为轴转动(小于60°)D．以bc边为轴转动(小于60°)解析：将线框向左拉出磁场的过程中，线框的bc部分做切割磁感线运动，或者说穿过线框的磁通量减少，所以线框中将产生感应电流．当线框以ab边为轴转动时，线框的cd边的右半段在做切割磁感线运动，或者说穿过线框的磁通量在发生变化，所以线框中将产生感应电流．当线框以ad边为轴转动(小于60°)时，穿过线框的磁通量在减小，所以在这个过程中线框中会产生感应电流．如果转过的角度超过60°(60°～300°)，bc 边将进入无磁场区，那么线框中将不产生感应电流．当线框以bc边为轴转动时，如果转动的角度小于60°，则穿过线框的磁通量始终保持不变(其值为磁感应强度与矩形线框面积的一半的乘积)．答案：D如图所示，通电螺线管水平固定，OO′为其轴线，a、b、c三点在该轴线上，在这三点处各放一个完全相同的小圆环，且各圆环平面垂直于OO′轴．则关于这三点的磁感应强度B a、B b、B c的大小关系及穿过三个小圆环的磁通量Φa、Φb、Φc的大小关系，下列判断正确的是()A．B a＝B b＝B c，Φa＝Φb＝ΦcB．B a＞B b＞B c，Φa＜Φb＜ΦcC．B a＞B b＞B c，Φa＞Φb＞ΦcD．B a＞B b＞B c，Φa＝Φb＝Φc解析：根据通电螺线管产生的磁场特点可知B a＞B b＞B c，由Φ＝BS可得Φa ＞Φb＞Φc，故C项正确．答案：C如图所示，一均匀的扁平条形磁铁的轴线与圆形线圈在同一平面内，磁铁中心与圆心重合，为了在磁铁开始运动时在线圈中得到逆时针方向的感应电流，磁铁的运动方式应是()A．N极向纸内，S极向纸外，使磁铁绕O点转动B．N极向纸外，S极向纸内，使磁铁绕O点转动C．磁铁在线圈平面内顺时针转动D．磁铁在线圈平面内逆时针转动解析：当N极向纸内、S极向纸外转动时，穿过线圈的磁场由无到有并向里，感应电流的磁场应向外，电流方向为逆时针，A选项正确；当N极向纸外、S极向纸内转动时，穿过线圈的磁场向外并增加，电流方向为顺时针，B选项错误；当磁铁在线圈平面内绕O点转动时，穿过线圈的磁通量始终为零，因而不产生感应电流，C、D选项错误．答案：A5．穿过闭合回路的磁通量Φ随时间t变化的图象分别如图所示，下列关于回路中产生的感应电动势的论述，正确的是()①②③④A．图①中回路产生的感应电动势恒定不变B．图②中回路产生的感应电动势一直在变大C．图③中回路在0～t1时间内产生的感应电动势小于在t1～t2时间内产生的感应电动势D．图④中回路产生的感应电动势先变小再变大解析：图④中磁通量的变化率先变小后变大，因此，回路产生的感应电动势先变小再变大．答案：D6．(多选题)变压器的铁芯是利用薄硅钢片叠压而成的，而不是采用一整块硅钢，这是因为()A．增大涡流，提高变压器的效率B．减小涡流，提高变压器的效率C．增大铁芯中的电阻，以产生更多的热量D．增大铁芯中的电阻，以减小发热量解析：不使用整块硅钢而是采用很薄的硅钢片，这样做的目的是增大铁芯中的电阻，阻断涡流回路，来减少电能转化成铁芯的内能，提高效率是防止涡流而采取的措施．本题正确选项是BD.答案：BD7．(多选题如图所示，电阻不计的平行金属导轨固定在一绝缘斜面上，两相同的金属导体棒a、b垂直于导轨静止放置，且与导轨接触良好，匀强磁场垂直穿过导轨平面．现用一平行于导轨的恒力F作用在a的中点，使其向上运动．若b始终保持静止，则它所受摩擦力可能()A．变为0B．先减小后不变C．等于F D．先增大再减小解析：导体棒a在恒力F作用下加速运动，最后匀速运动，闭合回路中产生感应电流，导体棒b受到安培力方向应沿斜面向上，且逐渐增大，最后不变．由力平衡可知，导体棒b受到的摩擦力先沿斜面向上逐渐减小，最后不变，所以选项A、B正确，选项C、D错误．答案：AB8．如图所示，两条平行虚线之间存在匀强磁场，虚线间的距离为l，磁场方向垂直纸面向里，abcd是位于纸面内的梯形线圈，ad与bc间的距离也为l，t＝0时刻，bc边与磁场区域左边界重合．现令线圈以向右的恒定速度v沿垂直于磁场区域边界的方向穿过磁场区域，取沿a→b→c→d→a方向的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流I随时间t的变化的图线是图中的()A BC D解析：0～lv段，由右手定则判断感应电流方向为a→d→c→b→a，大小逐渐增大；lv～2lv段，由右手定则判断感应电流方向为a→b→c→d→a，大小逐渐增大，故B选项正确．答案：B9．(多选题)如图所示，水平放置的平行金属导轨左边接有电阻R，轨道所在处有竖直向下的匀强磁场，金属棒ab横跨导轨，它在外力的作用下向右匀速运动，速度为v.若将金属棒的运动速度变为2v，(除R外，其余电阻不计，导轨光滑)则() A．作用在ab上的外力应增大到原来的2倍B．感应电动势将增大为原来的4倍C．感应电流的功率将增大为原来的2倍D．外力的功率将增大为原来的4倍解析：由平衡条件可知，F＝B2L2Rv，可见，将金属棒的运动速度变为2v时，作用在ab上的外力应增大到原来的2倍，外力的功率将增大为原来的4倍．答案：AD10．(多选题)如图所示，E为电池，L是电阻可忽略不计、自感系数足够大的线圈，D1、D2是两个规格相同且额定电压足够大的灯泡，S是控制电路的开关．对于这个电路，下列说法正确的是()A．刚闭合开关S的瞬间，通过D1、D2的电流大小相等B．刚闭合开关S的瞬间，通过D1、D2的电流大小不相等C．闭合开关S待电路达到稳定，D2熄灭，D1比原来更亮D．闭合开关S待电路达到稳定，再将S断开的瞬间，D2立即熄灭，D1闪亮一下再熄灭解析：由于线圈的电阻可忽略不计、自感系数足够大，在开关S闭合的瞬间线圈的阻碍作用很大，线圈中的电流为零，所以通过D1、D2的电流大小相等，A项正确、B项错误；闭合开关S待电路达到稳定时线圈短路，D1中电流为零，回路电阻减小，D2比原来更亮，C项错误；闭合开关S待电路达到稳定，再将S断开瞬间，D2立即熄灭，线圈和D1形成回路，D1闪亮一下再熄灭，D项正确．答案：AD如图所示，矩形线圈放置在水平薄木板上，有两块相同的蹄形磁铁，四个磁极之间的距离相等，当两块磁铁匀速向右通过线圈时，线圈仍静止不动，那么线圈受到木板的摩擦力方向是()A．先向左，后向右B．先向左、后向右、再向左C．一直向右D．一直向左解析：当两块磁铁匀速向右通过线圈时，线圈内产生感应电流，线圈受到的安培力阻碍线圈相对磁铁的向左运动，故线圈有相对木板向右运动的趋势，故受到的静摩擦力总是向左．选项D正确，A、B、C项错误．答案：D光滑曲面与竖直平面的交线是抛物线，如图所示，抛物线的方程为y ＝x 2，其下半部处在一个水平方向的匀强磁场中，磁场的上边界是y ＝a 的直线(如图中的虚线所示)．一个小金属块从抛物线上y ＝b (b >a )处以速度v 沿抛物线下滑，假设曲面足够长，则金属块在曲面上滑动的过程中产生的焦耳热总量是( )A ．mgbB.12m v 2 C ．mg (b －a ) D ．mg (b －a )＋12m v 2 解析：金属块进出磁场时，会产生涡流，部分机械能转化成焦耳热，所能达到的最高位置越来越低，当最高位置y ＝a 时，由于金属块中的磁通量不再发生变化，金属块中不再产生涡流，机械能也不再损失，金属块会在磁场中往复运动，此时的机械能为mga ，整个过程中减少的机械能为mg (b －a )＋12m v 2，全部转化为内能，所以D 项正确．答案：D第Ⅱ卷(非选择题，共52分)二、实验题(本题有2小题，共14分．请按题目要求作答)13．(6分)如图所示，在一根较长的铁钉上，用漆包线绕两个线圈A 和B .将线圈B 的两端与漆包线CD 相连，使CD 平放在静止的小磁针的正上方，与小磁针平行．试判断合上开关的瞬间，小磁针N 极的偏转情况？线圈A 中电流稳定后，小磁针又怎样偏转？解析：在开关合上的瞬间，线圈A内有了由小变大的电流，根据安培定则可判断出此时线圈A在铁钉内产生了一个由小变大的向右的磁场．由楞次定律可知，线圈B内感应电流的磁场应该阻碍铁钉内的磁场在线圈B内的磁通量的增加，即线圈B内感应电流的磁场方向是向左的．由安培定则可判断出线圈B 内感应电流流经CD时的方向是由C到D.再由安培定则可以知道直导线CD内电流所产生的磁场在其正下方垂直于纸面向里，因此，小磁针N极应该向纸内偏转．线圈A内电流稳定后，CD内不再有感应电流，所以，小磁针又回到原来位置．答案：在开关合上的瞬间，小磁针的N极向纸内偏转．(3分)当线圈A内的电流稳定以后，小磁针又回到原来的位置(3分)14．(8分)如图所示为“研究电磁感应现象”的实验装置，部分导线已连接．(1)用笔画线代替导线将图中未完成的电路连接好．(2)如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么闭合电键后，将原线圈迅速插入副线圈的过程中，电流计指针将向________偏；原线圈插入副线圈后，将滑动变阻器滑片迅速向右移动时，电流计指针将向________偏．答案：(1)如图所示．(4分)(2)右(2分)左(2分)三、计算题(本题有3小题，共38分．解答应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位)15．(10分)匀强磁场的磁感应强度B＝0.8 T，矩形线圈abcd的面积S＝0.5 m2，共10匝，开始B与S垂直且线圈有一半在磁场中，如图所示．(1)当线圈绕ab边转过60°时，线圈的磁通量以及此过程中磁通量的改变量为多少？(2)当线圈绕dc边转过60°时，求线圈中的磁通量以及此过程中磁通量的改变量．解析：(1)当线圈绕ab转过60°时，Φ＝BS⊥＝BS cos 60°＝0.8×0.5×12Wb＝0.2 Wb(此时的S⊥正好全部处在磁场中)．在此过程中S⊥没变，穿过线圈的磁感线条数没变，故磁通量变化量ΔΦ＝0. (5分)(2)当线圈绕dc 边转过60°时，Φ＝BS ⊥， 此时没有磁场穿过S ⊥，所以Φ＝0； 不转时Φ1＝B ·S2＝0.2 Wb ，转动后Φ2＝0，ΔΦ＝Φ2－Φ1＝－0.2 Wb ， 故磁通量改变了0.2 Wb. (5分) 答案：(1)0 (2)0.2 Wb16．(14分)两根光滑的长直金属导轨MN 、M ′N ′平行置于同一水平面内，导轨间距为l ，电阻不计，M 、M ′处接有如图20所示的电路，电路中各电阻的阻值均为R ，电容器的电容为C .长度也为l 、阻值同为R 的金属棒ab 垂直于导轨放置，导轨处于磁感应强度为B 、方向竖直向下的匀强磁场中．ab 在外力作用下向右匀速运动且与导轨保持良好接触，在ab 运动距离为x 的过程中，整个回路中产生的焦耳热为Q .求：(1)ab 运动速度v 的大小； (2)电容器所带的电荷量q .解析 (1)设ab 上产生的感应电动势为E ，回路中的电流为I ，ab 运动距离为x ，所用时间为t ，则有E ＝Bl v (2分) I ＝E4R(2分) t ＝xv (2分) Q ＝I 2(4R )t (2分)由上述方程得v ＝4QRB 2l 2x (2分)(2)设电容器两极板间的电势差为U ，则有U ＝IR ，电容器所带电荷量q ＝CU ，(2分) 解得q ＝CQRBlx (2分) 答案：(1)4QR B 2l 2x(2)CQRBlx17．(14分)如图所示，两足够长的光滑金属导轨竖直放置，相距为L ，一理想电流表与两导轨相连，匀强磁场与导轨平面垂直．一质量为m 、有效电阻为R 的导体棒在距磁场上边界h 处静止释放．导体棒进入磁场后，流经电流表的电流逐渐减小，最终稳定为I .整个运动过程中，导体棒与导轨接触良好，且始终保持水平，不计导轨的电阻．求：(1)磁感应强度的大小B ；(2)电流稳定后，导体棒运动速度的大小v ； (3)流经电流表电流的最大值I m .解析：(1)电流稳定后，导体棒做匀速运动，受力平衡， 有F 安＝G ，即BIL ＝mg ①(2分)解得B ＝mgIL ②(2分)(2)由法拉第电磁感应定律得导体棒产生的感应电动势 E ＝BL v ③(1分)闭合电路中产生的感应电流I ＝ER ④(1分) 由②③④式解得v ＝I 2Rmg (2分)(3)由题意知，导体棒刚进入磁场时的速度最大，设为v m ， 由机械能守恒定律得12m v 2m ＝mgh (2分)感应电动势的最大值E m ＝Bl v m (1分) 感应电流的最大值I m ＝E mR (1分) 解得I m ＝mg 2ghIR .(2分)答案：(1)mgIL (2)I 2R mg (3)mg 2gh IR单元测评(二) 交变电流(时间：90分钟 满分：100分) 第Ⅰ卷(选择题，共48分)一、选择题(本题有12小题，每小题4分，共48分．) 1．在下图中，不能产生交变电流的是( )ABCD解析：矩形线圈绕着垂直于磁场方向的转轴做匀速圆周运动就产生交流电，而A图中的转轴与磁场方向平行，线圈中无电流产生，所以选A.答案：A2．闭合线圈在匀强磁场中匀速转动时，产生的正弦式交变电流i＝I m sin ωt.若保持其他条件不变，使线圈的匝数和转速各增加1倍，则电流的变化规律为()A．i′＝I m sin ωt B．i′＝I m sin 2ωtC．i′＝2I m sin ωt D．i′＝2I m sin 2ωt解析：由电动势的最大值知，最大电动势与角速度成正比，与匝数成正比，所以电动势最大值为4E m，匝数加倍后，其电阻也应该加倍，此时线圈的电阻为2R，根据欧姆定律可得电流的最大值为I m′＝4E m2R＝2I m，因此，电流的变化规律为i′＝2I m sin 2ωt.答案：D3.(多选题)如图是某种正弦式交变电压的波形图，由图可确定该电压的()A ．周期是0.01 sB ．最大值是311 VC ．有效值是220 VD ．表达式为u ＝220sin 100πt (V)解析：由波形图可知：周期T ＝0.02 s ，电压最大值U m ＝311 V ，所以有效值U ＝U m 2＝220 V ，表达式为u ＝U m sin 2πT t (V)＝311sin100πt (V)，故选项B 、C正确，选项A 、D 错误．答案：BC4.(多选题)如图所示，变频交变电源的频率可在20 Hz 到20 kHz 之间调节，在某一频率时，L 1、L 2两只灯泡的炽热程度相同．则下列说法中正确的是 ( )A ．如果将频率增大，L 1炽热程度减弱、L 2炽热程度加强B ．如果将频率增大，L 1炽热程度加强、L 2炽热程度减弱C ．如果将频率减小，L 1炽热程度减弱、L 2炽热程度加强D ．如果将频率减小，L 1炽热程度加强、L 2炽热程度减弱解析：某一频率时，两只灯泡炽热程度相同，应有两灯泡消耗的功率相同，频率增大时，感抗增大，而容抗减小，故通过A1的电流增大，通过A2的电流减小，故B项正确；同理可得C项正确，故选B、C.答案：BC5．(多选题)如图所示，在远距离输电过程中，若保持原线圈的输入功率不变，下列说法正确的是()A．升高U1会减小输电电流I2B．升高U1会增大线路的功率损耗C．升高U1会增大线路的电压损耗D．升高U1会提高电能的利用率解析：提高输电电压U1，由于输入功率不变，则I1将减小，又因为I2＝n1n2I1，所以I2将减小，故A项对；线路功率损耗P损＝I22R，因此功率损耗在减小，电压损失减小，故B项、C项错误；因线路损耗功率减小，因此利用率将升高，D项正确．答案：AD6．如图甲所示，a、b为两个并排放置的共轴线圈，a中通有如图乙所示的交变电流，则下列判断错误的是()甲乙A．在t1到t2时间内，a、b相吸B．在t2到t3时间内，a、b相斥C．t1时刻两线圈间作用力为零D．t2时刻两线圈间吸引力最大解析：t1到t2时间内，a中电流减小，a中的磁场穿过b且减小，因此b中产生与a同向的磁场，故a、b相吸，A选项正确；同理B选项正确；t1时刻a 中电流最大，但变化率为零，b中无感应电流，故两线圈的作用力为零，故C 选项正确；t2时刻a中电流为零，但此时电流的变化率最大，b中的感应电流最大，但相互作用力为零，故D选项错误．因此，错误的应是D.答案：D7．如图所示是四种亮度可调的台灯的电路示意图，它们所用的白炽灯泡相同，且都是“220 V40 W”，当灯泡所消耗的功率都调到20 W时，消耗功率最小的台灯是()ABCD解析：利用变阻器调节到20 W时，除电灯消耗电能外，变阻器由于热效应也要消耗一部分电能，使台灯消耗的功率大于20 W，利用变压器调节时，变压器的输入功率等于输出功率，本身不消耗电能，所以C中台灯消耗的功率最小．答案：C8．一电阻接一直流电源，通过4 A的电流时热功率为P，若换接一正弦交流电源，它的热功率变为P2，则该交流电电流的最大值为()A．4 A B．6 A C．2 A D．4 2 A解析：由P＝I2R得R＝PI2＝P16，接交流电时，P2＝I′2P16，2I′2＝16，I′＝42A，所以I m＝2I′＝4 A．应选A.答案：A9．(多选题)如图所示为两个互感器，在图中圆圈内a、b表示电表，已知电压比为100∶1，电流比为10∶1，电压表的示数为220 V，电流表的示数为10 A，则()A．a为电流表，b为电压表B．a为电压表，b为电流表C．线路输送电功率是2 200 WD．线路输送电功率是2.2×106 W解析：电压互感器应并联在电路中，并且是降压变压器，即图中a为电压互感器，由其读数知，输电线上的电压为22 000 V，同理可知输电线上的电流为100 A.答案：BD10．水电站向小山村输电，输送电功率为50 kW ，若以1 100 V 送电，则线路损失为10 kW ，若以3 300 V 送电，则线路损失可降为( )A ．3.3 kWB ．1.1 kWC ．30 kWD ．11 kW解析：由P ＝UI ，ΔP ＝I 2R 可得：ΔP ＝P2U2R ，所以当输送电压增大为原来3倍时，线路损失变为原来的19，即ΔP ＝1.1 kW.答案：B11．如图所示，理想变压器的原、副线圈的匝数比n 1∶n 2＝2∶1，原线圈接正弦式交流电，副线圈接电动机，电动机线圈电阻为R ，当输入端接通电源后，电流表读数为I ，电动机带动一质量为m 的重物以速度v 匀速上升，若电动机因摩擦造成的能量损失不计，则图中电压表的读数为( )A ．4IR ＋mg vI B.mg v I C ．4IRD.14IR ＋mg v I 解析：根据电流与匝数的关系知变压器的输出电流为2I ，电动机消耗的总功率为P 2＝mg v ＋4IR ，又变压器的输入功率P 1＝UI ＝P 2＝mg v ＋4I 2R ，则U ＝mg vI ＋4IR ，故A 项正确．答案：A12．(多选题)如图所示，M是一小型理想变压器，接线柱a、b接在电压u ＝311sin 314t (V)的正弦交流电源上，变压器右侧部分为一火警报警系统原理图，其中R2是半导体热敏传感器(温度升高时R2的电阻减小)，电流表A2安装在值班室，显示通过R1的电流，电压表V2显示加在报警器上的电压(报警器未画出)，R3为一定值电阻．当传感器R2所在处出现火警时，以下说法中正确的是()A．A1的示数增大，A2的示数减小B．A1的示数不变，A2的示数增大C．V1的示数不变，V2的示数减小D．V1的示数增大，V2的示数增大解析：传感器R2所在处出现火警，温度升高，则R2电阻减小，副线圈负载电阻减小．因输出电压不变，所以副线圈电流增大，则电阻R3两端电压增大，电压表V2的示数减小，电流表A2的示数减小．副线圈电流增大，则原线圈电流增大，但输入电压不变，即电流表A1的示数增大，电压表V1的示数不变．答案：AC第Ⅱ卷(非选择题，共52分)二、计算题(本题有4小题，共52分．解答应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位)13．(12分)一小型发电机内的矩形线圈在匀强磁场中以恒定的角速度ω绕垂直于磁场方向的固定轴转动，线圈匝数n＝100匝．穿过每匝线圈的磁通量Φ随时间按正弦规律变化，如图甲所示．发电机内阻r＝5.0 Ω，外电路电阻R＝95 Ω.已知感应电动势的最大值E m＝nωΦm，其中Φm为穿过每匝线圈磁通量的最大值．求串联在外电路中的交流电流表(内阻不计)的读数．甲乙解析：从Φ－t图线看出Φm＝1.0×10－2Wb，T＝3.14×10－2s.(2分) 已知感应电动势的最大值E m＝nωΦm，又ω＝2πT.(3分)故电路中电流最大值I m＝E mR＋r＝n·2π·ΦmT(R＋r)＝100×2×3.14×1.0×10－23.14×(95＋5.0)×10－2A＝2 A(4分)交流电流表读数是交变电流的有效值，即I＝I m2＝1.4 A．(3分)答案：1.4 A14．(12分)有一个电子元件，当它两端的电压的瞬时值高于u＝110 2 V 时则导电，低于u＝110 2 V时不导电，若把这个电子元件接到220 V、50 Hz的正弦式交变电流的两端，则它在1 s 内导电多少次？每个周期内的导电时间为多少？解析：由题意知，加在电子元件两端电压随时间变化的图象如图所示，表达式为u ＝2202sin ωt V ．(2分)其中ω＝2πf ，f ＝50 Hz ，T ＝1f ＝0.02 s ，得u ＝2202sin100πt V ．(2分)把u ′＝110 2 V 代入上述表达式得到t 1＝1600 s ，t 2＝5600s(2分) 所以每个周期内的通电时间为Δt ＝2(t 2－t 1)＝4300 s ＝175s ．(3分) 由所画的u －t 图象知，一个周期内导电两次，所以1 s 内导电的次数为n ＝2t T ＝100.(3分)答案：100次 175s 15．(14分)如图所示，变压器原线圈输入电压为220 V ，副线圈输出电压为36 V ，两只灯泡的额定电压均为36 V ，L 1额定功率为12 W ，L 2额定功率为6 W ．求：(1)该变压器的原、副线圈匝数比．(2)两灯均工作时原线圈的电流以及只有L 1工作时原线圈中的电流．解析：(1)由变压比公式得U 1U 2＝n 1n 2(2分) n 1n 2＝22036＝559.(2分) (2)两灯均工作时，由能量守恒得P 1＋P 2＝U 1I 1(3分)I 1＝P 1＋P 2U 1＝12＋6220A ＝0.082 A(2分) 只有L 1灯工作时，由能量守恒得P 1＝U 1I ′1(3分)解得I ′1＝P 1U 1＝12220A ＝0.055 A ．(2分) 答案：(1)55∶9 (2)0.082 A 0.055 A16．(14分)某村在较远的地方建立了一座小型水电站，发电机的输出功率为100 kW ，输出电压为500 V ，输电导线的总电阻为10 Ω，导线上损耗的电功率为4 kW ，该村的用电电压是220 V .(1)输电电路如图所示，求升压、降压变压器的原、副线圈的匝数比；(2)如果该村某工厂用电功率为60 kW ，则该村还可以装“220 V ,40 W”的电灯多少盏？解析：(1)因为P损＝I22R线(2分)所以I2＝P损R线＝4×10310A＝20 A(1分)I1＝PU1＝100×103500A＝200 A(2分)则n1n2＝I2I1＝20200＝110(1分)U3＝U2－I2R线＝(500×10－20×10) V＝4 800 V(2分)则n3n4＝U3U4＝4 800220＝24011.(1分)(2)设还可装灯n盏，据功率相等有P3＝P4(1分)其中P4＝(n×40＋60×103) W(1分)P3＝(100－4) kW＝96 kW(1分)所以n＝900.(2分)答案：(1)1∶10240∶11(2)900盏单元测评(三)传感器(时间：90分钟满分：100分)第Ⅰ卷(选择题，共48分)一、选择题(本题有12小题，每小题4分，共48分．)1．关于干簧管，下列说法正确的是()A．干簧管接入电路中相当于电阻的作用B．干簧管是根据热胀冷缩的原理制成的C．干簧管接入电路中相当于开关的作用D．干簧管是作为电控元件以实现自动控制的答案：C2．(多选题)为了保护电脑元件不受损害，在电脑内部有很多传感器，其中最重要的就是温度传感器，常用的温度传感器有两种，一种是用金属做的热电阻，另一种是用半导体做的热敏电阻．关于这两种温度传感器的特点说法正确的是()A．金属做的热电阻随着温度的升高电阻变大B．金属做的热电阻随着温度的升高电阻变小C．用半导体做的热敏电阻随着温度的升高电阻变大D．用半导体做的热敏电阻随着温度的升高电阻变小解析：金属的电阻率随着温度的升高而变大，半导体在温度升高时电阻会变小．答案：AD3．街旁的路灯、江海里的航标都要求在夜晚亮、白天熄，利用半导体的电学特性制成了自动点亮、熄灭的装置，实现了自动控制，这是利用半导体的() A．压敏性B．光敏性C．热敏性D．三种特性都利用答案：B4．(多选题)有定值电阻、热敏电阻、光敏电阻三只元件，将这三只元件分别接入如图所示电路中的A、B两点后，用黑纸包住元件或者把元件置入热水中，观察欧姆表的示数，下列说法中正确的是()A．置入热水中与不置入热水中相比，欧姆表示数变化较大，这只元件一定是热敏电阻B．置入热水中与不置入热水中相比，欧姆表示数不变化，这只元件一定是定值电阻C．用黑纸包住元件与不用黑纸包住元件相比，欧姆表示数变化较大，这只元件一定是光敏电阻D．用黑纸包住元件与不用黑纸包住元件相比，欧姆表示数相同，这只元件一定是定值电阻解析：热敏电阻的阻值随温度变化而变化，定值电阻和光敏电阻不随温度变化；光敏电阻的阻值随光照变化而变化，定值电阻和热敏电阻不随之变化．答案：AC5.传感器是一种采集信息的重要器件，如图是由电容器作为传感器来测定压力变化的电路，当待测压力作用于膜片电极上时，下列说法中正确的是()①若F向下压膜片电极，电路中有从a到b的电流②若F向下压膜片电极，电路中有从b到a的电流③若F向下压膜片电极，电路中不会有电流产生④若电流表有示数，说明压力F发生变化⑤若电流表有示数，说明压力F不会发生变化A．②④B．①④C．③⑤D．①⑤解析：当下压时，因为C＝εr S4πkd，d减小，C增大，在U不变时，因为C＝QU，Q增大，从b向a有电流流过，②正确；当F变化时，电容器两板的间距变化，电容变化，电容器上的带电量发生变化，电路中有电流，④正确，故选A.答案：A6.如图所示，R1为定值电阻，R2为负温度系数的热敏电阻，当温度降低时，电阻变大，L为小灯泡，当温度降低时()。

高中物理学习材料桑水制作磁场电磁感应测试题一、选择题：（每小题至少有一个选项是正确的，请把正确的答案填入答题卡中，每小题4分，共48分，漏选得2分，错选和不选得零分）1、首先发现电流产生磁场的科学家是（）A、富兰克林B、法拉第C、安培D、奥斯特2、如图所示，两根非常靠近且互相垂直的长直导线，当通以如图所示方向的电流时，电流所产生的磁场在导线所在平面内的哪个区域内方向是一致且向里的（）A、区域ⅠB、区域ⅡC、区域ⅢD、区域Ⅳ3、关于磁现象的电本质，下列说法中正确的是（）A、磁体随温度升高磁性增强B、安培分子电流假说揭示了磁现象的电本质C、所有磁现象的本质都可归结为电荷的运动D、一根软铁不显磁性，是因为分子电流取向杂乱无章4、下列关于楞次定律的说法正确的是（）A．感应电流的磁场总是阻碍引起感应电流的磁通量B．感应电流的磁场总是阻止引起感应电流的磁通量C．感应电流的磁场总是与引起感应电流的磁场相反D．感应电流的磁场方向也可能与引起感应电流的磁场方向一致5、如图，均匀绕制的螺线管水平放置，在其正中心的上方附近用绝缘绳水平吊起通电直导线A，A与螺线管垂直，A导线中的电流方向垂直纸面向里，开关S闭合，A受到通电螺线管磁场的作用力的方向是（）A、水平向左B、水平向右C、竖直向下D、竖直向上6、如图所示，在垂直纸面向里的匀强磁场中，有 a 、 b 两个电子从同一处沿垂直磁感线方向开始运动， a 的初速度为 v ， b 的初速度为 2 v ．则（ ）A 、a 先回到出发点B 、b 先回到出发点C 、 a b 同时回到出发点D 、不能确定不能确定7、如图所示，通有恒定电流的导线MN 与闭合金属框共面，第一次将金属框由I 平移到Ⅱ，第二次将金属框绕cd 边翻转到Ⅱ，设先后两次通过金属框的磁通量变化分别为△φ1和△φ2，则 ( )A.△φ1>△φ2B.△φ1=△φ2C.△φ1<△φ2D.不能判断8、如图所示，宽40cm 的匀强磁场区域，磁场方向垂直纸面向里，一边长20cm 的正方形导线框位于纸面内，以垂直于磁场边界的恒定速度v =20m/s 通过磁场区域，在运动过程中，线框有一边始终与磁场区域的边界平行，取它刚进入磁场的时刻t=0，在下面图乙中，正确反映感应电流随时间变化规律的是哪个？( )9、如图所示，矩形线圈有N 匝，长为a ，宽为b ，每匝线圈电阻为R ，从磁感应强度为B 的匀强磁场中以速度v 匀速拉出来，那么，产生的感应电动势和流经线圈中的感应电流的大小应为（ ）A ．E = NBav ，R Bav I =B ．E = NBav ，NRBav I = C ．E = Bav ，NR BaN I = D ．E = Bav ，R Bav I = 10、在匀强磁场中，有一接有电容器的导线回路，如图，已知C=30μF ,L 1= 5cm,L 2 = 8cm ,磁场以5×10-2 T/s 的速率增强，则( )A 、电容器上板带正电，带电量为2×10—9C ；B 、电容器上板带负电，带电量为4×10—9C ；C 、电容器上板带正电，带电量为6×10—9C ；D 、电容器上板带负电，带电量为8×10—9C ．11、如图所示电路，L 为一自感线圈，A 为电灯，L 的电阻比A 的电阻小得多，接通S，待电路稳定后再断开S，断开时：( )A、灯A将比原来更亮一些后再逐渐熄灭B、通过灯A的电流方向为从左向右C、灯A将立即熄灭D、通过L的电流方向为从左向右12、2001年11月，我国第一条磁悬浮列车的导轨在上海浦东安装，图是磁悬浮的原型图，图中P是柱形磁铁，Q是用高温超导材料制成的超导圆环。

高中物理学习材料法拉第电磁感应定律-同步练习基础达标1.闭合电路中产生的感应电动势的大小，跟穿过这一闭合电路的下列哪个物理量成正比（ ）A.磁通量B.磁感应强度C.磁通量的变化率D.磁通量的变化量答案：C2.穿过一个单匝数线圈的磁通量，始终为每秒钟均匀地增加2 Wb ，则（ ）A.线圈中的感应电动势每秒钟增大2 VB.线圈中的感应电动势每秒钟减小2 VC.线圈中的感应电动势始终为2 VD.线圈中不产生感应电动势答案：C3.如图4-3-11所示，矩形金属框置于匀强磁场中，ef 为一导体棒，可在ab 和cd 间滑动并接触良好.设磁感应强度为B ，ef 长为L ，在Δt 时间内向左匀速滑过距离Δd ，由电磁感应定律E=n t∆∆Φ可知，下列说法正确的是（ ）图4-3-11A.当ef 向左滑动时，左侧面积减少L ·Δd,右侧面积增加L ·Δd ，因此E=2BL Δd/ΔtB.当ef 向左滑动时，左侧面积减小L ·Δd ，右侧面积增大L ·Δd ，互相抵消，因此E=0C.在公式E=nt∆∆Φ中，在切割情况下，ΔΦ=B ·ΔS ，ΔS 应是导线切割扫过的面积，因此E=BL Δd/Δt D.在切割的情况下，只能用E=BLv 计算，不能用E=n t ∆∆Φ计算 答案：C4.在南极上空离地面较近处，有一根与地面平行的直导线，现让直导线由静止自由下落，在下落过程中，产生的感应电动势（ ）A.增大B.减小C.不变D.无法判断答案：C5.（2003年上海）粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行.现使线框以同样大小的速度沿四个不同方向平移出磁场，如图4-3-12所示，则在移出过程中线框的一边a 、b 两点间电势差绝对值最大的是（ ）图4-3-12答案：B6.一个面积S=4×10-2 m 2、匝数n=100匝的线圈，放在匀强磁场中，磁场方向垂直于线圈平面，磁感应强度B 随时间t 变化的规律如图4-3-13所示，则下列判断正确的是（ ）A.在开始的2 s 内穿过线圈的磁通量变化率等于-0.08 Wb/sB.在开始的2 s 内穿过线圈的磁通量的变化量等于零C.在开始的2 s 内线圈中产生的感应电动势等于-0.08 VD.在第3 s 末线圈中的感应电动势等于零图4-3-13答案：A7.如图4-3-14所示，闭合导线框的质量可以忽略不计，将它从图示位置匀速拉出匀强磁场.若第一次用0.3 s 时间拉出，外力做的功为W 1，通过导线截面的电荷量为q 1;第二次用0.9 s 时间拉出，外力所做的功为W 2，通过导线截面的电荷量为q 2,则（ ）图4-3-14A.W 1<W 2,q 1<q 2B.W 1<W 2,q 1=q 2C.W 1>W 2,q 1=q 2D.W 1>W 2,q 1>q 2答案：C8.如图4-3-15所示，半径为r 的n 匝线圈套在边长为L 的正方形abcd 之外，匀强磁场局限在正方形区域内且垂直穿过正方形面积.当磁感应强度以ΔB/Δt 的变化率均匀变化时，线圈中产生感应电动势的大小为____________________.图4-3-15答案：n tB ∆∆L 2更上一层1.一个单匝闭合圆形线圈置于垂直线圈平面的匀强磁场中，当磁感应强度变化率恒定时，线圈中的感应电动势为E，感应电流为I.若把这根导线均匀拉长，从而使圆半径增大一倍，则此时线圈中的感应电动势为___________，感应电流为___________.答案：4E I2.在图4-3-16中，EF、GH为平行的金属导轨，其电阻可不计，R为电阻器，C为电容器，AB为可在EF和GH上滑动的导体横杆.有均匀磁场垂直于导轨平面.若用I1和I2分别表示图中该处导线中的电流，则当横杆AB（）图4-3-16A.匀速滑动时，I1=0，I2=0B.匀速滑动时，I1≠0,I2≠0C.加速滑动时，I1=0,I2=0D.加速滑动时，I1≠0,I2≠0答案：D3.如图4-3-17所示，水平放置的导体框架，宽L=0.50 m，接有电阻R=0.20 Ω，匀强磁场垂直框架平面向里，磁感应强度B=0.40 T.一导体棒ab垂直框边跨放在框架上，并能无摩擦地在框架上滑动，框架和导体ab的电阻均不计.当ab以v=4.0 m/s的速度向右匀速滑动时，求：图4-3-17（1）ab棒中产生的感应电动势大小；（2）维持导体棒ab做匀速运动的外力F的大小；（3）若将外力F突然减小到F′，简要论述导体ab以后的运动情况.答案：(1)E=0.80 V (2)F=0.80 N (3)略4.如图4-3-18所示，在磁感应强度为B的匀强磁场中有一个面积为S的矩形线圈绕垂直于磁感线的对称轴OO′以角速度ω匀速转动.图4-3-18（1）穿过线框平面磁通量的变化率何时最大？最大值为多少？（2）当线框由图示位置转过60°的过程中，平均感应电动势为多大？（3）线框由图示位置转到60°时瞬时感应电动势为多大？答案：(1)ab 与cd 两边垂直切割磁感线时，E m =BS ω (2)E =23BS ω (3)23BS ω。
