2018年高考物理试题分类解析电磁感应

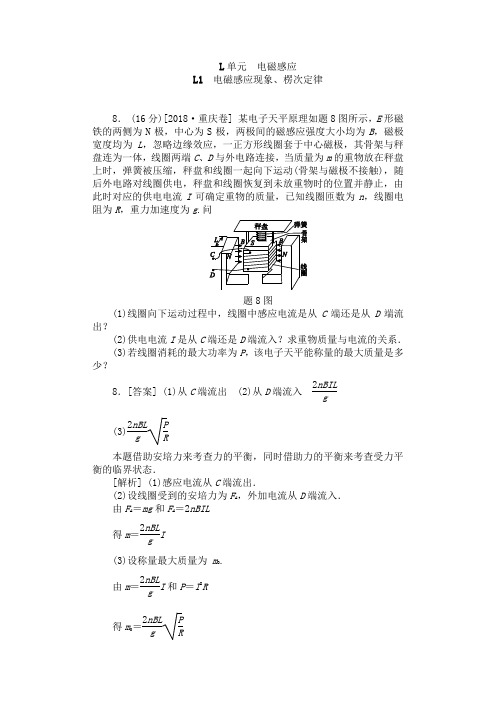

L单元电磁感应L1电磁感应现象、楞次定律8． (16分)[2018·重庆卷] 某电子天平原理如题8图所示，E形磁铁的两侧为N极，中心为S极，两极间的磁感应强度大小均为B，磁极宽度均为L，忽略边缘效应，一正方形线圈套于中心磁极，其骨架与秤盘连为一体，线圈两端C、D与外电路连接，当质量为m的重物放在秤盘上时，弹簧被压缩，秤盘和线圈一起向下运动(骨架与磁极不接触)，随后外电路对线圈供电，秤盘和线圈恢复到未放重物时的位置并静止，由此时对应的供电电流I可确定重物的质量，已知线圈匝数为n，线圈电阻为R，重力加速度为g.问题8图(1)线圈向下运动过程中，线圈中感应电流是从C端还是从D端流出？(2)供电电流I是从C端还是D端流入？求重物质量与电流的关系．(3)若线圈消耗的最大功率为P，该电子天平能称量的最大质量是多少？8．[答案] (1)从C端流出(2)从D端流入2nBIL g(3)2nBLgPR本题借助安培力来考查力的平衡，同时借助力的平衡来考查受力平衡的临界状态．[解析] (1)感应电流从C端流出．(2)设线圈受到的安培力为F A，外加电流从D端流入．由F A＝mg和F A＝2nBIL得m＝2nBL gI(3)设称量最大质量为m0.由m＝2nBLgI和P＝I2R得m0＝2nBLgPR6． [2018·四川卷] 如图所示，不计电阻的光滑U形金属框水平放置，光滑、竖直玻璃挡板H、P固定在框上，H、P的间距很小．质量为0.2 kg的细金属杆CD恰好无挤压地放在两挡板之间，与金属框接触良好并围成边长为1 m的正方形，其有效电阻为0.1 Ω.此时在整个空间加方向与水平面成30°角且与金属杆垂直的匀强磁场，磁感应强度随时间变化规律是B＝(0.4－0.2t) T，图示磁场方向为正方向．框、挡板和杆不计形变．则( )A．t＝1 sB．t＝3 s时，金属杆中感应电流方向从D到CC．t＝1 s时，金属杆对挡板P的压力大小为0.1 ND．t＝3 s时，金属杆对挡板H的压力大小为0.2 N6．AC [解析] 由于B＝(0.4－0.2 t) T，在t＝1 s时穿过平面的磁通量向下并减少，则根据楞次定律可以判断，金属杆中感应电流方向从C到D，A正确．在t＝3 s时穿过平面的磁通量向上并增加，则根据楞次定律可以判断，金属杆中感应电流方向仍然是从C到D，B错误．由法拉第电磁感应定律得E＝ΔΦΔt＝ΔBΔtS sin 30°＝0.1 V，由闭合电路的欧姆定律得电路电流I＝ER＝1 A，在t＝1 s时，B＝0.2 T，方向斜向下，电流方向从C到D，金属杆对挡板P的压力水平向右，大小为F P＝BIL sin 30°＝0.1 N，C正确．同理，在t＝3 s时，金属杆对挡板H的压力水平向左，大小为F H＝BIL sin 30°＝0.1 N，D错误．15． [2018·广东卷] 如图8所示，上下开口、内壁光滑的铜管P 和塑料管Q竖直放置，小磁块先后在两管中从相同高度处由静止释放，并落至底部，则小磁块( )A．在P和Q中都做自由落体运动B．在两个下落过程中的机械能都守恒C．在P中的下落时间比在Q中的长D．落至底部时在P中的速度比在Q中的大15．C [解析] 磁块在铜管中运动时，铜管中产生感应电流，根据楞次定律，磁块会受到向上的磁场力，因此磁块下落的加速度小于重力加速度，且机械能不守恒，选项A、B错误；磁块在塑料管中运动时，只受重力的作用，做自由落体运动，机械能守恒，磁块落至底部时，根据直线运动规律和功能关系，磁块在P中的下落时间比在Q中的长，落至底部时在P中的速度比在Q中的小，选项C正确，选项D错误．20． [2018·全国卷] 很多相同的绝缘铜圆环沿竖直方向叠放，形成一很长的竖直圆筒．一条形磁铁沿圆筒的中心轴竖直放置，其下端与圆筒上端开口平齐．让条形磁铁从静止开始下落．条形磁铁在圆筒中的运动速率( )A．均匀增大B．先增大，后减小C．逐渐增大，趋于不变D．先增大，再减小，最后不变20．C [解析] 本题考查楞次定律、法拉第电磁感应定律．竖直圆筒相当于闭合电路，磁铁穿过闭合电路，产生感应电流，根据楞次定律，磁铁受到向上的阻碍磁铁运动的安培力，开始时磁铁的速度小，产生的感应电流也小，安培力也小，磁铁加速运动，随着速度的增大，产生的感应电流增大，安培力也增大，直到安培力等于重力的时候，磁铁匀速运动．所以C正确．L2法拉第电磁感应定律、自感L3电磁感应与电路的综合16． [2018·山东卷] 如图所示，一端接有定值电阻的平行金属轨道固定在水平面内，通有恒定电流的长直绝缘导线垂直并紧靠轨道固定，导体棒与轨道垂直且接触良好，在向右匀速通过M、N两区的过程中，导体棒所受安培力分别用F M、F N表示．不计轨道电阻．以下叙述正确的是( )A．F M向右 B．F N向左C．F M逐渐增大 D．F N逐渐减小16．BCD [解析] 根据安培定则可判断出，通电导线在M区产生竖直向上的磁场，在N区产生竖直向下的磁场．当导体棒匀速通过M区时，由楞次定律可知导体棒受到的安培力向左．当导体棒匀速通过N区时，由楞次定律可知导体棒受到的安培力也向左．选项B正确．设导体棒的电阻为r，轨道的宽度为L，导体棒产生的感应电流为I′，则导体棒受到的安培力F安＝BI′L＝B BLvR＋rL＝B2L2vR＋r，在导体棒从左到右匀速通过M区时，磁场由弱到强，所以F M逐渐增大；在导体棒从左到右匀速通过N 区时，磁场由强到弱，所以F N逐渐减小．选项C、D正确．L4电磁感应与力和能量的综合L5电磁感应综合24． [2018·浙江卷] 某同学设计一个发电测速装置，工作原理如图所示．一个半径为R＝0.1 m的圆形金属导轨固定在竖直平面上，一根长为R的金属棒OA，A端与导轨接触良好，O端固定在圆心处的转轴上．转轴的左端有一个半径为r＝R3的圆盘，圆盘和金属棒能随转轴一起转动．圆盘上绕有不可伸长的细线，下端挂着一个质量为m＝0.5 kg的铝块．在金属导轨区域内存在垂直于导轨平面向右的匀强磁场，磁感应强度B＝0.5 T．a点与导轨相连，b点通过电刷与O端相连．测量a、b两点间的电势差U可算得铝块速度．铝块由静止释放，下落h＝0.3 m时，测得U ＝0.15 V．(细线与圆盘间没有滑动，金属棒、导轨、导线及电刷的电阻均不计，重力加速度g2(1)测U时，与a点相接的是电压表的“正极”还是“负极”？(2)求此时铝块的速度大小；(3)求此下落过程中铝块机械能的损失．24．[答案] (1)正极(2)2 m/s (3)0.5 J[解析] 本题考查法拉第电磁感应定律、右手定则等知识和分析综合及建模能力．(1)正极(2)由电磁感应定律得U＝E＝ΔΦΔtΔΦ＝12BR2ΔθU＝12BωR2v＝rω＝13ωR所以v＝2U3BR＝2 m/s(3)ΔE＝mgh－12 mv2ΔE＝0.5 J25． [2018·新课标Ⅱ卷] 半径分别为r和2r的同心圆形导轨固定在同一水平面内，一长为r、质量为m且质量分布均匀的直导体棒AB置于圆导轨上面，BA的延长线通过圆导轨中心O，装置的俯视图如图所示．整个装置位于一匀强磁场中，磁感应强度的大小为B，方向竖直向下．在内圆导轨的C点和外圆导轨的D点之间接有一阻值为R的电阻(图中未画出)．直导体棒在水平外力作用下以角速度ω绕O逆时针匀速转动，在转动过程中始终与导轨保持良好接触．设导体棒与导轨之间的动摩擦因数为μ，导体棒和导轨的电阻均可忽略．重力加速度大小g.求(1)通过电阻R(2)外力的功率．25. [答案] (1)从C端流向D端3ωBr2 2R(2)32μmgωr＋9ω2B2r44R[解析] (1)在Δt时间内，导体棒扫过的面积为ΔS＝12ωΔt[(2r)2－r2]①根据法拉第电磁感应定律，导体棒上感应电动势的大小为ε＝BΔS Δt②根据右手定则，感应电流的方向是从B端流向A端．因此，通过电阻R的感应电流的方向是从C端流向D端．由欧姆定律可知，通过电阻R的感应电流的大小I满足I＝εR③联立①②③式得I＝3ωBr22R.④(2)在竖直方向有mg－2N＝0⑤式中，由于质量分布均匀，内、外圆导轨对导体棒的正压力大小相等，其值为N，两导轨对运行的导体棒的滑动摩擦力均为f＝μN⑥在Δt时间内，导体棒在内、外圆轨上扫过的弧长为l1＝rωΔt⑦和l2＝2rωΔt⑧克服摩擦力做的总功为Wf＝f(l1＋l2)⑨在Δt时间内，消耗在电阻R上的功为WR＝I2RΔt⑩根据能量转化和守恒定律知，外力在Δt时间内做的功为W＝Wf＋W R○11外力的功率为P＝WΔt○12由④至12式得P＝32μmgωr＋9ω2B2r44R○1333． [答案] (1)BCE(2)(ⅰ)320 K (ⅱ)4 3 p[解析] (1)悬浮在水中的花粉的布朗运动是花粉颗粒的无规律运动，反映了水分子的无规则运动，A项错误；空中的小雨滴表面有张力，使小雨滴呈球形，B项正确；液晶具有各向异性，利用这个特性可以制成彩色显示器，C项正确；高原地区的气压低，因此水的沸点低，D项错误；干湿泡温度计的湿泡显示的温度低于干泡显示的温度，主要是由于湿泡外纱布中的水蒸发吸热，从而温度降低的缘故，E正确．(2)(i)活塞b升至顶部的过程中，活塞a不动，活塞a、b下方的氮气经历等压过程，设气缸容积为V0，氮气初态体积为V1，温度为T1，末态体积为V2，温度T2，按题意，气缸B的容积为V B 4V 1＝34V＋12V4＝78V①V 2＝34V＋14V＝V0②V 1 T 1＝V2T2③由①②③式和题给数据得T2＝320 K．④(ii)活塞b升至顶部后，由于继续缓慢加热，活塞a开始向上移动，直到活塞上升的距离是气缸高度的116时，活塞a上方的氧气经历等温过程，设氧气初态体积为V′1，压强为p′1，末态体积V′2，压强p′2，由题给数据和玻意耳定律有V′1＝14V，p′1＝p0，V′2＝316V⑤p′1V′1＝p′2V′2⑥得p′2＝43p.⑦24． (20分)导体切割磁感线的运动可以从宏观和微观两个角度来认识．如图所示，固定于水平面的U形导线框处于竖直向下的匀强磁场中，金属直导线MN在与其垂直的水平恒力F作用下，在导线框上以速度v做匀速运动，速度v与恒力F方向相同；导线MN始终与导线框形成闭合电路．已知导线MN电阻为R，其长度L恰好等于平行轨道间距，磁场的磁感应强度为B.忽略摩擦阻力和导线框的电阻．(1) 通过公式推导验证：在Δt时间内，F对导线MN所做的功W等于电路获得的电能W电，也等于导线MN中产生的热量Q;(2)若导线MN的质量m＝8.0 g、长度L＝0.10 m，感应电流I＝1.0 A，假设一个原子贡献一个自由电子，计算导线MN中电子沿导线长度方)；(3)子(即金属原子失去电子后的剩余部分)的碰撞．展开你想象的翅膀，给出一个合理的自由电子的运动模型；在此基础上，求出导线MN中金属离子对一个自由电子沿导线长度方向的平均作用力f的表达式．。

2016-2018年物理高考真题试题分类汇编试题部分磁场1．【2018·全国I卷】（多选）如图，两个线圈绕在同一根铁芯上，其中一线圈通过开关与电源连接，另一线圈与远处沿南北方向水平放置在纸面内的直导线连接成回路。

将一小磁针悬挂在直导线正上方，开关未闭合时小磁针处于静止状态。

下列说法正确的是（）A. 开关闭合后的瞬间，小磁针的N极朝垂直纸面向里的方向转动B. 开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向里的方向C. 开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向外的方向D. 开关闭合并保持一段时间再断开后的瞬间，小磁针的N极朝垂直纸面向外的方向转动2．【2018·全国II卷】（多选）如图，纸面内有两条互相垂直的长直绝缘导线L1、L2，L1中的电流方向向左，L2中的电流方向向上；L1的正上方有a、b两点，它们相对于L2对称。

整个系统处于匀强外磁场中，外磁场的磁感应强度大小为B0，方向垂直于纸面向外。

已知a、b）A. 流经L1的电流在bB. 流经L1的电流在aC. 流经L 2的电流在bD. 流经L 2的电流在a 3．【2018·北京卷】某空间存在匀强磁场和匀强电场。

一个带电粒子(不计重力)以一定初速度射入该空间后，做匀速直线运动；若仅撤除电场，则该粒子做匀速圆周运动，下列因素与完成上述两类运动无关的是A. 磁场和电场的方向B. 磁场和电场的强弱C. 粒子的电性和电量D. 粒子入射时的速度4．【2017·全国Ⅰ卷】如图，空间某区域存在匀强电场和匀强磁场，电场方向竖直向上（与纸面平行），磁场方向垂直于纸面向里，三个带正电的微粒a 、b 、c 电荷量相等，质量分别为m a 、m b 、m c 。

已知在该区域内，a 在纸面内做匀速圆周运动，b 在纸面内向右做匀速直线运动，c 在纸面内向左做匀速直线运动。

下列选项正确的是A ．a b cm m m >> B ．b a c m m m >> C ．a c b m m m >> D ．c b a m m m >>5．【2017·新课标全国Ⅰ卷】如图，三根相互平行的固定长直导线L 1、L 2和L 3两两等距，均通有电流I ，L 1中电流方向与L 2中的相同，与L 3中的相反，下列说法正确的是A ．L 1所受磁场作用力的方向与L 2、L 3所在平面垂直B ．L 3所受磁场作用力的方向与L 1、L 2所在平面垂直C ．L 1、L 2和L 3单位长度所受的磁场作用力大小之比为D ．L 1、L 2和L 36．【2017·新课标全国Ⅱ卷】如图，虚线所示的圆形区域内存在一垂直于纸面的匀强磁场，P 为磁场边界上的一点。

上海市各区县2018年高三物理试题电磁感应专题分类精编一、选择题（2018虹口区第10题）如图所示，在有界匀强磁场中水平放置互相平行的金属导轨，导轨电阻不计，导轨上属杆ab 与导接触良好.磁感线垂直导面向上(俯视图），导轨与处于磁场外的大线圈M 相接，欲使置于M 内的小闭合线圈N 产生顺时针方向的感应电流，下列做法可行的是（ ) A 。

ab 匀速向右运动 B. ab 加速向右运动 C 。

ab 加速向左运动 D. ab 匀速向左运动（2018奉贤区第12题）如图,金属棒ab 、金属导轨和螺线管组成闭合回路,金属棒ab 在匀强磁场B 中沿导轨向右运动，则（ ） （A ）ab 棒所受安培力的大小一定不变 （B ）ab 棒所受安培力的方向一定向右 (C ）金属棒ab 中的电流方向从a 流向b （D ）螺线管的磁场C 端相当于S 极（2018闵行区第5题）能说明发电机工作原理的是下图四个实验中的( ）（2018闵行区第7题）如图,水平面上有一固定的U 形金属框架，竖直向下的匀强磁场穿过框架，要使框架上的金属杆ab 产生由a 到b 的电流,则杆ab ( ）（A ） （B ） （C ） （D ）INSS电动机M电热器～ 电源(A）向右移动（B）向左移动(C）不动（D）不动，但磁场增强（2018杨浦区第11题）如图所示,电源E，导线，导电细软绳ab、cd,以及导体棒bc构成闭合回路，导电细软绳ab、cd的a端和d端固定不动，加上恰当的磁场后，当导体棒保持静止时，闭合回路中abcd所在平面与过ad的竖直平面成30°，已知ad和bc等长且都在水平面内,导体棒bc中的电流I=2A,导体棒的长度L=0.5m,导体棒的质量m=0。

5kg，g取10m/s2，关于磁场的最小值和方向，说法正确的是A．335T，竖直向上．B．335T，竖直向下．C．2。

5T,由b指向a．D．2.5T，由a指向b．（2018松江区第12题）如图，一圆形金属环与两固定的平行长直导线在同一竖直平面内，环的圆心与两导线距离相等,环的直径小于两导线间距。

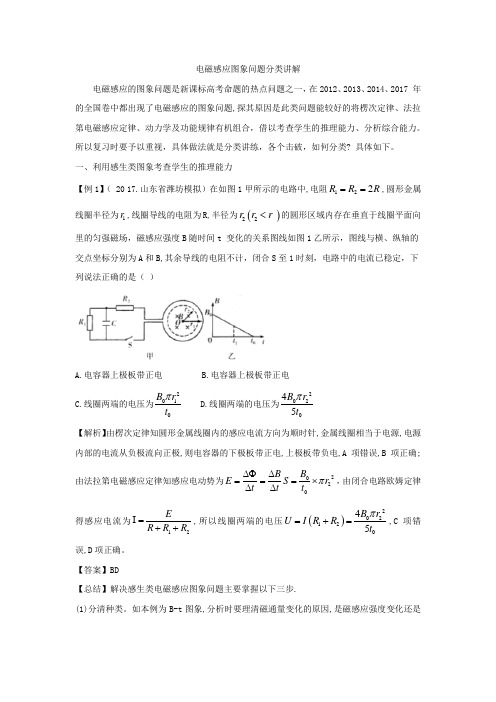

电磁感应图象问题分类讲解电磁感应的图象问题是新课标高考命题的热点问题之一，在2012、2013、2014、2017 年的全国卷中都出现了电磁感应的图象问题,探其原因是此类问题能较好的将楞次定律、法拉第电磁感应定律、动力学及功能规律有机组合，借以考查学生的推理能力、分析综合能力。

所以复习时要予以重视，具体做法就是分类讲练，各个击破，如何分类? 具体如下。

一、利用感生类图象考查学生的推理能力【例1】（ 20 17.山东省潍坊模拟）在如图1甲所示的电路中,电阻122R R R ==,圆形金属线圈半径为1r ,线圈导线的电阻为R,半径为()22 r r r <的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B 随时间t 变化的关系图线如图1乙所示，图线与横、纵轴的交点坐标分别为A 和B,其余导线的电阻不计，闭合S 至1时刻，电路中的电流已稳定，下列说法正确的是（ ）A.电容器上极板带正电B.电容器上极板带正电C.线圈两端的电压为2010B r t πD.线圈两端的电压为202045B r t π 【解析】由楞次定律知圆形金属线圈内的感应电流方向为顺时针,金属线圈相当于电源,电源内部的电流从负极流向正极,则电容器的下极板带正电,上极板带负电,A 项错误,B 项正确;由法拉第电磁感应定律知感应电动势为2020B B E S r t t t π∆Φ∆===⨯∆∆，由闭合电路欧姆定律得感应电流为12R R E R +I +=,所以线圈两端的电压()22201045B r U I R R t π=+=,C 项错误,D 项正确。

【答案】BD【总结】解决感生类电磁感应图象问题主要掌握以下三步.(1)分清种类。

如本例为B-t 图象,分析时要理清磁通量变化的原因,是磁感应强度变化还是有效面积变化,对应原理为BE n St∆=∆和SE n Bt∆=∆,其中Bt∆∆是B-t图象中图线的斜率,若斜率不变则感应电动势是恒定。

2018年高考物理电磁感应试题分类解析 15】15 如图，直角三角形金属框abc放置在匀强磁场中，磁感应强度大小为B，方向平行于ab边向上。

当金属框绕ab边以角速度ω逆时针转动时，a、b、c三点的电势分别为Ua、Ub、Uc已知bc 边的长度为l。

下列判断正确的是
A．Ua Uc，金属框中无电流
B Ub Uc，金属框中电流方向沿a-b-c-a
C Ubc=-1/2Bl ω，金属框中无电流
D Ubc=1/2Bl w，金属框中电流方向沿a-c-b-a
【答案】C
考点导体切割磁感线
【24）小明同学设计了一个“电磁天平”，如图1所示，等臂天平的左臂为挂盘，右臂挂有矩形线圈，两臂平衡。

线圈的水平边长L=01m，竖直边长H=03m，匝数为。

线圈的下边处于匀强磁场内，磁感应强度，方向垂直线圈平面向里。

线圈中通有可在0~17】如图，一均匀金属圆盘绕通过其圆心且与盘面垂直的轴逆时针匀速转动。

现施加一垂直穿过圆盘的有界匀强磁场，圆盘开始减速。

在圆盘减速过程中，以下说法正确的是
A．处于磁场中的圆盘部分，靠近圆心处电势高
B．所加磁场越强越易使圆盘停止转动
C．若所加磁场反向，圆盘将加速转动
D．若所加磁场穿过整个圆盘，圆盘将匀速转动
【答案】ABD
考点法拉第电磁感应定律；楞次定律
【t图像可能正确的是
【答案】C
【解析】
试题分析在第一个025T0时间内，通过大圆环的电流为瞬时针逐渐增加，由楞次定律可判断内环内a端电势高于b端，因电流的变化。

2018年全国统一考试理科综合能力测试物理部分（全国卷Ⅲ）二、选择题：第14~17题只有一项符合题目要求，第18~21题有多项符合题目要求。

全部选对的得6分，选对但不全的得3分，有选错的得0分。

14．1934年，约里奥-居里夫妇用α粒子轰击铝核2713Al ，产生了第一个人工放射性核素X ：2713α+Al n+X 。

X 的原子序数和质量数分别为（ ） A ．15和28 B ．15和30 C ．16和30 D ．17和3114【答案】B 【解析】本题考查核反应方程遵循的质量数守恒和电荷数守恒规律及其相关的知识点。

根据核反应遵循的质量数守恒和电荷数守恒可知，X 的电荷数为2+13=15，质量数为4+27-1=30，根据原子核的电荷数等于原子序数，可知X 的原子序数为15，质量数为30，B 正确。

15．为了探测引力波，“天琴计划”预计发射地球卫星P ，其轨道半径约为地球半径的16倍；另一地球卫星Q 的轨道半径约为地球半径的4倍。

P 与Q 的周期之比约为（ ）A ．2:1B ．4:1C ．8:1D ．16:115【答案】C 【解析】 设地球半径为R ，根据题述，地球卫星P 的轨道半径为R P =16R ，地球卫星Q 的轨道半径为R Q =4R ，根据开普勒定律，所以P 与Q 的周期之比为T P ∶T Q =8∶1，C 正确。

16．一电阻接到方波交流电源上，在一个周期内产生的热量为Q 方；若该电阻接到正弦交变电源上，在一个周期内产生的热量为Q 正。

该电阻上电压的峰值为u 0，周期为T ，如图所示。

则Q 方: Q 正等于（ ）A ．1:2 B ．2:1 C ．1:2 D ．2:116【答案】D 02，而方波交流电的有效值为u 0，根据焦耳定律和欧姆定律，Q =I 2RT =2U RT ，可知在一个周期T 内产生的热量与电压有效值的二次方成正比，Q 方∶Q 正= u 02∶（02u ）2=2∶1，选项D 正确。

2018年高考物理试题分类解析：电磁感应．,A正确；转动BC小磁针恢复图中方向。

、直导线无电流，D开关闭合并保持一段时间再断开后的瞬．NA相反，小磁针的间，电流方向与D极朝垂直纸面向外的方向转动，正确。

19.AD 【答案】卷全国2导轨如图，在同一平面内有两根平行长导轨，18．区域宽间存在依次相邻的矩形匀强磁场区域，l,方向交替向上度均为磁感应强度大小相等、3的正方形金属线框在导轨上向下。

一边长为l2ti变随时间向左匀速运动，线框中感应电流化的正确图线可能是【解析】如图情况下，电流方向为顺时针，当前但因为电流方向为逆时针，边在向里的磁场时，3倍，所以有一两导体棒之间距离为磁场宽度的2感应段时间两个导体棒都在同一方向的磁场中，D.0，所以选电流方向相反，总电流为D18．【答案】3卷全国，在同一平面内固定有一长直导线a）20．如图（的右侧。

导线PQ和一导线框PQR，R在）bi，i的变化如图（中通有正弦交流电流PQ为电流的正方向。

导所示，规定从Q到P 线框R中的感应电动势时为零．在B时改变方向A．在TT??tt24在．时最大，在且沿顺时针方向C．D TT?t?t2时最大，且沿顺时针方向感应电根据法拉第电磁感应定律，【解析】??，即为的导数，有,S不变，动势与???EBS??E?t B成正比，所以，E与i的导数成正比，据此可图象如下：E-t以画出从图象可以看出：A．在时为零，正确；T?t4B．在时改变方向，错误；T?t2C．在时为负最大，且沿顺时针方向，正T?t2确；D．在时为正最大，且沿逆时针方向，D T?t错误。

【答案】20．AC天津卷12．真空管道超高速列车的动力系统是一种将电1是某种能直接转换成平动动能的装置。

图动力系统的简化模型，图中粗实线表示固定l的两条平行光滑金属导在水平面上间距为abcd是两根与导轨和轨，电阻忽略不计，lR的金属棒，垂直，长度均为，电阻均为通过绝缘材料固定在列车底部，并与导轨良lm。

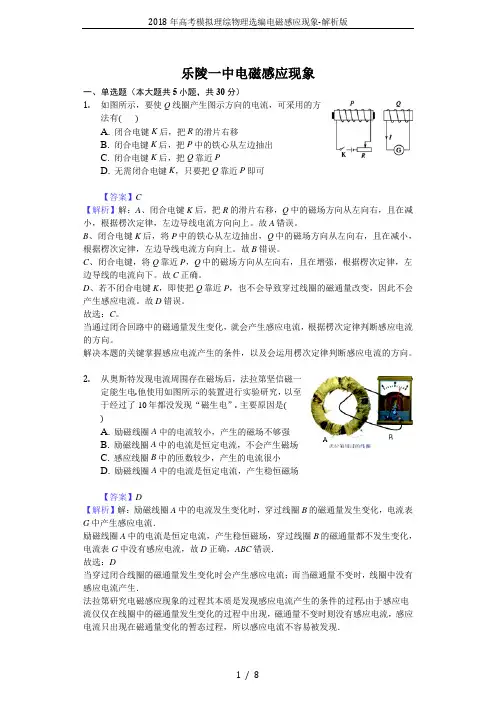

2018年高考模拟理综物理选编电磁感应现象-解析版1 / 8乐陵一中电磁感应现象一、单选题（本大题共5小题，共30分）1. 如图所示，要使Q 线圈产生图示方向的电流，可采用的方法有A. 闭合电键K 后，把R 的滑片右移B. 闭合电键K 后，把P 中的铁心从左边抽出C. 闭合电键K 后，把Q 靠近PD. 无需闭合电键K ，只要把Q 靠近P 即可【答案】C【解析】解：A 、闭合电键K 后，把R 的滑片右移，Q 中的磁场方向从左向右，且在减小，根据楞次定律，左边导线电流方向向上。

故A 错误。

B 、闭合电键K 后，将P 中的铁心从左边抽出，Q 中的磁场方向从左向右，且在减小，根据楞次定律，左边导线电流方向向上。

故B 错误。

C 、闭合电键，将Q 靠近P ，Q 中的磁场方向从左向右，且在增强，根据楞次定律，左边导线的电流向下。

故C 正确。

D 、若不闭合电键K ，即使把Q 靠近P ，也不会导致穿过线圈的磁通量改变，因此不会产生感应电流。

故D 错误。

故选：C 。

当通过闭合回路中的磁通量发生变化，就会产生感应电流，根据楞次定律判断感应电流的方向。

解决本题的关键掌握感应电流产生的条件，以及会运用楞次定律判断感应电流的方向。

2. 从奥斯特发现电流周围存在磁场后，法拉第坚信磁一定能生电 他使用如图所示的装置进行实验研究，以至于经过了10年都没发现“磁生电” 主要原因是A. 励磁线圈A 中的电流较小，产生的磁场不够强B. 励磁线圈A 中的电流是恒定电流，不会产生磁场C. 感应线圈B 中的匝数较少，产生的电流很小D. 励磁线圈A 中的电流是恒定电流，产生稳恒磁场【答案】D【解析】解：励磁线圈A 中的电流发生变化时，穿过线圈B 的磁通量发生变化，电流表G 中产生感应电流．励磁线圈A 中的电流是恒定电流，产生稳恒磁场，穿过线圈B 的磁通量都不发生变化，电流表G 中没有感应电流，故D 正确，ABC 错误．故选：D当穿过闭合线圈的磁通量发生变化时会产生感应电流；而当磁通量不变时，线圈中没有感应电流产生．法拉第研究电磁感应现象的过程其本质是发现感应电流产生的条件的过程 由于感应电流仅仅在线圈中的磁通量发生变化的过程中出现，磁通量不变时则没有感应电流，感应电流只出现在磁通量变化的暂态过程，所以感应电流不容易被发现．3.重庆市某中学的几位同学把一条大约10m长电线的两端连接在一个灵敏电流表的接线柱上，形成闭合导体回路甲、乙两位同学沿南北方向站立匀速摇动电线时，灵敏电流表的示数，两位同学沿东西方向站立匀速摇动电线时，灵敏电流表的示数，则A. ，B. ，C. ，D. ，【答案】C【解析】解：由于地球的周围存在磁场，且磁感线的方向是从地理的南极指向地理的北极，所以当两个同学朝东西方向站立，并迅速摇动电线时，导线就会做切割磁感线运动，灵敏电流表的读数最大沿南北方向站立匀速摇动电线时，由于北半球的磁场由向下的分量，所以穿过线圈的磁通量发生变化，有感应电流，所以．故选：C产生感应电流的条件：一是闭合回路中的一部分导体；二是必须做切割磁感线运动；因此要使产生的感应电流变大，就要使导体切割更多的磁感线，结合地磁场的方向即可确定这两个同学的站立方向．解决本题的关键掌握产生感应电流的条件，以及地磁场的方向，然后根据切割磁感线确定两个同学的朝向与是否产生感应电流的关系．4.在如图所示的匀强磁场中有一个平面线圈ABCD，线圈做如下运动时能够产生感应电流的是A. 线圈在纸平面内左右移动B. 线圈在纸平面内上下移动C. 线圈在纸平面内绕A点转动D. 线圈绕AB边向纸外转动【答案】D【解析】解：A、线圈在纸平面内左右移动时，线圈与磁场平行，穿过线圈的磁通量一直为零，没有变化；故没有感应电流产生；故A错误；B、线圈在纸平面内上下移动时，线圈与磁场平行，线圈的磁通量一直为零，没有变化；故没有感应电流产生；故B错误；C、在纸面内绕A点转动时，线圈与磁场平行，磁通量一直为零，没有变化；没有感应电流；故C错误；D、线圈绕AB边向纸外转动，引起磁通量增大；故可以产生感应电流故D正确；故选：D当闭合回路中磁通量发生变化时，回路中就会产生感应电流分析磁通量是否变化，即可进行判断．该题考查闭合线圈中产生感应电流的条件是：回路中的磁通量发生变化，而磁通量的变化可以根据磁感线的条数直观判断．5.在电磁学发展过程中，许多科学家做出了贡献，下列说法正确的是A. 库仑发现了点电荷的相互作用规律；密立根通过油滴实验测定了元电荷的数值B. 奥斯特发现了电流磁效应；安培发现了电磁感应现象C. 麦克斯韦预言了电磁波；楞次用实验证实了电磁波的存在D. 安培发现了磁场对运动电荷的作用规律；洛仑兹发现了磁场对电流的作用规律【答案】A【解析】解：A、库仑发现了点电荷的相互作用规律，密立根测定了元电荷的数值，故A正确；B、奥斯特发现了电流磁效应；法拉第发现了电磁感应现象，故B错误；2018年高考模拟理综物理选编电磁感应现象-解析版3 / 8C 、麦克斯韦预言了电磁波，赫兹用实验证实了电磁波的存在；楞次是发现了电磁感应中的感应电流的方向，故C 错误；D 、洛仑兹发现磁场对运动电荷作用规律，安培发现了磁场对电流的作用规律，故D 错误；故选：A本题考查电磁学中的相关物理学史，应掌握在电磁学发展中作出突出贡献的科学家的名字及主要发现．近几年高考中增加了对物理学史的考查，在学习中要注意掌握科学家们的主要贡献，要求能熟记．二、多选题（本大题共4小题，共24分）6. 如图为“研究电磁感应现象”的实验装置 如果在原线圈插入副线圈后保持不动，闭合电键时发现灵敏电流计的指针向右偏了一下，那么闭合电键后，下列情况下电流计指针偏转情况是A. 将原线圈迅速从副线圈中拔出时，指针向左偏转一下B. 保持电建闭合状态时，指针一直偏在零点右侧C. 滑动变阻器触头迅速向左滑动时，指针向右偏转一下D. 将原线圈内铁芯A 快速拔出时，指针向左偏转一下【答案】AD【解析】解：当在闭合电键时，发现灵敏电流计的指针向右偏了一下 则说明线圈磁通量从无到有即变大，导致电流计指针向右偏一下．A 、当将原线圈迅速拔出副线圈时，则线圈的磁通量也是从有到无，则电流计指针向左偏转一下，故A 正确；B 、保持电建闭合状态时，则线圈的磁通量不变，线圈中没有感应电流，则指针一直偏在零点 故B 错误；C 、当滑动变阻器触头迅速向左滑动时，电阻增大，电路中电流变小，导致线圈磁通量变小，则电流计指针向左偏转一下，故C 错误；D 、当原线圈内铁芯A 快速拔出时，导致线圈磁通量变小，则电流计指针向左偏转一下，故D 正确；故选：AD ．电源与线圈构成一回路，而另一线圈与检流表又构成一个回路 当上方线圈中的磁通量发生变化时，导致下方线圈的磁通量也跟着变化，从而出现感应电流．由楞次定律来确定感应电流的方向，而闭合线圈中的磁通量发生变化有几种方式：可以线圈面积的变化，也可以磁场的变化，也可以线圈与磁场的位置变化．7. 以下说法正确的是A. 一个质子 不计重力 穿过某一空间而未发生偏转，此空间可能存在磁场B. 一个质子 不计重力 穿过某一空间而未发生偏转，此空间可能存在电场C. 某电路的磁通量改变了，电路中一定有感应电流D. 导体棒在磁场中运动，导体棒两端一定有电势差【答案】AB【解析】解：AB 、可能存在电场和磁场，它们的方向与质子运动方向相同，质子不受洛伦兹力，电场力的方向与运动的方向相同或相反，质子不会偏转，故AB 正确。

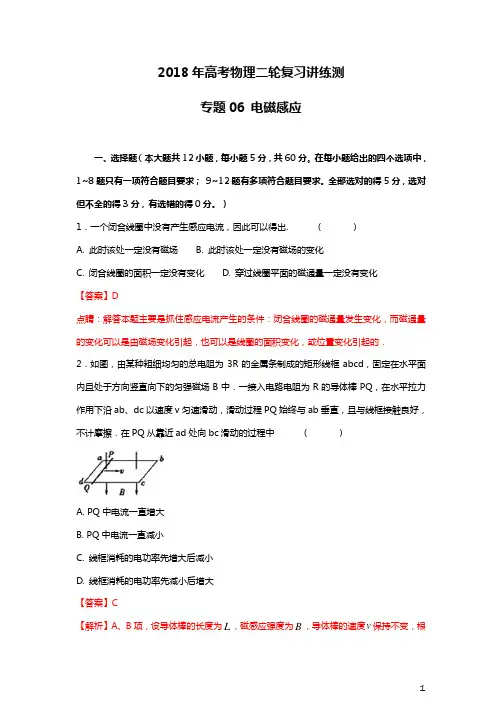

2018年高考物理二轮复习讲练测专题06 电磁感应一、选择题（本大题共12小题，每小题5分，共60分。

在每小题给出的四个选项中，1~8题只有一项符合题目要求；9~12题有多项符合题目要求。

全部选对的得5分，选对但不全的得3分，有选错的得0分。

）1．一个闭合线圈中没有产生感应电流，因此可以得出. （）A. 此时该处一定没有磁场B. 此时该处一定没有磁场的变化C. 闭合线圈的面积一定没有变化D. 穿过线圈平面的磁通量一定没有变化【答案】D点睛：解答本题主要是抓住感应电流产生的条件：闭合线圈的磁通量发生变化，而磁通量的变化可以是由磁场变化引起，也可以是线圈的面积变化，或位置变化引起的．2．如图，由某种粗细均匀的总电阻为3R的金属条制成的矩形线框abcd，固定在水平面内且处于方向竖直向下的匀强磁场B中．一接入电路电阻为R的导体棒PQ，在水平拉力作用下沿ab、dc以速度v匀速滑动，滑动过程PQ始终与ab垂直，且与线框接触良好，不计摩擦．在PQ从靠近ad处向bc滑动的过程中（）A. PQ中电流一直增大B. PQ中电流一直减小C. 线框消耗的电功率先增大后减小D. 线框消耗的电功率先减小后增大【答案】C【解析】A、B项，设导体棒的长度为L，磁感应强度为B，导体棒的速度v保持不变，根据法拉第电磁感应定律，感应的电动势E BLv =不变，设线框左边的电阻为r ，则左右两边线框的电阻为R 并 ， 111+3R r R r =-并 流过PQ 的电流()23=33E RE I R R r R r R=+-+并 ，可以看出当PQ 从靠近ad 向bc 靠近过程中， r 从零增大到3R ，从而可以判断电流先减小后增大，故A 、B 项错误。

C ，D 项，电源的内阻为R ，PQ 从靠近ad 向bc 靠近过程中，外电路的并联等效电阻从零增大到0.75R 又减小到零，外电路的电阻等于电源内阻的时候消耗的功率最大，所以外电路的功率应该先增大后减小，故C 正确D 项错误。

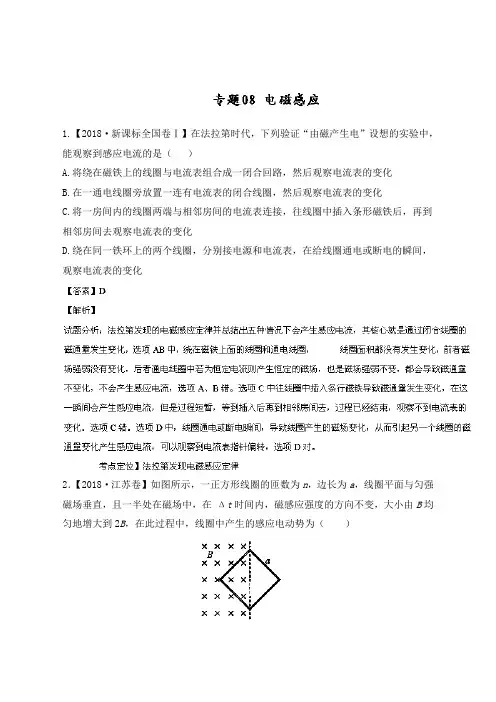

1.【2018·新课标全国卷Ⅰ】在法拉第时代，下列验证“由磁产生电”设想的实验中，能观察到感应电流的是（）A.将绕在磁铁上的线圈与电流表组合成一闭合回路，然后观察电流表的变化B.在一通电线圈旁放置一连有电流表的闭合线圈，然后观察电流表的变化C.将一房间内的线圈两端与相邻房间的电流表连接，往线圈中插入条形磁铁后，再到相邻房间去观察电流表的变化D.绕在同一铁环上的两个线圈，分别接电源和电流表，在给线圈通电或断电的瞬间，观察电流表的变化2．【2018·江苏卷】如图所示，一正方形线圈的匝数为n，边长为a，线圈平面与匀强磁场垂直，且一半处在磁场中，在Δt时间内，磁感应强度的方向不变，大小由B均匀地增大到2B，在此过程中，线圈中产生的感应电动势为（）A ．t Ba Δ22B ．t nBa Δ22C ．t nBa Δ2D ．t nBa Δ223．【2018·安徽卷】英国物体学家麦克斯韦认为，磁场变化时会在空间激发感生电场，如图所示，一个半径为r 的绝缘细圆环放置，环内存在竖直向上的匀强磁场，环上套一带电荷量为q +的小球，已知磁感强度B 随时间均匀增加，其变化率为k ，若小球在环上运动一周，则感生电场对小球的作用力所做功大小是A ．0B ．212r qk C ．22r qk π D ．2r qk π4．【2018·江苏卷】如图所示，在线圈上端放置一盛有冷水的金属杯，现接通交流电源，过了几分钟，杯内的水沸腾起来。

若要缩短上述加热时间，下列措施可行的有（ ）A ．增加线圈的匝数B ．提高交流电源的频率C ．将金属杯换为瓷杯D ．取走线圈中的铁芯【答案】 AB【解析】5．【2018·山东卷】如图，一端接有定值电阻的平行金属轨道固定在水平面内，通有恒定电流的长直绝缘导线垂直并紧靠轨道固定，导体棒与轨道垂直且接触良好。

在向右匀速通过N M 、两区的过程中，导体棒所受安培力分别用M F 、N F 表示。
