高中物理电磁感应练习题及答案

第四章电磁感应一、单选题1.如图所示,一个有弹性的金属圆环被一根橡皮绳吊于通电直导线的正下方,直导线与圆环在同一竖直面内,当通电直导线中电流增大时,弹性圆环的面积S和橡皮绳的长度l将()A．S增大,l变长B．S减小,l变短C．S增大,l变短D．S减小,l变长2.关于涡流,下列说法中不正确的是()A．真空冶炼炉是利用涡流来熔化金属的装置B．家用电磁灶锅体中的涡流是由恒定磁场产生的C．阻尼摆摆动时产生的涡流总是阻碍其运动D．铁芯用相互绝缘的硅钢片叠成能减小涡流3.如图中画出的是穿过一个闭合线圈的磁通量随时间的变化规律,以下哪些认识是正确的()A．第0.6 s末线圈中的感应电动势是4 VB．第0.9 s末线圈中的瞬时电动势比0.2 s末的小C．第1 s末线圈的瞬时电动势为零D．第0.2 s末和0.4 s末的瞬时电动势的方向相同4.如图所示,一个由导体做成的矩形线圈,以恒定速率v运动,从无场区进入匀强磁场区,磁场宽度大于矩形线圈的宽度da,然后出来,若取逆时针方向的电流为正方向,那么下列图中的哪一个图能正确地表示回路中的电流与时间的函数关系()A．B．C．D．5.如图所示,一个带正电的粒子在垂直于匀强磁场的平面内做圆周运动,当磁感应强度均匀增大时,此粒子的动能将()A．不变B．增大C．减少D．以上情况都有可能6.如图所示,一沿水平方向的匀强磁场分布在宽度为2L的某矩形区域内(长度足够大),该区域的上、下边界MN、PS是水平的．有一边长为L的正方形导线框abcd从距离磁场上边界MN的某高处由静止释放下落并穿过该磁场区域,已知当线框的ab边到达MN时线框刚好做匀速直线运动(以此时开始计时),以MN处为坐标原点,取如图坐标轴x,并规定逆时针方向为感应电流的正方向,则关于线框中的感应电流与ab边的位置坐标x间的以下图线中,可能正确的是()A．B．C．D．7.如下图所示,一个闭合三角形导线框ABC位于竖直平面内,其下方(略靠前)固定一根与导线框平面平行的水平直导线,导线中通以图示方向的恒定电流．释放导线框,它由实线位置下落到虚线位置未发生转动,在此过程中()A．导线框中感应电流的方向依次为ACBA→ABCA→ACBAB．导线框的磁通量为零时,感应电流也为零C．导线框所受安培力的合力方向依次为向上→向下→向上D．导线框所受安培力的合力为零,做自由落体运动8.一矩形线框置于匀强磁场中,线框平面与磁场方向垂直．先保持线框的面积不变,将磁感应强度在1 s时间内均匀地增大到原来的两倍．接着保持增大后的磁感应强度不变,在1 s时间内,再将线框的面积均匀地减小到原来的一半．先后两个过程中,线框中感应电动势的比值为()A．B． 1C． 2D． 49.法拉第电磁感应定律可以这样表述：闭合电路中感应电动势的大小()A．跟穿过这一闭合电路的磁通量成正比B．跟穿过这一闭合电路的磁感应强度成正比C．跟穿过这一闭合电路的磁通量的变化率成正比D．跟穿过这一闭合电路的磁通量的变化量成正比10.某线圈中产生了恒定不变的感应电流,关于穿过该线圈的磁通量Φ随时间t变化的规律,可能是下面四幅图中的()A．B．C．D．二、多选题11.(多选)如图,足够长的U型光滑金属导轨平面与水平面成θ角(0＜θ＜90°),其中MN与PQ平行且间距为l,导轨平面与磁感应强度为B的匀强磁场垂直,导轨电阻不计,其上端所接定值电阻为R.给金属棒ab一沿斜面向上的初速度v0,并与两导轨始终保持垂直且接触良好,ab棒接入电路的电阻为r,当ab棒沿导轨上滑距离x时,速度减小为零．则下列说法不正确的是()A．在该过程中,导体棒所受合外力做功为mvB．在该过程中,通过电阻R的电荷量为C．在该过程中,电阻R产生的焦耳热为D．在导体棒获得初速度时,整个电路消耗的电功率为v012.(多选)在如图所示的各图中,闭合线框中能产生感应电流的是()A．B．C．D．13.如图所示,在匀强磁场中放有平行铜导轨,它与大线圈M相连接,要使小导线圈N获得顺时针方向的感应电流,则放在导轨上的金属棒ab的运动情况(两线圈共面放置)是()A．向右匀速运动B．向左加速运动C．向右减速运动D．向右加速运动三、实验题14.如图是做探究电磁感应的产生条件实验的器材．(1)在图中用实线代替导线把它们连成实验电路．(2)由哪些操作可以使灵敏电流计的指针发生偏转()A．闭合开关B．断开开关C．保持开关一直闭合D．将线圈A从B中拔出(3)假设在开关闭合的瞬间,灵敏电流计的指针向左偏转,则当螺线管A向上拔出的过程中,灵敏电流计的指针向______(填“左”或“右”)偏转．15.英国物理学家法拉第在1831年发现了“磁生电”现象．现在某一课外活动小组的同学想模仿一下法拉第实验,于是他们从实验室里找来了两个线圈A、B,两节干电池、电键、电流计、滑动变阻器等器材,如图所示．请同学们帮助该活动小组,用笔画线代替导线,将图中的器材连接成实验电路．四、计算题16.如图所示,长为L＝0.2 m、电阻为r＝0.3 Ω、质量为m＝0.1 kg的金属棒CD垂直放在位于水平面上的两条平行光滑金属导轨上,两导轨间距也为L,棒与导轨接触良好,导轨电阻不计,导轨左端接有R ＝0.5 Ω的电阻,量程为0～3.0 A的电流表串联在一条导轨上,量程为0～1.0 V的电压表接在电阻R 的两端,垂直导轨平面的匀强磁场向下穿过平面．现以向右恒定的外力F使金属棒右移,当金属棒以v＝2 m/s的速度在导轨平面上匀速滑动时,观察到电路中的一个电表正好满偏,而另一电表未满偏．问：(1)此时满偏的电表是什么表？说明理由．(2)拉动金属棒的外力F多大？(3)导轨处的磁感应强度多大？17.如图所示,ef、gh为水平放置的足够长的平行光滑导轨,导轨间距为L＝1 m,导轨左端连接一个R ＝3 Ω的电阻,一根电阻为1 Ω的金属棒cd垂直地放置在导轨上,与导轨接触良好,导轨的电阻不计,整个装置放在磁感应强度为B＝2 T的匀强磁场中,磁场方向垂直于导轨平面向上．现对金属棒施加4 N的水平向右的拉力F,使棒从静止开始向右运动,试解答以下问题：(1)金属棒达到的最大速度v是多少？(2)金属棒达到最大速度后,R上的发热功率为多大？18.如图所示,两根足够长的光滑金属导轨ab、cd竖直放置,导轨间距离为L,电阻不计．在导轨上端并接两个额定功率均为P、电阻均为R的小灯泡．整个系统置于匀强磁场中,磁感应强度方向与导轨所在平面垂直．现将一质量为m、电阻可以忽略的金属棒MN从图示位置由静止开始释放．金属棒下落过程中保持水平,且与导轨接触良好．已知某时刻后两灯泡保持正常发光．重力加速度为g.求：(1)磁感应强度的大小;(2)灯泡正常发光时金属棒的运动速率．五、填空题19.如图所示,线圈ABCO面积为0.4 m2,匀强磁场的磁感应强度B＝0.1 T,方向为x轴正方向,通过线圈的磁通量为________Wb.在线圈由图示位置绕z轴向下转过60°的过程中,通过线圈的磁通量改变了________Wb.(可以用根式表示)20.图甲为“探究电磁感应现象”实验中所用器材的示意图．现将电池组、滑动变阻器、带铁芯的线圈A、B、电流计及开关连接成如图所示的电路．(1)开关闭合后,下列说法中正确的是________．A．只要将线圈A放在线圈B中就会引起电流计指针偏转B．线圈A插入或拔出线圈B的速度越大,电流计指针偏转的角度越大C．滑动变阻器的滑片P滑动越快,电流计指针偏转的角度越大D．滑动变阻器的滑片P匀速滑动时,电流计指针不会发生偏转(2)在实验中,如果线圈A置于线圈B中不动,因某种原因,电流计指针发生了偏转．这时,线圈B相当于产生感应电流的“电源”．这个“电源”内的非静电力是________．如果是因为线圈A插入或拔出线圈B,导致电流计指针发生了偏转．这时,是________转化为电能．(3)上述实验中,线圈A可等效为一个条形磁铁,将线圈B和灵敏电流计简化如图乙所示．当电流从正接线柱流入灵敏电流计时,指针向正接线柱一侧偏转．则乙图中灵敏电流计指针向其________接线柱方向偏转(填“正”或“负”)．21.如下图所示,半径为r的金属圆环绕通过直径的轴OO′以角速度ω匀速转动,匀强磁场的磁感应强度为B,以金属环的环面与磁场方向重合时开始计时,求在转动30°角的过程中,环中产生的平均感应电动势为________．22.如图所示,金属环直径为d、总电阻为2R,匀强磁场磁感应强度为B,垂直穿过环所在平面．电阻为的导体杆AB沿环表面以速度v向右滑至环中央时,杆两端的电压为________．23.如下图甲所示,环形线圈的匝数n＝1000,它的两个端点a和b间接有一理想电压表,线圈内磁感应强度B的变化规律如图乙所示,线圈面积S＝100 cm2,则Uab＝________,电压表示数为________V.答案解析1.【答案】D【解析】当通电直导线中电流增大时,穿过金属圆环的磁通量增大,金属圆环中产生感应电流,根据楞次定律,感应电流要阻碍磁通量的增大：一是用缩小面积的方式进行阻碍;二是用远离直导线的方法进行阻碍,故D正确．2.【答案】B【解析】高频感应炉是用涡流来熔化金属对其进行冶炼的,炉内放入被冶炼的金属,线圈内通入高频交变电流,这时被冶炼的金属中产生涡流就能被熔化．故A正确;电磁炉利用高频电流在电磁炉内部线圈中产生磁场,当含铁质锅具放置炉面时,铁磁性锅体被磁化,锅具即切割交变磁感线而在锅具底部产生交变的涡流,恒定磁场不会产生涡流,故B错误;阻尼摆摆动时产生的涡流总是阻碍其运动,当金属板从磁场中穿过时,金属板板内感应出的涡流会对金属板的运动产生阻碍作用．故C正确;在整块导体内部发生电磁感应而产生感应电流的现象称为涡流现象,要损耗能量,不用整块的硅钢铁芯,其目的是为了减小涡流,故D正确．本题选择错误的,故选B.3.【答案】A【解析】由法拉第电磁感应定律知：感应电动势E＝可知：0．3～0.8 s：E＝＝＝－4 V,负号表示方向与正方向相反,A正确;图象的斜率表示电动势的大小,由图象知第0.9 s末线圈中的瞬时电动势比0.2 s末的大,B错误;第1 s末线圈的磁感强度为零,但磁通量的变化率不为零,电动势不为零,C错误;第0.2 s末和0.4 s末的图象斜率一正一负,瞬时电动势的方向相反,D错误．4.【答案】C【解析】根据楞次定律,线圈进入磁场的过程,穿过线圈的磁通量向里的增加,产生逆时针方向的感应电流,因为速度恒定,所以电流恒定,故A、D错误;离开磁场时,穿过线圈的向里的磁通量减少,所以产生顺时针方向的电流,B错误,C正确．5.【答案】B【解析】当垂直纸面向里的磁场增强时,产生逆时针的涡旋电场,带正电的粒子将受到这个电场对它的电场力作用,而使动能增加,故B正确．6.【答案】D【解析】在第一个L内,线框匀速运动,电动势恒定,电流恒定;在第二个L内,线框只在重力作用下加速,速度增大;在第三个L内,安培力大于重力,线框减速运动,电动势减小,电流减小．这个过程加速度逐渐减小,速度是非线性变化的,电动势和电流都是非线性减小的,选项A、B均错误．安培力再减小,也不至于减小到小于第一段时的值,因为当安培力等于重力时,线框做匀速运动,选项C错误,D正确．7.【答案】A【解析】根据右手螺旋定则可知导线上方的磁场方向垂直于纸面向外,下方的磁场方向垂直于纸面向里,而且越靠近导线磁场越强．所以闭合导线框ABC在下降过程中,导线框内垂直于纸面向外的磁通量先增大,当增大到BC边与导线重合时,达到最大,再向下运动,导线框内垂直于纸面向外的磁通量逐渐减小至零,然后随导线框的下降,导线框内垂直于纸面向里的磁通量增大,当增大到A点与导线重合时,达到最大,继续下降时由于导线框逐渐远离导线,使导线框内垂直于纸面向里的磁通量再逐渐减小,所以根据楞次定律可知,感应电流的磁场总是阻碍内部磁通量的变化,所以感应电流的磁场先向内,再向外,最后向内,所以导线框中感应电流的方向依次为ACBA→ABCA→ACBA,A正确;当导线框内的磁通量为零时,内部的磁通量仍然在变化,有感应电动势产生,所以感应电流不为零,B错误;根据对楞次定律的理解,感应电流的效果总是阻碍导体间的相对运动,由于导线框一直向下运动,所以导线框所受安培力的合力方向一直向上,不为零．C、D错误．8.【答案】B【解析】设原磁感应强度是B,线框面积是S.第1 s内ΔΦ1＝2BS－BS＝BS,第2 s内ΔΦ2＝2B·－2B·S＝－BS.因为E＝n,所以两次电动势大小相等,B正确．9.【答案】C【解析】由法拉第电磁感应定律可知,闭合电路中产生的感应电动势的大小与磁通量的变化率成正比,与磁通量及磁通量的变化量无关．故A、B、D错误,C正确．10.【答案】B【解析】要想该线圈中产生恒定不变的感应电流,则要求该线圈中产生的感应电动势是恒定不变的,要想线圈中产生恒定不变的感应电动势,由法拉第电磁感应定律可知,穿过线圈的磁通量的变化率应是恒定的,即在Φ－t图象中,其图线是一条倾斜的直线．11.【答案】ABC【解析】在该过程中,导体棒和金属导轨组成的系统所受合外力做功为mv,A错误;由q＝IΔt,I＝,E＝＝,通过电阻R的电荷量为q＝,B错误;由于不知摩擦力是否存在,所以C错误;在导体棒获得初速度时,电路中电动势为E＝Blv0,I＝,P＝I2(r＋R)＝v0,D正确．12.【答案】AB【解析】感应电流产生的条件是：只要穿过闭合线框的磁通量变化,闭合线框中就有感应电流产生．A图中,线框转动过程中,通过线框的磁通量发生变化,线框中有感应电流产生;B图中离直导线越远磁场越弱,所以当线框远离导线时,线框中磁通量不断变小,所以B图中有感应电流产生;C图中一定要把条形磁铁周围的磁感线空间分布图弄清楚,在图示位置,线框中的磁通量为零,在向下移动过程中,线框的磁通量一直为零,磁通量不变,线框中无感应电流产生;D图中,线框中的磁通量一直不变,无感应电流产生．故选A、B.13.【答案】BC【解析】14.【答案】(1)见解析(2)ABD(3)右【解析】(1)将灵敏电流计与大线圈B组成闭合回路,电源、开关、小线圈A组成闭合回路,电路图如图所示．(2)将开关闭合或断开,导致穿过线圈的磁通量变化,产生感应电流,灵敏电流计指针偏转,故A、B正确;保持开关一直闭合,则穿过线圈B的磁通量不变,没有感应电流产生,灵敏电流计指针偏转,故C错误;将螺线管A插入(或拔出)螺线管B时穿过线圈B的磁通量发生变化,线圈B中产生感应电流,灵敏电流计指针偏转,故D正确．(3)在开关闭合的瞬间,穿过线圈B的磁通量增大,灵敏电流计的指针向左偏转,则当螺线管A向上拔出的过程中,穿过线圈B的磁通量减小,灵敏电流计的指针向右偏转．15.【答案】【解析】线圈A与带电池的电路相连,线圈B与电流计相连,当滑动滑动变阻器时,线圈A中的电流变化,从而引起B中产生感应电流,也可以保持滑动器划片不动,线圈A插入或者拔出时,都可以引起B中产生感应电流．16.【答案】(1)见解析(2)1.6 N(3)4 T【解析】(1)假设电流表满偏,则I＝3.0 A,R两端电压U＝IR＝3.0×0.5 V＝1.5 V,将大于电压表的量程,不符合题意,故满偏电表应该是电压表．(2)由能量关系知,电路中的电能是外力做功转化来的,所以有Fv＝I2(R＋r),I＝,两式联立得F＝＝1.6 N.(3)磁场是恒定的,且不发生变化,由于CD运动而产生感应电动势,因此是动生电动势．根据法拉第电磁感应定律有E＝BLv,根据闭合电路欧姆定律得E＝U＋Ir以及I＝,联立三式得B＝＋＝4 T.17.【答案】(1)4 m/s(2)12 W【解析】(1)当金属棒速度最大时,拉力与安培力相等.＝F,v m＝＝4 m/s(2)回路中电流为I＝＝2 A,电阻上的发热功率为P＝I2R＝12 W.18.【答案】(1)(2)【解析】(1)设小灯泡的额定电流为I0,有P＝I R,①由题意,在金属棒沿导轨竖直下落的某时刻后,小灯泡保持正常发光,流经MN的电流为I＝2I0,②此时金属棒MN所受的重力和安培力相等,下落的速度达到最大值,有mg＝BLI,③联立①②③式得B＝(2)设灯泡正常发光时,金属棒的速率为v,由电磁感应定律与闭合电路欧姆定律得E＝BLv,⑤E＝RI0,⑥联立①②④⑤⑥式得v＝.⑦19.【答案】00.02或3.46×10－2【解析】线圈ABCO与x轴正方向的匀强磁场平行,没有一条磁感线穿过平面,所以磁通量等于0.在线圈由图示位置绕z轴向下转过60°时,线圈在中性面上面的投影面积为0.4×sin 60°,磁通量Φ＝0.1×0.4×sin 60°＝0.02Wb,磁通量变化量ΔΦ＝0.1×0.4×sin 60°－0＝0.02Wb.20.【答案】(1)BC(2)感应电场的电场力机械能(3)负【解析】(1)将线圈A放在线圈B中,由于磁通量不变化,故不会产生感应电流,也不会引起电流计指针偏转,选项A错误;线圈A插入或拔出线圈B的速度越大,则磁通量的变化率越大,产生的感应电流越大,电流计指针偏转的角度越大,选项B正确;滑动变阻器的滑片P滑动越快,电流的变化率越大,磁通量的变化率越大,则感应电流越大,电流计指针偏转的角度越大,选项C正确;滑动变阻器的滑片P 匀速滑动时,电流发生变化,磁通量变化,也会产生感应电流,故电流计指针也会发生偏转,选项D错误．故选BC.(2)这个“电源”内的非静电力是感应电场的电场力．如果是因为线圈A插入或拔出线圈B,导致电流计指针发生了偏转．这时是机械能转化为电能．(3)根据楞次定律可知,通过电流计的电流从负极流入,故灵敏电流计指针向其负接线柱方向偏转．21.【答案】3Bωr2【解析】ΔΦ＝Φ2－Φ1＝BS sin 30°－0＝Bπr2.又Δt＝＝＝所以＝＝＝3Bωr2.22.【答案】【解析】杆切割产生的感应电动势：E＝Bdv.两个电阻为R的半金属圆环并联,并联电阻R并＝R,电路电流(总电流)：I＝＝,杆两端的电压：U＝IR并＝Bdv.23.【答案】50 V50【解析】由B－t图象可知＝5 T/s由E＝n S得：E＝1 000×5×100×10－4V＝50 V.。

高中物理电磁学基础练习题及答案练习题一：电场1. 电荷的基本单位是什么？答案：库仑（C）2. 两个等量的正电荷相距1米，它们之间的电力是多少？答案：9 × 10^9 N3. 电场强度的定义是什么？答案：单位正电荷所受到的电力4. 空间某点的电场强度为10 N/C，某个电荷在此点所受的电力是5 N，求该电荷的电量。

答案：0.5 C练习题二：磁场1. 磁力线的方向与什么方向垂直？答案：磁力线的方向与磁场的方向垂直。

2. 磁力的大小与什么有关？答案：磁力的大小与电流强度、导线长度以及磁场强度有关。

3. 磁感应强度的单位是什么？答案：特斯拉（T）4. 在垂直磁场中，一根导线受到的力大小与什么有关？答案：导线长度、电流强度以及磁场强度有关。

练习题三：电磁感应1. 什么是电磁感应？答案：电磁感应是指导体在磁场的作用下产生感应电动势的现象。

2. 什么是法拉第电磁感应定律？答案：法拉第电磁感应定律指出，当导体回路中的磁通量变化时，导体回路中会产生感应电动势。

3. 一根长度为1 m的导体以2 m/s的速度与磁感应强度为0.5 T 的磁场垂直运动，求导体两端的感应电动势大小。

答案：1 V4. 一根长度为3 m的导线以2 m/s的速度穿过磁感应强度为0.5 T的磁场，若导线两端的电压为6 V，求导线的电阻大小。

答案：1 Ω练习题四：电磁波1. 什么是电磁波？答案：电磁波是由电场和磁场相互作用产生的波动现象。

2. 电磁波的传播速度是多少？答案：光速，约为3 × 10^8 m/s。

3. 可见光属于电磁波的哪个频段？答案：可见光属于电磁波的红外线和紫外线之间的频段。

4. 无线电波属于电磁波的哪个频段？答案：无线电波属于电磁波的低频段。

练习题五：电磁学综合练习1. 一个电荷在垂直磁场中受到的磁力大小为5 N，该电荷的电量是2 C，求该磁场的磁感应强度。

答案：2.5 T2. 一段长度为2 m的导线以8 m/s的速度进入磁感应强度为0.2 T的磁场中，导线所受的感应电动势大小为4 V，求导线两端的电阻大小。

高中物理电磁感应测试题及参考答案一、单项选择题：（每题3分，共计18分）1、下列说法中正确的有：（）A、只要闭合电路内有磁通量，闭合电路中就有感应电流产生B、穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生C、线框不闭合时，若穿过线圈的磁通量发生变化，线圈中没有感应电流和感应电动势D、线框不闭合时，若穿过线圈的磁通量发生变化，线圈中没有感应电流，但有感应电动势2、根据楞次定律可知感应电流的磁场一定是：（）A、阻碍引起感应电流的磁通量；B、与引起感应电流的磁场反向；C、阻碍引起感应电流的磁通量的变化；D、与引起感应电流的磁场方向相同。

3、穿过一个单匝闭合线圈的磁通量始终为每秒均匀增加2Wb,则（）A.线圈中感应电动势每秒增加2VB.线圈中感应电动势每秒减少2VC.线圈中感应电动势始终为一个确定值，但由于线圈有电阻，电动势小于2VD.线圈中感应电动势始终为2V4、在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图1所示，当磁场的磁感应强度B随时间如图2变化时，图3中正确表示线圈中感应电动势E变化的是（）A． B． C． D．5、如图所示，竖直放置的螺线管与导线abcd构成回路，导线所在区域内有一垂直纸面向里的变化的匀强磁场，螺线管下方水平桌面上有一导体圆环，导线abcd所围区域内磁场的磁感强度按下列哪一图线所表示的方式随时间变化时，导体圆环将受到向上的磁场作用力（）6.粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行，现使线框以同样大小的速度沿四个不同方向平移出磁场，如图所示，则在移动过程中线框的一边a、b两点间电势差绝对值最大的是（）二、多项选择题：（每题4分，共计16分）7、如图所示，导线AB可在平行导轨MN上滑动，接触良好，轨道电阻不计电流计中有如图所示方向感应电流通过时，AB的运动情况是：（）A、向右加速运动；B、向右减速运动；C、向右匀速运动；D、向左减速运动。

高中物理电磁感应练习题及答案一、选择题1、在电磁感应现象中，下列说法正确的是：A.感应电流的磁场总是阻碍原磁通量的变化B.感应电流的磁场方向总是与原磁场的方向相反C.感应电流的磁场方向总是与原磁场的方向相同D.感应电流的磁场方向与原磁场方向无关答案：A.感应电流的磁场总是阻碍原磁通量的变化。

2、一导体在匀强磁场中匀速切割磁感线运动，产生感应电流。

下列哪个选项中的物理量与感应电流大小无关？A.磁感应强度B.导体切割磁感线的速度C.导体切割磁感线的长度D.导体切割磁感线的角度答案：D.导体切割磁感线的角度。

二、填空题3、在电磁感应现象中，当磁通量增大时，感应电流的磁场方向与原磁场方向_ _ _ _ ；当磁通量减小时，感应电流的磁场方向与原磁场方向 _ _ _ _。

答案：相反；相同。

31、一根导体在匀强磁场中以速度v运动，切割磁感线，产生感应电动势。

如果只增大速度v，其他条件不变，则产生的感应电动势将_ _ _ _ ；如果保持速度v不变，只减小磁感应强度B，其他条件不变，则产生的感应电动势将 _ _ _ _。

答案：增大；减小。

三、解答题5、在电磁感应现象中，有一闭合电路，置于匀强磁场中，接上电源后有电流通过，现将回路断开，换用另一电源重新接上，欲使产生的感应电动势增大一倍，应采取的措施是（）A.将回路绕原路转过90°B.使回路长度变为原来的2倍C.使原电源的电动势增大一倍D.使原电源的电动势和回路长度都增大一倍。

答案：A.将回路绕原路转过90°。

法拉第电磁感应定律是电磁学中的重要规律之一，它描述了变化的磁场产生电场，或者变化的电场产生磁场的现象。

这个定律是法拉第在1831年发现的，它为我们打开了一个全新的领域——电磁学，也为我们的科技发展提供了强大的理论支持。

在高中物理中，法拉第电磁感应定律主要通过实验和理论推导来展示，让学生们能够更直观地理解这个重要的规律。

高中的学生们已经对电场和磁场的基本概念有了一定的了解，他们已经掌握了电场线和磁场线的概念，以及安培定则等基本知识。

一、选择题1．(0分)[ID ：128579]如图，A 、B 是两个完全相同的灯泡，L 是自感线圈，自感系数很大，电阻可以忽略，则以下说法正确的是（ ）A ．当K 闭合时，A 灯先亮，B 灯后亮B ．当K 闭合时，B 灯先亮C ．当K 闭合时，A 、B 灯同时亮，随后B 灯更亮，A 灯熄灭D ．当K 闭合时，A 、B 灯同时亮，随后A 灯更亮，B 灯亮度不变2．(0分)[ID ：128575]科学家发现一种新型合金材料N 45Co5n40Sn10i M （），只要略微加热该材料下面的铜片，这种合金就会从非磁性合金变成强磁性合金。

将两个相同的条状新型合金材料竖直放置，在其正上方分别竖直、水平放置两闭合金属线圈，如图甲、乙所示。

现对两条状新型合金材料下面的铜片加热，则（ ）A ．甲图线圈有收缩的趋势B ．乙图线圈有收缩的趋势C ．甲图线圈中一定产生逆时针方向的感应电流D ．乙图线圈中一定产生顺时针方向的感应电流3．(0分)[ID ：128569]如图所示，MPQN 是边长为L 和2L 的矩形，由对角线MQ 、NP 与MN 、PQ 所围的两个三角形区域内充满磁感应强度大小相等、方向相反的匀强磁场。

边长为L 的正方形导线框，在外力作用下水平向右匀速运动，右边框始终平行于MN 。

设导线框中感应电流为i 且逆时针流向为正。

若0t =时右边框与MN 重合，1t t =时右边框刚好到G 点，则右边框由MN 运动到PQ 的过程中，下列i t -图像正确的是（ ）A．B．C．D．4．(0分)[ID：128567]如图所示灯A L，B L完全相同，带铁芯的线圈L的电阻可忽略。

则（）A．S闭合瞬间，A L，B L都不立即亮B．S闭合瞬间，A L不亮，B L立即亮C．S闭合的瞬间，A L，B L同时发光，接着A L变暗，B L更亮，最后A L熄灭D．稳定后再断开S的瞬间，B L熄灭，A L比B L（原先亮度）更亮5．(0分)[ID：128557]关于物理学史，正确的是（）A．安培根据通电螺线管磁场与条形磁铁磁场极为相似提出分子电流假设，揭示磁现象的本质B．奥斯特发现电流可以使周围的小磁针发生偏转，称为电磁感应C．法拉第通过电磁感应的实验总结出法拉第电磁感应定律D．楞次通过实验研究总结出楞次定律，可以判定通电直导线产生的磁场方向6．(0分)[ID：128534]在空间存在着竖直向上的各处均匀的磁场，将一个不变形的单匝金属圆线圈放入磁场中，规定线圈中感应电流方向如图甲所示的方向为正．当磁场的磁感应强度B随时间t的变化规律如图乙所示时，图丙中能正确表示线圈中感应电流随时间变化的图线是（）A．B．C．D．7．(0分)[ID：128530]如图所示的电路中，A1和A2是完全相同的灯泡，线圈L的电阻可以忽略。

电磁感应（练基础）一、选择题（本题共8小题，每小题6分，共48分。

在每小题给出的四个选项中，第1~4题只有一项符合题目要求，第5~8题有多项符合题目要求，全部选对的得6分，选对但不全的得3分，有选错的得0分。

）1．在学习《电磁感应》时，老师在课堂上做了这样的演示实验：如图所示，铝制水平横梁两端各固定一个铝环，其中A环是闭合的，B环是断开的，横梁可以绕中间的支点在水平面内转动。

当装置静止不动时，用一磁铁的N极去接近A环，发现横梁绕支点沿顺时针（俯视）方向转动。

若不考虑空气流动对实验结果的影响，关于该实验，下列说法中正确的是（ ）A．用磁铁的N极接近A环，除发现题中描述现象外，A环还有收缩的趋势B．用磁铁的S极接近A环，横梁会绕支点沿逆时针（俯视）方向转动C．用磁铁的N极接近B环，横梁会绕支点沿逆时针（俯视）方向转动D．制作A、B环的材料用绝缘材料也可以得到相同的实验效果2．如图（a），圆形金属框内有如图（b）所示周期性变化的磁场（规定垂直纸面向里为磁场的正方向），导线上c、d间接有定值电阻R，则流过电阻R的电流随时间变化的图像正确的是（ ）A．B．C．D．3．在如图所示的电路中，A1和A2是两个相同的灯泡。

线圈L的自感系数足够大，电阻可以忽略不计，下列说法正确的是（ ）A．闭合开关S时，A2先亮，A1逐渐变亮B．闭合开关S时，A1和A2同时亮C．断开开关S时，A2闪亮一下再熄灭D．断开开关S时，流过A2的电流方向向左4．一直径为d、电阻为r的均匀光滑金属圆环水平放置在方向竖直向下的匀强磁场中，磁场的磁感应强度大小为B，如图所示。

一根长为d、电阻为的金属棒ab始终在圆环上以速度v（方向与棒垂直）匀速平动，与圆环接触良好。

当ab棒运动到圆环的直径位置时，ab棒中的电流为（ ）A．B．C．D．5．以下四图都与电磁感应有关，下列说法正确的是（ ）A．真空冶炼炉能在真空环境下，使炉内的金属产生涡流，从而炼化金属B．当蹄形磁体顺时针转动时，铝框将朝相反方向转动C．金属探测器通过使用恒定电流的长柄线圈来探测地下是否有金属D．磁电式仪表，把线圈绕在铝框骨架上，目的是起到电磁阻尼的作用6．磁悬浮列车是高速低耗交通工具，如图甲所示，它的驱动系统简化为如图乙所示的物理模型。

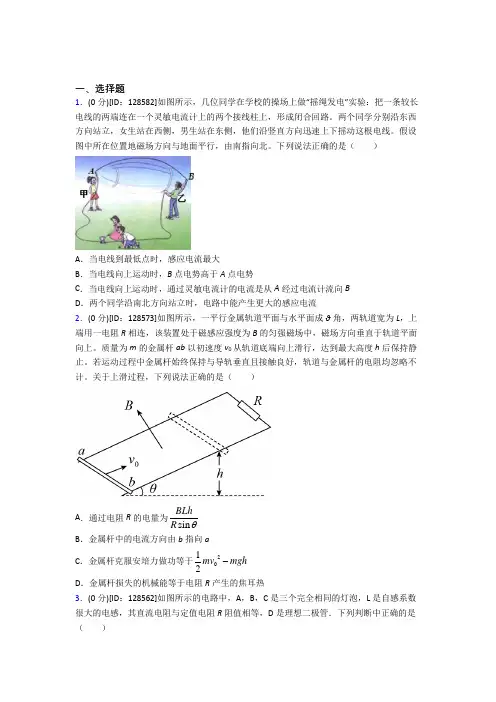

一、选择题1．(0分)[ID ：128582]如图所示，几位同学在学校的操场上做“摇绳发电”实验：把一条较长电线的两端连在一个灵敏电流计上的两个接线柱上，形成闭合回路。

两个同学分别沿东西方向站立，女生站在西侧，男生站在东侧，他们沿竖直方向迅速上下摇动这根电线。

假设图中所在位置地磁场方向与地面平行，由南指向北。

下列说法正确的是（ ）A ．当电线到最低点时，感应电流最大B ．当电线向上运动时，B 点电势高于A 点电势C ．当电线向上运动时，通过灵敏电流计的电流是从A 经过电流计流向BD ．两个同学沿南北方向站立时，电路中能产生更大的感应电流2．(0分)[ID ：128573]如图所示，一平行金属轨道平面与水平面成θ角，两轨道宽为L ，上端用一电阻R 相连，该装置处于磁感应强度为B 的匀强磁场中，磁场方向垂直于轨道平面向上。

质量为m 的金属杆ab 以初速度v 0从轨道底端向上滑行，达到最大高度h 后保持静止。

若运动过程中金属杆始终保持与导轨垂直且接触良好，轨道与金属杆的电阻均忽略不计。

关于上滑过程，下列说法正确的是（ ）A ．通过电阻R 的电量为sin BLh R θB ．金属杆中的电流方向由b 指向aC ．金属杆克服安培力做功等于2012mv mgh - D ．金属杆损失的机械能等于电阻R 产生的焦耳热3．(0分)[ID ：128562]如图所示的电路中，A ，B ，C 是三个完全相同的灯泡，L 是自感系数很大的电感，其直流电阻与定值电阻R 阻值相等，D 是理想二极管．下列判断中正确的是（ ）A ．闭合开关S 的瞬间，灯泡A 和C 同时亮B ．闭合开关S 的瞬间，只有灯泡C 亮C ．闭合开关S 后，灯泡A ，B ，C 一样亮D ．断开开关S 的瞬间，灯泡B ，C 均要闪亮一下再熄灭4．(0分)[ID ：128555]如图所示，一根足够长的直导线水平放置，通以向右的恒定电流，在其正上方O 点用细丝线悬挂一铜制圆环。

高中物理必修三第十三章电磁感应与电磁波初步典型例题单选题1、下列说法正确的是（）A．电荷在电场中某处不受电场力的作用，则该处的电场强度不一定为零B．一小段通电导线在某处不受安培力的作用，则该处磁感应强度一定为零C．把一个试探电荷放在电场中的某点，它受到的电场力与所带电荷量的比值表示该点电场的强弱D．把一小段通电导线放在磁场中某处，它所受到的磁场力与该小段通电导线的长度和电流的乘积的比值表示该处磁场的强弱答案：CAC．在定义电场强度和磁感应强度时，都是在场中放一个小物体，使场对它有力的作用。

在电场中放入的是试探电荷，电场强度E用E=Fq 来定义，但E与F、q无关，由E=Fq可得F＝qE，故E＝0时，F＝0，故A错误，C正确；BD．在磁场中放入一小段通电导线在磁场中的受力大小与导线放置的方向有关，平行于磁场方向放置时，磁场力F＝0，垂直于磁场方向放置时，磁场力F最大。

在定义式B=FIl中，通电导线必须垂直磁场方向放置，故BD错误。

故选C。

2、为了演示“感应电流的磁场总要阻碍引起感应电流的磁通量的变化”的现象，老师做了这样的演示实验：如图所示，铝制水平横梁两端各固定一个铝环，其中A环是闭合的，B环是断开的，横梁可以绕中间的支点在水平面内转动。

当装置静止不动时，用一磁铁的N极去接近A环，发现横梁绕支点沿顺时针（俯视）方向转动。

若不考虑空气流动对实验结果的影响，关于该实验，下列说法中正确的是（）A．若其他条件相同，磁铁接近A环越快，A环中产生的感应电动势就越大B．若其他条件相同，而将磁铁的N极接近B环，则横梁将绕支点沿逆时针（俯视）方向转动C．无论磁铁靠近A环或B环，相应环中都有焦耳热产生D．若磁铁N极靠近A环，沿磁铁运动方向观察，A环会有沿环顺时针方向的感应电流答案：AA．A环闭合，磁铁接近A环越快，A环中磁通量的变化率越大，根据法拉第电磁感应定律可知产生的感应电动势越大，故A正确；B．B环不闭合，磁铁接近B环时，环内不产生感应电流，因此B环不受磁场的作用力，横杆不转动，故B错误；C．磁铁靠近A环时，在A环内会产生感应电流，从而产生焦耳热，当磁铁靠近B环时，会产生感应电动势，但不会形成感应电流，不会产生焦耳热，故C错误；D．磁铁N极靠近A环时，A环垂直于纸面向里的磁通量增大，所以A环中感应电流的磁场方向垂直于纸面向外，A环中会产生逆时针方向的感应电流，故D错误。

高中物理必修三第十三章电磁感应与电磁波初步真题单选题1、如图为公交车上车时刷卡的情景，当听到“嘀”的声音，表示刷卡成功。

刷卡所用的IC卡内部有电感线圈L 和电容C构成的LC振荡电路。

刷卡时，读卡机向外发射某一特定频率的电磁波，IC卡内的LC振荡电路产生电谐振，线圈L中产生感应电流，给电容C充电，达到一定的电压后，驱动卡内芯片进行数据处理和传输。

下列说法正确的是（）A．读卡机发射的电磁波不能在真空中传播B．IC卡是通过X射线工作的C．读卡机发射的电磁波偏离该特定频率，则IC卡内不会产生感应电流D．IC卡既能接收读卡机发射的电磁波，也有向读卡机传输数据的功能答案：DA．读卡机发射的电磁波能在真空中传播，选项A错误；B．IC卡工作肯定不是依靠X射线，X射线的辐射能量比较大，长时间接触对人体有害，选项B错误；C．若读卡机发射的电磁波偏离该特定频率，则IC卡内仍会产生感应电流，只不过不能产生电谐振，从而不能产生较大的感应电流，选项C错误；D．IC卡既能接收读卡机发射的电磁波，也有向读卡机传输数据的功能，选项D正确。

故选D。

2、关于图所示的磁场，下列说法中正确的是（）A．磁场方向与小磁针静止时南极指向一致B．若知道磁感应强度B与线圈的面积S，则可求出穿过这个面积的磁通量C．a、b两点在同一磁感线上位置不同，但它们的强弱相同D．磁感线不能相交答案：DA．磁场方向与小磁针静止时北极指向一致，故A错误；B．根据Φ=BSsinθ可知，还需要知道磁感应强度与线圈平面的夹角，故B错误；C．磁感线疏密表示磁感应强度大小，故两点磁感应强度大小不同，故C错误；D．任意一点的磁感应强度方向都是唯一确定的，磁感线切线方向表示磁感应强度方向，因此磁感线不能相交，故D正确。

故选D。

3、如果要用国际单位制中的基本单位表示磁通量的单位，下列表示正确的是（）A．T⋅m2B．V⋅s C．kg⋅m2⋅A−1⋅s−2D．N⋅m⋅A−1⋅s−1答案：C根据Φ=BSB=F Il及F=ma 由这两个公式可得1kg⋅m⋅s−2⋅m2A⋅m=1kg⋅m2A⋅s2=1kg⋅m2⋅A−1⋅s−2知磁通量的单位为kg⋅m2⋅A−1⋅s−2。

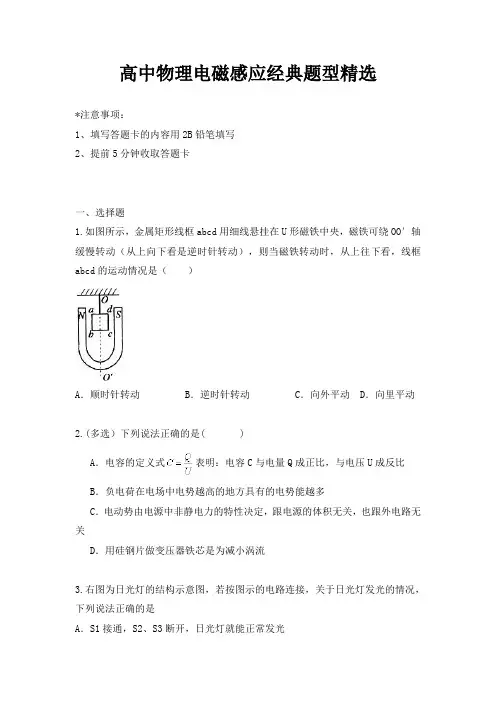

高中物理电磁感应经典题型精选*注意事项：1、填写答题卡的内容用2B铅笔填写2、提前5分钟收取答题卡一、选择题1.如图所示，金属矩形线框abcd用细线悬挂在U形磁铁中央，磁铁可绕OO′轴缓慢转动（从上向下看是逆时针转动），则当磁铁转动时，从上往下看，线框abcd的运动情况是（）A．顺时针转动 B．逆时针转动 C．向外平动D．向里平动2.(多选）下列说法正确的是( )A．电容的定义式表明：电容C与电量Q成正比，与电压U成反比B．负电荷在电场中电势越高的地方具有的电势能越多C．电动势由电源中非静电力的特性决定，跟电源的体积无关，也跟外电路无关D．用硅钢片做变压器铁芯是为减小涡流3.右图为日光灯的结构示意图，若按图示的电路连接，关于日光灯发光的情况，下列说法正确的是A．S1接通，S2、S3断开，日光灯就能正常发光B．S1 、S2接通，S3断开，日光灯就能正常发光C．S3断开，接通S1、S2后，再断开S2，日光灯就能正常发光D．S1、S2、S3接通，日光灯就能正常发光4.如图所示，两匀强磁场的磁感应强度和大小相等、方向相反。

金属圆环的直径与两磁场的边界重合。

下列变化会在环中产生顺时针方向感应电流的是（）A同时增大减小B. 同时减小增大C. 同时以相同的变化率增大和D. 同时以相同的变化率减小和5.如图所示，矩形闭合线圈abcd竖直放置，OO′是它的对称轴，通电直导线AB 与OO′平行，且AB、OO′所在平面与线圈平面垂直。

若要在线圈中产生abcda 方向的感应电流，可行的做法是A．AB中电流I逐渐增大B．AB中电流I先增大后减小C．AB正对OO′，逐渐靠近线圈D．线圈绕OO′轴逆时针转动90°（俯视）6. 如图所示，两相同灯泡A1、A2，A1与一理想二极管D连接，线圈L的直流电阻不计．下列说法正确的是（）A．闭合开关S后，A1会逐渐变亮B．闭合开关S稳定后，A1、A2亮度相同C．断开S的瞬间，A1会逐渐熄灭D．断开S的瞬间，a点的电势比b点低7.在如图所示的电路中，a、b为两个完全相同的灯泡，L为自感线圈，E为电源，S为开关．关于两灯泡点亮和熄灭的先后次序，下列说法正确的是( )A．合上开关，a先亮，b后亮；断开开关，a、b同时熄灭B．合上开关，b先亮，a后亮；断开开关，a先熄灭，b后熄灭C．合上开关，b先亮，a后亮；断开开关，a、b同时熄灭D．合上开关，a、b同时亮；断开开关，b先熄灭，a后熄灭8.如图所示，虚线两侧的磁感应强度大小均为B，方向相反，电阻为R的导线弯成顶角为90°，半径为r的两个扇形组成的回路，O为圆心，整个回路可绕O 点转动。

高中物理电磁感应交变电流经典习题30道带答案一(选择题(共30小题)1((2015•嘉定区一模)很多相同的绝缘铜圆环沿竖直方向叠放，形成一很长的竖直圆筒(一条形磁铁沿圆筒的中心轴竖直放置，其下端与圆筒上端开口平齐(让条形磁铁从静止开始下落(条形磁铁在圆筒中的运动速率( ) A( 均匀增大 B( 先增大，后减小C( 逐渐增大，趋于不变 D(先增大，再减小，最后不变2((2014•广东)如图所示，上下开口、内壁光滑的铜管P和塑料管Q竖直放置，小磁块先后在两管中从相同高度处由静止释放，并落至底部，则小磁块( )A( 在P和Q中都做自由落体运动B( 在两个下落过程中的机械能都守恒C( 在P中的下落时间比在Q中的长D( 落至底部时在P中的速度比在Q中的大3((2013•虹口区一模)如图所示，一载流长直导线和一矩形导线框固定在同一平面内，线框在长直导线右侧，且其长边与长直导线平行(已知在t=0到t=t的时间间隔内，长直导线中电流i随时间变化，使线框中感应电流1总是沿顺时针方向;线框受到的安培力的合力先水平向左、后水平向右(图中箭头表示电流i的正方向，则i随时间t变化的图线可能是( )A( B( C( D(4((2012•福建)如图，一圆形闭合铜环由高处从静止开始加速下落，穿过一根竖直悬挂的条形磁铁，铜环的中心轴线与条形磁铁的中轴线始终保持重合(若取磁铁中心O为坐标原点，建立竖直向下为正方向的x轴，则图中最能正确反映环中感应电流i随环心位置坐标x变化的关系图象是( )A( B( C( D(第1页(共10页)5((2011•上海)如图，均匀带正电的绝缘圆环a与金属圆环b同心共面放置，当a绕O点在其所在平面内旋转时，b中产生顺时针方向的感应电流，且具有收缩趋势，由此可知，圆环a( )A( 顺时针加速旋转 B( 顺时针减速旋转C( 逆时针加速旋转 D(逆时针减速旋转6((2010•上海)如图，一有界区域内，存在着磁感应强度大小均为B，方向分别垂直于光滑水平桌面向下和向上的匀强磁场，磁场宽度均为L，边长为L的正方形线框abcd的bc边紧靠磁场边缘置于桌面上，使线框从静止开始沿x轴正方向匀加速通过磁场区域，若以逆时针方向为电流的正方向，能反映线框中感应电流变化规律的是图( )A( B( C( D(7((2015春•青阳县校级月考)纸面内两个半径均为R的圆相切于O点，两圆形区域内分别存在垂直纸面的匀强磁场，磁感应强度大小相等、方向相反，且不随时间变化(一长为2R的导体杆OA绕过O点且垂直于纸面的轴顺时针匀速旋转，角速度为ω，t=0时，OA恰好位于两圆的公切线上，如图所示(若选取从O指向A的电动势为正，下列描述导体杆中感应电动势随时间变化的图象可能正确的是( )A( B( C( D(8((2014•四川)如图所示，不计电阻的光滑U形金属框水平放置，光滑、竖直玻璃挡板H、P固定在框上，H、P的间距很小(质量为0.2kg的细金属杆CD恰好无挤压地放在两挡板之间，与金属框接触良好并围成边长为1m的正方形，其有效电阻为0.1Ω(此时在整个空间加方向与水平面成30?角且与金属杆垂直的匀强磁场，磁感应强度随时间变化规律是B=(0.4,0.2t)T，图示磁场方向为正方向，框、挡板和杆不计形变(则( )第2页(共10页)A( t=1s时，金属杆中感应电流方向从C到DB( t=3s时，金属杆中感应电流方向从D到CC( t=1s时，金属杆对挡板P的压力大小为0.1ND( t=3s时，金属杆对挡板P的压力大小为0.2N9((2012•四川)半径为a右端开小口的导体圆环和长为2a的导体直杆，单位长度电阻均为R(圆环水平固定0放置，整个内部区域分布着竖直向下的匀强磁场，磁感应强度为B(杆在圆环上以速度v平行于直径CD向右做匀速直线运动，杆始终有两点与圆环良好接触，从圆环中心O开始，杆的位置由θ确定，如图所示(则( )A( θ=0时，杆产生的电动势为2BavB( θ=时，杆产生的电动势为C(θ=0时，杆受的安培力大小为D(θ=时，杆受的安培力大小为10((2014春•赣州期末)如图(a)，线圈ab、cd绕在同一软铁芯上，在ab线圈中通以变化的电流，用示波器测得线圈cd间电压如图(b)所示，已知线圈内部的磁场与流经线圈的电流成正比，则下列描述线圈ab中电流随时间变化关系的图中，可能正确的是( )第3页(共10页)A( B( C( D(11((2013•犍为县校级模拟)如图，均匀磁场中有一由半圆弧及其直径构成的导线框，半圆直径与磁场边缘重合;磁场方向垂直于半圆面(纸面)向里，磁感应强度大小为B(使该线框从静止开始绕过圆心O、垂直于半圆面0的轴以角速度ω匀速转动半周，在线框中产生感应电流(现使线框保持图中所示位置，磁感应强度大小随时间线性变化(为了产生与线框转动半周过程中同样大小的电流，磁感应强度随时间的变化率的大小应为( )A( B( C( D( 12((2010•四川)如图所示，电阻不计的平行金属导轨固定在一绝缘斜面上，两相同的金属导体棒a、b垂直于导轨静止放置，且与导轨接触良好，匀强磁场垂直穿过导轨平面(现用一平行于导轨的恒力F作用在a的中点，使其向上运动(若b始终保持静止，则它所受摩擦力可能( )A( 变为0 B(先减小后不变 C( 等于F D(先增大再减小13((2010•浙江)半径为r带缺口的刚性金属圆环在纸面上固定放置，在圆环的缺口两端引出两根导线，分别与两块垂直于纸面固定放置的平行金属板连接，两板间距为d，如图1所示(有一变化的磁场垂直于纸面，规定向内为正，变化规律如图2所示(在t=0时刻平板之间中心有一重力不计，电荷量为q的静止微粒，则以下说法正确的是( )A( 第2秒内上极板为正极B( 第3秒内上极板为负极C( 第2秒末微粒回到了原来位置D( 第3秒末两极板之间的电场强度大小为14((2015•新泰市模拟)如图，一理想变压器原、副线圈的匝数分别为n、n(原线圈通过一理想电流表接12正弦交流电源，一个二极管和阻值为R的负载电阻串联后接到副线圈的两端(假设该二极管的正向电阻为零，反向电阻为无穷大(用交流电压表测得a、b端和c、d端的电压分别为U和U，则( ) abcd第4页(共10页)A( U:U=n:n abcd12B( 增大负载电阻的阻值R，电流表的读数变小C( 负载电阻的阻值越小，cd间的电压U越大 cdD( 将二极管短路，电流表的读数加倍15((2014•天津)如图1所示，在匀强磁场中，一矩形金属线圈两次分别以不同的转速，绕与磁感线垂直的轴匀速转动，产生的交变电动势图象如图2中曲线a，b所示，则( )A( 两次t=0时刻线圈平面均与中性面重合B( 曲线a、b对应的线圈转速之比为2:3C( 曲线a表示的交变电动势频率为25HzD( 曲线b表示的交变电动势有效值为10V16((2013•广东)如图，理想变压器原、副线圈匝数比n:n=2:1，V和A均为理想电表，灯光电阻R=6Ω，12LAB端电压u=12sin100πt(V)(下列说法正确的是( ) 1A( 电流频率为100Hz B( V的读数为24VC( A的读数为0.5A D(变压器输入功率为 6W17((2013•江苏)如图所示，理想变压器原线圈接有交流电源，当副线圈上的滑片P处于图示位置时，灯泡L能发光( 要使灯泡变亮，可以采取的方法有( )A( 向下滑动P B( 增大交流电源的电压C( 增大交流电源的频率 D( 减小电容器C的电容18((2012•天津)通过一理想变压器，经同一线路输送相同的电功率P，原线圈的电压U保持不变，输电线路的总电阻为R(当副线圈与原线圈的匝数比为k时，线路损耗的电功率为P，若将副线圈与原线圈的匝数比提高1到nk，线路损耗的电功率为P，则P和分别为( ) 21第5页(共10页)2A( B( C( D( ， ()R，，，19((2011•福建)图甲中理想变压器原、副线圈的匝数之比n:n=5:1，电阻R=20Ω，L、L为规格相同的两1212只小灯泡，S为单刀双掷开关(原线圈接正弦交变电源，输入电压u随时间t的变化关系如图所示(现将S接1、11S闭合，此时L 正常发光(下列说法正确的是( ) 22A( 输入电压u的表达式u=20sin(50π)VB( 只断开S后，L、L均正常发光 112C( 只断开S后，原线圈的输入功率增大 2D( 若S换接到2后，R消耗的电功率为0.8W 120((2010•山东)一理想变压器原、副线圈的匝数比为10:1，原线圈输入电压的变化规律如图甲所示，副线圈所接电路如图乙所示，P为滑动变阻器的触头( )A( 副线圈输出电压的频率为50HzB( 副线圈输出电压的有效值为31VC( P向右移动时，原、副线圈的电流比减小D( P向右移动时，变压器的输出功率增加21((2008•山东)图1、图2分别表示两种电压的波形，其中图1所示电压按正弦规律变化，下列说法正确的是( ) A( 图1表示交流电，图2表示直流电B( 两种电压的有效值相等C( 图1所示电压的瞬时值表达式位u=311sin100πtVD( 图1所示电压经匝数比为10:1的变压器变压后，频率变为原来的22((2015•山东模拟)如图所示，图线a是线圈在匀强磁场中匀速转动时所产生正弦交流电的图象，当调整线圈转速后，所产生正弦交流电的图象如图线b所示，以下关于这两个正弦交流电的说法错误的是( )第6页(共10页)A( 在图中t=0时刻穿过线圈的磁爱量均为零B( 线圈先后两次转速之比为3:2C( 交流电a的瞬时值为u=10sin5πtVD( 交流电b的最大值为23((2015•临潼区校级模拟)如图所示，理想变压器原线圈中正弦式交变电源的输出电压和电流分别为U和I，11两个副线圈的输出电压和电流分别为U和I、U 和I(接在原副线圈中的五个完全相同的灯泡均正常发光(则2233下列表述正确的是( )A( U:U:U=1:1:2 123B( I:I:I=1:2:1 123C( 三个线圈匝数n:n:n之比为5:2:1 123D( 电源电压U与原线圈两端电压U′之比为5:4 1124((2015•乐山二模)如图所示，理想变压器原、副线圈的匝数比为10:1，原线圈接电压恒定的交流电，副线圈输出端接有R=4Ω的电阻和两个“18V，9W”相同小灯泡，当开关S断开时，小灯泡L刚好正常发光，则( ) 1A( 原线圈输入电压为200VB( S断开时原线圈中的电流为0.05AC( 闭合开关S后，原、副线圈中的电流之比增大D( 闭合开关S后，小灯泡L消耗的功率减小 125((2015•河南模拟)如图所示，理想变压器原、副线圈的匝数比为10:1，原线圈输人电压的变化规律为u=220sin100πt(V)，P为滑动变阻器的滑片(当副线圈上的滑片M处于图示位置时，灯泡A能发光(操作过程中，小灯泡两端的电压均未超过其额定值，且认为灯泡的电阻不受温度的影响，则( )A( 副线圈输出电压的有效值为22VB( 滑片P向左移动时，变压器的输出功率增加第7页(共10页)C( 滑片P向右移动时，为保证灯泡亮度不变，需将滑片M向上移D( 滑片M向上移动时，为保证灯泡亮度不变，需将滑片P向左移26((2015•黄冈模拟)如图甲所示，理想变压器原、副线圈的匝数之比为44:5，b是原线圈的中心抽头，S为单刀双掷开关，负载电阻R=25Ω，电表均为理想电表(在原线圈c、d两端接入如图乙所示的正弦交流电，下列说法中正确的是 ( )A( 当S与a连接时，电流表的示数为1AB( 当S与b连接时，电压表的示数为50VC( 将S由a拨到b，电阻R消耗的功率增大为原来的4倍D( 无论S接a还是接b，1s内电阻R上电流方向都改变50次27((2014•山东)如图，将额定电压为60V的用电器，通过一理想变压器接在正弦交变电源上，闭合开关S后，用电器正常工作，交流电压表和交流电流表(均为理想电表)的示数分别为220V和2.2A，以下判断正确的是( )A( 变压器输入功率为484WB( 通过原线圈的电流的有效值为0.6AC( 通过副线圈的电流的最大值为2.2AD( 变压器原、副线圈匝数比n:n=11:3 12628((2014•浙江学业考试),台发电机，输出的功率为1.0×10W，所用输电导线的电阻是10Ω，当发电机接到32输电线路的电压是5.0×10V时，输电导线上的电流是2.0×10A，则在输电导线上损失的热功率为( )3566A( B( C( D( 2.0×10W 4.0×10W 1.0×l0W 2.5×10W 29((2014•临沂模拟)如图甲所示，矩形金属线框绕与磁感线垂直的转轴在匀强磁场中匀速转动，输出交流电的电动势图象如图乙所示，经原副线圈的匝数比为1:10的理想变压器为一灯泡供电，如图丙所示，副线圈电路中灯泡额定功率为22W(现闭合开关，灯泡正常发光(则( )A( t=0.01s时刻穿过线框回路的磁通量为零B( 交流发电机的转速为50r/sC( 变压器原线圈中电流表示数为1AD( 灯泡的额定电压为220V30((2014•秦州区校级模拟)如图所示，边长为L的正方形单匝线圈abcd，电阻r，外电路的电阻为R，a、b的中点和cd的中点的连线OO′恰好位于匀强磁场的边界线上，磁场的磁感应强度为B，若线圈从图示位置开始，以角速度ω绕轴OO′匀速转动，则以下判断正确的是( )第8页(共10页)2A( 图示位置线圈中的感应电动势最大，其值为E=BLω m2B( 闭合电路中感应电动势的瞬时值表达式为e=BLωsinωt C( 线圈从图示位置转过180?的过程中，流过电阻R的电荷量为q= D(线圈转动一周的过程中，电阻R上产生的热量为Q=第9页(共10页)一(选择题(共30小题)1(C 2(C 3(A 4(B 5(B 6(AC 7(C 8(AC 9(AD 10(C 11(C 12(AB13(A 14(BD 15(AC 16(D 17(BC 18(D 19(D 20(AD 21(C 22(A 23(BD24(ABD 25(AD 26(C 27(BD 28(B 29(BC 30(D第10页(共10页)。

高考物理电磁感应现象习题试卷含答案一、高中物理解题方法：电磁感应现象的两类情况1．如图所示，质量为4m 的物块与边长为L 、质量为m 、阻值为R 的正方形金属线圈abcd 由绕过轻质光滑定滑轮的绝缘细线相连，已知细线与斜面平行，物块放在光滑且足够长的固定斜面上，斜面倾角为300。

垂直纸面向里的匀强磁场的磁感应强度为B ，磁场上下边缘的高度为L ，上边界距离滑轮足够远，线圈ab 边距离磁场下边界的距离也为L 。

现将物块由静止释放，已知线圈cd 边出磁场前线圈已经做匀速直线运动，不计空气阻力，重力加速度为g ，求：（1）线圈刚进入磁场时ab 两点的电势差大小 （2）线圈通过磁场的过程中产生的热量【答案】（1）3245ab U BL gL =；（2）32244532m g R Q mgL B L =-【解析】 【详解】（1）从开始运动到ab 边刚进入磁场，根据机械能守恒定律可得214sin 30(4)2mgL mgL m m v =++，25v gL =应电动势E BLv =，此时ab 边相当于是电源，感应电流的方向为badcb ，a 为正极，b 为负极，所以ab 的电势差等于电路的路端电压，可得332445ab U E BL gL == （2）线圈cd 边出磁场前线圈已经做匀速直线运动，所以线圈和物块均合外力为0，可得绳子的拉力为2mg ，线圈受的安培力为mg ，所以线圈匀速的速度满足22mB L v mg R=，从ab 边刚进入磁场到cd 边刚离开磁场，根据能量守恒定律可知2143sin 3(4)2m mg L mgL m m v Q θ=+++，32244532m g R Q mgL B L=-2．某兴趣小组设计制作了一种磁悬浮列车模型，原理如图所示，PQ 和MN 是固定在水平地面上的两根足够长的平直导轨，导轨间分布着竖直（垂直纸面）方向等间距的匀强磁场1B 和2B ，二者方向相反．矩形金属框固定在实验车底部（车厢与金属框绝缘）．其中ad边宽度与磁场间隔相等，当磁场1B 和2B 同时以速度0m 10s v =沿导轨向右匀速运动时，金属框受到磁场力，并带动实验车沿导轨运动．已知金属框垂直导轨的ab 边长0.1m L =m 、总电阻0.8R =Ω，列车与线框的总质量0.4kg m =，12 2.0T B B ==T ，悬浮状态下，实验车运动时受到恒定的阻力1h N ．（1）求实验车所能达到的最大速率；（2）实验车达到的最大速率后,某时刻让磁场立即停止运动,实验车运动20s 之后也停止运动，求实验车在这20s 内的通过的距离；（3）假设两磁场由静止开始向右做匀加速运动，当时间为24s t =时，发现实验车正在向右做匀加速直线运动，此时实验车的速度为m 2s v =，求由两磁场开始运动到实验车开始运动所需要的时间．【答案】(1)m 8s ；(2)120m ；(3)2s 【解析】 【分析】 【详解】（1）实验车最大速率为m v 时相对磁场的切割速率为0m v v -，则此时线框所受的磁场力大小为2204-B L v v F R=（）此时线框所受的磁场力与阻力平衡，得：F f = 2m 028m/s 4fRv v B L =-= （2）磁场停止运动后，线圈中的电动势：2E BLv = 线圈中的电流：EI R=实验车所受的安培力：2F BIL =根据动量定理，实验车停止运动的过程：m F t ft mv ∑∆+=整理得：224m B L vt ft mv R∑∆+=而v t x ∑∆=解得：120m x =（3）根据题意分析可得，为实现实验车最终沿水平方向做匀加速直线运动，其加速度必须与两磁场由静止开始做匀加速直线运动的加速度相同，设加速度为a ，则t 时刻金属线圈中的电动势 2)E BLat v =-（ 金属框中感应电流 2)BL at v I R-=（ 又因为安培力224)2B L at v F BIL R（-==所以对试验车，由牛顿第二定律得 224)B L at v f ma R（--=得 21.0m/s a =设从磁场运动到实验车起动需要时间为0t ，则0t 时刻金属线圈中的电动势002E BLat =金属框中感应电流002BLat I R=又因为安培力2200042B L at F BI L R==对实验车，由牛顿第二定律得：0F f =即2204B L at f R= 得：02s t =3．如图甲所示，MN 、PQ 两条平行的光滑金属轨道与水平面成=30θ︒角固定，N 、Q 之间接电阻箱R ，导轨所在空间存在匀强磁场，磁场方向垂直于轨道平面向上，磁感应强度为B =0.5T ，质量为m 的金属杆ab 水平放置在轨道上，其接入电路的电阻位为r 。

高中物理《电磁感应》练习题（附答案解析）学校:___________姓名：___________班级：___________一、单选题1．社会的进步离不开科学发现，每一步科学探索的过程倾注了科学家的才智和努力，以下关于科学家的贡献说法不正确的是（）A．安培提出了分子电流假说，解释了磁现象B．奥斯特首先发现了电流的磁效应C．法拉第发现了电磁感应现象D．库仑测出了电子的电量2．如图甲所示，300匝的线圈两端A、B与一个理想电压表相连。

线圈内有指向纸内方向的匀强磁场，线圈中的磁通量在按图乙所示规律变化。

下列说法正确的是（）A．A端应接电压表正接线柱，电压表的示数为150VB．A端应接电压表正接线柱，电压表的示数为50.0VC．B端应接电压表正接线柱，电压表的示数为150VD．B端应接电压表正接线柱，电压表的示数为50.0V3．如图所示，在匀强磁场中做各种运动的矩形线框，能产生感应电流的是（）A．图甲中矩形线框向右加速运动B．图乙中矩形线框匀速转动C．图丙中矩形线框向右加速运动D．图丁中矩形线框斜向上运动4．下列物理学史材料中，描述正确的是（）A．卡文迪什通过扭秤实验测量出静电引力常量的数值B．为了增强奥斯特的电流磁效应实验效果，应该在静止的小磁针上方通以自西向东的电流C．法拉第提出了“电场”的概念，并制造出第一台电动机D．库仑通过与万有引力类比，在实验的基础上验证得出库仑定律5．如图所示，将一个闭合铝框放在蹄形磁铁的两个磁极之间，铝框可以绕竖直轴OO'自由转动，蹄形磁铁在手摇的控制下可以绕竖直轴OO'转动。

初始时，铝框和蹄形磁铁均是静止的。

现通过不断手摇使蹄形磁铁转动起来，下列关于闭合铝框的说法正确的是（）A．铝框仍保持静止B．铝框将跟随磁极同向转动且一样快C．铝框将跟随磁极同向转动，转速比磁铁小D．铝框将朝着磁极反向转动，转速比磁铁小6．如图所示，a、b是用同种规格的铜丝做成的两个同心圆环，两环半径之比为2:3，其中仅在a环所围成区域内有垂直于纸面向里的匀强磁场。

【例1】 （2004，上海综合）发电的基本原理是电磁感应。

发现电磁感应现象的科学家是（ ）A ．安培B ．赫兹C ．法拉第D ．麦克斯韦解析：该题考查有关物理学史的知识，应知道法拉第发现了电磁感应现象。

答案：C【例2】发现电流磁效应现象的科学家是___________，发现通电导线在磁场中受力规律的科学家是__________，发现电磁感应现象的科学家是___________，发现电荷间相互作用力规律的的科学家是___________。

解析：该题考查有关物理学史的知识。

答案：奥斯特 安培 法拉第 库仑☆☆对概念的理解和对物理现象的认识【例3】下列现象中属于电磁感应现象的是（ ）A ．磁场对电流产生力的作用B ．变化的磁场使闭合电路中产生电流C ．插在通电螺线管中的软铁棒被磁化D ．电流周围产生磁场解析：电磁感应现象指的是在磁场产生电流的现象，选项B 是正确的。

答案：B★巩固练习 1. ）A ．磁感应强度越大的地方，磁通量越大B ．穿过某线圈的磁通量为零时，由B =SΦ可知磁通密度为零 C ．磁通密度越大，磁感应强度越大D ．磁感应强度在数值上等于1 m 2的面积上穿过的最大磁通量解析：B 答案中“磁通量为零”的原因可能是磁感应强度（磁通密度）为零，也可能是线圈平面与磁感应强度平行。

答案：CD 2. ）A ．Wb/m 2B ．N/A ·mC ．kg/A ·s 2D ．kg/C ·m解析：物理量间的公式关系，不仅代表数值关系，同时也代表单位.答案：ABC 3. ）A ．只要穿过线圈的磁通量发生变化，线圈中就一定有感应电流B ．只要闭合导线做切割磁感线运动，导线中就一定有感应电流C ．若闭合电路的一部分导体不做切割磁感线运动，闭合电路中一定没有感应电流D ．当穿过闭合电路的磁通量发生变化时，闭合电路中一定有感应 电流答案：D4.在一长直导线中通以如图所示的恒定电流时，套在长直导线上的闭合线环（环面与导线垂直，长直导线通过环的中心），当发生以 ）A ．保持电流不变，使导线环上下移动B ．保持导线环不变，使长直导线中的电流增大或减小C ．保持电流不变，使导线在竖直平面内顺时针（或逆时针）转动D ．保持电流不变，环在与导线垂直的水平面内左右水平移动解析：画出电流周围的磁感线分布情况。

高中物理电磁感应基础练习题（含答案）一、单选题1．如图所示，导体ab是金属线框的一个可动边，ab边长L=0.4m，磁场的磁感应强度B=0.1T，当ab边以速度v=5m/s向右匀速移动时，下列判断正确的是（）A．感应电流的方向由a到b，感应电动势的大小为0.2VB．感应电流的方向由a到b，感应电动势的大小为0.4VC．感应电流的方向由b到a，感应电动势的大小为0.2VD．感应电流的方向由b到a，感应电动势的大小为0.4V2．某同学用粗细均匀的金属丝弯成如图所示的图形，两个正方形的边长均为L，A、B t∆223．如图所示，在水平桌面上有一金属圆环，在它圆心正上方有一条形磁铁（极性不明），当条形磁铁下落时，可以判定（）A．环中将产生俯视顺时针的感应电流B．环对桌面的压力将增大C．环有面积增大的趋势D．磁铁将受到竖直向下的电磁作用力4．如图所示，闭合线圈abcd 在磁场中运动到如图所示位置时，bc 边的电流方向由b →c ，此线圈的运动情况是（ ）A ．向右进入磁场B ．向左移出磁场C ．向上移动D ．向下移动5．如图所示，通电导线旁边同一平面有矩形线圈abcd ，则（ ）A ．当线圈向导线靠近时，其中感应电流方向是a →b →c →dB ．若线圈竖直向下平动，有感应电流产生C ．若线圈向右平动，其中感应电流方向是a →b →c →dD ．当线圈以导线边为轴转动时，其中感应电流方向是a →b →c →d6．如图所示，在磁感应强度大小为B 、方向垂直纸面向里的匀强磁场中，长为L 的金属杆MN 在平行金属导轨上以速度v 向右匀速滑动。

金属导轨电阻不计，金属杆与导轨的夹角为θ，电阻为2R ，ab 间电阻为R ，M 、N 两点间电势差为U ，则M 、N 两点电势BLv7．如图所示，先后以速度1v 和2v 匀速把一矩形线圈水平拉出有界匀强磁场区域，122v v =，则在先后两种情况下（ ）A ．线圈中的感应电动势之比为21:1:2E E =B ．线圈中的感应电流之比为12:1:2I I =C ．线圈中产生的焦耳热之比12:2:1Q Q =D ．通过线圈某截面的电荷量之比122:1q q =:8．粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行。

物理磁学试题及答案高中一、选择题（每题3分，共30分）1. 磁铁的N极和S极分别代表什么？A. 南极和北极B. 正极和负极C. 冷极和热极D. 无特殊含义答案：A2. 磁感线的方向是如何确定的？A. 从N极指向S极B. 从S极指向N极C. 任意方向D. 由磁场强度决定答案：A3. 奥斯特实验证明了什么？A. 电流的磁效应B. 磁场的电效应C. 电流的热效应D. 电流的光效应答案：A4. 法拉第电磁感应定律表明什么？A. 磁场强度与电流成正比B. 感应电动势与磁通量变化率成正比C. 电流与电阻成正比D. 电压与电流成正比答案：B5. 什么是洛伦兹力？A. 电荷在磁场中受到的力B. 电流在磁场中受到的力C. 电荷在电场中受到的力D. 电流在电场中受到的力答案：A6. 磁通量的变化率与感应电动势的关系是什么？A. 没有关系B. 正比关系C. 反比关系D. 无关关系答案：B7. 磁铁的磁化过程是什么？A. 磁铁失去磁性的过程B. 磁铁获得磁性的过程C. 磁铁磁性增强的过程D. 磁铁磁性减弱的过程答案：B8. 什么是磁共振？A. 原子核在磁场中的共振现象B. 电流在磁场中的共振现象C. 电荷在磁场中的共振现象D. 磁场在电场中的共振现象答案：A9. 磁铁的磁场强度与什么有关？A. 磁铁的形状B. 磁铁的磁性材料C. 磁铁的温度D. 所有以上答案：D10. 什么是磁滞回线？A. 描述磁铁磁化和退磁过程的曲线B. 描述电流与电压关系的曲线C. 描述电阻与温度关系的曲线D. 描述电荷与电场强度关系的曲线答案：A二、填空题（每题2分，共20分）11. 磁铁的两极分别是________和________。

答案：N极，S极12. 磁感线是闭合的，其方向从磁铁的________指向________。

答案：N极，S极13. 奥斯特实验中，电流通过导线时，导线周围会产生________。

答案：磁场14. 法拉第电磁感应定律表明，感应电动势的大小与________成正比。

高中物理总复习—电磁感应本卷共150分，一卷40分，二卷110分，限时120分钟。

请各位同学认真答题，本卷后附答案及解析。

一、不定项选择题：本题共10小题，每小题4分，共40分．在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确．全部选对的得4分，选不全的得2分，有选错或不答的不得分．1．图12-2，甲、乙两图为与匀强磁场垂直放置的两个金属框架，乙图除了一个电阻为零、自感系数为L 的线圈外，其他部分与甲图都相同，导体AB 以相同的加速度向右做匀加速直线运动。

若位移相同，则（ ）A ．甲图中外力做功多B ．两图中外力做功相同C ．乙图中外力做功多D ．无法判断2．图12-1，平行导轨间距为d ，一端跨接一电阻为R ，匀强磁场磁感强度为B ，方向与导轨所在平面垂直。

一根足够长的金属棒与导轨成θ角放置，金属棒与导轨的电阻不计。

当金属棒沿垂直于棒的方向以速度v 滑行时，通过电阻R 的电流强度是（ ）A ．BdvRB ．sin Bdv RθC ．cos Bdv R θD ．sin Bdv R θ3．图12-3，在光滑水平面上的直线MN 左侧有垂直于纸面向里的匀强磁场，右侧是无磁场空间。

将两个大小相同的铜质矩形闭合线框由图示位置以同样的速度v 向右完全拉出匀强磁场。

已知制作这两只线框的铜质导线的横截面积之比是1:2.则拉出过程中下列说法中正确的是（ ）A ．所用拉力大小之比为2:1图12-1图12-3B ．通过导线某一横截面的电荷量之比是1:1C ．拉力做功之比是1:4D ．线框中产生的电热之比为1:24． 图12-5，条形磁铁用细线悬挂在O 点。

O 点正下方固定一个水平放置的铝线圈。

让磁铁在竖直面内摆动，下列说法中正确的是（ ）A．在磁铁摆动一个周期内，线圈内感应电流的方向改变2次 B ．磁铁始终受到感应电流磁铁的斥力作用 C ．磁铁所受到的感应电流对它的作用力始终是阻力D ．磁铁所受到的感应电流对它的作用力有时是阻力有时是动力5. 两相同的白炽灯L 1和L 2，接到如图12-4的电路中，灯L 1与电容器串联，灯L 2与电感线圈串联，当a 、b 处接电压最大值为U m 、频率为f 的正弦交流电源时，两灯都发光，且亮度相同。
