高二物理电磁感应测试题.doc

高二物理电磁感应专题训练及答案（全套）一、电磁感应现象的练习题一、选择题：1．闭合电路的一部分导线ab处于匀强磁场中，图1中各情况下导线都在纸面内运动，那么下列判断中正确的是[ ]A．都会产生感应电流B．都不会产生感应电流C．甲、乙不会产生感应电流，丙、丁会产生感应电流D．甲、丙会产生感应电流，乙、丁不会产生感应电流2．如图2所示，矩形线框abcd的一边ad恰与长直导线重合(互相绝缘)．现使线框绕不同的轴转动，能使框中产生感应电流的是[ ]A．绕ad边为轴转动B．绕oo′为轴转动C．绕bc边为轴转动D．绕ab边为轴转动3．关于产生感应电流的条件，以下说法中错误的是[ ]A．闭合电路在磁场中运动，闭合电路中就一定会有感应电流B．闭合电路在磁场中作切割磁感线运动，闭合电路中一定会有感应电流C．穿过闭合电路的磁通为零的瞬间，闭合电路中一定不会产生感应电流D．无论用什么方法，只要穿过闭合电路的磁感线条数发生了变化，闭合电路中一定会有感应电流4．垂直恒定的匀强磁场方向放置一个闭合圆线圈，能使线圈中产生感应电流的运动是[ ]A．线圈沿自身所在的平面匀速运动B．线圈沿自身所在的平面加速运动C．线圈绕任意一条直径匀速转动D．线圈绕任意一条直径变速转动5．一均匀扁平条形磁铁与一线圈共面，磁铁中心与圆心O重合(图3)．下列运动中能使线圈中产生感应电流的是[ ]A．N极向外、S极向里绕O点转动B．N极向里、S极向外，绕O点转动C．在线圈平面内磁铁绕O点顺时针向转动D．垂直线圈平面磁铁向纸外运动6．在图4的直角坐标系中，矩形线圈两对边中点分别在y轴和z轴上。

匀强磁场与y 轴平行。

线圈如何运动可产生感应电流[ ]A．绕x轴旋转B．绕y轴旋转C．绕z轴旋转D．向x轴正向平移7．如图5所示，绕在铁芯上的线圈与电源、滑动变阻器和电键组成闭合回路，在铁芯的右端套有一个表面绝缘的铜环A，下列各种情况中铜环A中没有感应电流的是[ ]A．线圈中通以恒定的电流B．通电时，使变阻器的滑片P作匀速移动C．通电时，使变阻器的滑片P作加速移动D．将电键突然断开的瞬间8．如图6所示，一有限范围的匀强磁场宽度为d，若将一个边长为l的正方形导线框以速度v匀速地通过磁场区域，已知d＞l，则导线框中无感应电流的时间等于[ ]9．条形磁铁竖直放置，闭合圆环水平放置，条形磁铁中心线穿过圆环中心，如图7所示。

高二物理《电磁感应》测试题（一）1．关于磁通量的概念，下面说法正确的是（ ）A ．磁感应强度越大的地方，穿过线圈的磁通量也越大B ．磁感应强度大的地方，线圈面积越大，则穿过线圈的磁通量也越大C ．穿过线圈的磁通量为零时，磁通量的变化率不一定为零D ．磁通量的变化，不一定由于磁场的变化产生的 2．下列关于电磁感应的说法中正确的是（ ）A ．只要闭合导体与磁场发生相对运动，闭合导体内就一定产生感应电流B ．只要导体在磁场中作用相对运动，导体两端就一定会产生电势差C ．感应电动势的大小跟穿过回路的磁通量变化成正比D ．闭合回路中感应电动势的大小只与磁通量的变化情况有关而与回路的导体材料无关 5．如图1所示，一闭合金属圆环用绝缘细绳挂于O 点，将圆环拉离平衡位置并释放， 圆环摆动过程中经过匀强磁场区域，则（空气阻力不计） （ ）A ．圆环向右穿过磁场后，还能摆至原高度B ．在进入和离开磁场时，圆环中均有感应电流C ．圆环进入磁场后离平衡位置越近速度越大，感应电流也越大D ．圆环最终将静止在平衡位置6．如图（2），电灯的灯丝电阻为2Ω，电池电动势为2V ，内阻不计，线圈匝数足够多，其直流电阻为3Ω．先合上电键K ，稳定后突然断开K ，则下列说法正确的是（ ）A ．电灯立即变暗再熄灭，且电灯中电流方向与K 断开前方向相同B ．电灯立即变暗再熄灭，且电灯中电流方向与K 断开前方向相反C ．电灯会突然比原来亮一下再熄灭，且电灯中电流方向与K 断开前方向相同D ．电灯会突然比原来亮一下再熄灭，且电灯中电流方向与K 断开前方向相反 7．如果第6题中，线圈电阻为零，当K 突然断开时，下列说法正确的是（ ） A ．电灯立即变暗再熄灭，且电灯中电流方向与K 断开前方向相同 B ．电灯立即变暗再熄灭，且电灯中电流方向与K 断开前方向相反 C ．电灯会突然比原来亮一下再熄灭，且电灯中电流方向与K 断开前相同 D ．电灯会突然比原来亮一下再熄灭，且电灯中电流方向与K 断开前相反8．如图（3），一光滑的平面上，右方有一条形磁铁，一金属环以初速度V 沿磁铁的中线向右滚动，则以下说法正确的是（ ）A 环的速度越来越小B 环保持匀速运动C 环运动的方向将逐渐偏向条形磁铁的N 极D 环运动的方向将逐渐偏向条形磁铁的S 极9．如图（4）所示，让闭合矩形线圈abcd 从高处自由下落一段距离后进入匀强磁场，从bc 边开始进入磁场到ad 边刚进入磁场的这一段时间里，图（5）所示的四个V 一t 图象中，肯定不能表示线圈运动情况的是 （ ）10．如图（6）所示，水平放置的平行金属导轨左边接有电阻R ，轨道所在处有竖直向下的匀强磁场，金属棒ab 横跨导轨，它在外力的作用下向右匀速运动，速度为v 。

高二物理电磁感应训练题一、选择题（本题共10小题，每小题4分，共40分.在每小题给出的四个选项中，有的只有一项符合题目要求，有的有多项符合题目要求，全部选对的得4分，选对但不全的得2分，有选错的得0分）1.如图所示，在一匀强磁场中有一U形导线框ABCD，线框处于水平面内，磁场与线框平面垂直，R为一电阻，EF为垂直于AB的一根导体杆，它可以在AB、CD上无摩擦地滑动．杆EF及线框中导线的电阻都可不计．开始时，给EF一个向右的初速度，则( )A．EF将往返运动B．EF将匀减速向右运动C．EF将减速向右运动，但不是匀减速D．EF将匀速向右运动2.如图，用细弹簧构成一闭合电路，中央放有一条形磁铁，当弹簧收缩时，穿过电路的磁通量φ和电路中感应电流方向（从N极向S极看时）正确的是（）A．φ减小，感应电流逆时针方向B．φ减小，感应电流顺时针方向C．φ增大，感应电流逆时针方向D．φ增大，感应电流顺时针方向3.穿过某线圈的磁通量随时间的变化关系如图所示，在线圈内产生感应电动势最大值的时间段是( )A．0～2sB．2～4sC．4～6sD．6～10s4.如图所示，在竖直向下的匀强磁场中，将一水平放置的金属棒ab以水平速度v0抛出，且棒与磁场垂直，设棒在下落过程中取向不变且不计空气阻力，则金属棒在运动过程中产生的感应电动势大小将（）A．保持不变B．越来越大C．越来越小D．无法判断5.四根相同的光滑细铝杆a、b、c、d放在同一水平桌面上，其中a、c固定，b、d静止地放在a、c杆上，接触良好，O点为回路中心，如图，当条形磁铁一端从O点正上方向下插向回路时b、d两杆将（）A、保持不动B、分别远离O点C、分别向O点靠近D、因不知磁极极性故无法判定6.如图)(a，圆形线圈P静止在水平桌面上，其正上方悬挂一相同的线圈Q，P和Q共轴.Q中通有变化电流，电流随时间变化的规律如图)(b所示.P所受的重力为G，桌面对P的支持力为N，则（）A.1t时刻GN>B.2t时刻GN>C.3t时刻GN<D.4t时刻GN=7.如图所示，匀强磁场垂直穿过一闭合金属圆环，用一外力把金属圆环匀速拉出磁场，下面叙述正确的是（）A．向左拉出和向右拉出所产生的感应电流方向相反B．不管向什么方向拉出，只要产生感应电流方向都是顺时针C．向右匀速拉出时，感应电流大小不变D．要将金属环匀速拉出，拉力大小要改变8.如图为演示自感现象的实验电路图，实验时先闭合开关S，稳定后设通过线圈L的电流为1I，通过小灯泡E的电流为2I，小灯泡处于正常发光状态，迅速断开开关S，则可观察到灯泡E闪亮一下后熄灭，在灯泡E闪亮的短暂过程中，下列说法正确的是（）A．线圈L中电流1I逐渐减为零B．线圈L两端a端电势高于b端C．小灯泡E中电流由1I逐渐减为零，方向与2I相反D．小灯泡中的电流2I逐渐减为零，方向不变9.如图所示，在光滑水平面上的直线MN左侧有垂直于纸面向里的匀强磁场，右侧是无磁场空间.将两个大小相同的铜质矩形闭合线框由图示位置以同样的速度v向右完全拉出匀强磁场.已知制作这两只线框的铜质导线的横截面积之比是1:2.则拉出过程中下列说法中正确的是（）A．所用拉力大小之比为2:1B．通过导线某一横截面的电荷量之比是1:1C．拉力做功之比是1:4D．线框中产生的电热之比为1:210.在水平桌面上，一个面积为S的圆形金属框置于匀强磁场中，线框平面与磁场垂直，磁感应强度1B随时间t的变化关系如图⑴所示.0～1s内磁场方向垂直线框平面向下.圆形金属框与一个水平的平行金属导轨相连接，导轨上放置一根导体棒，导体棒的长为L、电阻为R，且与导轨接触良好，导体棒处于另一匀强磁场中，其磁感应强度恒为2B，方向垂直导轨平面向下，如图⑵所示.若导体棒始终保持静止，则其所受的静摩擦力f随时间变化的图象是下图中的（设向右为静摩擦力的正方向）（）B1/Tt/sO123456⑴B2B1⑵123456ft/sOf123456t/sO123456ft/sO123456ft/sOMNvB二、填空题（本题共3个小题，每空2分，共18分）11.水平面中的平行金属导轨M 、N 相距L ，它们的右端与电容为C 的电容器的两极板分别相连，如图所示，导体棒ab 放在导轨上与导轨垂直相交，磁感应强度为B 的匀强磁场竖直向下穿过导轨面.闭合开关，若发现与导轨M 相连的电容器极板上带负电荷，则ab 向 沿导轨滑动（选填“左”、“右”）；如电容器所带的电荷量为Q ，则ab 滑动的速度v = .12.如图所示，垂直U 型金属导轨的匀强磁场T B 5.0=，方向垂直纸面向里.导轨中串接的电阻Ω=4R ，垂直磁感线且与导轨垂直相交的导体棒AB 长m L 4.0=，其电阻为Ω1，棒AB 沿水平方向向右匀速运动的速度为s m /5，则当开关断开时AB 间的电势差为 V ；当开关闭合时AB 间的电势差为 V ，此时通过AB 的电流方向为 .13.如图所示，将矩形线圈从匀强磁场中拉出，第一次以速度v 匀速拉出，第二次以速度v 2匀速拉出，则第一、二次拉力做功之比为 ，拉力的功率之比为 ，线框产生的热量之比是 ，通过导线截面的电量之比为 .三、计算题（本题共4个小题，第14小题8分，第15小题10分，第16、17小题各12分，共42分.解答时请写出必要的文字说明、方程式和重要的演算步骤.）14.面积100,2.02==n m S 匝的圆形线圈，处在如图所示的磁场内，磁感应强度随时间t 变化的规律是F C R t B μ30,3,02.0=Ω==，线圈电阻Ω=1r ，求： （1）通过R 的电流大小和方向； （2）电容器的电荷量.15.如图所示，在光滑绝缘的水平面上有一个用一根均匀导体围成的正方形线框abcd ，其边长为L ，总电阻为R ，放在磁感应强度为B 、方向竖直向下的匀强磁场的左边，图中虚线MN 为磁场的左边界.线框在大小为F 的恒力作用下向右运动，其中ab 边保持与MN 平行.当线框以速度0v 进入磁场区域时，它恰好做匀速运动.在线框进入磁场的过程中， （1）线框的ab 边产生的感应电动势E 的大小为多少？ （2）求线框a 、b 两点的电势差； （3）求线框中产生的焦耳热.16.如图所示，两根光滑的足够长的直金属导轨MN 、M ′N ′平行置于竖直面内，导轨间距为l ，导轨上端接有阻值为R 的电阻.质量为m 、长度也为l 、阻值为r 的金属棒ab 垂直于导轨放置，且与导轨保持良好接触，其他电阻不计.导轨处于磁感应强度为B 、方向水平向里的匀强磁场中，ab 由静止释放，在重力作用下向下运动，求： （1）ab 运动的最大速率；（2）若ab 从释放至其运动到最大速度时下落的高度为h ，则此过程中金属棒中产生的焦耳热为多少？17.如图所示，质量为1m 的导体棒ab ，垂直放在相距为l 的平行光滑金属导轨上，导轨平面与水平面的夹角为θ，并处于磁感应强度大小为B 、方向垂直于导轨平面向上的匀强磁场中，左侧是水平放置、间距为d 的平行金属板，R 和x R 分别表示定值电阻和滑动变阻器的阻值，不计其他电阻．(1)调节R R x =，释放导体棒，当棒沿导轨匀速下滑时，求通过棒的电流I 及棒的速率v ； (2)改变x R ，待棒沿导轨再次匀速下滑后，将质量为2m 、带电量为q +的微粒水平射入金属板间，若它能匀速通过，求此时的x R .AB R× ×MN高二物理电磁感应训练题参考答案一、选择题（本题共10小题，每小题4分，共40分.在每小题给出的四个选项中，有的只有一项符合题目要求，有的有多项符合题目要求，全部选对的得4分，选对但不全的得2分，有选错的得0分） 题号 1 2 3 4 5 6 7 8 9 10 答案CDCACADBDACDA二、填空题（本题共3个小题，每空2分，共18分）11. 左 BLCQv =12. 1 0.8 A B →13. 1:2 1:4 1:2 1:1三、计算题（本题共4个小题，第14小题8分，第15小题10分，第16、17小题各12分，共42分.解答时请写出必要的文字说明、方程式和重要的演算步骤.） 14.解：(1)由楞次定律知，Φ变大，线圈的感应电流方向为逆时针， 所以通过R 的电流方向为b →aV V tBnS t nE 4.002.02.0100=⨯⨯=∆∆=∆∆=φ A A r R E I 1.0134.0=+=+= (2)V V IR U U R C 3.031.0=⨯===C C CU Q C 661093.01030--⨯=⨯⨯==15.解：（1）E=BLv 0 （2）a 、b 两点的电势差相当于电源的外电压,故000434BLv R R BLv BLv r I E U ab ab=⋅-=⋅-=（3）解法一：由于线圈在恒力F 作用下匀速进入磁场区，恒力F 所做的功等于线圈中产生的焦耳热，所以线圈中产生的热量为FL W Q ==解法二：线圈进入磁场区域时产生的感应电动势为E = BLv 0，电路中的总电功率为R E P 2=，线圈中产生的热量0v LP Pt Q ==，联解可得：R v L B Q 032=16.解：（1）设ab 上产生的感应电动势为E ，回路中的电流为I ，电路总电阻为R+r ，则最后ab 以最大速度匀速运动，有①由闭合电路欧姆定律有 ②IlB mg = ③由①②③方程解得④（2）设在下滑过程中整个电路产生的焦耳热为Q 1，ab 棒上产生的焦耳热为Q 2，则由能量守恒定律有：⑤又有⑥联立④⑤⑥解得：17．解：(1)导体棒匀速下滑时，IlB g m =θsin 1 ①Blg m I θsin 1=②设导体棒产生的感应电动势为0E ，则Blv E =0 ③由闭合电路欧姆定律得：xR R E I +=④联立②③④，得221sin 2l B gR m v θ=⑤(2)改变x R ，由②式可知电流不变．设带电微粒在金属板间匀速通过时，板间电压为U ，电场强度大小为E ，则x IR U = ⑥dUE =⑦qE g m =2 ⑧联立②⑥⑦⑧，得θsin 12qm Bldm R x =⑨。

高二物理选修3-2电磁感应习题 (含答案)1、电磁感应现象的发现者是（）A. 奥斯特B. 法拉第C. 牛顿D. 托里拆利2、下列现象中属于电磁感应现象的是（）A. 磁场对电流产生力的作用B. 变化的磁场使闭合电路中产生电流C. 插在通电螺线管中的软铁棒被磁化D. 电流周围产生磁场3、下列实验现象，属于电磁感应现象的是（）4、下列现象中，属于电磁感应现象的是（）A. 电流周围产生磁场B. 磁场对电流产生力的作用C. 变化的磁场使闭合导体中产生感应电流D. 插在通电螺线管中的软铁棒被磁化而带磁性5、关于电磁感应现象，下列叙述正确的是（）A. 当闭合电路中的一部分导体在磁场中运动时，就能产生感应电流B. 任何导体在磁场中运动，都能产生感应电流C. 当闭合电路中的一部分导体在磁场中沿磁感线方向运动时，就能产生感应电流D. 当闭合电路中的一部分导体在磁场中做切割磁感线运动时，就能产生感应电流6、关于电磁感应现象，下列说法正确的是（）A. 闭合电路的一段导体在磁场中运动时就一定会产生感应电流B. 导体在磁场中切割磁感线时就产生感应电流C. 发电机是根据电磁感应原理工作的D. 电磁感应过程不遵从能量守恒定律7、产生感应电流的根本条件是（）A. 导体相对磁场运动B. 导体做切割磁感线运动C. 闭合电路在磁场内做切割磁感线运动D. 穿过闭合电路的磁通量发生变化8、图中能产生感应电流的是（）9、下列图中能产生感应电流的是（）10、下列情况能产生感应电流的是（）A. 如图甲所示，导体AB顺着磁感线运动B. 如图乙所示，条形磁铁插入或拔出线圈时C. 如图丙所示，小螺线管A插入大螺线管B中不动，开关S一直接通时D. 如图丙所示，小螺线管A插入大螺线管B中不动，开关S一直接通，当改变滑动变阻器的阻值时11、下面关于电路中是否会产生感应电流的说法中正确的是（）A. 只要导体在磁场中做切割磁感线运动，导体中就一定会有感应电流产生B. 只要闭合电路在磁场中做切割磁感线运动，导体中就一定会有感应电流产生C. 只要闭合电路的一部分导体在磁场中做切割磁感线运动，电路中就一定会有感应电流产生D. 只要闭合电路的一部分导体在磁场中运动，电路中就一定会有感应电流产生12、分析下列实验情况有感应电流产生的是（）13、如图所示，下列情况下线圈中能产生感应电流的是（）A. 导线中的电流增加B. 线圈向右平动C. 线圈向下平动D. 线圈以ab边为轴转动14、在下列几种情况中，不能产生感应电流的是（）A. 甲图，竖直面矩形闭合导线框绕与线框绕与线框在同一平面内的竖直轴在水平方向的匀强磁场中匀速转动的过程中B. 乙图，水平面上的圆形闭合导线圈静止在磁感应强度正在增大的非匀强磁场中C. 丙图，金属棒在匀强磁场中垂直于磁场方向匀速向右运动过程中D. 丁图，导体棒在水平向右恒力F作用下紧贴水平固定U形金属导轨运动过程中15、15、关于感应电流产生的条件，下列说法中正确的是（）A. 只要闭合电路内有磁通量，闭合电路中就有感应电流产生B. 穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生C. 线圈不闭合时，即使穿过线圈的磁通量发生变化，线圈中也没有感应电流D. 只要穿过闭合电路的磁感线条数发生变化，闭合电路中就有感应电流16、在如图所示的各图中，闭合线框中能产生感应电流的是（）A. 甲和乙B. 甲和丙C. 乙和丁D. 丙和丁17、根据对楞次定律的理解，可以认为（）A. 感应电流的磁场总要阻碍引起感应电流的磁通量的变化B. 感应电流的方向必与原电流方向相反C. 感应电动势的方向必与原电流相反D. 感应电动势必为反电动势18、下列对楞次定律的理解，正确的是（）A. 感应电流的磁场一定与引起感应电流的磁场方向相反B. 感应电流的磁场总要阻值引起感应电流的磁通量的变化C. 线圈中的自感电动势会阻值线圈中电流的变化D. 感应电流的磁场一定阻碍引起感应电流的磁通量的变化19、根据楞次定律知感应电流的磁场一定是（）A. 与引起感应电流的磁场反向B. 阻值引起感应电流的磁通量变化C. 阻碍引起感应电流的磁通量变化D. 使电路磁通量为零20、关于楞次定律的说法，下列正确的是（）A. 感应电流的磁场方向总是与外磁场的方向相反B. 感应电流的磁场方向总是与外磁场的方向相同C. 感应电流的磁场总是阻碍感应电流的磁通量D. 感应电流的磁场方向取决于引起感应电流的磁通量是增加还是减少21、关于楞次定律，下列说法正确的是（）A. 感应电流的磁场总是要阻碍引起感应电流的磁通量的变化B. 闭合电路的一部分导体在磁场运动时，必受磁场阻碍作用C. 原磁场穿过闭合回路的磁通量磁增加时，感应电流的磁场与原磁场同向D. 感生电流的磁场总是跟原磁场反向，阻碍原磁场22、对冷刺定律的理解下面说法中正确的是（）A. 应用楞次定律可以直接判断出感应电流方向B. 应用楞次定律确定感应电流的磁场方向后，再由安培定则确定感应电流的方向C. 楞次定律所说的“阻碍”是指阻碍原磁场的变化，因而感应电流的磁场方向也可能与原磁场方向相同D. 楞次定律中“阻碍”二字的含义是指感应电流的磁场与原磁场的方向相反23、对于楞次定律的理解，下面说法中正确的是（）A. 感应电流的磁场方向，总是跟原磁场方向相同B. 感应电流的磁场方向，总是跟原磁场方向相反C. 感应电流的方向总是使它的磁场阻碍原来磁通量的变化D. 感应电流的磁场方向可以跟原来的磁场方向相同，也可以相反24、对楞次定律的理解下列说法中正确的是（）A. 楞次定律表明感应电流的磁场总要阻碍引起感应电流的磁通量B. 楞次定律的实质是能量守恒定律在电磁现象中的具体表现C. 楞次定律表明感应电流的磁场方向与引起感应电流的磁场总是相反D. 由导体和磁场的相对运动引起的电磁感应中，导体所受的安培力总是阻碍导体运动25、某实验小组用如图所示的实验装置来验证楞次定律。

高二物理电磁感应试题1.如下图示，闭合小金属环从高h处的光滑曲面右上端无初速滚下，又沿曲面的另一侧上升，则( )A．若是匀强磁场，环在左侧滚上的高度小于hB．若是匀强磁场，环在左侧滚上的高度等于hC．若是非匀强磁场，环在左侧滚上的高度等于hD．若是非匀强磁场，环在左侧滚上的高度小于h【答案】BD【解析】若是匀强磁场，穿过小球的磁通量不变，没有感应电流产生，机械能守恒，高度不变，则环在左侧滚上的高度等于h．故A错误，B正确．若是非匀强磁场，闭合小金属球中由于电磁感应产生涡流，机械能减小转化为内能，高度减小，则环在左侧滚上的高度小于h．故C错误，D正确．故选BD【考点】电磁感应中的能量转化．点评：若是匀强磁场，闭合小金属球中没有感应电流产生，机械能守恒，高度不变．若是非匀强磁场，闭合小金属球中由于电磁感应产生涡流，机械能减小转化为内能，高度减小．2.电磁感应现象中能量的转化：在电磁感应现象中，能量转化和守恒定律同样适用，由于机械运动而产生感应电流时，感应电流的电能是由外界的能量转化为能。

无机械运动而产生的感应电流，感应电流的电能是由产生变化的电路中的电能转化而来的。

【答案】机械能；电能【解析】由于机械运动而产生感应电流时，感应电流的电能是由外界机械能转化为电能【考点】考查了能的转化点评：关键是判断由什么原因形成的感应电流3.关于电磁场和电磁波，下列叙述中正确的是：A．电磁波可能是横波，也可能是纵波B．正交的电场和磁场叠加，形成了电磁场C．均匀变化的电场周围可产生电磁波D．一切电磁波在真空中的传播速度都为3.0´108km/s【答案】B【解析】本题考查的是对电磁场和电磁波的理解问题。

电磁波是横波，A错误；正交的电场和磁场叠加，形成了电磁场，B正确；均匀变化的电场周围可产生磁场，C错误；一切电磁波在真空中的传播速度都为3.0´108m/s，D错误；4.如下图所示，ab是水平面上一个圆的直径，在过ab的竖直平面内有一根通电导线ef，已知ef 平行于ab，当ef竖直向上平移时，电流产生的磁场穿过圆面积的磁通量将()A．逐渐增大B．始终为零C．逐渐减小D．不为零，但保持不变【答案】B【解析】由右手螺旋定则可知，通电直导线周围的磁场是同心圆，在圆面中磁感线从这半边进去，从另半边出来。

第十六章 电磁感应（满分100分，时间90分钟）一、选择题（每小题有一个或多个选项正确，每小题5分，共40分）1．如图16-12所示，矩形闭合金属框abcd 的平面与匀强磁场垂直，若ab 边受竖直向上的磁 场力的作用，则可知线框的运动情况是（ ）A ．向左平动进入磁场B ．向右平动退出磁场C ．沿竖直方向向上平动D ．沿竖直方向向下平动 2．如图16-13所示，金属导轨上的导体棒ab 在匀强磁场中沿导轨做下列哪种运动时，线圈c 中将有感应电流产生（ ） A ．向右做匀速运动 B ．向左做匀速运动C ．向右做减速运动D ．向右做加速运动3．如图16-14所示，通电直导线旁放有一闭合线圈abcd ，当直电线中的电流I 增大或减小时 （ ） A ．电流I 增大，线圈向左平动 B ．电流I 增大，线圈向右平动C ．电流I 减小，线圈向左平动D ．电流I 减小，线圈向右平动 4．如图16-15所示，通电螺线管左侧和内部分别静止吊一环a 和b ，当变阻器R 的滑动头c 向左滑动时 （ ） A ．a 向左摆，b 向右摆 B ．a 向右摆，b 向左摆 C ．a 向左摆，b 不动 D ．a 向右摆，b 不动 5．如图16-16所示的异形导线框，匀速穿过一匀强磁场区，导线框中的感应电流i 随时间t 变化的图象是（设导线框中电流沿abcdef 为正方向）（ ）6．如图16-17所示，要使电阻R 1上有a →b 的感应电 流通过，则应发生在 （ ）A ．合上K 时B ．断开Ｋ时C ．K 合上后，将变阻器R 滑动头c 向左移动D ．K 合上后，将变阻器R 滑动头c 向右移动7．如图16-18所示，当开关K 由1搬至2，通过电阻R 的感应电流 的方向 （ ）A ．由a →bB ．由b →aC ．先由a →b ，后由b →aD ．先由b →a ，后由a →b 8．如图所示，电阻不计的平行金属导轨固定在一绝缘斜面上，两相同的金属导体棒a 、b 垂直于导轨静止放置，且与导轨接触良好，匀强磁场垂直穿过导轨平面．现用一平行于导轨的恒力F 作用在a 的中点，使其向上运动．若b 始终保持静止，则它所受摩擦力可能( )A ．变为0B ．先减小后不变C ．等于FD ．先增大再减小二、填空题（每小题6分，共24分）9．在如下情况中，求出金属杆ab 上的感应电动势E ， 回答两端的电势高低． （1）ab 杆沿轨道下滑到速度为v 时（图16-20甲）， E ＝ ， 端电势高．（图中α、B 、L 均为已知）（2）ab 杆绕a 端以角速度ω匀速转动时（图16-20乙），E ＝ ， 端电势高．（图中B 、L 均为已知）10．如图16-21所示，A 、B 两个用相同导线制成的金属环，半径R A =2R B ，两环间用电阻不计的导线连接．当均匀变化的磁场只垂直穿过A 环时，a 、b 两点间的电压为U ．若让该均匀变化的磁场只垂直穿过B 环，则 a 、b 两点间的电压为 ．11．如图16-22所示，边长为20 cm 的正方形线圈，圈数100匝，线圈两端接在电容为2 μF 的电容器a 、b 两板上，匀强磁场竖直向上穿过线圈，线圈平面与磁力线成30°角，当磁感应强度B 以每秒0.2 T 均匀增加时，电容器所带电量为 ，其中a 板带 电．12．在匀强磁场中，放有一半径为r 的闭合线圈，线圈的匝数为n ，总电阻为R ，线圈平面与磁场方向垂直．当线圈在磁场中迅速转动180°的过程中，通过导线横截面的 电量为q ，则该匀强磁场的磁感应强度大小为 ． 三、计算题（共36分） 13．（12分）如图16-23所示，在磁感应强度为B 、方向竖直向下的匀强磁场中，放有一边长为L 的正方形闭合导线框，电阻为R ．（1）当线框从位置Ⅰ（线框平面⊥磁感线）匀速转到位置Ⅱ（线框平面∥磁感线）的过程中，若角速度为ω，求线框中的平均感应电动势．（2）当线框由位置Ⅰ转至位置Ⅲ的过程中，求通过导线横截面的电量．图16-13b 图16-23图16-182 I d c图16-20 甲 乙 图16-21图16-22图16-15图16-16 ab c d e f14．（10分）一个边长为a =1m 的正方形线圈，总电阻为 0.1 Ω，当线圈以v = 2 m/s 的速度通过磁感应强度B = 0.5 T 的匀强磁场区域时，线圈平面总保持与磁场垂直．若磁场的宽度b ＞1 m ，如图16-24所示，求线圈通过磁场后释放多少焦耳的热量?15．（14分）用电阻为18 Ω的均匀导线弯成图16-25中直径D =0.80 m 的封闭金属圆环，环上AB 弧所对应的圆心角为60º，将圆环垂直于磁感线方向固定在磁感应强度B =0.50 T 的匀强磁场中，磁场方向垂直于纸面向里．一根每米电阻为1.25 Ω的直导线PQ ，沿圆环平面向左以3.0 m/s 的速度匀速滑行（速度方向与PQ 垂直），滑行中直导线与圆环紧密接触（忽略接触处的电阻），当它通过环上A 、B 位置时，求：（1）直导线AB 段产生的感应电动势，并指明该段直导线中电流的方向． （2）此时圆环上发热损耗的电功率．16.选作题：如图所示，a 、b 是两根平行直导轨，MN 和OP 是垂直跨在a 、b 上并可左右滑动的两根平行直导线，每根长为l ，导轨上接入阻值分别为R 和2R 的两个电阻和一个板长为L′、间距为d 的平行板电容器．整个装置放在磁感应强度为B 、垂直导轨平面的匀强磁场中．当用外力使MN 以速率2v 向右匀速滑动、OP 以速率v 向左匀速滑动时，两板间正好能平衡一个质量为m 的带电微粒，试问：(1)微粒带何种电荷？电荷量是多少？ (2)外力的功率和电路中的电功率各是多少？图16-24图16-251．A 2．CD 3．BC 4．C 5．C 6．AC 7．B 8．AB 9．BLvcosα，a，BL2ω/2， a10．U/211．8×10-7，负12．qR /2nπr213．（1）2BL2ω/π（2）2BL2/R14．10J。

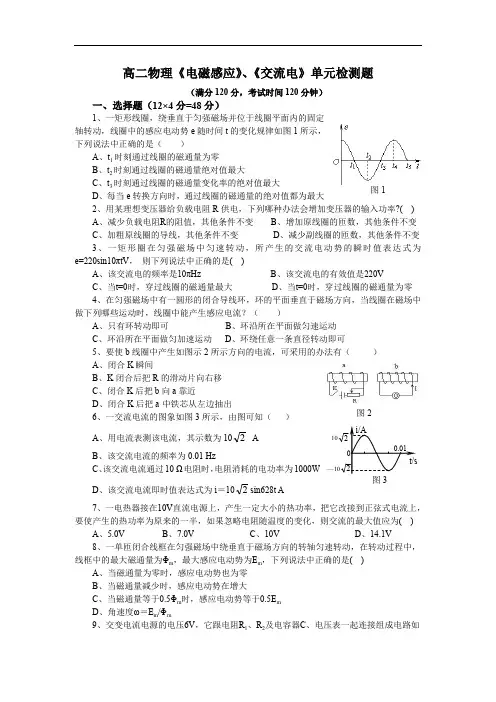

高二物理《电磁感应》、《交流电》单元检测题（满分120分，考试时间120分钟）一、选择题（12×4分=48分）1、一矩形线圈，绕垂直于匀强磁场并位于线圈平面内的固定轴转动，线圈中的感应电动势e 随时间t 的变化规律如图1所示，下列说法中正确的是（ ） A 、t 1时刻通过线圈的磁通量为零 B 、t 2时刻通过线圈的磁通量绝对值最大 C 、t 3时刻通过线圈的磁通量变化率的绝对值最大D 、每当e 转换方向时，通过线圈的磁通量的绝对值都为最大2、用某理想变压器给负载电阻R 供电，下列哪种办法会增加变压器的输入功率?( ) A 、减少负载电阻R 的阻值，其他条件不变 B 、增加原线圈的匝数，其他条件不变 C 、加粗原线圈的导线，其他条件不变 D 、减少副线圈的匝数，其他条件不变3、一矩形圈在匀强磁场中匀速转动，所产生的交流电动势的瞬时值表达式为e=220sin10πtV ， 则下列说法中正确的是( )A 、该交流电的频率是10πHzB 、该交流电的有效值是220VC 、当t=0时，穿过线圈的磁通量最大D 、当t=0时，穿过线圈的磁通量为零 4、在匀强磁场中有一圆形的闭合导线环，环的平面垂直于磁场方向，当线圈在磁场中做下列哪些运动时，线圈中能产生感应电流？（ ）A 、只有环转动即可B 、环沿所在平面做匀速运动C 、环沿所在平面做匀加速运动D 、环绕任意一条直径转动即可5、要使b 线圈中产生如图示2所示方向的电流，可采用的办法有（ ） A 、闭合K 瞬间 B 、K 闭合后把R 的滑动片向右移 C 、闭合K 后把b 向a 靠近 D 、闭合K 后把a 中铁芯从左边抽出6、一交流电流的图象如图3所示，由图可知（ ）A 、用电流表测该电流，其示数为102 AB 、该交流电流的频率为0.01 HzC 、该交流电流通过10 Ω电阻时，电阻消耗的电功率为1000WD 、该交流电流即时值表达式为i ＝102sin628t A7、一电热器接在10V 直流电源上，产生一定大小的热功率，把它改接到正弦式电流上，要使产生的热功率为原来的一半，如果忽略电阻随温度的变化，则交流的最大值应为( )A 、5.0VB 、7.0VC 、10VD 、14.1V8、一单匝闭合线框在匀强磁场中绕垂直于磁场方向的转轴匀速转动，在转动过程中，线框中的最大磁通量为Φm ，最大感应电动势为E m ，下列说法中正确的是( )A 、当磁通量为零时，感应电动势也为零B 、当磁通量减少时，感应电动势在增大C 、当磁通量等于0.5Φm 时，感应电动势等于0.5E mD 、角速度ω＝E m /Φm9、交变电流电源的电压6V ，它跟电阻R 1、R 2及电容器C、电压表一起连接组成电路如图2图3—图1图4所示，图中电压表的读数为U 1，为了保证电容器C 不被击穿，下列关于U 1及电容器的耐压值U 2的数值正确的是（ ）A 、U 1=V 26，U 2=62VB 、U 1=6V ，U 2=6VC 、U 1=V 26，U 2=6VD 、U 1=6V ，U 2≥62V 10、如图5所示，要使金属环C 向线圈A 运动，导线AB 在金属导轨上应（ ）A 、向右做减速运动B 、向左做减速运动C 、向右做加速运动D 、向左做加速运动 11、如图6所示，一个理想变压器，初级线圈的匝数为n 1，a 、b 接交流电源，次级线圈匝数为n 2，与负载电阻R 相连接，R=40Ω。

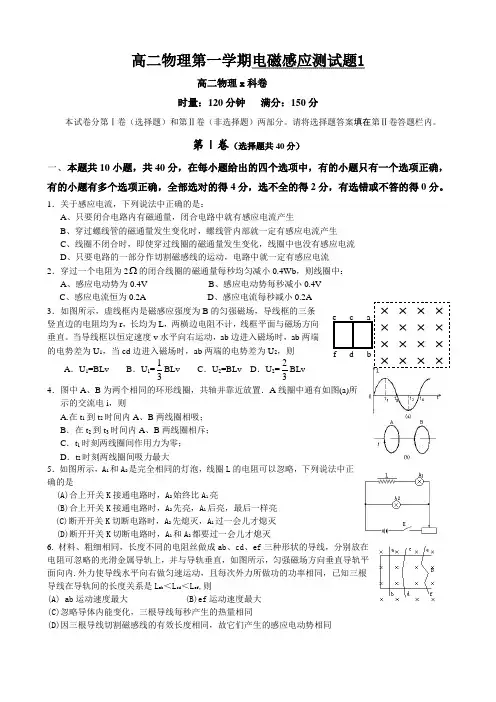

高二物理第一学期电磁感应测试题1高二物理x 科卷时量：120分钟 满分：150分本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。

请将选择题答案填在第Ⅱ卷答题栏内。

第Ⅰ卷（选择题共40分）一、本题共10小题，共40分，在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确，全部选对的得4分，选不全的得2分，有选错或不答的得0分。

1．关于感应电流，下列说法中正确的是：A 、只要闭合电路内有磁通量，闭合电路中就有感应电流产生B 、穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生C 、线圈不闭合时，即使穿过线圈的磁通量发生变化，线圈中也没有感应电流D 、只要电路的一部分作切割磁感线的运动，电路中就一定有感应电流 2．穿过一个电阻为2 的闭合线圈的磁通量每秒均匀减小0.4Wb ，则线圈中： A 、感应电动势为0.4V B 、感应电动势每秒减小0.4V C 、感应电流恒为0.2A D 、感应电流每秒减小0.2A 3．如图所示，虚线框内是磁感应强度为B 的匀强磁场，导线框的三条竖直边的电阻均为r ，长均为L ，两横边电阻不计，线框平面与磁场方向垂直。

当导线框以恒定速度v 水平向右运动，ab 边进入磁场时，ab 两端的电势差为U 1，当cd 边进入磁场时，ab 两端的电势差为U 2，则 A ．U 1=BLv B ．U 1=31BLv C ．U 2=BLv D ．U 2=32BLv 4．图中A 、B 为两个相同的环形线圈，共轴并靠近放置．A 线圈中通有如图(a)所示的交流电i ，则A.在t 1到t 2时间内A 、B 两线圈相吸； B ．在t 2到t 3时间内A 、B 两线圈相斥； C ．t 1时刻两线圈间作用力为零；D ．t 2时刻两线圈间吸力最大5．如图所示，A 1和A 2是完全相同的灯泡，线圈L 的电阻可以忽略，下列说法中正确的是(A)合上开关K 接通电路时，A 2始终比A 1亮(B)合上开关K 接通电路时，A 2先亮，A 1后亮，最后一样亮 (C)断开开关K 切断电路时，A 2先熄灭，A 1过一会儿才熄灭 (D)断开开关K 切断电路时，A 1和A 2都要过一会儿才熄灭6. 材料、粗细相同，长度不同的电阻丝做成ab 、cd 、ef 三种形状的导线，分别放在电阻可忽略的光滑金属导轨上，并与导轨垂直，如图所示，匀强磁场方向垂直导轨平面向内.外力使导线水平向右做匀速运动，且每次外力所做功的功率相同，已知三根导线在导轨间的长度关系是L ab ＜L cd ＜L ef ,则(A) ab 运动速度最大 (B)ef 运动速度最大 (C)忽略导体内能变化，三根导线每秒产生的热量相同(D)因三根导线切割磁感线的有效长度相同，故它们产生的感应电动势相同e c af d b7、如图所示，矩形线框abcd 的ad 和bc 的中点M 、N 之间连接一电压表，整个装置处于匀强磁场中，磁场的方向与线框平面垂直，当线框向右匀速平动时，以下说法正确的是 (A) 穿过线框的磁通量不变化，MN 间无感应电动势 (B)MN 这段导体做切割磁力线运动，MN 间有电势差 (C)MN 间有电势差，所以电压表有读数 (D)因为无电流通过电压表，所以电压表无读数8.如图，在匀强磁场中固定放置一根串接一电阻R 的直角形金属导轨aob （在纸面内），磁场方向垂直于纸面向里，另有两根金属导轨c 、d 分别平行于oa 、ob 放置。

高二物理 电磁感应单元测试一、选择题（本题共12小题每小题5分，共60分，在每小题给出的四个选项中，有一个或多个选项正确，选对的得5分，选错或不答的得0分,答案不全得2分） 1、关于电磁感应，下列说法正确的是（ ）A ．导体相对磁场运动，导体内一定会产生感应电流B ．导体作切割磁感线运动，导体内一定会产生感应电流C ．闭合电路在磁场中作切割磁感线运动，电路中一定会产生感应电流D ．穿过闭合电路的磁通量发生变化，电路中一定会产生感应电流2、闭合线圈中感应电流大小与穿过线圈的磁通量之间的关系的下列说法，可能的是（ ）A ．穿过线圈的磁通量很大而感应电流为零B ．穿过线圈的磁通量很小而感应电流很大C ．穿过线圈的磁通量变化而感应电流不变D ．穿过线圈的磁通量变化而感应电流为零3、关于自感电动势的大小，下列说法正确的是（ ）A ．跟通过线圈的电流大小有关B ．跟线圈中的电流变化大小有关C ．跟线圈中的电流变化快慢有关D ．跟穿过线圈的磁通量大小有关 4．如图1-9-2所示，AB 为固定的通电直导线，闭合导线框P 与AB在同一平面内。

当P 远离AB 做匀速运动时，它受到AB 的作用 力 为（ ）A ．零B ．引力，且逐步变小C ．引力，且大小不变D ．斥力，且逐步变小5．如图1-9-3所示，从匀强磁场中把不发生形变的矩形线圈匀速拉出磁场区，如果两次拉出的速度之比为1∶2，则两次线圈所受外 力大小之比F 1∶F 2、线圈发热之比Q 1∶Q 2、A ．F 1∶F 2＝2∶1，Q 1∶Q 2＝2∶1B ．F 1∶F 2＝1∶2，Q 1∶Q 2＝1∶2C ．F 1∶F 2＝1∶2，Q 1∶Q 2＝1∶2D ．F 1∶F 2＝1∶1，Q 1∶Q 2＝1∶17．有一等腰直角三角形形状的导线框abc ，在外力作用下匀速地经过一个宽为d 的有限范围的匀强磁场区域，线圈中产生的感应电流i 与沿运动方向的位移x 之间的函数图象是如图1-9-6中的（ ）8. 如图所示的电路中，A 1和A 2是完全相同的灯泡，线圈L 的电阻可以忽略．下列图1-9-2图1-9-3图1-9-6说法中正确的是（ ）A ．合上开关S 接通电路时，A 2先亮，A 1后亮，最后一样亮B ．合上开关S 接通电路时，A 1和A 2始终一样亮C ．断开开关S 切断电路时，A 2立刻熄灭，A 1过一会儿才熄灭D ．断开开关S 切断电路时，A 1和A 2都要过一会儿才熄灭9．如图所示，e f 、gh 为两水平放置相互平行的金属导轨,a b 、cd 为搁在导轨上的两金属棒，与导轨接触良好且无摩擦．当一条形磁铁向下靠近导轨时，关于两金属棒的运动情况的描述正确的是（ ） A ．如果下端是N 极，两棒向外运动， B ．如果下端是S 极，两棒向外运动， C ．不管下端是何极性，两棒均向外相互远离D ．不管下端是何极性，两棒均相互靠近10.如图所示，平行导轨左端串有定值电阻R ，其它电阻不计．匀强磁场的方向垂直于纸面向里．原来静止的导体棒MN 受水平向右的恒力F 的作用而向右运动．以下关于回路中感应电流I 随时间变化规律的图象正确的是（ ）A. B. C. D.11．如图所示，用一根长为L 质量不计的细杆与一个上弧长为l 0、下弧长为d 0的金属线框的中点联结并悬挂于O 点， 悬点正下方存在一个上弧长为2 l 0、下弧长为2 d 0的方向 垂直纸面向里的匀强磁场，且d 0＜＜L ，先将线框拉开到 如图所示位置，松手后让线框进入磁场，忽略空气阻力 和摩擦。

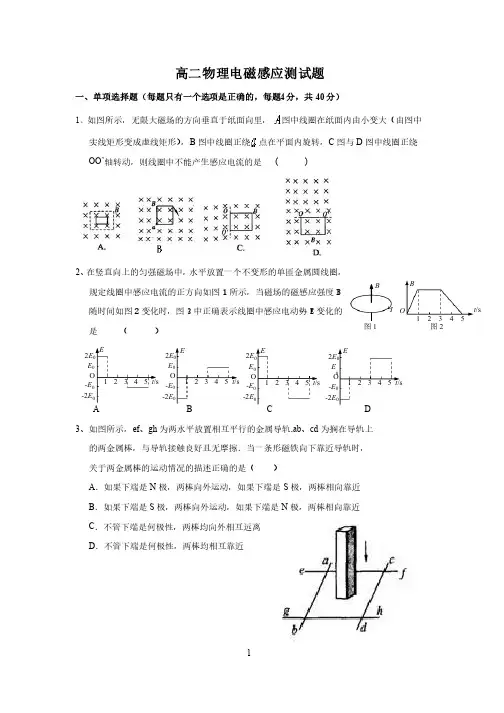

高二物理电磁感应测试题一、单项选择题（每题只有一个选项是正确的，每题4分，共40分）1、如图所示，无限大磁场的方向垂直于纸面向里，图中线圈在纸面内由小变大（由图中图中线圈在纸面内由小变大（由图中实线矩形变成虚线矩形），B 图中线圈正绕点在平面内旋转，C 图与D 图中线圈正绕图中线圈正绕 OO OO’’轴转动，则线圈中不能产生感应电流的是轴转动，则线圈中不能产生感应电流的是 ( )2、在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈， 规定线圈中感应电流的正方向如图规定线圈中感应电流的正方向如图1所示，当磁场的磁感应强度B 随时间如图随时间如图2变化时，图3中正确表示线圈中感应电动势E 变化的变化的 是是 （（ ））A B C D 3、如图所示，ef 、gh 为两水平放置相互平行的金属导轨,ab 、cd 为搁在导轨上为搁在导轨上 的两金属棒，与导轨接触良好且无摩擦．当一条形磁铁向下靠近导轨时，的两金属棒，与导轨接触良好且无摩擦．当一条形磁铁向下靠近导轨时， 关于两金属棒的运动情况的描述正确的是（关于两金属棒的运动情况的描述正确的是（ ）A ．如果下端是N 极，两棒向外运动，如果下端是S 极，两棒相向靠近极，两棒相向靠近B ．如果下端是S 极，两棒向外运动，如果下端是N 极，两棒相向靠近极，两棒相向靠近C ．不管下端是何极性，两棒均向外相互远离．不管下端是何极性，两棒均向外相互远离D ．不管下端是何极性，两棒均相互靠近．不管下端是何极性，两棒均相互靠近12345 t /s E 2E 0 E 0 O -E 0 -2E 0 12345 t /s E 2E 0 E 0 O -E 0 -2E 0 E 0 E 12345 t /s 2E 0 O -E 0 -2E 0 E0 E 12345 t /s 2E 0 O-E 0 -2E 0 I B 图1 B t /s O 12345图2 ，匀强磁场的磁感强度为B，方向与导，方向与导角放置，金属棒与导轨的电阻不计。

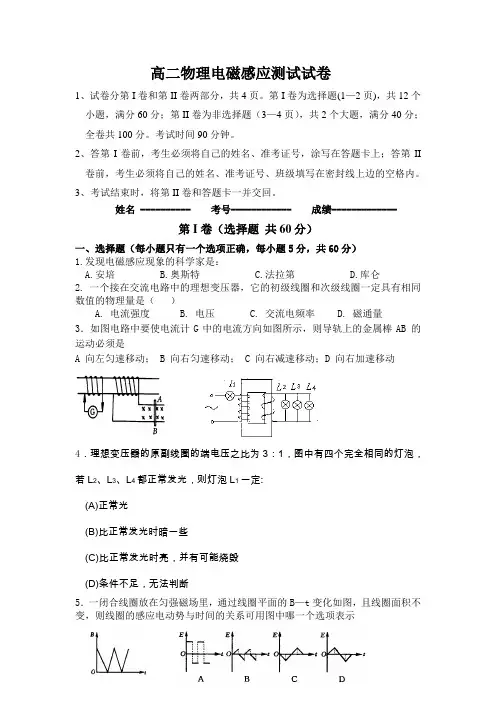

高二物理电磁感应测试试卷1、试卷分第I卷和第II卷两部分，共4页。

第I卷为选择题(1—2页)，共12个小题，满分60分；第II卷为非选择题（3—4页），共2个大题，满分40分；全卷共100分。

考试时间90分钟。

2、答第I卷前，考生必须将自己的姓名、准考证号，涂写在答题卡上；答第II 卷前，考生必须将自己的姓名、准考证号、班级填写在密封线上边的空格内。

3、考试结束时，将第II卷和答题卡一并交回。

姓名 ---------- 考号------------ 成绩-------------第I卷（选择题共60分）一、选择题（每小题只有一个选项正确，每小题5分，共60分）1.发现电磁感应现象的科学家是：A.安培B.奥斯特C.法拉第D.库仑2.一个接在交流电路中的理想变压器，它的初级线圈和次级线圈一定具有相同数值的物理量是（）A. 电流强度B. 电压C. 交流电频率D. 磁通量3．如图电路中要使电流计G中的电流方向如图所示，则导轨上的金属棒AB 的运动必须是A 向左匀速移动；B 向右匀速移动；C 向右减速移动；D 向右加速移动4．理想变压器的原副线圈的端电压之比为3：1，图中有四个完全相同的灯泡，若L2、L3、L4都正常发光，则灯泡L1一定:(A)正常光(B)比正常发光时暗一些(C)比正常发光时亮，并有可能烧毁(D)条件不足，无法判断5．一闭合线圈放在匀强磁场里，通过线圈平面的B—t变化如图，且线圈面积不变，则线圈的感应电动势与时间的关系可用图中哪一个选项表示6．在竖直向下的匀强磁场中，将一水平放置的金属棒AB，以初速度v水平抛出。

空气阻力不计，如图，运动过程中棒保持水平，那么下列说法中正确的是（A）AB棒两端的电势UA＞UB （B）AB棒中的感应电动势越来越大（C）AB棒中的感应电动势越来越小（D）AB棒中的感应电动势保持不变7．如图所示，粗细均匀的电阻为r的金属圆环，放在图示的匀强磁场中，磁感强度为B，圆环直径为l，另一长为l，电阻为r/2的金属棒ab放在圆环上，接触电阻不计。

电磁感应一、选择题1．)用比值法定义物理量是物理学中一种很重要的思想方法，下列表达式中不属于用比值法定义物理量的是( )A ．感应电动势E ＝ΔΦΔtB ．电容C ＝Q U C ．电阻R ＝U ID ．磁感应强度B ＝F IL2．如图所示电路为演示自感现象的实验电路．实验时，先闭合开关S ，电路达到稳定后设通过线圈L 的电流为I 1，通过小灯泡L 2的电流为I 2，小灯泡L 1、L 2均处于正常发光状态．以下说法正确的是( )A ．S 闭合后，L 2灯慢慢变亮，L 1灯立即变亮B ．S 闭合后，L 1、L 2立刻变亮且亮度稳定C ．S 断开后的瞬间，小灯泡L 2中的电流由I 1逐渐减为零，方向与I 2相反D ．S 断开后的瞬间，小灯泡L 2中的电流由I 2逐渐减为零，方向不变3．如图所示，光滑绝缘水平面上有一个静止的小导体环，现在将一个条形磁铁从导体环的右上方较高处突然向下移动，则在此过程中，关于导体环的运动方向以及导体环中的电流方向，下列说法中正确的是( )A ．导体环向左运动；从上向下看，电流方向是顺时针方向B ．导体环向右运动；从上向下看，电流方向是顺时针方向C ．导体环向右运动；从上向下看，电流方向是逆时针方向D ．导体环向左运动；从上向下看，电流方向是逆时针方向4．如图所示，两条平行虚线之间存在匀强磁场，磁场方向垂直纸面向里，虚线间的距离为L .金属圆环的直径也是L .自圆环从左边界进入磁场开始计时，以垂直于磁场边界的恒定速度v 穿过磁场区域．规定逆时针方向为感应电流i 的正方向，则圆环中感应电流i 随其移动距离x 变化的i －x 图象最接近( )5．如图所示，两根水平放置的相互平行的金属导轨ab 、cd ，表面光滑，处在竖直向上的匀强磁场中，金属棒PQ垂直导轨放在上面，以速度v 向右匀速运动，欲使棒PQ 停下来，下面措施可行的是(导轨足够长，棒PQ 有电阻)( )A ．在PQ 右侧垂直于导轨再放上一根同样的金属棒B ．在PQ 右侧垂直于导轨再放上一根质量和电阻均比棒PQ 大的金属棒C ．将导轨的a 、c 两端用导线连接起来D ．将导轨的a 、c 两端和b 、d 两端分别用导线连接起来6．如图甲所示，两个相邻的有界匀强磁场区，磁感应强度方向相反，且垂直纸面，磁感应强度的大小均为B ，磁场区在y 轴方向足够长，在x 轴方向的宽度均为a ，一正三角形(中垂线长为a )导线框ABC 从图示位置向右匀速穿过磁场区域，设逆时针方向为电流的正方向，则图乙中线框中产生的感应电流i 与导线框移动距离x 的关系图象正确的是( )7．如图所示，电阻为R ，其他电阻均可忽略，ef 是一电阻可不计的水平放置的导体棒，质量为m ，棒的两端分别与ab 、cd 保持良好接触，又能沿框架无摩擦下滑，整个装置放在与框架垂直的匀强磁场中，当导体棒ef 从静止下滑经一段时间后闭合开关S ，则S 闭合后( )A ．导体棒ef 的加速度可能大于gB ．导体棒ef 的加速度一定小于gC ．导体棒ef 最终速度随S 闭合时刻的不同而不同D ．导体棒ef 的机械能与回路内产生的电能之和一定守恒8．图(甲)中A 是一底边宽为L 的异形闭合导线框，从图(甲)中所示位置沿x 轴穿过图中所示的宽度为d 的匀强磁场区域．已知L <d ，且在运动过程中线框平面始终与磁场方向垂直．若线框在上述运动过程中所受安培力F 大小随时间t 变化情况如图(乙)所示，则在下图所示的图像中，可能正确反映上述过程中导线框运动速率的是( )9．如图所示，采用甲、乙两电路对电阻R 供电，两个线圈完全相同，并处于磁感应强度相同的匀强磁场中．除线圈和电阻R 外忽略其他电阻，现使两个线圈均绕中心轴OO ′以相同的角速度匀速转动，则下列说法中正确的是( )A ．两电路中均有交变电流产生，且电流相等B ．甲电路中电阻R 没有电流通过，而乙回路中将有交变电流通过电阻RC ．若均由该位置开始转动相同的角度，甲回路中通过的电荷量大于乙回路中通过的电荷量D ．若均由该位置开始转动相同的角度，两回路中通过相同的电荷量10．用薄金属条制成质量为m 、电阻为R 、边长为L 的闭合正方形框abb ′a ′.如图所示，金属方框水平放在磁极的狭缝间，方框平面与磁场方向平行．设匀强磁场仅存在于相对磁极之间，其他地方的磁场忽略不计，且磁感应强度为B ，可认为方框的aa ′边和bb ′边都处在磁极之间．方框从静止开始释放，其平面在下落过程中保持水平(不计空气阻力)．则下列说法正确的是( )A ．穿过闭合正方形框abb ′a ′的磁通量不变B ．穿过闭合正方形框abb ′a ′的磁通量增加C ．闭合正方形框abb ′a ′将做匀变速直线运动D ．闭合正方形框abb ′a ′运动的最大速度为v m ＝mgR 4B 2l 2第Ⅱ卷二、非选择题11．光滑的平行金属导轨水平放置，电阻不计，导轨间距为l ，左侧接一阻值为R 的电阻．区域cdef 内存在垂直轨道平面向下的有界匀强磁场，磁场宽度为s .一质量为m 、电阻为r 的金属棒MN 置于轨道上，与导轨垂直且接触良好，受到水平拉力F ＝(0.5v ＋0.4)N(v 为某时刻金属棒运动的瞬时速度)的作用，从磁场的左边界由静止开始运动．已知l ＝1 m ，m ＝1 kg ，R ＝0.3 Ω，r ＝0.2 Ω，s ＝1 m ，如果测得电阻两端的电压u 随着时间是均匀增大的，那么：(1)分析并说明该金属棒在磁场中是做何种运动；(2)金属棒到达ef处的速度应该有多大；(3)分析并求解磁感应强度B的大小．12．如图1所示，表面绝缘且光滑的斜面MM′N′N固定在水平地面上，斜面所在空间有一边界与斜面底边NN′平行、宽度为d的匀强磁场，磁场方向垂直斜面．一个质量m＝0.10 kg、总电阻R＝0.25 Ω的正方形单匝金属棒，放在斜面的顶端(金属框上边与MM′重合)．现从t＝0时开始释放金属框，金属框将沿斜面下滑．图2给出了金属框在下滑过程中速度v的二次方与对应的位移x的关系图象．取重力的加速度g＝10 m/s2，求(1)斜面的倾角θ；(2)匀强磁场的磁感应强度B的大小；(3)金属框在穿过磁场的过程中电阻上生热的功率．13．如图甲所示，两根与水平面成θ＝30°角的足够长的光滑金属导轨平行放置，导轨间距为L＝1 m，导轨底端接有阻值为1 Ω的电阻R，导轨的电阻忽略不计．整个装置处于匀强磁场中，磁场方向垂直于导轨平面斜向上，磁感应强度B＝1 T．现有一质量为m＝0.2 kg、电阻不计的金属棒用细绳通过光滑定滑轮与质量为M＝0.5 kg的物块相连，细绳与导轨平面平行．将金属棒与物块M由静止释放，金属棒沿导轨运动了s＝2 m后开始做匀速运动．运动过程中，金属棒与导轨始终保持垂直接触．(取重力加速度g＝10 m/s2)求：(1)金属棒匀速运动时的速度；(2)金属棒从释放到开始匀速运动的过程中，电阻R上产生的焦耳热；(3)若将磁感应强度保持某一大小B1不变，取不同质量的物块拉动金属棒，相应测出金属棒做匀速运动的速度v值，得到的实验图象如图乙所示，请根据图中的数据计算出此时的磁感应强度B1.。

高二物理电磁感应试题1.发电机利用水力、风力等动力推动线圈在磁场中转动，将机械能转化为电能．这种转化利用了（）A．电流的热效应B．电磁感应原理C．电流的磁效应D．磁场对电流的作用原理【答案】B【解析】电流的热效应是电阻通电后电流做功，从而将电能转化为热能．故A错误；电磁感应原理是线圈在磁场中受到力的作用产生电能，实现磁生电的过程，故B正确；电流的磁效应是奥斯特发现导线通电后周围产生磁场，故C错误；磁场对电流的作用力，通电导线在磁场中受到安培力．故D错误；故选：B【考点】电磁感应在生活和生产中的应用．点评：发电机是磁生电，而电动机则是电生磁．2.电磁学的基本现象和规律在生产生活中有着广泛的应用。

下列哪些电器件在工作时，不是应用电磁感应现象的是( )A．干电池B．电磁炉C．动圈式话筒D．水力发电机【答案】A【解析】电磁感应现象在生活中有很多应用，只要通过导线切割磁感线而产生感应电流的仪器所应用的原理均为电磁感应原理；生活中有很多实例：如发电机、动圈式话筒、电磁炉、变压器等；干电池应用的是能量的转化，化学能向电能的转化，对于物理中常用规律的应用可综合进行记忆，如：电热器利用电流的热效应原理，如电饭锅、电炒锅、电烙铁、电水壶、电暖气、电熨斗；电动机利用通电导体在磁场中受力原理，如电风扇、排烟罩、洗衣机、剃须刀等．3.德国《世界报》报道，个别西方发达国家正在研制电磁脉冲波武器——电磁炸弹.电磁炸弹在高空爆炸时，能使地面上很大范围内的电场强度达到每米数千伏，使得电网设备、通信设施和计算机中的硬盘与软件均遭到破坏。

电磁炸弹有如此破坏力的主要原因是（）A．电磁脉冲引起的电磁感应现象B．电磁脉冲产生的动能C．电磁脉冲产生的高温D．电磁脉冲产生的强光【答案】A【解析】电磁炸弹主要是应用的电磁感应现象，使其产生很大的感应电流，使得电网设备、通信设施和计算机中的硬盘与软件均遭到破坏，A对；4.如图所示，一水平放置的矩形闭合线框abcd在细长磁铁的N极附近竖直下落，保持bc边在纸外，ad边在纸内，由图中位置I经过位置Ⅱ到位置Ⅲ，位置I和位置Ⅲ都很接近位置Ⅱ，这个过程中线圈感应电流( )A．沿abcd流动B．沿dcba流动C．先沿abcd流动，后沿dcba流动D．先沿dcba流动，后沿abcd流动【答案】C【解析】由图中位置I到达位置Ⅱ过程中，穿过线圈的磁场方向向上，磁通量增大，感应电流的磁场向下，由右手螺旋定则可知，电流沿abcd方向，同理可判断II到III位置中电流方向，C对；5.如图4所示，两水平放置的平行金属板M、N放在匀强磁场中，导线ab贴着M、N边缘以速度V向右匀速滑动，当一带电粒子以水平速度V射入两板间后，能保持匀速直线运动，该带电粒子可能：A．带正电、速度方向向左B．带负电、速度方向向左C．带正电、速度方向向右D．带负电、速度方向向右【答案】C D【解析】导线ab切割磁感线，上极板带正电，下极板带负电，带电粒子水平向右进入复合场后，洛伦兹力等于电场力，可知CD对；6.如图12所示，在一根软铁棒上绕有一个线圈，a、b是线圈的两端，a、b分别与平行导轨M、N相连，有匀强磁场与导轨面垂直，一根导体棒横放在两导轨上，要使a点的电势均比b点的电势高，则导体棒在两根平行的导轨上应该（）A．向左加速滑动B．向左减速滑动C．向右加速滑动D．向右减速滑动【答案】CD【解析】导体棒向右运动，切割磁感线的电流方向为竖直向上，在电源外部电流由高电势点流向低电势点，CD对；7.有一面积为S＝100 cm2的金属环，电阻为R＝0.1 Ω，环中磁场变化规律如图16乙所示，且磁场方向垂直环面向里，在t1到t2时间内，环中感应电流的方向如何？通过金属环的电荷量为多少？【答案】逆时针方向0.01 C【解析】(1)由楞次定律可以判断环中感应电流方向为逆时针方向．2分(2)由图可知：磁感应强度的变化率为＝①1分金属环中磁通量的变化率＝S＝·S②2分环中形成的感应电流I＝＝＝③1分通过金属环的电荷量Q＝IΔt④由①②③④解得Q＝＝ C＝0.01 C 2分答案逆时针方向0.01 C本题考查法拉第电磁感应定律公式的应用，注意磁通量有正负之分，流过导体横截面的电量只与磁通量的变化量、回路电阻有关及的应用8.如图所示，矩形闭合线圈abcd竖直放置，OO’是它的对称轴，通电直导线AB与OO’平行，且AB、OO’所在平面与线圈平面垂直．如要在线圈中形成方向为abcda的感应电流，可行的做法是（）（A）AB中电流I逐渐增大（B）AB中电流I先增大后减小（C）AB中电流I正对OO’靠近线圈（D）线圈绕OO’轴逆时针转动90°（俯视）【答案】D【解析】由右手螺旋定则可知，穿过线圈的磁通量为零，改变电流大小不会影响磁通量的变化，AB错；同理C错；D对；9.如图所示的器材可用来研究电磁感应现象及判定感应电流的方向。

高二物理—电磁感应测试第Ⅰ卷（选择题，共40分）一、选择题：（每小题至少有一个选项是正确的，请把正确的答案填入答题卡中，每小题4分，共40分，漏选得2分，错选和不选得零分）1．下面说法正确的是 （） A ．自感电动势总是阻碍电路中原来电流增加 B ．自感电动势总是阻碍电路中原来电流变化 C ．电路中的电流越大，自感电动势越大D ．电路中的电流变化量越大，自感电动势越大2．如图9-1所示，M 1N 1与M 2N 2是位于同一水平面内的两条平行金属导轨，导轨间距为L 磁感应强度为B 的匀强磁场与导轨所在平面垂直，ab 与ef 为两根金属杆，与导轨垂直且可在导轨上滑动，金属杆ab 上有一伏特表，除伏特表外，其他部分电阻可以不计，则下列说法正确的是 A ．若ab 固定ef 以速度v 滑动时，伏特表读数为BLv （） B ．若ab 固定ef 以速度v 滑动时，ef 两点间电压为零C ．当两杆以相同的速度v 同向滑动时，伏特表读数为零D ．当两杆以相同的速度v 同向滑动时，伏特表读数为2BLv3．如图9-2所示，匀强磁场存在于虚线框内，矩形线圈竖直下落。

如果线圈受到的磁场力总小于其重力，则它在1、2、3、4位置时的加速度关系为（） A ．a 1＞a 2＞a 3＞a 4 B ．a 1=a 3>a 2>a 4 C ．a 1=a 3＞a 4＞a 2 D ．a 4=a 2＞a 3＞a 14．如图9-3所示，通电螺线管两侧各悬挂一个小铜环，铜环平面与螺线管截面平行，当电S 接通一瞬间，两铜环的运动情况是（） A ．同时向两侧推开 B ．同时向螺线管靠拢 C ．一个被推开，一个被吸引，但因电源正负极未知，无法具体判断 D ．同时被推开或同时向螺线管靠拢，但因电源正负极未知，无法具体判断5．如图9-4所示，在U 形金属架上串入一电容器，金属棒ab 在金属架上无摩擦地以速度v 向右运动一段距离后突然断开开关，并使ab 停在金属架上，停止后，ab 不再受外力作用。

1.关于感应电流,下列说法中正确的是( ).(A )只要闭合电路内有磁通量,闭合电路中就有感应电流产生(B )穿过螺线管的磁通量发生变化时,螺线管内部就一定有感应电流产生 (C )线框不闭合时,即使穿过线圈的磁通量发生变化,线圈中也没有感应电流 (D )只要电路的一部分作切割磁感线运动,电路中就一定有感应电流 2．如图1所示，矩形线圈ACDE 放在磁感强度为B 的匀强磁场中，线圈以相同的角速度，分别绕MN 、PQ 、AC 、AE 轴线匀速转动，线圈中产生的感应电动势分别为E1、E2、E3、E4，则下列关系中正确的是（ ） A ．E1=E2，E3=E4 B ．E1=E2=E3，E4=0 C ．E1=E2=E3=E4 D ．E2=E3，E1=E43．交流发电机在工作时产生的电流表示式为sin m u U t ω=，保持其他条件不变，使该线圈的转速和匝数同时增加一倍，则此时电流的变化规律变为（ ） A ．2sin 2m U t ω B ．4sin 2m U t ω C ．2sin m U t ωD ．sin m U t ω4.由细弹簧围成的圆环中间插入一根条形磁铁,如图所示.当用力向四周扩圆展环,使其面积增大时,从上向下看( ).(A )穿过圆环的磁通量减少,圆环中有逆时针方向的感应电流 (B )穿过圆环的磁通量增加,圆环中有顺时针方向的感应电流 (C )穿过圆环的磁通量增加,圆环中有逆时针方向的感应电流 (D )穿过圆环的磁通量不变,圆环中没有感应电流5．一个电热器接在10V 的直流电源上，在ts 内产生的焦耳热为Q ，今将该电热器接在一交流电源上，它在2ts 内产生的焦耳热为Q ，则这一交流电源的交流电压的最大值和有效值分别是（ ） A ．最大值是 V ，有效值是10V B ．最大值是10V ，有效值是 V C ．最大值是 V ，有效值是5V D ．最大值是20V ，有效值是 V 6.如图所示,匀强磁场中放置有固定的abc 金属框架,导体棒ef 在框架上匀速向右平移,框架和棒所用材料、横截面积均相同, 摩擦阻力忽略不计.那么在ef ,棒脱离框架前,保持一定数值的物 理量是( ).(A )ef 棒所受的拉力 (B )电路中的磁通量 (C )电路中的感应电流 (D )电路中的感应电动势7.如图所示,平行导轨间的距离为d .一端跨接一个电阻R ,匀强磁场的 磁感应强度为B ,方向垂直于平行金属导轨所在平面.一根足够长的金 属棒与导轨成θ角放置,金属棒与导轨的电阻不计,当金属棒沿垂直于 棒的方向滑行时,通过电阻R 的电流为( ). (A )RBdv(B )RBdvsin θ(C)R Bdvcos θ (D )θRsin Bdv8、如图甲所示照直放置的螺线管与导线abcd 构成闭合电路，电路所围区域内有方向垂直纸面向里的匀强磁场，螺线管下方水平桌面上有一个导体圆环。

高二物理电磁感应测试卷1.下列关于电磁感应的说法中正确的是 （ ）A ．只要闭合导体与磁场发生相对运动，闭合导体内就一定产生感应电流B ．线圈中一定有感应电流C ．感应电动势的大小跟穿过回路的磁通量变化成正比D ．闭合回路中感应电动势的大小只与磁通量的变化情况有关而与回路的导体材料无关2、自感电动势的大小A 、跟通过线圈的电流大小有关系B 、跟线圈中的磁通量变化的大小有关系C 、跟线圈中的电流变化大小有关系D 、跟线圈中的电流变化快慢有关系3、如图所示，A ，B 是两个完全相同的灯泡，L 是自感系数较大的线圈，其直流电阻忽略不计。

当电键K 闭合时，下列说法正确的是A 、A 比B 先亮，然后A 熄灭B 、AB 一齐亮，然后A 熄灭C 、B 比A 先亮，然后B 逐渐变暗，A 逐渐变亮D 、A 、B 一齐亮．然后A 逐渐变亮．B 的亮度不变4、如图所示，当金属棒a 在金属轨道上运动时，线圈b 向左摆动，则金属棒aA 、向左匀速运动B 、向左减速运动C 、向右加速运动D 、向右减速运动5、如图所示，宽40cm 的匀强磁场区域，磁场方向垂直纸面向里，一边长20cm 的正方形导线框位于纸面内，以垂直于磁场边界的恒定速度v =20m/s 通过磁场区域，在运动过程中，线框有一边始终与磁场区域的边界平行，取它刚进入磁场的时刻t=0，在下面图乙中，正确反映感应电流随时间变化规律的是哪个？( )6、如图所示，矩形线圈有N 匝，长为a ，宽为b ，每匝线圈电阻为R ，从磁感应强度为B 的匀强磁场中以速度v 匀速拉出来，那么，产生的感应电动势和流经线圈中的感应电流的大小应为（ ）A ．E = NBav ，R Bav I =B ．E = NBav ，NRBav I = C ．E = Bav ，NR BaN I = D ．E = Bav ，R Bav I = 7、2001年11月，我国第一条磁悬浮列车的导轨在上海浦东安装，图是磁悬浮的原型图，图中P 是柱形磁铁，Q 是用高温超导材料制成的超导圆环。
