双闭环直流电动机调速系统设计及MATLAB仿真设计

一、设计参数设一转速、电流双闭环直流调速系统，采用双极式H 桥PWM 方式驱动，已知电动机参数为：额定功率200W ； 额定转速48V ； 额定电流4A ；额定转速=500r/min ； 电枢回路总电阻8=R Ω； 允许电流过载倍数λ=2；电势系数=e C 0.04Vmin/r ； 电磁时间常数=L T 0.008s ； 机电时间常数=m T 0.5；电流反馈滤波时间常数=oi T 0.2ms ； 转速反馈滤波时间常数=on T 1ms ；要求转速调节器和电流调节器的最大输入电压==**im nmU U 10V ； 两调节器的输出限幅电压为10V ； PWM 功率变换器的开关频率=f 10kHz ； 放大倍数=s K 4.8。

试对该系统进行动态参数设计，设计指标： 稳态无静差； 电流超调量≤i σ5%；空载起动到额定转速时的转速超调量σ ≤ 25%； 过渡过程时间=s t 0.5 s 。

二、设计过程1、稳态参数计算根据两调节器都选用PI 调节器的结构，稳态时电流和转速偏差均应为零；两调节器的输出限幅值均选择为10V电流反馈系数；*nom 10 1.25/24im U VV A I Aβλ===⨯转速反馈系数：*100.02min/500/min nm nom U Vn V rn r ===⋅2、电流环设计1) 确定时间常数电流滤波时间常数0.2oi T ms =，按电流环小时间常数环节的近似处理方法，则s T T T oi s i 0003.00002.00001.0=+=+=∑2）选择电流调节器结构电流环可按典型Ⅰ型系统进行设计。

电流调节器选用PI 调节器，其传递函数为1()i ACR ii s G s K sττ+= 3）选择调节器参数超前时间常数：i τ=T L =0.008s电流环超调量为5%i σ≤，电流环开环增益：取0.5i i K T ∑=，则0.50.51666.670.0003I i K T ∑=== 于是，电流调节器比例系数为0.00881666.6717.7781.25 4.8i i I s R K K K τβ⨯=⋅=⨯=⨯ 4）检验近似条件电流环截止频率1666. 67 1/ci I K s ω== （1）近似条件1：13ci sT ω≤现在113333.3330.0003ci s T ω==＞，满足近似条件。

基于matlab的双闭环直流调速系统仿真及参数进化设计本文基于matlab平台，设计了一个双闭环直流调速系统，并通过参数进化算法对其进行优化设计，以提高系统的性能和稳定性。

一、双闭环直流调速系统的基本结构和参数双闭环直流调速系统包括基本结构和控制回路两个部分。

其基本结构如下图所示：![img](其中，U_i为直流电源输入电压；R_a为电机电阻；L_a为电机电感；J为机械惯量；T_0为负载转矩；\omega_{m}为电机输出转速；K_e为电机电动势系数；K_t为电机转矩系数。

控制回路如下图所示：![img](其中，U_{ref}为期望输出电压；U_i为实际输出电压；I_{ref}为期望输出电流；I_i为实际输出电流；E_i为电机输出电动势；x_1为速度环调节器的输出；x_2为电流环调节器的输出。

系统的基本参数如下：U_i=220V；R_a=0.5Ω；L_a=0.01H；J=0.05kg·m2；T_0=0.05N·m；K_e=0.05V/rad；K_t=0.05N·m/A。

二、双闭环直流调速系统的仿真建模双闭环直流调速系统的仿真建模可以分为以下几个步骤：1.建立直流调速系统的基本模型。

根据系统的基本结构和参数，可以建立如下的直流调速系统的基本模型：![img](其中，U_i为直流电源输入电压；R_a为电机电阻；L_a为电机电感；J为机械惯量；T_0为负载转矩；\omega_m为电机输出转速；K_e为电机电动势系数；K_t为电机转矩系数；U_i和T_0都是外界输入量，其余的量都是内部变量。

2.建立速度环调节器和电流环调节器的模型。

速度环调节器和电流环调节器的模型可以分别表示为：![img](其中，K_{p1}、K_{i1}、K_{p2}和K_{i2}分别为速度环调节器和电流环调节器的比例增益和积分增益；x_1和x_2分别为速度环调节器和电流环调节器的输出；\omega_{ref}和I_{ref}分别为期望转速和期望电流。

基于MATLAB的直流电机双闭环调速系统的设计与仿真直流电机双闭环调速系统是一种常见的控制系统，常用于工业生产中对电机速度的精确控制。

本文将基于MATLAB软件进行直流电机双闭环调速系统的设计与仿真，包括系统设计、参数设置、控制策略选择、系统仿真以及性能分析等方面。

文章将以1200字以上的篇幅进行详细阐述。

一、系统设计直流电机双闭环调速系统由速度环和电流环构成。

速度环控制系统的输入为速度设定值和电机实际速度，输出为电机期望电压；电流环控制系统的输入为速度环输出的电压和电机实际电流，输出为电机实际电压。

通过控制电机的期望电压和实际电压，达到对电机速度的调控。

二、参数设置在进行系统仿真之前，需要确定系统中各个参数的值。

包括电机的额定转矩、额定电压、电感、电阻等参数，以及控制环节的比例增益、积分增益、微分增益等参数。

这些参数的选择会影响系统的稳定性和动态性能，需要根据实际情况进行调整。

三、控制策略选择常见的控制策略包括PID控制、PI控制、PD控制等。

在直流电机双闭环调速系统中，可以选择PID控制策略。

PID控制器由比例环节、积分环节和微分环节组成，可以提高系统的稳定性和响应速度。

四、系统仿真在MATLAB中进行直流电机双闭环调速系统的仿真，可以使用Simulink模块进行搭建。

根据系统设计和参数设置，搭建速度环和电流环的控制器，连接电机实际速度和电机实际电流的反馈信号，输入速度设定值和电机期望电流，输出电机期望电压。

通过仿真可以得到系统的动态响应曲线，评估系统的性能。

五、性能分析在仿真结果中，可以分析系统的静态误差、超调量、调整时间等指标，评估系统的控制性能。

通过参数调整和控制策略更改等方式，可以优化系统的控制性能，使系统达到更好的调速效果。

总结：本文基于MATLAB软件对直流电机双闭环调速系统进行了设计与仿真。

通过系统设计、参数设置、控制策略选择、系统仿真以及性能分析等步骤，可以得到直流电机双闭环调速系统的动态响应曲线，并通过参数调整和控制策略更改等方式，优化系统的控制性能。

基于MATLAB的直流电机双闭环调速系统的设计与仿真《机电控制系统分析与设计》课程大作业之一基于MATLAB 的直流电机双闭环调速系统的设计与仿真1 计算电流和转速反馈系数β=U im∗dm=10V=1.25Ωα=U nm∗=10=0.02V∙min/r2 按工程设计法，详细写出电流环的动态校正过程和设计结果根据设计的一般原则“先内环后外环”，从内环开始，逐步向外扩展。

在这里，首先设计电流调节器，然后把整个电流环看作是转速调节系统中的一个环节，再设计转速调节器。

电流调节器设计分为以下几个步骤：a 电流环结构图的简化1）忽略反电动势的动态影响在按动态性能设计电流环时，可以暂不考虑反电动势变化的动态影响，即∆E ≈0。

这时，电流环如下图所示。

2） 等效成单位负反馈系统如果把给定滤波和反馈滤波两个环节都等效地移到环内，同时把给定信号改成U *i (s ) /β ，则电流环便等效成单位负反馈系统。

3） 小惯性环节近似处理由于T s 和 T 0i 一般都比T l 小得多，可以当作小惯性群而近似地看作是一个惯性环节，其时间常数为T ∑i = T s + T oi 简化的近似条件为ois ci 131T T ≤ω电流环结构图最终简化成图。

b 电流调节器结构的选择 1) 典型系统的选择：从稳态要求上看，希望电流无静差，以得到理想的堵转特性，采用 I 型系统就够了。

从动态要求上看，实际系统不允许电枢电流在突加控制作用时有太大的超调，以保证电流在动态过程中不超过允许值，而对电网电压波动的及时抗扰作用只是次要的因素，为此，电流环应以跟随性能为主，应选用典型I 型系统 2) 电流调节器选择电流环的控制对象是双惯性型的，要校正成典型 I 型系统，显然应采用PI型的电流调节器，其传递函数可以写成ss K s W i i i ACR )1()(ττ+=K i — 电流调节器的比例系数；τi — 电流调节器的超前时间常数3) 校正后电流环的结构和特性为了让调节器零点与控制对象的大时间常数极点对消，选择则电流环的动态结构图便成为图a 所示的典型形式，其中a) 动态结构图:b) 开环对数幅频特性c. 电流调节器的参数计算电流调节器的参数有：K i 和 τi ，其msT l8i==τRK K K i siI τβ=中 τi 已选定，剩下的只有比例系数 K i ， 可根据所需要的动态性能指标选取。

MATLAB双闭环直流调速系统的工程设计与仿真双闭环直流调速系统是一种常见的控制系统，在工业中被广泛应用于电机的调速。

本文将针对MATLAB中的双闭环直流调速系统进行工程设计与仿真。

1.系统架构设计双闭环直流调速系统主要由速度环和电流环组成。

速度环主要负责控制电机的速度，通过比较给定速度和实际速度，产生速度偏差。

电流环主要控制电机的电流，通过比较给定电流和实际电流，产生电流偏差。

速度环和电流环形成了一个闭环控制系统，可以使得电机在速度和电流方面达到我们所要求的目标。

2.系统建模在MATLAB中，可以使用Simulink进行系统建模。

首先，需要建立电机的数学模型，包括机械模型、电磁模型和电气模型。

电机的机械模型可以使用转矩方程来描述，电磁模型可以使用电压方程来描述，电气模型可以使用网路方程来描述。

然后，将这些模型通过各个子系统进行连接，并进行参数设置。

最后，通过连接速度环和电流环的闭环控制系统，完成整个系统的建模。

3.控制器设计在MATLAB中，可以使用PID控制器进行控制器的设计。

首先，通过调节PID控制器的参数，使得系统的过渡过程满足我们对速度和电流的要求。

然后，使用增量PID算法对控制器进行改进，减小控制误差。

最后，通过将速度控制器与电流控制器进行串联，完成双闭环控制系统的设计。

4.系统仿真在MATLAB中，可以使用Simulink进行系统的仿真。

首先，设置仿真时间和步长，并进行仿真参数设置。

然后，通过给定输入信号，例如阶跃信号，观察系统的输出响应。

通过调整控制器的参数，观察系统的响应特性，包括超调量、稳定时间和稳态误差等。

最后，通过对仿真数据的分析，检验系统是否满足我们的设计要求。

总结：MATLAB提供了丰富的工具和函数，可以帮助我们进行双闭环直流调速系统的工程设计与仿真。

通过建立系统模型、设计控制器并进行仿真分析，可以快速有效地完成系统设计。

同时，可以通过调整参数和算法对系统进行优化，使得系统的性能更加稳定和可靠。

双闭环直流电机调速系统的设计与MATLAB 仿真双闭环调速系统的工作原理转速控制的要求和调速指标生产工艺对控制系统性能的要求经量化和折算后可以表达为稳态和动态性能指标。

设计任务书中给出了本系统调速指标的要求。

深刻理解这些指标的含义是必要的，也有助于我们构想后面的设计思路。

在以下四项中，前两项属于稳态性能指标，后两项属于动态性能指标调速范围D 生产机械要求电动机提供的最高转速和最低转速之比叫做调速范围，即m inm axn n D =（1-1） 静差率s 当系统在某一转速下运行时，负载由理想空载增加到额定值所对应的转速降落，与理想空载转速之比，称作静差率，即%1000⨯∆=n n s nom（1-2） 静差率是用来衡量调速系统在负载变化下转速的稳定度的。

跟随性能指标 在给定信号R （t ）的作用下，系统输出量C (t )的变化情况可用跟随性能指标来描述。

具体的跟随性能指标有下列各项：上升时间r t ，超调量σ，调节时间s t .抗扰性能指标 此项指标表明控制系统抵抗扰动的能力，它由以下两项组成：动态降落%max C ∆，恢复时间v t .调速系统的两个基本方面在理解了本设计需满足的各项指标之后，我们会发现在权衡这些基本指标，即1) 动态稳定性与静态准确性对系统放大倍数的要求； 2) 起动快速性与防止电流的冲击对电机电流的要求。

采用转速负反馈和PI 调节器的单闭环调速系统,在保证系统稳定的条件下,实现转速无静差，解决了第一个问题。

但是，如果对系统的动态性能要求较高，例如要求快速启制动，突加负载动态速降小等等，则单闭环系统就难以满足要求。

这主要是因为在单闭环系统中不能完全按照需要来控制动态过程中的电流和转矩。

在电机最大电流受限的条件下，希望充分利用电机的允许过载能力，最好是在过渡过程中始终保持电流为允许的最大值，使电力拖动系统尽可能用最大的加速度起动，到达稳态后，又让电流立即降低下来，使转速马上与负载相平衡，从而转入稳态运行。

双闭环可逆直流脉宽PWM调速系统设计及MATLAB仿真验证双闭环可逆直流脉宽调制（PWM）调速系统是一种常见的电机调速控制方案。

该系统通过两个闭环来实现电机的速度控制和电流控制，从而实现精准的调速效果。

本文将介绍双闭环可逆直流脉宽PWM调速系统的设计原理，并使用MATLAB进行仿真验证。

设计原理：该系统由以下几个主要部分组成：1.输入信号：输入信号一般是一个速度设定值，表示期望电机的转速。

该信号可以通过人机界面或其他控制系统输入。

2.速度控制环：速度控制环根据输入信号和反馈信号之间的差异来控制电机的转速。

常见的速度控制算法有比例控制、积分控制和微分控制。

3.脉宽调制器：脉宽调制器根据速度控制环输出的控制信号来生成PWM信号，控制电机的转速。

通常使用的脉宽调制算法有定时器计数法和比较器法。

4.电流控制环：电流控制环根据PWM信号和反馈信号之间的差异来控制电机的电流。

常见的电流控制算法有比例控制、积分控制和微分控制。

5.电机驱动器：电机驱动器将电流控制环输出的控制信号转换为电机驱动信号，驱动电机正常运转。

MATLAB仿真验证：为了验证双闭环可逆直流脉宽PWM调速系统的性能，可以使用MATLAB进行仿真。

以下是一种基本的MATLAB仿真流程：1.定义电机模型：根据电机的参数和特性，定义一个数学模型来表示电机的动态响应，例如通过电机的转矩-转速曲线或电机的方程。

2.设计速度控制器：根据系统要求和电机模型，设计一个适当的速度控制器。

可以使用PID控制器或其他控制算法。

3.设计PWM调制器：根据速度控制器输出的控制信号，设计一个PWM调制器来生成PWM信号。

根据电机模型和控制要求，选择合适的PWM调制算法。

4.设计电流控制器：根据PWM信号和电机模型，设计一个电流控制器。

可以使用PID控制器或其他控制算法。

5. 仿真验证：将以上设计参数输入到MATLAB仿真模型中，并进行仿真验证。

可以使用Simulink工具箱来搭建仿真模型，并通过逐步增加负载或改变速度设定值等方式来验证系统的性能。

双闭环直流电动机调速系统设计及MATLAB仿真基于直流电动机调速系统的研究摘要：本文研究了双闭环直流电动机调速系统的设计及MATLAB仿真。

首先介绍了直流电动机调速系统的基本原理，然后通过建立数学模型，设计了双闭环调速系统的控制器，并利用MATLAB进行了系统的仿真实验。

仿真结果表明，双闭环调速系统能够有效地提高电动机的调速性能，使其在不同负载条件下保持稳定的转速。

关键词：双闭环调速系统、直流电动机、MATLAB仿真1.引言直流电动机调速系统是工业自动化控制中的常用控制系统之一、它广泛应用于机械设备、工业生产线以及交通运输等领域。

传统的直流电动机调速系统采用单闭环控制，其调速性能较差，对负载扰动不敏感。

因此，研究双闭环直流电动机调速系统，对于提高电动机的调速性能具有重要意义。

2.直流电动机调速系统设计原理直流电动机调速系统是通过调节电源电压或者改变电动机绕组的接线方式来实现。

系统主要由电动机、控制器以及反馈元件组成。

在传统的单闭环调速系统中，控制器根据电机的转速反馈信号与给定的转速信号之差，产生输出信号控制电机的转速。

然而，单闭环调速系统对负载扰动不敏感，容易出现转速不稳定等问题。

双闭环调速系统是在传统的单闭环调速系统的基础上增加了一个速度环，用于对电机的速度进行闭环控制。

速度环通过调节电机的输出力矩，实现对电机转速的调节。

双闭环调速系统可以及时调整电机输出力矩，使电机在负载扰动下保持稳定的转速。

3.双闭环直流电动机调速系统的控制器设计双闭环直流电动机调速系统的控制器主要由速度环控制器和电流环控制器组成。

速度环控制器根据速度反馈信号与给定的速度信号之差，产生电压控制信号，用于控制电机的输出力矩。

电流环控制器根据电流反馈信号与给定的电流信号之差，产生电压控制信号，用于控制电机的转矩。

具体的控制器设计需要根据电机的数学模型和系统性能要求进行。

4.MATLAB仿真实验本文利用MATLAB软件对双闭环直流电动机调速系统进行了仿真实验。

双闭环直流电机调速的matlab 仿真双闭环直流电机调速系统的设计与MATLAB 仿真1.1 双闭环调速系统的工作原理1.1.1 转速控制的要求和调速指标生产工艺对控制系统性能的要求经量化和折算后可以表达为稳态和动态性能指标。

设计任务书中给出了本系统调速指标的要求。

深刻理解这些指标的含义是必要的，也有助于我们构想后面的设计思路。

在以下四项中，前两项属于稳态性能指标，后两项属于动态性能指标1.1.1.1 调速范围D 生产机械要求电动机提供的最高转速和最低转速之比叫做调速范围，即minmax n n D = （1-1） 1.1.1.2 静差率s 当系统在某一转速下运行时，负载由理想空载增加到额定值所对应的转速降落，与理想空载转速之比，称作静差率，即%1000⨯∆=n n s nom （1-2） 静差率是用来衡量调速系统在负载变化下转速的稳定度的。

1.1.1.3 跟随性能指标 在给定信号R （t ）的作用下，系统输出量C (t )的变化情况可用跟随性能指标来描述。

具体的跟随性能指标有下列各项：上升时间r t ，超调量σ，调节时间s t .1.1.1.4 抗扰性能指标 此项指标表明控制系统抵抗扰动的能力，它由以下两项组成：动态降落%max C ∆，恢复时间v t .1.1.2 调速系统的两个基本方面在理解了本设计需满足的各项指标之后，我们会发现在权衡这些基本指标，即1) 动态稳定性与静态准确性对系统放大倍数的要求；2) 起动快速性与防止电流的冲击对电机电流的要求。

采用转速负反馈和PI 调节器的单闭环调速系统,在保证系统稳定的条件下,实现转速无静差，解决了第一个问题。

但是，如果对系统的动态性能要求较高，例如要求快速启制动，突加负载动态速降小等等，则单闭环系统就难以满足要求。

这主要是因为在单闭环系统中不能完全按照需要来控制动态过程中的电流和转矩。

在电机最大电流受限的条件下，希望充分利用电机的允许过载能力，最好是在过渡过程中始终保持电流为允许的最大值，使电力拖动系统尽可能用最大的加速度起动，到达稳态后，又让电流立即降低下来，使转速马上与负载相平衡，从而转入稳态运行。

直流电动机双闭环调速系统MATLAB仿真实验报告
实验目的：
本实验旨在设计并实现直流电动机的双闭环调速系统，并使用MATLAB进行仿真实验，验证系统的性能和稳定性。

实验原理：
直流电动机调速系统是通过改变电机的输入电压来实现调速的。

双闭环调速系统采用了速度环和电流环两个闭环控制器，其中速度环的输入为期望转速和实际转速的误差，输出为电机的电流设定值；电流环的输入为速度环输出的电流设定值和实际电流的误差，输出为电机的输入电压。

实验步骤：
1.建立直流电动机的数学模型。

2.设计速度环控制器。

3.设计电流环控制器。

4.进行系统仿真实验。

实验结果：
经过仿真实验，得到了直流电动机双闭环调速系统的性能指标，包括上升时间、峰值过渡性能和稳态误差等。

同时，还绘制了调速曲线和相应的控制输入曲线，分析了调速系统的性能和稳定性。

实验结论：
通过对直流电动机双闭环调速系统的仿真实验，验证了系统的性能和
稳定性。

实验结果表明，所设计的双闭环控制器能够实现快速且稳定的直
流电动机调速，满足了实际工程应用的需求。

实验心得：
本实验通过使用MATLAB进行仿真实验，深入理解了直流电动机的双
闭环调速系统原理和实现方式。

通过实验，我不仅熟悉了MATLAB的使用，还掌握了直流电动机的调速方法和控制器设计的原则。

同时，实验中遇到
了一些问题，比如系统的超调过大等，通过调整控制器参数和优化系统结
构等方法，最终解决了这些问题。

通过本次实验，我对直流电动机调速系
统有了更加深入的理解，为之后的工程应用打下了坚实的基础。

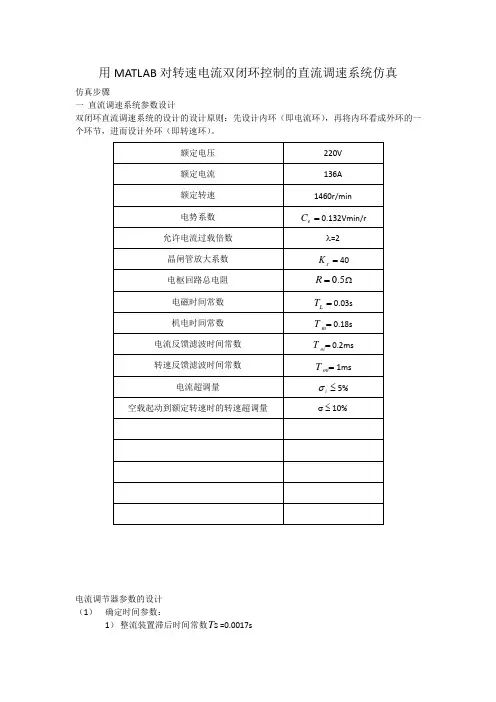

用MATLAB对转速电流双闭环控制的直流调速系统仿真仿真步骤一直流调速系统参数设计双闭环直流调速系统的设计的设计原则：先设计内环（即电流环），再将内环看成外环的一个环节，进而设计外环（即转速环）。

电流调节器参数的设计（1）确定时间参数：1）整流装置滞后时间常数s T=0.0017s2） 电流滤波时间常数oi T =0.002s3） 电流环小时间常数之和i T ∑=oi T +s T =0.0037（2） 计算电流调节参数1） 电流反馈系数：β=*imN U I λ=101.5136⨯=0.052） 电机转矩时间常数：=m T 223.530.50.183753759.550.132e m GD R C C ⨯==⨯⨯s 3） 电磁时间常数：0.03l LT s R== 4） 电流调节器选用PI 调节器，其传递函数为：11()i ACR Pi Li i S W S K KiK S Sττ+=+= 其中：0.03i l T s τ==0.030.51.013220.00370.0540i i i s R K T K τβ∑⨯==≈⨯⨯⨯转速调节器参数设计： （1） 时间常数1） 电流环等效时间常数：i 1220.00370.0074IT K ∑==⨯= 2） 转速滤波时间常数：00.01n T = 3） 转速环小时间常数：010.0174n n IT T s K ∑=+= （2） 计算转速调节参数：1） 取h=5，则ASR 的超调时间常数为：0.087n n hT s τ∑== 2） 转速开环增益：22216396.422250.0174N n h K s h T -∑+==≈⨯⨯ 3） 比例系数：(1)2e mn n h C T K h T Rβα∑+==11.7二 仿真结构图转速电流闭环控制系统仿真模型电流调节器PI-ACR参数转速调节器PI-ASR参数三设定模型仿真参数仿真算法为ode15，仿真时间1.5s。

《机电控制系统分析与设计》课程大作业之一 基于MATLAB 的直流电机双闭环调速系统的设计与仿真1 计算电流和转速反馈系数β=U im ∗I dm =10V 4A =1.25Ωα=U nm ∗n =10500=0.02V ∙min/r2 按工程设计法，详细写出电流环的动态校正过程和设计结果根据设计的一般原则“先内环后外环”，从内环开始，逐步向外扩展。

在这里，首先设计电流调节器，然后把整个电流环看作是转速调节系统中的一个环节，再设计转速调节器。

电流调节器设计分为以下几个步骤：a 电流环结构图的简化 1） 忽略反电动势的动态影响在按动态性能设计电流环时，可以暂不考虑反电动势变化的动态影响，即 E ≈0。

这时，电流环如下图所示。

2） 等效成单位负反馈系统如果把给定滤波和反馈滤波两个环节都等效地移到环内，同时把给定信号改成U *i (s ) /β ，则电流环便等效成单位负反馈系统。

3） 小惯性环节近似处理由于T s 和 T 0i 一般都比T l 小得多，可以当作小惯性群而近似地看作是一个惯性环节，其时间常数为T ∑i = T s + T oi 简化的近似条件为电流环结构图最终简化成图。

ois ci 131T T ≤ωb 电流调节器结构的选择 1) 典型系统的选择：从稳态要求上看，希望电流无静差，以得到理想的堵转特性，采用 I 型系统就够了。

从动态要求上看，实际系统不允许电枢电流在突加控制作用时有太大的超调，以保证电流在动态过程中不超过允许值，而对电网电压波动的及时抗扰作用只是次要的因素，为此，电流环应以跟随性能为主，应选用典型I 型系统 2) 电流调节器选择电流环的控制对象是双惯性型的，要校正成典型 I 型系统，显然应采用PI型的电流调节器，其传递函数可以写成K i — 电流调节器的比例系数； τi — 电流调节器的超前时间常数3) 校正后电流环的结构和特性为了让调节器零点与控制对象的大时间常数极点对消，选择则电流环的动态结构图便成为图a 所示的典型形式，其中ss K s W i i i ACR )1()(ττ+=msT l 8i ==τRK K K i s i I τβ=a) 动态结构图:b) 开环对数幅频特性c. 电流调节器的参数计算电流调节器的参数有：K i 和 τi ， 其中 τi 已选定，剩下的只有比例系数 K i ， 可根据所需要的动态性能指标选取。

目录1、引言 (3)二、初始条件:ﻩ3三、设计要求: (3)四、设计基本思路 (4)五、系统原理框图................................................................................................................. ４六、双闭环调速系统得动态结构图ﻩ４七、参数计算ﻩ51、有关参数得计算ﻩ52、电流环得设计ﻩ６3. 转速环得设计ﻩ７七、双闭环直流不可逆调速系统线路图ﻩ91。

系统主电路图ﻩ92。

触发电路 (10)3.控制电路 (14)4、转速调节器AＳR设计 ........................................................................................ 1４155。

电流调节器ACＲ设计ﻩ6、限幅电路得设计ﻩ1５八、系统仿真 (16)１。

使用普通限幅器进行仿真 (16)17２、积分输出加限幅环节仿真ﻩ183。

使用积分带限幅得ＰI调节器仿真ﻩ九、总结ﻩ２1一、设计目得1.联系实际,对晶闸管－电动机直流调速系统进行综合性设计,加深对所学《自动控制系统》课程得认识与理解,并掌握分析系统得方法。

2.熟悉自动控制系统中元部件及系统参数得计算方法。

3.培养灵活运用所学自动控制理论分析与解决实际系统中出现得各种问题得能力。

4.设计出符合要求得转速、电流双闭环直流调速系统,并通过设计正确掌握工程设计得方法、5.掌握应用计算机对系统进行仿真得方法。

二、初始条件:1．技术数据（1）直流电机铭牌参数:P N＝90KＷ, ＵN＝44０Ｖ,IＮ=220A, n N=1５０0r/mｉn,电枢电阻Ra=０.08８Ω,允许过载倍数λ=1。

５;（2）晶闸管整流触发装置:Rrec=0。

032Ω,Kｓ=45-４８。

（3）系统主电路总电阻:Ｒ＝０。

1２Ω（4）电磁时间常数:T1=0.012s（5）机电时间常数:Ｔｍ=0。

目录1、引言 (2)二、初始条件： (2)三、设计要求： (2)四、设计基本思路 (3)五、系统原理框图 (3)六、双闭环调速系统的动态结构图 (3)七、参数计算 (4)1. 有关参数的计算 (4)2. 电流环的设计 (5)3. 转速环的设计 (6)七、双闭环直流不可逆调速系统线路图 (8)1.系统主电路图 (8)2.触发电路 (9)3.控制电路 (12)4. 转速调节器ASR设计 (13)5. 电流调节器ACR设计 (13)6. 限幅电路的设计 (13)八、系统仿真 (14)1. 使用普通限幅器进行仿真 (14)2. 积分输出加限幅环节仿真 (15)3. 使用积分带限幅的PI调节器仿真 (17)九、总结 (19)一、设计目的1.联系实际，对晶闸管-电动机直流调速系统进行综合性设计，加深对所学《自动控制系统》课程的认识和理解，并掌握分析系统的方法。

2.熟悉自动控制系统中元部件及系统参数的计算方法。

3.培养灵活运用所学自动控制理论分析和解决实际系统中出现的各种问题的能力。

4.设计出符合要求的转速、电流双闭环直流调速系统，并通过设计正确掌握工程设计的方法。

5.掌握应用计算机对系统进行仿真的方法。

二、初始条件：1．技术数据（1）直流电机铭牌参数：P N =90KW, U N =440V, I N =220A, n N=1500r/min，电枢电阻Ra=0.088Ω，允许过载倍数λ=1.5；（2）晶闸管整流触发装置：Rrec=0.032Ω，Ks=45-48。

（3）系统主电路总电阻：R=0.12Ω（4）电磁时间常数：T1=0.012s（5）机电时间常数：Tm =0.1s（6）电流反馈滤波时间常数：Toi=0.0025s，转速率波时间常数：Ton=0.014s.（7）额定转速时的给定电压：Unm =10V（8）调节器饱和输出电压：10V2．技术指标（1）该调速系统能进行平滑的速度调节，负载电机不可逆运行，具有较宽的调速范围（D≥10），系统在工作范围内能稳定工作错误!未指定书签。
