双闭环直流调速系统设计及仿真一转速、电流双闭环控制系统一般来说，我们总希望在最大电流受限制的情况下，尽量发挥直流电动机的过载能力，使电力拖动控制系统以尽可能大的加速度起动，达到稳态转速后，电流应快速下降，保证输出转矩与负载转矩平衡，进入稳定运行状态[1]。
这种理想的起动过程如图1所示。
nnt图1 转速调节系统理想起动过程为实现在约束条件快速起动，关键是要有一个使电流保持在最大值的恒流过程。
根据反馈控制规律，要控制某个量，就要引入这个量的负反馈。
因此很自然地想到要采用电流负反馈控制过程。
这里实际提到了两个控制阶段。
起动过程中，电动机转速快速上升，而要保持电流恒定，只需电流负反馈；稳定运行过程中，要求转矩保持平衡，需使转速保持恒定，应以转速负反馈为主。
如何才能做到使电流、转速两种负反馈在不同的控制阶段发挥作用呢？答案是采用转速、电流双闭环控制系统。
如图2所示。
图2 双闭环直流调速控制系统原理图参考双闭环的结构图和一些电力电子的知识，采用机理分析法可以得到双闭环系统的动态结构图。
如图3所示。
图3 双闭环直流调速系统动态结构图在转速环、电流环的反馈通道和输入端增加了转速滤波、电流滤波和给定滤波环节。
因为电流检测信号中常含有交流成分，须加低通滤波，其滤波时间常数按需要而定。
滤波环节可以抑制检测信号中的交流分量，但同时也个反馈检测信号带来延迟。
所以在给定信号通道中加入一个给定滤波环节，使给定信号与反馈信号同步，并可使设计简化。
由测速发电机得到的转速反馈电压含有电机的换向纹波，因此也需要滤波，其时间常数用表示[2]。
二双闭环控制系统起动过程分析前面已经指出，设置双闭环控制的一个重要目的就是要获得接近于理想的起动过程，因此在分析双闭环调速系统的动态性能时，有必要先探讨它的起动过程。
双闭环调速系统突加给定电压由静止状态起动时，转速和电流的过渡过程如图4所示。
由于在起动过程中转速调节器ASR 经历了不饱和、饱和、退饱和三个阶段，整个过渡过程也就分为三个阶段，在图中表以Ⅰ、Ⅱ和Ⅲ。
直流电机的PWM电流速度双闭环调速系统课程设计LT一、设计目标与技术参数直流电机的PWM电流速度双闭环调速系统的设计目标如下：额定电压：U N=220V；额定电流：I N=136A；额定转速：n N：=1460r/min；电枢回路总电阻：R=0.45Ω；电磁时间常数：T l=0.076s；机电时间常数：T m=0.161s；电动势系数：C e=0.132V*min/r；转速过滤时间常数：T on=0.01s；转速反馈系数α=0.01 V*min/r；允许电流过载倍数：λ=1.5；电流反馈系数：β=0.07V/A；电流超调量：σi ≤5%；转速超调量：σi≤10%；运算放大器：R=4KΩ；晶体管PWM功率放大器：工作频率：2KHz；工作方式：H型双极性。
PWM变换器的放大系数：K S=20。
二、设计基本原理（一）调速系统的总体设计在电力拖动控制系统的理论课学习中已经知道，采用PI调节的单个转速闭环直流调速系统可以保证系统稳定的前提下实现转速无静差。
但是，如果对系统的动态性能要求较高，例如要求快速起制动，突加负载动态速降小等等，单闭环调速系统就难以满足需要。
这主要是因为在单闭环调速系统中不能随心所欲的控制电流和转矩的动态过程。
如图2-1所示。
图2-1 直流调速系统启动过程的电流和转速波形用双闭环转速电流调节方法，虽然相对成本较高，但保证了系统的可靠性能，保证了对生产工艺的要求的满足，既保证了稳态后速度的稳定，同时也兼顾了启动时启动电流的动态过程。
在启动过程的主要阶段，只有电流负反馈，没有转速负反馈，不让电流负反馈发挥主要作用，既能控制转速，实现转速无静差调节，又能控制电流使系统在充分利用电机过载能力的条件下获得最佳过渡过程，很好的满足了生产需求。
直流双闭环调速系统的结构图如图2-2所示，转速调节器与电流调节器串极联结，转速调节器的输出作为电流调节器的输入，再用电流调节器的输出去控制PWM装置。
其中脉宽调制变换器的作用是：用脉冲宽度调制的方法，把恒定的直流电源电压调制成频率一定、宽度可变的脉冲电压序列，从而可以改变平均输出电压的大小，以调节电机转速，达到设计要求。

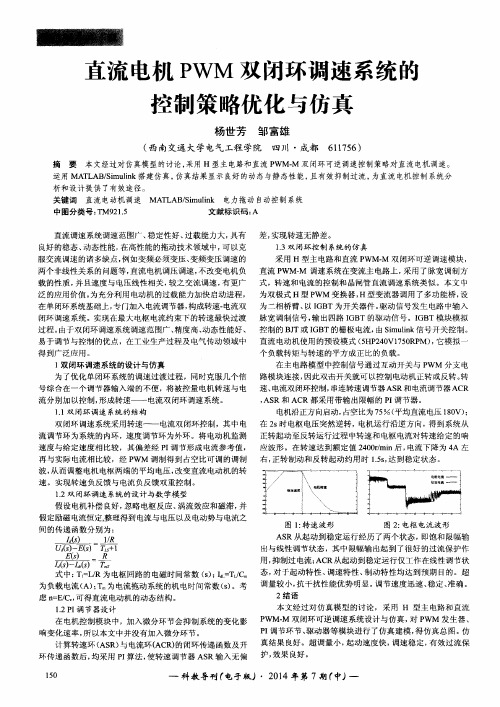

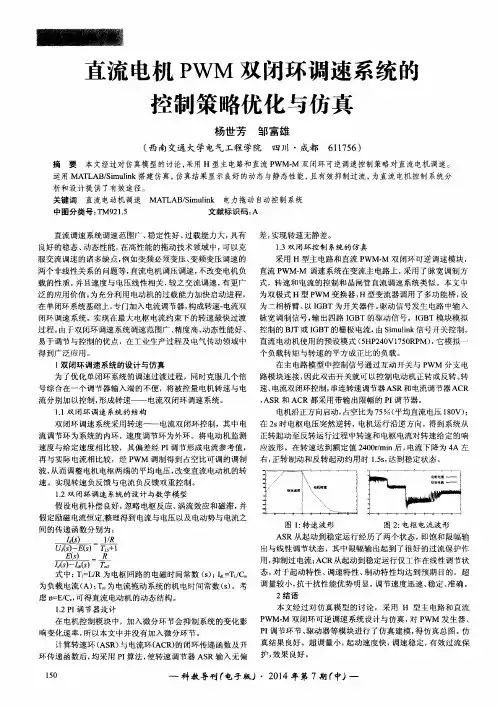

双闭环可逆直流脉宽PWM调速系统设计及MATLAB仿真验证双闭环可逆直流脉宽调制（PWM）调速系统是一种常见的电机调速控制方案。
该系统通过两个闭环来实现电机的速度控制和电流控制，从而实现精准的调速效果。
本文将介绍双闭环可逆直流脉宽PWM调速系统的设计原理，并使用MATLAB进行仿真验证。
设计原理：该系统由以下几个主要部分组成：1.输入信号：输入信号一般是一个速度设定值，表示期望电机的转速。
该信号可以通过人机界面或其他控制系统输入。
2.速度控制环：速度控制环根据输入信号和反馈信号之间的差异来控制电机的转速。
常见的速度控制算法有比例控制、积分控制和微分控制。
3.脉宽调制器：脉宽调制器根据速度控制环输出的控制信号来生成PWM信号，控制电机的转速。
通常使用的脉宽调制算法有定时器计数法和比较器法。
4.电流控制环：电流控制环根据PWM信号和反馈信号之间的差异来控制电机的电流。
常见的电流控制算法有比例控制、积分控制和微分控制。
5.电机驱动器：电机驱动器将电流控制环输出的控制信号转换为电机驱动信号，驱动电机正常运转。
MATLAB仿真验证：为了验证双闭环可逆直流脉宽PWM调速系统的性能，可以使用MATLAB进行仿真。
以下是一种基本的MATLAB仿真流程：1.定义电机模型：根据电机的参数和特性，定义一个数学模型来表示电机的动态响应，例如通过电机的转矩-转速曲线或电机的方程。
2.设计速度控制器：根据系统要求和电机模型，设计一个适当的速度控制器。
可以使用PID控制器或其他控制算法。
3.设计PWM调制器：根据速度控制器输出的控制信号，设计一个PWM调制器来生成PWM信号。
根据电机模型和控制要求，选择合适的PWM调制算法。
4.设计电流控制器：根据PWM信号和电机模型，设计一个电流控制器。
可以使用PID控制器或其他控制算法。
5. 仿真验证：将以上设计参数输入到MATLAB仿真模型中，并进行仿真验证。
可以使用Simulink工具箱来搭建仿真模型，并通过逐步增加负载或改变速度设定值等方式来验证系统的性能。
1 绪论当今社会电机是非常重要的。
因为它与人们日常发电和用电是密切相关的，它实现了机械能与电能之间的相互转换，国内各方面都不可缺少的重要设备。
通过研究电机转速控制方面的技术，不但能满足工业生产需要、而且可以提升能源的利用率，对国家的经济发展有着很大的作用。
1.1 电机调速系统控制及其分类电机可以分为两大类：直流电机和交流电机。
直流电机在电机的运行和控制方面的优势比较突出，所以直流调速系统在很多方面一直有着无可代替的位置。
特别是高性能的调速系统在很多工业领域都占据着重要的位置。
而且直流调速系统也是其他调速系统的基础，想要开发新的调速系统必须先发展直流调速系统。
如现在的智能调速系统，也是先以直流调速系统为基础来进行研究的。
直流调速系统的应用是相当广泛的，特别是在数字采集与计算机的控制方面的应用是无可厚非的，因为其控制算法对于控制系统起着非常重要的作用。
虽然直流电机在调速方面是比较优秀的，但是它也是存有弊端的，那就是换向器的存在。
因为这样会使直流电机的使用时间减少，而且需要经常的去维护电机，这样造成的麻烦也是相当多的，所以这也是直流调速系统的不足之处。
而交流电机其构造比较紧凑，而且安装与维护都是比较简单的，没有直流电机那么繁琐，所以正因为具有这些优点，所以这些年来许多大型企业都开始向交流电机调速系统方面研究。
在当今社会竞争是相当激烈的，所以只有质量可靠才能得到消费者的信赖。
所以由于消费者的需求不断提升，随之给工业的生产也带来了很大的困扰。
因为生产的过程在不断的复杂化，所以生产系统也不可避免的会遇到非线性情况。
虽然在很多时候我们都可以用线性代替非线性，这样的话只需研究线性模型就比较简单了。
然而在很多情况下线性模型是不能够代替非线性模型的，人们需要系统的真实非线性模型，所以我们需要去建立和研究非线性模型，当然这比线性模型会繁琐很多。
1.1.1 调速控制系统的发展现状及其应用由于直流调速系统自身的特点，即调速的性能优越、起动时的转矩比较大。
双闭环直流调速系统的设计与仿真实验报告一、系统结构设计双闭环直流调速系统由两个闭环控制组成，分别是速度子环和电流子环。
速度子环负责监测电机的转速，并根据设定值与实际转速的误差，输出电流指令给电流子环。
电流子环负责监测电机的电流，并根据电流指令与实际电流的误差，输出电压指令给电机驱动器，实现对电机转速的精确控制。
二、参数选择在进行双闭环直流调速系统的设计之前，需选择合适的控制参数。
根据实际的电机参数和转速要求，确定速度环和电流环的比例增益和积分时间常数等参数。
同时，还需根据电机的动态特性和负载特性，选取合适的速度和电流传感器。
三、控制策略速度子环采用PID控制器，通过计算速度误差、积分误差和微分误差，生成电流指令，并传递给电流子环。
电流子环也采用PID控制器，通过计算电流误差、积分误差和微分误差，生成电压指令，并输出给电机驱动器。
四、仿真实验为了验证双闭环直流调速系统的性能，进行了仿真实验。
首先，通过Matlab/Simulink建立双闭环直流调速系统的模型，并设置不同转速和负载条件，对系统进行仿真。
然后，通过调整控制参数，观察系统响应速度、稳定性和抗干扰性等指标的变化。
五、仿真结果分析根据仿真实验的结果可以看出，双闭环直流调速系统能够实现对电机转速的精确控制。
当系统负载发生变化时，速度子环能够快速调整电流指令，使电机转速保持稳定。
同时，电流子环能够根据速度子环的电流指令，快速调整电压指令，以满足实际转速的要求。
此外，通过调整控制参数，可以改善系统的响应速度和稳定性。
六、总结双闭环直流调速系统是一种高精度的电机调速方案，通过双重反馈控制实现对电机转速的精确控制。
本文介绍了该系统的设计与仿真实验，包括系统结构设计、参数选择、控制策略及仿真结果等。
仿真实验结果表明，双闭环直流调速系统具有良好的控制性能，能够满足实际转速的要求。
一、直流电机PWM 调速理论设计和仿真实验1、直流电机调速原理直流电动机根据励磁方式不同,分为自励和他励2种类型。
不同励磁方式的直流电动机,其机械特性曲线有所不同。
但是对于直流电动机的转速,总满足下式:r n e e R U T C C C =-内式中：U-电压，R-励磁绕组的内阻，Ce-电势常数，Cr-转矩常量由上式可知，直流电机的速度控制既可采用电枢控制法，也可采用磁场控制法。
磁场控制法控制磁通，其控制功率虽然较小，但低速时受到磁极饱和的限制，高速时受到换向火花和换向器结构强度的限制，而且由于励磁线圈电感较大，动态响应较差，所以在工业生产过程中常用的方法是电枢控制法。
电枢控制是在励磁电压不变的情况下，把控制电压信号加到电机的电枢上来控制电机的转速。
传统的改变电压方法是在电枢回路中串联一个电阻，通过调节电阻改变电枢电压，达到调速的日的，这种方法效率低平滑度差，由于串联电阻上要消耗电功率，因而经济效益低，而且转速越慢，能耗越大。
随着电力电子的发展，出现了许多新的电枢电压控制方法。
2 、PWM 技术简介在直流电机系统中，开关放大器提供驱动电机所需要的电压和电流，通过改变加在电动机上的电压的平均值来控制电机的运转。
在开关放大器中，常采用晶体管作为开关器件，晶体管如同开关一样，总是处在接通和断开的状态。
在晶体管处在接通时，其上的压降可以略去；当晶体管处在断开时，其上压降很大，但是电流为零，所以不论晶体管接通还是断开，输出晶体管中的功耗都是很小的。
一种比较简单的开关放大器是按照一个固定的频率去接通和断开放大器，并根据需要改变一个周期内“接通”和“断开”的相位宽窄，这样的放大器被称为脉冲调制放大器。
PWM(Pulse Width Modulation)脉冲宽度调制技术就是通过对一系列脉冲的宽度进行调制，来等效地获得所需要波形(含形状和幅值)的技术。
根据PWM 控制技术的特点，到目前为止主要有八类方法：相电压控制PWM 、线电压控制PWM 、电流控制PWM 、空间电压矢量控制PWM 、矢量控制PWM 、直接转矩控制PWM 、非线性控制PWM 、谐振软开关PWM 。
目录第一篇直流调速系统的设计及仿真1 系统方案选择和总体结构设计1.1 调速方案的选择1.2 总体结构设计.2 控制电路的设计与计算2.1 给定环节的选择2.2 控制电路的直流电源3 主电路设计与参数计算3.1 晶闸管的选择3.1.1 晶闸管的额定电流3.1.2 晶闸管的额定电压3.2 整流变压器的设计3.2.1 变压器二次侧电压U2的计算3.2.2 一次、二次相电流I1 、I2 的计算3.2.3 变压器容量的计算4 触发电路的选择4.1 触发电路的选择5 双闭环励磁设计和校验5.1 电流调节器的设计和校验5.2 转速调节器的设计和校验6 转速、电流双闭环直流调速系统的电气总图7 直流系统MATLAB仿真7.1 系统的建模与参数设置7.2 系统仿真结果的输出第二篇交流调压调速系统的建模与仿真8 交流调压调速系统的原理及特性8.1 异步电动机改变电压时的机械特性8.2 闭环控制的变压调速系统及其静特性8.3 闭环变压调速系统的近似动态结构框图9 交流调压调速系统的Matlab 仿真9.1 交流调压调速系统的建模9.2 交流调压调速系统的仿真总结参考文献摘要转电流双闭环控制直流调速系统是性能很好、应用最广的直流调速系统。
具有调速范围广、精度高、性能好和易于控制等优点，所以在电气传动系统中得到了广泛的应用。
20 世纪70 年代初出现了交流电动机的矢量控制原理，为高性能交流控制奠定了理论基础，实现像直流电动机那样的对磁场和转矩的解耦控制。
矢量控制理论的提出和成功应用，开创了用交流调速系统代替直流调速系统的时代。
80年代掀起了交流调速热，矢量控制理论进一步完善和发展，一些新的控制策略和方法相继提出并被采用，例如“直接转矩控制”就是80 年代中期提出的又一交流调速控制技术，直接转矩控制利用观察电动机的电磁转矩和宽一子磁链，不需在进行复杂的坐标变换，采用闭环控制，直接控制电磁转矩和定子磁链，系统更加简单，控制更加直接，受到各国学者的重视。
