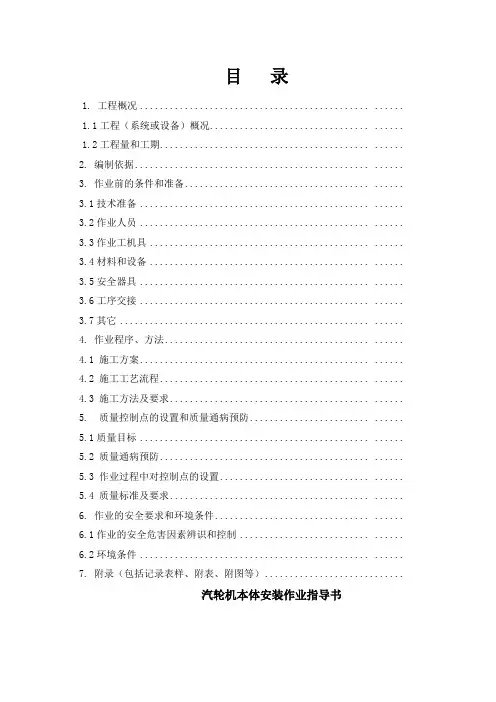

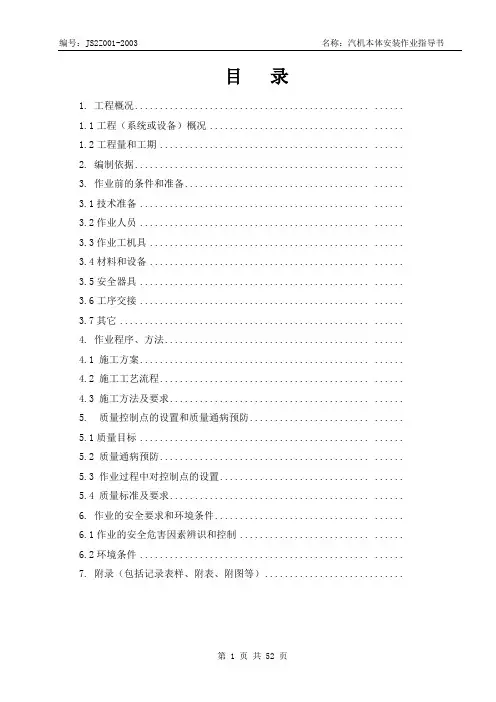

目录1. 工程概况............................................... ......1.1工程（系统或设备）概况................................ ......1.2工程量和工期.......................................... ......2. 编制依据............................................... ......3. 作业前的条件和准备..................................... ......3.1技术准备.............................................. ......3.2作业人员.............................................. ......3.3作业工机具............................................ ......3.4材料和设备............................................ ......3.5安全器具.............................................. ......3.6工序交接.............................................. ......3.7其它.................................................. ......4. 作业程序、方法......................................... ......4.1 施工方案.............................................. ......4.2 施工工艺流程.......................................... ......4.3 施工方法及要求........................................ ......5. 质量控制点的设置和质量通病预防........................ ......5.1质量目标.............................................. ......5.2 质量通病预防.......................................... ......5.3 作业过程中对控制点的设置.............................. ......5.4 质量标准及要求........................................ ......6. 作业的安全要求和环境条件............................... ......6.1作业的安全危害因素辨识和控制.......................... ......6.2环境条件.............................................. ......7. 附录（包括记录表样、附表、附图等）............................汽轮机本体安装作业指导书1. 工程概况.1.1工程（系统或设备）概况.简要介绍工程规模、建设单位、施工单位；介绍设备名称、型号、生产厂家、参数、主要构成及结构特点、旋转方向、布置方式1．2工程量和工期1．2．1工程量.描述本项施工中都包含哪些设备和系统，并依据厂家图纸及设备清单，列出施工范围内主要设备的名称、规格、外形尺寸、重量（单件或组件）、材料的种类、数量等相关技术数据。
根据实际工作量填写下表：工程量统计表（如盘电#3机）1．2．2施工工期本项内容为完成此项工作所需的绝对施工工期。
从设备清点、检查开始，到组合、安装、验收结束止进行工期计算。
施工工期一般为240-270天2. 编制依据.列出与汽轮机本体安装相关的设计图纸，厂家资料，技术、质量、安环相关的规程、规范等：2.1《施工组织总设计》2.2《汽机专业施工组织设计》2.3天津电力建设公司作业指导书编写导则2.4《电力建设安全工作规程》DL 5009•1－922.5《电力建设施工及验收技术规范》(汽轮机机组篇) DL 5011－922.6《电力建设施工及验收技术规范》(焊接篇) DL 5007－922.7《火电施工质量检验及评定标准》(汽机篇1998年版)2.8金属监督规程2.9项目法运行规则（2003版）2.10质量、安全、环境体系程序文件2.11汽机厂家的设备图纸2.12与汽机安装相关的设备厂家接口图2.13设计院相关图纸2.14汽轮机厂家安装说明书2.15甲方委托、设计变更等技术图纸、资料3．作业前的条件和准备3.1技术准备3.1.1 施工图纸齐全；3.1.2施工图纸会审完毕，会审中存在的问题已解决；3.1.3 施工方案设计完成，并与相关专业讨论确定，已经总工审批；3.1.4作业指导书编制完成，经专业经理、总工审批合格；3.1.5 施工材料、设备购置预算编制完成、计划以交物资部门采购；3.1.6 外购、加工件的统计完成，购置计划以交物资部门采购；3.1.7 作业前已对参加该项作业的相关人员进行施工程序，施工工艺，质量标准，施工危险因素和环境因素辩识及控制措施等方面内容的交底工作，交底与被交底人员已进行双签字；3.1.8 检查该项作业的上道工序应具备的技术条件；如：汽机基础已交安，且凿毛完毕，合金部件复检合格，验收合格；3.1.9 作业现场的环境条件，以及其他相关的技术准备工作。
作业场地清理干净，无杂物。
高处作业平台、步道、楼梯畅通，安全围栏、警示牌齐全。
3.2作业人员作业人员配置、资格作业难度等条件进行相应的配置。
3.3作业工机具3.3.1 仪器、仪表3.3.2 施工作业工机具统计表施工机械、机具进行检修，保证运转良好；做好易损、易坏件的备品工作；机械、机具有关的负荷实验、计量鉴定证书、使用证、能力鉴定等资料报监理备案，备查。
3.4材料施工材料统计表应包含外委、外购件的统计。
3.5安全器具施工安全用具统计表防护镜等。
3.6工序交接本项内容是指：影响本项目作业的上道工序或相关作业项目，在本项目施工前或与此相连接时应具备的条件，如：项目是否安装完毕、是否验收合格、与之连接的设备是否具备连接条件，天车是否安装完毕且具备使用条件，凝汽器壳体及相关部件是否就位。
3.7其他3.7.1施工场地应平整、无杂物，保持整洁。
3.7.2施工道路畅通，不得乱堆乱放，随意堵塞交通要道。
3.7.3施工水源、电源引设到位，满足施工要求。
3.7.4 施工电源、氧气、乙炔、空气管道等力能供应已具备施工条件，且铺设整齐符合安全作业要求。
3.7.5施工现场照明及夜间施工照明条件充足。
3.7.6凝汽器壳体及相关部件就位3.7.7天车安装完毕，负荷分配试验合格4.作业程序、方法和内容:此项是作业指导书的中心内容，它包括主要施工步骤、施工工艺流程及方法和专业间的衔接。
主要施工步骤，应从技术上把施工的总体过程和过程中所使用的主要施工方法作总体说明描述，并把施工布置和专业衔接作简明描述。
4.1 施工方案将该项目( 设备 )的原则性施工方法、安装顺序和步骤作概要说明。
4.2 施工工艺流程施工工艺流程，是将该项目施工工艺全过程的施工顺序、各工序间的流水作业（关系及衔接）表述清楚，并用流程图说明。
（流程图见下页）工艺流程用Microsoft Visio Trial软件的‘基本流程图’进行编制。
第一种形式：第二种形式：以上工序安排可根据设备到货情况和厂家对具体设备的要求做适当调整4.3施工方法及要求4.3.1图纸会审目的：确定设备图纸和各管道接口是否吻合、有无材质焊接问题、设备尺寸和建筑图是否相符。
4.3.1.1在施工准备阶段，项目部汽机专业技术负责人组织技术员进行汽轮机安装相关图纸会审，在此之前汽机专业技术人员应熟悉掌握图纸，重点考虑设备外型尺寸、接口位置、需要埋件位置和预留孔洞位置、有无异种钢材焊接。
然后组织建筑专业和焊接专业人员进行图纸会审，对审出的问题记录在案，请设计解决。
4.3.1.2图纸中会审出的问题在施工前必须解决，不能带到施工过程当中。
4.3.1.3考虑凝汽器的安装标高和低压缸的安装标高保证低压缸焊接时有调整量。
4.3.1.4本体油管穿过设备基础的位置必须满足安装要求。
4.3.2基础检查目的：保证设备基础无缺陷，满足安装和验收标准要求。
4.3.2.1负责本体施工的技术人员、施工人员负责本体施工前基础检查。
4.3.2.2基础外观检查：混凝土外表无裂纹、孔洞、蜂窝、麻面、露筋、孔洞堵塞、边角缺肉等缺陷，地脚螺栓空洞应垂直，预埋件无污物，基础表面平整，障碍物清理干净。
4.3.2.3强度检查：安装设备前应对设备基础的强度检查，检查混凝土强度报告，强度应达到100%强度，同时检查基础的沉降观测记录，沉降均匀后才能进行设备安装。
4.3.2.4基础中心线检查：以低压缸中心线为基准（厂家有特殊要求安厂家要求）横向中心线，以机组轴向为纵向中心线拉钢丝，用等腰三角形法效验垂直度要求偏差值首先效验，中心线符合要求后,应用线坠将中心位置投到基础埋件或基础边缘角铁框架上,并用样冲打出记号。
然后依次效验各轴承座中心线和发电机中心线。
各中心线的位置尺寸和厂家要求相符。
4.3.2.5孔洞尺寸检查：以中心线为基准点对基础的各种预留孔洞进行效验，用平行线法依次测量发电机孔洞、低压缸孔洞、高中压缸孔洞，采用的工具为钢卷尺配合钢丝和线坠的测量方法，也可以采用经纬仪外配合钢卷尺配合进行测量。
保证孔洞的开裆尺寸满足设计和设备安装的实际需要（考虑设备能顺利就位和满足膨胀、保温用量）。
然后检查套装油管等其他管路的预留孔洞位置和设计相符。
最后检查地脚螺栓孔的位置复合要求（测量时以基准线为基准点测量要求位置偏差小于10mm或0.1d,孔洞垂直偏差小于10mmm且小于L1/200）。
4.3.2.6埋件检查：重点检查地脚螺栓、猫固板（定位板）和汽门埋件，测量方法同5）保证地脚螺栓位置偏差小于2mm，猫固板小于3 mm，汽门支架小于2 mm。
