万用表MF47安装与调试

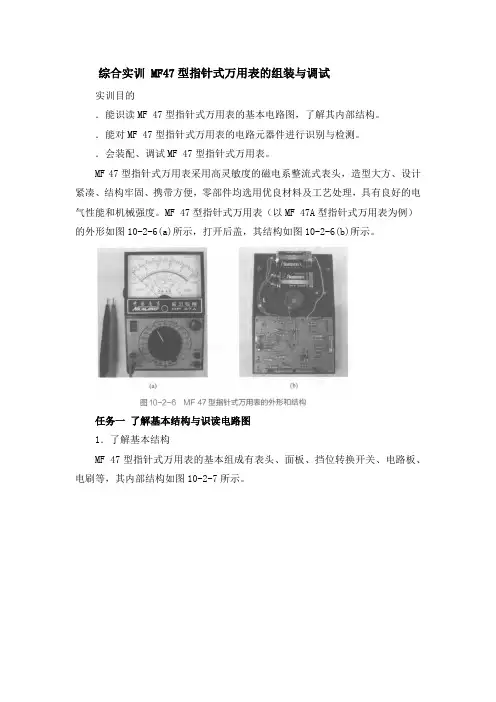

综合实训 MF47型指针式万用表的组装与调试实训目的．能识读MF 47型指针式万用表的基本电路图，了解其内部结构。

．能对MF 47型指针式万用表的电路元器件进行识别与检测。

．会装配、调试MF 47型指针式万用表。

MF 47型指针式万用表采用高灵敏度的磁电系整流式表头，造型大方、设计紧凑、结构牢固、携带方便，零部件均选用优良材料及工艺处理，具有良好的电气性能和机械强度。

MF 47型指针式万用表（以MF 47A型指针式万用表为例）的外形如图10-2-6(a)所示，打开后盖，其结构如图10-2-6(b)所示。

任务一了解基本结构与识读电路图1．了解基本结构MF 47型指针式万用表的基本组成有表头、面板、挡位转换开关、电路板、电刷等，其内部结构如图10-2-7所示。

本实训项目中的面板、表头、挡位转换开关、电刷、挡位牌等在套件中已经做成一体，不需要再组装。

2．识读电路图MF 47型指针式万用表的电路图如图10-2-8所示。

该电路图主要由表头部分、直流电流测量部分、交／直流电压测量部分、直流电阻测量部分、三极管放大倍数测量部分等组成。

组成电路的主要元器件有：电阻、电位器、二极管、电容器、分流器等。

，小提示：电路图中电阻阻值单位未注明者，单位均为Ω，功率未注明者均为1／4 W。

任务二元器件的识别与检测1．识别元器件实训前读者可对应表10-2-1逐一对元器件进行识别。

2．元器件简易检测主要元器件的检测方法如下。

电阻器：主要会识读其标称阻值并用万用表测量其实际阻值。

二极管：①二极管正、负极性识别。

有一条色带标志的一端为二极管的负极，另一端为二极管的正极。

②用万用表测量判断二极管质量。

一般二极管的正向电阻较小，反向电阻较大。

电位器：①检测其标称阻值（指电位器的1、3两端）是否正常。

②判断其质量好坏。

首先看转轴转动是否平滑，然后检测，当转轴顺时针或逆时针旋转时，电位器1、2或2、3两端的阻值是否从O到标称值之间连续变化。

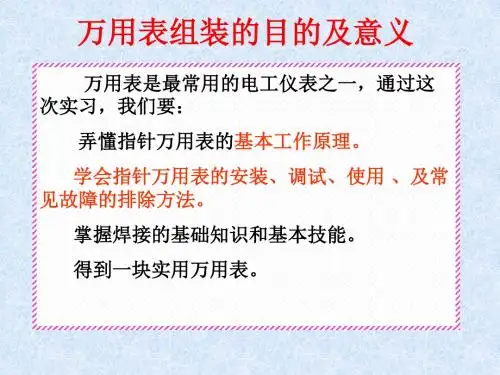

《电子系统综合设计》MF47型万用表的安装与调试一、实习目标万用表是最常用的电工仪表之一，通过本次实习，我们应该在掌握其基本工作原理的基础上学会安装、调试、使用 ，并学会排除一些常见故障。

二三、实习原理（一）万用表电路的设计原理 1、简述万用表表头电路设计原理万用表表头的基本原理是利用一只灵敏的磁电式直流电流表(微安表)。

当微小电流通过表头,就会有电流指示。

但表头不能通过大电流,所以,必须在表头上并联与串联一些电阻进行分流或降压,从而测出电路中的电流、电压和电阻。

2、简述直流电流测量电路设计原理在表头上并联一个适当的电阻（叫分流电阻）进行分流，就可以扩展电流量程。

改变分流电阻的阻值，就能改变电流测量范围。

3、简述直流电压测量电路设计原理 改装后的综合表头所测量大电压很低。

G SG G G SR R U I R R =+为了扩大量程，需要根据最小的电流量程I G串入不同的降压电阻，电压量程采用开路转换形式。

（二）简述手工焊接技术要点1.电烙铁使用前必须充分加热，第一次使用电烙铁时需要用松香炼治电烙铁的头尖。

2.在使用电烙铁焊接时要注意元器件贴合电路板。

3.在焊接前使用电烙铁对焊点的铜片进行加热以方便提高焊接的效率与质量，避免虚焊。

四、电路设计1、设计任务书表头参数：灵敏度160µA，Rg=1000±50Ω,表头支路电阻R G=1500Ω直流电流档：200µA、10mA、100 mA直流电压档：10V、250V，灵敏度KD=5KΩ/V2、电路设计原理图(含表头电路、直流电流测量电路和直流电压测量电路)3、R1至R55个电阻值的具体计算过程五、万用表安装MF47型万用电表元件清单：六、万用表调试1、万用表初检方法：将待测的万用表调至欧姆档x1K ，再将红黑两只表笔短接，观察指针偏转并使用欧姆调零旋钮调至零刻度线。

使用另外一个标准的万用表与自己的万用表串联，将标准的万用表调至欧姆档x1K 挡位，旋转待检测的万用表的旋钮至500mA ，观察标准万用表指针是否满偏，再旋转旋钮从1V 到50V ，观察标准的万用表指针是否从100逐渐降低。

MF47型万用表的组装与调试一、MF47型万用表的组装教师在指导学生学习组装焊接时，必须按照正确的操作方法和步骤，并且让学生养成细心认真的操作习惯。

第一步，了解万用表套件组成。

MF47型万用表的套件组成包括表头、后盖、电路板、元器件（1袋）、表笔1套、装配图1份。

第二步，分类清点元器件。

万用表元器件种类多、数量多，我们采用分类清点的方法为宜，首先轻轻撕开元器件塑料袋，把器件倒进套件盒中，以免丢件，之后按照以下顺序进行清点：色环电阻（27个）―二极管（6个）―电容器（电解电容和涤纶电容两个）―电位器（调零电位器和可调电位器两个）―电位器旋钮（1个）―压敏电阻（1个）―蜂鸣器（1个）―晶体管插座（个）―晶体管插片（6个）电池夹（4个）―V型电刷（1个）―连接线（4条）―后盖螺钉（2个）。

第三步，识别元器件。

元器件的判别，主要是色环电阻阻值的读取、二极管极性的判别、电容极性的判别。

一是读取色环电阻阻值。

不同颜色所代表的数字见表1。

表1 单位：欧姆五环电阻色环含义如下图所示。

图例如：五环电阻色环颜色第一条为棕色、第二条为黑色、第三条为黑色、第四条为红色、第五条为棕色，则该电阻的阻值为R=100×102Ω。

二是辨别二极管的极性。

判别二极管的极性使用万用表欧姆挡测试。

我们将万用表转换开关扳置欧姆挡位的×100或×1k位置，首先用红黑表笔分别接触二极管的电极，记下表针的偏摆位置；然后对换表笔，再次记下表针的偏摆位置；最后比较两次测量表针偏摆的大小，表针偏摆大时黑表笔所接触的电极是二极管的阳极，红表笔接触的电极是二极管的阴极。

三是识别电容器。

电容器按照有无极性分，可分为有极性电容器和无极性电容器。

有极性电容器有电解电容器，引线较长的一端是电容器的正极，引线短的一端是电容器的负极。

第四步，组装万用表。

测量线路的安装过程要遵循先低后高的原则。

因此我们要先焊接电阻、二极管，再焊接电容、蜂鸣器等。

实训报告MF47型万用表的组装与调试班级：电气G111姓名：阚鼎鼎学号：111611121一、实训目的、任务、MF47型万用表技术指标1.实验目的a.熟悉手工焊锡的常用工具的使用及其维护与修理。

b.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。

熟悉电子产品的安装工艺的生产流程。

c.熟悉常用电子器件的类别、规格、性能及其使用范围，能查阅有关的电子器件。

d.能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表。

e.了解电子产品的焊接、调试与维修方法。

2. 实验任务零件焊接组装调试维修合格产品3.主要的技术性能a.仪表的测量范围即准确等级b.外型尺寸：165x112x49mm二、MF47型万用表的原理与设计1．直流电流档的原理图设计与计算注： 在测量电流时（50μA 除 外）开关闭合，在测量其它开 关时则打开。

Ω=⨯=600010A 500.3V 6-μ总RΩ=⨯=06.010500mA 0.3V 3-1RΩ=-=-⨯=54.006.06.010500mA 0.3V 13-2R RΩ=--=--⨯=4.554.006.061050mA 0.3V213-3R R R Ω=Ω---=---⨯=544.554.006.060105mA 0.3V 3213-4R R R RΩ=Ω----=----⨯=540544.554.006.0600100.5mA 0.3V43213-5R R R R RΩ=Ω--=--=31006002300600060023006总R R2．直流电压档的原理图设计与计算直流电源灵敏度：Ω=⨯-K A V 20105016μ0.25V ⨯20K Ω=5K Ω 1⨯20K Ω=20K Ω 2.5⨯20K Ω=50K Ω 10⨯20K Ω=200K Ω50⨯20K Ω=1000K Ω 250⨯20K Ω=5000K Ω 500⨯20K Ω=1000K Ω 1000⨯20K Ω=20000K Ω3 .交流电压档的原理图设计与计算直流电源灵敏度：Ω=K AV 25041μ250A μ⨯0.445=111.25mA 2.3K ∥1.88K+A D =12K 10⨯20K Ω=40K Ω 50⨯4K Ω=200K Ω 250⨯4K Ω=1000K Ω 500⨯4K Ω=2000K Ω 1000⨯4K Ω=4000K Ω4.欧姆档的原理图设计与计算x1、x10、x100、x1K 是由1.5V 电源供电， x10K 是由9V 电源 和1.5V 电源串联供电a. x1 表头1.5V+ 导电环2 20K 3.3K 12K 1.5V- 15Ωb. x10 表头1.5V+ 导电环2 20K 3.3K 12K 1.5V-165Ωc. x100 表头1.5V+ 导电环2 20K 3.3K 12K 1.5V-1.78KΩd.x10K 表头9V+ 3.3K 12K 1.5V- 1.5V+ 导电环1 160K 9V-三、MF47型万用表的组装与调试1 .万用表的组装a. 按照实验原理图将电阻器准确装人规定位置。

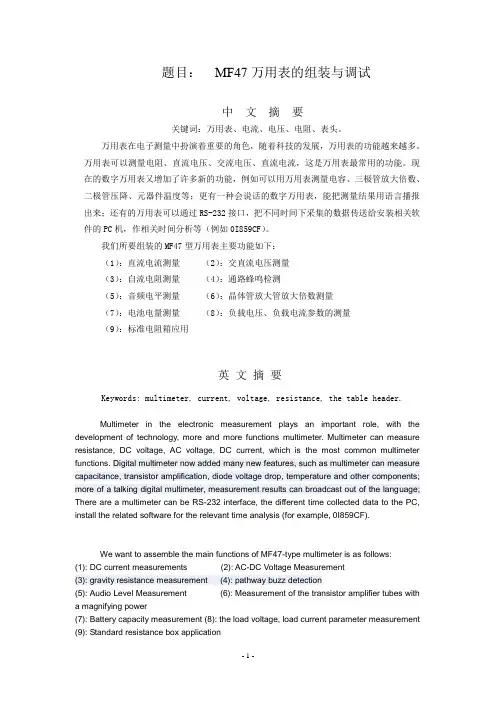

题目：MF47万用表的组装与调试中文摘要关键词：万用表、电流、电压、电阻、表头。

万用表在电子测量中扮演着重要的角色，随着科技的发展，万用表的功能越来越多。

万用表可以测量电阻、直流电压、交流电压、直流电流，这是万用表最常用的功能。

现在的数字万用表又增加了许多新的功能，例如可以用万用表测量电容、三极管放大倍数、二极管压降、元器件温度等；更有一种会说话的数字万用表，能把测量结果用语言播报出来；还有的万用表可以通过RS-232接口，把不同时间下采集的数据传送给安装相关软件的PC机，作相关时间分析等（例如0I859CF）。

我们所要组装的MF47型万用表主要功能如下：（1）：直流电流测量（2）：交直流电压测量（3）：自流电阻测量（4）：通路蜂鸣检测（5）：音频电平测量（6）：晶体管放大管放大倍数测量（7）：电池电量测量（8）：负载电压、负载电流参数的测量（9）：标准电阻箱应用英文摘要Keywords: multimeter, current, voltage, resistance, the table header.Multimeter in the electronic measurement plays an important role, with the development of technology, more and more functions multimeter. Multimeter can measure resistance, DC voltage, AC voltage, DC current, which is the most common multimeter functions. Digital multimeter now added many new features, such as multimeter can measure capacitance, transistor amplification, diode voltage drop, temperature and other components; more of a talking digital multimeter, measurement results can broadcast out of the language; There are a multimeter can be RS-232 interface, the different time collected data to the PC, install the related software for the relevant time analysis (for example, 0I859CF).We want to assemble the main functions of MF47-type multimeter is as follows: (1): DC current measurements (2): AC-DC Voltage Measurement(3): gravity resistance measurement (4): pathway buzz detection(5): Audio Level Measurement (6): Measurement of the transistor amplifier tubes witha magnifying power(7): Battery capacity measurement (8): the load voltage, load current parameter measurement (9): Standard resistance box application目录第一章工程实训的目的与意义1.1 工程实训的目的 (3)1.2 工程实训的意义 (3)第二章 MF47型万用表的结构和原理2.1 MF47型万用表的原理图 (4)2.2 MF47型万用表各档原理分解图 (4)2.2.1 交流电压档 (4)2.2.2 电阻档 (5)2.2.3直流电流档 (5)2.2.4 直流电压档 (6)第三章焊接的基本知识和技巧3.1焊接的基本知识 (6)3.2 焊接万用表时的注意事项 (7)3.3 如何提高焊接质量 (7)3.4 焊接后焊点的检测 (8)3.5 焊接的心得体会 (8)第四章MF47型万用表的安装过程4.1 安装前的准备工作 (9)4.2 万用表的安装过程 (9)第五章MF47型万用表的调试5.1 MF47型万用表的调试过程 (9)第六章工程实训的心得体会 (10)附录：工程训练成绩评定表 (12)第一章工程实训的目的与意义一工程实训的目的1．工程实训与其它课程的不同2．国内的发展趋势A．目前国内有三十余所高校实施（3+1）。

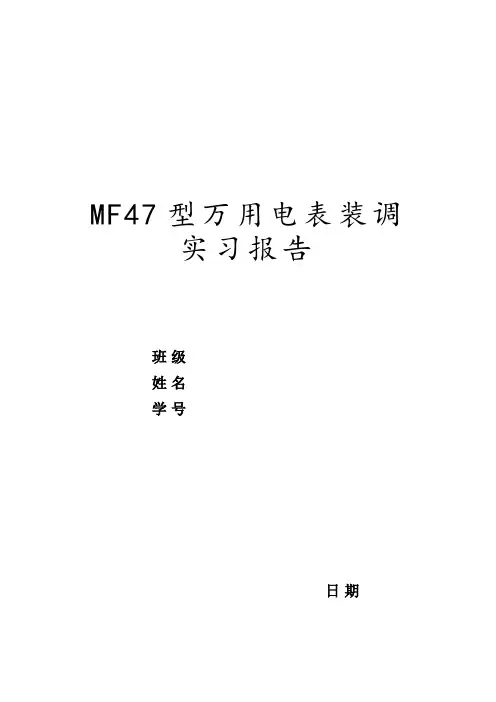

MF47型万用电表装调实习报告班级姓名学号日期一、实训目的、任务、MF47型万用表技术指标1.实验目的a.熟悉手工焊锡的常用工具的使用及其维护与修理。

b.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。

熟悉电子产品的安装工艺的生产流程。

c.熟悉常用电子器件的类别、规格、性能及其使用范围，能查阅有关的电子器件。

d.能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表。

e.了解电子产品的焊接、调试与维修方法。

2. 实验任务零件焊接组装调试维修合格产品3.主要的技术性能a.仪表的测量范围即准确等级b.外型尺寸：165x112x49mm二、MF47型万用表的原理与设计1．直流电流档的原理图设计与计算注： 在测量电流时（50μA 除 外）开关闭合，在测量其它开 关时则打开。

Ω=⨯=600010A 500.3V6-μ总RΩ=⨯=06.010500mA 0.3V3-1RΩ=-=-⨯=54.006.06.010500mA 0.3V13-2R R Ω=--=--⨯=4.554.006.061050mA 0.3V213-3R R R Ω=Ω---=---⨯=544.554.006.060105mA 0.3V3213-4R R R R Ω=Ω----=----⨯=540544.554.006.0600100.5mA 0.3V43213-5R R R R RΩ=Ω--=--=31006002300600060023006总R R2．直流电压档的原理图设计与计算直流电源灵敏度：Ω=⨯-K A V20105016μ 0.25V ⨯20K Ω=5K Ω 1⨯20K Ω=20K Ω 2.5⨯20K Ω=50K Ω 10⨯20K Ω=200K Ω 50⨯20K Ω=1000K Ω 250⨯20K Ω=5000K Ω 500⨯20K Ω=1000K Ω 1000⨯20K Ω=20000K Ω3 .交流电压档的原理图设计与计算直流电源灵敏度：Ω=K AV25041μ 250A μ⨯0.445=111.25mA 2.3K ∥1.88K+A D =12K 10⨯20K Ω=40K Ω 50⨯4K Ω=200K Ω 250⨯4K Ω=1000K Ω 500⨯4K Ω=2000K Ω 1000⨯4K Ω=4000K Ω4.欧姆档的原理图设计与计算x1、x10、x100、x1K 是由1.5V 电源供电， x10K 是由9V 电源 和1.5V 电源串联供电a. x1 表头1.5V+ 导电环2 20K 3.3K 12K 1.5V-15Ωb. x10 表头1.5V+ 导电环2 20K 3.3K 12K 1.5V-165Ωc. x100 表头1.5V+ 导电环2 20K 3.3K 12K 1.5V-1.78KΩd.x10K 表头9V+ 3.3K 12K 1.5V- 1.5V+ 导电环1 160K 9V-三、MF47型万用表的组装与调试1.装配调试过程中的技术分析和故障分析a.故障部位：直流电流档故障现象：（1）表针不动即无指示。

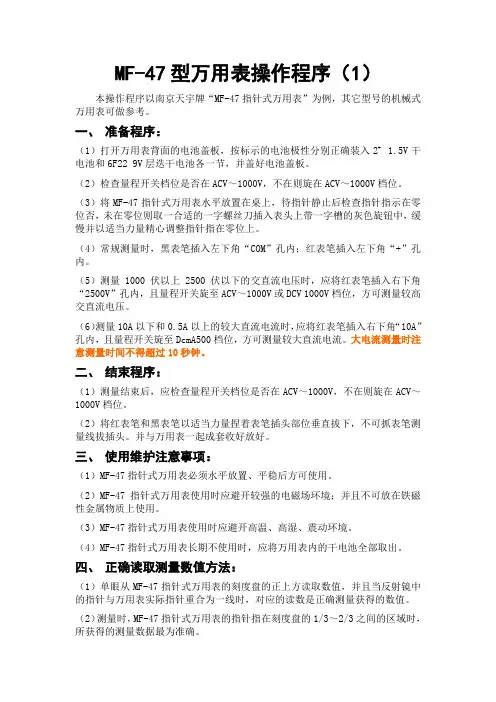

MF-47型万用表操作程序（1）本操作程序以南京天宇牌“MF-47指针式万用表”为例，其它型号的机械式万用表可做参考。

一、准备程序：（1）打开万用表背面的电池盖板，按标示的电池极性分别正确装入2# 1.5V干电池和6F22 9V层迭干电池各一节，并盖好电池盖板。

（2）检查量程开关档位是否在ACV～1000V，不在则旋在ACV～1000V档位。

（3）将MF-47指针式万用表水平放置在桌上，待指针静止后检查指针指示在零位否，未在零位则取一合适的一字螺丝刀插入表头上带一字槽的灰色旋钮中，缓慢并以适当力量精心调整指针指在零位上。

（4）常规测量时，黑表笔插入左下角“COM”孔内；红表笔插入左下角“+”孔内。

（5）测量1000伏以上2500伏以下的交直流电压时，应将红表笔插入右下角“2500V”孔内，且量程开关旋至ACV～1000V或DCV 1000V档位，方可测量较高交直流电压。

（6）测量10A以下和0.5A以上的较大直流电流时，应将红表笔插入右下角“10A”孔内，且量程开关旋至DcmA500档位，方可测量较大直流电流。

大电流测量时注意测量时间不得超过10秒钟。

二、结束程序：（1）测量结束后，应检查量程开关档位是否在ACV～1000V，不在则旋在ACV～1000V档位。

（2）将红表笔和黑表笔以适当力量捏着表笔插头部位垂直拔下，不可抓表笔测量线拔插头。

并与万用表一起成套收好放好。

三、使用维护注意事项：（1）MF-47指针式万用表必须水平放置、平稳后方可使用。

（2）MF-47指针式万用表使用时应避开较强的电磁场环境；并且不可放在铁磁性金属物质上使用。

（3）MF-47指针式万用表使用时应避开高温、高湿、震动环境。

（4）MF-47指针式万用表长期不使用时，应将万用表内的干电池全部取出。

四、正确读取测量数值方法：（1）单眼从MF-47指针式万用表的刻度盘的正上方读取数值，并且当反射镜中的指针与万用表实际指针重合为一线时，对应的读数是正确测量获得的数值。

MF-47D万用表的设计、安装与调试专业：学号：学生姓名：指导教师：摘要现代生活离不开电，我们电类和非电类专业的许多学生都有必要掌握一定的用电知识及电工操作技能。

通过实习要求学生学会使用一些常用的电工工具及仪表，比如尖嘴钳、剥线钳、万用表，并且要求学生掌握一些常用开关电器的使用方法及工作原理。

万用表是电工必备的仪表之一，每个电气工作者都应该熟练掌握其工作原理及使用方法。

通过本次万用表的原理与安装实习，要求学生了解万用表的工作原理，掌握锡焊技术的工艺要领及万用表的使用与调试方法。

通过本次工程训练学生要接触到一定的电学知识，实现理论联系实际，认识一些常用电工器具的外形及结构特点，为后续课程的学习打下一定的基础。

本文介绍了MF-47D万用表的功能特点和注意事项和安装的电路图及其调试过程。

目录第一章MF-47D万用表的概述 (2)第二章设计方案的选择和确定 (4)第三章电路图设计 (8)第四章性能测试与分析 (10)第五章心得体会 (11)第一章MF-47D万用表的概述MF47型是设计新颖的磁电系整流式便携式多量限万用表.可供测量直流电流,交直流电压,直流电阻等,具有26个基本量程和电平,电容,电感,晶体管直流参数等7个附加参考量程,其采用高灵敏度的磁电系整流式表头，造型大方，设计紧凑，结构牢固，携带方便，零部件均选用优良材料及工艺处理，具有良好的电气性能和机械强度。

其特点为：1.测量机构采用高灵敏度表头，性能稳定；2.线路部分保证可靠、耐磨、维修方便；3.测量机构采用硅二极管保护，保证过载时不损坏表头，并且线路设有0.5A保险丝以防止误用时烧坏电路；4.设计上考虑了湿度和频率补偿；5.低电阻档选用2＃干电池，容量大、寿命长；6.配合高压按着，可测量电视机内25kV以下高压；7.配有晶体管静态直流放大系数检测装置；8.量限多,分档细,灵敏度高,体积轻巧；适合于电子仪器,无线电电讯,电工,工厂,实验室等广泛使用的万用表.一、刻度盘与档位盘刻度盘与档位盘印制成红,绿,黑三色.表盘颜色分别按交流红色,晶体管绿色,其余黑色对应制成,使用时读数便捷.刻度盘共有六条刻度,第一条专供测电阻用;第二条供测交直流电压,直流电流之用;第三条供测晶体管放大倍数用;第四条供测量电容之用;第五条供测电感之用;第六条供测音频电平.刻度盘上装有反光镜,以消除视差. 除交直流2500V和直流5A分别有单独插座之外,其余各档只须转动一个选择开关,使用方便.二、使用方法在使用前应检查指针是否指在机械零位上,如不指在零位时,可旋转表盖的调零器使指针指示在零位上.将测试棒红黑插头分别插入"+" "-"插座中,如测量交流直流2500V或直流5A时,红插头则应分别插到标有2500或"5A"的插座中.1,直流电流测量测量0.05~500mA时,转动开关至所需电流档,测量5A时,转动开关可放在500mA直流电流量限上而后将测试棒串接于被测电路中.2,交直流电压测量测量交流10~1000V或直流0.25~1000V时,转动开关至所需电压档.测量交直流2500V时,开关应分别旋转至交流1000V或直流1000V 位置上,而后将测试棒跨接于被测电路两端.3,直流电阻测量装上电池(R14型2#1.5V及6F22型9V各一只).转动开关至所需测量的电阻档,将测试棒二端短接,调整零欧姆调整旋钮,使指针对准欧姆"0"位上,(若不能指示欧姆零位,则说明。

mf47b指针式万用表使用方法
MF47B是一种指针式万用表，适用于电气测量和测试。

以下是该万用表的使用方法：
准备工作：
1. 打开仪表，并确保电池已安装好并具有足够电量。

2. 将旋钮调至所需测量范围。

电压测量：
1. 将红色测量引线插入表头的“VΩmA”插孔中。

2. 将红色测量引线与待测电路上的正极相连，黑色测量引线与负极相连。

3. 观察指针的位置，读取电压值。

电流测量：
1. 将红色测量引线插入表头的“VΩmA”插孔中。

2. 使用万用表提供的跳线器，将跳线器的一端插入表头上的“10A”插孔中。

3. 将红色测量引线与待测电路上的负极相连，黑色测量引线与正极相连。

4. 观察指针的位置，读取电流值。

电阻测量：
1. 将红色测量引线插入表头的“VΩmA”插孔中。

2. 将待测电阻两端的引线分别与红色和黑色测量引线相连。

3. 观察指针的位置，读取电阻值。

其他测量：
MF47B还可以用于其他电气参数的测量，如直流电场强度（DC Field）、输出电压（Output Voltage）等。

详细的使用方法请参考仪表的说明书或咨询相关专业人士。

使用完毕后，记得将仪表旋钮调回初始位置，并关闭仪表，以节省电池能量。

实训报告MF47型万用表的组装与调试一．实训目的MF47型万用表是一种磁电式仪表。

指针式万用表原理简单，操作也很方便。

利用一只灵敏的磁电式直流电流表（微安表）做表头，表头上并联一些电阻进行分流或降压。

各档通过并联分流，串联分压的原理来测量电阻的阻值，电流及电压的大小。

可通过原理图来计算各档位串联或并联的电阻的大小，然后便可很容易分配电阻的使用，方便万用表的组装。

调试过程中要先条电阻再接表头否则装好的万用表会有一定的误差。

安装万用表的元器件（如下图）都必须要焊接在电路板上，所以电子元件的辨识与检测和焊接技术特别重要，学会辨识和检测一般元器件，如电阻，电容及二极管，分清其极性，往电路板上插元件时要小心不要插错元件。

焊点质量的高低直接影响万用表组装的好坏，此外还要学会用电烙铁来装拆元件，和修理电路板及基本的焊接技术。

学会万用表的组装和调试。

个二．MF47万用表结构指针式万用表的型式很多，但基本结构是类似的。

指针式万用表的结构主要由表头、转换开关(又称选择开关)、测量线路等三部分组成。

表头采用高灵敏度的磁电式机构，是测量的显示装置;万用表的表头实际上是一个灵敏电流计。

表头上的表盘印有多种符号，刻度线和数值。

符号A一V 一Ω表示这只电表是可以测量电流、电压和电阻的多用表。

表盘上印有多条刻度线，其中右端标有“Ω”的是电阻刻度线，其右端为零，左端为∞，刻度值分布是不均匀的。

符号“-”或“DC”表示直流，“～”或“AC”表示交流，“～”表示交流和直流共用的刻度线。

刻度线下的几行数字是与选择开关的不同档位相对应的刻度值。

另外表盘上还有一些表示表头参数的符号：如DC 20K Ω/V、AC 9KΩ/V等。

表头上还设有机械零位调整旋钮(螺钉)，用以校正指针在左端指零位。

转换开关用来选择被测电量的种类和量程(或倍率)：万用表的选择开关是一个多档位的旋转开关。

用来选择测量项目和量程(或倍率)。

一般的万用表测量项目包括：“mA”：直流电流、“V”：直流电压、“V ～”：交流电压、“Ω”：电阻。
