DT830B数字万用表的安装与调试实训指导书

DT830B数字万用表的调试与安装实验报告一、实习目的电子技术课程实习是学习电子技术课程（如模拟电子技术和数字电子技术）的重要实践环节，是对理论教学的总结和检验。

这两门课程我们在大二已经有了接触，通过半学期的学习，我们已经有了一定的知识积累，此时需要一个动手实践的过程，利用我们所学的知识将其变为实物展现出来。

通过此次设计课程，使我们掌握了电子元器件的辨别和检测方法，较全面地锻炼基本操作技能，掌握电子技术的基本设计和分析方法，为后续的学习和工作打下坚实的理论基础。

通过数字万用表的安装和调试操作实习，我们了解数字万用表的基本原理与安装工艺，掌握一般元器件识别及检测，练习常用仪器的使用，掌握焊接技术和数字万用表的检测方法。

培养初步的工程设计能力和创新意识，以及严谨踏实科学的工作作风和良好的学风，提高解决实际问题的能力和素质，为今后的学习和从事有关的电子技术工作奠定实践基础。

二、实验内容1、数字万用表简单的工作原理。

2、元件检测方法描述。

3、安装、调试、故障检测及排除的简单过程。

4、学会对简单的电路板焊接以及实际操作动手。

5、在此过程中的收获和体会。

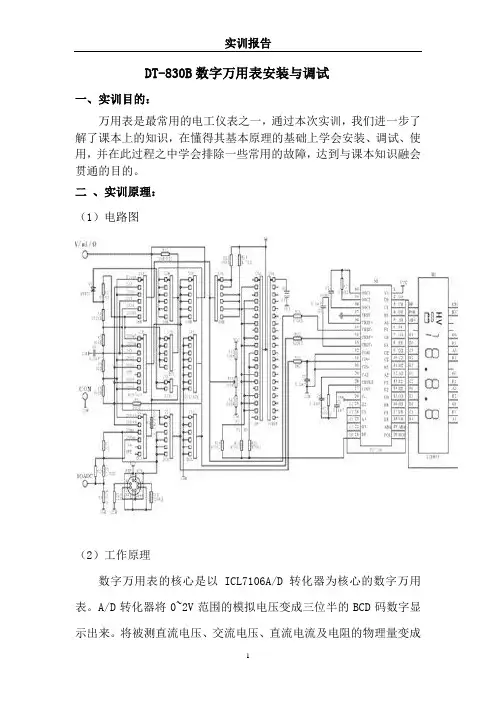

三、实验仪器1．DT830B数字万用表散件一套2. 万用表装配说明书、使用说明书3. 电烙铁一个、吸锡器一个4. 焊锡、松香、或湿纸巾等5. 实验用标准数字万用表一台6. 待测电阻、电源若干7. 螺丝刀、镊子、剪刀等四、工作原理1、DT830B数字万用表以大规模集成电路ICL7106为核心，其原理框图如图1所示。

输入的电压或电流信号经过一个开关选择器转换成0～199.9mV的直流电压。

电流测量则通过选择不同阻值的分流电阻获得。

采用比例法测量电阻，方法是利用一个内部电压源加在一个己知电阻值的系列电阻和串联在一起的被测电阻上。

被测电阻上的电压与己知电阻上的电压之比值，与被测电阻值成正比。

输入ICL7106的直流信号被接入一个A/D转换器，转换成数字信号，然后送入译码器转换成驱动LCD的7段码。

DT830B 数字万用表装配实验报告一.实验目的1．了解DT-830数字万用表的基本结构和原理。

2．认识并测量元器件，了解元器件标识的意义。

3．对照原理图和印制电路板图，理解电路组装工艺。

4．调试并检测各部分电路功能和质量，提高综合安装测试技能。

二．实验原理1．直流电压测量原理2．交流电压测量原理3．直流电流测量原理4．交流电流测量原理5．电阻测量原理6．电容测量原理三．安装工艺1，印制板安装双面板的A面是焊接面，中间环印制导线是功能，量程转换开关电路，需要小心保护，不得划伤或污染。

安装前必须对照元件清单，仔细清理，测试元器件。

其中，测试过的电阻要分开放，记录电阻值的大小。

2，安装步骤（1）将清单上的所有的元件焊接到印制电路板相应的位置上,电容，二极管，三极管采用立式焊接。

二极管和三极管要注意极性。

（2）安装电位器，三极管插座。

注意安装方向：三极管插座装在A面而且应使定位凸点与外壳对准，在B面焊接。

（3）安装保险座，L，弹簧。

焊接点大，注意预焊和焊接时间。

并注意L的安装高度（太高的话后壳盖不上）。

（4）安装电池线。

电池线由A面三极管旁边孔穿过到B面再插入焊孔，在A面焊接。

红线接“+”，黑线姐“-”。

3，液晶屏的安装（1），面壳平面向下置于桌面，从旋转圆孔两边垫起越5mm。

（2），将液晶屏放入窗口内，白面向上，方向标记在右方；用镊子（不要用手拿）把导电硅胶条放入液晶屏PIN脚处，注意保持导电硅胶条的清洁。

再用EVA胶垫紧靠导电条贴在液晶屏上，固定住导电条。

4，旋钮安装方法。

（1）V型弹簧片装到旋钮上，六个。

弹簧比较小，易变形，用力要轻，要小心。

（2）装完弹簧片把旋钮反面，将两个小弹簧粘上少许凡士林放入旋钮两圆孔，再把小钢珠放在表壳合适的位置。

（3）将装好的弹簧的旋钮按正确方向放入表壳。

5，固定印制板。

（1）将印制板对准位置装入表壳，并用四个螺钉紧固。

（2）装上保险管和电池，转动旋钮，液晶屏应正常显示。

DT830B数字万用表安装与调试指导书一、目的通过数字万用表的安装与调试，了解数字万用表的特点，熟悉装配数字万用表的基本工艺过程，掌握基本的装配技艺，掌握了电子元器件的辨别和检测方法，较全面地锻炼基本操作技能学习整机的装配工艺；培养动手能力及严谨的工作作风。

二、内容1、数字万用表简单的工作原理。

2、元件检测方法描述。

3、安装、调试、故障检测及排除的简单过程。

4、学会对简单的电路板焊接以及实际操作动手5、认识液晶显示器件。

6、安装制作一台数字万用表。

三、器材1．DT830B数字万用表散件一套2. 万用表装配说明书、使用说明书3. 电烙铁一个4. 焊锡、松香等5. 实验用标准数字万用表一台6. 螺丝刀、镊子、剪刀等四、DT830B数字万用表的安装口）、液晶屏及表笔等组成，整机安装流程见图。

1、安装步骤1）印制电路板的安装印制板是双面板，板的A面是焊接面，中间圆形印制铜导线是万用表的功能、量程转换开关电路，如果被划伤或有污迹，对整机的性能会影响很大，必须小心加以保护。

安装元件:将“DT830B元件清单”上所有元件顺序插焊到印制电路板相应的位置上。

安装步骤：（1）安装电阻、电容、二极管等。

安装电阻、电容、二极管时，如果安装孔距＞8mm，可进行卧式安装，如果孔距＜5mm、应进行立式安装。

（2）一般额定功率在1/4w以下的电阻可贴板安装，立装电阻和电容元件与PCB板的距离一般为0～3mm。

（3）安装电位器、三极管插座。

三极管插座装在A面，而且应使定位凸点与外壳对准、在B面焊接。

（4）安装保险座、插座、R0、弹簧。

焊接点时，注意焊接时间要足够但不能太长。

面壳平面向下置于桌面，从旋纽圆孔两边垫起约5mm。

将液晶屏放入面壳窗口内，白面向上，方向标记在右方。

平面向下；用镊子把导电胶条放入支架两横槽中，注意保持导电胶条的清洁。

3）旋纽安装方法：V型簧片装到旋纽上，共六个。

装完簧片把旋纽翻面，将两个小弹簧蘸少许凡士林放入旋纽两个孔，在把两小钢珠放在表壳合适的位置上。

DT830B数字万用表安装与调试指导书一、目的通过数字万用表的安装与调试，了解数字万用表的特点，熟悉装配数字万用表的基本工艺过程，掌握基本的装配技艺，掌握了电子元器件的辨别和检测方法，较全面地锻炼基本操作技能学习整机的装配工艺；培养动手能力及严谨的工作作风。

二、内容1、数字万用表简单的工作原理。

2、元件检测方法描述。

3、安装、调试、故障检测及排除的简单过程。

4、学会对简单的电路板焊接以及实际操作动手5、认识液晶显示器件。

6、安装制作一台数字万用表。

三、器材1．DT830B数字万用表散件一套2. 万用表装配说明书、使用说明书3. 电烙铁一个4. 焊锡、松香等5. 实验用标准数字万用表一台6. 螺丝刀、镊子、剪刀等四、DT830B数字万用表的安装口）、液晶屏及表笔等组成，整机安装流程见图。

1、安装步骤1）印制电路板的安装印制板是双面板，板的A面是焊接面，中间圆形印制铜导线是万用表的功能、量程转换开关电路，如果被划伤或有污迹，对整机的性能会影响很大，必须小心加以保护。

安装元件:将“DT830B元件清单”上所有元件顺序插焊到印制电路板相应的位置上。

安装步骤：（1）安装电阻、电容、二极管等。

安装电阻、电容、二极管时，如果安装孔距＞8mm，可进行卧式安装，如果孔距＜5mm、应进行立式安装。

（2）一般额定功率在1/4w以下的电阻可贴板安装，立装电阻和电容元件与PCB板的距离一般为0～3mm。

（3）安装电位器、三极管插座。

三极管插座装在A面，而且应使定位凸点与外壳对准、在B面焊接。

（4）安装保险座、插座、R0、弹簧。

焊接点时，注意焊接时间要足够但不能太长。

面壳平面向下置于桌面，从旋纽圆孔两边垫起约5mm。

将液晶屏放入面壳窗口内，白面向上，方向标记在右方。

平面向下；用镊子把导电胶条放入支架两横槽中，注意保持导电胶条的清洁。

3）旋纽安装方法：V型簧片装到旋纽上，共六个。

装完簧片把旋纽翻面，将两个小弹簧蘸少许凡士林放入旋纽两个孔，在把两小钢珠放在表壳合适的位置上。

DT830B数字万用表实训教材2011-11-23目录一、元件认识4二、DT830B数字万能表的原理框图6三、主要电路工作原理简单分析9四、DT830B数字万能表组装过程10（一）、整机安装的流程图11（二）印制板（PCB）的安装要求及步骤11（三）PCB板上的元器件安装总体过程示意图12（四）液晶屏的安装12（五）转换开关的安装13五、DT830B数字万用表的调试、校准及故障维修16（一）正常显示测试17（二）校准17六、DT830B数字万用表的技术参数19七、DT830B数字万用表的使用方法20八、DT830B数字万用表的实训知识问答21九、附录22附录1、PCB板安装图附录2、元件清单附录3、整机原理图实训产品简介DT830B万用表是一种常用的万用表，它的技术成熟，采用单板结构结构合理，安装简单。

主电路采用典型数字集成电路ICL7106，采用COB封装，性能稳定。

DT830B万用表具有精度高、输入电阻大、读数直观、功能齐全、体积小巧等优点。

此表为3(1/2)位液晶显示。

最大读数“1999”，该表能自动显示极性，超量程仅最高位显示“1”。

它能测量交流电压、直流电压与电流、电阻，并能对二极管、三极管进行测试。

所谓三位半数字也叫3 1/2位（读做三又二分之一位），我们知道，一个模拟量，经过量化，转换成数字后，其所表示的精度是跟该数字的位数有关系的，数字位数越多，越接近原始值，越精确（这是一般而言，不考虑其它情况，如果量化后的数值为1.00000V的话，用一位表示与用N位表示是一样的(:）。

所以一般情况下，位数越多，就越精确，也就是四位半比三位半更精确。

一、实训目的通过制作及调试具有一定功能和应用价值的一个具体产品，提高学生学习兴趣，增强动手能力，启迪学生的创新思维，培养学生分析问题和解决问的综合能力。

实训教学是理论联系实际的主要形式，是实施“教、学、做合一”教学理念的重要手段也是培养学生技术应用能务和实际操作技能的根本途径。

830数字万用表原理、组装与调试实践目的830数字万用表是一种LCD数字显示多功能、多量程的31/2位便携式电工仪表，可以测量直流电流（DCA）、交直流电压（ACV）、电阻值和晶体管共射极直流放大系数h FE和二极管等。

通过对830数字万用表的安装、焊接、调试，可了解830数字万用表装配的全过程，掌握元器件的识别、测试及整机装配和调试工艺。

实践要求1.掌握830数字万用表的工作原理；2.对照原理图，看懂830数字万用表的装配接线图；3.对照原理图、PCB，了解调830数字万用表的电路符号、元件和实物；4.根据技术指标测试各元器件的主要参数；5.掌握830数字万用表调试的基本方法，学会排除焊接和装配过程中出现的故障。

6.掌握830数字万用表的使用方法。

7.掌握一定的用电知识及电工操作技能。

8.学会使用一些常用的电工工具及仪表，如尖嘴钳、剥线钳、万用表等。

9.养成严谨、细致的工作作风。

数字万用表简介830数字万用表以集成电路7106为核心，电路简洁、功能齐全、体积小巧、外观精致，便于携带。

其主要技术指标如表所示。

表数字万用表主要技术指标一般特性直流电流显示31/2位LCD自动极性显示量程分辩力精度超量程显示最高位显示“1”其它位空白200uA %读数.3字最大共模电压500V峰值2000uA 1uA %读数.3字储存环境-15°C至50°C20mA 10uA %读数.3字温度系数小于×准确度/°C200mA 100uA %读数5字电源9V叠层电池10A 10mA %读数10字外形尺寸128×75×24mm交流电压直流电压量程分辩力精度量程分辩力精度200V 100mV %读数10字200mV %读数2字750V 1V %读数10字2000mV 1mV %读数3字电阻20V 10mV %读数3字量程分辩力精度200V 100mV %读数3字200ΩΩ%读数10字1000V 1V %读数3字2000Ω1Ω%读数2字晶体管检测20KΩ10Ω%读数2字量程测试电流开路电压/测试电压200KΩ100Ω%读数2字二极管2000KΩ1KΩ%读数2字三极管Ib=10uA Vce=3V数字万用表工作原理DT830B数字万用表以大规模集成电路7106为核心，其原理框图如图所示。

年级：班组：姓名：学号：DT830B 数字万用表装配实验报告实验日期：实验名称：DT830B 数字万用表装配一：实验目的1、通过DT830B 数字万用表装配实验，进一步加深对数字万用表电路原理的认识，能熟练的测量各种物理量。

2、了解ICL7106的各个引脚和他的数模转换功能。

3、了解液晶显示的原理和使用方法。

4、初步学会通过电路图焊接电路板。

掌握一些简单的电路焊接工艺。

5、了解各种测试仪器的用法并样品进行测试和矫正二：实验器材1、DT830型31/2位数字万用表的各种零配件和相关的材料说明。

见DT830B元件清单（一）和DT830B元件清单（二）。

2、焊接电路板所需的烙铁和锡以及松香。

3、一个标准的数字万用表、螺丝刀、镊子、刀片等。

三：实验原理1、ICL7106原理介绍ICL7106是目前广泛应用的一种3½位A/D转换器，能构成3½位液晶显示的数字电压表。

一、ICL7106的工作原理1. ICL7106的性能特点（1）采用＋7V～＋15V单电源供电，可选9V叠层电池，有助于实现仪表的小型化。

低功耗（约16mW），一节9V叠层电池能连续工作200小时或间断使用半年左右。

（2）输入阻抗高（1010Ω）。

内设时钟电路、＋2.8V基准电压源、异或门输出电路，能直接驱动3½位LCD显示器。

（3）属于双积分式A/D转换器，A/D转换准确度达±0.05％，转换速率通常选2次／秒～5次／秒。

具有自动调零、自动判定极性等功能。

通过对芯片的功能检查，可迅速判定其质量好坏。

（4）外围电路简单，仅需配5只电阻、5只电容和LCD显示器，即可构成一块DVM。

其抗干扰能力强，可靠性高。

（5）工作温度范围是0～＋70℃，但受LCD限制，仪表环境温度一般为0～＋40℃，相对湿度不超过80％。

2. ICL7106的引脚功能ICL7106采用DIP －40封装，引脚排列如上图所示。

U +、U －分别接9V 电源（E ）的正、负极。
