《万用表组装与调试》

830数字万用表原理、组装与调试5.1 实践目的830数字万用表是一种LCD数字显示多功能、多量程的3 1/2位便携式电工仪表，可以测量直流电流（DCA）、交直流电压（ACV）、电阻值和晶体管共射极直流放大系数h FE和二极管等。

通过对830数字万用表的安装、焊接、调试，可了解830数字万用表装配的全过程，掌握元器件的识别、测试及整机装配和调试工艺。

5.2 实践要求1.掌握830数字万用表的工作原理；2.对照原理图，看懂830数字万用表的装配接线图；3.对照原理图、PCB，了解调830数字万用表的电路符号、元件和实物；4.根据技术指标测试各元器件的主要参数；5.掌握830数字万用表调试的基本方法，学会排除焊接和装配过程中出现的故障。

6.掌握830数字万用表的使用方法。

7.掌握一定的用电知识及电工操作技能。

8.学会使用一些常用的电工工具及仪表，如尖嘴钳、剥线钳、万用表等。

9.养成严谨、细致的工作作风。

5.3 .830数字万用表简介830数字万用表以集成电路7106为核心，电路简洁、功能齐全、体积小巧、外观精致，便于携带。

其主要技术指标如表5.1所示。

表5.1 830数字万用表主要技术指标一般特性直流电流显示 3 1/2位LCD自动极性显示量程分辩力精度超量程显示最高位显示“1”其它位空白200uA 0.1uA ±1.0%读数±.3字最大共模电压500V峰值2000uA 1uA ±1.0%读数±.3字储存环境-15°C至50°C 20mA 10uA ±1.0%读数±.3字温度系数小于0.1×准确度/°C 200mA 100uA ±1.5%读数±5字电源9V叠层电池10A 10mA ±2.0%读数±10字外形尺寸128×75×24mm 交流电压直流电压量程分辩力精度量程分辩力精度200V 100mV ±1.2%读数±10字200mV 0.1mV ±0.5%读数±2字750V 1V ±1.2%读数±10字2000mV 1mV ±0.5%读数±3字电阻20V 10mV ±0.5%读数±3字量程分辩力精度200V 100mV ±0.5%读数±3字200Ω0.1Ω±1.0%读数±10字1000V 1V ±0.8%读数±3字2000Ω1Ω±1.0%读数±2字晶体管检测20KΩ10Ω±1.0%读数±2字量程测试电流开路电压/测试电压200KΩ100Ω±1.0%读数±2字二极管 1.4mA 2.8V 2000KΩ1KΩ±1.0%读数±2字三极管Ib=10uA Vce=3V5.4 830数字万用表工作原理DT830B数字万用表以大规模集成电路7106为核心，其原理框图如图5.1所示。

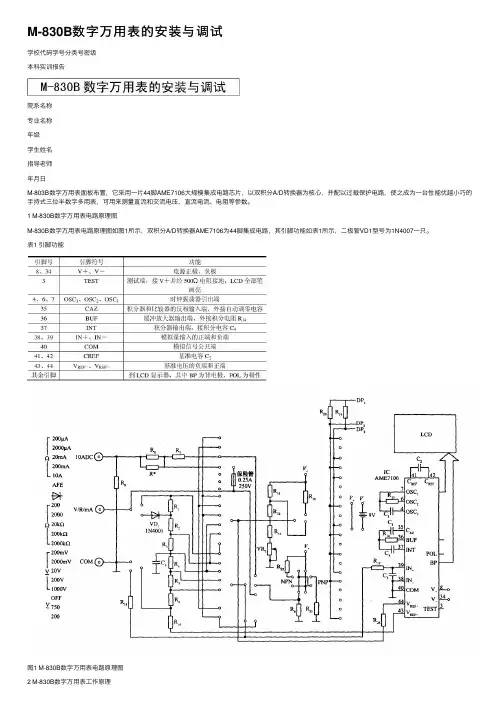

M-830B数字万⽤表的安装与调试学校代码学号分类号密级本科实训报告院系名称专业名称年级学⽣姓名指导⽼师年⽉⽇M-803B数字万⽤表⾯板布置，它采⽤⼀⽚44脚AME7106⼤规模集成电路芯⽚，以双积分A/D转换器为核⼼，并配以过载保护电路，使之成为⼀台性能优越⼩巧的⼿持式三位半数字多⽤表，可⽤来测量直流和交流电压、直流电流、电阻等参数。

1 M-830B数字万⽤表电路原理图M-830B数字万⽤表电路原理图如图1所⽰，双积分A/D转换器AME7106为44脚集成电路，其引脚功能如表1所⽰，⼆极管VD1型号为1N4007⼀只。

表1 引脚功能图1 M-830B数字万⽤表电路原理图2 M-830B数字万⽤表⼯作原理虽然数字万⽤表种类很多，但基本⼯作原理则是⼤同⼩异。

都是把被测的模拟量转化成数字量显⽰。

所以最关键的是模数转换电路。

它主要由直流数字电压表DVM(Digital Vo1tMeter)，它由阻容滤波器、前置放⼤器、模数转换器A／D(Anal0g⼀to—Digital)、发光⼆极管显⽰器LED(LiGht EnittingDiode)或液晶显⽰器LCD(Light Crystal Disdiay)及保护电路等组成。

在数字电压表的基础上再增加交流⼀直流转换器AC／DC、电流⼀电压转换器I／v和电阻⼀电压转换器Ω／V，就构成了数字万⽤表的基本部分。

当然，由于具体结构的不同，功能的强弱不同，每种表还有其各⾃复杂程度不同的特殊附加电路。

3直流电流档、直流电压档、电阻档及交流各档位的⼯作原理数字万⽤表的表头为200mV的双积分式电压表，其输⼊阻抗很⾼。

在电压表头的基础上，⽤电压表头测量电流取样电阻上的电压，可以构成了不同量程的直流电流表。

在电压表头的基础上，⽤电压表头测量串联分压取样电阻上的电压，可以构成了不同量程的直流电压表。

数字万⽤表是有源的，内部具有有源放⼤器。

利⽤运算放⼤器的R/V转换电路，可以构成线性欧姆表。

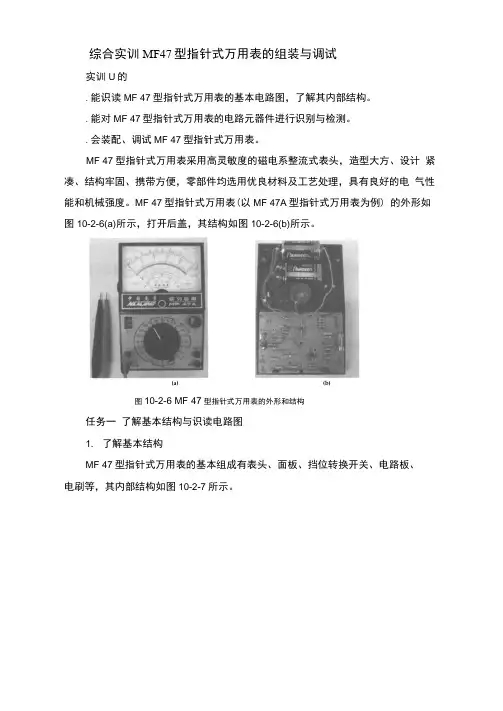

综合实训MF47型指针式万用表的组装与调试实训U的.能识读MF 47型指针式万用表的基本电路图，了解其内部结构。

.能对MF 47型指针式万用表的电路元器件进行识别与检测。

.会装配、调试MF 47型指针式万用表。

MF 47型指针式万用表采用高灵敏度的磁电系整流式表头，造型大方、设计紧凑、结构牢固、携带方便，零部件均选用优良材料及工艺处理，具有良好的电气性能和机械强度。

MF 47型指针式万用表(以MF 47A型指针式万用表为例) 的外形如图10-2-6(a)所示，打开后盖，其结构如图10-2-6(b)所示。

(a) (b)图10-2-6 MF 47型指针式万用表的外形和结构任务一了解基本结构与识读电路图1. 了解基本结构MF 47型指针式万用表的基本组成有表头、面板、挡位转换开关、电路板、电刷等，其内部结构如图10-2-7所示。

图10-2-7 MF 47型指针式万用表内部结构本实训项LI中的面板、表头、挡位转换开关、电刷、挡位牌等在套件中已经做成一体，不需要再组装。

2. 识读电路图MF 47型指针式万用表的电路图如图10-2-8所示。

该电路图主要山表头部分、直流电流测量部分、交/直流电压测量部分、直流电阻测量部分、三极管放大倍数测量部分等组成。

组成电路的主要元器件有：电阻、电位器、二极管、电容器、分流器等。

，小提示：电路图中电阻阻值单位未注明者，单位均为Q,功率未注明者均为1 /4Wo 任务二元器件的识别与检测1. 识别元器件实训前读者可对应表10-2-1逐一对元器件进行识别。

2. 元器件简易检测主要元器件的检测方法如下。

电阻器：主要会识读其标称阻值并用万用表测量其实际阻值。

二极管:①二极管正、负极性识别。

有一条色带标志的一端为二极管的负极，另一端为二极管的正极。

②用万用表测量判断二极管质量。

一般二极管的正向电阻较小，反向电阻较大。

电位器：①检测其标称阻值（指电位器的1、3两端）是否正常。

②判断其质量好坏。

一 安装焊接技术
安装与焊接质量直接影响到电子产品的性能 （如准确度、灵敏度、稳定性、可靠性等），有时 因为虚焊、焊点脱落等原因造成电子产品无法正常、 稳定工作。
一 安装焊接技术
大批量工业生产中一般采用自动安装与焊接，实验、 试制以及小批量生产时往往采用手工安装与焊接。
电子元件安装与焊接技术是电子工作者必须掌握的 基本技能，需要多多练习、熟练掌握。
二 万用表装配
3. 装配注意事项
安装元件以及连线时，一定要弄准其位置，确保正确无误。 要确保焊接质量，不要出现虚焊，焊点要牢固可靠。
二 万用表装配
3. 装配注意事项
各元件的引线不要相碰，以免改变电路特性，出现不良后果。 对于有极性的元件，一定要弄清楚其极性及在线路中的位置。
二 万用表装配Biblioteka 3. 装配注意事项对于表头不要随意打开，以免损坏表头。 电阻的阻值和电容的容量标识向外，以便查对和维修更换。
二 万用表装配
3. 装配注意事项
万用表的体积较小，装配工艺要求较高。元器件焊接时要 紧凑，否则可能造成焊接完成后无法盖上后盖。 内部连线要排列整齐，不能妨碍转换开关的转动。
三 万用表调试
电路板装盒后，表头负端（黑线）不焊接， 将数字万用表拨至20K档，数字表红表笔接图中 的A点，黑表笔接表头负端（黑线），调整电位 器WH2，使数字表显示2.5K，则基本校准。
三 万用表调试
将基本调试正常的万用表从电流档开始逐档检测（满刻度）。 检测时应从最小档位开始，首先检测直流电流档，而后直流 电压档、交流电压档，电阻档及其它。 各档位符合要求后，该表即可投入正常使用。
万用表装配 与调试方法
装配前，应该对万用表的基本原理和基本测量 线路以及仪表的性能有一定了解，还应有一定的焊 接技能，并且了解各元件的作用。

去 元 元 焊元元 氧 件 件 接件件 化 弯 读 练插测 层 制 数 习放量
32
清除元件表面的氧化层
左手捏住电阻或其他元件的本体，右 手用锯条轻刮元件脚的表面，左手慢 慢地转动，直到表面氧化层全部去除。
33
元件脚的弯制成形1
错 直接从元件 根部，将元 件脚弯制成形
yes
用镊 子夹住元件根 部，将元件脚 弯制成形
54
晶体管座焊片的安装1
用尖嘴钳把 毛刺锉掉
55
晶体管座焊片的安装2
焊片头部应完 全浸入管座孔 内，不得超出
管座的侧面
插到底，不松动， 把下部要焊接的
部分折平 56
晶体管座焊片的安装3
晶体管插座
晶体管座 焊片 6片
57
注意 2
我生气了
对不起
我不喜欢这
58
注意 3
电路板焊接完毕后，用橡皮 将三圈导电环上的松香、汗 渍等残留物擦干净。否则易 造成接触不良。
？？？Ω
将胶带轻轻贴在纸 上，把电阻插入， 贴牢，写上电阻值
39
2 焊接
焊锡 丝 加热中要 把斜面靠 在元件脚 上使加热 面积最大
焊点高2～3mm 直径与焊盘一 致脚高出0.5mm
40
焊点的正确形状1
41
焊点的正确形状2
42
电阻的排列方向 竖排粗环在上，
横排粗环在右
圆缺口朝下
43
线路板正面元件的安装
MF47 万用表安装与调试
1
MF47 万用表简述
2
电工实习的目的及意义
现代生活离不开电，我们每个人都必 须掌握一定的用电知识及电工操作技能。
通过电工实习可使我们学会一些常用 电工工具、仪表、开关元件等的使用方法 及工作原理。

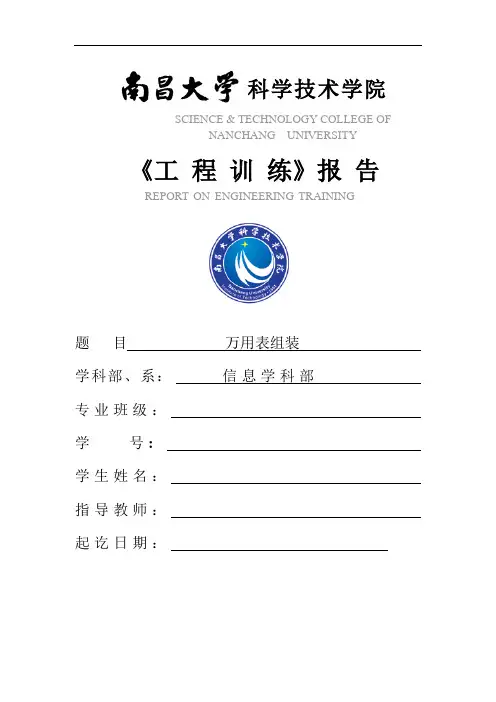

科学技术学院SCIENCE & TECHNOLOGY COLLEGE OFNANCHANG UNIVERSITY《工程训练》报告REPORT ON ENGINEERING TRAINING题目万用表组装学科部、系：信息学科部专业班级：学号:学生姓名：指导教师：起讫日期：摘要通过本次万用表的焊接与安装实习，了解万用表的工作原理，在此基础上学会万用表的安装、调试、使用，并学会排除一些万用表的常见故障。

MF47型万用表是一种磁电式仪表，是我们生活及工作和学习上常用的测量工具，而且万用表对我们今后的电子制作以及电子产品的检修都是不可或缺的仪器。

此外指针式万用表原理简单，操作也很方便。

利用一只灵敏的磁电式直流电流表（微安表）做表头，表头上并联一些电阻进行分流或降压。

各档通过并联分流，串联分压的原理来测量电阻的阻值，电流及电压的大小。

可通过原理图来计算各档位串联或并联的电阻的大小，然后便可很容易分配电阻的使用，方便万用表的组装。

调试过程中要先调电阻再接表头否则装好的万用表会有一定的误差。

安装万用表的元器件都必须要焊接在电路板上，所以电子元件的辨识与检测和焊接技术特别重要，学会辨识和检测一般元器件，如电阻，电容及二极管，分清其极性，往电路板上插元件时要小心不要插错元件。

焊点质量的高低直接影响万用表组装的好坏，此外还要学会用电烙铁来装拆元件，和修理电路板。

关键词器件识别工作原理制作安装调试使用目录摘要 (I)第一章万用表的结构和原理图1.1 万用表的原理图 (1)1.2各个档位原理图 (1)第二章焊接电路板的注意事项和方法 (5)2.1 注意事项 (5)2.2焊接方法 (7)2.3错焊元件的拔除 (8)第三章万用表的组装与调试 (8)3.1 安装前的准备工作 (8)3.2 万用表的组装 (9)3.3 万用表的调试 (10)第四章技术分析和故障分析 (11)4.1装配调试过程中的技术分和故障分析 (11)训练心得 (12)参考文献 (12)第一章：万用表的结构和原理图专业：电子112 学号：学生姓名：肖军平指导教师：黄仁如谭菊华1.1万用表的原理图本图中凡电阻阻值未注明者为Ω,功率为注明者为1/4w图1.1.1 MF47万用表原理图1.2各个档位原理图1、直流电流档a、50uA的电流档由46.2uA表头，电位器WH1,电位器WH2，R2，组成；b、0，25v的电压档由50uA的电流档串联R22组成。

实训报告MF47型万用表的组装与调试班级：电气G111姓名：阚鼎鼎学号：111611121一、实训目的、任务、MF47型万用表技术指标1.实验目的a.熟悉手工焊锡的常用工具的使用及其维护与修理。

b.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。

熟悉电子产品的安装工艺的生产流程。

c.熟悉常用电子器件的类别、规格、性能及其使用范围，能查阅有关的电子器件。

d.能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表。

e.了解电子产品的焊接、调试与维修方法。

2. 实验任务零件焊接组装调试维修合格产品3.主要的技术性能a.仪表的测量范围即准确等级b.外型尺寸：165x112x49mm二、MF47型万用表的原理与设计1．直流电流档的原理图设计与计算注： 在测量电流时（50μA 除 外）开关闭合，在测量其它开 关时则打开。

Ω=⨯=600010A 500.3V 6-μ总RΩ=⨯=06.010500mA 0.3V 3-1RΩ=-=-⨯=54.006.06.010500mA 0.3V 13-2R RΩ=--=--⨯=4.554.006.061050mA 0.3V213-3R R R Ω=Ω---=---⨯=544.554.006.060105mA 0.3V 3213-4R R R RΩ=Ω----=----⨯=540544.554.006.0600100.5mA 0.3V43213-5R R R R RΩ=Ω--=--=31006002300600060023006总R R2．直流电压档的原理图设计与计算直流电源灵敏度：Ω=⨯-K A V 20105016μ0.25V ⨯20K Ω=5K Ω 1⨯20K Ω=20K Ω 2.5⨯20K Ω=50K Ω 10⨯20K Ω=200K Ω50⨯20K Ω=1000K Ω 250⨯20K Ω=5000K Ω 500⨯20K Ω=1000K Ω 1000⨯20K Ω=20000K Ω3 .交流电压档的原理图设计与计算直流电源灵敏度：Ω=K AV 25041μ250A μ⨯0.445=111.25mA 2.3K ∥1.88K+A D =12K 10⨯20K Ω=40K Ω 50⨯4K Ω=200K Ω 250⨯4K Ω=1000K Ω 500⨯4K Ω=2000K Ω 1000⨯4K Ω=4000K Ω4.欧姆档的原理图设计与计算x1、x10、x100、x1K 是由1.5V 电源供电， x10K 是由9V 电源 和1.5V 电源串联供电a. x1 表头1.5V+ 导电环2 20K 3.3K 12K 1.5V- 15Ωb. x10 表头1.5V+ 导电环2 20K 3.3K 12K 1.5V-165Ωc. x100 表头1.5V+ 导电环2 20K 3.3K 12K 1.5V-1.78KΩd.x10K 表头9V+ 3.3K 12K 1.5V- 1.5V+ 导电环1 160K 9V-三、MF47型万用表的组装与调试1 .万用表的组装a. 按照实验原理图将电阻器准确装人规定位置。

830数字万用表原理、组装与调试实践目的830数字万用表是一种LCD数字显示多功能、多量程的31/2位便携式电工仪表，可以测量直流电流（DCA）、交直流电压（ACV）、电阻值和晶体管共射极直流放大系数h FE和二极管等。

通过对830数字万用表的安装、焊接、调试，可了解830数字万用表装配的全过程，掌握元器件的识别、测试及整机装配和调试工艺。

实践要求1.掌握830数字万用表的工作原理；2.对照原理图，看懂830数字万用表的装配接线图；3.对照原理图、PCB，了解调830数字万用表的电路符号、元件和实物；4.根据技术指标测试各元器件的主要参数；5.掌握830数字万用表调试的基本方法，学会排除焊接和装配过程中出现的故障。

6.掌握830数字万用表的使用方法。

7.掌握一定的用电知识及电工操作技能。

8.学会使用一些常用的电工工具及仪表，如尖嘴钳、剥线钳、万用表等。

9.养成严谨、细致的工作作风。

数字万用表简介830数字万用表以集成电路7106为核心，电路简洁、功能齐全、体积小巧、外观精致，便于携带。

其主要技术指标如表所示。

表数字万用表主要技术指标一般特性直流电流显示31/2位LCD自动极性显示量程分辩力精度超量程显示最高位显示“1”其它位空白200uA %读数.3字最大共模电压500V峰值2000uA 1uA %读数.3字储存环境-15°C至50°C20mA 10uA %读数.3字温度系数小于×准确度/°C200mA 100uA %读数5字电源9V叠层电池10A 10mA %读数10字外形尺寸128×75×24mm交流电压直流电压量程分辩力精度量程分辩力精度200V 100mV %读数10字200mV %读数2字750V 1V %读数10字2000mV 1mV %读数3字电阻20V 10mV %读数3字量程分辩力精度200V 100mV %读数3字200ΩΩ%读数10字1000V 1V %读数3字2000Ω1Ω%读数2字晶体管检测20KΩ10Ω%读数2字量程测试电流开路电压/测试电压200KΩ100Ω%读数2字二极管2000KΩ1KΩ%读数2字三极管Ib=10uA Vce=3V数字万用表工作原理DT830B数字万用表以大规模集成电路7106为核心，其原理框图如图所示。

dt830万用表的组装调试流程及注意事项Assembling and debugging process of DT830 digital multimeter and precautions to be takenThe DT830 digital multimeter is a versatile instrument used for measuring multiple electrical parameters such as voltage, current, resistance, and continuity. It is widely used in various fields, including electronics, electrical engineering, and household applications. To ensure accurate measurements and proper functioning of the meter, it is crucial to follow the correct assembly and debugging process while being mindful of some important precautions.Assembly Process:1. Start by carefully unpacking the components of the DT830 digital multimeter kit. Ensure that all the required components are present and undamaged.2. Begin assembling by connecting the LCD (Liquid Crystal Display) module to the main PCB (Printed Circuit Board).Ensure that the connections are secure and properly aligned.3. Proceed with attaching other modules such as rotary switch, buttons, ports, and indicators according to the instructions provided in the user manual or assembly guide.4. Take care while soldering electronic components onto the PCB. Follow standard soldering practices to avoid any damage or loose connections.5. After completing the assembly process, double-check all connections and fixings to ensure everything is securely in place.注意事项：1. 在组装过程中，要确保操作环境干净、整洁，并防止静电干扰。

安装电路板
1
安装电路板
将电路板插槽对齐并轻轻放置在合适的位置。
2
固定电路板
使用螺丝或夹子等方式，稳固地固定电路板。
3
连接元件
连接电路板上的各个元件，确保连接牢固、无误。
安装外壳
1
安装外壳
将外壳套在整个组装好的部分上。
2
固定外壳
使用螺丝或卡扣等方式，固定外壳以确保稳定性。
3
安装电池
将电池放置在外壳中的电池槽中，确保正确安装。
结束
恭喜您！您已成功组装完毕。现在可以开始万用表的安装和使用方法，以及各种功能和应用。
万用表组件说明书
提供万用表组件的详细规格和安装步骤。
万用表维修手册
包含维修万用表的常见问题和解决方法。
《万用表组装步骤》PPT 课件
通过本课件，您将全面掌握万用表组装的步骤。了解所需材料、工具，并学 习如何正确组装和测试万用表，让您成为万用表组装的专家！
材料准备
万用表组件
准备一个万用表组装所需的主体组件。
配件
检查所需配件是否齐全，并确保质量良好。
工具
准备需要使用到的工具，如螺丝刀、扳手等。
确定零件
1
标识零件
用标签、图示或颜色标识每个零件，以便容易辨认和安装。
2
核对清单
核对了已拥有的零件，确保没有遗漏，并且所有零件都符合要求。
组装表盘
1
安装表盘
将表盘固定在表身上，确保与组件的连接正确无误。
2
固定表盘
使用螺丝或卡扣等方式，固定表盘在适当的位置。
3
安装指针
将指针轻轻插入表盘上，确保位置准确且安全。
测试万用表
1
连接测试电路

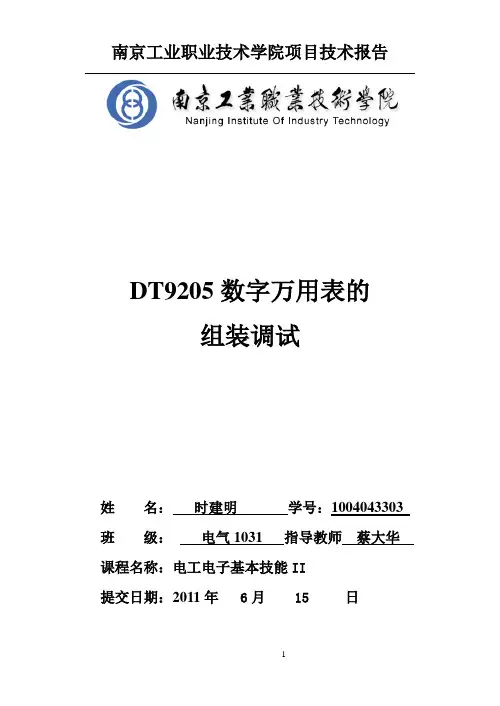

DT9205数字万用表的组装调试姓名：时建明学号：1004043303 班级：电气1031 指导教师蔡大华课程名称：电工电子基本技能II提交日期：2011年 6月 15 日概要数字万用两大部分组成，即中输入与变换部分和A\D转换器电路与显示部分。

输入与变换部分，主要通过电流-电压转换器（I/V），交-直流转换器（AC/DC），电阻-电压转换器（R/V）,电容-电压转换器（C/V），将各个测试量转换成直流电压量，在通过量程选择开关，经放大或衰减电路送入A/D转换器后进行测量。

A/D转换器电路与显示部分其构成作用与直流数字电压表的电路相同。

所以数字万用表是以直流数字电压白哦作基本表，配之与呈线性交换的直流电压、电流，交流电压、电流，欧姆、电容变换器，既能将会各自相对应的电参量高标准确度地用数字显示出来。

目录概要................................... (2)前言....................................... (5)第一章手工焊接基本工艺 (6)1．1 元器件引线的成型................ (6)1．2 搪锡技术...................... .. (7)1．3 手工焊接与实用锡焊技能 (8)1．4 实用拆焊技能..................... .. (9)第二章常用装配工具与准备工艺 (11)2．1 常用装配工具的使用 (11)2．2 导线的加工. (12)2．3 元器件的成型工艺 (12)2．4 元器件的插装工艺.................. . .. (13)第三章常用元器件的识别与检测 (14)3．1 电阻器的识别与检测 (14)3．2 电容器的识别与检测..... ... .... .... .. (17)3．3 半导体二极管的识别与检测 (19)3．4 半导体三极管的识别与检测............ .. (25)3．5 集成电路的识别与检测 (31)第四章声光报警电路...................... . (40)4．1 声光报警电路的原理 (40)4．2 声光报警电路的组装........ ........ . (40)4．3 声光报警电路的调试 (40)第五章 DT9205万用表的组装............ (35)5．1 DT9205万用表的原理 (35)5.1.1 DT9205万用表直流电压档的工作原理5.1.2 DT9205万用表直流电流档的工作原理5.1.3 DT9205万用表交流电压档的工作原理5.1.4 DT9205万用表电阻档的工作原理5.1.5 DT9205万用表测量电容的工作原理5．2 DT9205万用表的组装.. ..... ........ (47)5．3 DT9205万用表的调试.......... (49)结论............................. ... .......... .. (51)致谢.............................. .......... .. (52)参考文献........................................ .. (53)附录一........................................ . (54)前言通过几个星期的电子实习，使我对电子元件及数字万用表的装机与调试有一定的感性和理性认识，打好了日后学习电子技术课的入门基础。

. . . . . . 资.料 . .. 任务4－DT9205A数字万用表的组装与调试 4.1 学习目标 【知识目标】 ➢ 掌握DT9205A数字万用表的电路组成。 ➢ 掌握数字万用表中各部分电路的作用。 ➢ 掌握数字万用表的各功能转换电路原理。 ➢ 了解数字万用表中核心电路（DVM）的工作过程及ICL7106A的引脚功能。

【技能目标】 ➢ 学会DT9205A数字万用表中各类元器件的质量检测。 ➢ 学会按照工艺要求安装电路与组装结构。 ➢ 掌握复杂电子设备装配方法与操作使用。 ➢ 初步掌握复杂电子设备的调试技能与故障排除方法。

4.2 工作任务

4.2.1 任务名称 任务名称：DT9205A数字万用表的组装与调试。产品实样如图4-1所示。 该项任务是通过DT9205A数字万用表中各类元器件的质量检测，安装工艺，电路安装，结构组装，产品调试等，掌握复杂电子设备的装配方法与调试技能。

图4-1 DT9205A数字万用表实样 . . . .

. . 资.料 . .. 4.2.2 任务背景 数字万用表也称数字多用表（DMM，Digital Multi-Meter），是一种十分常用而又非常典型的电子设备，具有测试功能多、准确度高、测量速度快、过载能力强、输入阻抗大、功耗低、读数方便等特点。可以用来直接测量直流电压（DCV），交流电压（ACV），直流电流（DCA），交流电流（ACA），电阻（Ω），电容（C），二极管正向压降（UF），三极管电流放大倍数（hFE

）

等，还可以通过功能扩展后用来测量电感（L）、频率（f）、温度（T）等参数，是广大电子设备装配与调试岗位的工作人员及电工与电子爱好者必备的电子测量仪表。 数字万用表的种类很多，市场上能见到不同品牌与型号的数字万用表可达上百种，但基本组成与测量原理是相同的，其中DT9205A是一款基本功能完善、价格低廉、便于安装与调试，具有较高性价比的数字万用表，深受广大电子技术人员的喜爱，成为高级电子产品的学习与装调训练的首选。

弹簧和钢珠 要小心滚掉
元件1
电阻 共28只 分流器 1只
电位器 1只
元件 2
二极管 4只
保险丝夹 2只
电解电容 1只
保险丝管 1只
＋－
连接线
零配件 1
5根
表棒
1付
MF47线路板
1块
零配件2
档位开关大旋钮
Ω
面板
表头
零配件 3
电位器小旋钮 1个
含电池盖板
晶体管插座 1个
表箱一 个
零配件4
电池正、负极片
大约1- 2 mm
镊子
元件脚的弯制成形2
根据印刷电路孔距而定
别太短
引脚的弯曲
用手捏住起子与引脚的交点，将引 脚沿起子弯成圆形，脚的跨距与孔
＋
－
1只
3只
档位板铭牌
1块
零配件5
晶体管插片
6片
输入插管 4只
标准件
螺钉M3×8 自攻4只
螺钉 M4×12 1只
弹簧
2只
钢珠Φ4
2只
第二步：二 极 管、电容、电阻的 认识
注意
元件的大小与极 性一定不能弄错
测量二极管的极性
Ω
×1K
Ω
×1K
二极管极性判断2
相当于电池正极
-
-
R0
+
+
SA
R1
RP
万用表的种类2
虚拟式
被测物体
电量与非电量
数模/模数转换
指针式万用表的组成
• 万用表由机械部分、显示部分、与电器部分三大部分组成，机 械部分包括：外壳、档位开关旋钮及电刷等部分组成，显示部 分是表头，电器部分由测量线路板，电位器，电阻，二极管， 电容等部分组成

830B型数字万用表的安装与调试指南一．实验目的1.了解830B数字王永标的基本结构原理。

2.认识并测量元器件，了解元器件标识的意义。

3.对照原理图和印制电路板图，理解电路组装工艺。

4.调试并检测各部分电路功能和质量，提高综合安装测试技能。

二．实验基本原理1、双积分A／D转换器模数转换器(A/D C)是将模拟量电压转换成相应的数字量的集成电路，是对模拟量电信号进行数字化输入和处理(如计算机数据采集与处理)的关键器件。

双积分(双斜率)型A／D是集成电路A/D C产品中的一大系列。

它虽有转换时间长的缺点，却有其它类型产品所不具备的抗扰性强、精度高的优点。

尤其当选择积分时间恰为工频电压周期(20mS)整数倍的时候，它所表现出来的对工频电网电压的电磁干扰的强大抑制能力是任何它种A/D C所无法与之媲美的。

因而，双积分A/D C最适合应用于各类直读式数字仪表。

7106是该系列产品中一种适用于袖珍型、便携型仪表的产品。

它专门设计的输出电路可直接驱动LCD(液晶显示器)，耗电极省。

7106的主要特点还有：单电源供电，且电压范围较宽。

规定为7~15V，故可使用9V叠层电池供电，以实现仪表的袖珍化；输入阻抗高，典型值为109Ω；利用内部模拟开关实现自动调零与极性转换。

7106的转换速度为1~15次/秒，通常选用2.5～5次/秒。

7106各引出脚的名称及在典型应用中的电路接线，如图1示。

其中，A1～G1；A2～G2，A3～G3，分别输出个位(Unit)，十位(Ten)，百位(Hundred)数码段的笔划段驱动信号，接于LCD显示器（LED亦同)。

AB4输出千位的笔划驱动信号，接千位的b，c两笔划。

其余各引脚简介如下（以MQFP封装为例）：POL（27）——负极性指示输出端，接千位的g段，POL输出为低电位时显示负号。

BP（26）——液晶显示器背面公共电极的驱动端，简称“背电极”。

OSC1、OSC2、OSC3（7,6,4）——时钟振荡器引出端（外接时钟或者RC元件）。
