数字万用表原理组装与调试OK

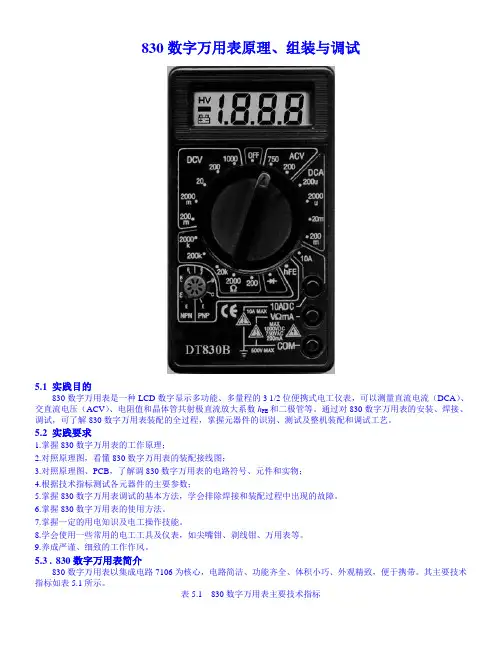

830数字万用表原理、组装与调试5.1 实践目的830数字万用表是一种LCD数字显示多功能、多量程的3 1/2位便携式电工仪表，可以测量直流电流（DCA）、交直流电压（ACV）、电阻值和晶体管共射极直流放大系数h FE和二极管等。

通过对830数字万用表的安装、焊接、调试，可了解830数字万用表装配的全过程，掌握元器件的识别、测试及整机装配和调试工艺。

5.2 实践要求1.掌握830数字万用表的工作原理；2.对照原理图，看懂830数字万用表的装配接线图；3.对照原理图、PCB，了解调830数字万用表的电路符号、元件和实物；4.根据技术指标测试各元器件的主要参数；5.掌握830数字万用表调试的基本方法，学会排除焊接和装配过程中出现的故障。

6.掌握830数字万用表的使用方法。

7.掌握一定的用电知识及电工操作技能。

8.学会使用一些常用的电工工具及仪表，如尖嘴钳、剥线钳、万用表等。

9.养成严谨、细致的工作作风。

5.3 .830数字万用表简介830数字万用表以集成电路7106为核心，电路简洁、功能齐全、体积小巧、外观精致，便于携带。

其主要技术指标如表5.1所示。

表5.1 830数字万用表主要技术指标一般特性直流电流显示 3 1/2位LCD自动极性显示量程分辩力精度超量程显示最高位显示“1”其它位空白200uA 0.1uA ±1.0%读数±.3字最大共模电压500V峰值2000uA 1uA ±1.0%读数±.3字储存环境-15°C至50°C 20mA 10uA ±1.0%读数±.3字温度系数小于0.1×准确度/°C 200mA 100uA ±1.5%读数±5字电源9V叠层电池10A 10mA ±2.0%读数±10字外形尺寸128×75×24mm 交流电压直流电压量程分辩力精度量程分辩力精度200V 100mV ±1.2%读数±10字200mV 0.1mV ±0.5%读数±2字750V 1V ±1.2%读数±10字2000mV 1mV ±0.5%读数±3字电阻20V 10mV ±0.5%读数±3字量程分辩力精度200V 100mV ±0.5%读数±3字200Ω0.1Ω±1.0%读数±10字1000V 1V ±0.8%读数±3字2000Ω1Ω±1.0%读数±2字晶体管检测20KΩ10Ω±1.0%读数±2字量程测试电流开路电压/测试电压200KΩ100Ω±1.0%读数±2字二极管 1.4mA 2.8V 2000KΩ1KΩ±1.0%读数±2字三极管Ib=10uA Vce=3V5.4 830数字万用表工作原理DT830B数字万用表以大规模集成电路7106为核心，其原理框图如图5.1所示。

830数字万用表原理、组装与调试5.1实践目的830数字万用表是一种LCD数字显示多功能、多量程的31/2位便携式电工仪表，可以测量直流电流（DCA）、交直流电压（ACV）、电阻值和晶体管共射极直流放大系数h FE和二极管等。

通过对830数字万用表的安装、焊接、调试，可了解830数字万用表装配的全过程，掌握元器件的识别、测试及整机装配和调试工艺。

5.2实践要求1.掌握830数字万用表的工作原理；2.对照原理图，看懂830数字万用表的装配接线图；3.对照原理图、PCB，了解调830数字万用表的电路符号、元件和实物；4.根据技术指标测试各元器件的主要参数；5.掌握830数字万用表调试的基本方法，学会排除焊接和装配过程中出现的故障。

6.掌握830数字万用表的使用方法。

7.掌握一定的用电知识及电工操作技能。

8.学会使用一些常用的电工工具及仪表，如尖嘴钳、剥线钳、万用表等。

9.养成严谨、细致的工作作风。

5.3.830数字万用表简介830数字万用表以集成电路7106为核心，电路简洁、功能齐全、体积小巧、外观精致，便于携带。

其主要技术指标如表5.1所示。

表5.1830数字万用表主要技术指标一般特性直流电流显示31/2位LCD自动极性显示量程分辩力精度超量程显示最高位显示“1”其它位空白200uA 0.1uA ?1.0%读数?.3字最大共模电压500V峰值2000uA 1uA ?1.0%读数?.3字储存环境-15°C至50°C20mA 10uA ?1.0%读数?.3字温度系数小于0.1×准确度/°C200mA 100uA ?1.5%读数?5字电源9V叠层电池10A 10mA ?2.0%读数?10字外形尺寸128×75×24mm交流电压直流电压量程分辩力精度量程分辩力精度200V 100mV ?1.2%读数?10字200mV 0.1mV ?0.5%读数?2字750V 1V ?1.2%读数?10字2000mV 1mV ?0.5%读数?3字电阻20V 10mV ?0.5%读数?3字量程分辩力精度200V 100mV ?0.5%读数?3字200Ω0.1Ω?1.0%读数?10字1000V 1V ?0.8%读数?3字2000Ω1Ω?1.0%读数?2字晶体管检测20KΩ10Ω?1.0%读数?2字量程测试电流开路电压/测试电压200KΩ100Ω?1.0%读数?2字二极管 1.4mA 2.8V 2000KΩ1KΩ?1.0%读数?2字三极管Ib=10uA Vce=3V5.4830数字万用表工作原理DT830B数字万用表以大规模集成电路7106为核心，其原理框图如图5.1所示。

数字式万用表组装与调试一、数字万用表的特点1.准确度高2.分辨力高（模拟式万用表的灵敏度）3.输入阻抗高4.过载能力强5.功耗低（16mW）6.抗干扰能力强二、数字万用表的构成输入三、7106型 3 1/2 位 A/D转换器7106定双积分型 A/D转换器，抗干扰能力强，灵敏度高，成本低。

A/D转换器的功能是将模拟量转换成数字量，是数字式电压表的核心。

7106外接5个电阻，5个电容构成最大量程为200mV的直流数字电压表：也称基本表。

C 1,R1:时钟振荡器的RC网络④⑥脚C 2：基准电容○41○42R 2,R30:是基准电压的分压电阻。

○43○44C 5:积分电容，○35C 3:自动调零电容 ○37 R 4:积分电阻，○36 R 3,R 4:输入端阻容滤波电路，以提高仪表的抗干扰能力，并增强仪表过载能力。

○9-○15脚，○16-○21+○32脚，○22-○25+○29-○31脚，分别为个位，十位，百位数码字段的驱动信号端。

四、3 1/2位数字万用表直流电压档原理采用电阻分压器把基本量程为200mV 的直流电压表扩展为多量程的直流电压表。

R AB =1M各档满量程时输出电压V 0：200mV 档： V 0=(R AB /R AB )×200mV=200mV2V 档： V 0=(100K/R AB )×2V=(100K/1M)×2V=200mV 20V 档： V 0=(10K/1M)×20V=200mV20V档： V=(1K/1M)×200V=200mV=(100Ω/1M)×1000V=100mV1000 V档： V实际上最大测量电压为2000V.五、数字万用表元器件的识别与检测六、数字万用表组装焊接注意事项（一）、晶体管测试插座的焊接方向与电阻器等元件焊接方向相反（二）、锰铜丝电阻器R(0.01Ω)，不要插得过深。

9（三）、电路板中心区的铜箔是滑动接触片的运转区域，决不能沾上焊锡。

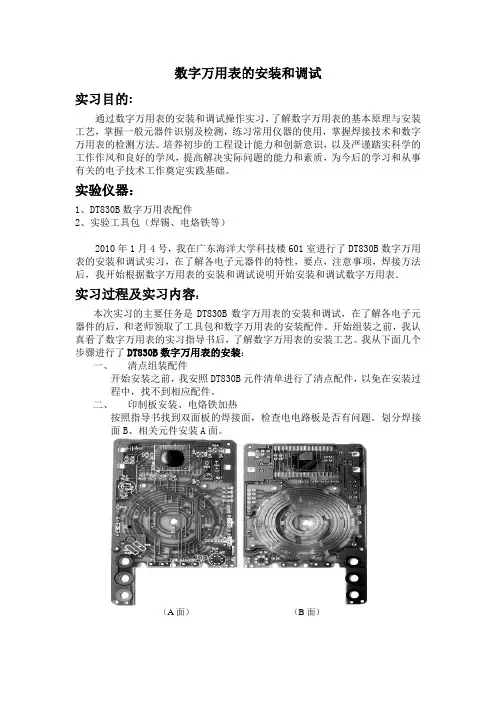

数字万用表的安装和调试实习目的:通过数字万用表的安装和调试操作实习，了解数字万用表的基本原理与安装工艺，掌握一般元器件识别及检测，练习常用仪器的使用，掌握焊接技术和数字万用表的检测方法。

培养初步的工程设计能力和创新意识，以及严谨踏实科学的工作作风和良好的学风，提高解决实际问题的能力和素质，为今后的学习和从事有关的电子技术工作奠定实践基础。

实验仪器：1、DT830B数字万用表配件2、实验工具包（焊锡、电烙铁等）2010年1月4号，我在广东海洋大学科技楼601室进行了DT830B数字万用表的安装和调试实习，在了解各电子元器件的特性，要点，注意事项，焊接方法后，我开始根据数字万用表的安装和调试说明开始安装和调试数字万用表。

实习过程及实习内容：本次实习的主要任务是DT830B数字万用表的安装和调试，在了解各电子元器件的后，和老师领取了工具包和数字万用表的安装配件。

开始组装之前，我认真看了数字万用表的实习指导书后，了解数字万用表的安装工艺。

我从下面几个步骤进行了DT830B数字万用表的安装：一、清点组装配件开始安装之前，我安照DT830B元件清单进行了清点配件，以免在安装过程中，找不到相应配件。

二、印制板安装、电烙铁加热按照指导书找到双面板的焊接面，检查电电路板是否有问题。

划分焊接面B、相关元件安装A面。

（A面）（B面）并将电烙铁通电加热时放在铁架子上。

三、电阻元器件测试和编号。

根据DT830B的原理图、安装图（PCB）及电阻的读取方法，测试各电阻的阻值以及编号，对电阻编号完后，便进行电阻安装。

安装时根据安装孔距>8mm的采用卧式安装,孔距<5mm的采用立式安装。

四、电容及二极管安装。

分清电解电容及二极管的+、—极，根据电容及二极管上面的相应标签，焊接和电路板上。

五、安装保险座、RO、弹簧。

六、安装电池线。

电池线由B面穿过A先再插入焊孔、在B面焊接。

红钱接“+”，黑线接“—”。

七、液晶屏的安装我先将液晶屏放入面壳窗口内，白面向右，方向标记在右方；然后放入液晶屏支架，平面向下；用镊子把导电胶条放入支架两横槽中。

实用标准文档830数字万用表原理、组装与调试5.1 实践目的830数字万用表是一种LCD数字显示多功能、多量程的3 1/2位便携式电工仪表，可以测量直流电流（DCA）、交直流电压（ACV）、电阻值和晶体管共射极直流放大系数h FE和二极管等。

通过对830数字万用表的安装、焊接、调试，可了解830数字万用表装配的全过程，掌握元器件的识别、测试及整机装配和调试工艺。

5.2 实践要求1.掌握830数字万用表的工作原理；2.对照原理图，看懂830数字万用表的装配接线图；3.对照原理图、PCB，了解调830数字万用表的电路符号、元件和实物；4.根据技术指标测试各元器件的主要参数；5.掌握830数字万用表调试的基本方法，学会排除焊接和装配过程中出现的故障。

6.掌握830数字万用表的使用方法。

7.掌握一定的用电知识及电工操作技能。

8.学会使用一些常用的电工工具及仪表，如尖嘴钳、剥线钳、万用表等。

9.养成严谨、细致的工作作风。

5.3 .830数字万用表简介830数字万用表以集成电路7106为核心，电路简洁、功能齐全、体积小巧、外观精致，便于携带。

其主要技术指标如表5.1所示。

表5.1 830数字万用表主要技术指标一般特性直流电流显示 3 1/2位LCD自动极性显示量程分辩力精度超量程显示最高位显示“1”其它位空白200uA 0.1uA ±1.0%读数±.3字最大共模电压500V峰值2000uA 1uA ±1.0%读数±.3字储存环境-15°C至50°C 20mA 10uA ±1.0%读数±.3字温度系数小于0.1×准确度/°C 200mA 100uA ±1.5%读数±5字电源9V叠层电池10A 10mA ±2.0%读数±10字外形尺寸128×75×24mm 交流电压直流电压量程分辩力精度量程分辩力精度200V 100mV ±1.2%读数±10字200mV 0.1mV ±0.5%读数±2字750V 1V ±1.2%读数±10字2000mV 1mV ±0.5%读数±3字电阻20V 10mV ±0.5%读数±3字量程分辩力精度200V 100mV ±0.5%读数±3字200Ω0.1Ω±1.0%读数±10字1000V 1V ±0.8%读数±3字2000Ω1Ω±1.0%读数±2字晶体管检测20KΩ10Ω±1.0%读数±2字200KΩ100Ω±1.0%读数±2字量程测试电流开路电压/测试电压二极管 1.4mA 2.8V 2000KΩ1KΩ±1.0%读数±2字三极管Ib=10uA Vce=3V5.4 830数字万用表工作原理DT830B数字万用表以大规模集成电路7106为核心，其原理框图如图5.1所示。

数字万用表的组装与调试实验报告篇一：万用表组装_设计性实验报告北京交通大学大学物理实验设计性实验实验题目学院班级学号姓名首次实验时间年月日指导教师签字目录一.实验任务 ................................................ ................................................... .. (4)1.分析研究万用表电路，设计并组装一个简单的万用表。

(4)二.实验要求 ................................................ ................................................... .. (4)1.分析常用万用表电路，说明各挡的功能和设计原理 ................................................4 2.设计组装并校验具有下列四挡功能的万用............ 4 3.给出将X100电阻挡改造为X10电阻挡的电路 ................................................ .. (4)三.实验主要器材 ................................................ ................................................... ........................... 4 四.实验方案 ................................................ ................................................... .. (5)1.测定给定的微安表头的量程I0和Rg。

.............................................. ....................... 5 2.按照如图所示电路进行分流，制作出1mA直流电流表。

综合实验六数字万用表的原理、组装与调试一．概述DT830型数字万用表是三位半液晶显示小型数字万用表。

它可以测量交、直流电压和交、直流电流，电阻、三极管β值、二极管导通电压和电路短接等，由一个旋转波段开关改变测量的功能和量程。

本万用表最大显示值为±1999，可自动显示“0”和极性，过载时显示“1”或“－1”，电池电压过低时，显示“←”标志。

二．技术特性1．测量范围⑴交、直流电压（交流频率为45Hz～500Hz）；直流电压量程分别为200mV、2V、20V和1000五档，直流精度为±（读数的2.0％＋2个字）以下，交流电压量程分别为200V、750V、交流精度为±（读数的2.0％＋5个字）；输入阻抗为1MΩ。

⑵直流电流量程分别为2mA、20mA、200mA和10A五档，直流精度为±（读数的2.0％＋2个字）。

⑶电阻：量程分别为：200Ω、2kΩ、20kΩ、200kΩ、2MΩ五档。

精度为±（读数的1.0％＋3个字）。

⑷二极管导通电压：量程为0～1.5V，测试电流为1mA±0.5 mA。

⑸三极管β值检测：测试条件为：VCE＝2.8V，IB＝10μA。

2．采样时间：T S＝0.4S。

三．面板及操作说明1．显示器三位半数字液晶显示屏2．电源开关则接通电源，不用时应随手关断。

3．功能量程开关选择不同的测量功能和量程。

4．10A电流插孔（不能测量大于10A电流）当测量大于200mA、小于10A的直流电流时，红表笔应插入此10A电流插孔。

5．电流插孔当测量小于200mA的直流电流时，红表笔应插入此电流插孔。

6．V/Ω插孔当测量交、直流电压、电阻、二极管导通电压和短路检测时，红表笔应插入此V/Ω插孔。

7．接地公共端“COM”插孔黑表笔始终插入此接地插孔中。

8．β值测试插座将被测三极管的集电极、基极和发射极分别插入“C”、“B”、“E”插孔内，注意区分三极管是NPN型还是PNP型。

数字万用表原理、组装与调试OK————————————————————————————————作者：————————————————————————————————日期：８３0数字万用表原理、组装与调试5.1 实践目的８３0数字万用表是一种LＣD数字显示多功能、多量程的3 1/2位便携式电工仪表,可以测量直流电流(DＣＡ）、交直流电压(ACV)、电阻值和晶体管共射极直流放大系数h FＥ和二极管等。
