MF47B型万用表的组装与调试

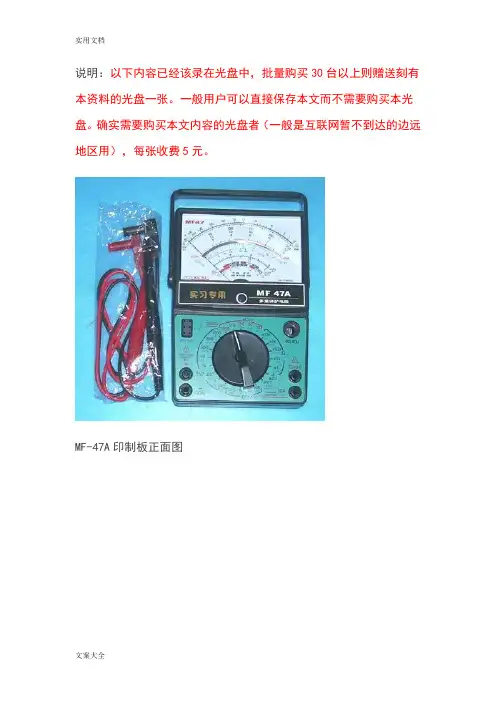

说明：以下内容已经该录在光盘中，批量购买30台以上则赠送刻有本资料的光盘一张。

一般用户可以直接保存本文而不需要购买本光盘。

确实需要购买本文内容的光盘者（一般是互联网暂不到达的边远地区用），每张收费5元。

MF-47A印制板正面图万用表是一种多功能、多量程的便携式电工仪表,一般的万用表可以测量直流电流、交直流电压和电阻，有些万用表还可测量电容、功率、晶体管共射极直流放大系数hFE等。

MF47型万用表具有26个基本量程和电平、电容、电感、晶体管直流参数等7个附加参考量程，是一种量限多、分档细、灵敏度高、体形轻巧、性能稳定、过载保护可靠、读数清晰、使用方便的新型万用表。

万用表是电工必备的仪表之一，每个电气工作者都应该熟练掌握其工作原理及使用方法。

通过本次万用表的原理与安装实习，要求学生了解万用表的工作原理，掌握锡焊技术的工艺要领及万用表的使用与调试方法。

1 万用表原理与安装实习的目的与意义现代生活离不开电，我们电类和非电类专业的许多学生都有必要掌握一定的用电知识及电工操作技能。

通过实习要求学生学会使用一些常用的电工工具及仪表，比如尖嘴钳、剥线钳、万用表，并且要求学生掌握一些常用开关电器的使用方法及工作原理。

通过本次电工实习学生要接触到一定的电学知识，实现理论联系实际，认识一些常用电工器具的外形及结构特点，为后续课程的学习打下一定的基础。

电子与机械是密不可分的，在万用表的组装中还可以了解电子产品的机械结构、机械原理，这对将来的产品设计开发是非常有帮助的。

所以，五一电子科普加油站特向南京电子仪表厂专门订购了一系列的万用电表套件。

在个别地区，套件的价格可能会比非南京电表厂的成品表的价格还要高出几元或者十多元，但是，五一电子仍然强烈建议您选购本万用表套件！选购本万用表套件的理由：本万用表套件由南京电表厂生产，南京电表厂是国内最有名、历史最悠久、产品最值得信赖的电表厂之一；本万用表套件拥有最成熟的设计，不论在电路结构、机械结构还材料选材方面远远优于市面上常见的万用表；万用表是最常用的电工仪表之一，通过这次实习，学生应该在了解其基本工作原理的基础上学会安装、调试、使用，并学会排除一些万用表的常见故障。

说明：以下内容已经该录在光盘中，批量购买30台以上则赠送刻有本资料的光盘一张。

一般用户可以直接保存本文而不需要购买本光盘。

确实需要购买本文内容的光盘者（一般是互联网暂不到达的边远地区用），每张收费5元。

MF-47A印制板正面图万用表是一种多功能、多量程的便携式电工仪表,一般的万用表可以测量直流电流、交直流电压和电阻，有些万用表还可测量电容、功率、晶体管共射极直流放大系数hFE等。

MF47型万用表具有26个基本量程和电平、电容、电感、晶体管直流参数等7个附加参考量程，是一种量限多、分档细、灵敏度高、体形轻巧、性能稳定、过载保护可靠、读数清晰、使用方便的新型万用表。

万用表是电工必备的仪表之一，每个电气工作者都应该熟练掌握其工作原理及使用方法。

通过本次万用表的原理与安装实习，要求学生了解万用表的工作原理，掌握锡焊技术的工艺要领及万用表的使用与调试方法。

1 万用表原理与安装实习的目的与意义现代生活离不开电，我们电类和非电类专业的许多学生都有必要掌握一定的用电知识及电工操作技能。

通过实习要求学生学会使用一些常用的电工工具及仪表，比如尖嘴钳、剥线钳、万用表，并且要求学生掌握一些常用开关电器的使用方法及工作原理。

通过本次电工实习学生要接触到一定的电学知识，实现理论联系实际，认识一些常用电工器具的外形及结构特点，为后续课程的学习打下一定的基础。

电子与机械是密不可分的，在万用表的组装中还可以了解电子产品的机械结构、机械原理，这对将来的产品设计开发是非常有帮助的。

所以，五一电子科普加油站特向南京电子仪表厂专门订购了一系列的万用电表套件。

在个别地区，套件的价格可能会比非南京电表厂的成品表的价格还要高出几元或者十多元，但是，五一电子仍然强烈建议您选购本万用表套件！选购本万用表套件的理由：本万用表套件由南京电表厂生产，南京电表厂是国内最有名、历史最悠久、产品最值得信赖的电表厂之一；本万用表套件拥有最成熟的设计，不论在电路结构、机械结构还材料选材方面远远优于市面上常见的万用表；万用表是最常用的电工仪表之一，通过这次实习，学生应该在了解其基本工作原理的基础上学会安装、调试、使用，并学会排除一些万用表的常见故障。

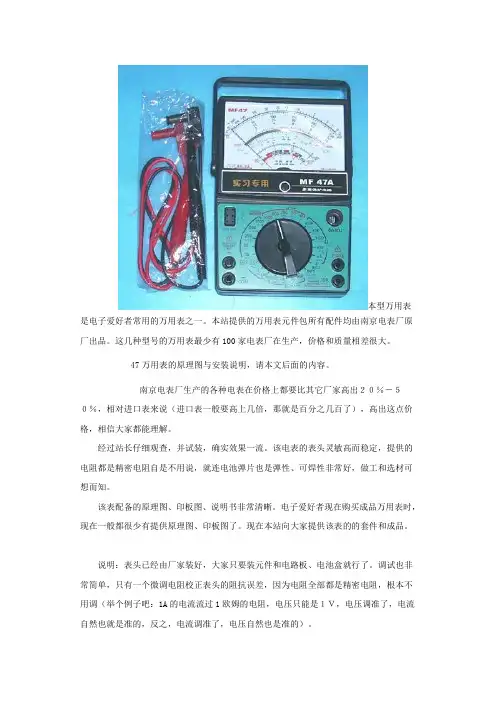

本型万用表是电子爱好者常用的万用表之一。

本站提供的万用表元件包所有配件均由南京电表厂原厂出品。

这几种型号的万用表最少有100家电表厂在生产，价格和质量相差很大。

47万用表的原理图与安装说明，请本文后面的内容。

南京电表厂生产的各种电表在价格上都要比其它厂家高出２０％－５０％，相对进口表来说（进口表一般要高上几倍，那就是百分之几百了），高出这点价格，相信大家都能理解。

经过站长仔细观查，并试装，确实效果一流。

该电表的表头灵敏高而稳定，提供的电阻都是精密电阻自是不用说，就连电池弹片也是弹性、可焊性非常好，做工和选材可想而知。

该表配备的原理图、印板图、说明书非常清晰。

电子爱好者现在购买成品万用表时，现在一般都很少有提供原理图、印板图了。

现在本站向大家提供该表的的套件和成品。

说明：表头已经由厂家装好，大家只要装元件和电路板、电池盒就行了。

调试也非常简单，只有一个微调电阻校正表头的阻抗误差，因为电阻全部都是精密电阻，根本不用调（举个例子吧：1A的电流流过1欧姆的电阻，电压只能是１Ｖ，电压调准了，电流自然也就是准的，反之，电流调准了，电压自然也是准的）。

调试的具体方法：找到一块数字万用表和本万用表并连，都打开在１０Ｖ电压档上，测量３－７Ｖ的电压，调微调电阻让两表的电压完全相同（例如4.36V）！有的朋友可能会说，我没有数字万用表做标准怎么办？大家不要担心！没有更好，大家找一个７８０５或者７８０６的三端稳压ＩＣ，输入端接上１２Ｖ的电压，输出就是5.00V或者6.00V的标准电压了。

现在，市面上有一些稳压ＩＣ的性能相当好，内部还有温度补偿，稳压精度非常高，可以这么说，比常用的万用表的精度不会低，更没有万用表可能存在的误差。

所以说，这是一个最好的校正万用表的办法！当然，大家也可以用这种方法校正校正大家正在用的万用表（不过，站长不保证大家的万用表在设计上跟本表相同，即不保证大家一定成功）。

说明：以下内容已经该录在光盘中，批量购买30台以上则赠送刻有本资料的光盘一张。

MF47型万用表的设计与组装实验指导书万用表原理与安装引言万用表是一种多功能、多量程的便携式电工仪表,一般的万用表可以测量直流电流、交直流电压和电阻，有些万用表还可测量电容、功率、晶体管共射极直流放大系数h等。

MF47型万用表具有26FE个基本量程和电平、电容、电感、晶体管直流参数等7个附加参考量程，是一种量限多、分档细、灵敏度高、体形轻巧、性能稳定、过载保护可靠、读数清晰、使用方便的新型万用表。

万用表是电工必备的仪表之一，每个电气工作者都应该熟练掌握其工作原理及使用方法。

通过本次万用表的原理与安装实习，要求学生了解万用表的工作原理，掌握锡焊技术的工艺要领及万用表的使用与调试方法。

1 万用表原理与安装实习的目的与意义现代生活离不开电，我们电类和非电类专业的许多学生都有必要掌握一定的用电知识及电工操作技能。

通过实习要求学生学会使用一些常用的电工工具及仪表，比如尖嘴钳、剥线钳、万用表，并且要求学生掌握一些常用开关电器的使用方法及工作原理。

通过本次电工实习学生要接触到一定的电学知识，实现理论联系实际，认识一些常用电工器具的外形及结构特点，为后续课程的学习打下一定的基础。

万用表是最常用的电工仪表之一，通过这次实习，学生应该在了解其基本工作原理的基础上学会安装、调试、使用，并学会排除一些万用表的常见故障。

锡焊技术是电工的基本操作技能之一，通过实习要求大家在初步掌握这一技术的同时，注意培养自己在工作中耐心细致，一丝不苟的工作作风。

2 思考题为什么电阻用色环表示阻值,黑、棕、红、绿分别代表的阻值的数字是几, 二极管、电解电容的极性如何判断,档位开关旋钮、电刷旋钮如何安装,元件焊接前要做什么准备工作，焊接的要求是什么,电位器的作用是什么,如何正确使用万用表,电位器的安装步骤是什么,1二极管的焊接要注意什么,如何调整、安装电池极板,万用表的种类有哪些,3 万用表的种类万用表分为指针式、数字式两种(见图1)。

随着技术的发展，人们研制出微机控制的虚拟式万用表(见图2)，被测物体的物理量通过非电量/电量，将温度等非电量转换成电量，再通过A/D转换，由微机显示或输送给控制中心，控制中心通过信号比较做出判断，发出控制信号或者通过D/A转换来控制被测物体。

MF-47型万用表的组装与检测现在万用表已不再是专业人员使用的专用检测工具，随着家用电器的普及，万用表正在走向千家万户。

选择自己装配一台万用表，不仅可以学到相应的电子技术，同时也可以留着家用，真可谓一举两得。

本项目主要介绍市场上能买到的标准型MF47万用表套件的组装和检测。

简述万用表的电路工作原理万用表一般是用于检测电路中的电压、电流、电阻的仪表。

早期称三用表，现在都称万用表。

指针式万用表的显示部份是一个动圈式表头。

在测量过程中，表头中的动圈在通过直流电流时，由于磁场的作用，与动圈相连的指针会随着动圈在表头刻度盘上一起偏转，从而显示各种测量结果。

指针式万用表检测高电压电路的基本原理是用串联电阻分压的方式来扩展电压的量程；检测大电流电路的基本原理是用分流电阻分流的方式扩展电压的量程；在测量电阻时，万用表内的电池、表头、表内的标准电组及外部的被测电组都是串连的。

当被测电阻为零时，表头偏传最大，当被测电阻不为零时，表头指针的偏转角度大小是随着被测电阻和表内的标准电阻的比值增大而偏转减小，我们用它的对应位置，检测电阻的阻值。

单一检测电路都是比较简单的，但是要用同一只表头检测到多量程的电压、电流、电阻，就需要通过一个多点切换拨动开关来实现，这样就显得比较复杂了。

庆幸的是，现在的万用表在电路设计上已经非常成熟，只要我们将所有的配件都按图装配上去，即可正常使用。

MF47型万用表电路原理图如图1所示。

F47型万用表安装过程1、清点材料电阻27只，阻值如下：R1 0.47 R2 5 R3 50.5 R4 555 R5 15kR6 30k R7 150k R8 800k R9 84k R10 360kR11 1.8M R12 2.25M R13 4.5M R14 17.3k R15 55.4kR16 1.78k R17 165 R18 15.3 R19 56 R20 15kR21 20k R22 2.69k R23 141k R24 20k R25 20kR26 6.75M R27 6.75M R27 0.025k（分流器）安装小贴士：1、打开元件包时请小心，不要将塑料袋撕破，以免材料丢失。

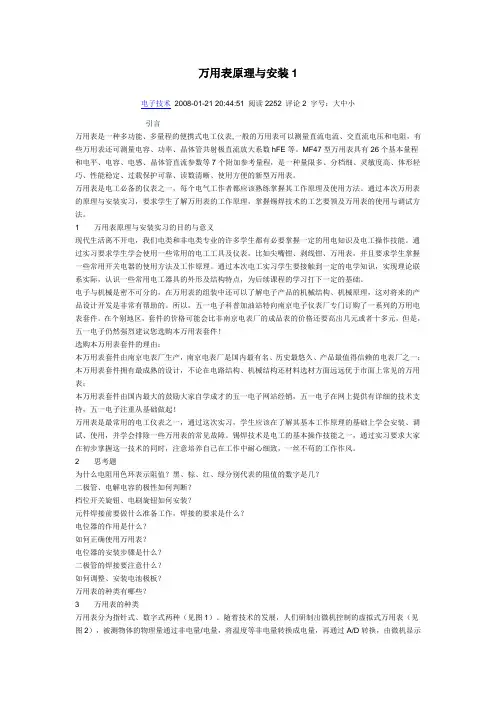

万用表原理与安装1电子技术2008-01-21 20:44:51 阅读2252 评论2 字号：大中小引言万用表是一种多功能、多量程的便携式电工仪表,一般的万用表可以测量直流电流、交直流电压和电阻，有些万用表还可测量电容、功率、晶体管共射极直流放大系数hFE等。

MF47型万用表具有26个基本量程和电平、电容、电感、晶体管直流参数等7个附加参考量程，是一种量限多、分档细、灵敏度高、体形轻巧、性能稳定、过载保护可靠、读数清晰、使用方便的新型万用表。

万用表是电工必备的仪表之一，每个电气工作者都应该熟练掌握其工作原理及使用方法。

通过本次万用表的原理与安装实习，要求学生了解万用表的工作原理，掌握锡焊技术的工艺要领及万用表的使用与调试方法。

1万用表原理与安装实习的目的与意义现代生活离不开电，我们电类和非电类专业的许多学生都有必要掌握一定的用电知识及电工操作技能。

通过实习要求学生学会使用一些常用的电工工具及仪表，比如尖嘴钳、剥线钳、万用表，并且要求学生掌握一些常用开关电器的使用方法及工作原理。

通过本次电工实习学生要接触到一定的电学知识，实现理论联系实际，认识一些常用电工器具的外形及结构特点，为后续课程的学习打下一定的基础。

电子与机械是密不可分的，在万用表的组装中还可以了解电子产品的机械结构、机械原理，这对将来的产品设计开发是非常有帮助的。

所以，五一电子科普加油站特向南京电子仪表厂专门订购了一系列的万用电表套件。

在个别地区，套件的价格可能会比非南京电表厂的成品表的价格还要高出几元或者十多元，但是，五一电子仍然强烈建议您选购本万用表套件！选购本万用表套件的理由：本万用表套件由南京电表厂生产，南京电表厂是国内最有名、历史最悠久、产品最值得信赖的电表厂之一；本万用表套件拥有最成熟的设计，不论在电路结构、机械结构还材料选材方面远远优于市面上常见的万用表；本万用表套件由国内最大的鼓励大家自学成才的五一电子网站经销，五一电子在网上提供有详细的技术支持，五一电子注重从基础做起！万用表是最常用的电工仪表之一，通过这次实习，学生应该在了解其基本工作原理的基础上学会安装、调试、使用，并学会排除一些万用表的常见故障。

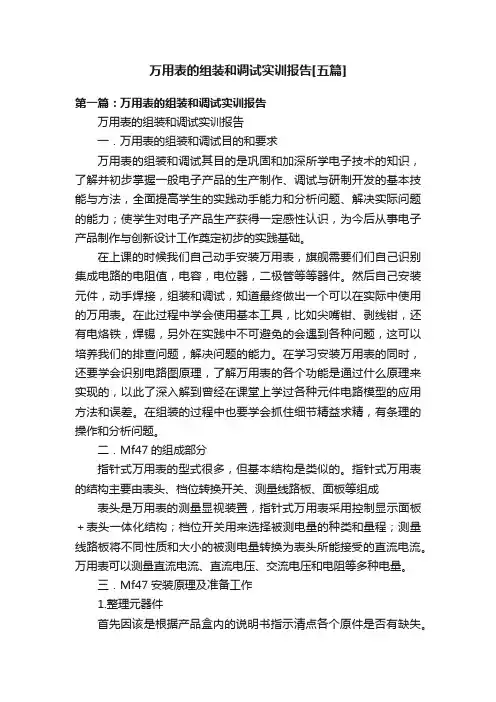

万用表的组装和调试实训报告[五篇]第一篇：万用表的组装和调试实训报告万用表的组装和调试实训报告一．万用表的组装和调试目的和要求万用表的组装和调试其目的是巩固和加深所学电子技术的知识，了解并初步掌握一般电子产品的生产制作、调试与研制开发的基本技能与方法，全面提高学生的实践动手能力和分析问题、解决实际问题的能力；使学生对电子产品生产获得一定感性认识，为今后从事电子产品制作与创新设计工作奠定初步的实践基础。

在上课的时候我们自己动手安装万用表，旗舰需要们们自己识别集成电路的电阻值，电容，电位器，二极管等等器件。

然后自己安装元件，动手焊接，组装和调试，知道最终做出一个可以在实际中使用的万用表。

在此过程中学会使用基本工具，比如尖嘴钳、剥线钳，还有电烙铁，焊锡，另外在实践中不可避免的会遇到各种问题，这可以培养我们的排查问题，解决问题的能力。

在学习安装万用表的同时，还要学会识别电路图原理，了解万用表的各个功能是通过什么原理来实现的，以此了深入解到曾经在课堂上学过各种元件电路模型的应用方法和误差。

在组装的过程中也要学会抓住细节精益求精，有条理的操作和分析问题。

二．Mf47的组成部分指针式万用表的型式很多，但基本结构是类似的。

指针式万用表的结构主要由表头、档位转换开关、测量线路板、面板等组成表头是万用表的测量显视装置，指针式万用表采用控制显示面板＋表头一体化结构；档位开关用来选择被测电量的种类和量程；测量线路板将不同性质和大小的被测电量转换为表头所能接受的直流电流。

万用表可以测量直流电流、直流电压、交流电压和电阻等多种电量。

三．Mf47安装原理及准备工作1.整理元器件首先因该是根据产品盒内的说明书指示清点各个原件是否有缺失。

2.电阻识别读数方法红红黑棕金五色环电阻最后一环为误差，前三环数值乘以第四环的10颜色次幂颜色次，其电阻为220×10^1=2.2K 误差为±5% 第一色环是百位数，第二色环是十位数，第三色环是个位数，第四色环是应乘颜色次幂颜色次，第五色环是误差率。

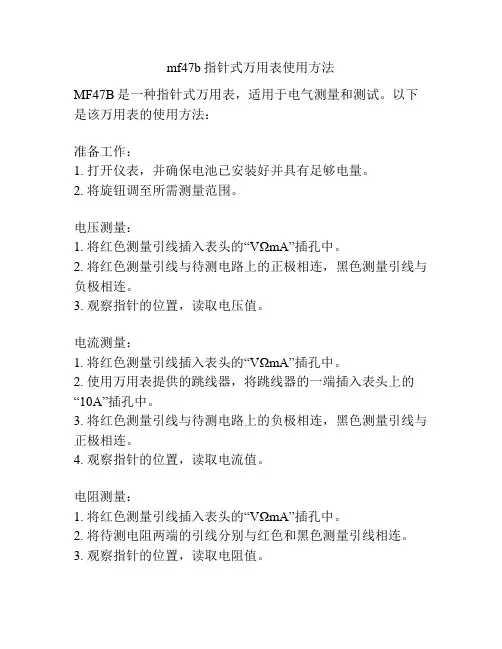

mf47b指针式万用表使用方法
MF47B是一种指针式万用表，适用于电气测量和测试。

以下是该万用表的使用方法：
准备工作：
1. 打开仪表，并确保电池已安装好并具有足够电量。

2. 将旋钮调至所需测量范围。

电压测量：
1. 将红色测量引线插入表头的“VΩmA”插孔中。

2. 将红色测量引线与待测电路上的正极相连，黑色测量引线与负极相连。

3. 观察指针的位置，读取电压值。

电流测量：
1. 将红色测量引线插入表头的“VΩmA”插孔中。

2. 使用万用表提供的跳线器，将跳线器的一端插入表头上的“10A”插孔中。

3. 将红色测量引线与待测电路上的负极相连，黑色测量引线与正极相连。

4. 观察指针的位置，读取电流值。

电阻测量：
1. 将红色测量引线插入表头的“VΩmA”插孔中。

2. 将待测电阻两端的引线分别与红色和黑色测量引线相连。

3. 观察指针的位置，读取电阻值。

其他测量：
MF47B还可以用于其他电气参数的测量，如直流电场强度（DC Field）、输出电压（Output Voltage）等。

详细的使用方法请参考仪表的说明书或咨询相关专业人士。

使用完毕后，记得将仪表旋钮调回初始位置，并关闭仪表，以节省电池能量。
