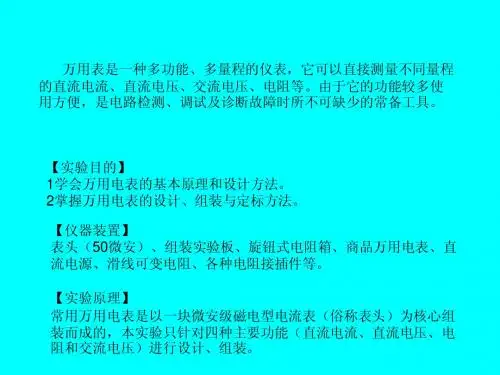

电路分析课程设计报告设计题目：万用表安装与原理专业班级学号学生##指导教师设计时间教师评分2011年06月20日目录1.概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２1.1目的．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２2.万用表原理与安装设计的内容．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３3.总结．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．９3.1课程设计进行过程与步骤．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．９3.2所遇到的问题，你是怎样解决这些问题的．．．．．．．．．．．．．．．．．．．．．．９3.3体会收获与建议．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．９3.4参考资料〔书、论文、网络资料〕．．．．．．．．．．．．．．．．．．．．．．．．．．．．．９4.教师评语．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．105.成绩．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１０1.概述万用表是一种多功能、多量程的便携式电工仪表,一般的万用表可以测量直流电流、交直流电压和电阻，有些万用表还可测量电容、功率、晶体管共射极直流放大系数h FE等。
MF47型万用表具有26个基本量程和电平、电容、电感、晶体管直流参数等7个附加参考量程，是一种量限多、分档细、灵敏度高、体形轻巧、性能稳定、过载保护可靠、读数清晰、使用方便的新型万用表。
万用表的设计与组装一、实验任务分析研究万用表电路，设计并组装一个简单的万用表二、实验要求1、分析常用万用表电路，说明各档的功能和设计原理；2、设计组装并校验具有下列四档功能的万用表：（1）直流电流档：量程1.00mA；（2）以自制的1.00毫安电流表为基础的直流电压档：量程2.5V;（3）以自制的1.00毫安电流表为基础的交流电压档：量程10.00V;（4）以自制的1.00毫安电流表为基础的的电阻档（X100）：电源使用一节1.5V电池；（5）给出将X100电阻档改造成X10电阻档的电路（不进行实际组装）；三、实验方案1、万用表原理测直流电流原理。
如图1a所示，在表头上并联一个适当的电阻（叫分流电阻）进行分流，就可以扩展电流量程。
改变分流电阻的阻值，就能改变电流测量范围。
测直流电压原理。
如图1b所示，在表头上串联一个适当的电阻（叫倍增电阻）进行降压，就可以扩展电压量程。
改变倍增电阻的阻值，就能改变电压的测量范围。
测交流电压原理。
如图1c所示，因为表头是直流表，所以测量交流时，需加装一个并、串式半波整流电路，将交流进行整流变成直流后再通过表头，这样就可以根据直流电的大小来测量交流电压。
扩展交流电压量程的方法与直流电压量程相似。
测电阻原理。
如图1d所示，在表头上并联和串联适当的电阻，同时串接一节电池，使电流通过被测电阻，根据电流的大小，就可测量出电阻值。
改变分流电阻的阻值，就能改变电阻的量程。
2、实验方法的比较与选择3、仪器的选择与配套（系统误差分析）1）误差公式的推导2）仪器的选择4、测量条件与最佳参数的确定1）测量条件2）最佳参数四、实验步骤1、测定实验装置给定的微安表头的量程Io和内阻Rg;2、自制1.00毫安电流表；3、以自制的1.00毫安电流表为基础制作直流电压表；4、以自制的1.00毫安电流表为基础制作交流电压表；5、以自制的1.00毫安电流表为基础制作电阻表；6、利用实验仪器给定的变压器、二极管、电容、电位器，自制一个简单的可调电压直流电源，用于校准直流电流表的直流电压表；五、实验注意事项1、每个档位实验分设计、制作、校验三个部分；2、设计组装交流电压表时要考虑到表头是直流的，要测量交流信号就要对信号进行整流（全桥和半桥），要确定实际整流方法避免不必要的浪费；3、交流电压表给出的是有效值，但经过整流的交流信号反映在直流电流表上是平均值，因此要建立平均值与有效值的关系，以将表头指针的指示转换为有效值；4、电阻档设计制作X100档位的，要注意电阻档须有调零电阻，因此在设计组装直流电流表时就要考虑到设计制作电阻档的需要，将调零电阻预先放置在电流表内部。
直流万用电表的设计与组装实验报告一、实验目的本实验的主要目的是通过设计和组装直流万用电表，掌握基本电路原理和电路调试技巧，并提高对电路元件性能的认识。
二、实验原理直流万用电表是一种通用的电测仪器，可测量直流电压、直流电流、电阻等基本参数。
其原理是利用欧姆定律、基尔霍夫定律等基本电路定律，通过一些特殊设计和调整，使得仪表具有较高的精度和稳定性。
三、实验器材1. 直流万用表芯片2. 直流稳压器芯片3. 0.1Ω/1W 金属膜电阻4. 10Ω/1W 金属膜电阻5. 100Ω/1W金属膜电阻6. 1000Ω/1W 金属膜电阻7. NPN 晶体管 BC547B8. PNP 晶体管 BC557B9. LED 灯珠（红色）10. 贴片陶瓷电容：0.01μF, 0.1μF, 10μF, 100μF, 470μF, 1000μF11. 面包板、电线、万用表等四、实验步骤1. 按照电路图将电路元件连接到面包板上。
2. 将直流稳压器芯片和直流万用表芯片安装在面包板上，并注意引脚方向。
3. 通过万用表测量每个电路元件的阻值，并记录下来。
4. 接通电源，调整直流稳压器芯片的输出电压为5V。
5. 测试仪表的各项功能，如测量直流电压、直流电流、电阻等，调整校准电位器使其精度达到最优状态。
6. 安装 LED 灯珠，并测试其亮度和灵敏度。
7. 对整个仪表进行检查和调试，确保其正常工作。
五、实验结果经过多次测试和调试，我们成功地设计并组装了一台精度较高的直流万用电表。
该仪表能够测量 0-20V 的直流电压、0-200mA 的直流电流以及 0-10kΩ 的电阻。
同时，该仪表还具有 LED 指示灯和自动校准功能，在使用中非常方便。
六、实验总结本实验通过设计和组装直流万用电表，使我们更加深入地了解了基本电路原理和电路调试技巧。
同时，我们还学会了如何选择和使用不同的电路元件，以及如何进行电路的校准和调试。
这些知识和技能对我们今后的学习和工作都有很大的帮助。

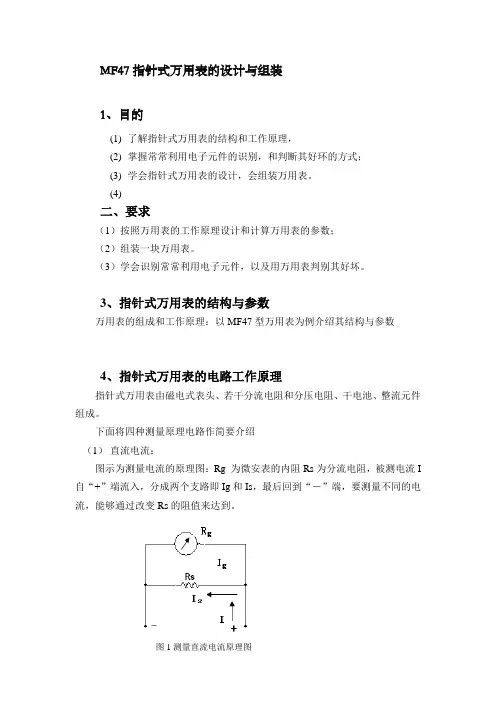

MF47指针式万用表的设计与组装1、目的(1)了解指针式万用表的结构和工作原理，(2)掌握常常利用电子元件的识别，和判断其好环的方式；(3)学会指针式万用表的设计，会组装万用表。
(4)二、要求（1）按照万用表的工作原理设计和计算万用表的参数；（2）组装一块万用表。
（3）学会识别常常利用电子元件，以及用万用表判别其好坏。
3、指针式万用表的结构与参数万用表的组成和工作原理：以MF47型万用表为例介绍其结构与参数4、指针式万用表的电路工作原理指针式万用表由磁电式表头、若干分流电阻和分压电阻、干电池、整流元件组成。
下面将四种测量原理电路作简要介绍（1）直流电流：图示为测量电流的原理图：Rg 为微安表的内阻Rs为分流电阻，被测电流I 自“+”端流入，分成两个支路即Ig和Is，最后回到“－”端，要测量不同的电流，能够通过改变Rs的阻值来达到。
图1测量直流电流原理图（2）直流电压。
图示为测量电压电路图。
它与测量电流的电路相较仅差一个分压电阻Rv 被测电压加在+、－两头，通过Rv 的分压后进入电流回路，改变分压电阻的大小，就可以够改变测量电压的量程。
（3）交流电压。
要测量交流，附有整流器。
图示电路中D1将正弦交流电压转换为单向脉动电压，单向脉动电压的平均值与交流电压的有效值成正比。
所以以微安表头的指示也与交流有效值成正比。
量程的选择与测量直流电压一样，能够改变分压电阻Rv 的值改变被测电压的大小。
（4）电阻的测量。
被测电阻也是连在“+”“－”两头，当电阻接入后，表头中就有电流I 通过，如图所示：其值I=U/（Rx+Rr+Rg ’）其中Rx 是被测电阻，Rg ’是从a,b 两头看进去的等效电阻。
由上式可见电流I 与被测电阻Rx 有关。
表上即可按此关系将电流值换算为相当于Rx 的电阻值刻度。
被测电阻越小，即电流越大，因此指示越大。
测量前因先将接线两头短路，看偏转是不是最大，而指示在零，不然能够调节电阻Rg2进行校正。

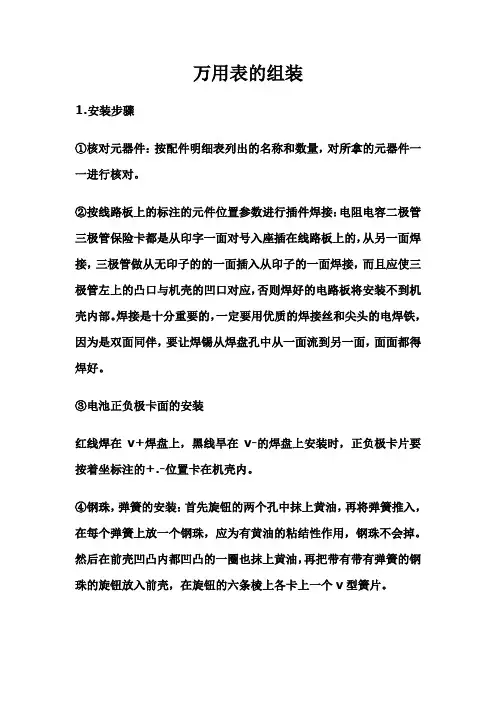

万用表的组装
1.安装步骤
①核对元器件：按配件明细表列出的名称和数量，对所拿的元器件一一进行核对。
②按线路板上的标注的元件位置参数进行插件焊接：电阻电容二极管三极管保险卡都是从印字一面对号入座插在线路板上的，从另一面焊接，三极管做从无印子的的一面插入从印子的一面焊接，而且应使三极管左上的凸口与机壳的凹口对应，否则焊好的电路板将安装不到机壳内部。
焊接是十分重要的，一定要用优质的焊接丝和尖头的电焊铁，因为是双面同伴，要让焊锡从焊盘孔中从一面流到另一面，面面都得焊好。
③电池正负极卡面的安装
红线焊在v+焊盘上，黑线旱在v-的焊盘上安装时，正负极卡片要按着坐标注的+.-位置卡在机壳内。
④钢珠，弹簧的安装：首先旋钮的两个孔中抹上黄油，再将弹簧推入，在每个弹簧上放一个钢珠，应为有黄油的粘结性作用，钢珠不会掉。
然后在前壳凹凸内都凹凸的一圈也抹上黄油，再把带有带有弹簧的钢珠的旋钮放入前壳，在旋钮的六条棱上各卡上一个v型簧片。
⑤组装：在前壳内放入显示屏注意，显示屏的一端有一个小小的凸，显示屏放入机壳时这一段在右边并且用井字架压住，在井字架压两百按各放一条导线胶条，这是即可把线路板装入机壳，用三条2*6的自攻螺丝固定好，将红线相连的正版卡片在标有“+”的卡槽内将与黑线相连的负极卡片在标有“-”的卡槽内放入电池并且安装完毕。
⑥调整：该表不用调整，基本能正常使用。

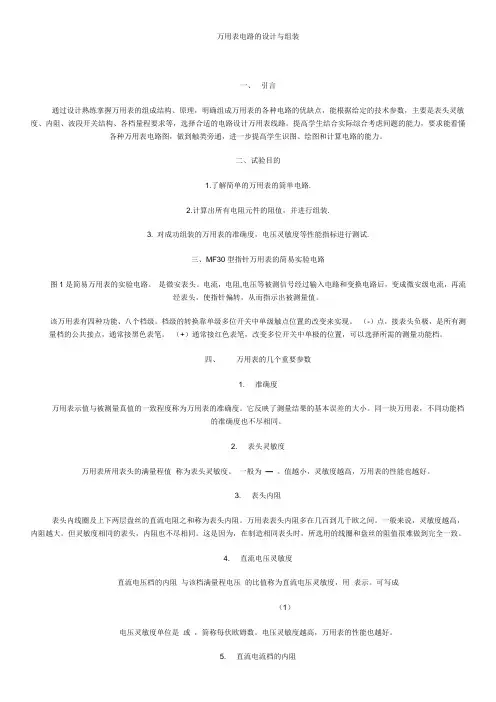

万用表电路的设计与组装一、引言通过设计熟练掌握万用表的组成结构、原理，明确组成万用表的各种电路的优缺点，能根据给定的技术参数，主要是表头灵敏度、内阻、波段开关结构、各档量程要求等，选择合适的电路设计万用表线路。
提高学生结合实际综合考虑间题的能力，要求能看懂各种万用表电路图，做到触类旁通，进一步提高学生识图、绘图和计算电路的能力。
二、试验目的1.了解简单的万用表的简单电路.2.计算出所有电阻元件的阻值，并进行组装.3. 对成功组装的万用表的准确度，电压灵敏度等性能指标进行测试.三、MF30型指针万用表的简易实验电路图1是简易万用表的实验电路。
是微安表头。
电流，电阻,电压等被测信号经过输入电路和变换电路后，变成微安级电流，再流经表头，使指针偏转，从而指示出被测量值。
该万用表有四种功能、八个档级。
档级的转换靠单级多位开关中单级触点位置的改变来实现。
（-）点，接表头负极，是所有测量档的公共接点，通常接黑色表笔。
（+）通常接红色表笔，改变多位开关中单极的位置，可以选择所需的测量功能档。
四、万用表的几个重要参数1. 准确度万用表示值与被测量真值的一致程度称为万用表的准确度。
它反映了测量结果的基本误差的大小。
同一块万用表，不同功能档的准确度也不尽相同。
2. 表头灵敏度万用表所用表头的满量程值称为表头灵敏度。
一般为—。
值越小，灵敏度越高，万用表的性能也越好。
3. 表头内阻表头内线圈及上下两层盘丝的直流电阻之和称为表头内阻。
万用表表头内阻多在几百到几千欧之间。
一般来说，灵敏度越高，内阻越大。
但灵敏度相同的表头，内阻也不尽相同。
这是因为，在制造相同表头时，所选用的线圈和盘丝的阻值很难做到完全一致。
4. 直流电压灵敏度直流电压档的内阻与该档满量程电压的比值称为直流电压灵敏度，用表示。
可写成（1）电压灵敏度单位是或，简称每伏欧姆数。
电压灵敏度越高，万用表的性能也越好。
5. 直流电流档的内阻电流表内阻的大小决定于表头内阻及分流电阻的大小。
本科毕业论文(设计)题目：简易万用表的设计组装及使用学院：物理与电子科学学院班级： 2010级物理学二班姓名：李武善指导教师：孙祝职称：副教授完成日期： 2014 年 5 月 15 日简易万用表设计组装及使用摘要：随着人们生活水平逐渐的升高，越来越多的家用电器走进了我们的日常生活，常用的各种仪器仪表成为生活中必要的工具。
本文主要研究了常用工具万用表的原理，并根据日常生活中常用到的几种功能设计了简易的万用表，这样既经济又方便。
关键词：高灵敏度磁电系直流微安表、电流表、电压表、欧姆表目录引言 (1)1. 万用电表的基本结构 (1)1.1表头内阻测量 (1)1.2把表头改装为大量程电流表 (2)1.3把表头改装为电压表 (3)1.4将表头改装为可以直接测电阻的欧姆表 (3)2.简易万用表设计和分析 (5)2.1直流电流挡: (6)2.2直流电压挡 (6)2.3欧姆挡的分析 (7)3.简易万用表的使用： (8)3.1万用表使用时注意的事项 (9)3.2 检查二极管、三极管及稳压管的质量 (9)3.3测电容（喇叭好坏和扬声器正负极） (9)3.4检查电路故障 (10)3.4.1电压检查法 (10)3.4.2电阻检查法 (10)4总结 (11)参考文献 (11)引言：万用表是一个多用途、多量程的测量仪器, 在各种生产实践和科学实验中都是不可缺少的检测仪表之一。
另外随着家用电器的不断增多，万用表也渐渐地走进了我们的日常生活，为我们日常的简单修理提供了很大的帮助。
万用表不但可以用力测电压，电流，还可以用来测量电阻等，对二极管、三极管的质量，电路中各个原件的好坏和原因的察看，万用表都是一个优先选择的仪器。
万用表的出现由以前的多表测量改进为一表多测，是一个非常实用而且方便的仪表。
1. 万用电表的基本结构：简易万用表的基本结构是把高灵敏度的磁电系直流微安表当作表头。
如果有很小的电流通过表头时，微安表的指针就会有一定的偏转，但是电流不能太大。
万用表的组装实验报告万用表组装_设计性实验报告导读：就爱阅读网友为您分享以下“万用表组装_设计性实验报告”的资讯，希望对您有所帮助，感谢您对 的支持!北京交通大学大学物理实验设计性实验实验题目学院班级学号姓名首次实验时间年月日指导教师签字目录一.实验任务................................................................................................. . (4)1.分析研究万用表电路，设计并组装一个简单的万用表。
(4)二.实验要求................................................................................................. . (4)1.分析常用万用表电路，说明各挡的功能和设计原理................................................ 4 2.设计组装并校验具有下列四挡功能的万用表 (4)3.给出将X100电阻挡改造为X10电阻挡的电路 (4)三.实验主要器材................................................................................................. ............................. 4 四.实验方案................................................................................................. . (5)1.测定给定的微安表头的量程I0和Rg。
..................................................................... 5 2.按照如图所示电路进行分流，制作出1mA直流电流表。
万用表电路设计方案一、整体功能与需求分析。
万用表嘛，就是个多功能测量小能手，能测电压、电流、电阻啥的。
那咱设计电路的时候，得先搞清楚要测的这些量的范围。
比如说电压，可能是几毫伏到几百伏都得能测；电流呢，从微安级到安培级；电阻也是从几欧姆到兆欧级别。
这就像你去买衣服，得知道自己要穿多大码的，才能挑到合适的。
二、电压测量电路部分。
1. 分压电路。
对于高电压测量，咱得用分压电路。
就像把一大桶水（高电压）分成几个小杯（低电压）来测量。
咱可以用几个高精度的电阻串联起来，根据不同的分压比例来适应不同的电压范围。
比如说，要测220V交流电压，通过合适的分压电阻，把它变成几伏的电压，这样咱后面的电路就能处理了。
这就好比把大象拆成小块儿，好搬一些。
2. 运放电路。
经过分压后的电压信号可能还比较弱，这时候就轮到运放（运算放大器）上场了。
运放就像一个小助手，能把这个小信号放大到咱想要的幅度。
咱可以选择一个合适的运放芯片，比如说LM358之类的。
它能把那个微弱的电压信号放大得足够大，让咱的测量电路能清楚地“看”到这个电压是多少。
这就像给近视眼戴上眼镜，一下子就看得清楚了。
3. 模数转换（ADC）放大后的电压信号还是模拟信号，但是咱要在万用表的显示屏上显示数字，那就得把这个模拟信号转换成数字信号。
ADC芯片就干这个事儿。
可以选一个精度合适的ADC，像12位或者16位的。
它就像一个翻译官，把模拟的电压语言翻译成数字的代码，这样显示屏就能显示出准确的电压数值了。
三、电流测量电路部分。
1. 分流电路。
测量电流的时候，要是电流太大直接进电路可不行，会把电路烧坏的。
这时候就需要分流电路，就像给水流修个小岔道。
用一个小电阻（分流电阻），大部分电流从这个小电阻走，咱只取一小部分电流来测量。
根据欧姆定律，通过测量这个小电阻两端的电压，就能算出整个电流的大小。
这就好比从一群人中选几个代表来了解这群人的情况。
2. 和电压测量电路的衔接。
分流后得到的小电流信号，也可以通过类似电压测量电路中的运放和ADC来处理。
万用表的设计与组装一．实验目的：了解万用表的设计原理设计与组装简易万用表了解整流滤波原理校验万用表二．实验要求：1.分析常用万用表电路，说明各档的功能和设计原理。
2.设计组装并校验具有如下四档功能的万用表：（1）直流电流档：量程1.00mA；（2）以自制的1.00mA电流表为基础的直流电压档：量程2.50V；（3）以自制的1.00mA电流表为基础的交流电压档：量程10.00V；（4）以自制的1.00mA电流表为基础的电阻档（*100）；电源使用一节1.5V电池；（5）给出将*100电阻档改造为*10电阻挡的电路（不进行实际组装）；三．实验原理：1.磁电式电流表：在很强的蹄形磁铁的两极间有一个固定的圆柱形铁心，铁心外面套一个可以绕轴转动的铝框，铝框上绕有线圈，铝框的转轴上装有两个螺旋弹簧和一个指针。
线圈的两端分别接在这两个螺旋弹簧上，被测电流就是经过这两个弹簧通入线圈的。
蹄形磁铁和铁心间的磁场是均匀地辐向分布的，不管通电线圈转到什么角度，它的平面都跟磁力线平行，因此磁场使线圈偏转的力偶矩M1不随偏角而改变。
另一方面，线圈的偏转使弹簧扭紧或扭松，于是弹簧产生一个阻碍线圈偏转的力矩M2。
线圈偏转的角度越大，弹簧的力矩M2也越大。
到M1跟M2平衡时，线圈就停在某一偏角上，固定在转轴上的指针也转过同样的偏角，指到刻度盘的某一刻度。
设电流表通电线圈的匝数为N，则线圈受到的力偶矩M1=NBIS。
由于NBS为定值，所以M1跟电流强度I成正比。
设k1=NBS，则M1=k1I。
另一方面，弹簧产生的力矩M2跟偏角θ成正比，即M2=k2θ，其中k2是一个比例恒量。
M1和M2平衡时，k1I=k2θ，即θ=kI，其中k=k1/k2也是一个恒量。
可见，测量时指针偏转的角度跟电流强度成正比，这就是说，这种电流计的刻度是均匀的。
磁电式仪表的优点是刻度均匀，准确度高，灵敏度高，可以测出很弱的电流；缺点是价格较贵，对过载很敏感，如果通入的电流超过允许值，就很容易把它烧掉，使用时要特别注意。
万用表的设计与组装一、实验目的1． 掌握数字万用表的工作原理、组成和特性。
2． 掌握数字万用表的校准和使用。
3． 掌握多量程数字万用表分压电路计算和连接。
二、实验设备万用表设计与组装实验仪、标准数字万用表。
(一) 万用表的设计与组装实验仪这一部分主要由分压电阻、分流电阻、分档电阻电路、AC/DC 转换电路、二极管与通断测试电路、待测交流电压电流、待测直流电压电流、三极管测量、数字显示表头（200mV 量程）等部分组成。
数显表头：数显表头是数字式万用表的重要部件，便携式万用表一般采用液晶显示式数显表头，本实验仪采用数码管显示数显表头，这两种数显表头的电路工作原理基本相同，只是所用电源、显示及其驱动方式不同。
数显表头内部有一个参考电压REF V ，通常也称作基准电压，当表头的输入端接入值为IN V 的被测电压时，表头的显示数N 由下式决定：REF IN V V N 1000=。
REF V 通常可取为1.000V 或100.0mV ，本实验仪去后者。
这样，如果mV V IN 4.123=，则1234=N 。
如果将右起第二位数码管的小数点点亮，则显示数就与所测电压值一致。
不同的测量档位，应点亮的小数点位置也应随之而变。
（二）标准数字万用表（用户自备） 用于校准设计组装的万用表。
三、实验原理1． 直流电压测量电路在数字电压表头前面加一级分压电路（分压电阻），可以扩展直流电压测量的量程。
数字万用表的直流电压档分压电路如图一所示，它能在不降低输入阻抗的情况下，达到准确的分压效果。
例如：其中200 V 档的分压比为：001.010*********==+++++M KR R R R R R R实际设计时是根据各档的分压比和总电阻来确定各分压电阻的，如先确定M R R R R R R 1054321=++++=总再计算200V 档的电阻：K R R R 10001.021==+总，依次可计算出3R 、4R 、5R 等各档的分压电阻值。
目录引言 (2)实验方案： (2)一：直流电流档 (3)二：直流电压档 (3)三：交流电压档 (4)四：电阻档 (4)实验内容 (5)实验步骤 (5)一：制作可调电压的直流电源 (5)二：制作量程1.00mA直流电流表并校验 (6)三：制作量程2.50V的直流电压表并校验 (7)四：制作量程10.0V交流电压表并校验 (8)五：制作×100挡的欧姆表并校验 (10)万用表使用说明 (11)参考资料 (11)万用表的设计与组装引言实验任务：分析研究万用表电路，设计并组装一个万用表。
实验要求：1．分析常用万用表电路，说明个挡的够功能和设计原理；2．设计组装并校验具有下列四档功能的万用表。
（1）直流电流挡：量程1.00mA；（2）以自制的 1.00mA电流表为基础的直流电压档：量程2.50V。
（3）以自制的1.00mA电流表为基础的交流电压档：量程10.00V。
（4）以自制的1.00mA电流表为基础的电阻档（×100）电源使用1.5V电池。
3．给出将×100电阻档改造为×10电阻档的电路。
主要仪器：表头，导线若干，电阻箱若干，万用表。
实验方案：用给定的表头通过与相应的电阻进行串并联可以组装成有直流电压、电流档的万用表。
通过整流滤波电路可以组装成有交流电压档的万用表。
该表头的内阻为R g ，满偏电流为I g 。
一：直流电流档表头满偏电流较小，不能直接测量较大电流。
因此需要小电阻分流。
分流电路如图（a ）。
设直流电流档的量程为I 。
并联电阻为R x 。
由欧姆定律的I g R g =I1R g +1R x………………………………………………………………...(1)(a)由公式（1）可以求得R x 的理论值是R x =I g R g I−I g二：直流电压档由于表头内阻较小，满偏电流也很小。
因此满篇电压也很小则需串联一个较大的电阻分压。
设直流电压档的量程为串联电阻为R y 由欧姆定律得U=I R y +U g ………………………………………………….(2) 其电路图如图（b ）GR x(b)则由式（2）可求得分压电阻的理论值是R y =U−I g R gI三：交流电压档必须先把交流电压转为直流电压再测其电压。
课程设计（大作业）报告课程名称：《电路》课程设计设计题目：万用表的设计与装配院系：信息技术学院班级：计算机科学与技术设计者：xxxx学号：xxxxxx指导教师：xxxx设计时间：2013-01-17信息技术学院昆明学院课程设计（大作业）任务书一、题目分析理解实训与其它课程的不同（实训要求我们更好地运用课堂上的相关知识指导，并且应用它们解决实际问题，它主要提高我们的实际操作能力和独立思考? 解决问题的能力） ; 加强学生们的实践动手能力和独立完成能力; 通过万用表组装实训，进一步熟悉万用表结构、工作原理和使用方法;了解电路理论的实际应用，熟悉仪表的装配和调试工艺，提高专业技能;培养我们自己的动手，独立思考，遇到问题时能够独立解决的能力。
通过实习还能让我们学会使用一些常用的电工工具及仪表，比如尖嘴钳、剥线钳、万用表，并且要求学生掌握一些常用开关电器的使用方法及工作原理。
二、总体设计1、万用表的概述万用表是一种多功能、多量程的便携式电工仪表，一般的万用表可以测量直流电流、交流电流和电阻，有些万用表还可测量电容、功率、晶体管共射极直流放大系数hFE等。
MF47型万用表具有26个基本量程和电瓶、电容、电感、晶体管直流参数等7个附加参考流程，是一种来量限多、分档细、灵敏度高、体形轻巧、性能稳点、过载保护可靠、读书清晰、使用方便的信息万用表。
2、万用表的技术指标直流电流 DCmA 50uA—500uA—5mA—50mA—500mA—10mA 6档选择直流电压DCV 0.25V—0.5V—2.5V—10V—50V—250V—500 9档选择V—1000V—2500V交流电压ACV 10V—50V—250V—500V—1000V—2500V 6档选择直流电阻R ×1—×10—×100—×1K—×10K 5档选择直流电容C 0.01uF—10uF—100uF—1000uF—10000uF—100000uF 5档选择温度测量TEMP -10`C—150`C 1档选择晶体管 hFE 0—1000 1档选择音频电平 dB -10dB—+22dB 4档选择电池电力BATT RL=7Ω 1.2V—1.5V—2V—3V—3.6VRL=190Ω 9V 2档选择标准电阻箱R.box 0.025-22.5 14档选择3、MF47型万用表的原理与设计总体结构、原理图及功能(1).指针万用表的工作原理图它由表头、电阻测量档、电流测量档、直流电压测量档和直流电压测量档几个部分组成，图中“－”为黑表棒插孔，“＋”为红表棒插孔。
测电压和电流时，外部有电流通入表头，因此不须内接电池。
当我们把档位开关限流，由表头显示出旋钮SA打到交流电压档时，通过二极管VD整流，电阻R3来；限流，表头即可显示；当打到直流电压档时不须二极管整流，仅须电阻R2(2)、 MF47的电路原理框图它由5个部分组成：公共显示部分；直流电流部分；直流电压部分；交流电压部分和电阻部分。
线路板上每个档位的分布（见图8），上面为交流电压档，左边为直流电压档，下面为直流mA档，右边是电阻档。
它的显示表头是一个直流μA表，WH2是电位器用于调节表头回路中的电流大小，D3、D4两个二极管反向并联并与电容并联，用于保护限制表头两端的电压起保护表头的作用，使表头不至电压、电流过大而烧坏。
电阻档分为×1Ω、×10Ω、×100Ω、×1kΩ、×10kΩ、几个量程，当转换开关打到某一个量程时，与某一个电阻形成回路，使表头偏转，测出阻值的大小。
（3）万用电表各档测量电路设计及参数计算1）直流电流线路2）直流电压线路3）交流电压线路4）直流电阻线路 1）．直流电流档的原理图设计与计算在测量电流时（50μA 除 外）开关闭合，在测量其它开 关时则打开。
Ω=⨯=600010A 500.3V6-μ总RΩ=⨯=06.010500mA 0.3V3-1RΩ=-=-⨯=54.006.06.010500mA 0.3V13-2R R Ω=--=--⨯=4.554.006.061050mA 0.3V213-3R R R Ω=Ω---=---⨯=544.554.006.060105mA 0.3V3213-4R R R R Ω=Ω----=----⨯=540544.554.006.0600100.5mA 0.3V43213-5R R R R R Ω=Ω--=--=31006002300600060023006总R R2）．直流电压档的原理图设计与计算直流电源灵敏度Ω=⨯-K A V20105016μ 0.25V ⨯20K Ω=5K Ω1⨯20K Ω=20K Ω 2.5⨯20K Ω=50K Ω 10⨯20K Ω=200K Ω 50⨯20K Ω=1000K Ω 250⨯20K Ω=5000K Ω 500⨯20K Ω=1000K Ω3）原理图设计与计算直流电源灵敏度：Ω=K AV25041μ 250A μ⨯0.445=111.25mA 2.3K ∥1.88K+A D =12K 10⨯20K Ω=40K Ω 50⨯4K Ω=200K Ω 250⨯4K Ω=1000K Ω 500⨯4K Ω=2000K Ω1000⨯4K Ω=4000K Ω4）.欧姆档的原理图设计与计算x1、x10、x100、x1K 是由1.5V 电源供电， x10K 是由9V 电源 和1.5V 电源串联供电三、实验器材1、电阻;(单位:欧姆精度%1 只/台)2、元器件电容器10K 5% WH161 1 只二极管1N4001 3 只、1N4007 1只保险丝座2只电解电容10uF 16V 1 只保险丝管5×20 250V、0.5A 1只3、塑料件：面板 1只大旋钮 1只小旋钮 1只表箱 1只电池板 1 只晶体管插座 1只提把 1只电刷架 1只4、标准件：螺钉 M3×8 自攻 4只螺钉 M4×12 1只5、零配件：输入插座 4只压簧 2只钢珠 2只电刷片 1只电池夹负极 3只晶体管插片 6只档位板名牌 1只科华标志 1只 MF47线路板 1 块连接线 5根6、其他材料：成品表头 46.2uA 1只测试棒（红、黑）1副镊子，钳子四、制作步骤（MF47型万用表的组装与调试）安装原理与准备万用表的安装步骤1、清点材料（参考材料配件清单）1）按材料清单一一对应，记清每个元件的名称与外形2）小心，不要将塑料袋撕破，以免材料丢失；3）材料时请将表箱后盖当容器，将所有的东西都放在里面；4）清点完后请将材料放回塑料袋备用；5）暂时不用的材料请放在塑料袋里。
2.在安装前辨别好二极管的极性，判断出电容的正负极，把相应大小的电阻按照电路板放在相应的位置。
（1）.二极管极性的判断：把红表笔和黑表笔分别与二极管的两引脚连接，观察其阻值并记下；然后把两表笔对调再与二极管两引脚连接，再次观察并记录下阻值。
测得阻值小时，黑笔所接二极管的那端引脚是二极管的“+ ”极，红笔所接二极管的那端引脚是二极管的“－”极。
（2）.电容极性的判断：据电容引脚的长短来判断极性，长的一端为正极，短的一端为负，还可以根据万用表来判断，判断的方法是正接时阻值大，反接时阻值小（3）.读出相应电阻的阻值（色坏的认识）从材料袋中取出一色环电阻，对照幻灯片观察，看它有几道色环，蓝电阻或绿电阻有五道色环（见图20），其中有一道色环与别的色环间相距较大，且色环较粗，这是第五道色环，读数时应将其放每道色环表示的意义（见表2），色环表格左边第一道色环表示第一位数字，第二道色环表示第二位数字，第三道色环表示乘数，第四道色环（也就是离开较远并且较粗的色环）表示误差。
由此可知，图20中的色环为蓝、紫、绿、黄、棕，阻值为675×104Ω＝6.75M Ω，其误差为±1% 。
1）金色和银色只能是乘数和允许误差，一定放在右边； 2）表示允许误差的色环比别的色环稍宽，离别的色环稍远；3）本次实习使用的电阻大多数允许误差是±1%的，用棕色色环表示，因此棕色 一般都在最右边。
3焊接前的准备工作 1）清除元件表面的氧化层元件经过长期存放会在表面形成氧化层，不但使元件难以焊接，而且还会影响焊接质量。
因此当元件表面存在氧化层时，应首先清除元件表面的氧化层。
注意用力不能过猛，以免使元件引脚受伤或折断。
清除元件表面的氧化层的方法是：左手捏住电阻或其他元件的本体，右手用锯条或剪刀、刀片等轻刮元件引脚的表面。
左手慢慢地转动，直到表面氧化层全部去除。
为了使电池夹易于焊接要用尖嘴钳前端的齿口部分将电池夹的焊接点锉毛，去除氧化层。
2）元件引脚的弯制成形左手用镊子紧靠电阻的本体夹紧元件的引脚（见图22），使引脚的弯折处距离元件的本体有2mm 以上的间隙。
左手夹紧镊子，右手食指将引脚弯成直角。
电容的引脚可以弯成直角，将电容水平安装（见图23中e ）；也可以将其弯成梯形后垂直安装（见图23中h ）。
二极管可以水平安装，但当孔距很小时应垂直安装（见图23中i ）。
为了将二极管的引脚弯成美观的圆形，应用螺丝刀辅助弯制（见图24）。
将螺丝刀紧靠二极管引脚的根部，十字交叉，左手捏紧交叉点，右手食指将引脚向下弯，直到两引脚平行有的元件安装孔距较大，应根据线路板上对应的孔距弯曲成形（见图25）。
c d 孔距较e水平4.元器件的插放将弯制成型的元器件对照图纸插放到线路板上。
1)一定不插错位置；2)二极管、电解电容注意极性；3)电阻插放时要求读数方向排列整齐。
横排的必须从左向右读，竖排的必须从下向上读，保证读数一致4）欧姆调零电位器WH1不能装在黄色面，应该装在线路板的焊接绿面上。
5）四个输入插管是用来插表棒的，必须焊接牢固，安装在绿面。
安装时要将其插入线路板中，并用尖嘴钳在黄面轻轻捏紧，将其垂直于板面固定好，最后将三个固定点焊接牢靠。
6）晶体管插座用于判断晶体管的极性，也要装在线路板绿面。
在绿面的左上角有6个椭圆型的焊盘，中间有两个小孔，用于晶体管插座的定位，将其放入小孔中检查是否合适，如果小孔直径小于定位突起物，应用起子将孔略微扩大，使定位突起物能够顺利插入。
5.元器件的焊接1）电烙铁的安全使用方法焊接前注意：电烙铁的插头必须插在右手的插座上，不能插在靠左手的插座上；如果是左撇子就插在左手。
电烙铁通电前应将电源线拉直，并检查其绝缘层是否有损。
通电后应将电烙铁插在烙铁架中，并检查烙铁头是否会碰到电源线、书包或其他易燃物品。
电烙铁加热后不能用手触摸其发热金属部分，以免烫伤或触电。
烙铁架上的海绵要事先加水浸湿。
2）烙铁头的保护为了便于使用，电烙铁每次使用后都要进行维护。
可用锉刀将烙铁头上的黑色氧化层锉去，露出铜的本色。
