石材幕墙深化设计要点

幕墙深化设计施工图审图要点1图纸目录(应包含以下图纸)(1)封面、目录(2)设计说明(3)幕墙构件平面、立面布置图(4)墙材与龙骨、各向龙骨间的连接、安装详图(5)主龙骨与主体结构连接的构造详图2图纸深度及设计审图要点(1)设计说明:注明设计依据、荷载资料、项目类别、工程概况、所用钢材牌号和质量等级(必要时提出物理、力学性能和化学成份要求)及连接件的型号、规格。

焊缝质量等级、防腐及防火措施。

建筑幕墙面板材料要求及物理性能幕墙式建筑外墙保温材料要求窗槛墙、窗间墙的填充材料要求防火封堵材料要求幕墙防雷做法重点检查材料要求:幕墙式建筑外墙保温材料应为A级，可采用憎水型岩棉。

建筑幕墙面板的燃烧性能应为B1级以上。

金属夹芯复合板材，其芯材应采用不燃保温材料。

窗槛墙、窗间墙的填充材料应采用不燃保温材料(A级)。

非幕墙式建筑外墙保温材料燃烧性能:高度大于50米为A级;高度学院50米为A级或B1级。

(2)幕墙构件平面、立面布置图:图中标注墙面材料、竖向和水平龙骨(或钢索)材料的品种、规格、型号、性能;与建筑、结构专业核对幕墙专业门洞、窗洞位置;幕墙立面部位均要有结构供幕墙受力。

检查幕墙与内装地面、景观地面交接处标高;与结构专业核对幕墙专业预埋件位置、标高;外立面分格应考虑室内功能及墙体布置;幕墙逃生窗数量设置应符合消防安全要求，逃生窗四周要有防火封堵做法。

与室内建筑平面核对逃生窗位置。

幕墙窗扇开启方向应满足当地消防安全要求;窗槛墙高度要求大于800mm;建筑外墙上，防火墙两侧的门窗洞口边缘水平距离应满足规范要求(2m或4m)，否则应设置固定乙级防火门、窗，并要在幕墙门窗平立面布置图中有所体现;办公楼、酒店等高层建筑外窗禁止采用外平开;外开时应限制开启距离，并采用防脱设置;高层建筑采用外开上悬窗时，应设有防脱设置。

防脱装置及五金锁点配置要在图纸中有所体现;玻璃幕墙、外窗临空处要设置栏杆;栏杆高度应符合要求。

采用玻璃作为栏板时，应选用防撞击夹胶玻璃;幕墙图纸中要设置预留外墙清洗点，外墙清洗点要有节点做法;幕墙图纸应结合泛光的灯具布置、安装、维修进行设计，要有维修马道、爬梯;所有钢化玻璃均需做均质处理。

石材幕墙设计说明一、设计原则1.结构安全：石材幕墙设计需满足强度、刚度和稳定性的要求，确保幕墙在不同环境和负载条件下的安全性。

2.细节处理：幕墙的边角和连接处需要细致处理，确保隐蔽和开放配合不会出现裂缝、渗漏或变形等问题。

3.界面处理：石材与其他材料的接缝位置需要精细处理，使其达到无缝的效果，提升整体外观和质感。

4.防水性能：幕墙设计需要考虑水密性和防水性能，采取合适的防水措施，确保墙体和内部建筑结构的安全。

5.施工可行性：设计时需要考虑施工工艺和工艺流程，确保施工简单、高效，并方便后期维护和更新。

二、石材选择1.石材种类：根据建筑风格和设计要求，可以选择大理石、花岗岩、砂岩等不同种类的石材。

2.石材质量：石材的质量直接影响到幕墙的美观度和使用寿命，需选择质量好、强度高的石材。

3.石材颜色：根据建筑整体风格和设计要求，选择适合的石材颜色，使幕墙与整体建筑相协调。

4.石材纹理：选择具有美观纹理的石材，以增加幕墙的层次感和质感。

三、构造设计1.支撑结构：根据幕墙重量和外部荷载要求，选择合适的支撑结构，如钢框架、铝合金构架等。

2.悬挂系统：选择合适的悬挂系统，以确保石材稳固地固定在支撑结构上，并满足建筑抗风要求。

3.石材连接：石材之间的连接可采用不同方式，如干挂、插接等，确保连接牢固、和谐。

4.保温和隔热层：为提升石材幕墙的保温性能，需在幕墙内部添加隔热和保温材料。

四、施工工艺1.凿孔：根据设计要求，在石材上打孔以便进行悬挂或插接等工艺，需注意避免石材破裂。

2.上胶：在石材背面涂抹粘合剂，使石材在幕墙上固定牢固。

3.砂浆粘贴：将石材贴合于砂浆层上，通过压实、捣实等方式，确保固结牢固。

4.清洗和保护：施工完成后，对幕墙表面进行清洗和保护，确保幕墙的美观和长久使用。

五、维护和更新1.日常维护：定期对石材幕墙进行清洗和检查，确保外观整洁和石材没有损坏。

2.石材更换：如石材出现损坏或老化，及时更换，保持外观和功能的完整。

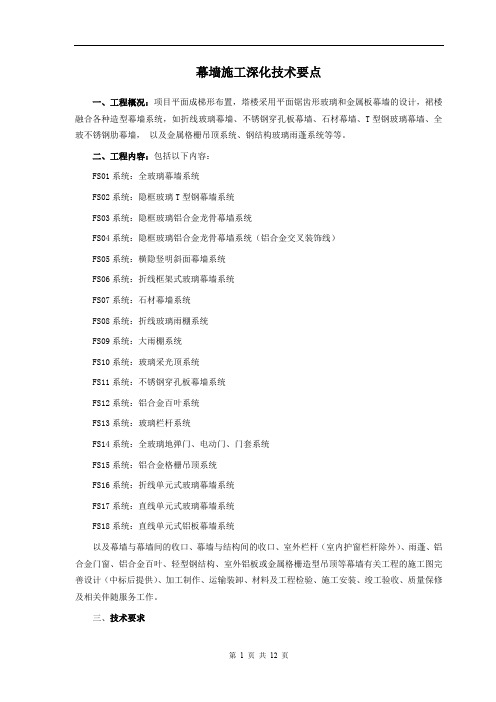

幕墙施工深化技术要点一、工程概况：项目平面成梯形布置，塔楼采用平面锯齿形玻璃和金属板幕墙的设计，裙楼融合各种造型幕墙系统，如折线玻璃幕墙、不锈钢穿孔板幕墙、石材幕墙、T型钢玻璃幕墙、全玻不锈钢肋幕墙，以及金属格栅吊顶系统、钢结构玻璃雨蓬系统等等。

二、工程内容：包括以下内容：FS01系统：全玻璃幕墙系统FS02系统：隐框玻璃T型钢幕墙系统FS03系统：隐框玻璃铝合金龙骨幕墙系统FS04系统：隐框玻璃铝合金龙骨幕墙系统（铝合金交叉装饰线）FS05系统：横隐竖明斜面幕墙系统FS06系统：折线框架式玻璃幕墙系统FS07系统：石材幕墙系统FS08系统：折线玻璃雨棚系统FS09系统：大雨棚系统FS10系统：玻璃采光顶系统FS11系统：不锈钢穿孔板幕墙系统FS12系统：铝合金百叶系统FS13系统：玻璃栏杆系统FS14系统：全玻璃地弹门、电动门、门套系统FS15系统：铝合金格栅吊顶系统FS16系统：折线单元式玻璃幕墙系统FS17系统：直线单元式玻璃幕墙系统FS18系统：直线单元式铝板幕墙系统以及幕墙与幕墙间的收口、幕墙与结构间的收口、室外栏杆（室内护窗栏杆除外）、雨蓬、铝合金门窗、铝合金百叶、轻型钢结构、室外铝板或金属格栅造型吊顶等幕墙有关工程的施工图完善设计（中标后提供）、加工制作、运输装卸、材料及工程检验、施工安装、竣工验收、质量保修及相关伴随服务工作。

三、技术要求1、图纸要求（1）施工图完善设计发包人提供的幕墙深化图纸仅表达设计意图，并不表示所有的情况、部件、材料、构造细节等等，承包人中标后需根据国家及行业有关规范要求，以发包人提供的建筑图、结构图、幕墙招标施工图及招标文件为依据，进行施工所需的必要的完善设计（设计费由承包人自行负责）。

承包人完善设计时须严格按照发包人对施工顺序的要求，充分考虑因施工先后顺序原因造成的临时收口构造。

承包人的深化设计原则上以发包人提供的幕墙招标施工图为基准，在不影响建筑立面效果、使用功能和幕墙基本构造的前提下可以提出优化设计，经设计单位和发包人确认后按图实施，优化设计如果涉及造价增加，发包人有权不予增加费用，优化设计如果涉及造价减少，发包人有权扣减相应的费用。

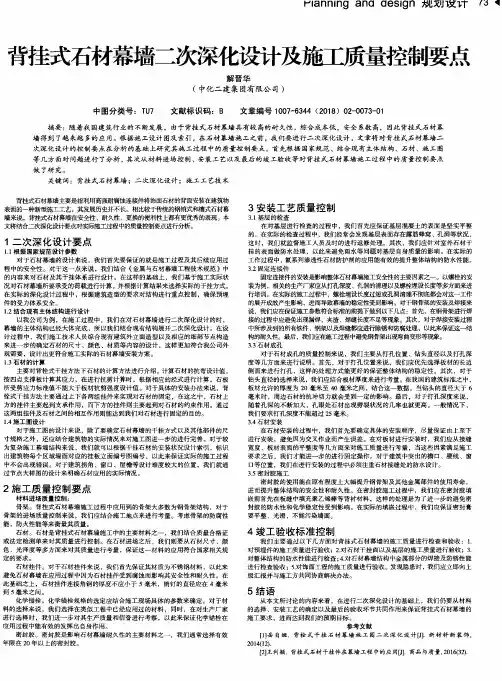

浅谈石材幕墙深化设计摘要：在现代的建筑工程发展过程中，人们不仅仅只关心建筑工程的建设质量，对美观和外立面立体造型也提出了更高的需求,尤其是在办公楼、商业中心等建筑领域。

传统的建筑多以混凝土及涂料来体现外观造型，但有局限性，而幕墙外立面装饰可以更好的满足人们的要求和想象。

基于此，文章结合实际设计经验，对干挂石材幕墙中的石材、龙骨、挂件系统等设计工作进行逐一分析。

关键词：石材幕墙；深化设计；铝合金干挂；背栓干挂前言：石材建筑装饰幕墙以其独特的风格、高雅亮丽的外形，使建筑物更具时代感和艺术感，已成为城市建筑步入现代化的重要标志之一。

目前石材幕墙的应用体量很大并具逐年上升趋势。

使用的石材品种也由原来单一的花岗岩发展到大理岩、石灰岩、砂岩等品种。

石材幕墙工程的竞争越来越激烈，不断催生出新技术以降低造价，提升安全性能。

伴随着石材幕墙的迅猛发展，因选材不合理，施工方法不当等因素而引起的石材干挂幕墙安全性问题也普遍存在。

笔者主持或参与的幕墙工程以石材幕墙居多，现对设计过程中需注意的问题做一个小结，希望对石材幕墙的设计有所帮助。

1石材及主要安装方式的选择1.1石材材质及颜色的选择对于深化设计而言，应配合建筑设计单位和建设方的工作，根据建筑设计师对幕墙分格形式及材质颜色等建筑效果的要求，向建设方提供必要的石材样本，以协助其尽快确定所需要用的石材。

在向建筑设计单位和建设方推荐选择石材时，应依据所掌握的石材资料并根据石材的表面特征、颜色、厚度及纹理等技术性能指标进行比较选择。

因花岗石具有构造致密、强度高、质地坚硬、吸水率极低的特点，而且花岗石的颜色、品种及外观样式也多种多样，如：锈石、霞红、卡拉麦里金等，所以宜推荐使用花岗石。

有时候石材供应商也会提供石材的物理性能指标，但石材作为一种天然材料其物理性质变化很大，因此需要重新确认，以便为石材的设计确立相应的设计指标。

1.2石材主要安装方式的选择1.2.1短槽连接石材面板支撑可选用短槽式连接，当石材板块较小时，为了便于挂件固定与安装，短槽可做成通槽。

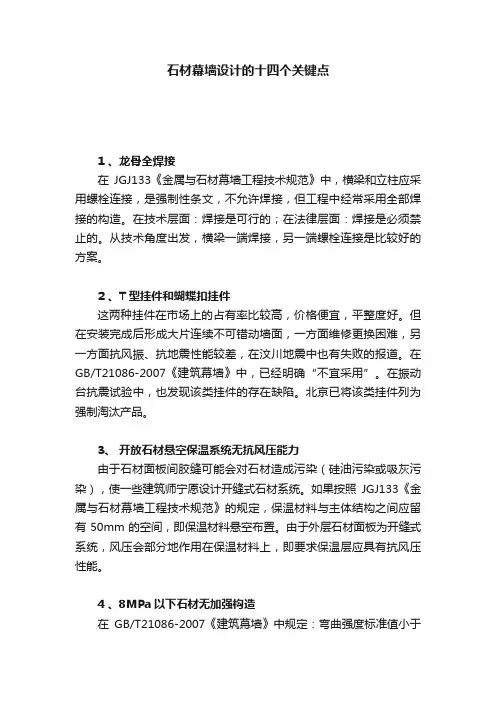

石材幕墙设计的十四个关键点1 、龙骨全焊接在JGJ133《金属与石材幕墙工程技术规范》中，横梁和立柱应采用螺栓连接，是强制性条文，不允许焊接，但工程中经常采用全部焊接的构造。

在技术层面：焊接是可行的；在法律层面：焊接是必须禁止的。

从技术角度出发，横梁一端焊接，另一端螺栓连接是比较好的方案。

2 、T型挂件和蝴蝶扣挂件这两种挂件在市场上的占有率比较高，价格便宜，平整度好。

但在安装完成后形成大片连续不可错动墙面，一方面维修更换困难，另一方面抗风振、抗地震性能较差，在汶川地震中也有失败的报道。

在GB/T21086-2007《建筑幕墙》中，已经明确“不宜采用”。

在振动台抗震试验中，也发现该类挂件的存在缺陷。

北京已将该类挂件列为强制淘汰产品。

3、开放石材悬空保温系统无抗风压能力由于石材面板间胶缝可能会对石材造成污染（硅油污染或吸灰污染），使一些建筑师宁愿设计开缝式石材系统。

如果按照JGJ133《金属与石材幕墙工程技术规范》的规定，保温材料与主体结构之间应留有50mm的空间，即保温材料悬空布置。

由于外层石材面板为开缝式系统，风压会部分地作用在保温材料上，即要求保温层应具有抗风压性能。

4 、8MPa以下石材无加强构造在GB/T21086-2007《建筑幕墙》中规定：弯曲强度标准值小于8.0MPa的石材面板，应采取附加构造措施保证面板的可靠性。

5 、板块粘接石材面板不能采用粘接，应该采用机械连接，确保其耐久性和可靠性。

北京某工程粘接石材出现断裂现象，还有工程出现开胶现象。

6、使用朝天缝、错缝由于污染和曝晒等原因的影响，朝天缝更容易失效，除非建筑师强烈要求，尽量避免使用朝天缝。

错缝连接对石材面板的几何尺寸要求较高，同时挂接难度高，一般尽量不用。

7 、SE挂件传力途径应明确SE挂件是比较成熟的挂接系统，但应设计好传力途径，否则仍然会出问题。

一般应采用下部两点，即S形挂件作为承载点，F形挂件不承受重力荷载，仅承受风载。

幕墙设计方案深化建议在进行幕墙设计方案深化过程中，需要考虑以下几个方面的建议：1.结构稳定性：幕墙是建筑外观的重要组成部分，需要具备良好的结构稳定性以抵抗风压和地震力等外部力的作用。

在设计过程中，应注重结构设计的合理性，并进行必要的结构计算和分析，确保幕墙系统能够承受外部力的影响。

2.施工可行性：幕墙设计方案的可行性不仅在于其造型和功能的实现，还包括施工过程中的可操作性。

在深化阶段，需要充分考虑到材料、构造节点的拼接方式以及施工工序等因素，提前与施工单位进行沟通和协调，保证方案的顺利施工。

3.节能环保：幕墙在保证建筑安全的同时，也需要兼顾节能环保的原则。

在设计过程中，可以采用具有隔热性能的材料，如双层玻璃、保温隔热材料等，以减少热量传导和能耗。

此外，还可以考虑在幕墙上安装太阳能板以发电，以进一步提高能源利用效率。

4.防水防火：幕墙作为建筑外立面的一部分，需要具备良好的防水和防火性能。

在设计方案深化中，应充分考虑到幕墙系统与建筑物的密封性，采用防水隔热材料和防火材料，以确保幕墙的使用寿命和安全性。

5.视觉效果：幕墙不仅仅是一个功能性的外墙装饰，也是建筑物的形象代表。

在深化设计过程中，需要注重幕墙的整体观感和与建筑风格的协调性，选择适合的材料、颜色和造型，以创造出独特而美观的外观效果。

6.维护保养：幕墙的维护保养是确保其长期正常使用和外观效果的关键。

在深化设计过程中，应考虑到幕墙维护的方便性和经济性，选择易于清洁和维护的材料和构造方式，避免过多的维修和更换成本。

综上所述，幕墙设计方案深化需要综合考虑结构稳定性、施工可行性、节能环保、防水防火、视觉效果和维护保养等因素。

只有在这些方面做出合理的设计和考虑，才能最大限度地满足建筑的功能需求，提高建筑品质，为城市空间增添美感和活力。

干挂石材幕墙构造与深化设计摘要：干挂石材幕墙是通过连接构件将石材面板与骨架连接的一种挂式柔性连接石材幕墙的作法。

干挂石材幕墙设计是保障幕墙安装准确、施工简便的技术，是实现墙面装饰工程耐久性、安全性、抗震性、环保性、可替换性等的前提。

关键词：干挂；石材；幕墙；施工；设计1.干挂石材幕墙概述建筑幕墙是融合了建筑技术、功能和艺术于一体的建筑外围护结构，是当今建筑物的高级外装修。

石材干挂技术的实施，打破了传统的块料镶贴方法的局限性，为城市建设中建筑幕墙块料板材的应用开创了广阔的前景。

当前干挂工艺正在向整体拼装式方向改进，是建筑技术发展的需要，也体现了城市建设的水平。

2.材料设计与要求干挂石材幕墙结构的稳定性与所选连接构件和材料相关；幕墙的外部美观性与石材的质感、纹理、色彩、尺度相关。

干挂石材幕墙深化设计所采用的材料应符合国家现行产品标准的规定，其物理力学性能和耐候性能均应符合具体项目的设计要求。

2.1 石材干挂石材幕墙所用的板材主要有花岗岩、大理石、青石板等。

大理石、青石板由于强度和耐候性较低，因此多用在室内装修上；而花岗岩具有独特的物理硬度和化学耐酸碱性，并且结构紧密，呈现自然美丽的构造纹理，被广泛应用于外墙石材幕墙装饰中。

一般地，干挂石材幕墙板材厚度应不小于25mm，采用火烧石板时厚度应再增加3mm，单块板材面积宜不大于1.5 ㎡，吸水率应小于0.8％，石材表面刷氟系列渗透性石材防护剂。

石材的技术性能应符合《天然花岗石建筑板材》（GB/T18601）和《天然花岗石荒料》（JC204）的规定，试验方法应符合《天然饰面石材试验方法》（GB9966.1～GB9966.6）的规定。

2.2 构架材料钢材：幕墙用钢材一般采用碳素结构钢、合金结构钢、耐候结构钢、或不锈钢等。

当幕墙钢骨架高度超过40m时，须采用高耐候结构钢。

钢骨架主龙骨一般采用12#槽钢，预埋件锚板材料选用Q235-B.F，挂件宜采用4mm厚Ni量不小于9％的奥氏体不锈钢型材，屈服强度不小于204MPa。

幕墙施工图深化设计经验分享摘要：本文概括总结了本人十三年的幕墙施工图深化设计经验，包括深化设计前期准备工作、深化设计的原则、常用深化设计技巧，并引用了一些实际工程深化设计案例来阐述，望对各位同行开拓设计思路有所帮助。

关键词：标准化设计、提高效率、节省成本，小单元一、深化设计前准备工作1、检查输入文件及资料的完整性我们作为深化设计部门，一般是在项目中标之后才开始介入设计，前期投标阶段是由商务部和市场部主持。

中标之后，商务部会给我们提供部分资料，包括幕墙施工招标图纸、招标文件、答疑等文件；方案设计院投标时的幕墙设计建议或优化设计文件及优化点、合同及其附件、工程量清单及范围、幕墙设计技术要求文件等。

同时应向业主索要最新建筑和结构图及其变更文件、最新三维模型、最新建筑节能备案表及计算书、泛光照明图纸、景观图纸等。

2、充分了解项目相关信息通过公司内部召开启动及交底会议，由市场部、商务部、方案所对前期投标情况进行交底，明确合同的类型、工程的范围、深化设计的要求、工期、节点、材料、技术要求等，避免因理解不同造成的设计问题。

通过业主组织召开项目启动或交底会议，了解幕墙施工图深化设计的审图流程，包括：审查确认幕墙施工图纸的机构有那些；确认图纸的形式，确认幕墙施工图纸的提交的内容：是整套提交还是分段分次数提交，四性试验提交的要求，是否有视觉样板、样板房等。

提前了解业主、建筑师或顾问的设计需求及重点关注内容，有针对性的进行后续的深化设计，避免后续重复修改。

3、分析合同及工程量清单通常这项专业的工作由成本部去完成，按材料或幕墙类型罗列出项目的盈亏项，然后成本部会通知各个部门召开项目盈亏分析会议。

我们重点关注亏损项，是单价亏损，还是面积或数量亏损，后期有目的地进行深化设计，通过安装节点简化、材料壁厚优化、寻找更低价格的材料供应商、引导业主作出变更进而重新报价等一系列手段，实现扭亏为赢。

对于总价包干合同：原则上不在工程范围内的内容施工图纸不作设计，若设计院、业主要求增加不在合同范围内的项目，请及时与部门领导沟通，并及时做好正式签证依据的收集，提供成本增补报价的准备，原则上增加项报价未得到业主的认可之前不能加进施工图里面。
