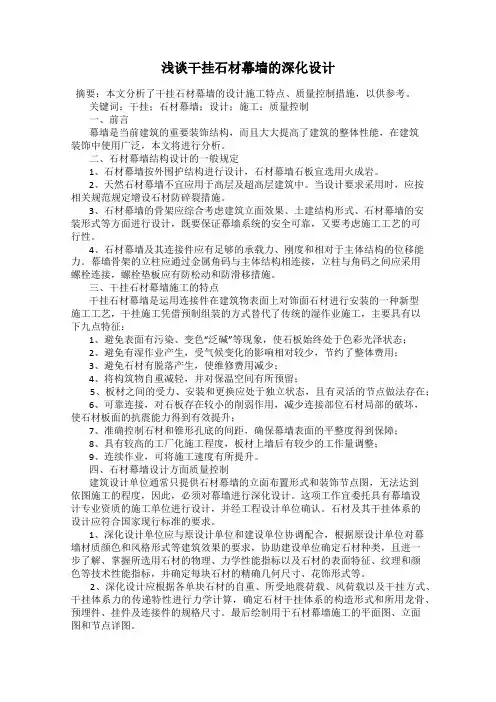

浅谈石材幕墙深化设计发布时间：2022-08-14T09:00:00.411Z 来源：《城镇建设》2022年6期（上）作者：汪红阳[导读] 在现代的建筑工程发展过程中，人们不仅仅只关心建筑工程的建设质量汪红阳上海晶驷建筑工程有限公司 200433摘要：在现代的建筑工程发展过程中，人们不仅仅只关心建筑工程的建设质量，对美观和外立面立体造型也提出了更高的需求,尤其是在办公楼、商业中心等建筑领域。
传统的建筑多以混凝土及涂料来体现外观造型，但有局限性，而幕墙外立面装饰可以更好的满足人们的要求和想象。
基于此，文章结合实际设计经验，对干挂石材幕墙中的石材、龙骨、挂件系统等设计工作进行逐一分析。
关键词：石材幕墙；深化设计；铝合金干挂；背栓干挂前言：石材建筑装饰幕墙以其独特的风格、高雅亮丽的外形，使建筑物更具时代感和艺术感，已成为城市建筑步入现代化的重要标志之一。
目前石材幕墙的应用体量很大并具逐年上升趋势。
使用的石材品种也由原来单一的花岗岩发展到大理岩、石灰岩、砂岩等品种。
石材幕墙工程的竞争越来越激烈，不断催生出新技术以降低造价，提升安全性能。
伴随着石材幕墙的迅猛发展，因选材不合理，施工方法不当等因素而引起的石材干挂幕墙安全性问题也普遍存在。
笔者主持或参与的幕墙工程以石材幕墙居多，现对设计过程中需注意的问题做一个小结，希望对石材幕墙的设计有所帮助。
1石材及主要安装方式的选择1.1石材材质及颜色的选择对于深化设计而言，应配合建筑设计单位和建设方的工作，根据建筑设计师对幕墙分格形式及材质颜色等建筑效果的要求，向建设方提供必要的石材样本，以协助其尽快确定所需要用的石材。
在向建筑设计单位和建设方推荐选择石材时，应依据所掌握的石材资料并根据石材的表面特征、颜色、厚度及纹理等技术性能指标进行比较选择。
因花岗石具有构造致密、强度高、质地坚硬、吸水率极低的特点，而且花岗石的颜色、品种及外观样式也多种多样，如：锈石、霞红、卡拉麦里金等，所以宜推荐使用花岗石。

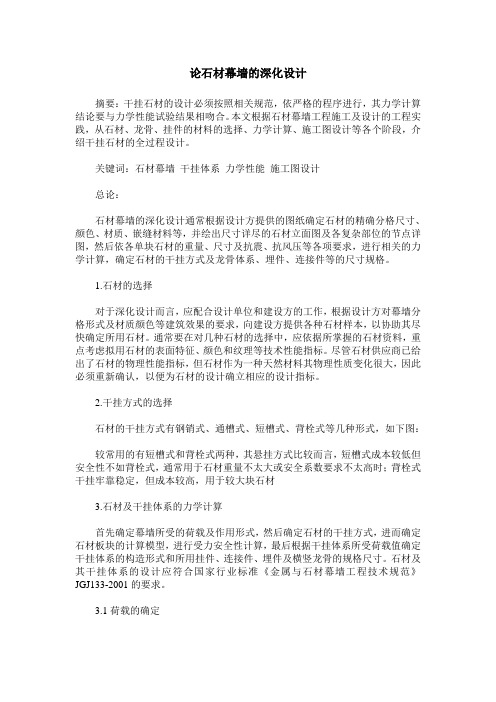

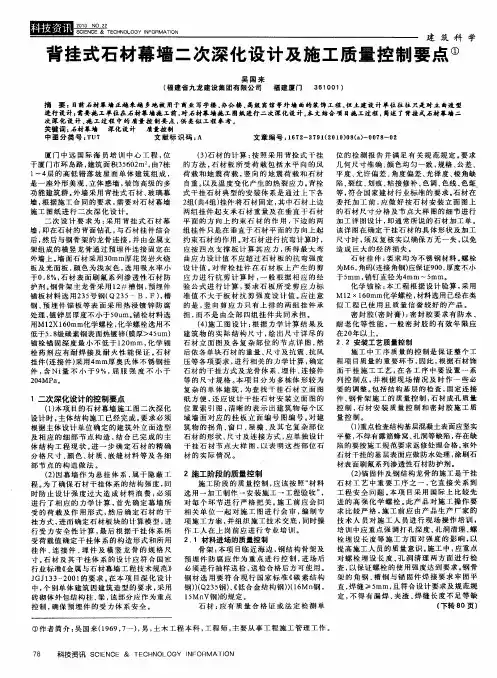

论石材幕墙的深化设计摘要：干挂石材的设计必须按照相关规范，依严格的程序进行，其力学计算结论要与力学性能试验结果相吻合。
本文根据石材幕墙工程施工及设计的工程实践，从石材、龙骨、挂件的材料的选择、力学计算、施工图设计等各个阶段，介绍干挂石材的全过程设计。
关键词：石材幕墙干挂体系力学性能施工图设计总论：石材幕墙的深化设计通常根据设计方提供的图纸确定石材的精确分格尺寸、颜色、材质、嵌缝材料等，并绘出尺寸详尽的石材立面图及各复杂部位的节点详图，然后依各单块石材的重量、尺寸及抗震、抗风压等各项要求，进行相关的力学计算，确定石材的干挂方式及龙骨体系、埋件、连接件等的尺寸规格。
1.石材的选择对于深化设计而言，应配合设计单位和建设方的工作，根据设计方对幕墙分格形式及材质颜色等建筑效果的要求，向建设方提供各种石材样本，以协助其尽快确定所用石材。
通常要在对几种石材的选择中，应依据所掌握的石材资料，重点考虑拟用石材的表面特征、颜色和纹理等技术性能指标。
尽管石材供应商已给出了石材的物理性能指标，但石材作为一种天然材料其物理性质变化很大，因此必须重新确认，以便为石材的设计确立相应的设计指标。
2.干挂方式的选择石材的干挂方式有钢销式、通槽式、短槽式、背栓式等几种形式，如下图：较常用的有短槽式和背栓式两种，其悬挂方式比较而言，短槽式成本较低但安全性不如背栓式，通常用于石材重量不太大或安全系数要求不太高时；背栓式干挂牢靠稳定，但成本较高，用于较大块石材3.石材及干挂体系的力学计算首先确定幕墙所受的荷载及作用形式，然后确定石材的干挂方式，进而确定石材板块的计算模型，进行受力安全性计算，最后根据干挂体系所受荷载值确定干挂体系的构造形式和所用挂件、连接件、埋件及横竖龙骨的规格尺寸。
石材及其干挂体系的设计应符合国家行业标准《金属与石材幕墙工程技术规范》JGJ133-2001的要求。
3.1荷载的确定计算时通常考虑材料的自重、所受风荷载及地震荷载，并根据荷载作用方式对其进行组合。

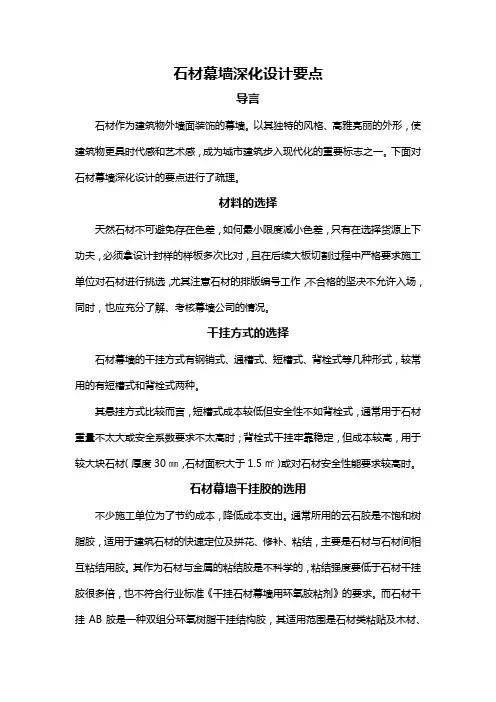

石材幕墙深化设计要点导言石材作为建筑物外墙面装饰的幕墙。
以其独特的风格、高雅亮丽的外形，使建筑物更具时代感和艺术感，成为城市建筑步入现代化的重要标志之一。
下面对石材幕墙深化设计的要点进行了疏理。
材料的选择天然石材不可避免存在色差，如何最小限度减小色差，只有在选择货源上下功夫，必须拿设计封样的样板多次比对，且在后续大板切割过程中严格要求施工单位对石材进行挑选，尤其注意石材的排版编号工作，不合格的坚决不允许入场，同时，也应充分了解、考核幕墙公司的情况。
干挂方式的选择石材幕墙的干挂方式有钢销式、通槽式、短槽式、背栓式等几种形式，较常用的有短槽式和背栓式两种。
其悬挂方式比较而言，短槽式成本较低但安全性不如背栓式，通常用于石材重量不太大或安全系数要求不太高时；背栓式干挂牢靠稳定，但成本较高，用于较大块石材（厚度30㎜，石材面积大于1.5㎡）或对石材安全性能要求较高时。
石材幕墙干挂胶的选用不少施工单位为了节约成本，降低成本支出。
通常所用的云石胶是不饱和树脂胶，适用于建筑石材的快速定位及拼花、修补、粘结，主要是石材与石材间相互粘结用胶。
其作为石材与金属的粘结胶是不科学的，粘结强度要低于石材干挂胶很多倍，也不符合行业标准《干挂石材幕墙用环氧胶粘剂》的要求。
而石材干挂AB胶是一种双组分环氧树脂干挂结构胶，其适用范围是石材类粘贴及木材、钢、铁、铜、铝、不锈钢、混凝土、水泥预制件、粘土砖、玻璃钢、人造石等不同材质的相互粘接。
一般讲，云石胶的固化成型要比AB胶快，施工比较简便，价格较低，但其对石材的污染也相对比较大，而且云石胶固化后的弹性比AB胶差，这样对抵抗疲劳荷载和温度作用就很不利。
对石材连接件、干挂胶的选用，应严格按照规范要求，加强现场验收工作，杜绝不合格材料进入施工现场。
石材的允许应力通常用于建筑物干挂石材的有花岗岩、大理石和石灰石等，根据各种石材特有的性能特征及施工经验在对上述石材进行力学计算时采用的安全系数应有所不同。
建筑幕墙工程中的深化设计及施工技术研究摘要：建筑幕墙主要用于建筑的外立面，给人以强烈的视觉冲击。
同时，建筑幕墙还具有采光、节能、防风的功能。
好的幕墙作品能将幕墙与建筑融为一体，表现出现代的设计风格和更多的设计个性，因此受到现代客户的广泛青睐。
然而，幕墙设计与建筑设计之间还存在着很大的差异，在实践中很难实现无缝衔接。
有时设计单位过分追求经济效益，对质量控制不严。
另外，建筑结构本身比较复杂，使用要求也比较高，需要交叉协调的专业也比较多。
幕墙专业受主体工程各专业的影响很大，因此在幕墙设计中会暴露出许多问题，极大地影响了幕墙设计的质量，也对工程的安全和进度产生了不利的影响。
有时会发生重大安全事故，造成严重的经济损失。
因此，有必要根据工程经验优化设计方案，深化幕墙设计的细节。
关键词：建筑幕墙工程；深化设计；施工技术1 工程概况某商业建筑工程总建筑面积为154678.13㎡, 地上部分由南、北两栋塔楼和4-7层的连体裙楼组成, 三层地下室。
该建筑绝大部分外立面采用组合式幕墙设计, 石材幕墙总面积为20975㎡, 玻璃幕墙总面积为23002㎡, 铝板幕墙总面积为5215㎡。
南、北塔楼外墙大部采用竖向石材装饰柱、层间1100mm高铝板水平带, 其余为玻璃幕墙等三种幕墙形式;裙楼部分采用竖向石材装饰柱、玻璃幕墙等两种幕墙形式。
石材装饰柱采用25mm厚花岗岩干挂饰面, 均自首层至顶, 宽400-800mm, 凸出整面玻璃面350-600mm, 柱间中心距1500-2000mm。
水平铝板带采用2.5mm厚铝单板饰面, 每层均周圈环绕, 带高1100mm, 对外设计成“凹”形, 顶部标高对齐各层楼面标高以上100mm。
石材装饰柱间和铝单板带间大部分为6LOW-E+12A+6双层钢化中空玻璃幕墙, 裙楼局部采用8LOW-E+12A+8双层钢化中空玻璃, 玻璃最大规格为1400×2200mm, 重约98kg, 所有幕墙玻璃外表面距外墙面250mm。
论幕墙的深化设计摘要：在当前工程项目中，幕墙的应用日趋广泛，尤其是在经济繁华的都市商业建筑中应用更是普遍。
在现代化发展中，幕墙工程多采用石材幕墙为主，其中干挂石材的设计应用最为广泛。
在建筑工程中，设计企业和建设单位通常都是在工作中提供一个立面分割形式和少量的节点图，对于其相关内容及要求未曾深入解释，同时详细的图样也未曾表示明确从而造成施工困难，这种现象的存在容易形成幕墙细节节点控制难度大的隐患。
因此，就目前石材幕墙工程而言，设计工作是十分重要的，需要在工作中进行深入分析与制定。
本文就石材幕墙设计的各方面要点进行分析，从材料的选择、物理性能计算等方面深入分析，并提出了相关深化设计要点。
关键词：幕墙；深化设计；材料1 石材的选择就当前的石材幕墙设计工作而言，设计单位和企业在工作中要按投资者的投资目的和工作需求为主要依据，进而制定出设计的大体方案。
同时，在设计时还要以建筑结构为标准来对幕墙结构、形式和颜色等方面进行严格的控制，为建筑施工方提供各种石材样本以供施工材料的选用。
通常，石材原料选用首先需要具备相关资料和一定的基础知识，还需考虑到建设物外在要求和表面条纹变化的要求。
因此在设计工作中需要进行深入分析和总结，对石材物理性质与技术性能进行严格控制。
石材作为一种天然物理材料，是一种物理性能变化大的新型材料，因此对材料的选用是十分重要的，是满足投资需求的主要途径和方法。
2 干挂方式的选择石材幕墙干挂式施工的方法有很多，常见的施工方式主要有背栓式、短槽式和钢销式等。
其中短槽式和背栓式的石材幕墙施工工艺使用较为广泛，经过多方面比较短槽式幕墙施工具备施工成本低、工艺简单的优势，但是其在施工中由于安全性能不佳，不如背栓式，通常对于质量较重的石材在施工中多选择背栓式施工模式。
3 石材及干挂体系的力学计算石材幕墙是当前主要的外围建筑结构，其设计效果的高低直接影响着建筑物整体美观和质量，因此在设计的过程中需要进行深入的总结与分析，尤其是对石材物理性质和力学性质更是要结合整体建设施工进行全面分析。

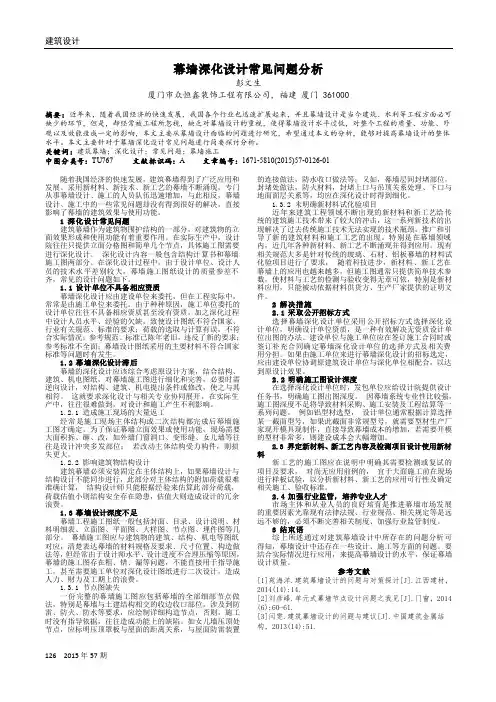

建筑设计126 2015年57期幕墙深化设计常见问题分析彭文生厦门市众恒鑫装饰工程有限公司，福建厦门 361000摘要：近年来，随着我国经济的快速发展，我国各个行业也迅速扩展起来，并且幕墙设计是当今建筑、水利等工程方面必可缺少的环节，但是，却经常被工程所忽视，缺乏对幕墙设计的重视，使得幕墙设计水平过低，对整个工程的质量、功能、外观以及效能造成一定的影响，本文主要从幕墙设计面临的问题进行研究，希望通过本文的分析，能够对提高幕墙设计的整体水平。
本文主要针对于幕墙深化设计常见问题进行简要探讨分析。
关键词：建筑幕墙；深化设计；常见问题；幕墙施工中图分类号：TU767 文献标识码：A 文章编号：1671-5810(2015)57-0126-01随着我国经济的快速发展，建筑幕墙得到了广泛应用和发展。
采用新材料、新技术、新工艺的幕墙不断涌现，专门从事幕墙设计、施工的人员队伍迅速增加，与此相反，幕墙设计、施工中的一些常见问题却没有得到很好的解决，直接影响了幕墙的建筑效果与使用功能。
1 深化设计常见问题建筑幕墙作为建筑物围护结构的一部分，对建筑物的立面效果形成和使用功能有着重要作用。
在实际生产中，设计院往往只提供立面分格图和简单几个节点，具体施工图需要进行深化设计。
深化设计内容一般包含结构计算书和幕墙施工图两部分。
在深化设计过程中，由于设计单位、设计人员的技术水平差别较大，幕墙施工图纸设计的质量参差不齐，常见的设计问题如下。
1.1 设计单位不具备相应资质幕墙深化设计应由建设单位来委托，但在工程实际中，常常是由施工单位来委托。
由于种种原因，施工单位委托的设计单位往往不具备相应资质甚至没有资质，加之深化过程中设计人员水平、经验的欠缺，致使设计图纸不符合国家、行业有关规范、标准的要求；荷载的选取与计算有误，不符合实际情况；参考规范、标准已陈年老旧，违反了新的要求；参考标准不全面；幕墙设计图纸采用的主要材料不符合国家标准等问题时有发生。
幕墙深化设计任务书一、设计依据1、规划文本（立面效果图）2、施工图纸（或电子档）二、幕墙深化设计及施工招标范围$1、石材幕墙、玻璃幕墙系统：2、外墙轻钢雨棚、装饰造型、百叶窗；屋面轻钢结构玻璃构架造型屋顶：3、钢结构楼梯、连廊：三、设计要求1、设计指导思想和原则幕墙设计构想应与设计院的建筑立面设计思路及结构特征相吻合，并符合规划文本的要求，通过幕墙设计加以完善，力求达到以下目标：①简洁、合理，烘托建筑的气氛和造型；②满足幕墙的经济性；③用材的合理性；④操作的可靠性；⑤图纸的覆盖内容。
|2、设计定位:盱眙县城中心城市综合体标志性公共建筑（A）3、设计要点：幕墙设计应力求把握住原建筑外立面设计思想，满足建筑使用功能要求，符合国家、地方有关幕墙设计规范与标准。
应灵活运用国内外幕墙设计已应用成熟的新理念、新工艺、新材料，充分发挥想象力，投标设计方案应具有可操作性，采用的技术先进、成熟、经济、适用、耐久，并能在施工中顺利实现。
设计中必须充分考虑幕墙通风、与照明设置配套、防火、保温、防噪、安全及清洁等后续服务问题。
4、设计要求：本工程幕墙结构形式要求为石材幕墙采用钢构件干挂形式。
结合项目的定位要求，本工程的幕墙性能要求达到以下标准：（1）雨水渗漏性能达到Ⅲ级或以上。
…（2）平面变形性能达到Ⅳ级或以上。
（3）幕墙抗震性能。
本工程抗震设防烈度为7度。
（4）耐冲击性能达到Ⅲ级或以上。
（5）防雷满足规范要求。
工程技术要求;（1）幕墙必须考虑相邻上下、左右楼层外立面外墙结构、门窗、造型、保温等分隔与匹配。
（2）幕墙的接缝设计需考虑本密性。
（3）幕墙可能渗水部位应设置通向室外的泄水道或设置坡度，同时减少泄水道的空气渗透性。
%（4）本工程设计需考虑土建主体和幕墙本身因受到生产、安装、温度变化、风压、荷载、结构偏差、地震等因素导致的移动及振动产生的破损应力对幕墙的损坏。
（5）采取适当的措施避免因热胀冷缩使幕墙金属元件及构件挠曲而产生爆裂。
幕墙招标图纸深化设计要求一、前言幕墙作为建筑的外衣，不仅要具备美观性，更要满足功能性和安全性的要求。
在幕墙工程的实施过程中，招标图纸的深化设计至关重要。
深化设计的质量直接影响到幕墙工程的施工质量、进度和成本。
为了确保幕墙招标图纸的深化设计符合项目的需求和标准，特制定以下要求。
二、设计依据1、建筑设计图纸包括建筑平面图、立面图、剖面图、节点详图等，这些图纸是幕墙深化设计的基础，必须准确理解和遵循。
2、相关规范和标准如《建筑幕墙》GB/T 21086、《玻璃幕墙工程技术规范》JGJ 102 等，确保设计符合国家和行业的规范要求。
3、业主的特殊要求业主可能对幕墙的外观、性能、材料等方面有特殊的要求，这些要求应在深化设计中得到充分体现。
三、设计内容1、幕墙的类型和系统设计明确幕墙的类型，如玻璃幕墙、铝板幕墙、石材幕墙等，并对每种类型的幕墙系统进行详细设计，包括结构体系、支撑方式、密封方式等。
2、材料选择根据项目的要求和环境条件，选择合适的幕墙材料，如玻璃的种类（钢化玻璃、夹层玻璃等）、铝板的材质和厚度、石材的品种和规格等，并注明材料的性能参数和质量标准。
3、节点设计对幕墙与主体结构的连接节点、幕墙板块之间的拼接节点、收口节点等进行详细设计，确保节点的可靠性和密封性。
4、防火设计根据建筑的防火要求，设计合理的防火构造，如设置防火封堵、防火隔离带等。
5、防雷设计按照防雷规范的要求，设计幕墙的防雷系统，包括接闪器、引下线等。
6、排水设计考虑幕墙的排水问题，设计合理的排水通道和排水坡度，确保雨水能够及时排出，避免积水。
7、开启扇设计确定开启扇的位置、数量、尺寸和开启方式，满足通风和消防排烟的要求。
8、安全防护设计对于高层建筑的幕墙，应设计必要的安全防护措施，如防坠落装置等。
四、设计深度要求1、图纸完整性深化设计图纸应包括封面、目录、设计说明、平面图、立面图、剖面图、节点详图、大样图、材料清单等，确保图纸的完整性和系统性。
论石材幕墙的深化设计
【摘要】目前的建筑工程项目中，石材幕墙的应用越来越普遍，尤其是在人群密集都市中的大型建筑上应用尤为广泛。
现阶段社会发展中，所采用的石材幕墙多为干挂石材幕墙，而在设计工作中，建筑设计单位通常都只是提供一个大概的立面结构形式和少量节
点图，对于其相关内部施工要求并未曾进行深入的指明，这就造成在施工中幕墙细点控制较为困难，从而造成幕墙施工质量隐患，因此而言，对石材幕墙进行深化设计是十分重要的。
本文根据过去石材幕墙工程项目的设计经验，从石材幕墙各项材料的选择、物理性能计算和受力分析等方面进行深入分析，提出了深化设计要点。
【关键词】石材幕墙；深化设计；材料
中图分类号：[g232.3]
[ abstract ] the current construction projects, stone curtain wall is more and more widely used, especially in the densely populated city in large building is particularly wide application. at this stage of social development, the stone curtain wall for dry hanging stone curtain wall, whereas in design, construction and design units are usually only provide a general elevation structure and a small number of nodes in the graph, the relevant internal construction requirements and are not further specified, this resulted in
the construction curtain wall point control is more difficult, resulting in curtain wall construction quality problems, therefore, to deepen the design of stone curtain wall is very important. according to the last stone curtain wall project design experience, from the stone curtain wall of the choice of material, physical performance calculation and force analysis of aspects of in-depth analysis, put forward to deepen design points.
[ key words ] stone curtain wall design; material;
中图分类号：文献标识码：a 文章编号：2095-2104（2012）
在目前的工程项目中，建筑幕墙的设计不但要求其具有一定的
美观性和装饰效果，而且对于其面板和承重结构设计也提出了新的理念。
随着社会技术的不断发展，人们对房屋美观性和实用性要求不断提高，作为房屋外立面的主要结构形式幕墙也越来越受到人们的关注。
石材幕墙为建筑外立面增加了亮丽的质感和高贵感，具有目前清水混凝土外墙和玻璃幕墙所无法达到的个性化特征。
随着人们对住宅品质的需求，石材幕墙在给人们带来舒适、美观的同时，其安全性能也得到了人们的认可与关注。
在石材幕墙设计中，对于材料装饰美感和个性化设计要求显得越来越重要，这就为各种新材料的应用与设计带来了新的难题。
在石材幕墙设计中，我们需要通过石材颜色种类和条理进行深入分析，并对其视觉效果进行合理配
置。
1.石材的选择
对于现阶段的幕墙设计而言，需要以建筑设计单位和建设单位的外观效果、功能要求和投资目的为依据，根据建筑设计单位对幕墙结构、形式以及颜色等方面的要求进行控制来向建筑设计单位和建设单位提供各种石材样本，以辅助建筑设计单位和建设单位在工作中快速、明了的选择各种石材原材料。
通常在石材原料的选择中首先要掌握石材相关资料和基础知识，一般而言，选择工作中重点需要考虑所使用石材的表面颜色、特征和线条等环节，同时还需要对石材的物理性质和技术指标进行深入分析和控制。
石材作为一种天然材料，其具有物理性能变化大的特点，因此我们进行深化设计时必须要及时提供石材样本给建筑设计单位和建设单位进行确认，以便深化设计工作的正常进行。
2.干挂方式的选择
石材的干挂方式有钢销式、通槽式、短槽式、背栓式等几种形式，现在比较常用的有短槽式和背栓式两种，经过多方面比较而言，短槽式造价较低但安全性不如背栓式，通常用于石材幕墙高度不是太高、石材板块重量不太重或安全系数要求不太高时；背栓式干挂牢靠稳定，但成本较高，用于石材幕墙高度较高、石材板块重量较重或对石材安全性能要求较高时。
3.石材及干挂体系的力学计算
石材幕墙作为主要的建筑外围护结构，其设计效果好坏直接影响着建筑物外立面美观性和质量，因此在设计过程中，要整体考虑建筑安全性和耐久性，深入分析其力学性质。
目前，石材幕墙设计工作中，力学计算主要包括以下几个方面内容：
3.1荷载的确定
计算时通常考虑材料的自重、所受风荷载及地震荷载，并根据荷载作用方式对其进行组合。
其相应分项系数及组合系数都应严格按规范要求取用，对某些特殊的建筑物，设计说明书中对相应荷载计算取值会有特殊要求，在计算时应和规范相互对照取其最大值。
对干挂体系进行计算时，应根据刚体的力的传递的特性，确定其所受荷载进行力学计算。
3.2石材的计算
石材的计算主要包括石材板块自身的抗弯计算和石材板块与挂件销钉连接处的抗剪计算。
有时还应计算石材的热裂应力。
计算方式与石材的干挂方式有关，石材板所受荷载包括水平向的风荷载和地震荷载，竖向的地震荷载和石材自重。
以及温度变化产生的热裂应力。
背栓式干挂石材典型的安装体系是通过上下各2组挂件将石材固定，其中石材上边两组挂件起支承石材重量及在垂直于石材平面的方向上约束石材的作用，下边的两组挂件只是在垂直于石材平面的方向上起约束石材的作用。
3.3干挂体系的计算
干挂石材体系力的传递过程中的最大应力可通过简化计算方法或有限元程序计算得出。
值得强调的是，有些特殊的石材由于其独特的纹理特性而使石材在沿板长及板高方向的强度具有非常明显
的差异，须分别对这两个方向进行计算。
4、施工图设计
干挂石材幕墙施工图设计的依据为：建筑平面图、建筑立面图、建筑剖面图、建筑墙身大样图（建筑节点详图）、其他专业需与干挂石材幕墙配合的相关图纸及其他要求和干挂石材幕墙的计算书。
干挂石材幕墙施工图设计必须做到既满足建筑师的要求，又要与现场的实际情况相吻合，干挂石材幕墙施工图设计主要包括石材平面图设计、石材立面图设计、石材节点大样图设计、石材的安装立面图设计、石材的加工详图设计等。
4.1、石材平面图设计
石材平面图设计首先要根据建筑物的结构形式、形状和功能要求确定石材完成面尺寸，再根据外立面效果图确定建筑物的拐角、窗套及其它复杂部位石材的形状，同时结合石材立面图确定石材的分格尺寸。
平面图上应有石材外边线到轴线的定位尺寸，并有明确的标注。
4.2、石材立面图设计
石材立面图设计要以建筑立面图为基础，同时结合外立面效果、石材平面图进行设计。
首先要根据外立面效果图确定建筑物的拐
角、窗套及其它复杂部位石材的形状，再结合石材平面图确定石材的分格尺寸。
4.3、石材节点大样图设计：
对建筑物的拐角、窗套、檐口及其它复杂部位石材的形状、尺寸及连接方式，应单独设计干挂石材节点大样图，以表明这些部位干挂石材的做法。
4.4、石材安装立面图设计：
石材平面图、立面图及节点大样图经建筑师批准后，根据石材立面图的板块分格要求，在各立面上将不同形状或不同尺寸的石材分别独立编号，编号应确保唯一并方便实用，所设计的石材安装立面图应清晰的表达出各立面上所有不同种类的石材板块。
若工程的体形较复杂，为查找干挂石材立面图纸方便，还应设计干挂石材安装立面图的位置索引图，清晰的表示出建筑物每个区域墙面对应的干挂石材安装立面图编号。
4.5、石材加工详图设计：
石材安装立面图及节点大样图经现场放线复核与无误后，即可按石材安装立面图上的石材尺寸分格及节点大样图的细节进行加工详图设计，该详图即通常所说的石材加工单。
在确定干挂石材的具体形状及加工尺寸时，须反复复核以确保万无一失，以免造成巨大的经济损失。
6、结束语
石材幕墙的深化设计通常根据建筑设计单位提供的图纸确定石材的精确分格尺寸、颜色、材质、嵌缝材料等，并绘制出尺寸详细的石材立面图、平面图及各复杂部位的石材大样图、节点详图，然后根据石材的重量、尺寸及抗震、抗风压等各项要求，进行相关的力学计算，确定石材的干挂方式及龙骨大小，埋件、连接件等的尺寸规格。
并在有条件的情况下，对计算结果进行现场的力学性能试验，以确保石材幕墙的安全性和耐久性。
