014幕墙深化设计施工图审图要点

幕墙深化设计施工图审图要点1图纸目录(应包含以下图纸)(1)封面、目录(2)设计说明(3)幕墙构件平面、立面布置图(4)墙材与龙骨、各向龙骨间的连接、安装详图(5)主龙骨与主体结构连接的构造详图2图纸深度及设计审图要点(1)设计说明:注明设计依据、荷载资料、项目类别、工程概况、所用钢材牌号和质量等级(必要时提出物理、力学性能和化学成份要求)及连接件的型号、规格。

焊缝质量等级、防腐及防火措施。

建筑幕墙面板材料要求及物理性能幕墙式建筑外墙保温材料要求窗槛墙、窗间墙的填充材料要求防火封堵材料要求幕墙防雷做法重点检查材料要求:幕墙式建筑外墙保温材料应为A级，可采用憎水型岩棉。

建筑幕墙面板的燃烧性能应为B1级以上。

金属夹芯复合板材，其芯材应采用不燃保温材料。

窗槛墙、窗间墙的填充材料应采用不燃保温材料(A级)。

非幕墙式建筑外墙保温材料燃烧性能:高度大于50米为A级;高度学院50米为A级或B1级。

(2)幕墙构件平面、立面布置图:图中标注墙面材料、竖向和水平龙骨(或钢索)材料的品种、规格、型号、性能;与建筑、结构专业核对幕墙专业门洞、窗洞位置;幕墙立面部位均要有结构供幕墙受力。

检查幕墙与内装地面、景观地面交接处标高;与结构专业核对幕墙专业预埋件位置、标高;外立面分格应考虑室内功能及墙体布置;幕墙逃生窗数量设置应符合消防安全要求，逃生窗四周要有防火封堵做法。

与室内建筑平面核对逃生窗位置。

幕墙窗扇开启方向应满足当地消防安全要求;窗槛墙高度要求大于800mm;建筑外墙上，防火墙两侧的门窗洞口边缘水平距离应满足规范要求(2m或4m)，否则应设置固定乙级防火门、窗，并要在幕墙门窗平立面布置图中有所体现;办公楼、酒店等高层建筑外窗禁止采用外平开;外开时应限制开启距离，并采用防脱设置;高层建筑采用外开上悬窗时，应设有防脱设置。

防脱装置及五金锁点配置要在图纸中有所体现;玻璃幕墙、外窗临空处要设置栏杆;栏杆高度应符合要求。

采用玻璃作为栏板时，应选用防撞击夹胶玻璃;幕墙图纸中要设置预留外墙清洗点，外墙清洗点要有节点做法;幕墙图纸应结合泛光的灯具布置、安装、维修进行设计，要有维修马道、爬梯;所有钢化玻璃均需做均质处理。

幕墙深化设计施工图审图要点1图纸目录（应包含以下图纸）（1）封面、目录（2）设计说明（3）幕墙构件平面、立面布置图（4）墙材与龙骨、各向龙骨间的连接、安装详图（5）主龙骨与主体结构连接的构造详图2图纸深度及设计审图要点（1）设计说明：注明设计依据、荷载资料、项目类别、工程概况、所用钢材牌号和质量等级（必要时提出物理、力学性能和化学成份要求）及连接件的型号、规格。

焊缝质量等级、防腐及防火措施。

建筑幕墙面板材料要求及物理性能幕墙式建筑外墙保温材料要求窗槛墙、窗间墙的填充材料要求防火封堵材料要求幕墙防雷做法重点检查材料要求：幕墙式建筑外墙保温材料应为A级，可采用憎水型岩棉。

建筑幕墙面板的燃烧性能应为B1级以上。

金属夹芯复合板材，其芯材应采用不燃保温材料。

窗槛墙、窗间墙的填充材料应采用不燃保温材料（A级）。

非幕墙式建筑外墙保温材料燃烧性能：高度大于50米为A级；高度学院50米为A级或B1级。

（2）幕墙构件平面、立面布置图：图中标注墙面材料、竖向和水平龙骨(或钢索)材料的品种、规格、型号、性能；与建筑、结构专业核对幕墙专业门洞、窗洞位置；幕墙立面部位均要有结构供幕墙受力。

检查幕墙与内装地面、景观地面交接处标高；与结构专业核对幕墙专业预埋件位置、标高；外立面分格应考虑室内功能及墙体布置；幕墙逃生窗数量设置应符合消防安全要求，逃生窗四周要有防火封堵做法。

与室内建筑平面核对逃生窗位置。

幕墙窗扇开启方向应满足当地消防安全要求；窗槛墙高度要求大于800mm；建筑外墙上，防火墙两侧的门窗洞口边缘水平距离应满足规范要求（2m或4m），否则应设置固定乙级防火门、窗，并要在幕墙门窗平立面布置图中有所体现；办公楼、酒店等高层建筑外窗禁止采用外平开；外开时应限制开启距离，并采用防脱设置；高层建筑采用外开上悬窗时，应设有防脱设置。

防脱装置及五金锁点配置要在图纸中有所体现；玻璃幕墙、外窗临空处要设置栏杆；栏杆高度应符合要求。

采用玻璃作为栏板时，应选用防撞击夹胶玻璃；幕墙图纸中要设置预留外墙清洗点，外墙清洗点要有节点做法；幕墙图纸应结合泛光的灯具布置、安装、维修进行设计，要有维修马道、爬梯；所有钢化玻璃均需做均质处理。

幕墙工程施工图纸会审要点1.总则1.1 为指导建筑幕墙工程施工图设计文件的审查工作，使建筑幕墙工程施工图设计文件的质量符合工程建设标准强制性条文的规定，并切实保障幕墙工程的设计质量，制定本要点。

1.2 本要点供施工人员对建筑幕墙工程进行施工图技术性审查时参考执行。

1.3本要点审查的对象：由支承结构体系与面板组成的，可相对主体结构有一定位移能力、不分担主体结构所受作用的建筑外围护结构或装饰性结构。

1.4 建设单位报请建幕墙工程施工图技术性审查的资料应包括以下主要内容：1.4.1 作为建筑幕墙工程设计依据的相关建施、结施图。

改变原有幕墙设计形式及用材的应由原设计人员签字确认。

1.4.2 全套建筑幕墙工程施工图纸及相关结构、热工计算书，采用软件计算的应注明软件名称、版本号。

1.4.3 审查需提供的其它相关资料。

1.5 本要点由下列内容组成：1.5.1 工程建设标准强制性条文：工程建设标准强制性条文是工程建设现行国家和行业标准中直接涉及人民生命财产安全，人身健康，环境保护和公共利益的条文，它同时兼顾了提高经济和社会效益等方面的要求。

凡审查要点中引用的强制性条文，必须在施工图设计文件中贯彻执行。

1.5.2引用的标准：根据行业特点，除相关的强制性条文外，本要点另行引用了一些与强条关系密切，对安全和公众利益影响较大的重要规范条款，供审查机构根据工程具体情况参照执行。

1.5.3 施工图是否达到规定的设计深度要求。

1.5.4 法律、法规和政府文件中涉及技术管理的规定。

1.6本要点所涉及的标准内容应以现行规范标准内容为准。

对工程建设中采用新技术、新工艺、新材料不符合现行强制性条文的。

应由建设单位组织专题技术论证，报苏州建设行政主管部门审定批准。

1.7本要点适用范围为苏州市。

2.审查要点中引用的强制性条文：2.1 审查依据：《建筑结构可靠度设计统一标准》GB50068-20012.2 审查依据：《建筑结构荷载规范》GB50009-20012.3 审查依据：《建筑抗震设计规范》GB50011-20012.4 审查依据：《公共建筑节能设计标准》GB50189-20052.5 审查依据：《建筑物防雷设计规范》GB50057-94（2000版）2.6 审查依据：《钢结构设计规范》GB50017-20032.7 审查依据：《冷弯薄壁型钢结构技术规范》GB50018-20022.8审查依据：《玻璃幕墙工程技术规范》JGJ102-20032.9 审查依据：《金属与石材幕墙工程技术规范》JGJ133-20012.10 审查依据：《混凝土结构后锚固技术规程》JGJ145-20042.11 审查依据：《建筑玻璃应用技术规范》JGJ113-20033.查要点中引用的强制性标准：3.1 审查依据：《高层民用建筑设计防火规范》GB50045-95(2005版)3.2审查依据：《玻璃幕墙工程技术规范》JGJ102-20033.3审查依据：《金属与石材幕墙工程技术规范》JGJ133-20014. 审查要点中对施工图设计文件深度的要求：4.1 审查依据《建筑工程设计文件编制深度规定》5. 审查要点中引用的相关法律法规:5.1 审查依据：《建设工程质量管理条例》5.2审查依据：建设部关于《建筑安全玻璃管理规定》。

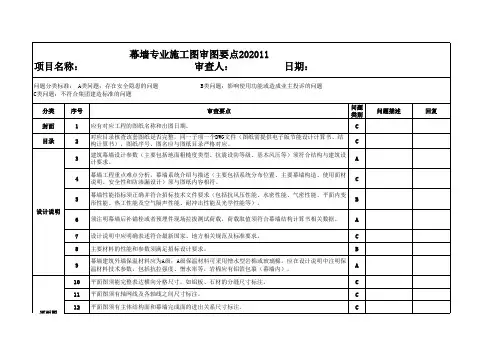

13平面图须有吊顶、雨棚分格图以及骨架布置图等。

C 14平面图须有防雷平面图并能表达横向防雷点位置及布线。

C 15平面图须和建筑平面图分格尺寸相对应。

C 16立面图须能体现外立面所有材料的名称、厚度、颜色及具体位置，图例须清晰并不易混淆。

C 17立面图须能完整表达层高尺寸、建筑标高标注、竖向分格尺寸等。

C 18索引图须有对应的大样图索引位置并和大样立面图对应。

C 19立面图须有防雷立面图并能表达竖向防雷点位置及布线。

C20玻璃规格需满足规范最小许用面积要求。

A21使用中容易受到撞击的部位，其玻璃幕墙应采用安全夹胶玻璃，并应设置明显的警示标志、标识。

A 22吊顶位置玻璃须采用安全夹胶玻璃。

A 23玻璃幕墙应使用满足规范要求的安全玻璃，如玻璃须均质，倒角。

A 24玻璃幕墙、外窗临空处应设置防护栏杆，栏杆高度须满足规范要求。

A 25玻璃幕墙、外窗临空处如未设置栏杆，对应位置玻璃板块应选用防撞击夹胶玻璃。

A 26消防救援窗要满足击碎要求，不可用夹胶玻璃，规格尺寸须满足规范要求。

A平面图立面、剖面、索引图48 2.5mm厚度以内铝板不能用焊钉，影响外视效果造成表面不平整。

C 49百叶横向分格不宜过大，跨度超过900mm应增设加强筋。

C 50开启扇执手高度须适合人开启，开启扇不宜过大、过重（平开窗开启尺寸不宜大于650x1500mm）。

A 51吊顶位石材背部需设置防坠网。

A 52幕墙龙骨竖向层间位置需按规范要求预留伸缩缝。

A 53不同金属接触时需有防腐蚀措施防止双金属腐蚀。

C 54型材为断桥隔热型材时隔热条不能直接承受剪力，须按设计要求设置托板。

C 55玻璃下方应按要求在1/4位置设置两个玻璃托板并满足受力要求。

A 56采光顶、雨棚采用半明框扣盖时，扣盖布置应顺水流方向。

B 57金属屋面咬口方向需与水流方向一致。

B 58喷涂涂层不能直接与结构胶粘接。

B59全玻幕墙，高度与厚度超限时须按规范采用吊挂形式。

A60大面积横向装饰线条和檐口位置需设置滴水线。

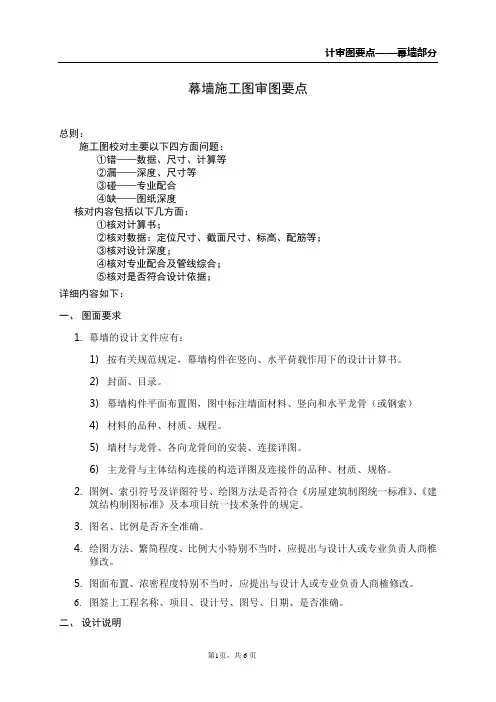

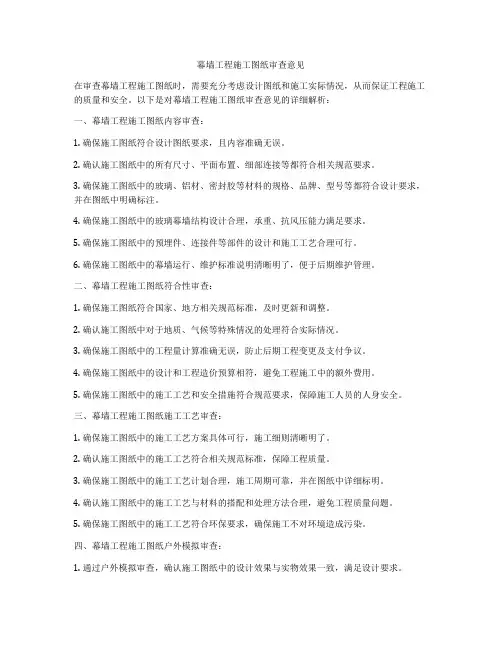

幕墙施工图审图要点总则：施工图校对主要以下四方面问题：①错——数据、尺寸、计算等②漏——深度、尺寸等③碰——专业配合④缺——图纸深度核对内容包括以下几方面：①核对计算书；②核对数据：定位尺寸、截面尺寸、标高、配筋等；③核对设计深度；④核对专业配合及管线综合；⑤核对是否符合设计依据；详细内容如下：一、图面要求1.幕墙的设计文件应有：1)按有关规范规定，幕墙构件在竖向、水平荷载作用下的设计计算书。

2)封面、目录。

3)幕墙构件平面布置图，图中标注墙面材料、竖向和水平龙骨（或钢索）4)材料的品种、材质、规程。

5)墙材与龙骨、各向龙骨间的安装、连接详图。

6)主龙骨与主体结构连接的构造详图及连接件的品种、材质、规格。

2.图例、索引符号及详图符号、绘图方法是否符合《房屋建筑制图统一标准》、《建筑结构制图标准》及本项目统一技术条件的规定。

3.图名、比例是否齐全准确。

4.绘图方法、繁简程度、比例大小特别不当时，应提出与设计人或专业负责人商椎修改。

5.图面布置、浓密程度特别不当时，应提出与设计人或专业负责人商榷修改。

6.图签上工程名称、项目、设计号、图号、日期、是否准确。

二、设计说明1、设计依据是否正确、齐全。

2、使用的设计规范、规程，是否适用于本工程，是否为有效版本。

3、工程名称及设计号与建筑图是否一致。

4、图纸名称、编号与图纸目录是否一致。

5、所有说明是否合理、通顺、清晰、有无错别字，总说明与图纸说明是否一致。

6、抗震设防烈度、设计基本地震加速度和所属设计地震分组、结构抗震等级、场地类别、楼面荷载、基本风压、特殊房间荷载值等是否注明并符合规范要求。

7、材料的品种、规格、容重限值，设计强度值、强度等级是否表示清楚。

8、必要的施工注意事项、特殊结构及结构的特殊部位、大体积玻璃等施工时应注意的问题是否标明。

三、平面图1.轴线号及各部分尺寸是否齐全、正确、与建筑图是否一致。

2.各构件尺寸及位置（平面尺寸线与定位轴线关系、标高）是否正确、无遗漏。

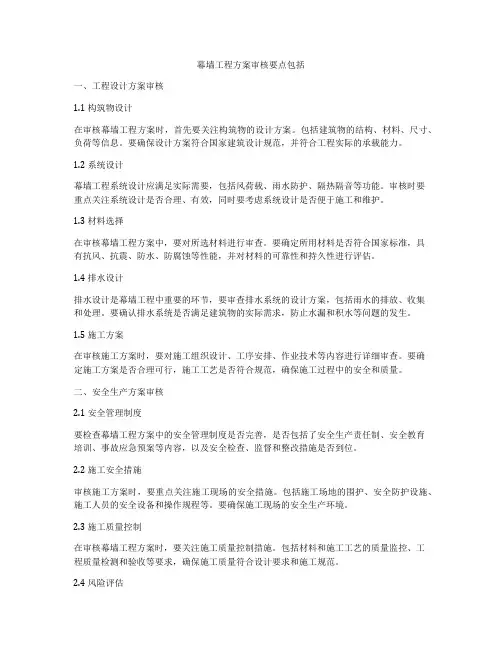

幕墙工程方案审核要点包括一、工程设计方案审核1.1 构筑物设计在审核幕墙工程方案时，首先要关注构筑物的设计方案。

包括建筑物的结构、材料、尺寸、负荷等信息。

要确保设计方案符合国家建筑设计规范，并符合工程实际的承载能力。

1.2 系统设计幕墙工程系统设计应满足实际需要，包括风荷载、雨水防护、隔热隔音等功能。

审核时要重点关注系统设计是否合理、有效，同时要考虑系统设计是否便于施工和维护。

1.3 材料选择在审核幕墙工程方案中，要对所选材料进行审查。

要确定所用材料是否符合国家标准，具有抗风、抗震、防水、防腐蚀等性能，并对材料的可靠性和持久性进行评估。

1.4 排水设计排水设计是幕墙工程中重要的环节，要审查排水系统的设计方案，包括雨水的排放、收集和处理。

要确认排水系统是否满足建筑物的实际需求，防止水漏和积水等问题的发生。

1.5 施工方案在审核施工方案时，要对施工组织设计、工序安排、作业技术等内容进行详细审查。

要确定施工方案是否合理可行，施工工艺是否符合规范，确保施工过程中的安全和质量。

二、安全生产方案审核2.1 安全管理制度要检查幕墙工程方案中的安全管理制度是否完善，是否包括了安全生产责任制、安全教育培训、事故应急预案等内容，以及安全检查、监督和整改措施是否到位。

2.2 施工安全措施审核施工方案时，要重点关注施工现场的安全措施。

包括施工场地的围护、安全防护设施、施工人员的安全设备和操作规程等。

要确保施工现场的安全生产环境。

2.3 施工质量控制在审核幕墙工程方案时，要关注施工质量控制措施。

包括材料和施工工艺的质量监控、工程质量检测和验收等要求，确保施工质量符合设计要求和施工规范。

2.4 风险评估要对幕墙工程的风险进行评估，包括施工过程中的安全风险、施工现场的危险源、特殊气候条件下的施工安全等方面进行评估。

确保施工过程中的安全可控。

2.5 现场监督要审核现场监督措施和监督机制，包括施工现场的监督人员安排、监督设备的配置、监督频率及内容等，确保施工过程中的安全生产。

工程施工图审查要点是什么一、总体布局方案审查1. 审查建筑总平面布局是否符合设计要求，建筑功能及使用要求是否合理布局；2. 审查建筑建筑高度、体量、方向、层数、空间布局等是否符合设计图纸；3. 审查建筑物的地面、地下建筑物的布局是否符合设计要求；4. 审查建筑与周边环境的关系是否协调，与相邻建筑的距离是否符合规范；5. 审查建筑结构的布局是否合理，是否满足强地震区地区构造抗力要求；6. 审查设备、管道、电气等管线布局是否符合设计图纸。

二、建筑结构审查1. 审查建筑结构设计是否符合相关规范标准，是否满足荷载要求；2. 审查结构材料、构件的选择是否合理，是否符合设计要求；3. 审查建筑结构整体稳定性、承载性是否满足设计要求；4. 审查结构节点和连接处的处理是否符合规范要求；5. 审查混凝土结构的配筋是否符合规范要求；6. 审查钢结构的连接焊接是否符合规范要求；7. 审查基础的设计是否满足地基承载要求。

三、建筑设备审查1. 审查建筑设备的选型是否符合设计要求，是否达到节能、环保要求；2. 审查管道、空调、通风等系统布局是否合理，设备连接是否符合规范；3. 审查设备的安装位置是否符合规范规定，设备与建筑结构的连接是否牢固；4. 审查电气设备的接线、配电方案是否满足用电要求，是否符合电气规范要求；5. 审查消防设备的布局是否符合消防要求，消防通道、疏散通道是否合理配置。

四、施工工艺审查1. 审查施工单位施工工艺和施工方法是否符合施工图纸要求；2. 审查施工工序和施工流程是否合理、安全、有效；3. 审查施工单位施工材料和施工设备是否符合标准，施工合同和要求；4. 审查施工单位的人员资质、施工证书是否齐全、合法；5. 审查施工单位施工现场的安全措施是否充分，施工现场卫生是否良好；6. 审查施工单位的施工进度计划和施工质量控制措施是否合理有效。

五、施工图纸审查1. 审查施工图纸的编制是否符合规范要求，是否完整、清晰；2. 审查施工图纸的工程量计算是否准确，材料规格、配筋、尺寸是否符合设计要求；3. 审查施工图纸的文字说明、符号标识是否清晰、统一；4. 审查施工图纸的图面比例是否准确，图面的形成是否规范；5. 审查施工图纸的版本控制、签章盖章、备案等程序是否合规。

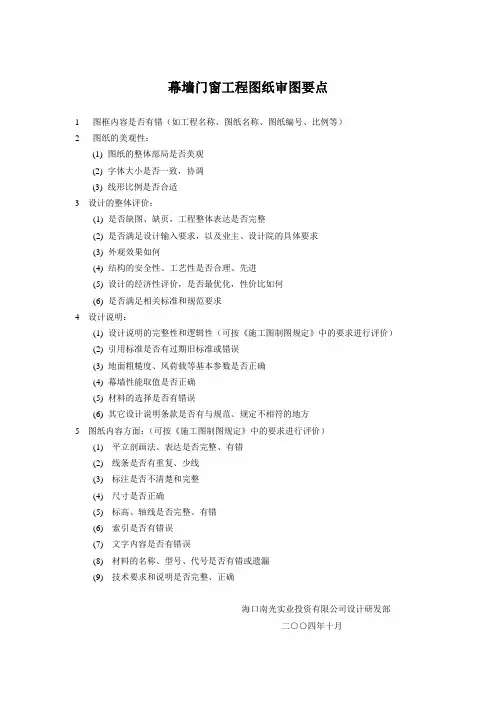

幕墙门窗工程图纸审图要点
1图框内容是否有错（如工程名称、图纸名称、图纸编号、比例等）
2图纸的美观性：
(1)图纸的整体部局是否美观
(2)字体大小是否一致，协调
(3)线形比例是否合适
3 设计的整体评价：
(1)是否缺图、缺页，工程整体表达是否完整
(2)是否满足设计输入要求，以及业主、设计院的具体要求
(3)外观效果如何
(4)结构的安全性、工艺性是否合理、先进
(5)设计的经济性评价，是否最优化，性价比如何
(6)是否满足相关标准和规范要求
4 设计说明：
(1)设计说明的完整性和逻辑性（可按《施工图制图规定》中的要求进行评价）
(2)引用标准是否有过期旧标准或错误
(3)地面粗糙度、风荷载等基本参数是否正确
(4)幕墙性能取值是否正确
(5)材料的选择是否有错误
(6)其它设计说明条款是否有与规范、规定不相符的地方
5 图纸内容方面：（可按《施工图制图规定》中的要求进行评价）
(1)平立剖画法、表达是否完整、有错
(2)线条是否有重复、少线
(3)标注是否不清楚和完整
(4)尺寸是否正确
(5)标高、轴线是否完整、有错
(6)索引是否有错误
(7)文字内容是否有错误
(8)材料的名称、型号、代号是否有错或遗漏
(9)技术要求和说明是否完整、正确
海口南光实业投资有限公司设计研发部
二○○四年十月。

建筑幕墙工程施工图设计文件审查要点1.总则1.1 为指导建筑幕墙工程施工图设计文件的审查工作，使建筑幕墙工程施工图设计文件的质量符合工程建设标准强制性条文的规定，并切实保障幕墙工程的设计质量，制定本要点。

1.2 本要点供施工人员对建筑幕墙工程进行施工图技术性审查时参考执行。

1.3本要点审查的对象：由支承结构体系与面板组成的，可相对主体结构有一定位移能力、不分担主体结构所受作用的建筑外围护结构或装饰性结构。

1.4 建设单位报请建幕墙工程施工图技术性审查的资料应包括以下主要内容：1.4.1 作为建筑幕墙工程设计依据的相关建施、结施图。

改变原有幕墙设计形式及用材的应由原设计人员签字确认。

1.4.2 全套建筑幕墙工程施工图纸及相关结构、热工计算书，采用软件计算的应注明软件名称、版本号。

1.4.3 审查需提供的其它相关资料。

1.5 本要点由下列内容组成：1.5.1 工程建设标准强制性条文：工程建设标准强制性条文是工程建设现行国家和行业标准中直接涉及人民生命财产安全，人身健康，环境保护和公共利益的条文，它同时兼顾了提高经济和社会效益等方面的要求。

凡审查要点中引用的强制性条文，必须在施工图设计文件中贯彻执行。

1.5.2引用的标准：根据行业特点，除相关的强制性条文外，本要点另行引用了一些与强条关系密切，对安全和公众利益影响较大的重要规范条款，供审查机构根据工程具体情况参照执行。

1.5.3 施工图是否达到规定的设计深度要求。

1.5.4 法律、法规和政府文件中涉及技术管理的规定。

1.6本要点所涉及的标准内容应以现行规范标准内容为准。

对工程建设中采用新技术、新工艺、新材料不符合现行强制性条文的。

应由建设单位组织专题技术论证，报苏州建设行政主管部门审定批准。

1.7本要点适用范围为苏州市。

2.审查要点中引用的强制性条文：3.查要点中引用的强制性标准：4. 审查要点中对施工图设计文件深度的要求：5. 审查要点中引用的相关法律法规:。
