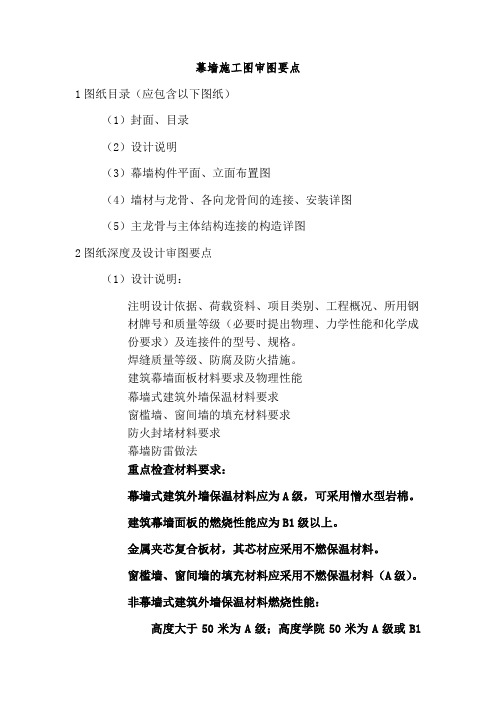

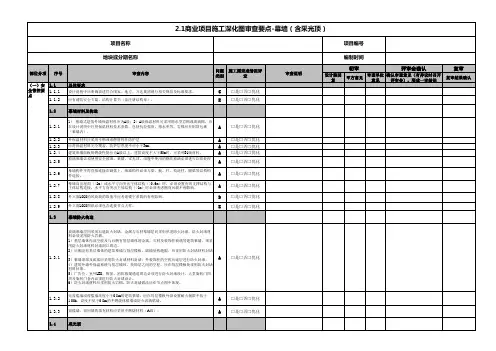

幕墙深化设计施工图审图要点

幕墙深化设计施工图审图要点1图纸目录(应包含以下图纸)(1)封面、目录(2)设计说明(3)幕墙构件平面、立面布置图(4)墙材与龙骨、各向龙骨间的连接、安装详图(5)主龙骨与主体结构连接的构造详图2图纸深度及设计审图要点(1)设计说明:注明设计依据、荷载资料、项目类别、工程概况、所用钢材牌号和质量等级(必要时提出物理、力学性能和化学成份要求)及连接件的型号、规格。

焊缝质量等级、防腐及防火措施。

建筑幕墙面板材料要求及物理性能幕墙式建筑外墙保温材料要求窗槛墙、窗间墙的填充材料要求防火封堵材料要求幕墙防雷做法重点检查材料要求:幕墙式建筑外墙保温材料应为A级，可采用憎水型岩棉。

建筑幕墙面板的燃烧性能应为B1级以上。

金属夹芯复合板材，其芯材应采用不燃保温材料。

窗槛墙、窗间墙的填充材料应采用不燃保温材料(A级)。

非幕墙式建筑外墙保温材料燃烧性能:高度大于50米为A级;高度学院50米为A级或B1级。

(2)幕墙构件平面、立面布置图:图中标注墙面材料、竖向和水平龙骨(或钢索)材料的品种、规格、型号、性能;与建筑、结构专业核对幕墙专业门洞、窗洞位置;幕墙立面部位均要有结构供幕墙受力。

检查幕墙与内装地面、景观地面交接处标高;与结构专业核对幕墙专业预埋件位置、标高;外立面分格应考虑室内功能及墙体布置;幕墙逃生窗数量设置应符合消防安全要求，逃生窗四周要有防火封堵做法。

与室内建筑平面核对逃生窗位置。

幕墙窗扇开启方向应满足当地消防安全要求;窗槛墙高度要求大于800mm;建筑外墙上，防火墙两侧的门窗洞口边缘水平距离应满足规范要求(2m或4m)，否则应设置固定乙级防火门、窗，并要在幕墙门窗平立面布置图中有所体现;办公楼、酒店等高层建筑外窗禁止采用外平开;外开时应限制开启距离，并采用防脱设置;高层建筑采用外开上悬窗时，应设有防脱设置。

防脱装置及五金锁点配置要在图纸中有所体现;玻璃幕墙、外窗临空处要设置栏杆;栏杆高度应符合要求。

采用玻璃作为栏板时，应选用防撞击夹胶玻璃;幕墙图纸中要设置预留外墙清洗点，外墙清洗点要有节点做法;幕墙图纸应结合泛光的灯具布置、安装、维修进行设计，要有维修马道、爬梯;所有钢化玻璃均需做均质处理。

幕墙工程施工图纸会审要点1.总则1.1 为指导建筑幕墙工程施工图设计文件的审查工作，使建筑幕墙工程施工图设计文件的质量符合工程建设标准强制性条文的规定，并切实保障幕墙工程的设计质量，制定本要点。

1.2 本要点供施工人员对建筑幕墙工程进行施工图技术性审查时参考执行。

1.3本要点审查的对象：由支承结构体系与面板组成的，可相对主体结构有一定位移能力、不分担主体结构所受作用的建筑外围护结构或装饰性结构。

1.4 建设单位报请建幕墙工程施工图技术性审查的资料应包括以下主要内容：1.4.1 作为建筑幕墙工程设计依据的相关建施、结施图。

改变原有幕墙设计形式及用材的应由原设计人员签字确认。

1.4.2 全套建筑幕墙工程施工图纸及相关结构、热工计算书，采用软件计算的应注明软件名称、版本号。

1.4.3 审查需提供的其它相关资料。

1.5 本要点由下列内容组成：1.5.1 工程建设标准强制性条文：工程建设标准强制性条文是工程建设现行国家和行业标准中直接涉及人民生命财产安全，人身健康，环境保护和公共利益的条文，它同时兼顾了提高经济和社会效益等方面的要求。

凡审查要点中引用的强制性条文，必须在施工图设计文件中贯彻执行。

1.5.2引用的标准：根据行业特点，除相关的强制性条文外，本要点另行引用了一些与强条关系密切，对安全和公众利益影响较大的重要规范条款，供审查机构根据工程具体情况参照执行。

1.5.3 施工图是否达到规定的设计深度要求。

1.5.4 法律、法规和政府文件中涉及技术管理的规定。

1.6本要点所涉及的标准内容应以现行规范标准内容为准。

对工程建设中采用新技术、新工艺、新材料不符合现行强制性条文的。

应由建设单位组织专题技术论证，报苏州建设行政主管部门审定批准。

1.7本要点适用范围为苏州市。

2.审查要点中引用的强制性条文：2.1 审查依据：《建筑结构可靠度设计统一标准》GB50068-20012.2 审查依据：《建筑结构荷载规范》GB50009-20012.3 审查依据：《建筑抗震设计规范》GB50011-20012.4 审查依据：《公共建筑节能设计标准》GB50189-20052.5 审查依据：《建筑物防雷设计规范》GB50057-94（2000版）2.6 审查依据：《钢结构设计规范》GB50017-20032.7 审查依据：《冷弯薄壁型钢结构技术规范》GB50018-20022.8审查依据：《玻璃幕墙工程技术规范》JGJ102-20032.9 审查依据：《金属与石材幕墙工程技术规范》JGJ133-20012.10 审查依据：《混凝土结构后锚固技术规程》JGJ145-20042.11 审查依据：《建筑玻璃应用技术规范》JGJ113-20033.查要点中引用的强制性标准：3.1 审查依据：《高层民用建筑设计防火规范》GB50045-95(2005版)3.2审查依据：《玻璃幕墙工程技术规范》JGJ102-20033.3审查依据：《金属与石材幕墙工程技术规范》JGJ133-20014. 审查要点中对施工图设计文件深度的要求：4.1 审查依据《建筑工程设计文件编制深度规定》5. 审查要点中引用的相关法律法规:5.1 审查依据：《建设工程质量管理条例》5.2审查依据：建设部关于《建筑安全玻璃管理规定》。

13平面图须有吊顶、雨棚分格图以及骨架布置图等。

C 14平面图须有防雷平面图并能表达横向防雷点位置及布线。

C 15平面图须和建筑平面图分格尺寸相对应。

C 16立面图须能体现外立面所有材料的名称、厚度、颜色及具体位置，图例须清晰并不易混淆。

C 17立面图须能完整表达层高尺寸、建筑标高标注、竖向分格尺寸等。

C 18索引图须有对应的大样图索引位置并和大样立面图对应。

C 19立面图须有防雷立面图并能表达竖向防雷点位置及布线。

C20玻璃规格需满足规范最小许用面积要求。

A21使用中容易受到撞击的部位，其玻璃幕墙应采用安全夹胶玻璃，并应设置明显的警示标志、标识。

A 22吊顶位置玻璃须采用安全夹胶玻璃。

A 23玻璃幕墙应使用满足规范要求的安全玻璃，如玻璃须均质，倒角。

A 24玻璃幕墙、外窗临空处应设置防护栏杆，栏杆高度须满足规范要求。

A 25玻璃幕墙、外窗临空处如未设置栏杆，对应位置玻璃板块应选用防撞击夹胶玻璃。

A 26消防救援窗要满足击碎要求，不可用夹胶玻璃，规格尺寸须满足规范要求。

A平面图立面、剖面、索引图48 2.5mm厚度以内铝板不能用焊钉，影响外视效果造成表面不平整。

C 49百叶横向分格不宜过大，跨度超过900mm应增设加强筋。

C 50开启扇执手高度须适合人开启，开启扇不宜过大、过重（平开窗开启尺寸不宜大于650x1500mm）。

A 51吊顶位石材背部需设置防坠网。

A 52幕墙龙骨竖向层间位置需按规范要求预留伸缩缝。

A 53不同金属接触时需有防腐蚀措施防止双金属腐蚀。

C 54型材为断桥隔热型材时隔热条不能直接承受剪力，须按设计要求设置托板。

C 55玻璃下方应按要求在1/4位置设置两个玻璃托板并满足受力要求。

A 56采光顶、雨棚采用半明框扣盖时，扣盖布置应顺水流方向。

B 57金属屋面咬口方向需与水流方向一致。

B 58喷涂涂层不能直接与结构胶粘接。

B59全玻幕墙，高度与厚度超限时须按规范采用吊挂形式。

A60大面积横向装饰线条和檐口位置需设置滴水线。

幕墙工程方案审核要点是什么1.设计方案幕墙的设计方案是整个工程的基础，必须符合国家相关标准和规范。

审核设计方案时，要重点关注以下几个方面：（1）结构设计：要求结构设计严谨、合理，能够承受外部风载荷、自重以及其他荷载。

同时要保证整个幕墙结构的稳定性和安全性。

（2）密封设计：对幕墙的密封性能进行审核，确保幕墙能够有效地防止雨水、风沙等外界因素的侵入，保证建筑内部的干燥和温暖。

（3）隔热隔音设计：审核隔热隔音方案，确保幕墙能够在保持建筑内部舒适的同时，最大限度地减少外界噪音和热量的传入。

2.材料选型幕墙的材料选型非常重要，直接影响到幕墙的使用寿命和安全性。

审核材料选型时，要重点考虑以下几个方面：（1）铝合金材料：审核铝合金材料的牌号、厚度、强度等技术指标，确保选用的铝合金能够满足工程要求。

（2）玻璃材料：审核玻璃的规格、强度、抗风压性能等指标，确保玻璃能够承受外部风载荷和冲击力。

（3）密封胶：审核密封胶材料的耐候性、耐老化性能等指标，确保密封胶能够长期保持良好的密封效果。

3.施工工艺幕墙的施工工艺直接关系到工程质量和进度，审核施工工艺时需要特别关注以下几个方面：（1）幕墙安装：审核幕墙的安装方案和工艺流程，确保安装过程中能够严格按照设计要求进行，并保证幕墙的安装质量。

（2）密封处理：审核幕墙的密封处理工艺，确保密封胶的涂抹均匀、密实，能够有效地防止雨水和空气的侵入。

（3）洁净施工：审核施工现场的洁净度要求，确保施工过程中能够有效防止杂物和灰尘的污染。

4.安全防护幕墙工程属于高空作业，审核安全防护措施是非常重要的一项任务，要特别注意以下几个方面：（1）安全设施：审核施工现场的安全设施设置情况，包括围护、防护网、安全网等，确保施工人员能够在安全的环境下进行作业。

（2）作业程序：审核工程施工作业程序和安全操作规程，确保施工人员严格遵守相关规定，做到安全第一。

（3）紧急预案：审核紧急预案的制定情况，包括火灾、坠落等突发事件的处理措施，确保能够在发生紧急情况时有序地进行应急处置。

幕墙门窗工程图纸审图要点
1图框内容是否有错（如工程名称、图纸名称、图纸编号、比例等）
2图纸的美观性：
(1)图纸的整体部局是否美观
(2)字体大小是否一致，协调
(3)线形比例是否合适
3 设计的整体评价：
(1)是否缺图、缺页，工程整体表达是否完整
(2)是否满足设计输入要求，以及业主、设计院的具体要求
(3)外观效果如何
(4)结构的安全性、工艺性是否合理、先进
(5)设计的经济性评价，是否最优化，性价比如何
(6)是否满足相关标准和规范要求
4 设计说明：
(1)设计说明的完整性和逻辑性（可按《施工图制图规定》中的要求进行评价）
(2)引用标准是否有过期旧标准或错误
(3)地面粗糙度、风荷载等基本参数是否正确
(4)幕墙性能取值是否正确
(5)材料的选择是否有错误
(6)其它设计说明条款是否有与规范、规定不相符的地方
5 图纸内容方面：（可按《施工图制图规定》中的要求进行评价）
(1)平立剖画法、表达是否完整、有错
(2)线条是否有重复、少线
(3)标注是否不清楚和完整
(4)尺寸是否正确
(5)标高、轴线是否完整、有错
(6)索引是否有错误
(7)文字内容是否有错误
(8)材料的名称、型号、代号是否有错或遗漏
(9)技术要求和说明是否完整、正确
海口南光实业投资有限公司设计研发部
二○○四年十月。

建筑幕墙工程施工图设计文件审查要点1.总则1.1 为指导建筑幕墙工程施工图设计文件的审查工作，使建筑幕墙工程施工图设计文件的质量符合工程建设标准强制性条文的规定，并切实保障幕墙工程的设计质量，制定本要点。

1.2 本要点供施工人员对建筑幕墙工程进行施工图技术性审查时参考执行。

1.3本要点审查的对象：由支承结构体系与面板组成的，可相对主体结构有一定位移能力、不分担主体结构所受作用的建筑外围护结构或装饰性结构。

1.4 建设单位报请建幕墙工程施工图技术性审查的资料应包括以下主要内容：1.4.1 作为建筑幕墙工程设计依据的相关建施、结施图。

改变原有幕墙设计形式及用材的应由原设计人员签字确认。

1.4.2 全套建筑幕墙工程施工图纸及相关结构、热工计算书，采用软件计算的应注明软件名称、版本号。

1.4.3 审查需提供的其它相关资料。

1.5 本要点由下列内容组成：1.5.1 工程建设标准强制性条文：工程建设标准强制性条文是工程建设现行国家和行业标准中直接涉及人民生命财产安全，人身健康，环境保护和公共利益的条文，它同时兼顾了提高经济和社会效益等方面的要求。

凡审查要点中引用的强制性条文，必须在施工图设计文件中贯彻执行。

1.5.2引用的标准：根据行业特点，除相关的强制性条文外，本要点另行引用了一些与强条关系密切，对安全和公众利益影响较大的重要规范条款，供审查机构根据工程具体情况参照执行。

1.5.3 施工图是否达到规定的设计深度要求。

1.5.4 法律、法规和政府文件中涉及技术管理的规定。

1.6本要点所涉及的标准内容应以现行规范标准内容为准。

对工程建设中采用新技术、新工艺、新材料不符合现行强制性条文的。

应由建设单位组织专题技术论证，报苏州建设行政主管部门审定批准。

1.7本要点适用范围为苏州市。

2.审查要点中引用的强制性条文：3.查要点中引用的强制性标准：4. 审查要点中对施工图设计文件深度的要求：5. 审查要点中引用的相关法律法规:。

幕墙施工图深化设计经验分享摘要：本文概括总结了本人十三年的幕墙施工图深化设计经验，包括深化设计前期准备工作、深化设计的原则、常用深化设计技巧，并引用了一些实际工程深化设计案例来阐述，望对各位同行开拓设计思路有所帮助。

关键词：标准化设计、提高效率、节省成本，小单元一、深化设计前准备工作1、检查输入文件及资料的完整性我们作为深化设计部门，一般是在项目中标之后才开始介入设计，前期投标阶段是由商务部和市场部主持。

中标之后，商务部会给我们提供部分资料，包括幕墙施工招标图纸、招标文件、答疑等文件；方案设计院投标时的幕墙设计建议或优化设计文件及优化点、合同及其附件、工程量清单及范围、幕墙设计技术要求文件等。

同时应向业主索要最新建筑和结构图及其变更文件、最新三维模型、最新建筑节能备案表及计算书、泛光照明图纸、景观图纸等。

2、充分了解项目相关信息通过公司内部召开启动及交底会议，由市场部、商务部、方案所对前期投标情况进行交底，明确合同的类型、工程的范围、深化设计的要求、工期、节点、材料、技术要求等，避免因理解不同造成的设计问题。

通过业主组织召开项目启动或交底会议，了解幕墙施工图深化设计的审图流程，包括：审查确认幕墙施工图纸的机构有那些；确认图纸的形式，确认幕墙施工图纸的提交的内容：是整套提交还是分段分次数提交，四性试验提交的要求，是否有视觉样板、样板房等。

提前了解业主、建筑师或顾问的设计需求及重点关注内容，有针对性的进行后续的深化设计，避免后续重复修改。

3、分析合同及工程量清单通常这项专业的工作由成本部去完成，按材料或幕墙类型罗列出项目的盈亏项，然后成本部会通知各个部门召开项目盈亏分析会议。

我们重点关注亏损项，是单价亏损，还是面积或数量亏损，后期有目的地进行深化设计，通过安装节点简化、材料壁厚优化、寻找更低价格的材料供应商、引导业主作出变更进而重新报价等一系列手段，实现扭亏为赢。

对于总价包干合同：原则上不在工程范围内的内容施工图纸不作设计，若设计院、业主要求增加不在合同范围内的项目，请及时与部门领导沟通，并及时做好正式签证依据的收集，提供成本增补报价的准备，原则上增加项报价未得到业主的认可之前不能加进施工图里面。

幕墙工程施工图纸审查意见在审查幕墙工程施工图纸时，需要充分考虑设计图纸和施工实际情况，从而保证工程施工的质量和安全。

以下是对幕墙工程施工图纸审查意见的详细解析：一、幕墙工程施工图纸内容审查：1. 确保施工图纸符合设计图纸要求，且内容准确无误。

2. 确认施工图纸中的所有尺寸、平面布置、细部连接等都符合相关规范要求。

3. 确保施工图纸中的玻璃、铝材、密封胶等材料的规格、品牌、型号等都符合设计要求，并在图纸中明确标注。

4. 确保施工图纸中的玻璃幕墙结构设计合理，承重、抗风压能力满足要求。

5. 确保施工图纸中的预埋件、连接件等部件的设计和施工工艺合理可行。

6. 确保施工图纸中的幕墙运行、维护标准说明清晰明了，便于后期维护管理。

二、幕墙工程施工图纸符合性审查：1. 确保施工图纸符合国家、地方相关规范标准，及时更新和调整。

2. 确认施工图纸中对于地质、气候等特殊情况的处理符合实际情况。

3. 确保施工图纸中的工程量计算准确无误，防止后期工程变更及支付争议。

4. 确保施工图纸中的设计和工程造价预算相符，避免工程施工中的额外费用。

5. 确保施工图纸中的施工工艺和安全措施符合规范要求，保障施工人员的人身安全。

三、幕墙工程施工图纸施工工艺审查：1. 确保施工图纸中的施工工艺方案具体可行，施工细则清晰明了。

2. 确认施工图纸中的施工工艺符合相关规范标准，保障工程质量。

3. 确保施工图纸中的施工工艺计划合理，施工周期可靠，并在图纸中详细标明。

4. 确认施工图纸中的施工工艺与材料的搭配和处理方法合理，避免工程质量问题。

5. 确保施工图纸中的施工工艺符合环保要求，确保施工不对环境造成污染。

四、幕墙工程施工图纸户外模拟审查：1. 通过户外模拟审查，确认施工图纸中的设计效果与实物效果一致，满足设计要求。

2. 确认户外模拟审查中的光线透明度、反射性能等指标符合标准要求。

3. 确认户外模拟审查中的施工材料、颜色搭配与设计图纸一致，保持一致性。

附件1：建筑幕墙施工图设计文件节能、安全检查的主要内容一、建筑专业（一）符合性1、外幕墙施工图是否与原建筑立面形式符合。

2、外幕墙透明部分和非透明部分的比例是否符合原施工图的要求。

3、幕墙的保温性能、传热系数、遮阳系数是否达到主体施工图中建筑节能设计登记表中的要求。

4、幕墙节能计算书及其结果是否与主体施工图统一。

5、幕墙透明部分可开启扇的比例是否达到规范的要求。

6、幕墙非透明部分的传热系数是否达到外墙传热系数的限制。

（查节点详图）（二）防火1.是否在窗间墙、窗栏墙部位采用防火材料进行填充。

2.无窗间墙和窗栏墙的幕墙，在每层楼板的外沿是否设置耐火极限1.00小时高度不低于0.8米的小燃烧体群墙。

3.幕墙与每层楼板，隔墙处的缝隙是否采用防火材料封墙。

（三）材料1.耐候胶的质量有效时限。

2.密封胶的质量有效时限。

3.铝板、石材的厚度及衔接构造的安全性。

（四）其它1.幕墙施工图是否有主体设计单位的认可并签字盖章。

二、结构专业1、图纸及结构计算书上应有主体设计单位结构专业幕墙荷载、预埋件位置及承载力的确认、技术盖章。

2、使用的设计规范、规程是否适用于本工程，是否为有效版本。

3、采用的基本风压值是否符合《建筑结构荷载规范》GB50009-2001（2006年版）的要求。

4、对于玻璃金属幕墙，当高度超过200m或体型、风荷载环境复杂时，宜进行风洞试验确定风荷载。

5、建筑抗震设计的抗震设防烈度、设计基本地震加速度是否按《建筑抗震设计规范》GB50011-2001附录A采用。

6、幕墙支承结构布置是否合理，幕墙支承结构立柱宜悬挂在主体结构上，以主体结构为支撑点，轻型填充墙不应作为幕墙的支承结构，窗台构造圈梁及与框梁相连且挑出较多较薄檐板（一般≤120mm），也不宜作为支撑点，否则应验算该支撑的受力和稳定。

7、幕墙结构设计及计算应符合《玻璃幕墙工程技术规范》JGJ102-2003第5.1节一般规定的要求，计算假定及力学模型应符合实际工程情况，所采用的计算软件应合适。

探讨幕墙图纸深化设计摘要：我国建筑行业在近些年得到较为快速的发展，同时带动了相关产业的进步，建筑工程功能更加多样化，建筑幕墙逐渐成为建筑设计施工中重要的一项内容。

然而，由于建筑幕墙设计起步相对较晚，在设计过程中出现了一些问题，给建筑幕墙的应用带来不良影响，加强对这些图纸设计要点问题的了解并加以重视，是建筑幕墙行业健康发展最为基本要求。

关键词：建筑幕墙；幕墙图纸；深化设计1、幕墙图纸深化设计基本原则1.1幕墙图纸深化设计的安全可靠原则首先幕墙图纸深化设计必须同施工保持高度的一致性。

作为外围护结构——幕墙图纸深化设计的安全性是重点。

据相关法律法规明确规定，幕墙图纸深化设计必须以国家法律法规为准则，保证设计水平，提升施工质量，达到市场要求的标准。

1.2幕墙图纸深化设计的经济性原则幕墙图纸深化设计不仅要考虑到结构安全，还要考虑控制成本控制，工程建设的总投资，即在综合以上各项原则的基础上，幕墙图纸深化设计要考虑经济性的要求，保证业主资金投向的合理性，以最合理的投入，达到经济、安全、美观的建筑效果。

1.3幕墙图纸深化设计的造型美观原则一般情况下，幕墙是建筑装饰的一种，因此幕墙图纸深化设计形式对外观的可观赏性有着一定的影响。

建筑幕墙作为建筑外围护结构，是建筑的外衣，是建筑形象最直观表达，对于建筑整体外观形象的影响极其重要，是建筑设计理念与风格体现的重点。

所以，在进行幕墙图纸深化设计的时候，要充分理解好建筑设计理念，服从于原建筑设计，注意与建筑设计的整体保持一致性。

同时，建筑工程外观是建筑设计师或者是团队设计理念和风格的一种展现，因此在进行幕墙设计的过程中首先应当了解建筑物本身的设计理念，注重与其保持一致性，彰显整个建筑工程的艺术性。

1.4幕墙图纸深化设计的绿色、环保节能原则降低建筑能耗及解决环保问题已经上升到国家标准层面，能源问题和环境问题是制约现代化社会发展的主要原因，绿色建筑、生态建筑成为了当前的主流，绿色建筑也将是未来建筑的发展方向。

幕墙施工图审图要点1图纸目录（应包含以下图纸）（1）封面、目录（2）设计说明（3）幕墙构件平面、立面布置图（4）墙材与龙骨、各向龙骨间的连接、安装详图（5）主龙骨与主体结构连接的构造详图2图纸深度及设计审图要点（1）设计说明：注明设计依据、荷载资料、项目类别、工程概况、所用钢材牌号和质量等级（必要时提出物理、力学性能和化学成份要求）及连接件的型号、规格。

焊缝质量等级、防腐及防火措施。

建筑幕墙面板材料要求及物理性能幕墙式建筑外墙保温材料要求窗槛墙、窗间墙的填充材料要求防火封堵材料要求幕墙防雷做法重点检查材料要求：幕墙式建筑外墙保温材料应为A级，可采用憎水型岩棉。

建筑幕墙面板的燃烧性能应为B1级以上。

金属夹芯复合板材，其芯材应采用不燃保温材料。

窗槛墙、窗间墙的填充材料应采用不燃保温材料（A级）。

非幕墙式建筑外墙保温材料燃烧性能：高度大于50米为A级；高度学院50米为A级或B1级。

（2）幕墙构件平面、立面布置图：图中标注墙面材料、竖向和水平龙骨(或钢索)材料的品种、规格、型号、性能；与建筑、结构专业核对幕墙专业门洞、窗洞位置；幕墙立面部位均要有结构供幕墙受力。

检查幕墙与内装地面、景观地面交接处标高；与结构专业核对幕墙专业预埋件位置、标高；外立面分格应考虑室内功能及墙体布置；幕墙逃生窗数量设置应符合消防安全要求，逃生窗四周要有防火封堵做法。

与室内建筑平面核对逃生窗位置。

幕墙窗扇开启方向应满足当地消防安全要求；窗槛墙高度要求大于800mm；建筑外墙上，防火墙两侧的门窗洞口边缘水平距离应满足规范要求（2m或4m），否则应设置固定乙级防火门、窗，并要在幕墙门窗平立面布置图中有所体现；办公楼、酒店等高层建筑外窗禁止采用外平开；外开时应限制开启距离，并采用防脱设置；高层建筑采用外开上悬窗时，应设有防脱设置。

防脱装置及五金锁点配置要在图纸中有所体现；玻璃幕墙、外窗临空处要设置栏杆；栏杆高度应符合要求。

采用玻璃作为栏板时，应选用防撞击夹胶玻璃；幕墙图纸中要设置预留外墙清洗点，外墙清洗点要有节点做法；幕墙图纸应结合泛光的灯具布置、安装、维修进行设计，要有维修马道、爬梯；所有钢化玻璃均需做均质处理。

幕墙施工图审图要点总则：施工图校对主要以下四方面问题：①错——数据、尺寸、计算等②漏——深度、尺寸等③碰——专业配合④缺——图纸深度核对内容包括以下几方面：①核对计算书；②核对数据：定位尺寸、截面尺寸、标高、配筋等；③核对设计深度；④核对专业配合及管线综合；⑤核对是否符合设计依据；详细内容如下：一、图面要求1.幕墙的设计文件应有：1)按有关规范规定，幕墙构件在竖向、水平荷载作用下的设计计算书。

2)封面、目录。

3)幕墙构件平面布置图，图中标注墙面材料、竖向和水平龙骨（或钢索）4)材料的品种、材质、规程。

5)墙材与龙骨、各向龙骨间的安装、连接详图。

6)主龙骨与主体结构连接的构造详图及连接件的品种、材质、规格。

2.图例、索引符号及详图符号、绘图方法是否符合《房屋建筑制图统一标准》、《建筑结构制图标准》及本项目统一技术条件的规定。

3.图名、比例是否齐全准确。

4.绘图方法、繁简程度、比例大小特别不当时，应提出与设计人或专业负责人商椎修改。

5.图面布置、浓密程度特别不当时，应提出与设计人或专业负责人商榷修改。

6.图签上工程名称、项目、设计号、图号、日期、是否准确。

二、设计说明1、设计依据是否正确、齐全。

2、使用的设计规范、规程，是否适用于本工程，是否为有效版本。

3、工程名称及设计号与建筑图是否一致。

4、图纸名称、编号与图纸目录是否一致。

5、所有说明是否合理、通顺、清晰、有无错别字，总说明与图纸说明是否一致。

6、抗震设防烈度、设计基本地震加速度和所属设计地震分组、结构抗震等级、场地类别、楼面荷载、基本风压、特殊房间荷载值等是否注明并符合规范要求。

7、材料的品种、规格、容重限值，设计强度值、强度等级是否表示清楚。

8、必要的施工注意事项、特殊结构及结构的特殊部位、大体积玻璃等施工时应注意的问题是否标明。

三、平面图1.轴线号及各部分尺寸是否齐全、正确、与建筑图是否一致。

2.各构件尺寸及位置（平面尺寸线与定位轴线关系、标高）是否正确、无遗漏。
