简析石材幕墙的深化设计

论石材幕墙的深化设计【摘要】目前的建筑工程项目中，石材幕墙的应用越来越普遍，尤其是在人群密集都市中的大型建筑上应用尤为广泛。

现阶段社会发展中，所采用的石材幕墙多为干挂石材幕墙，而在设计工作中，建筑设计单位通常都只是提供一个大概的立面结构形式和少量节点图，对于其相关内部施工要求并未曾进行深入的指明，这就造成在施工中幕墙细点控制较为困难，从而造成幕墙施工质量隐患，因此而言，对石材幕墙进行深化设计是十分重要的。

本文根据过去石材幕墙工程项目的设计经验，从石材幕墙各项材料的选择、物理性能计算和受力分析等方面进行深入分析，提出了深化设计要点。

【关键词】石材幕墙；深化设计；材料中图分类号：[g232.3][ abstract ] the current construction projects, stone curtain wall is more and more widely used, especially in the densely populated city in large building is particularly wide application. at this stage of social development, the stone curtain wall for dry hanging stone curtain wall, whereas in design, construction and design units are usually only provide a general elevation structure and a small number of nodes in the graph, the relevant internal construction requirements and are not further specified, this resulted inthe construction curtain wall point control is more difficult, resulting in curtain wall construction quality problems, therefore, to deepen the design of stone curtain wall is very important. according to the last stone curtain wall project design experience, from the stone curtain wall of the choice of material, physical performance calculation and force analysis of aspects of in-depth analysis, put forward to deepen design points.[ key words ] stone curtain wall design; material;中图分类号：文献标识码：a 文章编号：2095-2104（2012）在目前的工程项目中，建筑幕墙的设计不但要求其具有一定的美观性和装饰效果，而且对于其面板和承重结构设计也提出了新的理念。

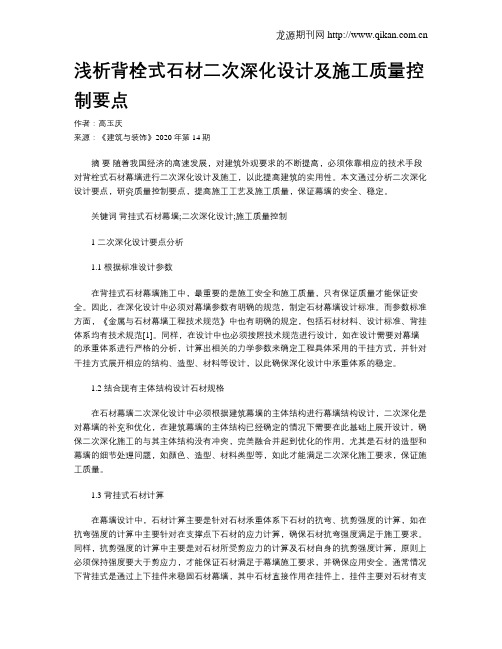

浅析背栓式石材二次深化设计及施工质量控制要点作者：高玉庆来源：《建筑与装饰》2020年第14期摘要随着我国经济的高速发展，对建筑外观要求的不断提高，必须依靠相应的技术手段对背栓式石材幕墙进行二次深化设计及施工，以此提高建筑的实用性。

本文通过分析二次深化设计要点，研究质量控制要点，提高施工工艺及施工质量，保证幕墙的安全、稳定。

关键词背挂式石材幕墙;二次深化设计;施工质量控制1 二次深化设计要点分析1.1 根据标准设计参数在背挂式石材幕墙施工中，最重要的是施工安全和施工质量，只有保证质量才能保证安全。

因此，在深化设计中必须对幕墙参数有明确的规范，制定石材幕墙设计标准。

而参数标准方面，《金属与石材幕墙工程技术规范》中也有明确的规定，包括石材材料、设计标准、背挂体系均有技术规范[1]。

同样，在设计中也必须按照技术规范进行设计，如在设计需要对幕墙的承重体系进行严格的分析，计算出相关的力学参数来确定工程具体采用的干挂方式，并针对干挂方式展开相应的结构、造型、材料等设计，以此确保深化设计中承重体系的稳定。

1.2 结合现有主体结构设计石材规格在石材幕墙二次深化设计中必须根据建筑幕墙的主体结构进行幕墙结构设计，二次深化是对幕墙的补充和优化，在建筑幕墙的主体结构已经确定的情况下需要在此基础上展开设计，确保二次深化施工的与其主体结构没有冲突，完美融合并起到优化的作用，尤其是石材的造型和幕墙的细节处理问题，如颜色、造型、材料类型等，如此才能满足二次深化施工要求，保证施工质量。

1.3 背挂式石材计算在幕墙设计中，石材计算主要是针对石材承重体系下石材的抗弯、抗剪强度的计算，如在抗弯强度的计算中主要针对在支撑点下石材的应力计算，确保石材抗弯强度满足于施工要求。

同样，抗剪强度的计算中主要是对石材所受剪应力的计算及石材自身的抗剪强度计算，原则上必须保持强度要大于剪应力，才能保证石材满足于幕墙施工要求，并确保应用安全。

通常情况下背挂式是通过上下挂件来稳固石材幕墙，其中石材直接作用在挂件上，挂件主要对石材有支撑、稳定作用，二者的作用力是相互的，只有经过缜密的计算最终确定其受力体系，并以此提高二者的抗性强度，才能保证二者在相互作用力的作用下保持稳定。

石材幕墙的深化设计分析作者：付先玉来源：《建筑建材装饰》2014年第10期摘要：通过分析工程项目幕墙使用外挂石材的设计，一是石材幕墙与专业有关的力学的计算和荷载的关系；二是把挠度取值的标准规定在适用范围内；三是对防雷及建筑防火等安全防护工作，把石材幕墙设计原则牢牢的掌握。

关键词：石材幕墙；幕墙设计；力学和荷载前言下文探索和思考了石材幕墙深化设计分析，设计人员在设计过程中可以进行修改和补充，但是要记得设计原则和规范要求，明确设计目的，不可模棱两可。

为了让设计人员认真审核幕墙设计图纸和计算公式，一定要谨记作为设计人员的工作态度，这是幕墙设计人员的规范设计保证，也是保证做好幕墙设计中防火防雷措施的重要手段。

1石材幕墙设计分析石材幕墙工程的实施，涉及到原设计、深化细部设计、材料供应、构配件制作以及施工安装等多家单位。

但要保证工程的顺利实施，必须做到各参建单位的协调统一。

因为幕墙工程专业性比较强，因而必须由专业化的设计和施工单位来完成具体工作。

石材幕墙的深化设计，通常是根据原设计方提供的图纸确定石材的精确分格尺寸、颜色、材质、嵌缝材料等，并绘制出尺寸详尽的石材图纸及各复杂部位的节点详图。

然后依据各单块石材的重量、尺寸及抗震、抗风压等各项要求，进行相关力学计算，确定石材干挂方式及龙骨体系、埋件、连接件等尺寸规格。

并在可能的条件下，对计算结果进行现场力学性能试验，以确保石材幕墙的安全稳定性。

1.1在石材及干挂体系的力学计算方面首先要确定幕墙所受荷载及作用形式，然后确定石材的干挂方式，进而确定石材板块的计算模型。

同时进行受力安全性计算。

最后根据干挂体系所受荷载值确定干挂体系的构造形式和所用挂件、连接件、埋件及横竖龙骨的规格尺寸。

因干挂体系的设计决定着幕墙的结构安全，所以石材幕墙及其干挂体系的设计应严格执行国家行业标准及规范的要求。

1.2在荷载确定方面石材幕墙计算时通常要考虑材料的自重、所受风荷载及地震荷载，并根据荷载作用方式对其进行组合。

浅谈石材幕墙深化设计摘要：在现代的建筑工程发展过程中，人们不仅仅只关心建筑工程的建设质量，对美观和外立面立体造型也提出了更高的需求,尤其是在办公楼、商业中心等建筑领域。

传统的建筑多以混凝土及涂料来体现外观造型，但有局限性，而幕墙外立面装饰可以更好的满足人们的要求和想象。

基于此，文章结合实际设计经验，对干挂石材幕墙中的石材、龙骨、挂件系统等设计工作进行逐一分析。

关键词：石材幕墙；深化设计；铝合金干挂；背栓干挂前言：石材建筑装饰幕墙以其独特的风格、高雅亮丽的外形，使建筑物更具时代感和艺术感，已成为城市建筑步入现代化的重要标志之一。

目前石材幕墙的应用体量很大并具逐年上升趋势。

使用的石材品种也由原来单一的花岗岩发展到大理岩、石灰岩、砂岩等品种。

石材幕墙工程的竞争越来越激烈，不断催生出新技术以降低造价，提升安全性能。

伴随着石材幕墙的迅猛发展，因选材不合理，施工方法不当等因素而引起的石材干挂幕墙安全性问题也普遍存在。

笔者主持或参与的幕墙工程以石材幕墙居多，现对设计过程中需注意的问题做一个小结，希望对石材幕墙的设计有所帮助。

1石材及主要安装方式的选择1.1石材材质及颜色的选择对于深化设计而言，应配合建筑设计单位和建设方的工作，根据建筑设计师对幕墙分格形式及材质颜色等建筑效果的要求，向建设方提供必要的石材样本，以协助其尽快确定所需要用的石材。

在向建筑设计单位和建设方推荐选择石材时，应依据所掌握的石材资料并根据石材的表面特征、颜色、厚度及纹理等技术性能指标进行比较选择。

因花岗石具有构造致密、强度高、质地坚硬、吸水率极低的特点，而且花岗石的颜色、品种及外观样式也多种多样，如：锈石、霞红、卡拉麦里金等，所以宜推荐使用花岗石。

有时候石材供应商也会提供石材的物理性能指标，但石材作为一种天然材料其物理性质变化很大，因此需要重新确认，以便为石材的设计确立相应的设计指标。

1.2石材主要安装方式的选择1.2.1短槽连接石材面板支撑可选用短槽式连接，当石材板块较小时，为了便于挂件固定与安装，短槽可做成通槽。

石材幕墙深化设计要点导言石材作为建筑物外墙面装饰的幕墙。

以其独特的风格、高雅亮丽的外形，使建筑物更具时代感和艺术感，成为城市建筑步入现代化的重要标志之一。

下面对石材幕墙深化设计的要点进行了疏理。

材料的选择天然石材不可避免存在色差，如何最小限度减小色差，只有在选择货源上下功夫，必须拿设计封样的样板多次比对，且在后续大板切割过程中严格要求施工单位对石材进行挑选，尤其注意石材的排版编号工作，不合格的坚决不允许入场，同时，也应充分了解、考核幕墙公司的情况。

干挂方式的选择石材幕墙的干挂方式有钢销式、通槽式、短槽式、背栓式等几种形式，较常用的有短槽式和背栓式两种。

其悬挂方式比较而言，短槽式成本较低但安全性不如背栓式，通常用于石材重量不太大或安全系数要求不太高时；背栓式干挂牢靠稳定，但成本较高，用于较大块石材（厚度30㎜，石材面积大于1.5㎡）或对石材安全性能要求较高时。

石材幕墙干挂胶的选用不少施工单位为了节约成本，降低成本支出。

通常所用的云石胶是不饱和树脂胶，适用于建筑石材的快速定位及拼花、修补、粘结，主要是石材与石材间相互粘结用胶。

其作为石材与金属的粘结胶是不科学的，粘结强度要低于石材干挂胶很多倍，也不符合行业标准《干挂石材幕墙用环氧胶粘剂》的要求。

而石材干挂AB胶是一种双组分环氧树脂干挂结构胶，其适用范围是石材类粘贴及木材、钢、铁、铜、铝、不锈钢、混凝土、水泥预制件、粘土砖、玻璃钢、人造石等不同材质的相互粘接。

一般讲，云石胶的固化成型要比AB胶快，施工比较简便，价格较低，但其对石材的污染也相对比较大，而且云石胶固化后的弹性比AB胶差，这样对抵抗疲劳荷载和温度作用就很不利。

对石材连接件、干挂胶的选用，应严格按照规范要求，加强现场验收工作，杜绝不合格材料进入施工现场。

石材的允许应力通常用于建筑物干挂石材的有花岗岩、大理石和石灰石等，根据各种石材特有的性能特征及施工经验在对上述石材进行力学计算时采用的安全系数应有所不同。

干挂石材幕墙构造与深化设计摘要：干挂石材幕墙是通过连接构件将石材面板与骨架连接的一种挂式柔性连接石材幕墙的作法。

干挂石材幕墙设计是保障幕墙安装准确、施工简便的技术，是实现墙面装饰工程耐久性、安全性、抗震性、环保性、可替换性等的前提。

关键词：干挂；石材；幕墙；施工；设计1.干挂石材幕墙概述建筑幕墙是融合了建筑技术、功能和艺术于一体的建筑外围护结构，是当今建筑物的高级外装修。

石材干挂技术的实施，打破了传统的块料镶贴方法的局限性，为城市建设中建筑幕墙块料板材的应用开创了广阔的前景。

当前干挂工艺正在向整体拼装式方向改进，是建筑技术发展的需要，也体现了城市建设的水平。

2.材料设计与要求干挂石材幕墙结构的稳定性与所选连接构件和材料相关；幕墙的外部美观性与石材的质感、纹理、色彩、尺度相关。

干挂石材幕墙深化设计所采用的材料应符合国家现行产品标准的规定，其物理力学性能和耐候性能均应符合具体项目的设计要求。

2.1 石材干挂石材幕墙所用的板材主要有花岗岩、大理石、青石板等。

大理石、青石板由于强度和耐候性较低，因此多用在室内装修上；而花岗岩具有独特的物理硬度和化学耐酸碱性，并且结构紧密，呈现自然美丽的构造纹理，被广泛应用于外墙石材幕墙装饰中。

一般地，干挂石材幕墙板材厚度应不小于25mm，采用火烧石板时厚度应再增加3mm，单块板材面积宜不大于1.5 ㎡，吸水率应小于0.8％，石材表面刷氟系列渗透性石材防护剂。

石材的技术性能应符合《天然花岗石建筑板材》（GB/T18601）和《天然花岗石荒料》（JC204）的规定，试验方法应符合《天然饰面石材试验方法》（GB9966.1～GB9966.6）的规定。

2.2 构架材料钢材：幕墙用钢材一般采用碳素结构钢、合金结构钢、耐候结构钢、或不锈钢等。

当幕墙钢骨架高度超过40m时，须采用高耐候结构钢。

钢骨架主龙骨一般采用12#槽钢，预埋件锚板材料选用Q235-B.F，挂件宜采用4mm厚Ni量不小于9％的奥氏体不锈钢型材，屈服强度不小于204MPa。

论幕墙的深化设计摘要：在当前工程项目中，幕墙的应用日趋广泛，尤其是在经济繁华的都市商业建筑中应用更是普遍。

在现代化发展中，幕墙工程多采用石材幕墙为主，其中干挂石材的设计应用最为广泛。

在建筑工程中，设计企业和建设单位通常都是在工作中提供一个立面分割形式和少量的节点图，对于其相关内容及要求未曾深入解释，同时详细的图样也未曾表示明确从而造成施工困难，这种现象的存在容易形成幕墙细节节点控制难度大的隐患。

因此，就目前石材幕墙工程而言，设计工作是十分重要的，需要在工作中进行深入分析与制定。

本文就石材幕墙设计的各方面要点进行分析，从材料的选择、物理性能计算等方面深入分析，并提出了相关深化设计要点。

关键词：幕墙；深化设计；材料1 石材的选择就当前的石材幕墙设计工作而言，设计单位和企业在工作中要按投资者的投资目的和工作需求为主要依据，进而制定出设计的大体方案。

同时，在设计时还要以建筑结构为标准来对幕墙结构、形式和颜色等方面进行严格的控制，为建筑施工方提供各种石材样本以供施工材料的选用。

通常，石材原料选用首先需要具备相关资料和一定的基础知识，还需考虑到建设物外在要求和表面条纹变化的要求。

因此在设计工作中需要进行深入分析和总结，对石材物理性质与技术性能进行严格控制。

石材作为一种天然物理材料，是一种物理性能变化大的新型材料，因此对材料的选用是十分重要的，是满足投资需求的主要途径和方法。

2 干挂方式的选择石材幕墙干挂式施工的方法有很多，常见的施工方式主要有背栓式、短槽式和钢销式等。

其中短槽式和背栓式的石材幕墙施工工艺使用较为广泛，经过多方面比较短槽式幕墙施工具备施工成本低、工艺简单的优势，但是其在施工中由于安全性能不佳，不如背栓式，通常对于质量较重的石材在施工中多选择背栓式施工模式。

3 石材及干挂体系的力学计算石材幕墙是当前主要的外围建筑结构，其设计效果的高低直接影响着建筑物整体美观和质量，因此在设计的过程中需要进行深入的总结与分析，尤其是对石材物理性质和力学性质更是要结合整体建设施工进行全面分析。
