幕墙深化设计施工图审图要点1图纸目录(应包含以下图纸)(1)封面、目录(2)设计说明(3)幕墙构件平面、立面布置图(4)墙材与龙骨、各向龙骨间的连接、安装详图(5)主龙骨与主体结构连接的构造详图2图纸深度及设计审图要点(1)设计说明:注明设计依据、荷载资料、项目类别、工程概况、所用钢材牌号和质量等级(必要时提出物理、力学性能和化学成份要求)及连接件的型号、规格。

焊缝质量等级、防腐及防火措施。

建筑幕墙面板材料要求及物理性能幕墙式建筑外墙保温材料要求窗槛墙、窗间墙的填充材料要求防火封堵材料要求幕墙防雷做法重点检查材料要求:幕墙式建筑外墙保温材料应为A级，可采用憎水型岩棉。

建筑幕墙面板的燃烧性能应为B1级以上。

金属夹芯复合板材，其芯材应采用不燃保温材料。

窗槛墙、窗间墙的填充材料应采用不燃保温材料(A级)。

非幕墙式建筑外墙保温材料燃烧性能:高度大于50米为A级;高度学院50米为A级或B1级。

(2)幕墙构件平面、立面布置图:图中标注墙面材料、竖向和水平龙骨(或钢索)材料的品种、规格、型号、性能;与建筑、结构专业核对幕墙专业门洞、窗洞位置;幕墙立面部位均要有结构供幕墙受力。

检查幕墙与内装地面、景观地面交接处标高;与结构专业核对幕墙专业预埋件位置、标高;外立面分格应考虑室内功能及墙体布置;幕墙逃生窗数量设置应符合消防安全要求，逃生窗四周要有防火封堵做法。

与室内建筑平面核对逃生窗位置。

幕墙窗扇开启方向应满足当地消防安全要求;窗槛墙高度要求大于800mm;建筑外墙上，防火墙两侧的门窗洞口边缘水平距离应满足规范要求(2m或4m)，否则应设置固定乙级防火门、窗，并要在幕墙门窗平立面布置图中有所体现;办公楼、酒店等高层建筑外窗禁止采用外平开;外开时应限制开启距离，并采用防脱设置;高层建筑采用外开上悬窗时，应设有防脱设置。

防脱装置及五金锁点配置要在图纸中有所体现;玻璃幕墙、外窗临空处要设置栏杆;栏杆高度应符合要求。

采用玻璃作为栏板时，应选用防撞击夹胶玻璃;幕墙图纸中要设置预留外墙清洗点，外墙清洗点要有节点做法;幕墙图纸应结合泛光的灯具布置、安装、维修进行设计，要有维修马道、爬梯;所有钢化玻璃均需做均质处理。

幕墙深化设计施工图审图要点1图纸目录（应包含以下图纸）（1）封面、目录（2）设计说明（3）幕墙构件平面、立面布置图（4）墙材与龙骨、各向龙骨间的连接、安装详图（5）主龙骨与主体结构连接的构造详图2图纸深度及设计审图要点（1）设计说明：注明设计依据、荷载资料、项目类别、工程概况、所用钢材牌号和质量等级（必要时提出物理、力学性能和化学成份要求）及连接件的型号、规格。

焊缝质量等级、防腐及防火措施。

建筑幕墙面板材料要求及物理性能幕墙式建筑外墙保温材料要求窗槛墙、窗间墙的填充材料要求防火封堵材料要求幕墙防雷做法重点检查材料要求：幕墙式建筑外墙保温材料应为A级，可采用憎水型岩棉。

建筑幕墙面板的燃烧性能应为B1级以上。

金属夹芯复合板材，其芯材应采用不燃保温材料。

窗槛墙、窗间墙的填充材料应采用不燃保温材料（A级）。

非幕墙式建筑外墙保温材料燃烧性能：高度大于50米为A级；高度学院50米为A级或B1级。

（2）幕墙构件平面、立面布置图：图中标注墙面材料、竖向和水平龙骨(或钢索)材料的品种、规格、型号、性能；与建筑、结构专业核对幕墙专业门洞、窗洞位置；幕墙立面部位均要有结构供幕墙受力。

检查幕墙与内装地面、景观地面交接处标高；与结构专业核对幕墙专业预埋件位置、标高；外立面分格应考虑室内功能及墙体布置；幕墙逃生窗数量设置应符合消防安全要求，逃生窗四周要有防火封堵做法。

与室内建筑平面核对逃生窗位置。

幕墙窗扇开启方向应满足当地消防安全要求；窗槛墙高度要求大于800mm；建筑外墙上，防火墙两侧的门窗洞口边缘水平距离应满足规范要求（2m或4m），否则应设置固定乙级防火门、窗，并要在幕墙门窗平立面布置图中有所体现；办公楼、酒店等高层建筑外窗禁止采用外平开；外开时应限制开启距离，并采用防脱设置；高层建筑采用外开上悬窗时，应设有防脱设置。

防脱装置及五金锁点配置要在图纸中有所体现；玻璃幕墙、外窗临空处要设置栏杆；栏杆高度应符合要求。

采用玻璃作为栏板时，应选用防撞击夹胶玻璃；幕墙图纸中要设置预留外墙清洗点，外墙清洗点要有节点做法；幕墙图纸应结合泛光的灯具布置、安装、维修进行设计，要有维修马道、爬梯；所有钢化玻璃均需做均质处理。

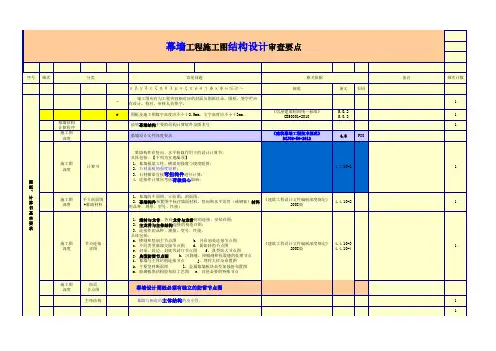

幕墙工程施工图纸会审要点1.总则1.1 为指导建筑幕墙工程施工图设计文件的审查工作，使建筑幕墙工程施工图设计文件的质量符合工程建设标准强制性条文的规定，并切实保障幕墙工程的设计质量，制定本要点。

1.2 本要点供施工人员对建筑幕墙工程进行施工图技术性审查时参考执行。

1.3本要点审查的对象：由支承结构体系与面板组成的，可相对主体结构有一定位移能力、不分担主体结构所受作用的建筑外围护结构或装饰性结构。

1.4 建设单位报请建幕墙工程施工图技术性审查的资料应包括以下主要内容：1.4.1 作为建筑幕墙工程设计依据的相关建施、结施图。

改变原有幕墙设计形式及用材的应由原设计人员签字确认。

1.4.2 全套建筑幕墙工程施工图纸及相关结构、热工计算书，采用软件计算的应注明软件名称、版本号。

1.4.3 审查需提供的其它相关资料。

1.5 本要点由下列内容组成：1.5.1 工程建设标准强制性条文：工程建设标准强制性条文是工程建设现行国家和行业标准中直接涉及人民生命财产安全，人身健康，环境保护和公共利益的条文，它同时兼顾了提高经济和社会效益等方面的要求。

凡审查要点中引用的强制性条文，必须在施工图设计文件中贯彻执行。

1.5.2引用的标准：根据行业特点，除相关的强制性条文外，本要点另行引用了一些与强条关系密切，对安全和公众利益影响较大的重要规范条款，供审查机构根据工程具体情况参照执行。

1.5.3 施工图是否达到规定的设计深度要求。

1.5.4 法律、法规和政府文件中涉及技术管理的规定。

1.6本要点所涉及的标准内容应以现行规范标准内容为准。

对工程建设中采用新技术、新工艺、新材料不符合现行强制性条文的。

应由建设单位组织专题技术论证，报苏州建设行政主管部门审定批准。

1.7本要点适用范围为苏州市。

2.审查要点中引用的强制性条文：2.1 审查依据：《建筑结构可靠度设计统一标准》GB50068-20012.2 审查依据：《建筑结构荷载规范》GB50009-20012.3 审查依据：《建筑抗震设计规范》GB50011-20012.4 审查依据：《公共建筑节能设计标准》GB50189-20052.5 审查依据：《建筑物防雷设计规范》GB50057-94（2000版）2.6 审查依据：《钢结构设计规范》GB50017-20032.7 审查依据：《冷弯薄壁型钢结构技术规范》GB50018-20022.8审查依据：《玻璃幕墙工程技术规范》JGJ102-20032.9 审查依据：《金属与石材幕墙工程技术规范》JGJ133-20012.10 审查依据：《混凝土结构后锚固技术规程》JGJ145-20042.11 审查依据：《建筑玻璃应用技术规范》JGJ113-20033.查要点中引用的强制性标准：3.1 审查依据：《高层民用建筑设计防火规范》GB50045-95(2005版)3.2审查依据：《玻璃幕墙工程技术规范》JGJ102-20033.3审查依据：《金属与石材幕墙工程技术规范》JGJ133-20014. 审查要点中对施工图设计文件深度的要求：4.1 审查依据《建筑工程设计文件编制深度规定》5. 审查要点中引用的相关法律法规:5.1 审查依据：《建设工程质量管理条例》5.2审查依据：建设部关于《建筑安全玻璃管理规定》。

13平面图须有吊顶、雨棚分格图以及骨架布置图等。

C 14平面图须有防雷平面图并能表达横向防雷点位置及布线。

C 15平面图须和建筑平面图分格尺寸相对应。

C 16立面图须能体现外立面所有材料的名称、厚度、颜色及具体位置，图例须清晰并不易混淆。

C 17立面图须能完整表达层高尺寸、建筑标高标注、竖向分格尺寸等。

C 18索引图须有对应的大样图索引位置并和大样立面图对应。

C 19立面图须有防雷立面图并能表达竖向防雷点位置及布线。

C20玻璃规格需满足规范最小许用面积要求。

A21使用中容易受到撞击的部位，其玻璃幕墙应采用安全夹胶玻璃，并应设置明显的警示标志、标识。

A 22吊顶位置玻璃须采用安全夹胶玻璃。

A 23玻璃幕墙应使用满足规范要求的安全玻璃，如玻璃须均质，倒角。

A 24玻璃幕墙、外窗临空处应设置防护栏杆，栏杆高度须满足规范要求。

A 25玻璃幕墙、外窗临空处如未设置栏杆，对应位置玻璃板块应选用防撞击夹胶玻璃。

A 26消防救援窗要满足击碎要求，不可用夹胶玻璃，规格尺寸须满足规范要求。

A平面图立面、剖面、索引图48 2.5mm厚度以内铝板不能用焊钉，影响外视效果造成表面不平整。

C 49百叶横向分格不宜过大，跨度超过900mm应增设加强筋。

C 50开启扇执手高度须适合人开启，开启扇不宜过大、过重（平开窗开启尺寸不宜大于650x1500mm）。

A 51吊顶位石材背部需设置防坠网。

A 52幕墙龙骨竖向层间位置需按规范要求预留伸缩缝。

A 53不同金属接触时需有防腐蚀措施防止双金属腐蚀。

C 54型材为断桥隔热型材时隔热条不能直接承受剪力，须按设计要求设置托板。

C 55玻璃下方应按要求在1/4位置设置两个玻璃托板并满足受力要求。

A 56采光顶、雨棚采用半明框扣盖时，扣盖布置应顺水流方向。

B 57金属屋面咬口方向需与水流方向一致。

B 58喷涂涂层不能直接与结构胶粘接。

B59全玻幕墙，高度与厚度超限时须按规范采用吊挂形式。

A60大面积横向装饰线条和檐口位置需设置滴水线。

深化设计图纸审核要点及建议随着国家装配式建筑相关政策的深入推进与落实，装配式建筑市场大规模发展，对预制构件生产、图纸深化等各方面要求提高。

本文从构件厂审图的角度，结合长期图纸审核的经验，以住宅产业化深化图纸为例，总结出现阶段预制构件深化图纸中的常见问题，并提出相应建议，为图纸深化设计提供改进参考，以便于生产过程顺利实施。

01 图纸审核流程图纸审核→ 汇总图纸会审记录→ 提交甲方、设计→ 跟踪回复进度及结果→ 编制联系单下发（会审问题少时）或重新下发新图纸（会审问题较多时）。

02 图纸审核要点（见表1）03 深化图纸常见问题■出图效率影响出图效率的因素很多，比如目前构件深化图纸的绘制及签认效率较低、程序进行缓慢；甲方提供的资料（水电、给排水点位等）是否完整、准确、及时；部分点位迟迟确定不了或反复改动；部分甚至影响到构件厂的生产安排、模具委托、模具加工、构件生产等一系列的问题，这些问题都会影响到项目的工期。

■图纸质量1. 标注不明，缺少信息如图 1 所示，图中箭头指示部位应有螺杆套丝的规格、长度标注，但图中无此信息，给埋件加工带来困扰。

图 1 连接螺栓详图2. 标注不一致如图 2 所示，木砖厚度尺寸标注不一致图 2 木砖大样图如图 3 所示，楼梯栏杆预留孔深度标注不一致图 3 踏步预留孔详图如图 4 所示，墙板结构层两边凹槽尺寸标注不一致图 4 墙板结构图如图5、图6 所示模板图和配筋图中的套筒数量、位置不一致，且与表 2 外墙套筒配件信息表中套筒数量不一致图 5 外墙构件仰视图图 6 外墙结构层配筋剖面图■碰撞问题预埋件、孔洞、线盒、钢筋等相互碰撞问题，若前期审图时未发现，等进入到构件生产环节时发现再调整，则会给生产造成困扰。

如图7 所示，预埋螺母与墙板受力纵筋位置冲突，主筋位置不可调整，所以需要变更预埋件的位置，这就需要现场进行改模，严重影响生产进度。

■信息表达不完整如果考虑不全面，则后期图纸调整量较大。

幕墙审图要点(总3页)本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March幕墙施工图审图要点总则：施工图校对主要以下四方面问题：①错——数据、尺寸、计算等②漏——深度、尺寸等③碰——专业配合④缺——图纸深度核对内容包括以下几方面：①核对计算书；②核对数据：定位尺寸、截面尺寸、标高、配筋等；③核对设计深度；④核对专业配合及管线综合；⑤核对是否符合设计依据；详细内容如下：一、图面要求1.幕墙的设计文件应有：1)按有关规范规定，幕墙构件在竖向、水平荷载作用下的设计计算书。

2)封面、目录。

3)幕墙构件平面布置图，图中标注墙面材料、竖向和水平龙骨（或钢索）4)材料的品种、材质、规程。

5)墙材与龙骨、各向龙骨间的安装、连接详图。

6)主龙骨与主体结构连接的构造详图及连接件的品种、材质、规格。

2.图例、索引符号及详图符号、绘图方法是否符合《房屋建筑制图统一标准》、《建筑结构制图标准》及本项目统一技术条件的规定。

3.图名、比例是否齐全准确。

4.绘图方法、繁简程度、比例大小特别不当时，应提出与设计人或专业负责人商椎修改。

5.图面布置、浓密程度特别不当时，应提出与设计人或专业负责人商榷修改。

6.图签上工程名称、项目、设计号、图号、日期、是否准确。

二、设计说明1、设计依据是否正确、齐全。

2、使用的设计规范、规程，是否适用于本工程，是否为有效版本。

3、工程名称及设计号与建筑图是否一致。

4、图纸名称、编号与图纸目录是否一致。

5、所有说明是否合理、通顺、清晰、有无错别字，总说明与图纸说明是否一致。

6、抗震设防烈度、设计基本地震加速度和所属设计地震分组、结构抗震等级、场地类别、楼面荷载、基本风压、特殊房间荷载值等是否注明并符合规范要求。

7、材料的品种、规格、容重限值，设计强度值、强度等级是否表示清楚。

8、必要的施工注意事项、特殊结构及结构的特殊部位、大体积玻璃等施工时应注意的问题是否标明。

幕墙门窗工程图纸审图要点
1图框内容是否有错（如工程名称、图纸名称、图纸编号、比例等）
2图纸的美观性：
(1)图纸的整体部局是否美观
(2)字体大小是否一致，协调
(3)线形比例是否合适
3 设计的整体评价：
(1)是否缺图、缺页，工程整体表达是否完整
(2)是否满足设计输入要求，以及业主、设计院的具体要求
(3)外观效果如何
(4)结构的安全性、工艺性是否合理、先进
(5)设计的经济性评价，是否最优化，性价比如何
(6)是否满足相关标准和规范要求
4 设计说明：
(1)设计说明的完整性和逻辑性（可按《施工图制图规定》中的要求进行评价）
(2)引用标准是否有过期旧标准或错误
(3)地面粗糙度、风荷载等基本参数是否正确
(4)幕墙性能取值是否正确
(5)材料的选择是否有错误
(6)其它设计说明条款是否有与规范、规定不相符的地方
5 图纸内容方面：（可按《施工图制图规定》中的要求进行评价）
(1)平立剖画法、表达是否完整、有错
(2)线条是否有重复、少线
(3)标注是否不清楚和完整
(4)尺寸是否正确
(5)标高、轴线是否完整、有错
(6)索引是否有错误
(7)文字内容是否有错误
(8)材料的名称、型号、代号是否有错或遗漏
(9)技术要求和说明是否完整、正确
海口南光实业投资有限公司设计研发部
二○○四年十月。

幕墙工程审图要点1.0伍亮目录/Contents幕墙体系分解幕墙成本分析幕墙成本测算一、幕墙体系分解玻璃幕墙石材幕墙铝板幕墙陶土板幕墙构件式幕墙单元式幕墙横明竖隐玻璃幕墙竖明横隐玻璃幕墙隐框玻璃幕墙全玻璃幕墙点支式幕墙拉索幕墙明框玻璃幕墙XXX 幕墙黄金麻卡麦卡基诺金葡萄牙米黄02面材体系连接件体系结构体系室外室内二、幕墙成本分析02 1.面材体系--石材200元/m2180元/m2320元/m2葡萄牙米黄280元/m2卡拉麦里金卡基诺金黄金麻1.面材体系--石材成本要点规格石材短边最经济的尺寸为600mm。

规格越大，成本增加：600-700mm：10-15元700-800mm：20-30元800-900mm：30-45元021.面材体系--石材成本要点厚度最小厚度：花岗岩：光面25mm；其他面28mm；大理石：35mm。

021.面材体系--石材成本要点造型需不需要各类抽槽的造型021.面材体系--铝单板铝单板021.面材体系--铝单板成本要点规格1220*2440mm 1220*3040mm1220*3660mm 1524*2440mm 1524*3040mm1524*3660mm021.面材体系--铝单板成本要点厚度2.5mm: 215元/m23.0mm: 235元/m2小尺寸分隔，采用2.5mm即可大尺寸分隔，采用3.0mm，增加抗变形能力021.面材体系--铝单板成本要点表面处理氟碳喷涂平均膜厚：≥40um三涂两烤材料品牌：阿克苏诺贝尔PPG老虎021.面材体系--玻璃玻璃种类单片浮法玻璃中空玻璃low-e玻璃热反射镀膜玻璃钢化玻璃半钢化玻璃超白钢化玻璃均质钢化玻璃彩釉玻璃节能相关安全玻璃021.面材体系--玻璃成本要点规格玻璃常规尺寸：原片尺寸2440*3660mm，分格时尺寸应向1200或1800靠近。

021.面材体系--玻璃单片浮法玻璃02021.面材体系--玻璃钢化玻璃钢化玻璃是将普通退火玻璃先切割成要求尺寸，然后加热到接近软化点的700度左右，再进行快速均匀的冷却而得到的。
