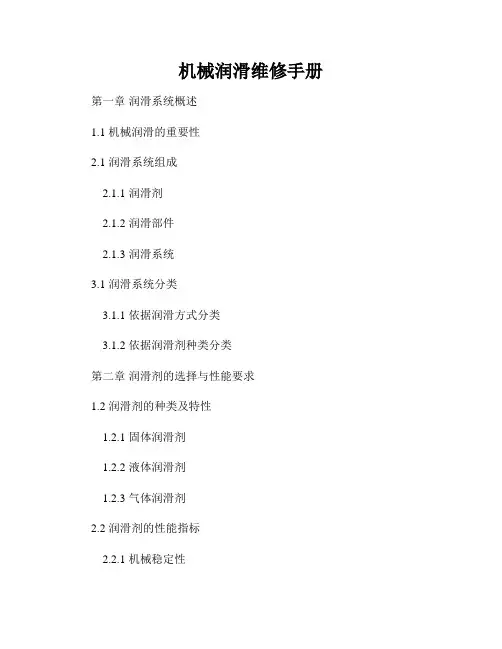

机械润滑维修手册第一章润滑系统概述
1.1 机械润滑的重要性
2.1 润滑系统组成
2.1.1 润滑剂
2.1.2 润滑部件
2.1.3 润滑系统
3.1 润滑系统分类
3.1.1 依据润滑方式分类
3.1.2 依据润滑剂种类分类
第二章润滑剂的选择与性能要求
1.2 润滑剂的种类及特性
1.2.1 固体润滑剂
1.2.2 液体润滑剂
1.2.3 气体润滑剂
2.2 润滑剂的性能指标
2.2.1 机械稳定性
2.2.2 耐温性
2.2.3 抗氧化性
2.2.4 抗腐蚀性
2.2.5 抗起泡性
2.2.6 其他性能要求
第三章润滑部件的检查与维护
1.3 润滑部件检查与维护的必要性
2.3 润滑部件的常见故障及处理方法 2.
3.1 润滑油泄漏
2.3.2 润滑部件磨损
2.3.3 润滑油污染
2.3.4 其他故障及解决方法
第四章润滑系统的维护与保养
1.4 润滑系统的维护计划制定
1.4.1 基于设备运行时间的维护
1.4.2 基于润滑油使用量的维护
1.4.3 基于润滑油污染程度的维护
2.4 润滑系统的保养注意事项
2.4.1 润滑剂添加与更换
2.4.2 润滑油封闭系统的保养
2.4.3 润滑部件的检测与维修
结语
机械润滑维修手册是一份对机械润滑系统进行全面介绍和维护指导的重要文献。

通过本手册，读者可以了解到润滑系统的构成、润滑剂的选择与性能要求、润滑部件的检查与维护方法以及润滑系统的维护与保养注意事项。

希望本手册能够帮助广大机械维修人员正确理解和进行机械润滑维护工作，从而保障机械设备的正常运行和使用寿命。

发动机润滑系统培训1. 简介：发动机是汽车的心脏，而润滑系统就是发动机的血管，里面流淌着"鲜血”—润滑油，保证发动机正常运转。

1.1 润滑系统的功用：发动机工作时，很多传动零件都是在很小的间隙下做高速相对运动的，如曲轴住轴颈与主轴承，曲轴连杆轴颈与连杆轴承，凸轮轴轴颈与凸轮轴轴承，活塞、活塞环与气缸壁面，配气机构各运动副及传动齿轮副等。

尽管这些零件的工作表面都是经过精细的加工，但是放大来看这些表面都是凸凹不平的（见下图）。

若不对这些表面进行润滑，它们之间将发生强烈的摩擦。

金属表面的干摩擦不仅增加发动机的功率消耗，加速零件表面的磨损，而且还可能由于摩擦产生的热将零件工作表面烧损，致使发动机无法运转。

润滑系的功用就是在发动机工作时连续不断地把数量足够的洁净润滑油输送到全部运动件的摩擦表面，并在摩擦表面之间形成油膜，实现液体摩擦，从而减小摩擦阻力、降低功率消耗、减轻机件磨损，以达到提高发动机工作可靠性和耐久性的目的。

主要总结为以下几点：（1）润滑润滑油在运动零件的所有摩擦表面之间形成连续的油膜，以减小零件之间的摩擦。

（2）冷却润滑油在循环的过程中流过零件工作表面，以降低零件的温度。

（3）清洗润滑油可以带走摩擦表面产生的金属岁末及冲洗掉沉积在气缸、活塞、活塞环及其它零件上的积炭。

（4）密封附着在气缸壁、活塞及活塞环上的油膜，可起到密封防漏的作用。

（5）防锈润滑油有防止零件发生锈蚀的作用。

1.2 润滑方式由于发动机传动件的工作条件不尽相同，因此，对负荷及相对运动速度不同的传动件才用不同的润滑方式。

（1）压力润滑压力润滑是以一定的压力把润滑油供入摩擦表面的润滑方式。

这种方式主要用于主轴承、连杆轴承及凸轮轴承等负荷较大的摩擦表面的润滑。

（2）飞溅润滑利用发动机工作时运动件的溅泼起来的油滴或油雾润滑摩擦表面的润滑方式，称飞溅润滑。

该方式主要是用来润滑负荷较轻的气缸壁面和配气机构的凸轮、挺柱、气门杆以及摇臂等零件的工作表面。

集中润滑系统介绍集中润滑定义应用目录1概念2集中润滑系统的分类3车辆集中润滑系统1. 3.1 相对于手工润滑的特点2. 3.2 相对于手工润滑的优点4四：集中润滑系统的应用1概念所谓集中润滑给油系统是指从一个润滑油供给源通过一些分配器分送管道和油量计量件，按照一定的时间把需要的润滑油、脂准确的供往多个润滑点的系统，包括输送、分配、调节、冷却、加热和净化润滑剂，以及指示和监测油压、油位、压差、流量和油温等参数和故障的整套系统。

集中润滑给油系统解决了传统人工润滑的不足之处，在机械运作时能定时、定点、定量的给予润滑，使机件的磨损降至最低，大大减少润滑油剂的使用量，在环保和节能的同时，降低机件的损耗和保养维修的时间，最终达到提高营运收益的最佳效果。

集中润滑给油系统按润滑泵供油方式分，可分为手动供油系统和自动电动供油系统；按润滑方式分，可分为间歇供油系统和连续供油系统；按运输介质分，可分干油集中润滑系统和稀油集中润滑系统；按润滑功能分，可分为抵抗式集中润滑系统和容积式集中润滑系统；按照自动化程度分，可分普通自动润滑系统和智能润滑系统。

[1]集中润滑系统是目前应用最广泛的润滑系统，包括全损耗与循环润滑方式的节流式、单线式、双线式、多线式及递进式等类型。

2集中润滑系统的分类集中润滑系统是在机械设备中应用最广泛的系统，类型很多，大致可分为以下7种类型：(1)节流式利用流体阻力分配润滑剂，所分配的润滑剂量与压力及流孔尺寸成正比，供油压力范围为0.2～1.5MPa，润滑点可多至300以上。

(2)单线式润滑剂在间歇压力(直接的或延迟的)下通过单线的主管路被送至喷油嘴，然后送至各润滑点.供油压力范围为0.3～21MPa，润滑点可多至此200以上。

(3)双线式润滑剂在压力作用下通过由一个方向控制阀交替变换流向的两条主管路送至定量分配器，依靠主管路中润滑剂压的交替升降操纵量分配器，领先主管路中润滑剂压力的交替升降操纵定量分配器，使定量润滑剂供送至润滑点.供油压力范围0.3～40MPa润滑点可多达2000个。

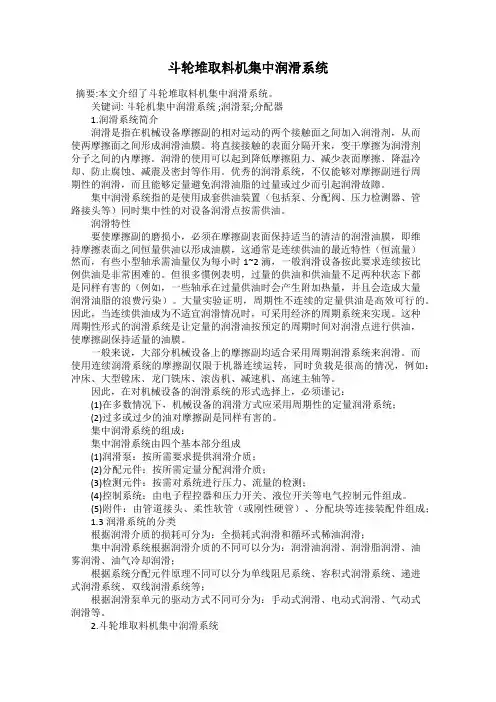

斗轮堆取料机集中润滑系统摘要:本文介绍了斗轮堆取料机集中润滑系统。

关键词: 斗轮机集中润滑系统 ;润滑泵;分配器1.润滑系统简介润滑是指在机械设备摩擦副的相对运动的两个接触面之间加入润滑剂，从而使两摩擦面之间形成润滑油膜。

将直接接触的表面分隔开来，变干摩擦为润滑剂分子之间的内摩擦。

润滑的使用可以起到降低摩擦阻力、减少表面摩擦、降温冷却、防止腐蚀、减震及密封等作用。

优秀的润滑系统，不仅能够对摩擦副进行周期性的润滑，而且能够定量避免润滑油脂的过量或过少而引起润滑故障。

集中润滑系统指的是使用成套供油装置（包括泵、分配阀、压力检测器、管路接头等）同时集中性的对设备润滑点按需供油。

润滑特性要使摩擦副的磨损小，必须在摩擦副表面保持适当的清洁的润滑油膜，即维持摩擦表面之间恒量供油以形成油膜，这通常是连续供油的最近特性（恒流量）然而，有些小型轴承需油量仅为每小时1~2滴，一般润滑设备按此要求连续按比例供油是非常困难的。

但很多惯例表明，过量的供油和供油量不足两种状态下都是同样有害的（例如，一些轴承在过量供油时会产生附加热量，并且会造成大量润滑油脂的浪费污染）。

大量实验证明，周期性不连续的定量供油是高效可行的。

因此，当连续供油成为不适宜润滑情况时，可采用经济的周期系统来实现。

这种周期性形式的润滑系统是让定量的润滑油按预定的周期时间对润滑点进行供油，使摩擦副保持适量的油膜。

一般来说，大部分机械设备上的摩擦副均适合采用周期润滑系统来润滑。

而使用连续润滑系统的摩擦副仅限于机器连续运转，同时负载是很高的情况，例如：冲床、大型镗床、龙门铣床、滚齿机、减速机、高速主轴等。

因此，在对机械设备的润滑系统的形式选择上，必须谨记：(1)在多数情况下，机械设备的润滑方式应采用周期性的定量润滑系统；(2)过多或过少的油对摩擦副是同样有害的。

集中润滑系统的组成：集中润滑系统由四个基本部分组成(1)润滑泵：按所需要求提供润滑介质；(2)分配元件：按所需定量分配润滑介质；(3)检测元件：按需对系统进行压力、流量的检测；(4)控制系统：由电子程控器和压力开关、液位开关等电气控制元件组成。

集中润滑系统的原理及维护Revised on July 13, 2021 at 16:25 pm集中润滑系统的原理及维护前言：什么是润滑•理想状态下的润滑：在相互运动的接触表面之间形成一层油膜;使得两表面之间的直接摩擦干摩擦转变为油液内部分子间的摩擦液体摩擦•边界润滑:在两个滑动摩擦表面之间;由于润滑剂供应不充足;无法建立液体摩擦;只能依靠润滑剂中的极性分子在摩擦表面上形成一层极薄的0.1～0.2μm“绒毛”状油膜润滑..这层油膜能很牢固地吸附在金属的摩擦表面上..这时;相互接触的不是摩擦表面本身或有个别点直接接触;而是表面的油膜•润滑的定义：在相互运动的接触表面之间形成一层油膜;使得两表面之间的直接摩擦干摩擦转变为油液内部分子间的摩擦液体摩擦或油膜之间的摩擦润滑的主要作用•减磨抗磨：使运动零件表面之间形成油膜接触;以减少磨损和功率损失•冷却降温：通过润滑油的循环带走热量;防止烧结•清洗清洁：利用循环润滑油冲洗零件表面;带走磨损剥落下来的金属细屑•密封作用：依靠油膜提高零件的密封效果..•防锈防蚀：能吸附在零件表面;防止水、空气、酸性物质及有害气体与零件的接触..设备润滑的重要意义•设备上几乎所有相对运动的接触表面都需要润滑;设备润滑是防止和延缓零件磨损和其他形式失效的重要手段之一•60%以上的设备故障是由润滑不良和油变质引起的引言：润滑工作一直是设备管理的重中之重;现代设备的机械故障大部分是由于润滑引起..集中润滑的基本概念是从一个配有润滑剂的油泵装置给各个摩擦副集中提供适量的润滑剂..由于现代机械制造技术的高速发展;人工加油已不能满足各种机械的需要;越来越多的集中润滑系统被运用到机械设备中并在提高设备可靠性、降低润滑劳动强度、减少润滑油量消耗方面起到关键作用；集中润滑系统分类：集中润滑系统总体可分为全损耗型系统、循环系统；循环系统属于专用系统;要求高;润滑点少；全损耗系统涵盖了机床润滑点的绝大部分..全损耗系统按供油方式分为单线阻尼系统、容积式系统、递进式润滑系统单线阻尼系统特点：• 1 节流式供油利用流体阻力分配润滑剂• 2 系统工作压力低1bar 到 10bar• 3 结构简单、造价低• 4 油量误差较大• 5 润滑点数小于30点容积式润滑系统特点：• 1 定量式供油• 2 系统工作压力15bar - 25bar• 3 排油准确• 4 造价适中应用广泛•5润滑点数300点以下•6适用于中小型设备递进式润滑系统特点：•递进定量式供油•系统工作压力10bar - 60 bar•排油准确•造价较高安装复杂•一般用于大型设备润滑系统的组成•润滑泵 - 提供定量清洁的润滑油..分为：手动、机动、电动、气动润滑泵；•油量分配器 - 将润滑油定量或按比例分配到各个润滑点..分为：计量件、定量注油件、递进式分配器•分配系统 - 由管道接头、硬管或软管、分配接头等各种附件组成；按要求向润滑点输送润滑油•滤油器 - 过滤杂质;保证提供清洁的油•电子程控器和压力开关、感应开关、液位开关等 - 控制润滑泵按预定要求周期工作;具有对系统压力、液位进行监控和报警以及对系统工作状态进行显示等功能容积式润滑系统工作原理定量注油件工作原理系统加压润滑系统卸荷;补液回到原始状态参考上面示意图;定量注油件的工作步骤如下：1.润滑泵将压力油打入分配器底腔8;随着底腔8压力升高;润滑剂被压进进油腔7；压力继续升高;密封阀6的唇型密封变形;润滑剂流入分配器下腔5；密封阀6同时封住活塞4连接上腔3与下腔5的通道..由于底腔8油压大于复位弹簧2的压力及系统背压;活塞4上升;强迫上腔3内的润滑剂通过出口1注入润滑点..2.电气控制润滑泵停止;底腔8卸荷; 复位弹簧将活塞往下压;下腔5压力上升;迫使密封阀向下；由于密封阀的截面直径小于活塞的截面直径;密封阀6的返回速度大于活塞4;密封阀的运动导致活塞4通孔打开同时底腔8 关闭；随着活塞4继续下移;下腔的润滑剂通过活塞4的通道进入上腔..3.完成了第二步的油液补充循环后;密封阀6关闭底腔8、下腔5、上腔3相互间的通道;分配器充满油液等待下一次润滑过程；容积式分配器剖视图容积系统泵源要求•工作压力15—25公斤•间歇供油;每次供油持续一段时间管路保压时间•供油结束系统卸荷•系统卸荷后低压保持典型电动润滑泵原理图工作过程：1.润滑泵打油——压力油打开液控换向阀——压力油进入主润滑管路——溢流阀限定系统最高压力；2.泵停止——液控换向阀在弹簧力作用下回位——主油路油液通过单向阀回油箱——单向阀弹簧保持主油路一定低压；容积式系统通常配备的电气开关及功能如下：•液位开关——油箱低液位报警•高压压力开关——系统达到设定值开关发信号；泵延时后停止；•低压压力开关——系统压力低于此开关设定值时报警；表明管路或单向阀有泄漏综上所述;容积式系统工作步骤如下：•油泵启动管路压力上升•压力油推动注油件活塞•分配器排出定量润滑油•分配器出油口封闭•所有分配器完成一次排油•油压达到高压开关设定压力•油泵继续工作电气设定的时间5秒— 20秒•多余油液通过溢流阀回油箱•油泵停止系统自动卸荷•管路油压达到系统设定低压•注油件活塞靠弹簧力返回•注油件上腔补充油液;等待下一润滑循环容积式系统故障诊断根据容积式系统工作原理;现场常见故障及可能原因总结如下：•现象：泵连续运转可能原因：管路、分配器或润滑油箱内部泄漏压力达不到高压开关设定值；高压开关故障;导致电气没有压力到达信号；•现象：润滑点不出油•可能原因：分配器堵塞；系统压力不够;不能推动分配器弹簧；泵源不卸压;分配器活塞不能复位;无法补充油液；•现象：润滑点连续油液流出可能原因：分配器密封件坏;有泄漏•现象：润滑站油量消耗急剧增大可能原因：管路或分配器有泄漏；高压开关或其它电气控制元件故障导致频繁打油递进式润滑系统工作原理MSP模块式分配器阀组Lubriquip•上图为MSP递进式分配器阀组;类似于液压叠加阀；每个工作阀片均有一个活塞;类似于液压阀的阀芯.. 系统供油时;分配器中一系列活塞按一定的顺序做差动往复运动;各出油口按一定顺序依次出油；一旦某点堵塞;将引起整个系统堵塞..1 工作阀块；2 阀块底板 3首片 4 尾片 5备用片分配器阀组工作原理位置1; 1口出油位置2; 2口出油位置3;3口出油位置4;4口出油位置5;5口出油位置6;6口出油图中;红色通道表示压力进油、蓝色通道表示润滑剂出口、浅红色为封闭的油路；压力油进油通道红色总是与所有分配器相通;但每次只有一个活塞能够移动;润滑按图1到图6顺序循环进行..•如上图所示;各个工作片的柱塞副在紧跟着上一片循环之后;各自工作完成自己的柱塞行程;把定量的润滑剂输送到润滑点..只要有压力油供给首片;分配器的工作片就以递进式方式连续循环运行..递进式润滑泵源要求•工作压力10公斤— 60公斤•间歇或连续供油;管路系统不需保压•不需要卸荷装置•需要电气或机械高压保险装置..•油液清洁度要求较容积式高递进式润滑系统连接见第二页系统连接示意图;泵的出油口只能接一组分配器;其它的必须在第一组的出油口连接;称为母-子-孙接法；由以上原理可知;分配器的任意出油口不能堵死使用;否则将引起递进循环中断;进而所有润滑中断..常见递进式系统开关/报警器及其功能•电气循环指示器——监控润滑剂在系统中流动情况；异常报警•机械式堵塞指示器——系统压力超过额定值时;伸出指示杆以示报警..故障排除后;需采用手动将压力报警器的指示杆复位..•液位开关——油箱低液位时报警递进式系统工作步骤•油泵启动;压力油进入主分配器•压力油推动与之相通的某一活塞运动直至该活塞到终点•与此活塞对应出油口排出定量油;进入相应的子分配器•活塞位置变化导致另一阀块活塞压力油接通;此活塞开始运动到终点..定量的油液排到相应子分配器进油管路•只要压力油存在;主分配器各个阀块活塞依次循环运动..相应出油口依次排出定量油液;进入对应子分配器..•各子分配器由主分配器排出的油驱动;各出油口循环定量排油..•泵停止供油;各分配器活塞停在当前的位置..•下一供油周期开始;泵打油;各活塞由上次停止的位置开始运动打油..递进式系统故障诊断根据递进式系统工作原理;现场常见故障及可能原因总结如下：•现象：供油时系统无压力可能原因：主管路泄漏 / 膜片式保险破裂 / 泵源内泄漏;引起系统泄压•现象：系统压力偏高;但所有润滑点不出油可能原因：某点分配器或某出油口或某油路堵塞;导致整个系统堵塞；•现象某子分配器不出油;其它正常可能原因：该分配器对应支路/接头漏油;该分配器进油压力不足两种系统预防性维护检查步骤在现场的维修实践中;我总结了这两种系统的标准预防性维护检查步骤;指导维修工进行设备集中润滑系统周期性检查;在降低故障率;避免灾难性的润滑事故方面起到很好的作用..容积式润滑系统标准检查步骤•启动润滑;检查润滑过程是否正常;主管路压力是否为 20bar 左右•外观检查各分配器及润滑点接头有无漏油现象•检查各分配器工作是否正常• A 松开润滑部位前接头;擦干油液• B 启动润滑泵;检查接头处无油液滴出;确认后拧紧接头;• C 接头不滴油及连续滴油均为不正常；需清洗或更换分配器递进式润滑系统标准检查步骤•启动油泵;检查泵出口压力是否正常 10-60bar•外观检查各分配器及润滑点接头有无漏油现象•首先处理漏油的阀块;接头；•检查各分配器是否功能正常• A 任选一末端润滑部位前接头;擦干油液•B启动润滑泵;检查接头处有无周期性油液滴出• C 如果有周期性油液冒出;表明整个系统无堵塞；• D 如果无油液滴出;表明系统堵塞;执行以下操作•松开润滑泵后第一级分配器所有出口接头;启动油泵;观察各出口有无出油；a.如果没有出油;拆下此分配器清洗;疏通或更换备件；b如果周期性出油;接上一个出口;按A;B步骤检查该出口下一级分配器；•依次接上主分配器出口;按上一步骤检查;直到找出堵点；两种润滑系统在DCEC西区的分布容积式润滑系统• B 缸体所有生产线线、B 缸盖所有机加线、C缸体YNC各生产线、C 缸体清洗机递进式润滑系统•EQX 各生产线、COUMA 线、B 缸盖清洗机。
