智能润滑系统的开发与应用

智能干油润滑系统简介智能干油润滑系统是一种新型润滑系统，其结构由远程监控微机、主控系统、高压润滑泵、压力传感器、自动加油系统、电磁给油器、流量传感器、分配器等组成。

与传统的干油集中润滑系统相比，智能润滑系统具有更高的效率和更少的故障。

主控系统是整个润滑系统的指挥中心，通过控制油站起停、控制电磁给油器的运行、监控每一个润滑点状态、调节和现实循环时间、调整每一个润滑点供油量、故障报警、现场信息收集和与远程监控微机联锁等功能，实现对整个系统的控制和监测。

高压润滑泵是整个系统的心脏，通过管路及电磁给油器，将润滑脂最终送到每一个润滑点。

压力传感器实时监测系统的压力并反馈给主控系统。

电磁给油器是整个系统地执行机构，执行主控系统送来的指令，控制油阀开启、关闭，实现控制润滑点的供油。

流量传感器实时监测润滑点运行状态，将信息反馈给主控系统。

远程监控微机与主控系统通过有线或者无线通讯信息。

智能润滑系统采用PLC智能控制，有自动和手动两种工作状态，初始状态时各电磁给油器均关闭。

自动状态为按照预先设定的参数(供油量、供油间隔等)和程序供油，手动状态为直接按照用户当前指令给某点或某些点供油。

智能润滑系统具有更高的效率和更少的故障，相比于传统的干油集中润滑系统，智能润滑系统能够很好的解决环境污染、润滑材料浪费、设备故障频发等问题。

文章已修正如下：泵站输出高压润滑脂经单线主管道进入二位二通电磁阀，供送给母分配器，再由支管道供给子分配器，逐级供送给润滑点。

该系统的缺点是，只要有一处堵塞，就会导致全线停脂，需要排除故障后才能继续工作。

另外，该系统运行的可靠性差，各润滑点给脂调整量小，精度低。

3.2双线式干油润滑系统的特点泵站输出高压润滑脂经供油管到达分配器，当压力达到分配器所需的压力时就会动作。

而分配器动作完成后，又使供油管内压力继续上升，当供油管内各处的压力都超过分配器动作所需的压力时，分配器全部动作，完成系统地供油。

该系统的缺点包括：（1）阻力小的润滑点首先得到供油，当一处或多处被堵后，系统能继续工作，只能通过观察分配器上运动指示是否动作来判断，由于分配器安装位置不便观察，容易造成缺油现象；（2）润滑点给脂量的多少受管道远近、被压高低、阻力大小的影响，给脂量和预定量不一致，容易发生过多给油或过少给油甚至中断的现象；（3）把出油总管压力作为控制条件，调节起来异常困难，各个润滑点被压不同，很难调节到一个合适的值；（4）润滑泵经常会受到噪音信号的干扰停止工作；（5）双线系统，管路铺设比较繁琐，不如单线和智能系统方便；（6）润滑点的给油周期需要一致，无法实现单独供油。

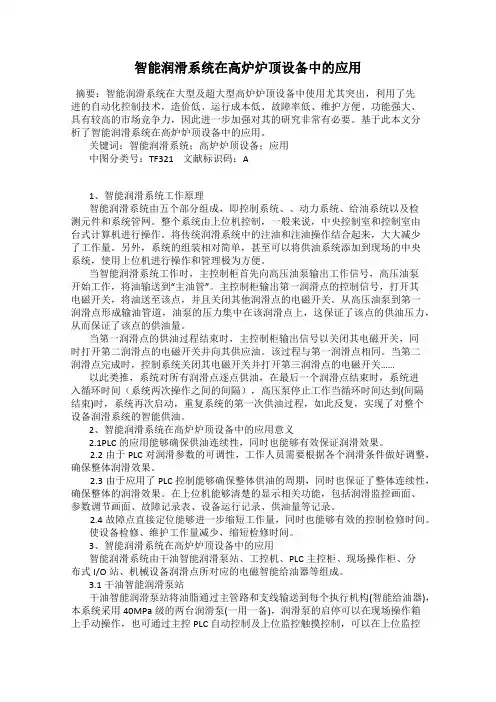

智能润滑系统在高炉炉顶设备中的应用摘要：智能润滑系统在大型及超大型高炉炉顶设备中使用尤其突出，利用了先进的自动化控制技术，造价低、运行成本低、故障率低、维护方便、功能强大、具有较高的市场竞争力，因此进一步加强对其的研究非常有必要。

基于此本文分析了智能润滑系统在高炉炉顶设备中的应用。

关键词：智能润滑系统；高炉炉顶设备；应用中图分类号：TF321 文献标识码：A1、智能润滑系统工作原理智能润滑系统由五个部分组成，即控制系统、、动力系统、给油系统以及检测元件和系统管网。

整个系统由上位机控制，一般来说，中央控制室和控制室由台式计算机进行操作。

将传统润滑系统中的注油和注油操作结合起来，大大减少了工作量。

另外，系统的组装相对简单，甚至可以将供油系统添加到现场的中央系统，使用上位机进行操作和管理极为方便。

当智能润滑系统工作时，主控制柜首先向高压油泵输出工作信号，高压油泵开始工作，将油输送到“主油管”。

主控制柜输出第一润滑点的控制信号，打开其电磁开关，将油送至该点，并且关闭其他润滑点的电磁开关。

从高压油泵到第一润滑点形成输油管道，油泵的压力集中在该润滑点上，这保证了该点的供油压力，从而保证了该点的供油量。

当第一润滑点的供油过程结束时，主控制柜输出信号以关闭其电磁开关，同时打开第二润滑点的电磁开关并向其供应油。

该过程与第一润滑点相同。

当第二润滑点完成时，控制系统关闭其电磁开关并打开第三润滑点的电磁开关……以此类推，系统对所有润滑点逐点供油，在最后一个润滑点结束时，系统进入循环时间（系统两次操作之间的间隔），高压泵停止工作当循环时间达到(间隔结束)时，系统再次启动，重复系统的第一次供油过程，如此反复，实现了对整个设备润滑系统的智能供油。

2、智能润滑系统在高炉炉顶设备中的应用意义2.1PLC的应用能够确保供油连续性，同时也能够有效保证润滑效果。

2.2由于PLC对润滑参数的可调性，工作人员需要根据各个润滑条件做好调整，确保整体润滑效果。

润滑系统总结知识点润滑系统是机械设备中非常重要的一部分，它的主要作用是减少机械设备的磨损，防止摩擦和腐蚀，从而延长机械设备的使用寿命。

润滑系统的设计和运行对机械设备的性能、可靠性、寿命和经济效益有着重要的影响。

1. 润滑系统的作用润滑系统的作用主要有以下几个方面：(1) 减少摩擦损失：润滑油在机械设备的摩擦表面上形成一层润滑膜，减少摩擦损失，降低能量消耗。

(2) 防止磨损：润滑油能够在摩擦表面形成保护膜，减少机械设备的磨损。

(3) 冷却和排除废热：在机械设备使用过程中，摩擦会产生大量的热量，润滑油能够吸收热量并散热，保持机械设备的正常运行温度。

(4) 防止腐蚀：润滑油能够对机械设备的金属表面形成一层保护膜，防止腐蚀。

(5) 清洁：润滑油能够清洁摩擦表面上的杂质和金属屑，保持机械设备的干净。

2. 润滑油的性能要求润滑油的性能对于润滑系统的有效运行至关重要，其中主要包括以下几个方面：(1) 润滑性能：润滑油应具有良好的润滑性能，能够形成均匀、持久的润滑膜，减少摩擦损失。

(2) 耐磨损性能：润滑油应具有良好的抗磨损性能，能够有效降低机械设备的磨损。

(3) 耐高温性能：一些机械设备在工作过程中会产生高温，润滑油应具有良好的耐高温性能，能够有效保护机械设备。

(4) 耐氧化性能：润滑油在长时间使用过程中容易受到氧化的影响，因此应具有良好的耐氧化性能，保持稳定的性能。

(5) 清洁性能：润滑油应具有良好的清洁性能，能够有效清洁机械设备的摩擦表面。

(6) 稳定性：润滑油应具有良好的化学和物理稳定性，不易变质。

3. 润滑系统的组成润滑系统主要包括以下几个部分：(1) 润滑油箱：用于存储润滑油，并提供润滑系统所需要的润滑油量。

(2) 润滑油泵：将润滑油从润滑油箱输送至机械设备的摩擦表面。

(3) 润滑油滤清器：用于过滤润滑油中的杂质和金属屑，保持润滑油的清洁。

(4) 润滑油冷却器：用于冷却润滑油，防止润滑油过热。

(5) 润滑脂：在一些局部需要高温、高负荷润滑时，可采用润滑脂进行润滑保护。

矿井智能集中润滑系统的设计与应用高峰许夫鹏（兖州煤业股份有限公司东滩煤矿，山东济宁273512）摘要:智能集中润滑系统在大型钢铁企业生产中的广泛运用，能够保障设备正常稳定运行，确保企业安全生产，但智能集中润滑系统在我国矿山企业则运用较少。

现以东滩煤矿为例，针对智能集中润滑系统在胶带机运输系统的应用进行了研究，为煤矿胶带运输机智能集中润滑系统在煤炭行业中大力推广提供参考。

关键词：智能集中润滑系统;矿井作业;逐点供油；逐点检测0引言我国济，煤矿行业的产能也逐。

东滩煤矿生产能力750万t a在矿山作业中，因为条件恶劣，严重损了胶带运输设备的性能，胶带运输，，设备生障矿井产，导大的济损，安全a，对胶带机设备进行有为了煤炭行业的a现，胶带运输机智能集中润滑系统能够提高皮带机效能，少设备障5设备用a1项目研发必要性东滩煤矿年产为750t,煤炭运输全部为胶带运输机运输，现有10条主要运输线，胶带总长度25000m左右a 恶劣的井胶带机设备性能大5运输55系5设备生障矿井停产，生产带较大，严重安全！1"2#a针对，我推广应用智能集中润滑系统，有效降低了设备障，为企业提供了保障a 东滩煤矿的胶带运输机润滑保用注油的方式，按照规定定定油脂”a检测时，检测定油的任务是否完，常用芯油轴承排油口有新油脂溢出为止”的判断a润滑保不仅工艺原始，操作强大、，而且常因添润滑油脂，润滑阻力加大，及散发热浪费了动力，了润滑果a，润滑油的添不仅资金浪费，还带来较大污染，企业成本费用大大a，设计应用胶带运输机智能集中润滑系统为企业现节能环保、保养设备的不二选择a2研究与开发内容智能集中润滑系统主要分为控制系统、输油系统、输油管道和执行机构四大分a2.1控制系统智能集中润滑系统控系统按设定的程序自动运行，启动电动高压润滑泵，控制电磁油器启闭，将滤后的润滑输送点，流传感器检测每个点是否供油，检测系统远程显示供油点润滑状态，遇障,系统及报警a 控制系统进行手/自动切换操作，手动运行，在控制器屏幕输入润滑点号即对应相应润滑点a开启电动高压润滑泵后，润滑被注入管中,等待管道压力10MPa 时！管道远近压力在5〜30MPa）,通过输选择润滑点号5开油5润滑相应a系统自动运行5将设定的!以）5自动对润滑点逐点供油5逐点检测5待润滑点供油完5进行等待!以）5等待自动进行供油程a2.2输油系统输油系统管道及电磁油器5将润滑输送每个润滑点a油站一般配置两台高压电动润滑泵（一台备用）和一台油泵a2.3输油管路输油管分为主油管和支油管两部分，主管路使用20mm2的不钢缝管，用；支油管用耐高、阻的TPU8.6X4mm2高压管a2.4执行机构2.4.1电磁给油器（阀式给油器）针对井，执行机构采用阀式给油器（型号CZX-2-4-24X,CZX-4&8-24X）集成，其结构合理，工艺先进，个两个点供油5压a将定在钢构5执行控系统的5现控制润滑点供油5控润滑点状态，将控系统a2.4.2QJLG传感器QJLG系传感器作为为智能集中润滑系统设计的智能检测件5能够有对油程进行检测5在执行控设备的将果PLC5PLC进行分5完检测程a3主要目标及创新点智能集中润滑系统的为提高设备用5企业生产本5提高生产a智能集中润滑系统的新点分为逐点供油逐点检测障智能判断和远程控四个分5能够有煤矿智能自动远程生产的a GAN系统是智能集中润滑系统中的5仅能够润滑状态了5自动控制油大和5还能检测每个润滑点的运行状态，遇障及警，作的阻4实施方式4.1调研、方案设计对原有油费费污染的点进行分5行业智能集中润滑系统的研究5提出了一套安全、高的胶带运输机智能（下转第37页）性和动精准性，消防侦察机器人的非结环，更适合要对器人进行精准控制的场合。
