初二物理电路分析

八年级物理电路实验解析电路实验是物理学习中重要的一环，通过实际操作可以帮助学生更好地理解和掌握电路的基本原理和相关知识。

本文将对八年级物理电路实验进行解析，以帮助学生更好地理解实验内容和实验原理。

实验一：串联电路的搭建与测量实验目的：通过搭建串联电路并测量各元器件的电流、电压，探究串联电路的特点和原理。

实验步骤：1. 准备所需实验器材和元器件，包括电源、导线、电流表、电阻等。

2. 按照电路图搭建串联电路，将电源的正极与电流表的一端相连，将电流表的另一端与电阻连接，再将电阻的另一端与电源的负极相连。

3. 打开电源，通过电流表测量电路中电流的大小，并记录实验数据。

4. 用电压表分别测量电源、电阻两端的电压，并记录实验数据。

5. 根据实验数据计算电路中电阻的阻值，并进行分析和讨论。

实验结果与讨论：1. 串联电路中，各元器件的电流相等，总电流等于电路中各电阻的电流之和。

2. 串联电路中，各元器件的电压之和等于电源电压。

3. 通过实验数据的记录和分析，可以计算得到电路中电阻的阻值，进一步了解串联电路的特点和原理。

实验二：并联电路的搭建与测量实验目的：通过搭建并联电路并测量各元器件的电流、电压，探究并联电路的特点和原理。

实验步骤：1. 准备所需实验器材和元器件，包括电源、导线、电流表、电阻等。

2. 按照电路图搭建并联电路，将电源的正极与电阻的一端相连，将电阻的另一端与电流表相连，再将电流表的另一端与电源的负极相连。

3. 打开电源，通过电流表测量电路中电流的大小，并记录实验数据。

4. 用电压表分别测量电源、电阻两端的电压，并记录实验数据。

5. 根据实验数据计算电路中电阻的阻值，并进行分析和讨论。

实验结果与讨论：1. 并联电路中，各元器件的电压相等，总电压等于电路中各电阻的电压之和。

2. 并联电路中，各元器件的电流之和等于电源电流。

3. 通过实验数据的记录和分析，可以计算得到电路中电阻的阻值，进一步了解并联电路的特点和原理。

初中物理常见电路故障分析方法精讲1.观察电路：当发现电路故障时，首先要仔细观察电路的整体情况，包括电源、导线、电阻等元件是否正确连接，是否有明显的损坏或松动。

检查是否存在电路的明显短路、开路或接触不良等问题。

2.逐个分析元件：针对电路中每一个元件，逐个进行分析。

首先检查电源是否正常工作，电源的电压是否稳定，电池的电量是否充足等。

接下来检查导线是否完好，导线是否有损坏或接触不良的情况，尤其是导线的两端是否正确连接到相应的元件上。

3.判断开路故障：如果电路中有开路故障，首先确定是否有元件没有正确连接或接触不良。

如果检查发现元件连接良好，可以使用万用表或者电路测试仪等工具，逐个测试电路中的元件是否损坏。

当电流不能正常通过一些元件时，很可能该元件存在开路故障。

4.判断短路故障：如果电路中有短路故障，首先要检查是否有两根导线之间的直接接触或者导线与其他元件之间的接触。

如果排除了接触问题，可以采用以下方法进行判断：-通过观察发现是否有元件损坏或烧毁的痕迹，短路现象常常伴随着明显的热量和焦糊味。

-使用万用表等仪器进行电阻测量，如果电路的电阻远远小于正常范围，说明可能存在短路故障。

-逐个拆卸电路中的元件，重新连接电路，判断电路是否能正常工作。

当电路能正常工作时，之前的元件可能存在短路故障。

5.判断接触不良故障：当电路中出现信号不通或者电阻变大的情况，很可能是存在元件之间接触不良的问题。

可以采用以下方法进行判断：-使用钳子或者镊子等工具，小心地挤压或者移动元件的接触部分，观察电路是否会出现变化。

如果电路能正常工作，说明存在接触不良的故障。

-使用万用表等测量工具进行电阻测量，逐个测试电路中的元件的导通情况，判断是否存在接触不良的问题。

通过以上步骤细致地分析电路故障，可以提高排除故障的效率，并帮助学生更好地理解电路原理和问题解决的方法。

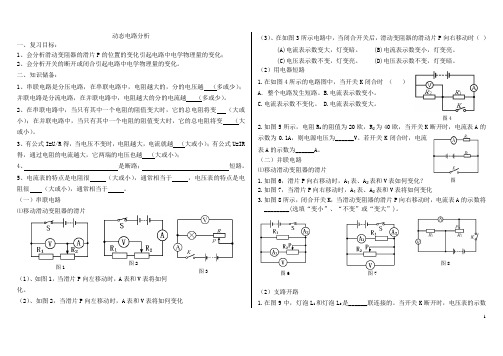

1动态电路分析一、复习目标：1、会分析滑动变阻器的滑片P 的位置的变化引起电路中电学物理量的变化；2、会分析开关的断开或闭合引起电路中电学物理量的变化。

二、知识储备：1、串联电路是分压电路，在串联电路中，电阻越大的，分的电压越 （多或少）；并联电路是分流电路，在并联电路中，电阻越大的分的电流越 （多或少）。

2、在串联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变 （大或小）；在并联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变 （大或小）。

3、有公式I=U/R 得，当电压不变时，电阻越大，电流就越 （大或小）；有公式U=IR 得，通过电阻的电流越大，它两端的电压也越 （大或小）；4、 是断路； 短路。

5、电流表的特点是电阻很 （大或小），通常相当于 ，电压表的特点是电阻很 （大或小），通常相当于 。

（一）串联电路 ⑴移动滑动变阻器的滑片（1）、如图1，当滑片P 向左移动时，A 表和V 表将如何化。

（2）、如图2，当滑片P 向左移动时，A 表和V 表将如何变化（3）、在如图3所示电路中，当闭合开关后，滑动变阻器的滑动片P 向右移动时（ ）(A)电流表示数变大，灯变暗。

(B)电流表示数变小，灯变亮。

(C)电压表示数不变，灯变亮。

(D)电压表示数不变，灯变暗。

（2）用电器短路1.在如图4所示的电路图中，当开关K 闭合时 （ ） A ．整个电路发生短路。

B.电流表示数变小。

C.电流表示数不变化。

D.电流表示数变大。

2.如图5所示，电阻R 1的阻值为20欧，R 2为40欧，当开关K 断开时，电流表A 的示数为0.1A ，则电源电压为______V 。

若开关K 闭合时，电流表A 的示数为______A 。

（二）并联电路⑴移动滑动变阻器的滑片1.如图6，滑片P 向右移动时，A 1表、A 2表和V 表如何变化？2.如图7，当滑片P 向右移动时，A 1表、A 2表和V 表将如何变化3.如图8所示，闭合开关K ，当滑动变阻器的滑片P 向右移动时，电流表A 的示数将 ________(选填“变小”、“不变”或“变大”)。

初中物理动态电路分析总结初中物理动态电路分析总结1开关断开闭合类问题分析思路：首先要看清是闭合与断开比较还是断开与闭合比较，将这两种情况进行比较即可，一般通过电阻的变化来判断电压表和电流表的变化。

1.解题步骤：串联电路中，电流的变化看电阻，电阻若变，电流就变，电阻变大，电流变小；电阻变小，电流变大。

电压要看其测谁的电压，根据分电压小于总电压或分压作用进行判断。

闭合后：闭合与断开进行比较，闭合后电阻减小，电流增大，断开时电压表测的是分电压小于总电压，闭合后电压表测的是总电压，所以电压表变大。

并联电路中，一电阻的变化不会影响另一电阻的电压和电流，但会引起总电流的变化。

闭合后：下面电阻的电压没有受影响还是电源电压，电阻也没有变化，所以A2不变；上面电阻由无到有，所以它的电流失变大的，A2等于支路电流之和，所以增大；电压表测电源电压始终不变。

----------------------------------------------------------------2 滑动变阻器变化类电路分析分析思路：首先看清电路图，电压表是测滑动变阻器的电压还是定值电阻的，电流测总的还是分的，依据情况判定。

A 串联电路里，滑动变阻器接入电路里的阻值变大其两端电压也变大，而和它串联的电阻两端的电压变小（电源总电压不变），总电流变小。

滑片向右滑动时，滑动变阻器接入电路的阻值变大，其两端的电压也变大，所以电压表示数增大，总电阻变大，电源电压不变，所以总电流减小。

B并联电路里，滑动变阻器的变化不会影响另一并联电阻两端电压和通过它电流的变化，但会影响总电流的变化。

当滑片向右移动时，滑动变阻器接入电路的阻值变大，通过它的电流变小，而上面那个电阻的电压没发生改变，所以A2也不会发生变化，总电流等于支路电流之和，所以A1减小，电压表测总电源电压，所以V不变。

C混联电路里，把并联部分看成是一个整体，然后分情况讨论。

一般不考。

S闭合，S1断开，当滑动变阻器滑片向右移动时，这种情况是按A类分析，A1、A3变小，A2不变，V1变小V2变大。

初中物理电路图的分析方法电路图是指用电路元件符号表示电路连接的图。

电路图是人们为研究、工程规划的需要，用物理电学标准化的符号绘制的一种表示各元器件组成及器件关系的原理布局图。

以下是店铺为大家整理的初中物理电路图的分析方法，仅供参考，希望能够帮助大家。

串联电路和并联电路的识别串联电路是指将所有用电器逐个顺次连接在电路的两点间而组成的电路。

并联电路是指将所有用电器的一端连在一起，另一端也连在一起，再连入电路的两点间而组成的电路。

当电路中有n个用电器时，串联电路中的电流只有一条路径，而并联电路中的电流却有n条路径。

识别电路是连接电路、进行电路分析和计算的基础,它包括许多的方面。

而识别串、并联电路，在初中物理范围内非常重要。

识别串.并联电路，可以采用以下方法。

(1)电流分路法此方法的要点是：从电源的正极出发，顺着电流的方向找，直到电源的负极为止。

不管电路如何弯曲，只要是电流不分路，即电流从一个用电器流向另一个用电器，一直流下去，那么用电器就是串联接法，组成的就是串联电路。

如果电路在某点出现分路，表明这个电路中既有干路，又有支路，那么电流通过支路上的用电器后将在另一点汇合，在回到电源的负极。

当干路上没有用电器，而每条支路上只要一个用电器时，这些用电器就组成并联电路。

(2)节点法对于具有串.并联电路初步知识的同学来说，从规范的电路中看出用电器的接法是很容易的。

但当面对的是一个不规范的电路，特别是电路中的导线在多处交叉相连时，初学者往往会感到困惑。

识别这种电路可采用“节点法”。

所谓节点指的是电路中那些“导线交叉相连”的点，包括分流点和汇流点。

初二物理电路图分析方法讲解下面是对物理中电路图分析方法内容的知识讲解，希望给同学们的学习很好的帮助。

电路图分析方法首先，看到电路图判断是串联还是并联电路一定要记住两种电路各自的电流电压的特点可以将已知的条件标注在图上还有，多做有关这方面的典型习题，尤其是老师的举例，多问同学和老师同一个电路图可能有不同看法或分析方法的，但结果是一样的物理不能只靠死记硬背，要多观察，善于思考电路图不会刻意和老师多沟通画电路图的方法：先辨别是串联还是并联，若是并联，再找开关控制哪条干路和支路。

主题初二物理实验电路与电流电路与电流电路是物理学中一个重要的概念，也是初中物理实验中的重点内容。

通过实验，我们可以更好地理解电流以及电路的基本原理和性质。

本文将从电路的基本构成要素、电流的定义与测量、串联与并联以及电阻的作用等方面，对初二物理实验中的电路与电流进行论述。

一、电路的基本构成要素在初二物理实验中，我们通常会用到以下基本构成要素：电源、导线、电流表和电阻器。

1. 电源：电源是电路中提供电能的装置，常见的有干电池、直流电源和交流电源等。

2. 导线：导线是用于连接电路中各个部分的物质，通常选用导电性良好的金属材料，如铜线等。

3. 电流表：电流表是用来测量电路中电流强度的仪器，单位为安培(A)。

4. 电阻器：电阻器是用来调节电路中电阻大小的元件，单位为欧姆(Ω)。

二、电流的定义与测量电流是指单位时间内通过横截面的电荷数量，用字母I表示，单位是安培(A)。

电流的大小可以通过电流表测量。

在实验中，我们将电流表插入电路中，电流就会流经电流表，从而显示出电流强度。

三、串联与并联电路在物理实验中，我们通常会遇到串联电路和并联电路这两种连接方式。

1. 串联电路：串联电路是指将各个电器按顺序连接在一起的电路。

串联电路中，电流只有一条路径可走，所以各个电器的电流强度是相等的，而总电压等于各个电器电压之和。

2. 并联电路：并联电路是指将各个电器同时连接在一个节点上的电路。

并联电路中，电流在节点处分流，所以各个电器的电流强度之和等于总电流，而各个电器的电压相等。

四、电阻器的作用电阻器是用来调节电路中电阻大小的元件，可以控制电路中的电流强度和电压大小。

电阻器的阻值越大，通过电路的电流越小；阻值越小，通过电路的电流越大。

五、实验案例：用电流表测量电路中的电流强度以下是一个简单的实验案例，帮助初二学生更好地理解电路与电流。

实验目的：通过用电流表测量电路中电流强度，了解电流的概念与测量方法。

实验器材：电源、电流表、导线、电阻器。

初中物理电路故障及动态电路分析1、先根据题给条件确定故障是断路还是短路：两灯串联时，如果只有一个灯不亮，则此灯一定是短路了，如果两灯都不亮，则电路一定是断路了；两灯并联，如果只有一灯不亮，则一定是这条支路断路，如果两灯都不亮，则一定是干路断路。

在并联电路中，故障不能是短路，因为如果短路，则电源会烧坏。

2、根据第一步再判断哪部分断路或短路。

例1：L1与L2串联在电路中，电压表测L2两端电压，开关闭合后，发现两灯都不亮，电压表有示数，则故障原因是什么？解：你先画一个电路图：两灯都不亮，则一定是断路。

电压表有示数，说明电压表两个接线柱跟电源两极相连接，这部分导线没断，那么只有L1断路了。

例2、L1与L2串联，电压表V1测L1电压，V2，V2示数很大，则L1短路而L2正常；B、若V1=0而V2示数很大，说明L2都断路。

测L2电压。

闭合开关后，两灯都不亮。

则下列说法正确的是：A、若V1=0 解：可能你会错选A。

其实答案为B。

首先根据题给条件：两灯都不亮，则电路是断路，A肯定不正确。

当L2断路时，此时V2相当于连接到了电源两极上，它测量的是电源电压，因此示数很大。

而此时L1由于测有电流通过，因此两端没有电压，因此V1的示数为零。

首先要分析串并联，这个一般的比较简单，一条通路串联，多条并联。

如果碰上了电压表电流表就把电压表当开路，电流表当导线。

这个是因为电流表电压小，几乎为零。

但电压表不同。

此处要注意的是，电压表只是看做开路，并不是真的开路。

所以如果碰上了一个电压表一个用电器一个电源串联在一起的情况，要记得。

电压表是有示数的（话说我当时为这个纠结了好久）。

还有一些东西光看理论分析是不好的，要多做题啊，做多得题，在分析总结以下，会好很多。

而且如果有不会的，一定要先记下来，没准在下一题里就会有感悟、一．常见电路的识别方法与技巧在解决电学问题时，我们遇到的第一个问题往往是电路图中各个用电器（电阻）的连接关系问题。

不能确定各个电阻之间的连接关系，就无法确定可以利用的规律，更谈不到如何解决问题。

初二物理电路知识点归纳总结物理是一门研究物质的运动规律的科学，而电路作为物理的一个分支，主要研究电流在导体中的流动规律以及与电器设备的相互作用。

初中物理中，电路知识是学生们接触的重要内容之一，它关乎到现代科技的应用和人们生活的方方面面。

本文将对初二物理电路的知识点进行归纳总结。

一、电路的基本概念1. 电路的定义和组成要素：电路是由电源、导体和负载等组成的，它提供了电流在闭合路径中的流动。

2. 电流的定义：电流是单位时间内电荷通过导体横截面的量，单位是安培（A）。

3. 串联电路和并联电路：串联电路是将电器元件依次相连，而并联电路是将电器元件的两端相连。

二、电阻与电阻率1. 电阻的定义：电阻是导体阻碍电流通过的能力，单位是欧姆（Ω）。

2. 导体的电阻与电源电压关系：欧姆定律规定了电流、电压和电阻之间的关系，即 U = IR，其中 U 是电压，I 是电流，R 是电阻。

3. 电阻与电阻率：电阻率是导体单位长度和单位截面积的电阻。

三、电功率和电能1. 电功率的定义：电功率表示单位时间内传递的电能，单位是瓦特（W）。

2. 电功率与电流、电压的关系：P = UI，其中 P 是电功率，U 是电压，I 是电流。

3. 电能的定义：电能表示电源所传递给电器元件的能量。

四、电路中的亮度变化1. 电源电压和亮度的关系：在恒定电压下，电阻越大，电流越小，器件的亮度越低。

2. 用电器工作亮度对电源电压和电阻的变化进行判断。

五、电路中的温度变化1. 电阻与温度的关系：电阻会随着温度的升高而增加。

2. 利用电路中电阻的温度变化进行温度测量。

六、开关和电路的控制1. 开关的作用和原理：通过控制开关的通断状态，可以控制电路的闭合和中断。

2. 简单的电路控制系统：通过开关的组合，可以实现电路元件的控制和工作模式的切换。

以上是初二物理电路知识点的归纳总结。

通过学习和掌握这些知识点，可以更好地理解电路的原理和应用，为今后更深入的学习奠定坚实的基础。

八年级电路探密知识点归纳电路探秘是初中物理中常出现的一个难点，需要具备扎实的电路基础知识和分析能力。

八年级电路探秘知识点总结如下。

一、基础电路知识1. 电路基本概念电路包括导体、电源、电器和开关等元件。

电路中电流从电源正极流向负极，大小用安培表达，电压用伏特表达，电阻用欧姆表达。

2. 电路符号电路符号是用于表示电路元件的图形表示。

如电池、电灯、电阻、电容、电感等。

沿袭国际通用标准和我国标准。

3. 测量电路常用的电路测量方法有：用电表测量电流、电压、电阻等；用万用表测量电量、电阻、电导率等。

二、电路分析方法1. 基本电路理论欧姆定律、基尔霍夫第一定理和基尔霍夫第二定理等，是电路分析的基本理论。

应该通过大量的例题加深理解。

2. 简单电路分析简单电路包括串、并联电路，学生需要掌握各种简单电路的基本结构、特点和分析方法。

3. 复杂电路分析复杂电路分析需要把电路分解成简单电路或独立电路，再用基本电路理论和方法求解。

建议通过多维电路模拟软件或实验器材加深理解。

三、常用电器元件1. 电池电池是电源的基本组成部分，主要用于提供电路所需的电能。

通常有干电池和蓄电池。

2. 电阻电阻是电路中最为基本的元件之一。

按照阻值不同，可以分为大电流电阻、电感电阻和小电流电阻。

3. 电容电容是电路中的一种存储电能的元件，使用电容时需要注意极性、容量和工作电压等因素。

4. 电感电感是电路中的一种能够储存磁能的元件，通过电感产生的自感和互感特性可以实现电路的自激振荡等现象。

四、电路实验在学习电路时，尤其是电路分析时，需要通过实验来观察、验证和验证我们的分析和结论。

常用的电路实验设备有数字电枢、万用表、示波器等。

五、电路应用电路应用涉及到许多领域，如通信、机电控制、电力和医疗等。

了解电路的应用可以对我们的专业发展和未来的生活有很大的帮助。

以上是八年级电路探秘知识点总结，希望对初中同学们的学习有所帮助。

学好电路，需要理论与实践相结合，多思考、多分析和多实践是必不可少的。
