中央空调系统施工组织设计方案施工组织方案提出单位：****技术部监督单位：****质量管理部审批：****一、工程概况该工程建筑面积*****,工程包含水管路、风管路的制作、安装、保温及中央空调机组、组合式空调箱、风机盘管的安装。
本公司专业从事中央空调工程的设计与施工，具有丰富的设计加工与施工经验，关于本工程，公司将委派有多年经验的工程师担任设计并参加施工管理，以确保本工程达到优质工程。
二、施工方案的选择在施工过程中，往往有不一致的施工方法可供选择。
制定施工方案时应根据工程特点、工期要求、施工条件等因素，进行综合权衡，选择适用于本工程的最先进、最合理、最经济的施工方法，以达到降低工程成本与提高劳动生产率的预期效果。
根据图纸要求，结合本公司从事中央空调安装的实际经验，将本工程各项目的安装工艺与相应的施工方法具体说明如下：1分项工程施工工艺流程图示：机组位置的定位——机组组装或者吊装风管路安装工艺流程：测量、放线——确认主体结构轴线及各面中心线——以中心线为基础，做风管路的安装——校正位置——管道与机组的连接——做风管路验收检查——保温水管路安装施工工艺流程：测量、放线——根据管路不一致位置设支架，固定架，吊筋——按图纸所示位置安装水管路——与机组连接（包含风机盘管）——压力实验——外表面的防腐防锈处理——保温——清洁整理——检查验收2分项工程施工方法风管路安装施工，使用工厂与现场相结合方式进行，即所有风管道与吊筋、风口及阀门等组件均在场外加工，经质检合格后运往工地现场安装，并按照下列方法进行施工：测量放线：由专业技术人员确定管道的位置，并在两端定位中拉线以确保管道安装平直风管及部件安装)风管及部件穿墙，穿墙时，应设予留孔洞，尺寸与位置应符合设计要求。
)风管与空气处理室内，不得铺设电线与输送有毒、易燃、易爆气体或者液体的管道。
)风管与配件可拆卸的接口及调节机构，不得装设在墙或者楼板内。
)风管及部件安装前，应清除内外杂物及污物，并保持清洁。
中央空调安装工程施工组织设计方案目录一、前言 (4)1.1 编制目的和意义 (4)1.2 编制依据 (5)1.3 方案适用范围 (6)二、工程概况 (7)2.1 工程基本情况 (7)2.2 工程施工特点 (8)2.3 工程施工难点及解决方案 (9)三、施工组织设计 (11)3.1 施工原则 (12)3.2 施工组织机构设置 (13)3.2.1 项目经理部 (14)3.2.2 各专业施工队 (15)3.4 施工方法及工艺流程 (17)3.5 施工进度计划 (18)3.6 资源需求计划 (18)3.7 安全文明施工措施 (19)3.7.1 安全管理目标 (21)3.7.2 安全保证措施 (22)3.7.3 文明施工管理措施 (23)3.8 质量保证措施 (24)3.8.1 质量目标 (25)3.8.2 质量保证体系 (26)3.8.3 质量控制措施 (27)3.9 进度控制措施 (29)3.10 成本控制措施 (30)3.11 合同管理 (30)3.13 风险管理 (33)四、施工现场布置 (34)4.1 施工现场平面图 (35)4.2 办公和生活设施布置 (37)4.3 材料设备堆放场地 (39)4.4 现场临时设施 (40)五、主要施工方法及工艺流程 (41)5.1 建筑外机安装 (42)5.2 中央空调管道安装 (43)5.3 中央空调系统调试 (44)5.4 故障处理与维护保养 (46)六、施工设备材料供应 (47)6.1 施工设备选型 (48)6.2 施工材料采购 (50)6.3 设备材料运输与储存 (51)七、现场管理 (52)7.1 人员管理 (53)7.2 物资管理 (54)7.3 质量管理 (56)7.4 安全管理 (57)7.5 环境管理 (58)八、环境保护与文明施工 (60)8.1 环境保护措施 (61)8.2 文明施工管理措施 (62)8.3 节能减排措施 (63)九、应急预案与救援 (64)9.1 应急预案编制 (65)9.2 应急救援队伍组建 (66)9.3 应急物资准备 (67)9.4 应急演练 (68)一、前言随着现代建筑技术的不断进步和人们对室内环境舒适度的日益关注，中央空调系统的安装成为了工程项目中不可或缺的一部分。
目录第一章编制说明1.1编制说明1.2 工程概况第二章施工方案及技术措施2.1施工总体部署2.2对工人素质的控制策略第三章分项工程工艺流程3.1管道拆除3.2管道安装3.3中央空调末端风机盘管进行清洗3.4冲洗管网、打压第四章质量安全保证措施4.1质量目标4.2质量保证体系第五章提高工程质量、保证工期、降低造价的合理化建议5.1施工过程控制5.2检验和试验5.3检验、测量和试验设备的控制5.4不合格品的控制5.5纠正和预防措施5.6搬运、贮存、防护和交付5.7 质量记录的控制5.8工期保证措施第六章安全技术措施6.1 安全目标第七章施工现场采用环保、消防、降噪音、文明施工第八章材料供应安排第九章拟投入本工程的主要施工设备表第十章拟配备本工程的试验和检测仪器设备表第^一章劳动力计划表第十二章施工进度图第十三章施工总平面图第十四章临时用地表第十五章拟分包项目情况表第一章编制说明1.1编制说明1.本工程是天津市自来水集团有限公司新老楼综合楼中央空调系统维护工程，严格遵照国家或行业有关施工规范、技术规程执行。
2.依据招标文件要求，本招标工程项目的材料、设备、施工须达到现行中华人民共和国以及省、自治区、直辖市或行业的工程建设标准、规范的要求。
3.国家及有关部门对规范重新修订时，以新规范为准。
4.无规范和标准时，以设计部分提出并经业主同意的标准执行。
1.2工程概况本工程综合办公楼共6层，1-6层是办公用房。
该大楼设有中央空调，安装有制冷设备、风机盘管及管网水循环系统。
现中央空调主要存在的问题是：管网腐蚀严重，管网堵塞严重，管道支架脱落，原件已淘汰，配件难以配置，。
本工程的具体方案是：对腐蚀的主管网进行拆除、多中央空调末端风机盘管进行清洗，对拆除的管网进行更换、冲洗管网、打压。
第二章施工方案及技术措施2.1、施工总体部署开工前，做好施工人员及管理人员的部署工作，明确划分各工序工种的职责范围；开工前组织召开全体施工人员会议，交代有关工期、质量、防火安全、工地纪律和管理人员分工等工作，让所有人员明确自己的职责或所属工序工种。
水系统中央空调施工设计目录一、编制说明 (2)二、工程概况 (2)三、施工依据 (2)四、施工准备 (3)五、主要施工方案、措施及程序 (3)六、管道冲洗及水压试验 (11)七、空调工程试运转 (12)八、质量保证措施 (12)九、安全技术措施 (13)十、主要施工机具 (16)十一、人员计划及工程形象进度计划 (17)十二、主要工程材料及设备进场计划 (18)十三、需要甲方解决事宜 (18)十四、质量通病及解决方法 (19)一、编制说明本施工方案系以《砂之船·重庆奥特莱斯太平洋商场中央空调工程施工图》为依据，以国家现行建筑安装施工规范为基础，以国家现行有关建筑安装施工、验收规范及质量评定标准为标准，为确保工程施工优质、安全进行，创优良工程、文明工程而编制完成的。
二、工程概况砂之船·重庆奥特莱斯太平洋商场位于重庆市北部新区经开园加工区，项目总占地面积约48160m2，总建筑面积约77367m2，其中主楼50672m2，辅楼20090m2，创艺楼6601m2；总空调面积约49249m2，其中主楼32430m2，辅楼12942m2，创艺楼3877m2。
该项目为大型综合性购物休闲广场：主楼负一层～三层为购物场所，四层～五层为会所和办公室，六层～九层为会所及娱乐区；辅楼负一层～三层为购物场所，四层～七层为餐饮场所；创艺楼为婚庆公司。
根据该项目的具体使用功能，中央空调设计选用美的水源热泵系统及美的风冷热泵机组，新风系统选用美的全热交换器。
三、施工依据技术标准1、《砂之船·重庆奥特莱斯太平洋商场中央空调工程施工图》2、《采暖通风与空气调节设计规范》（GBJ 19-87）3、《酒店宾馆建筑设计规范》（JGJ67-89）4、《采暖与卫生工程施工验收规范》（GBJ 242-82）5、《通风与空调工程质量检验评定标准》（GBJ 304-88）6、《通风与空调施工及验收规范》（GB50243-97）7、《机械设备安装工程施工及验收规范》（JBJ 23-96）8、《建筑安装工程施工图集》四、施工准备1．临时场地设施：仓库：利用现有建筑设施在建筑物内占用150m2左右的临时场地，用于临时办公和堆放材料。

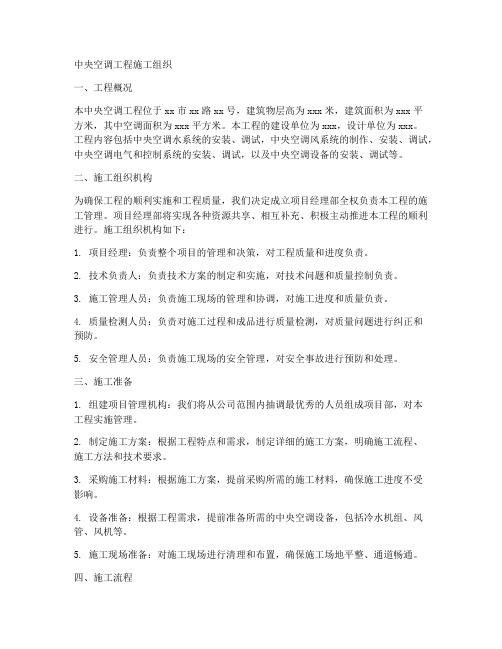

中央空调工程施工组织一、工程概况本中央空调工程位于xx市xx路xx号，建筑物层高为xxx米，建筑面积为xxx平方米，其中空调面积为xxx平方米。
本工程的建设单位为xxx，设计单位为xxx。
工程内容包括中央空调水系统的安装、调试，中央空调风系统的制作、安装、调试，中央空调电气和控制系统的安装、调试，以及中央空调设备的安装、调试等。
二、施工组织机构为确保工程的顺利实施和工程质量，我们决定成立项目经理部全权负责本工程的施工管理。
项目经理部将实现各种资源共享、相互补充、积极主动推进本工程的顺利进行。
施工组织机构如下：1. 项目经理：负责整个项目的管理和决策，对工程质量和进度负责。
2. 技术负责人：负责技术方案的制定和实施，对技术问题和质量控制负责。
3. 施工管理人员：负责施工现场的管理和协调，对施工进度和质量负责。
4. 质量检测人员：负责对施工过程和成品进行质量检测，对质量问题进行纠正和预防。
5. 安全管理人员：负责施工现场的安全管理，对安全事故进行预防和处理。
三、施工准备1. 组建项目管理机构：我们将从公司范围内抽调最优秀的人员组成项目部，对本工程实施管理。
2. 制定施工方案：根据工程特点和需求，制定详细的施工方案，明确施工流程、施工方法和技术要求。
3. 采购施工材料：根据施工方案，提前采购所需的施工材料，确保施工进度不受影响。
4. 设备准备：根据工程需求，提前准备所需的中央空调设备，包括冷水机组、风管、风机等。
5. 施工现场准备：对施工现场进行清理和布置，确保施工场地平整、通道畅通。
四、施工流程1. 中央空调水系统的安装、调试：包括冷水机组、水泵、阀门等设备的安装，管道系统的布置、焊接、保温等。
2. 中央空调风系统的制作、安装、调试：包括风管、风口、风阀等设备的制作、安装，风机盘管的安装、调试。
3. 中央空调电气和控制系统的安装、调试：包括电气设备的安装、接线，控制面板的安装、编程等。
4. 中央空调设备的安装、调试：包括冷水机组、风机等设备的安装，调试其运行性能。
中央空调施工方案中央空调施工方案一、施工内容1. 安装空调主机空调主机是中央空调系统的核心设备，其安装位置需根据实际情况进行确定。
主要任务包括确定主机的布置位置，连接冷凝水管及电源线，进行启动调试。
2. 安装送风管道及吊顶该工作主要包括布置送风管道，确定送风口位置，安装吊顶，确保送风气流均匀分布。
3. 安装冷却水系统冷却水系统是中央空调系统的供冷介质，其安装工作主要包括选择冷却水系统的供水系统和排水系统，连接冷却水管道及附件，进行密封测试。
4. 安装控制系统控制系统是中央空调的核心部分，其安装工作主要包括布线，连接控制设备，进行调试，确保中央空调系统的正常运行。
二、施工流程1. 制定施工方案根据项目需求及现场情况，确定中央空调的布置和各项工作任务，并制定详细的施工方案，包括工作内容、施工流程、时间安排等。
2. 准备施工材料及设备根据施工方案，准备所需要的施工材料和设备，包括空调主机、送风管道、冷却水系统的管道及附件、控制设备等。
3. 安装空调主机按照施工方案，安装空调主机，连接冷凝水管及电源线，进行启动调试。
4. 安装送风管道及吊顶根据施工方案，布置送风管道，确定送风口位置，安装吊顶，确保送风气流均匀分布。
5. 安装冷却水系统根据施工方案，选择冷却水系统的供水系统和排水系统，连接冷却水管道及附件，进行密封测试。
6. 安装控制系统按照施工方案，布线，连接控制设备，进行调试，确保中央空调系统的正常运行。
7. 系统调试及验收完成施工后，对中央空调系统进行调试，测试其运行情况，并进行验收。
三、施工要求1. 施工过程中需严格遵守相关的安全操作规程，保证施工人员的人身安全。
2. 施工现场需保持整洁，设备及材料应摆放整齐，不得乱堆乱放。
3. 施工期间需保证施工进度，按照施工方案的时间安排进行工作。
4. 施工人员需具备相关的技术资质，具备施工经验，能够熟练操作所使用的材料和设备。
5. 进行电气和水管安装时，需按照相关的规范和要求进行施工，确保安装质量符合要求。
一、工程概况本项目为大型中央空调工程，位于我国某城市，总建筑面积约为100,000平方米。
工程内容包括中央空调水系统、风系统、电气控制系统以及设备的安装、调试等。
为确保工程顺利进行，特制定本施工方案。
二、施工组织机构1. 成立项目经理部，负责工程的整体协调和管理。
2. 设立施工技术组，负责施工过程中的技术指导和质量控制。
3. 设立材料采购组，负责材料采购、验收和管理工作。
4. 设立安全监督组，负责施工现场的安全管理工作。
三、施工进度计划1. 施工准备阶段：1个月2. 水系统施工阶段：2个月3. 风系统施工阶段：2个月4. 电气控制系统施工阶段：1个月5. 设备安装及调试阶段：1个月6. 工程验收阶段：1个月总计：8个月四、施工方法及工艺流程1. 水系统施工（1）管道铺设：采用预制管道，按设计要求进行铺设，确保管道平直、牢固。
（2）阀门安装：选用符合国家标准的阀门，安装时注意方向和高度，确保阀门开启灵活。
（3）水泵安装：按照设计要求，安装水泵，确保水泵运行平稳、无振动。
（4）管道保温：采用岩棉板进行管道保温，确保保温效果良好。
2. 风系统施工（1）风管制作：按照设计要求，制作风管，确保风管尺寸准确、接口严密。
（2）风管安装：采用吊装、支架固定等方法进行风管安装，确保风管安装牢固、水平。
（3）风口、阀门安装：选用符合国家标准的风口、阀门，安装时注意方向和高度，确保风口、阀门开启灵活。
3. 电气控制系统施工（1）电气设备安装：按照设计要求，安装电气设备，确保设备安装牢固、接线正确。
（2）控制系统调试：对控制系统进行调试，确保系统运行稳定、可靠。
4. 设备安装及调试（1）设备安装：按照设计要求，安装设备，确保设备安装牢固、位置准确。
（2）设备调试：对设备进行调试，确保设备运行稳定、性能良好。
五、质量控制措施1. 施工前对施工人员进行技术培训，确保施工人员掌握相关施工技能。
2. 严格控制材料质量，确保材料符合国家标准。
施工组织设计第一部分、工程概况及施工段划分一、工程基本情况1.工程名称：2.工程地点：二、工程内容及范围工程内容：主要安装内容包括中央空调水系统的施工安装。
三、施工段划分根据本工程实际情况，施工段划分为以下几个：1.空调水管安装；2.空调末端设备安装及支管连接；3.空调风管及部件制作安装；4.风机盘管电器及线路安装；5.制冷站设备及管道安装；6.系统试压、保温；7.单机调试及系统调试。
四、编制依据1、《通风与空调工程施工质量验收规范》GB50243-20022、《民用建筑供暖通风与空气调节设计规范》GB50736-20123、《建筑给水排水及采暖工程施工质量验收规范》GB50242-20024、《低压配电设计规范》GB50054-20115、《通用用电设备配电设计规范》GB50055-20116、《建筑设计防火规范》GB50016-20067、《建筑电气安装工程施工质量验收规范》GB50303-20028、《多联机空调系统工程技术规程》（JGJ174-2010）9、《多联式空调（热泵）机组应用设计与安装要求》GB/T27941-2011第二部分、各分部分项工程的施工方案一、机房设备及管道的安装1. 安装工艺流程图2．设备安装工程1.施工准备(1)施工前，必须具备施工图纸和设备的技术文件；当设备安装工序在有恒温、恒湿、防震、防尘或防辐射要求时，应在安装地点具备相应的条件或采取措施后，方可进行相应工序的施工。
(2)利用建筑结构作为起吊、搬运设备的承力点时，应对结构的承载力进行核算，必要时经设计单位同意，方可利用。
(3)设备开箱时,应在建设及监理单位有关人员参加下,按下列项目进行检查并作记录。
a.箱号、箱数用包装情况b.设备的名称、型号及规格c.装箱清单、设备技术件、资料及专用工具d.设备有无缺损件、表面有无损坏和锈蚀e.其他需要记录的情况(4)设备用其零部件和专用工具,均应妥善保管,不得使其变形损坏、锈蚀、错乱或丢失。
中央空调工程施工组织设计目录第一章工程概况 (3)一、工程概况 (3)二、施工要点与重点 (3)第二章编制依据和采用标准及规范 (4)一、编制依据 (4)二、采用标准及规范： (4)第三章实施目标 (5)一、质量目标： (5)二、工期目标 (5)三、安全目标 (5)四、文明施工目标 (5)五、设备目标 (5)六、服务目标 (5)七、科技进步目标 (6)第四章施工组织及部署 (6)一、工程特点 (6)二、组织机构 (7)二、施工部署 (7)第五章主要施工方法 (10)1．用通方法 (10)2．（1）主要施工方法 (10)手工电弧焊对口型式及组对要求 (18)电焊焊缝加强面高度和宽度 (19)管道焊接缺陷允许程序及修整方法 (19)（1）管道刷油 (21)（2）保温 (21)第六章地埋管(土壤换热器)换热系统施工 (24)1、地埋管系统施工程序 (24)图 1 地埋管系统施工工艺流程 (24)第七章空调系统调试 (47)一、系统调试应具备的条件 (47)二、调试准备 (47)四、通风空调各系统测定、调整和联合调试的主要内容： (50)五、调试注意事项 (51)第八章主要施工技术措施及保证体系 (51)第一节工期保证措施 (51)第二节质量、安全生产保证措施及质保体系图 (52)第三节文明施工措施 (58)第四节设备进场后保管措施 (60)第五节成品及设备部件保护措施 (61)第六节与土建、装修等单位分项工程施工协调措施 (61)第七节质量通病防治措施 (62)第九章空调工程的维保 (63)第一节空调系统的保养与维修 (63)第二节空调工程的维护与保养施工措施 (66)第十章施工进度计划 (68)中央空调工程施工进度计划 (68)第十章劳动力计划图表 (69)第十一章主要施工机具及仪器计划表 (70)第一章工程概况一、工程概况（一）基本情况本工程位于XX，建筑面积约11062平方米，地下1层，地上6层。
中央空调工程安装施工组织方案一、工程概况中央空调工程安装施工是指对建筑物内部进行中央空调系统的安装和调试。
其施工内容主要包括对中央空调设备、风管系统、水系统、电气系统的安装和调试等工作。
中央空调工程的施工组织方案是确保工程质量和工期的重要措施，对于工程顺利进行、质量保证和安全生产具有重要意义。
二、施工任务1. 中央空调工程安装施工的具体任务包括：（1）中央空调设备的安装和调试；（2）风管系统的安装和调试；（3）水系统的安装和调试；（4）电气系统的安装和调试；（5）整体调试和验收。
三、施工组织机构及职责1. 施工部门机构（1）总控制室：对施工现场进行全面监控，协调各部门工作，保障工程安全、质量和进度；（2）施工管理部：负责施工计划的制定、施工过程的监督和管理；（3）技术中心：负责施工技术员的培训和技术支持，制定施工技术方案和标准；（4）质量检测部：负责施工现场的质量检测，保证工程质量；（5）安全保障部：负责施工现场的安全管理和安全培训。
四、施工组织计划1. 项目施工计划根据工程的实际情况，制定详细的施工计划，包括施工任务、施工过程控制、施工进度计划等，以保证施工任务有序进行。
2. 施工过程控制对施工过程中的关键节点进行控制，确保工程按时按质完成。
3. 施工进度计划制定详细的施工进度计划，对施工任务进行分解，明确各项工作的执行时间、执行顺序、执行责任人员等。
并不断跟踪和控制施工进度，确保工程按计划完成。
五、施工技术方案1. 中央空调设备安装及调试技术方案（1）设备安装方案：根据设备的特点和要求，制定设备安装方案，并安排专业技术人员进行安装。
（2）设备调试方案：对设备进行详细的调试方案，包括调试步骤、参数设置、检测方法等，确保设备正常运行。
2. 风管系统安装及调试技术方案（1）风管系统安装方案：根据设计要求和现场情况，制定风管系统的安装方案，并安排专业施工人员进行安装。
（2）风管系统调试方案：根据设计规范和要求，进行风管系统的调试工作，确保系统正常运行。
目录一、编制说明 (2)二、工程概况 (2)三、施工依据 (2)四、施工准备 (3)五、主要施工方案、措施及程序 (3)六、管道冲洗及水压试验 (11)七、空调工程试运转 (12)八、质量保证措施 (12)九、安全技术措施 (13)十、主要施工机具 (16)十一、人员计划及工程形象进度计划 (17)十二、主要工程材料及设备进场计划 (18)十三、需要甲方解决事宜 (18)十四、质量通病及解决方法 (19)一、编制说明本施工方案系以《砂之船·重庆奥特莱斯太平洋商场中央空调工程施工图》为依据，以国家现行建筑安装施工规范为基础，以国家现行有关建筑安装施工、验收规范及质量评定标准为标准，为确保工程施工优质、安全进行，创优良工程、文明工程而编制完成的。
二、工程概况砂之船·重庆奥特莱斯太平洋商场位于重庆市北部新区经开园加工区，项目总占地面积约48160m2，总建筑面积约77367m2，其中主楼50672m2，辅楼20090m2，创艺楼6601m2；总空调面积约49249m2，其中主楼32430m2，辅楼12942m2，创艺楼3877m2。
该项目为大型综合性购物休闲广场：主楼负一层～三层为购物场所，四层～五层为会所和办公室，六层～九层为会所及娱乐区；辅楼负一层～三层为购物场所，四层～七层为餐饮场所；创艺楼为婚庆公司。
根据该项目的具体使用功能，中央空调设计选用美的水源热泵系统及美的风冷热泵机组，新风系统选用美的全热交换器。
三、施工依据技术标准1、《砂之船·重庆奥特莱斯太平洋商场中央空调工程施工图》2、《采暖通风与空气调节设计规范》（GBJ 19-87）3、《酒店宾馆建筑设计规范》（JGJ67-89）4、《采暖与卫生工程施工验收规范》（GBJ 242-82）5、《通风与空调工程质量检验评定标准》（GBJ 304-88）6、《通风与空调施工及验收规范》（GB50243-97）7、《机械设备安装工程施工及验收规范》（JBJ 23-96）8、《建筑安装工程施工图集》四、施工准备1．临时场地设施：仓库：利用现有建筑设施在建筑物内占用150m2左右的临时场地，用于临时办公和堆放材料。
2．电源、水源：计划在使用1台电动套丝机、2台砂轮切割机、2台电焊机、1台个钻床、1台通风折边机、2台试压泵及起重提升设备、电动工具等，预计需用50kw的电负荷，要求电源接至工地施工现场50m以内。
同时施工现场内应有水源，供我方在系统冲洗试压中使用。
3．道路：保持地下通道、各楼道及楼梯间的畅通，确保设备及材料可以顺利运至安装位置。
五、主要施工方案、措施及程序Ⅰ、主要施工程序：⒈施工程序总则：末端设备定位→水管、风管支吊架定位→水管、风管敷设→水管、风管附属设备安装定位→主机设备安装定位→主机附属设备及配管安装连接→系统冲洗、试压→风口安装及设备接电→系统调试运行→竣工验收。
⒉水系统施工工序：末端设备定位施工准备→→支吊架安装→供、回水、凝结水干管安装→供、回水、支吊架制作凝结水支管安装→通水冲洗试压→管道保温Ⅱ、主要施工方案及措施：⒈设备安装：A、风机盘管安装：①、安装前检查设备有无缺损，并盘动风机，接临时电源抽检运转试验，无异常现象方可安装。
②、安装时同步调整风机盘管标高、水平度及凝结水盘坡度。
B、主机安装：①、检查、校验基础，与主机安装要求一致，方可进行安装。
②、吊装前检查设备有无缺损，检查合格后，按主机安装使用说明书吊运主机到基础上就位。
安装时应在主机底座与基础之间垫橡胶减震垫。
③、用双球可曲挠橡胶软接头将各组的模块连接。
C、水泵安装：①、检查、校验基础，与水泵安装要求一致，方可进行安装。
②、安装前检查设备有无缺损，检查合格后，将水泵安装就位，按并在水泵底座与基础之间垫橡胶减震垫。
③、对水泵进行水平调整，并盘车检测，一切正常后方可进行配管及配件安装。
⒉水管制作安装：A、支吊架的位置应正确、平整、牢固，与管道应接触良好，支架的最大间距接下表：钢管管边支架最大间距：表1B、管道除设计规定的坡度外，均应按规定横平竖直。
C、空调水管因冷热两用，除按设计规定设置滑动支架和伸缩器外，对穿墙穿楼板处均应有保护套管。
D、法兰安装严格按操作规格，保持同轴，螺栓孔中心偏差不得超过孔径5％，且安装方向一致，坚固螺栓应按“＋”法对称，均匀，松紧适度，外露的长度不大于2倍的螺距。
E、管口丝接,采用电动套丝机,管径15～32MM者套2次,40～50MM者套三次。
管子螺纹长度尺寸如下表:表2F、管道安装顺序：先立管安装，后干管安装，然后支管安装。
G、管道安装原则：支管让主管，小管让大管，有压管让无压管。
H、管道井内立管总长超过80MM，应在立管井内用大吊线锤自上而下放线，各位管均应与线锤垂线平行，每焊接一段钢管均应先定位，点焊，经测量与线锤垂直平行后，方可焊死。
I、管道检验：①试压：管道试压分为单项试压和系统试压两种。
单项试压是在管道敷设完毕或隐蔽部位的管道安装完毕，按设计和规范要求进行水压试验，系统试压是在全部干、立、支管安装完毕，按设计或规范要求进行水压试验，本工程结合分区情况进行水压试验，水压试验按如下步骤进行：将试压泵设置在首层或管道入口处，试压前将预留口堵严，关闭入口总阀门和所有泄水阀门及低处放气阀门，打开各路及主管阀门和系统最高处的放气阀门，打开水源阀门，往系统内充水，满水后将阀门关闭，检查全部系统，如有漏水处应做好标记，并进行修理，修好后再充满水进行加压，而后复查，如管道步渗漏，并持续到规定时间、压力降在允许范围内，应通知有关单位验收并办理验收记录，然后拆除试压水泵和水源，把管道系统内水泄净。
J、管道冲洗：管道试压合格后，再进行水冲洗，自上而下拆开空调末端设备，冲洗出清水为合格。
⒊风管安装制作技术要求：①、风管制作技术要求：A、咬口形式：板材拼接咬口和圆形风管的闭合采用单平咬口、方矩形风管、弯管采用联合咬口。
B、风管接缝：风管δ=1.5以上的咬口，采用电焊加固，风管δ=1.5以下的咬口，采用强力胶补缝，风管加工时注意咬口的严密性、平整性。
C、风管每段长度：根据板材规格和安装方便，方矩形风管边长大于或等于630m/m，其管长度在1200mm以上的风管均采用角钢加固。
D、方矩形风管，弯管按GB50243-97标准《通风与空调工程施工及验收规范》第3.1.1条、3.1.3条要求进行施工。
E、方矩形风管的弯管设置导风叶片，曲率半径应是风管平面宽度1—1.5倍。
F、柔性管及法兰内垫料必须按图纸要求，不允许随意改变。
G、送风静压箱，回风总管内侧必须做消音处理。
H、风管组对时严格按定位四通、三通和编号组对，组对初步调整风道的走向及防止变形，组对不宜超过5节。
I、风管吊装时，接口要对齐，不得强力。
通风管道板材厚度选用按国标如下：表3②、法兰制作、技术要求：A、法兰在加工时，在一般情况下其内径应比风管外径略大2～3m/m。
角钢法兰的立面与平面应保证互成90º,法兰螺孔间距不应大于150mm，法兰四角必须设置螺孔，对角相同，水平平整。
B、法兰内径尺寸允许偏差2mm，对角线允许偏差2mm，不平整度不得超过2mm。
C、风管法兰材料选用如下表：表4③、防腐：风管法兰、支、吊、托架成型后，必须清理干净焊渣、泥土及其杂质，然后按要求，内外刷红丹防锈漆二遍。
按要求支、吊、托架分别刷调合漆二遍。
④、风管安装：A、风客安装前应擦干净，风管和空气处理内，不得敷设电线、电缆进行调整，使之受为均匀。
B、风管支、吊、托架采用膨胀螺栓固定。
风管安装后，应对支、吊架进行调整，使之受力均匀。
C、风管水平安装：直径或边长尺寸小于400mm，支、吊架间距不应大于4m，大于或等于400mm，在应大于3m。
风管垂直安装、间距不应在4m，但每根立管的固定件不应少于2个。
（设计有要求按设计要求执行）D、明装风管水平安装，水平度偏差，每米不应大于3mm，总偏差不应大于20m/m，明装风管垂直安装，垂直度偏差每米不应大于2mm，总偏差不应大于20m/m。
E、风管连接时，法兰之间的橡胶垫片必须用强力胶贴在法兰上，不得凸入风管内，垫片的压缩量大于厚度50%，螺母应在同一侧。
F、法兰垫片厚度不应小于4～5mm，接头必须采用梯形或榫形连接。
G、风管与支、吊、托架接触面，采用矩形木条（并刷防腐沥清漆）隔开。
H、柔性短管安装注意松紧度，不得扭曲。
⑤、部件安装：A、防火阀安装方向位置应正确，易熔件应向迎气流方向。
其阀板的启闭应灵活，动作可靠。
B、风口安装、水平度偏差不应大于3‟，风口垂直安装垂直度的偏差不应大于2‟。
⑥、联接：风管法兰型材下料尺寸要求：风管口径的长边法兰型材下料尺寸为风管口径长边尺寸减少0.3～0.6mm，风管口径短边法兰型材下料尺寸为风管口径短边尺寸减少4～4.5mm。
且组合后保证四角缝隙很小。
风管长边≧2.5mm，法兰型材件允许两件对接。
其它口径边长使用法兰型材必须是整体件，不得采用两件对接。
⑦、风管吊装：A、预理件或膨胀螺栓位置正确、牢固可靠。
埋入部分不得有油漆，并应除去油污。
B、风管的支、吊、托架的间距和材料应符合表3规定。
且当风管大边口径大于2.5m 时，应保证每根风管有两副吊托架支承。
安装支、吊、托架规定如下：表5C、垂直安装小于或等于是3m，且立管不得少于两个固定点。
D、阀件应有支承吊杆，不得将阀件自身重量承压在风管及风管联接装置上。
E、风管安装时应边安装边将风管调平调直，风管的水平和垂直允许偏差应符合下表的规定。
安装的水平和垂直度允许偏差如下：表6F、根据结构及受力情况，可采用角钢或槽钢横担。
柔性短管紧密适度，不扭斜。
风口、检视门、测定孔等安装位置正确，联接牢固。
阀门安装正确，开启关闭灵活。
悬吊的风管经调平调直，位置正确后，应在适当位置设置防止风管晃动的固定架。
2、检验方法：①检验器具：器具：卷尺、直尺、接线、吊线。
②手板动、测量、目视应达到要示各条的规定。
③支、吊、托架的间距和所用材料应符合表5规定。
④水平、垂直安装偏差应符合表6规定。
⑤各部件安装位置正确，联接牢固、紧密适度、启闭灵活，符合⑶-⑹的规定⑥支、吊、托架安装位置正确，埋高平整、牢固，填塞砂浆饱满，且不出墙面或顶面。
⑦悬吊的风管应符合③-⑦的规定。
3、风管安装注意事项（1）由于通风系统较多，安装难度大，工期短，一般定为先里后外，先上后下，每个系统安装最佳起点由施工员与班长协商后定，这样对人力节约起到积极作用。
（2）由于复合镁玻璃风管重量大，故其支架应按图4规定施行。
（3）所有支托架，位置应准确牢固可靠，埋在墙内部分不可刷漆，并除去油污，吊杆不可吊在法兰上，支吊架不可设在风口阀门及检查口处。
4、运输及安装准备工作管从加工厂运输到施工现场，暂卸到场地，按预制加工编号进行点件配套，若有缺件少管或损坏，应及时得到解决，配好套的系统组织人员运到安装地点，密切配合装饰进度要求进行安装。
