初中物理电学电路分析练习（一）【例1】如图1所示，S闭合后电路将发生什么情况？
【例2】根据图1所示实物电路，画出它的电路图。
串联电路和并联电路例题
【例3】马路上的路灯，傍晚时同时开亮，天明时同时熄灭，请判断这些灯是串联的还是并联的？
【说明】马路上路灯的控制开关安装在干路上，便能控制所有
【例4】如图1所示，当S1，S2断开时，能亮的灯是______，它们是_______联的。当S1，S2闭合时，能亮的灯是______，它们是______联的。当S1闭合、S2断开时，能亮的灯是______。
【解答】L1，L3，串；L2，L3，并；L3。
【说明】判断哪些灯能亮时，一般看是否有电流通过；判断连接方式时，可根据串联、并联电路的特点判断。
【例5】S要控制L1和L2，S必在L1，L2的干路中，且L1，L2并联。因此可以先把S与L1串联后，再把L2与L1并联，让S在干路中。
【解答】如图3所示。
【例6】如图4所示的三个电路图，哪是串联电路？哪是并联电路？
【解答】图4(1)为串联电路，图4(2)和(3)为并联电路。
【例7】根据图5所示电路图，连接实物图（见图6）。
画连接实物图有两种方法。第一种方法是先连接好两条支路，即L1与S1串联，L2与S2串联，然后将两支路“头头相接”，标上字母a，“尾尾相接”，标上字母b。a 与电源正极相连接，b经过开关S与电源负极相连接。第二种方法是顺着电流方向，将电源与其中一个支路连接成一个回路，例如电流从电源正极出发→L1→S1→S→回到电源负极。然后把另一支路连接在a、b两点间。如图7。
【例8】把图1给出的实物连接成电路，要求：只闭合S1，只有L1亮；只闭合
S2，只有L2亮。
【例9】如图4所示的电路，电灯属于哪种连接？S1和S2分别控制什么？
【解答】电灯L1与L2是并联，S1控制整个电路，S2只控制L2所在的支路。
【例10】给你两个灯泡L1、L2，一个开关S，还有一节电池和若干导线，请组成电路：要求L1、L2串联，开关S同时控制两盏灯。
【扩展问题】：利用例3所给的器材，按下述要求组成电路：两灯L1、L2并联，开关S同时控制两盏灯。
【扩展问题】利用例3所给的器材，按下述要求组成电路：两灯L1、L2互不干扰，开关S控制灯L1。
【扩展问题】利用例3所给的器材，按下述要求组成电路：要求开关S闭合时，只有灯L1亮；开关S断开时，两盏灯都亮。
【扩展问题】图15中的两盏灯L1、L2是如何连接的？
【扩展问题】图15中，若将电池改为与开关S串联，其余电路不变，如图16所示，这时两灯L1、L2的关系又如何？
【分析】这时开关S若打开，两灯都未接入电路；开关S若闭合，两灯并联。
【扩展问题】图17中的三盏灯L1、L2和L3是如何连接的？
【扩展问题】如何利用图19中的各个开关，使信号灯L亮或电铃M响？如果把开关S2改为与灯L并联，将会怎样？
【分析】本题综合运用并联电路和短路等知识来进行发散思维。闭合开关S1、
S2，打开开关S3，灯L亮，电铃不响；闭合开关S1、S3，打开开关S2，电铃M响，灯不亮。
将开关S2与L并联后，若开关S2打开，仍可闭合开关S1、S3，使电铃响；但若闭合开关S2，则灯L被短路，这时若闭合开关S1，将造成电源短路。这是绝对不允许的。
【例11】在图20所示的电路中，试分析当开关分别为下述几种情况时，各盏灯能否还发光？
(1)S1、S3闭合，S2断开；
(2)S2、S3闭合，S1断开；
(3)S1、S2断开，S3闭合；
(4)S1、S2、S3均断开；
(5)S1、S2、S3均闭合。
【扩展问题】图20中，要使L1发光，必须闭合的开关是______；要使L2发光，必须闭合的开关是______；要使L3发光，必须闭合的开关是______。
【答】S3；S1、S3；S2、S3。
【扩展问题】图21中，每个开关控制一盏灯的正确电路是：[ ]
【扩展问题】利用图22中的开关S1、S2和S，如何操作可使电灯L1、L2串联或并联在电源上？
电荷及检验、带电与导电（常考单选或填空，题目简单，注意区分带电与导电的不同，重要度1） 如图甲所示，验电器A带负电，B不带电．用带有绝缘手 柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图 乙所示），金属棒中（） A．电流方向由A到B B．电流方向由B到A C．有电流但方向无法确定 D．始终无电流 有A、B、C、D四个轻质小球，已知C与丝绸摩擦过的玻璃棒排斥，A与C相吸引，A与D相排斥，B 与D相吸引，则下列判断正确的是（） A．A球带负电，D球带负电，B球一定带正电 B．A球带负电，D球带正电，B球一定带负电 C．A球带负电，D球带负电，B球可能带正电，也可能不带电 D．A球带正电，D球带正电，B球可能带正电，也可能不带电 小军在加油站看到一醒目的标语：“严禁用塑料桶装汽油”，简述此规定的缘由：。 打扫房间时，小明用干绸布擦穿衣镜时发现擦过的镜面很容易沾上细小绒毛，这是因为镜面因_________而带了电，带电体有_________的性质，所以绒毛被吸到镜子上. 下列说法中，正确的是 ( ) A．摩擦起电就是创造了电荷 B．金属导体中自由电子定向移动的方向与电流方向相同 C．规定正电荷定向移动的方向为电流的方向 D．与任何物体摩擦后的玻璃一定带正电 电流的产生与电路的构成（此知识点极少单独出题，一般会融入到电学的其他知识中考查，重要度2） 特别提示要熟练掌握通路、断路、短路、短接四个概念。 如图所示的电路，当S闭合时灯___________亮。 人们规定定向移动的方向为电流的方向，金属导体中的电流是__________定向移动形成的。在金属导体中，若10s内通过横截面的电荷量为20C，则导体中的电流为_________A。 如图的电路中，当开关S1、S2断开，S3、S4闭合时，灯发光，它们 的连接方式是联；当开关S1闭合，S2、S3、S4断开时，灯发光，它 们的连接方式是联；当开关S2、S3、S4闭合，S1断开时， 灯发光，它们的连接方式是联；当同时闭合开关S1、 S3时，灯发光，会出现现象． 串并联电路（此知识点是电学的重要基础，必须完全掌握各自特点，会用电流法，等效图法分析出电路构造，中考一般不涉及混连，一般也会融入其他电学知识考查，极少单独出题。重要度3） 如图所示的电路中，若闭合S后则电路里将会发生；要想使两灯泡 并联，只需将导线e由B接线柱拆下改接到接线柱上即可，要使 两灯泡串联，在原图基础上最简单的改接方法是．
9.（09贵阳）请在图中用笔画线代替导线，按要求连接电路。要求：⑴开关同时控制两盏电灯；⑵电灯L1、L2并联；⑶电流表测通过两灯的总电流；⑷所画导线不能交叉。 10.根据电路图，以笔线代替导线，把元件对应地连接起来，组成电路。要求做到导线不交 叉、不破线。 11、在图52中添两根导线，使两灯并联，电流表测干路电流 12、在图53电路中补画两根导线，使电键控制两盏灯，且电键闭合后电流表只测量灯L2的 电流。 图52 图53
13. 在图56中补上两根导线，使两灯并联，电键控制两盏灯，电流表只测L 1的电流强度（导线不要交叉） 14. 在图58中将两根未连接的导线接到滑动变阻器上，使得滑片向右移动时，灯变亮。 15.在如图60所示的电路中，有两根导线未连接，请用笔线代替导线补上，补上后要求： 电键闭合后，当滑动变阻器的滑片向右移动时，电流表的读数变小，灯的亮度不变。 16、如图61所示中的电路连线中缺两根导线，请用笔线代替导线补上，且满足当滑动变阻器的滑片向右移动时电流表的读数变大，电压表的读数变小。 17.请根据图中磁感线的方向标出通电螺线管的N 、S 极及电源的正，负极 18. 请依照如图所示的电路图把图的实物图连接成相应的电路 19.用笔画线，将图4中的器材连成电路。（要求：两灯并联，开关控制两盏灯） 图 56
20.如图11所示是小明同学设计的测电阻只的电路图．请根据这个电路图用笔画线代替导线，将图12中的元件连成电路．要求：滑动变阻器的滑片P 向左移动时，电流表的示数变大．(电压表选用0～3V 量程，电流表选用0～0.6A 量程，导线不能交叉 ) 图11 图12 21．小明要研究小灯泡的亮度与流过小灯泡电流的关系，他已连接的部分电路如下图所示，请你用画线代表导线，将电路连接完整，并在方框内画出对应的电路图． 22.按照图7所示的电路图，将图8中各元件连接起来。（用笔画线表示导线，导线不许交叉） 23.请依照如图9所示的电路图把图10的实物图连接成相应的电路。 图 7 图8
实用文档 初中物理电路故障及动态电路分析 、先根据题给条件确定故障是断路还是短路：两灯串联时，如果只1有一个灯不亮，则此灯一定是短路了，如果两灯都不亮，则电路一定是断路了；两灯并联，如果只有一灯不亮，则一定是这条支路断路，如果两灯都不亮，则一定是干路断路。在并联电路中，故障不能是短路，因为如果短路，则电源会烧坏。、根据第一步再判断哪部分断路或短路。2两端电压，开关闭合串联在电路中，电压表测L2L21：L1与例后，发现两灯都不亮，电压表有示数，则故障原因是什么？解：你先画一个电路图：两灯都不亮，则一定是断路。电压表有示数，说明电压表两个接线柱跟电源两极相连接，这部分导线没断，那么只L1断路了。有示数很大，V2电压，V2，串联，电压表L1与L2V1测L1、例2都断示数很大，说明L2V1=0B、若而V2L2则L1短路而正常；电压。闭合开关后，两灯都不亮。则下列说法正确的是：路。测L2V1=0 、若A。首先根据题给条件：两灯都不BA。其实答案为解：可能你会错选相当于V2L2亮，则电路是断路，A肯定不正确。当断路时，此时连接到了电源两极上，它测量的是电源电压，因此示数很大。而此时的示数为零。由于测有电流通过，因此两端没有电压，因此L1V1标准文案． 实用文档 首先要分析串并联，这个一般的比较简单，一条通路串联，多条并联。
如果碰上了电压表电流表就把电压表当开路，电流表当导线。这个是因为电流表电压小，几乎为零。但电压表不同。此处要注意的是，电压表只是看做开路，并不是真的开路。所以如果碰上了一个电压表一个用电器一个电源串联在一起的情况，要记得。电压表是有示数的（话说我当时为这个纠结了好久）。还有一些东西光看理论分析是不好的，要多做题啊，做多得题，在分析总结以下，会好很多。而且如果有不会的，一定要先记下来，没准在下一题里就会有感悟、一．常见电路的识别方法与技巧 在解决电学问题时，我们遇到的第一个问题往往是电路图中各个 用电器（电阻）的连接关系问题。不能确定各个电阻之间的连接关系，就无法确定可以利用的规律，更谈不到如何解决问题。因此正确识别电路是解决电学问题的前提。当然首先必须掌握串联电路和并联电路这两种基本的电路连接方式（图１（甲）、（乙）），这是简化、改画电路图的最终结果。 识别电路的常用方法有电流流向法（电流跟踪法）、摘表法（去表法）、直线法和节点法。在识别电路的过程中，往往是几种方法并用。 １．电流流向法 电流流向法是指用描绘电流流向的方法来分析电阻连接方式的方法。这是一种识别电路最直观的方法，也是连接实物电路时必须遵循的基本思路。具体步骤是：从电源正极出发，沿着电流的方向描绘标准文案．
电学计算题强化 1．在图10所示的电路中，电源电压为6伏，电阻R 1的 阻值为10欧，滑动变阻器R 2上标有“20Ω 1A ”字样。求： (1)将滑片P 移至最左端后，闭合电键S ，此时电流表的示数为 多少? (2) 当滑片P 从最左端向右移动时，R 2连入电路的电阻是它最大阻值的一半，所以通过 R 2的电流也是滑片P 位过程中，小明同学发现：电流表的示数在增大。为此，他认为“当滑片位于中点于最左端时电流值的一半”。 ①请判断：小明的结论是 的。（选填：“正确”或“错误”） ②请说明你判断的理由并计算出这时电压表的示数。 2、在图12所示的电路中，电源电压保持不变。电阻R 1的阻值 为20欧，滑动变阻器R 2上标有 “20Ω，2A ”字样。闭合电键S 后，当滑动变阻器的滑片P 在中点位置时，电压表V 1的示数为4伏。求： （1）电流表的示数； （2）电压表V 的示数； （3）在电表量程可以改变的情况下，是否存在某种可能， 改变滑片P 的位置，使两电压表指针偏离零刻度的角度恰好相同?如果不可能，请说明理由；如果可能，请计算出电路中的总电阻。 3．在图11所示的电路中，电源电压为12伏且不变，电阻R 1的阻值为22欧，滑动变阻器R 2上标有“10 1A ”字样。闭合电键S ，电流表的示数为0.5安。求： （1）电阻R 1两端的电压。 （2）滑动变阻器R 2接入电路的阻值。 （3）现设想用定值电阻R 0来替换电阻R 1，要求：在移动滑动变阻器滑片P 的过程中，两电表的指针分别能达到满刻度处，且电路能正常工作。 ①现有阻值为16欧的定值电阻，若用它替换电阻R 1，请判断：________满足题目要求（选填“能”或“不能”）。若能满足题目要求，通过计算求出替换后滑动变阻器的使用范围；若不能满足题目要求，通过计算说明理由。 图10 图12 R 2 P A R 1 S V V 1 图11 A R 1 P V R 2 S
初三物理电学实验专题训练 1.当温度降低到—定值时，某些物质的电阻值会变为零，这种物质叫做超导体，如果能够研制出室温下的超导材料，那么下列家用电器可大大提高效率的是：( ) A．电风扇 B．微波炉 C．电饭锅 D．白炽灯 2.现有图9所示的实验器材，其中灯泡的额定电压为2.5伏，额定功率是0.8瓦．要求开关控制电路，电流表和电压表分别测灯泡的电阻和电压；用滑动变阻器调节通过灯泡的电流，且滑片向右滑动时，灯泡电流变大． (1)按上述要求，用笔画线代替导线将它们连成实验电路． (2)闭合开关，调节滑动变阻器使电压表的示数如图(a)所示，请在图(b)中标出这时电流表指针的位置． 3.小明利用如图所示的装置探究电流产生的热量与哪些因素有关。他在两个相同的烧瓶中装满煤油，瓶中各放置一根电阻丝，且R甲大于于R乙，通电一段时间后，甲瓶玻璃管中的煤油上升得比乙高。该现象能够说明电流产生的热量与下列哪个因素有关： A 电压 B．电流 C．电阻 D．通电时间 4.小明为了探究电流的热效应，找来了如下器材：12V的电源，开关，一段电炉丝，粗细、长短与电炉丝相同的 铜导线，蜡和导线若干。他设计了一个简单的 实验：把电炉丝和铜导线串联起来接到电源上， 在电炉丝和铜导线上分别滴上几滴熔化的蜡。 如图3-3所示，等蜡凝固后，合上开关，过一 会儿，发现电炉丝上的蜡熔化了，而铜导线上
蜡没有熔化。 (1)他的这个简单实验能不能用来探究电流的热效应? (2)他把电炉丝和铜导线串联在电路中的目的是什么? (3)电炉丝上的蜡能熔化，而铜导线上的蜡没熔化，则此你能得出什么结论? 5.实验桌上备有电流表一只 (量程为0.6A和3A)，电压表一只(量程为3V和15V)，电源—组 (6V)，额定电压为3.8V灯炮一只，其灯丝电阻约20Ω，“10Ω1.5A"和"20Ω1A"的滑动变阻器各一只，若用以上器材测定小灯泡的额定功率，则： （1）为组成实验电路除以上器材，还需要 1只，导线至少根，实验中，电流表应使用______A的量程；电压表应使用_____V 的量程。根据实验要求，他应选择规格为____________的滑动变阻器。若闭合开关之前，发现电压表的指针偏在零刻度线左侧，解决的办法是。 （2）用笔画线代替导线将电路中未连接的部分连接好，使它成为完整的实验电路。 (3) 上表是四位同学在实验中遇 到的现象，请你分别写出造成这些 现象的具体原因。
初中物理电路图分析大全 初中物理电路图的简单画法初中的同学们，物理学科可是很重要的哦，赶紧来看看初中网给大家带来的物理电路解析吧。 简单来说就是线段和圆圈。这是精髓。若是稍过复杂，你就找一个地方开始，画完。多练习会发现规律的。 其实具体的问题还要具体对待的稍后我们会给大家带来详细的电路图的哦。 初二物理电路图分析方法讲解下面是对物理中电路图分析方法内容的知识讲解，希望给同学们的学习很好的帮助。 首先，看到电路图判断是串联还是并联电路一定要记住两种电路各自的电流电压的特点可以将已知的条件标注在图上还有，多做有关这方面的典型习题，尤其是老师的举例，多问同学和老师同一个电路图可能有不同看法或分析方法的，但结果是一样的物理不能只靠死记硬背，要多观察，善于思考电路图不会刻意和老师多沟通画电路图的方法：先辨别是串联还是并联，若是并联，再找开关控制哪条干路和支路。 首先牢记电器符号的代表意义，弄清每个元件在电路中的作用，结合生活中常遇电路，多看、多画、多联系实际。遇到电路图时，按：电源+——开关——用电器——电源- 的
顺序看，注意串联、并联器件在电路中的作用。这个还是要多加练习的。 最基本的，先找到电源正极，电流就从电源正极出发，沿着导线流。遇到分叉路的时候这样看：如果分叉路中有一条是没有任何电器的，只是一条导线，或者只有电流表，，那么所有的电流肯定只会走这个叉路，不会走别的地方。如果分叉路中有一条是有电压表的，那么电流肯定不会走这条路。 除了上述两种特殊情况外，电流到了分叉路口就会往各个支路流去，每个支路电流的大小可以用欧姆定律计算。 通过上面对物理中电路图分析方法知识的讲解学习，希望同学对上面的知识都能很好的掌握，相信同学们会学习的很好的哦。 初中物理电路图分析讲解关于物理学中电路图的内容讲解，希望同学们认真看看下面的知识。 第1步：所有电压表以及它左右两边直至节点的导线遮去不看。 第2步：寻找有没有其他节点，如果有再看两两节点之间的东西，比如电流表测什么电流之类的。 第3步：复查，重新走一遍电路，还是电压表遮掉。 第4步：看电压表两端导线“抱”着哪个用电器或者电阻，就是测哪个的电压。
电路故障分析专题 1.如图12所示，闭合电键S，灯L亮，一段时间后灯L熄灭。若电路中只有一处故障，且只发生在灯L或R上。现用一只规格相同且完好的灯L′替换灯L，正确的判断是 ( ) A．若灯L′亮，则灯L一定断路 B．若灯L′亮，则灯L一定短路 C．若灯L′不亮，则电阻R一定断路 D．若灯L′不亮，则电阻R一定短路 2.（08上海）在图19所示的电路中，电源电压保持不变。闭合电键S，电路正常工作。经过一段时间，电流表突然无示数。若电路中只有一处故障，且只 发生在电阻R1或R2上。 （1）该电路中存在的故障可能是_________________； （2）为进一步确定故障，小强同学用一只完好的灯L替换电路中 的电阻R1，闭合电键S，观察灯的亮暗情况。若灯L亮，说明故障 是_______________________；若灯L不亮，说明故障是_________________________。 3.（08长沙）如图所示，小灯泡L l和L2规格相同，当开关S闭合时， 两灯均发光，电流表A和A2比较，的示数较大。经过一时间 后有一盏灯熄灭，电流表A的示数变小，且滑片P无论怎样滑动，电流 表A的示数都不再发生变化，由此可判断，灯已烧坏。 4.（08连云港）如图所示，当开关S闭合后，两只灯泡均发光，两表均 有示数。过一段时间后，发现电压表示数变为0，电流表示数增大。 经检查除小灯泡外其余器材的连接良好，造成这种情况的原 因可能是 ( ) A．灯L1断路 B．灯L2短路 C．灯L 1短路 D．灯L1、L2均断路 5.（08桂林）如图9所示，闭合开关S时，小电灯L1、L2都不亮。 用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点 时，两灯也不亮；接触c、d两点时，两灯都亮。对此，下列判断中 正确的是（） A．灯L1 断路B．灯L2断路 C．开关S断路D．灯L2短路 6.（08乐山）如图是小明同学研究串联电路中电流、电压特点的实物 连接图，当开关闭合时，灯L1不亮，灯L2亮，电流表的指针明显偏转， 电压表示数为电源电压，则故障原因可能是 ( ) A、L1灯丝断了 B、L1灯座两接线柱直接接通了 C、L2灯丝断了 D、L2灯座两接线柱直接接通了 7（08哈尔滨）某同学采用如图27所示电路做电学实验时，出现一处 电路故障，以下分析正确的是（） A．若电流表无示数，电压表有示数，则R1短路 B．若电流表无示数，电压表无示数，则R2断路 C．若电流表有示数，电压表有示数，则R1断路 D．若电流表有示数，电压表无示数，则R2短路
1．如图25所示电路，电源两端电压保持不变。当开关S1闭合、S2断开，滑动变阻器的滑片P移到A端时，R3的电功率为P3，电流表的示数为I1；当开关S1断开、S2闭合时，R 的电功率为P3’，电流表的示数为I2。已知P3:P3’= 9:25， 3 （1）求电流表的示数I1与I2的比值。 （2）当开关S1、S2都断开，滑动变阻器的滑片P在中间某位置C时，变阻器接入电路的电阻为R c，电压表V1的示数为U1，电压表V2的示数为U2，已知U1:U2=3:2，R c的电功率为10Ｗ，这时R3的电功率为P。通过闭合或断开开关及移动滑动变阻器的滑片，会形成不同的电路，电路消耗的最大功率与电路消耗的最小功率之比为3:1。求R3的电功率P。
解: (1)当开关S 1闭合、S 2断开，变阻器的滑片移到B 端时，等效电路如图甲所示；当开关S 1断开、S 2闭合时，等效电路如图乙所示。 25 9 32232 133= ='R I R I P P 5321=I I （2）当开关S 1、S 2都断开，变阻器的滑片在C 点时，等效电路如图丙所示。 ∵ 23 21=U U ∴2 3113 =++C R R R R ∴3R 1+3 R C = 2R ３+2R 1 2R ３ = R 1+3 R C …………………………① 电源两端电压一定，在甲、乙电路中，根据U =IR I 1（R ３+R B ）= I 2（R ３+R 1） 3R B = 2R ３+5R 1…………………………② 电路消耗功率最大应为开关S 1、S 2都闭合， 只有R 3接入。消耗功率最小应为R 3、R 1、滑 动变阻器R B 全部串联接入电路。 ∵电路总电压U 一定 ∴最小最大P P ＝B R R R U R U ++132 3 2 ＝13313=++R R R R B 2R 3 = R 1+R B …………………….……③ 根据①②③式，可得：R 3＝2R C 在丙电路中，电流一定，1 23==C C R R P P P = 2P C = 2×10Ｗ = 20Ｗ 1分 1分 1分 1分 1分 1分 1分 用其它方法解题，过程结论正确给分。
初三物理电路图专题及 答案 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
第Ⅰ卷（选择题，共30分） 一、选择题（本题10小题．每小题3分，共30分；请将每题只有一个符合题意的选项填写在相应题后的括号内） 1．关于生活中的一些电路连接，下列判断不正确的是（） A．节日的夜晚，装扮秦淮河畔小树的小彩灯是串联的 B．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的 C．一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的 D．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的2．图3-1为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断（） A．红灯、黄灯、绿灯是串联的 B．红灯、黄灯、绿灯是并联的 C．红灯与黄灯并联后再与绿灯串联 D．绿灯与黄灯并联后再与红灯串联 3．如图3-2甲所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭. 在图乙的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是（） 。 图3-2甲图3-2乙 图3-1 图3-3 图3-4 图3-5 4．如图13-3所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为I A=0.4A、I B=0.2A、I C=0.2A，在表格中记录数据后，下一步应该做的是（） A．整理器材，结束实验 B．分析数据，得出结论 C．换用不同规格的小灯泡，再测出几组电流值 D．换用电流表的另一量程，再测出一组电流值 5．小华和几位同学在学校实验室探究并联电路中的电流关系时，连接了如图13-4所示的电路。当开关S由断开到闭合时，关于两个电流表的示数变化情况，你认为正确的是（） A、A1的示数变大，A2的示数不变 B、A1的示数变小，A2的示数变大 C、A1的示数变大，A2的示数变小 D、A1的示数不变，A2的示数变大 6．如图3-5所示，开关S闭合时，可能发生的现象是（） A. L1被烧坏 B. L1、L2均不发光 C. 电池被烧坏 D. L2被烧坏 7．如图3-6所示，粗心的小强把电流表当作电压表接在了L1的两端。此时如果闭合开关，一定 ．．会发生（） A、电源短路 B、电流表损坏 C、L1不亮 D、L2的灯丝烧断
初中电学公式归纳与简析 初中物理电学公式繁多，且各种物理规律在串并联两种电路中有时完全不同，使得学生极易将各种公式混淆，为了使学生对整个电学公式有一个完整的了解，形成一个完整清晰的知识网络，现将初中串、并联中的物理规律以及电学公式以两个表格的形式归纳总结如下：
二、电学中各物理量求解公式表（二） 1、对于电功、电功率、电热三个物理量，它们无论是在串联电路还是并联电路中，都是总量等于各部分之和。同学们在解答这类题时应灵活选取公式进行计算。如以计算电路中的总功率为例，既可以根据P=P1+P2,也可以跟据P=UI进行计算，其它几个物理量的求解也与之类似。 2、用欧姆定律Ｉ= U R求电路中的电流，让学生明白此公式是由实验得出，是电学中最基本的公式， 但此公式只适合于纯电阻电路(所谓纯电阻电路即电路中电能全部转化为热能的电路)。 3、电功率求解公式P = W t与P=UI这两个公式为电学中计算电功率时普遍适用最基本的两个公式， 第一个为电功率的定义式，也常常作为用电能表和钟表测记家用电器电功率的公式。第二个公式是实验室用伏安法小灯泡功率的原理，也是计算用电器电功率的最基本公式。 4、虽然表中公式繁多，但电学基本公式只有4个，即：Ｉ= U R、P = W t、P = UI、Q = I 2Rt 。其他 公式都是导出公式，同学们可以在掌握这4个公式的基础上进行推导练习，很快就会熟悉并掌握。 5、应熟练掌握的几个比较重要的导出公式。具体公式：在表中分别是如下八个公式（2）I = P U（5） U = IR （6）R = U I（7）R = U2 P（12）P = U2 R(13) P = I 2R (14) W = Pt (17) Q = I2Rt 这八 个公式在电学解题中使用的频率也较高，要求学生能熟练掌握。 本资料大部分来自网络，经过格式转换，以便大家使用，并对部分内容修改整理。
物理电学计算经典练习 解题要求：1.写出所依据的主要公式或变形公式 2.写出代入数据的过程 3.计算过程和结果都要写明单位 1．如图1所示，已知R1=2Ω, R2=4Ω,U=12V；求： 1）通过电阻R1的电流I1; 2）电阻R2两端的电压U2。 （2A,8V） 2．如图2所示，电流表示数为0.5A, R2=20Ω,通过R2的电流是0.3A，求： 1)电压表的示数； 2)电阻R1=？(6V30Ω) 3. 如图3所示，电源电压为8V，R1=4R2,电流表A的示数为0.2A； 求：电阻R1， R2各为多少欧？(200Ω50Ω) 4. 如图4所示，电源电压U不变，当开关S闭合时，通过电阻R1的电流为3A。当电路中开关S断开时，R1两端电压为5V，R2的电功率为10W. 求：电源电压U及电阻R1和R2的阻值。(15V 5Ω 10Ω) 5.把阻值为300Ω的电阻R1接入电路中后，通过电阻R1的电流为40mA；把阻值为200Ω的电阻R2和R1串联接入同一电路中时； 求：1）通过电阻R2的电流为多少？ 2）R2两端的电压为多少？ 3）5min内电流通过R2做功多少？ (0.25A 0.75A) 6. 如图5所示，电源电压恒为3V，知R1=12Ω, R2=6Ω。求： 1）当开关S断开时电流表A的读数 2）当开关S闭合时电流表A的读数
7. 如图6所示，电源电压U不变，R1=6Ω. 1)当开关S断开时电流表A的示数为1A,求R1两端的电压； 2)当开关S闭合时电流表A的示数为1.2A,求R2的电阻值。 (6V 30Ω) 8．如图7所示，定值电阻R1和R2串联，电源电压为7V，电流表的示数为0.5A, R2的电功率为2.5W。 求:电阻R2两端电压和电阻R1的电功率。(5V 1W) 9．如图8所示，电源电压为8V，且保持不变。R1=4R2。当开关S断开时，电流表的示数为2A。 求：1）电阻R1和R2的阻值各为多少欧？(4Ω 1Ω) 2）当开关S闭合时电阻R1和R2的电功率各为多大？(16W 64W) 10．如图9所示，已知R1=6Ω，通过电阻R2的电流I2=0.5A, 通过电阻R1和R2的电流之比为I1： I2=2：3。求：电阻R2的阻值和电源的总电压。 (4Ω 2V) 11．如图10所示，灯上标有“10V2W”的字样。当开关S闭合时，灯L恰能正常发光，电压表的示数为2V。当开关S断开时，灯L的实际功率仅为额定功率的1/4。求：电阻R2的阻值。(60Ω) 12．如图11所示，当灯正常发光时，求：1）通过灯泡的电流是多少？2）电流表的示数是多少？(2.5A 3A) 13.如图12所示，A是标 有“24V 60W”的用电器， E是串联后电压为32V的 电源，S为开关，B是滑

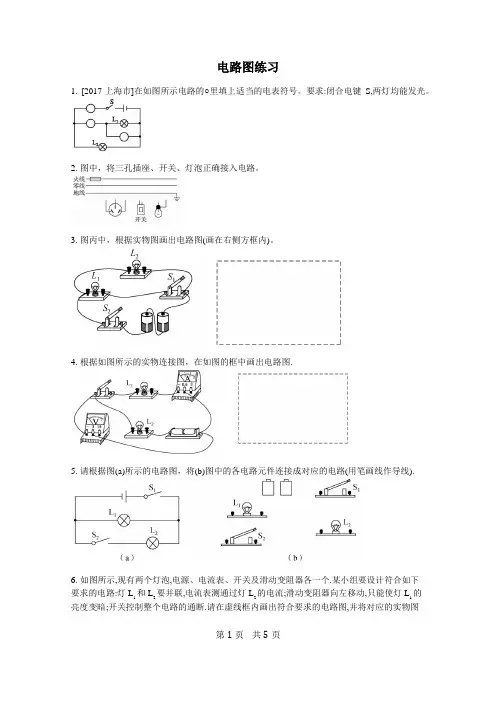

电路和电路图练习 1．将下列元件用导线连接起来 使小灯泡能够发光，并在右边 方框中画出相应的电路图。 2、根据实物图，在下边方框中画出相应的电路图 （1）（2）（3） 3.根据电路图连接实物图 （1）（2） 4、试指出下面电路有什么错误，并改正。 5、一个开关能够控制3个灯泡，试画出连接方式。
怎样识别电路图 正确识别电路图，是初中学生的最基本的能力要求，一些电学计算也总是要事先进行电路情况分析，中考中所占比重较大，中考中的电学压轴题的难点、关键点往往就是电路识别问题，是普遍学生觉得难以弄懂，并且也是高中学习及以后从事涉及电学知识工作中还会经常遇到的问题，因此，必须高度重视。要过好识别电路这关，必须扫清知识、方法上的障碍。现将几个关键的问题提出来和大家一道探讨，以期抛砖引玉。 一、串、并联电路的概念及特点 人教版新教材八年级上册第106页是这样说的：“两个小灯泡首尾相连，然后接到电路中，我们说这两个灯泡串联”和“两个小灯泡的两端分别连在一起，然后接到电路中，我们说这两个灯泡是并联”，原老教材第二册第57页也有类似的叙述。 我们从上述关于串联和并联的定义中不难看出串、并联电路的特点，串联电路只有一条通路，各用电器通则都通，断则都断，互相影响，无论开关接在何处均控制整个电路，而并联电路有两条或多条支路，各用电器独立工作，干路的开关控制整个电路，支路的开关只控制其所在的那一路。 二、串、并联电路的判断方法 1．用电器连接法分析电路中用电器的连接法，逐个顺次连接的是串联，并列接在电路两点间的是并联。 2．电流法在串联电路中电流没有分支，在并联电路中干路的电流在分支处分成了几部分。 3．共同接点数法在串联中，某一用电器与另一用电器只有一个共同的连接点，而在并联中，某一用电器与另一用电器有两个共同的连接点。 4．在分析电路连接情况时，从电源正极开始，顺着电流的方向，一直到电源的负极。 5．由于在初中阶段多个用电器的连接不涉及混联，因而对于初中生来说，电路连接的最终结
一.连接实物图： 1.串联电路：从电源正极开始依次将用电器、开关、电流表首尾顺次连接起来, 最后回到电 源负极, 电压表根据其测量范围, 并联在所测部分电路的两端; 2.并联电路：先选择最长的一条支路与电源构成的回路, 对照这个回路在实物图中将相应的 元件连接好, 再对照电路图, 把其余支路连入实物图的相应位置, 注意电流的 分流点和汇合点, 将其余支路并联接入这两点之间. 3.注意事项：①导线连载电路元件的接线柱上 ②电流表串联、电压表并联, 电流均正极进负极出 ③滑动变阻器, 采用“一上一下”法连接 ④导线不能有交叉 ⑤考试时用铅笔画线 二. 电路中电表的简化为了看清用电器之间的连接关系, 我们需要先将电流表、电压表简化, 简化方法如下: ①电压表对电流阻碍作用很大, 几乎不能通过电流,可以将电压表 及两端导线一起去掉 ②电流表对电流几乎没有阻碍作用,可以将电流表替换为导线 知识互联网 思路导航 复杂电路分析
【例1】 【答案】 【例2】 对照电路图连接实物图. S 4 S 3 S 2S 1 L 3 L 2L 1 例题精讲 模块一 补充导线, 连接实物图
【答案】 【例3】 (2013朝阳一模实验题用图)请你只添加两根导线．．．．．．． 完成如图所示的电路的连接, 满足滑动变阻器可以使小灯泡调光, 电流表、电压表分别测量通过小灯泡的电流和小灯泡两端的 电压. 【答案】 如右图 【例4】 请你只添加两根导线．．．．．．． 完成图所示的电路的连接, 满足下列要求, 并且画出两个状态的等效电路图. ①只闭合开关S 1, 电路中R 0与R X 串联, 电流表示数为I 1; ②开关S 1、S 2都闭合时, 电路中只有R 0工作, 电流表的示数为I 2 S 2 S 1 R x R 0 A B C P D
中考专题复习——电学计算题 1. 如图10所示电路中，小灯泡L 标有“6V 6W ”字样，R 2＝3Ω，当S 1、S 2都闭合时，电流表示数为1.2A ，这时小灯泡L 正常发光，求： (1)电源电压U (2)电阻R 1的阻值 (3)当S 1、S 2都断开时，小灯泡L 消耗的功率 .解：(1)当S 1、S 2都闭合时，R 2短路，R 1与L 并联接入电源两端 ∵L 正常发光 ∴电源电压U ＝U L ＝6V (2) ∵P L ＝I L U L 。 ∴I L ＝ L L U P ＝V W 66＝1A R 1＝11I U ＝L I I U -1＝A A V 12.16-＝30Ω (3)当S 1、S 2都断开时，R 2与L 串联在此电路中 R L =L L P U 2 =W V 6)6(2=6Ω I L ＝I ＝R U ＝L R R U +2＝Ω+Ω636V ＝32A P L ＝I L 2R L =2 )3 2(A ×6Ω=2.67W 2.如图19甲所示的电路中，电源电压为3Ⅴ，小灯泡上标有“2.5Ⅴ 0.25A”字样。当滑动变阻器的滑片P 从最右端移到a 点时，小灯泡正常发光；再移动滑片到某点b 时，电压表的读数如图19乙所示(电源电压和小灯泡的电阻保持不变)． 请回答： （1）当滑片P 移到b 点时，电压表的读数为__ 2 V 。小灯泡的电阻为 10 Ω。b 点在a 点的 __右____边(选填“左”或“右”)。 (2)滑片在b 处时，求滑动变阻器接人电路的阻值是多少? R ＝U/I=5Ω (3)滑片在b 处时，求滑动变阻器消耗的功率是多少? P=I 2R=0.2W 3.某保温电热水壶电路如图21，S 是温控开关，R 1为加热器。当开关S 接
初中物理电路故障现象分析判断专题 惠丰中学周崇田 学习目标：通过学习掌握基本电路故障分析与诊断。 大家都知道初中阶段的电路故障题是学生学习中的难点也是重点。为此，我根据以往的教学经验在此为同学们做个总结（仅供参考）提供一点练习巩固，希望能为同学们解决这方面的问题。 初中物理电学故障只有几类：1）、短路（包括电源短路和局部用电器短路）；2）、断路； 3）、电流、电压表正负接反；4）、电压表串接等等。 ▲断路（即开路）的判断 1、如果电路中用电器不工作（常是灯不亮），且电路中无电流，则电路开路。 2、具体到那一部分开路，有两种判断方式： ①把电压表分别和各处并联，则有示数且比较大（常表述为等于电源电压） 则电压表两接线柱之间的电路断路（电源除外）； ②把电流表分别与各部分并联，如其他部分能正常工作，电流表有电流，则当时与电流 表并联的部分断开了。（适用于多用电器串联电路） 根据近几年中考物理中出现的电路故障，总结几条解决这类问题的常用的主要判断方法：一、电路中故障及原因 故障1：闭合开关后，灯泡忽明忽暗，两表指针来回摆动 原因：电路某处接触不良排除方法：把松动的地方拧紧 故障2：闭合开关前灯泡发光闭合开关后灯泡不亮了两表也无示数 原因：开关与电源并联导致所有东西都被短路后果：极容易烧坏电源 故障3：闭合开关后灯泡不亮电流表几乎无示数电压表所呈示数几乎为电源电压 原因1：灯泡（电压表2接线柱之间）断路故电压表串联到了电路中 分析：如果电压表与一灯泡并联而这个灯泡断路了就相当于直接把这个电压表串联在电路中I=U/R 因为电压是恒定的电阻巨大所以电流表的示数就很小了而串联式靠电阻分压的由于电压表的电阻巨大在这么大的电阻前灯泡的电阻就显得微不足道所以电压表显示的几乎是电源电压 原因2：电流表与电压表位置接反了 这样也是相当于电压表串联在电路里因为电压表的电阻很大所以几乎分到了全部电压而由于电压表的电阻大电路中电流几乎为零故电流表几乎无示数 补充一下啊：有时做题会问你如果在测小灯泡电阻的实验中（或是电路图中只有一个灯泡两表）如果电流表与电压表位置互换会有什么后果就答：灯泡不亮电流表几乎无示数（其实就是没示数）电压表所示几乎为电源电压（其实就是电源电压） 故障4：闭合开关后无论怎样移动滑动变阻器的滑片灯泡亮度与两表示数均无改变 原因：变阻器没有按照一上一下的方法来接 补充一下：变阻器全接上接线柱时：相当于导线（这是极不安全的容易造成电路电流过大）变阻器全接下接线柱是：相当于一个定值电阻 故障5：闭合开关后，无论怎样移动滑片灯泡都不亮 原因1：电路某一处断路原因2:灯泡被导线或电流表短路 故障6：灯泡亮两表指针反向偏转原因：两表的正负接线柱接反了 二、电路中出现的症状及诊断 症状1：用电器不工作。 诊断：（1）若题中电路是串联电路，看其它用电器能否工作，如果所有用电器均不能工作，说明可能某处发生了断路；如果其它用电器仍在工作，说明该用电器被短路了。 （2）若题中电路是并联电路，如果所有用电器均不工作，说明干路发生了断路；如果其它用电器仍在工作，说明该用电器所在的支路断路。
电学计算 题 一个电阻，电路是固定的： 1、导体两端的电压为12伏，5秒内电流通过导体做功24焦，这段时间内通过导体横截面的？导体中的电流是多少？ 2、通过导体R横截面的电流是，电流做功48焦，那么R两端的电压为多少伏？它的功率为多少瓦？ 3、“220V，100W”的灯泡正常工作时通过它的电流是多少？正常工作20小时，消耗几度电能？ 二、二个电阻，电路是固定的： 4、一个8欧的电阻R1和一个R2电阻并联，接到24伏的电路中，干路中的电流为9安，求R2的阻值和消耗的功率。 5、电阻R1和R2串联后接到电压为12伏的电源上，已知R2的阻值为12欧，R1两端的电压为3伏，则R1的阻值和R2消耗的功率各是多少？ 6、一个标有“6V，4W”的灯泡，接到9V的电源上，要使它正常发光应串联一个多大的电阻？这个电阻消耗的功率是多少？ 7、如下图，电键S断开时，A表示数600mA，电键S闭合时，A表示数为1.4A，若R2的阻值为50欧，则R1的阻值和电池组的电压各为多少？ 三、一个电阻、电路是变化的 8、某个电阻接在4V的电路上，通过它的电流是 200mA，若通过它的电流为300mA时，该导 体的电阻是多少？它两端的电压是多少？ 9、有一只小灯泡上标有“6V，3W”有字样，它 正常工作时的电流强度是多少？若它的实际 功率是，则灯泡两端的电压是多少？ 10、“PZ220-100”的灯泡，当它两端加上121伏 电压时，通过它的电流是多少？灯泡的实际功 率是多少？当它正常工作10小时，消耗的电 能是多少千瓦时？ 四、二个电阻、电路是变化的 11、如下图示，电源电压保持不变，开关S闭合时，电流表的示数是安；开关S断开时，电压表的示数是4伏，电阻R2的功率是瓦，则此时电流表的示数是多少？ 12、如下图示，电源电压220伏，R是电烙铁。标有“220V40W”字样，L是电灯泡标有“220V40W”字样，当开关S闭合时，电烙铁每分钟产生的热量是多少？当开关S断开时，整个电路工作几小时消耗1度电？ 三、典题解析：题型一：简单串并联问题 例1、如图1所示的电路中，电阻R1的阻值为10Ω。闭合电键S，电流表A1的示数为0.3A，电流表A的示数为 0.5A.求(1)通过电阻R2的 电流.(2)电源电压.(3)电 阻R2的阻值 例2、如图所示，小灯泡标 有“”字样，闭合开关S后， 灯泡L正常发光，电流表、电 压表的示数分别为0.14A和6V. 试求（1）电阻R的阻值是多 少？（2）灯泡L消耗的电功率 是多少？ 13、把R1和R2串联后接到电 压为12伏的电路中，通过R1的电流 为安，加在R2两端的电压是4伏．试 求：（1）R1和R2的电阻各是多少? （2）如果把R1和R2并联后接入同一 电路（电源电压不变），通过干路的 电流是多少? 14、 14、如图所示,电源电压不变.闭合开关S，小灯泡L 恰好正常发光。已知R1=12Ω，电流表A1的示数为0.5A，电流表A的示数为 1.5A。求：（1）电源电压；（2） 灯L的电阻；（3）灯L的额定 功率。 题型二：额定功率、实际功 率的计算 例1、把一个标有“220V 40W”灯泡接在电压为110V电源上使用，该灯泡的额定状态下的电阻、额定电流、额定功率、实际状态下的电阻、电流、实际功率分别是多少？ 例2 、标有“6V,6W”和“3V,6W”的两只灯泡串联接在电源上，有一只灯泡正常发光，而另一只较暗，分析： （1）电源电压（2）两灯泡消耗的实际功率分别是多少？（3）两灯泡哪只较亮？练习：15、有一只标有“PZ220—40”的灯泡，接在220V家庭电路中，求：〈1〉灯泡正常发光时的电阻？
初中物理电学知识点总结 1、电路：把电源、用电器、开关、导线连接起来组成的电流的路径。 2、通路：处处接通的电路；开路：断开的电路；短路：将导线直接连接在用电器或电源两端的电路。 3、电流的形成:电荷的定向移动形成电流.(任何电荷的定向移动都会形成电流) 4、电流的方向:从电源正极流向负极. 5、电源:能提供持续电流(或电压)的装置. 6、电源是把其他形式的能转化为电能.如干电池是把化学能转化为电能.发电机则由机械能转化为电能. 7、在电源外部，电流的方向是从电源的正极流向负极。 8、有持续电流的条件:必须有电源和电路闭合. 9、导体:容易导电的物体叫导体.如:金属,人体,大地,盐水溶液等.导体导电的原因：导体中有自由移动的电荷； 10、绝缘体:不容易导电的物体叫绝缘体.如:玻璃,陶瓷,塑料,油,纯水等. 原因：缺少自由移动的电荷 11、电流表的使用规则:①电流表要串联在电路中;②电流要从"+"接线柱流入,从"-"接线柱流出;③被测电流不要超过电流表的量程;④绝对不允许不经过用电器而把电流表连到电源的两极上. 实验室中常用的电流表有两个量程:①0～0.6安,每小格表示的电流值是0.02安;②0～3安,每小格表示的电流值是0.1安. 12、电压是使电路中形成电流的原因,国际单位:伏特(V); 常用:千伏(KV),毫伏(mV). 1千伏=1000伏=1000000毫伏. 13、电压表的使用规则:①电压表要并联在电路中;②电流要从"+"接线柱流入,从"-"接线柱流出;③被测电压不要超过电压表的量程; 实验室常用电压表有两个量程:①0～3伏,每小格表示的电压值是0.1伏; ②0～15伏,每小格表示的电压值是0.5伏. 14、熟记的电压值:①1节干电池的电压1.5伏;②1节铅蓄电池电压是2伏;③家庭照明电压为220伏;④安全电压是:不高于36伏;⑤ 工业电压380伏. 15、电阻(R):表示导体对电流的阻碍作用.国际单位:欧姆(Ω); 常用:兆欧(MΩ),千欧(KΩ);1兆欧=1000千欧; 1千欧=1000欧. 16、决定电阻大小的因素:材料,长度,横截面积和温度 17、滑动变阻器: A. 原理:改变电阻线在电路中的长度来改变电阻的. B. 作用:通过改变接入电路中的电阻来改变电路中的电流和电压. C. 正确使用:a,应串联在电路中使用;b,接线要"一上一下";c,闭合开关前应把阻值调至最大的地方. 18、欧姆定律:导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比. 公式:I=U/R. 公式中单位:I→安(A);U→伏(V);R→欧(Ω). 19、电功的单位：焦耳，简称焦，符号J；日常生活中常用千瓦时为电功的单位，俗称“度”符号kw.h 1度=1kw.h=1000w×3600s=3.6×106J 20．电能表是测量一段时间内消耗的电能多少的仪器。A、“220V”是指这个电能表应该在220V的电路中使用；B、“10（20）A” 指这个电能表长时间工作允许通过的最大电流为10安，在短时间内最大电流不超过20安；C、“50Hz”指这个电能表在50赫兹的交流电路中使用；D、“600revs/KWh”指这个电能表的每消耗一千瓦时的电能，转盘转过600转。 21．电功公式:W=Pt=UIt(式中单位W→焦(J);U→伏(V);I→安(A);t→秒). 22、电功率(P):表示电流做功的快慢的物理量.国际单位:瓦特(W);常用:千瓦（KW）公式:P=W/t=UI 23．额定电压(U0):用电器正常工作的电压. 额定功率(P0):用电器在额定电压下的功率. 实际电压(U):实际加在用电器两端的电压. 实际功率(P):用电器在实际电压下的功率. 当U > U0时,则P > P0 ;灯很亮,易烧坏. 当U < U0时,则P < P0 ;灯很暗, 当U = U0时,则P = P0 ;正常发光. 24．焦耳定律:电流通过导体产生的热量跟电流的二次方成正比,跟导体的电阻成正比,跟通电时间成正比,表达式为. Q=I2Rt 25．家庭电路由:进户线(火线和零线)→电能表→总开关→保险盒→用电器等组成. 26．所有家用电器和插座都是并联的.而用电器要与它的开关串联接火线.
初中物理电学电路图 大全
初中物理电学电路图大全2013.10.14
9.请在图中用笔画线代替导线，按要求连接电路。要求：⑴开关同时控制两盏电灯；⑵电灯L1、L2并联；⑶电流表测通过两灯的总电流；⑷所画导线不能交叉。 10.根据电路图，以笔线代替导线，把元件对应地连接起来，组成电路。要求做到导线不交叉、不破线。 11、在图11中添两根导线，使两灯并联，电流表测干路电流 12、在图12电路中补画两根导线，使电键控制两盏灯，且电键闭合后电流表只测量灯L2的电流。
图11 图12 13.在图13中补上两根导线，使两灯并联，电键控制两盏灯，电流表只测L1的电流强度（导线不要交叉） 14.在图14中将两根未连接的导线接到滑动变阻器上，使得滑片向右移动时，灯变亮。 13 15.在如图15所示的电路中，有两根导线未连接，请用笔线代替导线补上，补上后要求： 电键闭合后，当滑动变阻器的滑片向右移动时，电流表的读数变小，灯的亮度不变。 16、如图16所示中的电路连线中缺两根导线，请用笔线代替导线补上，且满足当滑动变阻器的滑片向右移动时电流表的读数变大，电压表的读数变小。 15 16
17. 请根据图中磁感线的方向标出通电螺线管的N 、S极及电源的正，负极 18. 请依照如图所示的电路图把图的实物图连接成相应的电路 19.用笔画线，将图4中的器材连成电路。（要求：两灯并联，开关控制两盏灯） 20.如图11所示是小明同学设计的测电阻只的电路图．请根据这个电路图用 笔画线代替导线，将图12中的元件连成电路．要求：滑动变阻器的滑片P 向左移动时，电流表的示数变大．(电压表选用0～3V量程，电流表选用0～0.6A量程，导线不能交叉)
