5K屏新IMAC拆解

iMac更换内存条
一、查看iMac信息
1.在桌面的菜单栏，点击“关于本机”，查看概览(生产日期、分辨率、屏幕大小、内存条型号等信息)
2.官方内存条升级说明路径：
二、更换内存条方法(针对27寸 5K 2015年iMac)
1.电脑关机至冷却状态；
2.拨出电脑上所有连线；
3.在桌面上铺一张软的、干净的、毛巾或布(防止划伤屏幕)，并将电脑慢慢的倒扣在毛巾或布上；
4.按下位于AC电源端口上方的小灰色按钮，打开存储室门：
5.当按钮被按下时，存储室后盖将打开。

拆下后盖并将其放在一边：
6.存储室内部有图示，介绍如何更换内存：两侧拨杆向外掰开，就可以将内存架抬起来；
7.向上拉内存条即可取出(记下缺口方向，以便插入内存条的方向一致)：
8.插入内存条注意方向(内存条缺口方向保持和取出来时的方向一致)：
IMAC（27英寸，2012年底）和IMAC（视网膜5K，27英寸，2017）在左下角有缺口：
IMAC（27英寸，2013后期）和IMAC（视网膜5K，27英寸，2014后期，MID 2015，和2015后期）。

它要求你在底部插入缺口的DIMM，朝向右边：
9.安装完成后，将两侧拨杆还原：
10.盖上后盖，放正电脑，连接线缆，启动电脑；
tips:
当升级内存或重新排列DIMMs之后首先打开它时，IMAC执行内存初始化过程。

这个过程可能需要30秒或更长时间，而IMAC的显示仍然是黑暗的，直到它完成。

请务必让内存初始化完成。

参考资料：
1.apple内存条升级
3.京东1866 1867内存条 - 8G。

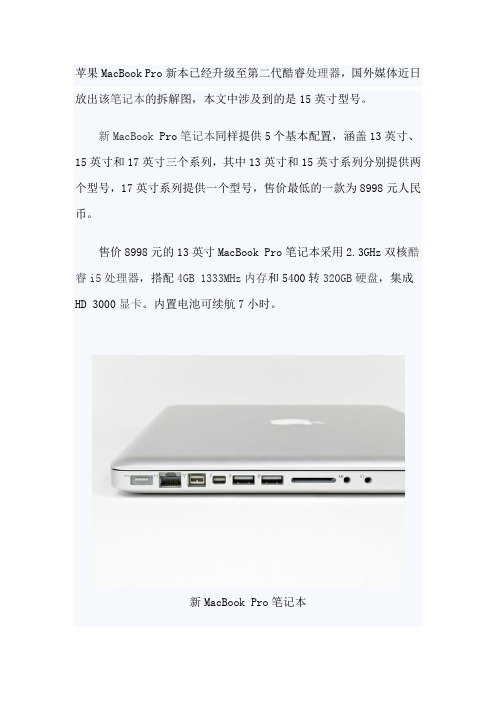

苹果MacBook Pro新本已经升级至第二代酷睿处理器，国外媒体近日放出该笔记本的拆解图，本文中涉及到的是15英寸型号。

新MacBook Pro笔记本同样提供5个基本配置，涵盖13英寸、15英寸和17英寸三个系列，其中13英寸和15英寸系列分别提供两个型号，17英寸系列提供一个型号，售价最低的一款为8998元人民币。

售价8998元的13英寸MacBook Pro笔记本采用2.3GHz双核酷睿i5处理器，搭配4GB1333MHz内存和5400转320GB硬盘，集成HD 3000显卡。

内置电池可续航7小时。

新MacBook Pro笔记本新MacBook Pro笔记本最大亮点是加入Thunderbolt端口，可以连接多种多样的新式 Thunderbolt 外设，实现即插即用，连接 Apple LED Cinema Display 和其他Mini DisplayPort外设也不在话下。

可以最多串接六个设备，其中包括显示器。

由于系统支持视频和8声道音频，因此可使用已有的HDMI转换器轻松连接电视机和家庭音响等兼容HDMI的设备。

还支持现有的 VGA、DVI和DisplayPort转换器。

新MacBook Pro笔记本背部产品编码依然是A1286，背部由飞利浦00号螺丝固定。

配置77.5瓦时电池，续航时间可达到8到9小时。

电池部分依然不支持用户自行移动。

新MacBook Pro笔记本新MacBook Pro笔记本内存为PC3-10600，21.5英寸及27英寸iMac新版本采用相同内存。

和大多数15英寸一体成型机身笔记本一样，采用了两个风扇。

触摸板附件、电池和逻辑主板上都有温度感应器。

新MacBook Pro笔记本搭配的是AMD Radeon HD 6490M显卡(标记为AMD 216-00809000)和四核心Intel i7-2630QM处理器(标记为2V041112A0127)。

拆解综合评定：易恢复程度：7（满分为10）。

Mac 拆解合集Mac拆解合集1.Mac pro拆解今天要拆的这款Mac Pro搭载四核Intel Xeon E5，支持10MB L3缓存，可Turbo Boost到 3.9 GHz；拥有12GB（3个4GB），1866MHz DDR3ECC内存；内置双AMD FirePro D300显卡，每个有2GB GDDR5VRAM；闪存为256GB PCIe；支持802.11ac Wi-Fi，蓝牙4.0后面的接口包括：3.5mm耳机孔；四个USB3.0；6个Thunderbolt2；两个千兆以太网接口；HDMI1.4输出口。

有一点与以往的苹果风格不同，苹果居然设计了一个滑扣，允许任何用户无需动用工具，滑出外壳，用户能直接看到里面的构造。

刚刚移除外壳，引入眼帘的是两块显卡。

本来对称布局的显卡，却被SSD破坏，SSD依附在第二块显卡的上面。

转动着欣赏Mac Pro，我们发现在I/O面板的两边整齐地排列着RAM插槽。

好消息是，大家可以很容易地拆解和更换内存我们看到这三块 4 GB（一共12GB）的 DDR3L SDRAM 内存上面的型号是 Elpida EBJ04EG8BFWB-JS-F三星S4LN053X01-8030 (ARM) 闪存控制器；三星K9HFGY8S5C-XCK0 闪存；三星的K4P4G324EB 512 MB RAM。

这个硬件的组合使得 Mac Pro 的 SSD 疑似我们在新款 Retina MacBook Pro 和 MacBook Air 发现的组合，只是型号后面几位数不太一样监管部门发放的标签贴在底盖，发现几点信息：Mac Pro 型号A1481，EMC 号码是2630；额定电压100 - 240 V，符合国际的标准；底盖也是散热系统的一部分，整台Mac Pro 就靠一个风扇来散热，先是从底盖吸入外面的空气，然后流经硬件核心，最后通过顶盖散出。

从顶部往下看，首先看到一个巨大的三角形散热槽，这个三角形的两边分别安装显卡，另一边安装CPU。

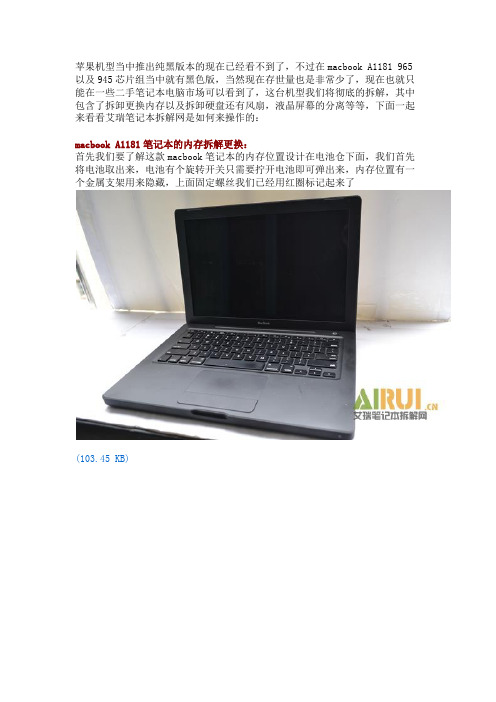

苹果机型当中推出纯黑版本的现在已经看不到了，不过在macbook A1181 965以及945芯片组当中就有黑色版，当然现在存世量也是非常少了，现在也就只能在一些二手笔记本电脑市场可以看到了，这台机型我们将彻底的拆解，其中包含了拆卸更换内存以及拆卸硬盘还有风扇，液晶屏幕的分离等等，下面一起来看看艾瑞笔记本拆解网是如何来操作的：macbook A1181笔记本的内存拆解更换：首先我们要了解这款macbook笔记本的内存位置设计在电池仓下面，我们首先将电池取出来，电池有个旋转开关只需要拧开电池即可弹出来，内存位置有一个金属支架用来隐藏，上面固定螺丝我们已经用红圈标记起来了(103.45 KB)(88.48 KB)(109.79 KB)(110.91 KB)拧开之后从右边开始动手将金属片从右边取出来就可以了(110.66 KB)这个时候可以看到有两个金属杆出现，如果你要拔出内存的话按照图下面操作(117.75 KB)大部分的苹果macbook笔记本的内存设计都是这样的，早期的一些二手苹果macbook pro笔记本内存则是一个重叠设计比较容易拆卸。

(120.62 KB)苹果A1181 Macbook笔记本硬盘更换:硬盘位置在电池仓内的左边位置，下面图中应该可以看到硬盘安装进去的位置，硬盘上有个金属网架并且有可以拉出来的塑胶，直接拔出硬盘即可！(109.11 KB)(108.6 KB)可以看到拆解出来的苹果笔记本内置的硬盘使用了一块希捷 5400转机械硬盘，并且硬盘的标志上明显有一个苹果认证(144.27 KB)APPLE macbook A1181笔记本键盘拆解分离：首先将笔记本翻转，背面有三颗螺丝固定C面板的，注意长度是两种长度不要弄错了拧回去容易损坏笔记本(119.86 KB)右边:两颗固定的螺丝注意这些螺丝的长度都不一样，需要注意每个露丝固定的位置(87.68 KB)左边:也是一样两颗螺丝(90.82 KB)背面还有两颗螺丝(87.39 KB)右边也是两颗螺丝(80.04 KB)注意电池的最边侧面也是有螺丝固定的，这些螺丝有的是固定骨架的，也的是固定C面板键盘上的，索性都一起拆掉。

imac4k 拆机图解显示屏与玻璃合为一体
iFixit 日前拆解了苹果的新款21.5 寸iMac，但只是1920×1080分辨率的普通版本，而今天，首次面世的4K Retina 版本终于也被拆了。

它们俩的基础和可选配置都是一模一样的，看起来唯一不同就是屏幕分辨率升级到了
4096×2304。

但是拆解表明，内部细节是有很多不同的，主板芯片也差很多。

产品型号仍是A1418，但电磁屏蔽编号是新的2833。

1080p、4K 到底有多大区别？不亲自体会是不会明白的，从放大镜下近距离看屏幕像素更是天差地别。

4K
1080p
4K 和1080p：940 多万个像素和207 万个像素，超过4.5 倍差距，前者确实不愧是视网膜级别的。

胆⼤⼼细，2015款 27吋Retina 5K iMac MK472（中配）升级M.2 NVMe SSD + SATA 3 SSD·CZCZYX·⼀、目标2016年购入2015款 27吋Retina 5K iMac MK472（中配），原配256G SATA-e SSD，无机械硬盘，买了AC，未发生过故障。

购机后就自己增加过16G内存（共24G）。

平时喜欢折腾，经常感觉SSD容量太小，捉襟见肘。

很早就萌生了升级M.2 NVMe SSD的想法。

好不容易捱过了保修期，就做了些准备，开始动手了。

折腾的目标是把原配的SSD换成M.2 NVMe 1T SSD，一是增加了容量，二是体验NVMe 的高速。

另外，既然拆机了，就顺便在原机械硬盘位添加一块SATA3 1T SSD。

至于CPU就不升级了，感觉无此必要。

⼆、我准备的器材和⼯具1、970 Pro 1TB V-NAND 2bit MLC SSD一块2、1TB 3D Nand 2.5 Inch SATA III SSD一块3、适用于2012及更新款的27吋iMac HDD升级套件，包括：（1）HDD升级用串联数字温度热传感器电缆（不包括SATA III数据/电源电缆）（2）iMac屏幕拆卸专用滚轮（3）OEM屏幕胶条（4）屏幕玻璃吸盘2只（5）T8S、T10S螺丝起子各一把（6）撬棒（7）清洁布4、适用于2015年27吋A1419 iMac的 SATA III 硬盘数据/电源线一套5、M.2 NVMe SSD 2280转接卡一块（长卡），M2.5x8螺丝一只，M2.5垫片一片（说明：网购的转接卡一般只配M2x6螺丝一只，无法用于iMac）6、M.2 固态硬盘2280散热片（2~3mm厚纯紫铜质最好）及导热硅胶垫片、橡皮筋一套7、2.5吋转3.5吋硬盘金属托架一块，M3x5螺丝4只8、M3x8螺丝4只；直径约4.5mm的废圆珠笔芯塑料管，剪成每段约2mm长的4段（自制硬盘金属托架固定螺丝用）9、T5、T20螺丝起子各一把（我是用的以前网购的组合套件）10、直径2mm十字螺丝刀一支11、重要！一个macOS系统安装U盘。

苹果MacBook Pro Retina版本拆机组图新MacBook Pro Retina版本采用15.4英寸IPS屏幕，具备广视角、广色域等特性，分辨率高达2880×1800，即原有15.4英寸MBP的四倍！硬件方面，该机采用i7四核处理器，含HD 4000核芯显卡，配备8GB内存以及NVIDIA GeForce GT 650M独立显卡。

左侧接口方面，图中从左至右依次为MagSafe 2电源磁性接头、两个Thunderbolt雷电接口、1个USB3.0以及3.5mm 耳机插孔。

机身右侧，图中从左至右依次为1个USB3.0、1个HDMI 高清输出、SDXC读卡器。

此外，笔记本使用了全新散热方式，散热进气窗在侧面下方边缘。

MacBook Pro Retina版在屏幕下方并没有预留“MacBook Pro”的字样。

将笔记本翻过来，机身底部印有该机型号编码：A1398。

让我们近距离看看这个Retina视网膜屏幕，220ppi到底有多精细？菜单栏的苹果标识。

像素大幅提升的Finder图标，如此高的像素密度简直是不可思议！新的苹果MacBook Pro Retina版使用了苹果独有的Pentalobe螺丝。

一共十颗。

笔记本底盖被打开！苹果MacBook Pro Retina版内部总览，布局非常干净整洁！美国设计，中国组装的锂聚合物电池，不含汞，电量高达95Wh，远高于当前任何15英寸笔记本！（当前主流15英寸笔记本电量在54Wh左右）电池写有明确标语警告：如对电池进行更改，请到授权苹果服务站。

如果处理不当，可能引起灼热、燃烧。

请不要拆卸、拆解、穿刺、跌落、挤压、暴露于火中或高于100摄氏度的环境下。

开始拆解前，先断开电池。

断开电池的电源接口排线。

与之前机器不同，新的MacBook Pro Retina笔记本的电池不再由螺丝固定，但是，苹果却使用了另一样让我们头疼的固定介质！它就是胶水！让我们把电池放一放，先拆其它组件！我们从SSD开始拆起。

电脑一体机的拆机图解这是机子背面特写。

拆此机子关键就是这张图。

此机子采用的是无螺丝设计。

除固定支架有二颗其余全是卡扣。

红色圈圈那个地方是封签。

本人拆此机子是就是受到这个签的启发。

因为这个签是拆机子的必拆之处。

抬起固定支架以后可以看到二个螺丝。

拧下来就可以把支架拆下来了。

接下来就是如何把这台机子拆开了。

这是拆下支架以后的特写。

我刚开始拆的时候就走了弯路。

以为像拆显示器一样从四周开始拆,后来发现根本不行。

从图中可以看出来后盖子并不是一体的,这也是为什么封签把AB二边都贴起来的原因。

把AB二边分别向左右二则用力推。

就可以拿下AB盖。

这就是后盖拿下来的样子,之后就是从四周的螺丝下手了。

这是拿下第二个后塑料盖以后的样子。

现在可以拆硬盘了。

上面有二个螺丝拿下之后就可以拿下硬盘了。

注意拿硬盘的时候是向左测推,不要有上下的力。

以免拆坏接口。

现在不可以拆光驱。

接下来就可以拆上面的金属罩了。

同样是拧下上面的螺丝。

现在这台机子基本全的裸了。

下面看一下光驱这张图.可以看得出除了硬盘以外基本采用的都是笔记本式的设计。

采用了双风扇散热。

上图中的三颗螺丝告诉大家此机子想从四周下手拆是行不通的。

拆下来的边条,接下来就没什么难度了。

看一下此机子的电源。

质理还是不错的。
