谈谈Surfer与Mapgis图件转换问题陕西省物化探队冯旭辉西安市幸福师北路7号摘要在物化探绘图工作中，S urfer和Mapgis是两个应用比较广泛的常用软件，两种格式图件相互转换是经常遇到的问题。
本人根据工作中的一点体会，谈谈S urfer和Mapgis图件的相互转换问题。
随着全国战略性矿产远景调查的全面开展和煤碳、石油、天然气等能源矿产勘探步伐的加快，地质工作又迎来了一个繁忙的春天。
在物化探图件绘制中，Surfer和Mapgis是两个应用比较广泛的常用软件。
Surfer是由美国Golden Software公司出品，应用比较简捷方便，可满足一般物化探绘图需要；Mapgis是由武汉中地信息工程有限公司出品的国产软件，内容全面，功能强大，是目前物化探绘图常用软件。
在物化探图件绘制中，两个软件经常用到，常常遇到用Surfer 绘制的图件，要求转换为Mapgis格式，或Mapgis图中某些图元，要应用到Surfer图件中。
一、由Surfer格式转换为Mapgis格式：由Surfer格式转换为Mapgis格式，常用的方法是在Surfer中，用‘文件’菜单中的‘输出’子菜单，将Surfer图件输出为AutoCAD 的DXF（*.dxf）格式（见下图）,要主意的是一般情况下，DXF矩形X、Y，与页面矩形X、Y是一致的，并不是图件的实际座标范围（下图左），可将其改为图件的实际座标范围。
如果图件只是由点数据文件、划线文件、网格文件等形成的图件，无手工划的线或增加文字和符号，输出时软件能够自动识别图件的实际座标范围（上图右），对于其它选项，一般取其默认值。
也可以不的把DXF矩形的X、Y改为图件的实际座标范围，在Mapgis中可以通过图形变换解决。
在Surfer 图件输出时，还有一种格式MapInfo交换格式MIF（*.mif），同DXF （*.dxf）格式一样，也可以用，但在使用中发现MIF（*.mif）转换的Mapgis点线文件对应不太好。
1、Surfer软件与遥感，GIS软件之间格式的转换步骤：surfer软件，单击Open菜单，选择Radial Basis Function.grd文件单击File菜单，选择save as , 观察其surfer能转换的不同格式，如下列图所示：2、与Envi，Erdas软件之间格式的转换步骤：在ENVI软件格式的转换在Erdas软件翻开，必须借助Envi软件的转换在ENVI4.0软件中翻开该转换后的Radial Basis Function.ers文件，如下列图3.1所示：图3.1在ENVI4.0软件中进展格式转换，点击File→Save File as→ERDAS IMAGINE,如图4.1所示：图4.1设置参数和输出路径,如图5.1所示：图5.1在ERADAS中翻开该文件，如图6.1所示：图6.13、ArcMap格式的转换上述在ERDAS翻开成功的数据，可以直接加载到ArcMap中surfer的栅格图和其他GIS软件栅格图的转换〔1〕在ArcGIS中，选择arctoolbox—>conversion tools —>From Raster —> Raster to ASCII把Arcgis的grid数据输出为ASCII码格式；……surfer的grid文件格式为：DSAAncols nrowsxmin xmaxymin ymaxzmin zmaxz11 z21 z31…〔2〕利用记事本翻开Arcgis的ASCII文件编辑，将头文件修改为surfer grid的头文件，具体步骤：在第一行插入DSAA；在第二行输入列数和行数；在第三行输入x的最小和最大值。
Xmin=Xllcorner，Xmax=Xmin+〔cellsize*〔Ncols-1〕〕；在第四行输入y的最小和最大值。
Ymin=Yllcorner，Ymax=Ymin+〔cellsize*〔Nrows-1〕〕；在第五行输入z的最小和最大值。
Surfer图件转换成MapGIS图件的方法刘宜;周浩【摘要】There are always some deviations in the conversion process of Surfer picture format to Mapgis picture format with different softwares. In order to convert the graphics more accurately, less biased from the Surfer into MapGIS, this conversion process need a complex process. Here is a method to solve this problem, and enhance the effectiveness and efficiency of MapGIS map production.%将Surfer的图件转换成MapGIS图件,由于不同的软件在转换过程中总有一些偏差,为了使转换出的图形更精确、更少有人为偏见,因此转换过程是一个比较复杂的过程.这里介绍其中一种方法来解决这个问题,以提高MapGIS图件的制作效果和效率.【期刊名称】《矿产勘查》【年(卷),期】2011(002)005【总页数】4页(P612-615)【关键词】Surfer;MapGIS;图件转换【作者】刘宜;周浩【作者单位】中色地科矿产勘查股份有限公司,北京 100012;中色地科矿产勘查股份有限公司,北京 100012【正文语种】中文【中图分类】P623.60 前言在地质与地球物理研究工作中，为开展多学科、多途径的地质学科综合研究，大多都要运用地质图来表达其研究成果。
计算机的制图软件多种多样，各种软件都有自己特有的优点，比如Surfer软件处理功能强大，占用资源较小，实用性强，图形颜色比较鲜艳，广泛用于物化探资料处理及图件制作。

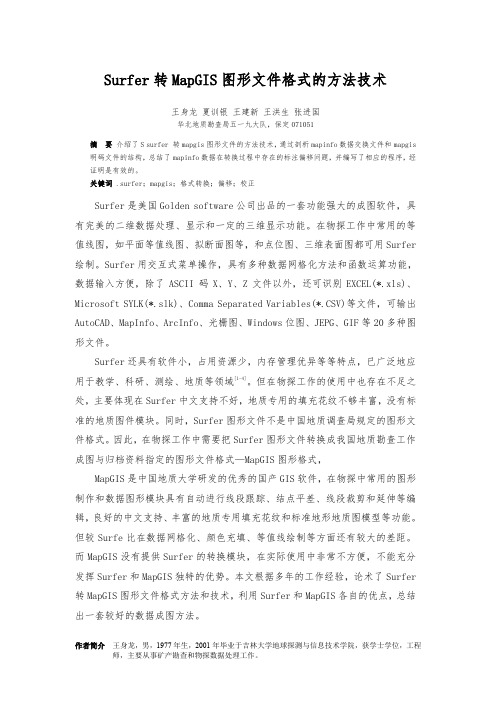

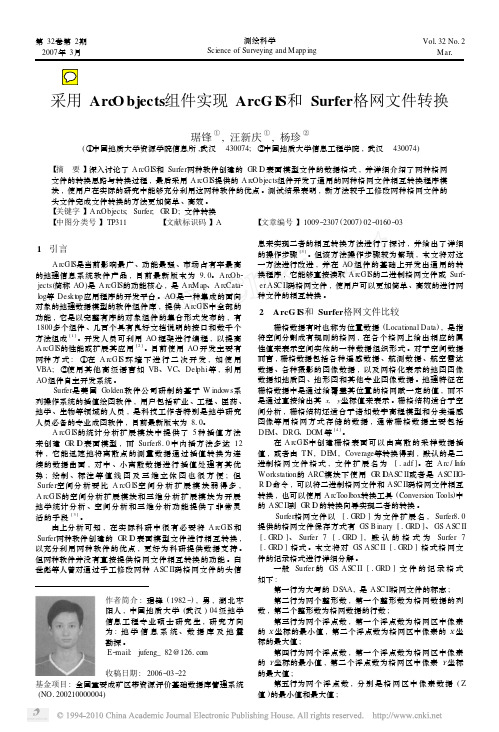

第32卷第2期2007年3月测绘科学Science of Surveying and M app ingVol 132No 12Mar 1作者简介:琚锋(1982Ο),男,湖北枣阳人,中国地质大学(武汉)04级地学信息工程专业硕士研究生,研究方向为:地学信息系统、数据库及地震勘探。
E Οmail:jufeng_82@1261com收稿日期:2006Ο03Ο22基金项目:全国重要成矿区带资源评价基础数据库管理系统(NO 1200210000004)采用Arc O bjects 组件实现ArcG I S 和Surfer 格网文件转换琚锋①,汪新庆①,杨珍②(①中国地质大学资源学院信息所,武汉 430074;②中国地质大学信息工程学院,武汉 430074)【摘 要】深入讨论了A rcGI S 和Surfer 两种软件创建的GR I D 表面模型文件的数据格式,并详细介绍了两种格网文件的转换思路与转换过程,最后采用A rcGI S 提供的A rc Objects 组件开发了通用的两种格网文件相互转换程序模块,使用户在实际的研究中能够充分利用这两种软件的优点。
测试结果表明,新方法较手工修改两种格网文件的头文件完成文件转换的方法更加简单、高效。
【关键字】A rc Objects;Surfer;GR I D ;文件转换【中图分类号】TP311 【文献标识码】A 【文章编号】1009Ο2307(2007)02Ο0160Ο031 引言A rcGI S 是当前影响最广、功能最强、市场占有率最高的地理信息系统软件产品,目前最新版本为910。
A rc Ob 2jects (简称AO )是A rcGI S 的功能核心,是A rc Map 、A rcCata 2l og 等Deskt op 应用程序的开发平台。
AO 是一种集成的面向对象的地理数据模型的软件组件库,提供A rcGI S 中全部的功能,它是以完整有序的对象组件的集合形式发布的,有1800多个组件、几百个具有良好文档说明的接口和数千个方法组成[1]。
由SuperMap GIS向ArcGIS数据转换方法探讨常素玲【摘要】林地保护利用规划和落界调查系统是山西省林业调查规划院和山西省测绘局在利用超图软件平台开发的具有完全自主知识产权的系统.笔者通过介绍SuperMap GIS和ArcGIS的数据格式,指出了2种数据格式在转换中存在的问题,从数据格式转换的实施方案和ArcGIS软件下对数据加载坐标系及拓扑处理等方面介绍了数据格式转换的关键技术,旨在为数字林业工作提供参考依据.【期刊名称】《山西林业科技》【年(卷),期】2015(044)001【总页数】2页(P33-34)【关键词】SuperMap GIS;ArcGIS;数据转换;数据格式【作者】常素玲【作者单位】山西省关帝山国有林管理局,山西文水032109【正文语种】中文【中图分类】P208Key words： SuperMap GIS; ArcGIS; Data transformation; Data format SuperMap GIS和ArcGIS在山西省集体林权制度改革(简称林改)、山西省县级林地保护利用(简称林保)、山西省森林资源连续清查、山西省数字生态应用中都拥有庞大的用户群体，而两者又有各自的数据格式。
ArcGIS是美国环境系统研究所(ESRI)开发的旗舰产品，对空间数据的支持很强，是我国GIS行业最常用的软件。
很多用户选择在SuperMap GIS下统计汇总，然后转入ArcGIS中制图，建立数据库。
其中Arcinfo Coverage，Arcinfo和ArcView Shape是一种数据交换格式，用于不同平台之间的数据转换。
林地保护利用规划和落界调查系统是山西省林业调查规划院和山西省测绘局在利用超图软件平台开发的具有完全自主知识产权的系统，其强大的数据采集和地图编辑功能吸引了越来越多的用户，但其在空间数据库的支持方面一直不太理想。
因此，实现2种数据的共享是很有必要的。
1 数据格式介绍SuperMap GIS和ArcGIS的标准数据格式分为点、线、面3种类型，林保和林改的数据保存在custom.sdd和custom.sdb文件下。
surfer9 与Arcgis 生成等值线和等值面的步骤如下： 1.准备surfer 用的Book1.dat 文件，格式如下： "x" "y" "z" 116.471992 40.809975 232 116.335556 40.700542 1235 116.541626 40.713333 214 116.73349 40.798607 566 2.在surfer 中，选择Grid->data 菜单，打开book1.dat 文件，单击ok 生成book1.grd 文件 3.在surfer 中，选择file->open 菜单，打开book1.grd 文件，然后选择File->save as ,保存为 book1.dem 4.在Arcgis 中打开book1.dem文件，用spatial anylyst->surface anylisys->contour 工具在弹出的对话框中，等高线间隔填50（根据你的数据定）基高-50，确定生成contour.shp 5.用你准备好的区域的边界去剪切此等高线层，生成contour_clip.shp,见下图1。
6.用feature to point 工具生成contour_Clip_FeatureToPoint.shp(为生成等值面做准备） 7. 用 feature to polygon 工具，选择区域图层和 contour_clip.shp ，lable layer 选contour_Clip_FeatureToPoint.shp 生成等值面，注意如果区域图层和 contour_clip.shp 没有相交，要用buffer 工具向内（-0.005）生成新的区域，然后在用feature to polygon 工具,结果如图2 所示以上步骤生成的等值线和等值面带属性，光滑，可谓完美。
Arcgis 与Surfer 格网文件的相互转化---利用Surfer8.0制作滑坡表面图
制作步骤：
（1）首先是利用Arcgis ---Conversion Tools---From Raster---Raster to ASCII---保存成为TXT格式文件。
如
下图所示，通常包含TXT文件和Prj文件。
（2）打开生成的TXT文件，将前6行内容进行替换处理。
行数和列数为1004和398，左下角的坐标点（X,Y）分别为（339820.543，2990246.8995），网格大小5m（如果做滑坡前后对比的话，最好是网格大小统一）。
并由划分的网格数目，计算出右上角坐标，即X和Y的取值范围。
Z在不确定值的情况下，可以根据数值给出大致区间。
如下如所示。
将修改完成的TXT文件保存后缀名为.grd的文件。
（a）TXT文件内容（b）修改完成的grd文件内容
（3）打开Surfer 8.0软件（汉化版），在网格—转换—打开刚才的文件，在弹出的对话框中命名和更改文件位置。
然后，点击网格—提取—打开1.grd文件，在弹
出的对话框中，操作（镜像Y），保存文件格式为第二种。
最好在Surfer界—
地图—表面图—打开2.grd文件，即可生成三维表面图。
格网数据交换格式如何转换到SuperMap的数据源中(1)前天有个好朋友，从他客户那里拷了一些DEM数据（文件名后缀为.dem），据说他的用户希望能把这个DE M数据转换为EOO，但是不知道怎么转。
我拿到这个数据后，先简单地通过SuperMap Deskpro新建数据源，导入数据集（SuperMap中直接支持DEM数据文件的导入）,可是导入失败。
直觉告诉我，应该是此dem文件中记录的是非SuperMap支持的那种dem格式信息。
我试着用记事本打开这个dem文件，还好，这个文件是明码格式的，而且存储比较规范，大概格式如下NSDTF-DEM1.0M0.0000000.00000039512435.0000002743120.0000005.0000005.0000009851328100我以前也没看到过这种数据，不过见过ArcInfo的Grid交换数据文件，经验告诉我39512435.00 0000，2743120.000000信息为栅格数据的左上角（或者左下角）坐标；5.0为分辨率；985和1328应该为这个DEM数据的行列数，上网搜索了一下NSDTF-DEM，找到了包含NSDTF-DEM的相关介绍，原来这是格网数据交换格式文件，而且是国际标准的，果然跟我上面的判断一样，而且明确了具体的含义，这里我列出来有兴趣的可以详细看一下：DataMark--------中国地球空间数据交换格式-格网数据交换格式(CNSDTF-RAS或CNSDTF-DEM)的标志。
基本部分，不可缺省。
Version--------该空间数据交换格式的版本号,如1.0。
基本部分，不可缺省。
Unit--------坐标单位,K表示公里,M表示米,D表示以度为单位的经纬度,S表示以度分秒表示的经纬度(此时坐标格式为DDDMMSS.SSSS, DDD为度, MM为分, SS.SSSS为秒)。
基本部分，不可缺省。
Alpha--------方向角。
