图片在arcgis中加图框和经纬网格

1、打开所有文档，包括出图的掩膜文件。

2、设置好出图比例尺和页面大小。

3、在出图范围外画框，在Drawing-draw a rectangle,右键-属性-设置内图廓的宽度为0.5mm，size and position 设置左下角距离页边距的距离大于1cm,如设置为1.5cm,然后调整图框的范围、大小4、点击data Frame图框，右键-属性-设置外图廓（副图廓宽度）Frame-设宽度为1个象元，设置距离，因为rectangle 为1.5厘米，则设置为size and position 为0.7厘米.设置好左下角的位置后，最好先把标尺线标出，调整data Frame四个角的位置。

5、Data frame-右键-属性-grid-加公里格网和标注，点击grid属性-labels-label style-fomat:选择corner label,字体宋体，大小3mm,加黑，点击Additional Properties-选择宋体，大小2mm，加黑，Digits-Number of principal digits-选择2，Number of base digits-选择4，Strings不填。

6、Data frame-右键-属性-grid-将公里格网设成无色，将标注转成-Convert To Graphics,再新建一个公里格网，只有线，不标注公里值。

将装换过来的标注，点击移动位置，当需个别调整时，ungroup，再点击个别标注调整。

7、标注经纬度：Data frame-右键-属性-grid-new grid-只标注经纬度短线，2mm长，1个象元宽，在经纬度短线外再加一个图框，rectangle-为外图框的主图廓，线宽1mm,距离副图廓2mm，借助于标尺线画主图廓。

8、内图廓四角延长线的经纬度标注：用画图工具，画线工具在内图廓的四角画延长线，与经纬度的线型一致。

首先将data Frame 的单位设为经纬度坐标，查出内图廓四角的经纬坐标，再设回到原来的单位米，用画图工具的text工具标注四角经纬度坐标。

ArcGIS地图制图教程—超详细【值得推荐】参加⼯作，除了平时出差，⼤部分时间都在使⽤ArcGIS处理数据、制图，在此，先将⼀些制图的⼩⼼得撰写出来，希望能与各位共同交流。

1 数据准备：点、线、⾯等⽮量数据、栅格数据的准备等（下⼀更会详细介绍数据处理等⽅⾯的内容）；2 加载数据：打开ArcGIS软件，加载需要出图的数据，如下图1：加载了新疆北疆地区的栅格数据、⼀些县市、主要居民点位置⽮量数据（数据来源：国家基础地理信息库）；图13 数据渲染：数据加载完成之后，如果只是以这种形式去制图，很不美观，因此，在此之前需要对数据进⾏渲染。

双击左侧图层列表中红⾊框内的渲染图符号，如图2左；出现如图2右，在弹出的图符号设置的对话框内，可以选择图符号的样式、⼤⼩、颜⾊等信息；图2如果只对点、线、⾯数据进⾏统⼀图符号渲染，就可以基本按上述思路去设置，栅格数据渲染更加简单，单击现有渲染图符号，进⾏颜⾊条带选择就OK了。

但在此处提⼀下：（1）如果需要根据某些县市名称不同，⽽对点、线、⾯进⾏不同符号渲染，则应选中图层，右键属性“Properties”，点击“Symbology”选项卡，然⽽点击“Categories”，在右侧Value Field选择分类显⽰的字段，之后下⾯Add All Values，就会以不同颜⾊来渲染不同要素，见图3；图3（2）如果需要对每个要素进⾏标注，则在图3界⾯中点击Labels选项卡(图4)，左上⾓蓝⾊框内的单选框⼀定要打√，否则不显⽰标注；下⾯红⾊框内的Label Field为需要标注的字段，本⽂以标注名称为例；Text Symbol可以设置标注的字体样式、⼤⼩、颜⾊等；图4地图渲染⽅式众多，写的就是⼀些常⽤的，多⽤⼀⽤，多去尝试下，就知道咋回事了，要知道“软件是经得起折腾的！”，更多⼲货敬请关注：GIS前沿下⾯是渲染过后的地图显⽰，见图5。

图54 地图制图啰嗦了这么久，到主题了~~~单击菜单“View——Layout View”，或者点击图5中红⾊框内的快捷按钮，都可以切换到地图制图模块（图6）；图64.1 制图纸张的设置单击菜单“File——Page and Print Setup”，见图7，图7上⾯的红⾊框内是选择系统⾃带的纸张⼤⼩，下⾯的红⾊框内是⾃定义纸张⼤⼩，这些设置看个⼈制图需求；图74.2 添加地图图件信息地图图件信息包括：指北针、图例、⽐例尺、图名、经纬⽹格、制图⼈、制图单位、制图时间等，其中图名、指北针、图例、⽐例尺、经纬⽹格⼀般是必不可少的图件！4.2.1 添加指北针、⽐例尺单击菜单“Insert——North Arrow”，选择合适的指北针，点击OK就可以将指北针添加到制图区域；或者Insert——Scale bar，选择合适的⽐例尺，点击OK即可。

绘制图框在Drawing工具上选择New Rectangle绘制图框修改图框大小，在图框上右键打开属性Properties我们按要求设置为109（宽）×87.2（高）在Drawing的下拉菜单中使用Convert Graphics To Features（图形转换成要素）工具，将图框保存为shp文件其他不用改动，只要将更改好保存路径和图框的名字单击ok在提示是否将新建的图层打开时，单击“是”从下图可以看到，图框已经制作完成了此时移动图框部分，会发现有多余的图形，是我们之前画的长方形，把图形删除按照图框出图首先设置打印的页面大小在Layers上点选属性Properties在Data Frame Properties对话框中点选Other单击Specify Extent，打开Full Extent对话框，点选Outline of Features，其他不更改，直接OK，也就是按照图框出图Layout出图在地图左下角，点选Layout调整内框的大小我们这里将内框拉的和外框一样大在图上右键，点选Full Extent这样内框中显示的就只有制作图框范围内的地图了接下来就单独打开道路图层，出一张EPS，水…..其他要素一样分别出图打开Adobe Photoshop CS5软件，打开其中一个EPS文件，这里我们最先打开边界.eps文件按要求将图像分辨率设为200，模式选为RGB颜色，确定从而得到边界的栅格图接下来，打开第二个eps文件，同样设置分辨率200，模式为RGB颜色，这样就打开两个文件，接下来要将国土这个图层复制到边界图层去在国土.eps文件，右键单击图层1，点复制图层将图层命名为国土，目标的文档中，选择边界20130710.eps，确定将打开的国土.eps关掉，在边界20130710.eps文件的图层那，就有了国土这个图层将国土和边界图层上下调换位置，会发现边界显示在国土层上面其他的EPS文件，同理复制到边界20130710.eps文件上。

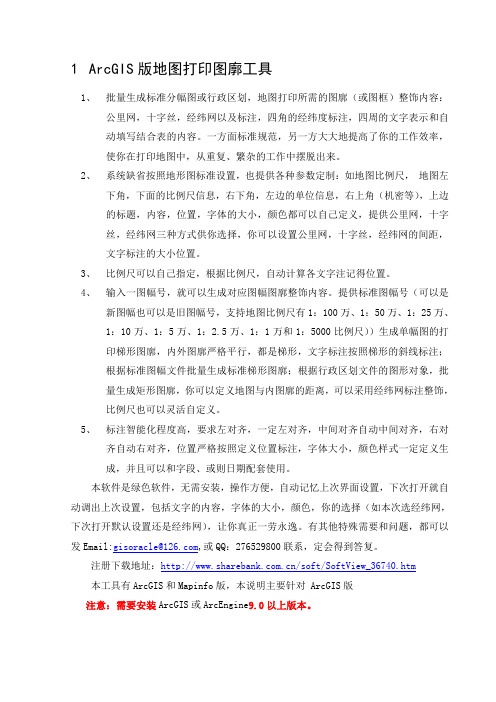

1ArcGIS版地图打印图廓工具1、批量生成标准分幅图或行政区划，地图打印所需的图廓（或图框）整饰内容：公里网，十字丝，经纬网以及标注，四角的经纬度标注，四周的文字表示和自动填写结合表的内容。

一方面标准规范，另一方大大地提高了你的工作效率，使你在打印地图中，从重复、繁杂的工作中摆脱出来。

2、系统缺省按照地形图标准设置，也提供各种参数定制：如地图比例尺，地图左下角，下面的比例尺信息，右下角，左边的单位信息，右上角（机密等），上边的标题，内容，位置，字体的大小，颜色都可以自己定义，提供公里网，十字丝，经纬网三种方式供你选择，你可以设置公里网，十字丝，经纬网的间距，文字标注的大小位置。

3、比例尺可以自己指定，根据比例尺，自动计算各文字注记得位置。

4、输入一图幅号，就可以生成对应图幅图廓整饰内容。

提供标准图幅号（可以是新图幅也可以是旧图幅号，支持地图比例尺有1：100万、1：50万、1：25万、1：10万、1：5万、1：2.5万、1：1万和1：5000比例尺））生成单幅图的打印梯形图廓，内外图廓严格平行，都是梯形，文字标注按照梯形的斜线标注；根据标准图幅文件批量生成标准梯形图廓；根据行政区划文件的图形对象，批量生成矩形图廓，你可以定义地图与内图廓的距离，可以采用经纬网标注整饰，比例尺也可以灵活自定义。

5、标注智能化程度高，要求左对齐，一定左对齐，中间对齐自动中间对齐，右对齐自动右对齐，位置严格按照定义位置标注，字体大小，颜色样式一定定义生成，并且可以和字段、或则日期配套使用。

本软件是绿色软件，无需安装，操作方便，自动记忆上次界面设置，下次打开就自动调出上次设置，包括文字的内容，字体的大小，颜色，你的选择（如本次选经纬网，下次打开默认设置还是经纬网），让你真正一劳永逸。

有其他特殊需要和问题，都可以发Email:gisoracle@,或QQ：276529800联系，定会得到答复。

注册下载地址：/soft/SoftView_36740.htm本工具有ArcGIS和Mapinfo版，本说明主要针对 ArcGIS版注意：需要安装ArcGIS或ArcEngine9.0以上版本。

ArcGIS栅格数据tif或jpg增加坐标系ArcGIS栅格数据tif或jpg增加坐标系为TIF、JPG影像文件添加坐标系统对于没有坐标系的Tif或者jpg格式图片等，要正确加载到ArcGIS 中需要为图片添加坐标，以下是添加坐标的方法。

（示例数据为WGS84 经纬度坐标）1、需要知道栅格图片的分辨率，右键查看图片属性，在详细页面中能够看到图片的分辨率，也就是X方向像素数numX，Y方向像素数numY。

（示例数据：numX=7200，numY=3600）2、明确栅格图片左上角坐标（minX，maxY），右上角坐标（maxX，maxY），右下角坐标（maxX，minY），左下角坐标（minX，minY）。

（示例中minX=-180，maxX=180，maxY=90，minY=-90）3、在tif或jpg图片的目录下新建TXT文本文档，将文件名改为与图片相同，扩展名改为tfw（TIF图片），（JPG要改为jgw）。

*.tfw文件的后缀是TIFF World File缩写，文件中包含了TIFF文件的空间参考（spatial reference）数据。

4、用记事本打开扩展名为*.jgw或*.tfw的文件，在其中输入下列五行数字：A=X方向上的像素分辨率D=平移系统B=旋转系统E=Y方向上的像素分辨素C=栅格地图左上角像素中心X坐标F=栅格地图左上角像素中心Y坐标其中：A=（maxX –minX）/numX；D、B一般默认为0；E=（minY – maxY）/numY；C=minx- A/2；F=maxY- E/25、最终tfw或jgw文件如下：0.050.00000000000.0000000000-0.05-179.97589.975在ArcGIS里面就可以加载这个影像文件了，带有坐标但不含坐标系统，需要重新指定影像文件的坐标系统为WGS84坐标系即可。

6、特别强调tif文件只在原有tif文件没有被ArcGIS软件打开处理过，不内置坐标系统的才起作用，一旦修改过那在更改tfw文件则不再起作用，可以用Photoshop重新打开存储一下即可清空内置坐标系统。

第004篇：ArcGIS中制作一张图中有多个图框（一幅多图）
的方法
很多时候，我们制作研究区图，想要一种效果是：标注研究区在市的位置、市在省的位置、省在全国的位置，并将这三张图放一张图里。

PS的方法，可以说是曲线救国吧，但最好还是用ArcGIS图框的方法来解决，避免返工不方便。

老阿姨好久不制图了，快全忘干净了，重新捡起来捡起来……另外：这是一个无图说明文档哈哈哈哈哈哈！
具体操作方法：
（1）打开ArcGIS，新建空白地图文档。

（2）菜单栏的Insert选项卡——Data Frame。

根据自己需要制作的地图幅数，插入Data Frame。

（3）我随机，插入两个Data Frame。

然后切换数据视图到布局视图。

可以看到一张出图纸上，有两个框子，一大一小。

其实这里是三个框子：yer框；2.New Data Frame框；3.New Data Frame2框。

因为插入的Data Frame大小是默认的，所以两个Data Frame框乍一开始是重叠着的，手动可以挪开，避免重叠着乱乱看不清楚。

（4）插入数据框以后，就要开始拖入数据或添加数据开始制图了。

这时候，想在哪个数据框里添加数据，就要先在布局视图单击选中一下这个框。

同时，可同步在Table Of Contents中查看当前激活的是哪个数据框。

（5）然后，你就愉快的制图吧。

总结陈词：插框、选中、添数据、分别调整渲染效果。

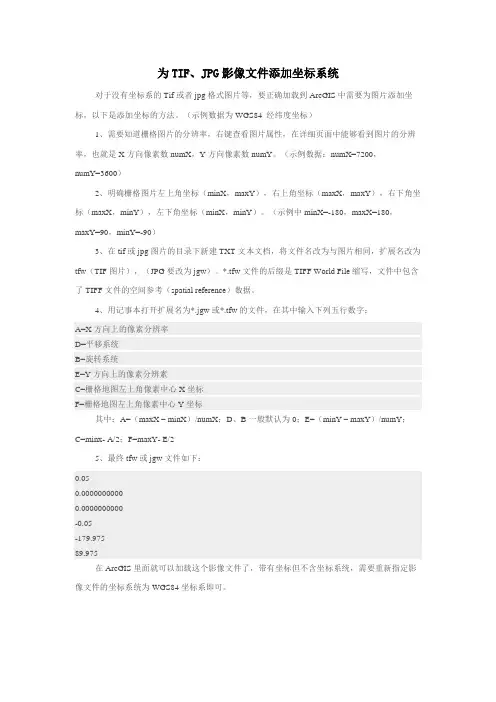

为TIF、JPG影像文件添加坐标系统对于没有坐标系的Tif或者jpg格式图片等，要正确加载到ArcGIS中需要为图片添加坐标，以下是添加坐标的方法。

（示例数据为WGS84 经纬度坐标）1、需要知道栅格图片的分辨率，右键查看图片属性，在详细页面中能够看到图片的分辨率，也就是X方向像素数numX，Y方向像素数numY。

（示例数据：numX=7200，numY=3600）2、明确栅格图片左上角坐标（minX，maxY），右上角坐标（maxX，maxY），右下角坐标（maxX，minY），左下角坐标（minX，minY）。

（示例中minX=-180，maxX=180，maxY=90，minY=-90）3、在tif或jpg图片的目录下新建TXT文本文档，将文件名改为与图片相同，扩展名改为tfw（TIF图片），（JPG要改为jgw）。

*.tfw文件的后缀是TIFF World File缩写，文件中包含了TIFF文件的空间参考（spatial reference）数据。

4、用记事本打开扩展名为*.jgw或*.tfw的文件，在其中输入下列五行数字：A=X方向上的像素分辨率D=平移系统B=旋转系统E=Y方向上的像素分辨素C=栅格地图左上角像素中心X坐标F=栅格地图左上角像素中心Y坐标其中：A=（maxX – minX）/numX；D、B一般默认为0；E=（minY – maxY）/numY；C=minx- A/2；F=maxY- E/25、最终tfw或jgw文件如下：0.050.00000000000.0000000000-0.05-179.97589.975在ArcGIS里面就可以加载这个影像文件了，带有坐标但不含坐标系统，需要重新指定影像文件的坐标系统为WGS84坐标系即可。

6、特别强调tif文件只在原有tif文件没有被ArcGIS软件打开处理过，不内置坐标系统的才起作用，一旦修改过那在更改tfw文件则不再起作用，可以用Photoshop重新打开存储一下即可清空内置坐标系统。

Mapgis图框的生成
第一步：对于需要生成标准图框并进行校对的地图，我们首先要做到的是寻找并记下该图的经、纬度。

1、打开MAPGIS→图形处理→输入编辑。

2、在随后弹出的3个对话框中单击“确定”按钮即可。

4、在新建好工程编辑区中的空白处单击鼠标左键一下。

然后装入光栅文件。

找到需要生成图框的光栅文件，点击“打开”按钮。

栅文件左下角的一块区域（本图的经纬度在那里）。

左下角：
右上角：
第二步：收集到了所需资料，开始生成标准图框。

1、打开MAPGIS→实用服务→投影变换。

2、点击菜单栏上的“系列标准图框”→生成土地利用图框。

3、在弹出的“1：1万图框”对话框中依次键入“起点纬度”（左下角）数值、“起点经度”（右上角）数值（二者均在第一步中所得），图框模式改为实线经纬网，比例尺为1:500000，椭球参数为北京54坐标，投影6度分带，投影为高斯投影，再点击下一步。

出现如下图框，在右侧图框参数的选项中选取如下图所示四个打钩：
直接点下一步：
出现如下图框：点击重置图幅号，并修改存放文件的文件名，点击完成
即出现：
点文件下的保存文件。

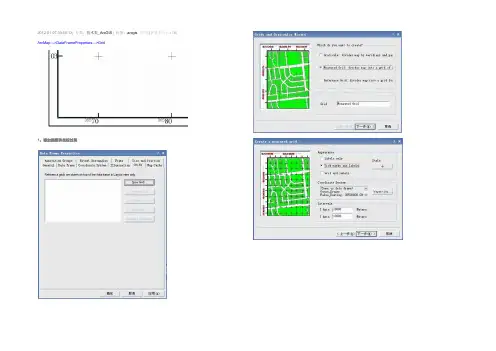

2012-01-07 09:55:13| 分类：技术类_ArcGIS | 标签：arcgis |举报|字号大中小订阅ArcMap—>DataFrameProperties—>Grid1、添加图框和坐标过程2、图廓属性设置设置图廓轴线：BorderProperties可以简单设置SimpleBorder和Calibrated（校准）Border两种样式。

设置标签：VerticalLabel可以将左右两侧图廓标签垂直放置。

设置图幅中坐标轴样式：选择坐标系：设置坐标起始点和间隔： 3、设置坐标标签坐标标签有Formatted 、MixedFont 和CornerLabel 三种样式：Formatted ：可以简单设置坐标的数字格式。

MixedFont ：可以设置坐标分组格式，实现分带号和公里网值的格式化显示。

CornerLabel ：在4个直角上显示经纬度、单位等后缀信息，同时实现格式化显示坐标。

若坐标格式不符要求，可以新建时设置Storeasastaticgraphicthatcanbeedited存储为图形，然后选中后进行Ungroup，对要素进行格式化设置。

其中，图框四角经纬度坐标通过设置Layers—>Properties—>General—>Units—>Display （DegreeMinutesSeconds）后读取，通过Text添加坐标。

如何设置多个图框？选中数据框，Insert—>Neatline（图廓线）—>Placement—>选中Placearoundselectedelement（s）和Createseparateneatlineelement，重复这一步骤可以设置多个图框。

如何设置装饰花边？可以通过设置线性来实现，Insert—>Neatline（图廓线）—>Border—>ChangeSymbol—>Properties—>Type—>MarkerLineSymbol—>MarkerLine—>Symbol—>Properties—>Type—>PictureMarkerSymbol，选择装饰图案即可。

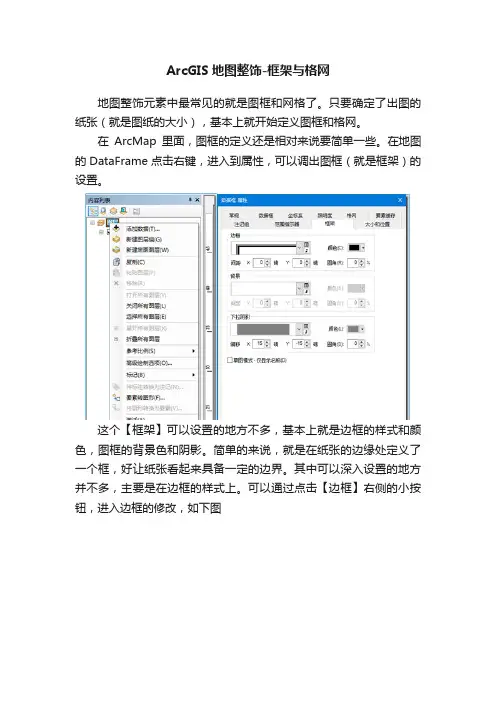

ArcGIS地图整饰-框架与格网地图整饰元素中最常见的就是图框和网格了。

只要确定了出图的纸张（就是图纸的大小），基本上就开始定义图框和格网。

在ArcMap里面，图框的定义还是相对来说要简单一些。

在地图的DataFrame点击右键，进入到属性，可以调出图框（就是框架）的设置。

这个【框架】可以设置的地方不多，基本上就是边框的样式和颜色，图框的背景色和阴影。

简单的来说，就是在纸张的边缘处定义了一个框，好让纸张看起来具备一定的边界。

其中可以深入设置的地方并不多，主要是在边框的样式上。

可以通过点击【边框】右侧的小按钮，进入边框的修改，如下图而边框的样式，不外乎就是符号的修改，点击这个【更改符号】的按钮，跳进去的就是线符号的编辑了。

如下图如果想深入定制边框，那就需要对线符号的制作相当的熟悉才行。

与图框联系得比较紧密的就是格网了，格网的意义在于表明出图区域所在的地理位置（一般都是使用经纬度来显示，当然也有使用标号值的）。

在ArcGIS里面，格网的创建也是比较简单，直接切换到【格网】标签页，可以通过其向导方式进行创建。

通过点击【新建格网】，可以创建为地图创建一个格网，ArcGIS 提供三种格网可以选择。

分别是经纬网、方里格网和参考格网。

如下图所示前面两种还算是比较好理解，就是地图学上传统的名词，最后一个【参考格网】，就是创建一个基于自定义行列号的网格，形象点就是在地图上放叠加一个具有透明背景的excel表格。

由于都是通过向导的方式来设置，基本上都是大同小异，这里主要介绍最常用的经纬网。

ArcGIS的格网设计向导其实是可以忽略的，一路点击下一步直到完成，可以在后期进行一些细致的调整。

后期可以选择某个格网，在【属性】中进行修改。

如下图从这个属性中可以看到其可以进行设置的地方有轴、内部标注、标注、线、绘制影线以及间隔。

轴：就是边框所带的刻度，看起来就像在边框处加入一把尺子，其中【主刻度】就是根据经纬网的间隔定下来的大的刻度，相当于尺子按照每厘米放一个很长的竖线刻度，【分刻度】就是将主刻度间距分成若干等分，相当于尺子的毫米。

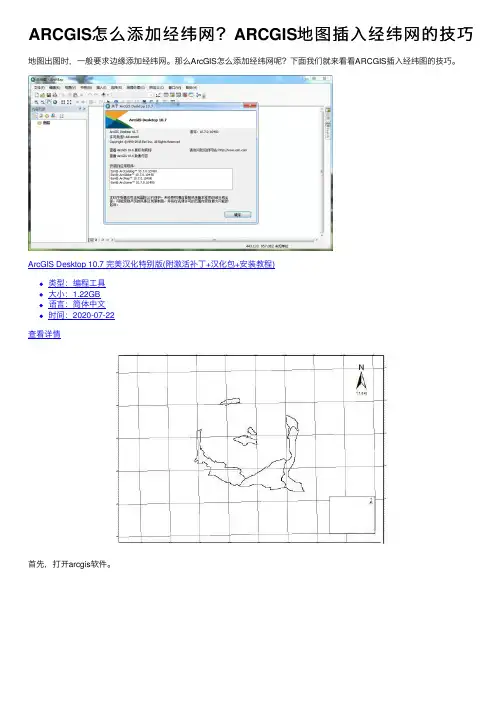

如何使用ArcGIS添加经纬网
ArcGIS产品线为用户提供一个可伸缩的，全面的GIS平台。

ArcObjects包含了许多的可编程组件，从细粒度的对象（例如单个的几何对象）到粗粒度的对象（例如与现有ArcMap文档交互的地图对象）涉及面极广，这些对象为开发者集成了全面的GIS功能。

步骤
第一步：下载矢量地图
打开水经注万能地图下载器，框选下载需要的地图并导出为tif格式（图1）。

图1
第二步：加载数据
打开ArcMap，点击“文件”→“添加数据”→“添加数据”，将下载的电子地图加载进去（图2）。

图2
第三步：新建经纬网格
在“图层”上点击右键，选择“属性”（图3），在弹出的“数据框属性”对话框内点击“新建格网”（图4），在弹出的“格网和经纬网向导”对话框选择经纬网（图5），接下来按照提示一步步设置网格刻度显示方式，网格的间距等
参数即可完成经纬网格的制作（图6）。

图3
图4
图5
图6 结语
到此就完成了使用ArcGIS对水经注万能地图下载器下载的电子地图添加经纬网格，需要注意的是要切换到布局视图（默认的是数据视图）才可以看到经纬网格，后续的话只需要导出即可完成整幅图的制作，有兴趣的朋友可以使用水经注万能地图下载器和ArcGIS试试。

地图添加坐标网格
数据：河北省一月各地的均温。

工具：ArcGIS 10.0。

步骤：ArcMap提供了三种坐标网格模式：用于小比例尺的地图的经纬线格网、用于中比例尺地图的投影坐标格网（公里格网）、用于大比例尺地图的索引参考格网。

本地图用中比例尺地图投影坐标格网（公里格网）。

（1）在需要放置地理坐标格网的数据框架上点击右键，打开Properties 对话框，进入Grids选项卡（图1）。

图表 1 图表 2
（2）单击New Grid按钮，启用坐标网格绘制向导（Grids and Graticules Wizard）（图2）。

（3）选择Graticule：divides map by meridians and parallels 单选框，在Grid文本框中输入坐标格网名称。

（4）跟随向导，单击下一步按钮，依次对经纬网格的外观样式（Appearance）、经纬线格网的间隔（Intervals）、格网标注线
和标注字体（Axes and labels对话框）、是否加绘格网外的轮廓
线（Graticule border）、经纬格网是否随着数据框变化而更新
（Graticule properties）等进行一系列设置。

图表 3 图表 4
图表 5
（5）单击完成经纬网的设置，返回Praperties 对话框，所建立格网文件显示在列表中，点击确定按钮，经纬线坐标格网出现在版面视图。

Layout View视图中的数据框架。

图表6
（6）最后输出结果如图
图表7。

ArcGIS格网和经纬网使用指南GIS空间站整理发布更多资源请访问格网是由间隔均匀的水平线和垂直线组成的网络，用于在地图上识别各个位置。

例如，通过选择参考格网类型可放置一个格网，从而为某地图划分出指定数量的行和列。

通常，参考格网的行标注和列标注可用于识别地图索引中所列的各个位置。

下方是一幅划分为五行（1 至5）五列（A 至E）的地图：通过格网您还可以使用投影到地图上的坐标显示测得的位置。

要显示方里格网共有多种方式。

例如，下方地图通过军事格网参考系(MGRS) 描绘10,000 米格网：经纬网则由表示地球上纬度的平行线和表示经度的子午线组成。

经纬网可用于通过地理坐标（经纬度）显示位置。

下方是一幅欧洲地图，地图中显示的是以 5 度的纬度和10 度的经度进行划分的经纬网：还可通过将格网和经纬网加以结合在同一地图中显示多个坐标系。

例如，您可能希望使用方里格网来放置通用横轴墨卡托投影(UTM) 格网以及美国国家平面格网。

或者，如下图中的示例所示，您可能希望在将方里格网用于UTM 投影（蓝色）的同时也显示经纬网（黑色）：使用ArcGIS 时可以有哪些选择？在ArcMap 中，您可通过三种方式向地图中添加格网和经纬网：∙格网和经纬网向导∙自定义叠加参考格网∙格网和经纬网图层选择使用哪一种方法取决于对添加到地图中的格网或经纬网的要求。

如果您只注重基本功能（例如更改字体和线符号）而不需要编辑格网线，并且您不需要获得对复杂格网方案的支持（例如跨越UTM 带边界），则使用格网和经纬网向导或创建自定义叠加参考格网比较适合您。

如果是动态地图，即感兴趣区域经常发生变化，那么您应该使用格网和经纬网向导或创建自定义叠加格网。

但如果要为计划进行编辑或方案很复杂的地图（如跨越UTM 带边界或生成非矩形地图）生成格网，则使用格网和经纬网图层更适合。

格网和经纬网向导格网和经纬网向导可通过数据框属性对话框中的格网选项卡获得。

使用该向导，您可向地图中添加多种类型的格网和经纬网，包括经纬网、方里格网和参考格网等。

图⽚在arcgis中加图框和经纬⽹格
利⽤arcgis制作带经纬⽹格图框步骤
需要⽤⾃定义的图像组合制作带经纬⽹格的图像时可以按如下步骤完成
1、通过屏幕截图和photoshop制作如下组合图像，并记录范围较⼤图像的⾓点坐标，以及截图后⽣成的组合图像⾓点坐标（⾏列值的形式）。

作为地图范围较⼤图像的⾓点坐标
40.7690934878774
117.175784562714 120.895340147894
37.0921079237014
0.5
-0.5 722.5
-714.5
2、在arcgis中做地理配准
数据管理⼯具—>扭曲——>设置输⼊图像——>输⼊⾓点坐标对（源控制点是图⽚⾓点⾏列，⽬标控制点是对应点的地理坐标，输⼊是⼀定要⼀⼀对应输⼊4个⾓点）——>设置输出图像——>确定。

3、新建地图⽂档，添加配准后的图像，定义坐标系。

⾄此图像已经有了投影坐标系了。

4、添加经纬⽹格
（1）设置数据框范围，输⼊⾓点坐标
（2）设置打印范围，也就是数据框外侧的框。

（3）设置经纬⽹格1）创建经纬⽹
2）修改经纬⽹参数（4）导出结果为tif 结果
导出。

在MAPGIS里怎样绘制经纬网一、先读取图形的最大和最小经纬度，并记录在纸上。

二、打开MAPGIS→选择“实用服务”→“投影变换”→选择“P 投影转换”→“D绘制投影经纬网：1、在“最小起始经度和最大结束经度”里输入事先读取的经度，然后在“经度线间隔”里输入经线间隔（如15″）；（注：如经度为102°09′00″，输入时就是1020900。

）2、在“最小起始纬度和最大结束纬度”里输入事先读取的纬度，然后在“纬度线间隔”里输入纬线间隔；（注：如纬度为28°13′00″，输入时就是281300。

）3、在“经线点密度和纬线点密度”中的数据改为0；4、选择“绘经纬网”或“绘公里网”选项；5、投影参数：①坐标系类型：选择“投影平面直角”②椭球参数：选择“北京54”或“西安80坐标”③比例尺分母：输入你所投影的比例尺分母④坐标单位：选择“毫米”⑤投影带类型：选择6度、3度或任意（比例尺小于5万用6度带，大于5万用3度带）⑥投影带序号：输入投影所在的带号，此时投影中心点经度自动切换且不可更改。

6、角度单位（经纬度单位设置）：①坐标系类型：选择“地理坐标系”②椭球参数：选择“北京54”③坐标单位：选择“DDDMMSS.SS”7、设置“线参数”和“点参数”，但无需要就保持默认。

8、检查一切都设置完成，就点确定，然后将其保存在相应位置。

（注：在保存对话筐里的三个文件都要选中，保存时并更改名字，以便查找）三、打开MAPGIS，新建工程时选择“从文件导入”，任意选择一个文件即可。

此步骤是将用户坐标系改为投影的坐标系。

在目录树右键“添加项目”，添加投影的点、线、面文件。
