X射线的基本原理X射线是一种电磁波，具有波长较短和频率较高的特点。
它具有很强的穿透力和能量，并广泛应用于医学、材料研究、安全检查等领域。
X射线的基本原理可以总结为以下几个方面：1.X射线的产生原理：X射线的产生依赖于X射线管。
X射线管由阴极和阳极组成，阴极通过电子加速器加速电子，使其能量增加，然后瞬间击中阳极。
这个过程中，电子的动能转化为X射线的能量，产生了高能量的X射线。
2.X射线的传播和吸收：X射线具有很强的穿透力，可以通过人体、物体等。
当X射线通过物体时，会与物体中的原子相互作用，有三种主要的相互作用：散射、吸收和透射。
散射是指X射线与物体原子发生碰撞后改变方向，吸收是指X射线能量转移到物体内的原子中，透射是指X射线直接穿透物体。
3.X射线的成像原理：X射线的成像原理基于X射线的透射特性。
当X射线通过人体或物体时，会被不同组织或物质吸收不同程度，形成了透射系数的差异。
通过探测器接收透射的X射线，然后根据透射系数的变化，通过图像处理技术形成具有不同灰度值的X射线影像。
4.X射线的应用：医学上，X射线广泛应用于诊断疾病、骨折、肿瘤等，通过X射线的吸收、散射、透射等特性来观察人体的内部结构。
工业上，X射线可以用于材料的缺陷检测、安全检查等，例如检测机械零件的焊接疵点、铸件中的气孔等。
总体来说，X射线的基本原理是通过X射线管产生高能量的X射线，然后X射线传播和与物体相互作用，形成透射系数的差异，最终通过成像原理形成X射线影像。
这种成像技术在医学和工业领域具有广泛的应用，为疾病诊断和产品质量控制提供了有力的支持。
简述X射线衍射法的基本原理和主要应用1. 基本原理X射线衍射法是一种研究晶体结构的重要方法，它利用X射线的特性进行衍射分析。
其基本原理包括以下几个方面：•布儒斯特定律：X射线在晶体中发生衍射时，入射角、出射角和入射光波长之间满足布儒斯特定律，即$n\\lambda = 2d\\sin\\theta$，其中n为整数，$\\lambda$为X射线的波长，d为晶面间的间距，$\\theta$为入射角或出射角。
•薛定谔方程：晶体中的原子排列形成周期性结构，电子在晶格中运动的波动性质可以用薛定谔方程描述。
X射线被晶体衍射时，其波长与晶体中电子的波动性相互作用，形成了衍射波。
•动态散射理论：根据动态散射理论，晶体中的原子或离子吸收入射的X射线能量，并以球面波的形式发出，与其他原子或离子产生相互干涉，从而形成衍射图样。
2. 主要应用X射线衍射法广泛应用于材料科学、化学、地质学等领域，具有以下主要应用：•晶体结构分析：X射线衍射法可以确定晶体的晶格常数、晶胞角度和晶体中原子的位置，通过分析衍射图样的强度和位置，获得晶体结构的信息。
•材料表征：X射线衍射法可用于分析材料的相变、晶体有序度、晶格缺陷和晶体生长方向等特征。
例如，在合金研究中，可以通过X射线衍射技术鉴定合金中出现的新相和晶格畸变。
•晶体品质评估：通过分析衍射峰的尺寸和宽度，可以评估晶体的品质，包括晶格结构的完整性、晶体中的位错和晶格缺陷等。
•结晶体制备与成分分析：利用X射线衍射法可以研究物质的结晶过程，了解晶体生长的动力学和晶体取向的控制方法。
此外，还可以使用X射线衍射方法对材料中的成分进行分析。
•衍射仪器的研发与改进：X射线衍射法的应用也推动了衍射仪器的研发与改进，包括X射线源、X射线衍射仪和探测器等，提高了测量精度和分辨率。
3. 总结X射线衍射法作为一种非破坏性的分析技术，通过衍射图样的分析，可以获得晶体结构和材料特性的信息。
其基本原理包括布儒斯特定律、薛定谔方程和动态散射理论。
《医学物理学》课件：X射线一、引言医学物理学是物理学在医学领域中的应用，为医学研究和临床实践提供理论支持和实验方法。
X射线作为一种重要的医学成像技术，对于疾病的诊断和治疗具有重要意义。
本课件将详细介绍X射线的基本原理、产生方式、成像原理及其在医学领域的应用。
二、X射线的基本原理1.X射线的发现19世纪末，德国物理学家伦琴在实验中发现了X射线。
他发现，当阴极射线管中的电子高速撞击金属靶时，会产生一种穿透力极强的电磁波，即X射线。
2.X射线的特性（1）穿透性：X射线具有很强的穿透能力，可以穿透人体软组织，但无法穿透骨骼和重金属等高密度物质。
（2）荧光效应：X射线照射到某些物质上时，会使这些物质发出荧光，如X射线照射到硫化锌屏上，会发出明亮的蓝光。
（3）感光性：X射线可以激发感光物质，如胶片，产生潜影，从而实现成像。
（4）电离性：X射线具有一定的电离能力，可以使空气分子电离，产生电离效应。
三、X射线的产生1.X射线管X射线管是产生X射线的主要设备，由阴极、阳极和真空玻璃壳组成。
阴极发射电子，阳极接收电子并产生X射线。
阳极通常由钨、钼等高熔点金属制成，以承受高温。
2.X射线发生条件（1）高真空：X射线管内必须保持高真空状态，以避免空气分子对X射线的吸收和散射。
（2）高温阳极：阳极在高速电子撞击下，温度升高，产生X射线。
（3）高速电子流：阴极发射的电子在高压作用下，形成高速电子流，撞击阳极产生X射线。
四、X射线成像原理1.X射线成像X射线成像利用X射线的穿透性和感光性，将X射线透过人体或物体，使感光材料（如胶片）产生潜影，从而实现成像。
2.X射线成像设备（1）X射线摄影（X-rayRadiography）：利用X射线透过人体，使胶片感光，从而获得人体内部结构的影像。
五、X射线在医学领域的应用1.诊断（1）骨折、脱位：X射线成像可以清晰地显示骨骼结构，对骨折、脱位等外伤的诊断具有重要意义。
（2）肺部疾病：X射线成像可以观察肺部病变，如肺炎、肺结核等。
X射线衍射分析原理X射线衍射分析是一种重要的材料表征技术，其原理基于X射线与晶体相互作用时发生的衍射现象。
这种技术可以用来确定物质的结晶结构、晶体畸变、晶粒尺寸、相对结晶取向以及晶体缺陷等信息。
下面我将详细介绍X射线衍射分析的原理。
1.X射线衍射的基本原理X射线是一种电磁波，其波长比可见光短得多，因此它能够穿透晶体射出到另一侧。
当X射线穿过晶体时，会与晶体内的原子相互作用，发生散射。
如果晶体具有周期性排列的原子结构，那么经过散射后的X射线将会发生衍射现象。
2.布拉格衍射原理布拉格衍射原理是X射线衍射分析的基础。
根据布拉格方程，当入射光束与平行晶面之间的入射角等于出射角时，X射线会以构成等边三角形的一系列角度散射出来。
这些出射角对应的散射光将相干地叠加在一起，形成衍射图样。
布拉格方程可以表示为：n·λ = 2d sinθ其中，n为衍射级别，λ为入射X射线的波长，d为晶体面间的距离，θ为入射角。
根据布拉格方程，通过测量入射角和衍射角的大小，可以计算出晶格的间距d。
3.X射线衍射仪器为了进行X射线衍射分析，需要使用特殊的仪器。
其中最常见的是X射线粉末衍射仪（X-ray powder diffraction, XRD）。
它通过将样品制成粉末并均匀散布在载体上，然后用X射线照射样品，测量出射的衍射波，进而得到衍射图案。
X射线衍射仪由X射线管、样品支架、光学系统、检测器和计算机等组成。
X射线管产生X射线，经过光学系统聚焦后通过样品。
样品中的晶体结构会散射入射的X射线，散射波经过光学系统再次聚焦到检测器上，通过检测器的信号可以得到衍射图案。
根据衍射图案，可以通过相关数据分析获得样品的结晶结构和特征。
4.衍射图案分析衍射图案是X射线衍射分析的核心结果。
通过衍射图案的分析，可以获取材料的晶格常数、晶体结构、晶格取向和晶体畸变等信息。
衍射图样的主要特征是峰（peak），峰对应于衍射波的散射角度。
每个峰的位置、强度和形状都包含了样品的结构信息。

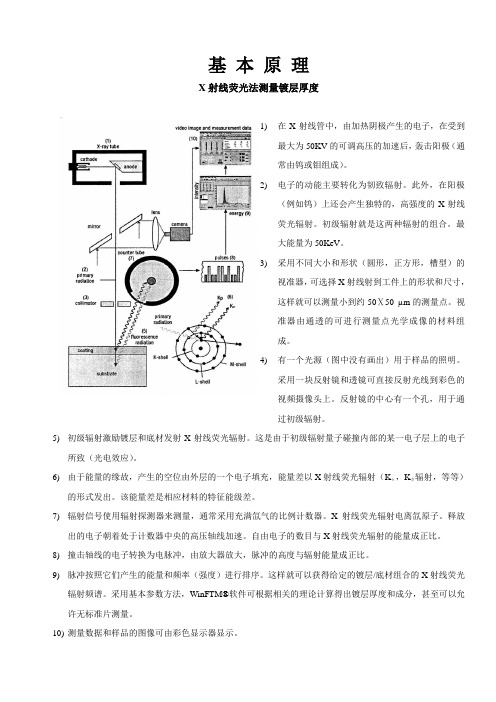

基本原理X射线荧光法测量镀层厚度1)在X射线管中，由加热阴极产生的电子，在受到最大为50KV的可调高压的加速后，轰击阳极（通常由钨或钼组成）。
2)电子的动能主要转化为韧致辐射。
此外，在阳极（例如钨）上还会产生独特的，高强度的X射线荧光辐射。
初级辐射就是这两种辐射的组合。
最大能量为50KeV。
3)采用不同大小和形状（圆形，正方形，槽型）的视准器，可选择X射线射到工件上的形状和尺寸，这样就可以测量小到约50Ⅹ50 µm的测量点。
视准器由通透的可进行测量点光学成像的材料组成。
4)有一个光源（图中没有画出）用于样品的照明。
采用一块反射镜和透镜可直接反射光线到彩色的视频摄像头上。
反射镜的中心有一个孔，用于通过初级辐射。
5)初级辐射激励镀层和底材发射X射线荧光辐射。
这是由于初级辐射量子碰撞内部的某一电子层上的电子所致（光电效应）。
6)由于能量的缘故，产生的空位由外层的一个电子填充，能量差以X射线荧光辐射（Kα，Kβ辐射，等等）的形式发出。
该能量差是相应材料的特征能级差。
7)辐射信号使用辐射探测器来测量，通常采用充满氙气的比例计数器。
X射线荧光辐射电离氙原子。
释放出的电子朝着处于计数器中央的高压轴线加速。
自由电子的数目与X射线荧光辐射的能量成正比。
8)撞击轴线的电子转换为电脉冲，由放大器放大，脉冲的高度与辐射能量成正比。
9)脉冲按照它们产生的能量和频率（强度）进行排序。
这样就可以获得给定的镀层/底材组合的X射线荧光辐射频谱。
采用基本参数方法，WinFTM®软件可根据相关的理论计算得出镀层厚度和成分，甚至可以允许无标准片测量。
10)测量数据和样品的图像可由彩色显示器显示。
简述x线成像基本原理
X射线成像是一种常用的医学诊断工具，其基本原理是利用X射线的穿透性和吸收能力来获取人体内部组织的影像信息。
以下是X射线成像的基本原理：X射线的产生：X射线是通过高能电子与金属靶相互作用而产生的。
在X射线成像中，通常使用X射线发生器产生高能电子，并将其照射到金属靶上。
当高能电子撞击金属靶时，会产生能量较高的X射线。
X射线的穿透和吸收：X射线具有较强的穿透能力，能够穿透人体组织。
不同组织或物质对X射线的吸收能力不同。
骨骼和金属等高密度组织对X射线的吸收能力较大，呈现出较亮的影像；而软组织对X射线的吸收能力较低，呈现出较暗的影像。
检测器和图像处理：X射线穿过人体后，会被放置在透光床上的数字检测器所接收。
检测器将X射线转化为电信号，并传输到计算机中进行处理。
计算机使用特定的算法和图像处理技术对接收到的信号进行处理，生成可视化的影像。
影像显示和解读：经过处理后，X射线成像的结果可以在计算机屏幕上或胶片上进行显示。
医生可以通过观察影像来判断人体内部的组织结构、骨骼情况、器官位置等，并作出相应的诊断和治疗决策。
X射线衍射技术X射线衍射技术是一种应用于材料科学、物理学和化学领域的重要分析方法。
它通过研究材料或化合物对X射线的衍射模式，来确定其晶体结构、晶体参数以及晶体中原子的排列方式。
X射线衍射技术不仅能够揭示物质的微观结构，还可以提供关于晶格应力、晶格畸变以及颗粒尺寸等详细信息。
本文将介绍X射线衍射技术的基本原理、应用领域以及相关仪器。
一、X射线衍射技术基本原理X射线衍射技术的基本原理源于布拉格方程。
布拉格方程表达了入射X射线与晶体晶面间距d、入射角度θ、以及衍射角度2θ之间的关系。
它的数学表达式为：nλ = 2d sinθ其中，n是一个整数，表示衍射过程中的编号，λ是X射线的波长。
通过测量X射线衍射的角度，可以根据布拉格方程计算出晶体晶面间距d，从而推断出晶体的结构特征。
二、X射线衍射技术的应用领域1. 材料科学研究：X射线衍射技术在材料科学中被广泛应用。
它可以帮助研究人员确定金属、陶瓷、玻璃等材料的晶体结构和晶格参数。
通过分析材料的衍射图像，可以评估材料的结晶度、晶体尺寸、晶格畸变以及晶格缺陷等信息，对材料的性能进行优化和改进。
2. 物理学研究：X射线衍射技术在物理学研究中有重要的应用。
例如，通过分析X射线衍射谱，物理学家可以研究晶体中电子行为、电子结构以及电子的自旋轨道耦合等性质。
这些信息对于理解材料的电学、磁学和光学性质具有重要意义。
3. 化学分析：X射线衍射技术也被广泛应用于化学分析领域。
通过对化合物的X射线衍射图谱进行定量分析，可以确定样品中不同的晶相含量、晶相纯度以及杂质的存在情况。
这对于研究样品的稳定性、反应活性以及化学反应机理等都具有重要意义。
三、X射线衍射仪器1. X射线发生器：X射线发生器是产生X射线的核心部件。
其原理基于电子注入金属靶材，当高速电子与靶材相互作用时，会产生X射线辐射。
发生器的性能直接影响到实验的分辨率和灵敏度。
2. X射线衍射仪：X射线衍射仪是对样品进行X射线衍射实验的装置。

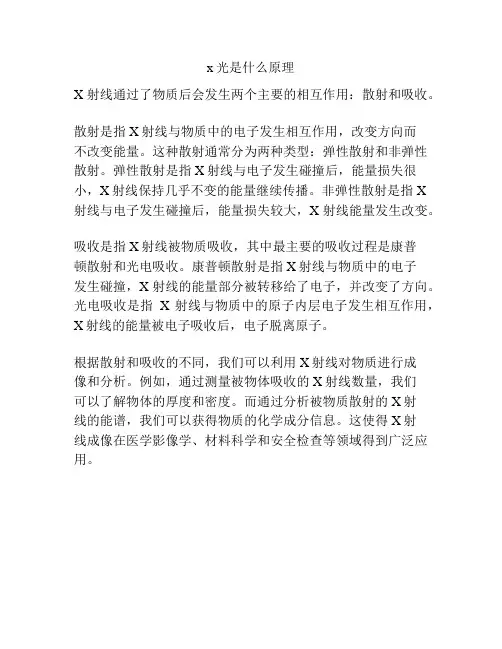

x光是什么原理
X射线通过了物质后会发生两个主要的相互作用：散射和吸收。
散射是指X射线与物质中的电子发生相互作用，改变方向而
不改变能量。
这种散射通常分为两种类型：弹性散射和非弹性散射。
弹性散射是指X射线与电子发生碰撞后，能量损失很小，X射线保持几乎不变的能量继续传播。
非弹性散射是指X 射线与电子发生碰撞后，能量损失较大，X射线能量发生改变。
吸收是指X射线被物质吸收，其中最主要的吸收过程是康普
顿散射和光电吸收。
康普顿散射是指X射线与物质中的电子
发生碰撞，X射线的能量部分被转移给了电子，并改变了方向。
光电吸收是指X射线与物质中的原子内层电子发生相互作用，X射线的能量被电子吸收后，电子脱离原子。
根据散射和吸收的不同，我们可以利用X射线对物质进行成
像和分析。
例如，通过测量被物体吸收的X射线数量，我们
可以了解物体的厚度和密度。
而通过分析被物质散射的X射
线的能谱，我们可以获得物质的化学成分信息。
这使得X射
线成像在医学影像学、材料科学和安全检查等领域得到广泛应用。
