X射线衍射分析原理及应用一、X射线衍射分析的原理X射线衍射的基本原理是当X射线入射到晶体表面时，由于晶体具有定向排列的原子或离子，X射线与晶体中的电子发生相互作用并散射，形成不同方向上的干涉条纹，通过测量和分析这些干涉条纹的位置和强度可以推断出晶体的结构特征。

具体来说，X射线衍射分析的原理可以归纳为以下几个方面：1. 布拉格法则：当入射角θ和出射角θ'满足布拉格方程nλ = 2d·sinθ，即入射的X射线与晶体晶面的倾角和衍射角满足特定的关系时，会发生衍射。

2.动态散射：在晶体中，入射的X射线会与晶格中的电子发生相互作用，散射成各个方向上的次级波，波的振动方向垂直于入射方向。

3.干涉：次级波在不同晶面的散射电子之间发生干涉，产生特定的干涉条纹。

4.衍射图样：干涉条纹的位置和形状与晶体的晶胞结构、晶面间距以及晶体取向有关，通过测量和分析衍射图样可以确定这些信息。

二、X射线衍射分析的应用1.晶体结构分析：通过在不同角度下测量样品的X射线衍射图样，可以推断出材料的晶体结构，包括晶胞参数、晶面间距、原子位置等信息。

这对于理解材料的物理、化学以及电子结构等性质非常重要。

2.晶体取向分析：X射线衍射分析可以用来确定晶体中不同晶向的取向分布，即晶体中晶面的取向。

这对于材料工艺和性能的控制具有重要意义，例如金属的冷轧、挤压等过程中，晶体的取向对材料的力学性能有很大影响。

3.晶体缺陷分析：晶体中存在着各种缺陷，如位错、晶界、析出相等。

通过观察和分析X射线衍射图样中的峰形和峰宽等信息，可以确定晶体的缺陷类型和含量，进而了解材料的机械、电学以及热学性质。

4.应力分析：在材料的变形过程中，晶体中会引入应力场。

应力会引起晶格的畸变，从而导致X射线衍射图样的形状和位置发生变化。

通过分析这些变化可以得到材料中的应力分布和大小，对于材料的力学性能的评估和优化具有重要意义。

总之，X射线衍射分析是一种非常重要的材料表征方法，可以提供丰富的关于晶体结构、晶胞参数、晶体取向以及晶体缺陷等信息。

一文看懂X射线衍射仪XRD基本原理X射线衍射仪（X-ray diffraction，简称XRD）是一种用于研究物质结构的仪器。

它基于X射线和物质晶体间的相互作用，通过测量晶体对入射X射线的衍射现象，可以推断出晶体结构的信息。

XRD的基本原理可以概括为以下几个方面：1.X射线的产生：X射线是由高速运动的电子通过高能电压加速器加速而产生的。

当电子的速度足够高时，电子与原子核的相互作用会产生特定能量的X射线。

2.X射线的衍射：当入射X射线与晶体相互作用时，X射线会发生衍射现象。

晶体的晶格结构决定了入射X射线的衍射角度和强度分布，衍射实验可以通过观察衍射图样来分析晶体的结构信息。

3. 布拉格方程：布拉格方程是描述衍射现象的数学关系。

它可以表示为2dsinθ = nλ，其中d为晶胞间距，θ为衍射角度，n为衍射级数，λ为入射X射线的波长。

根据布拉格方程，通过测量衍射角度和已知入射X射线的波长，可以确定晶胞间距d。

4.衍射图样解析：通过观察衍射图样，可以得到衍射峰的位置和强度信息。

每个衍射峰对应一个特定的晶面族，通过解析衍射峰的位置和强度分布，可以确定晶格参数和晶体的结构。

5.数据处理：XRD实验通常会得到一系列衍射峰的位置和对应的强度数据。

为了获得更准确的晶体结构信息，需要进行一系列的数据处理和分析。

常用的处理方法包括数据平滑、背景减除、衍射峰拟合等。

XRD广泛应用于材料科学、物理学、化学等领域，通过分析物质的晶体结构，可以了解材料的晶格参数、晶体缺陷、晶体取向和结晶度等重要信息。

同时，XRD还可以用于粉末衍射、薄膜衍射、单晶衍射等不同类型的实验，以满足不同应用的需要。

总之，X射线衍射仪是一种基于X射线的仪器，通过测量晶体对入射X射线的衍射现象来研究物质的结构。

它的基本原理包括X射线的产生、X射线的衍射、布拉格方程、衍射图样解析和数据处理等方面。

XRD在材料科学和相关领域中具有重要的应用价值。

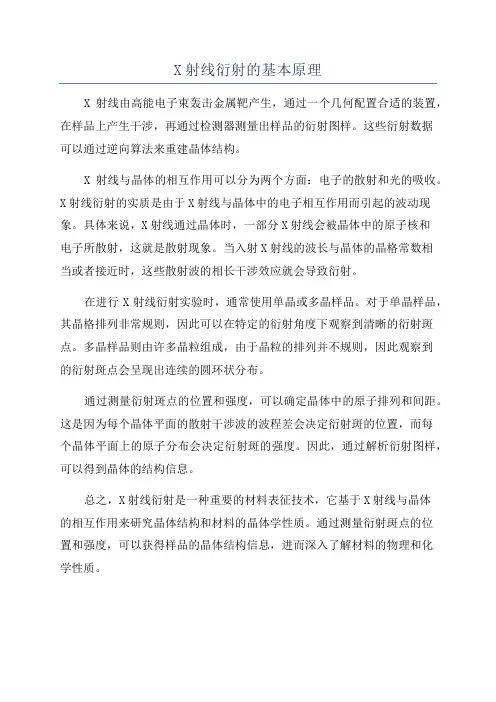

X射线衍射的基本原理
X射线由高能电子束轰击金属靶产生，通过一个几何配置合适的装置，在样品上产生干涉，再通过检测器测量出样品的衍射图样。

这些衍射数据
可以通过逆向算法来重建晶体结构。

X射线与晶体的相互作用可以分为两个方面：电子的散射和光的吸收。

X射线衍射的实质是由于X射线与晶体中的电子相互作用而引起的波动现象。

具体来说，X射线通过晶体时，一部分X射线会被晶体中的原子核和
电子所散射，这就是散射现象。

当入射X射线的波长与晶体的晶格常数相
当或者接近时，这些散射波的相长干涉效应就会导致衍射。

在进行X射线衍射实验时，通常使用单晶或多晶样品。

对于单晶样品，其晶格排列非常规则，因此可以在特定的衍射角度下观察到清晰的衍射斑点。

多晶样品则由许多晶粒组成，由于晶粒的排列并不规则，因此观察到
的衍射斑点会呈现出连续的圆环状分布。

通过测量衍射斑点的位置和强度，可以确定晶体中的原子排列和间距。

这是因为每个晶体平面的散射干涉波的波程差会决定衍射斑的位置，而每
个晶体平面上的原子分布会决定衍射斑的强度。

因此，通过解析衍射图样，可以得到晶体的结构信息。

总之，X射线衍射是一种重要的材料表征技术，它基于X射线与晶体
的相互作用来研究晶体结构和材料的晶体学性质。

通过测量衍射斑点的位
置和强度，可以获得样品的晶体结构信息，进而深入了解材料的物理和化
学性质。

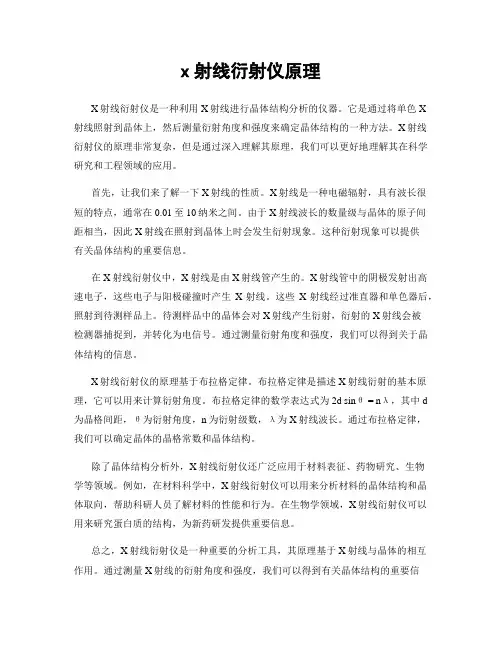

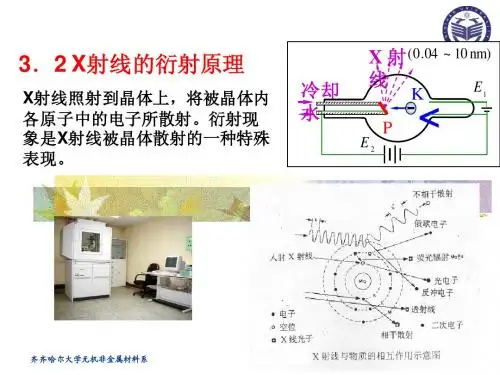

x射线衍射仪原理X射线衍射仪是一种利用X射线进行晶体结构分析的仪器。

它是通过将单色X射线照射到晶体上，然后测量衍射角度和强度来确定晶体结构的一种方法。

X射线衍射仪的原理非常复杂，但是通过深入理解其原理，我们可以更好地理解其在科学研究和工程领域的应用。

首先，让我们来了解一下X射线的性质。

X射线是一种电磁辐射，具有波长很短的特点，通常在0.01至10纳米之间。

由于X射线波长的数量级与晶体的原子间距相当，因此X射线在照射到晶体上时会发生衍射现象。

这种衍射现象可以提供有关晶体结构的重要信息。

在X射线衍射仪中，X射线是由X射线管产生的。

X射线管中的阴极发射出高速电子，这些电子与阳极碰撞时产生X射线。

这些X射线经过准直器和单色器后，照射到待测样品上。

待测样品中的晶体会对X射线产生衍射，衍射的X射线会被检测器捕捉到，并转化为电信号。

通过测量衍射角度和强度，我们可以得到关于晶体结构的信息。

X射线衍射仪的原理基于布拉格定律。

布拉格定律是描述X射线衍射的基本原理，它可以用来计算衍射角度。

布拉格定律的数学表达式为2d sinθ = nλ，其中d 为晶格间距，θ为衍射角度，n为衍射级数，λ为X射线波长。

通过布拉格定律，我们可以确定晶体的晶格常数和晶体结构。

除了晶体结构分析外，X射线衍射仪还广泛应用于材料表征、药物研究、生物学等领域。

例如，在材料科学中，X射线衍射仪可以用来分析材料的晶体结构和晶体取向，帮助科研人员了解材料的性能和行为。

在生物学领域，X射线衍射仪可以用来研究蛋白质的结构，为新药研发提供重要信息。

总之，X射线衍射仪是一种重要的分析工具，其原理基于X射线与晶体的相互作用。

通过测量X射线的衍射角度和强度，我们可以得到有关晶体结构的重要信息，为科学研究和工程应用提供支持。

希望通过本文的介绍，读者能对X射线衍射仪的原理有更深入的理解，进一步探索其在各个领域的应用。

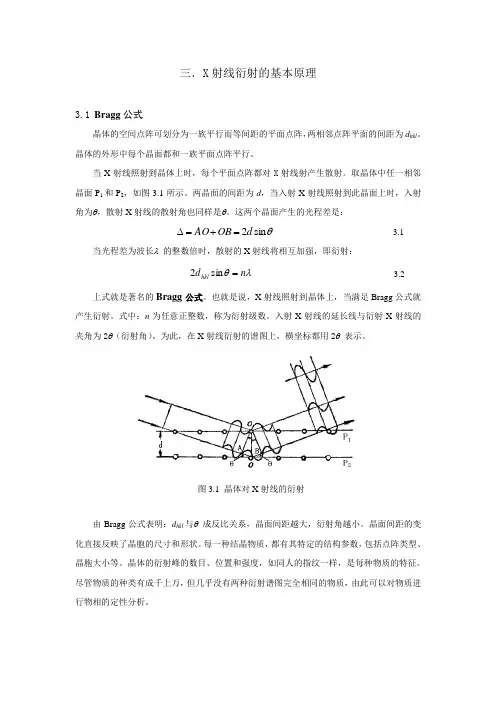

三．X 射线衍射的基本原理3.1 Bragg 公式晶体的空间点阵可划分为一族平行而等间距的平面点阵，两相邻点阵平面的间距为d hkl 。

晶体的外形中每个晶面都和一族平面点阵平行。

当X 射线照射到晶体上时，每个平面点阵都对X 射线射产生散射。

取晶体中任一相邻晶面P 1和P 2，如图3.1所示。

两晶面的间距为d ，当入射X 射线照射到此晶面上时，入射角为θ，散射X 射线的散射角也同样是θ。

这两个晶面产生的光程差是：θsin 2d OB AO =+=∆ 3.1当光程差为波长λ 的整数倍时，散射的X 射线将相互加强，即衍射：λθn d hkl =sin 2 3.2上式就是著名的Bragg 公式。

也就是说，X 射线照射到晶体上，当满足Bragg 公式就产生衍射。

式中：n 为任意正整数，称为衍射级数。

入射X 射线的延长线与衍射X 射线的夹角为2θ（衍射角）。

为此，在X 射线衍射的谱图上，横坐标都用2θ 表示。

图3.1 晶体对X 射线的衍射由Bragg 公式表明：d hkl 与θ 成反比关系，晶面间距越大，衍射角越小。

晶面间距的变化直接反映了晶胞的尺寸和形状。

每一种结晶物质，都有其特定的结构参数，包括点阵类型、晶胞大小等。

晶体的衍射峰的数目、位置和强度，如同人的指纹一样，是每种物质的特征。

尽管物质的种类有成千上万，但几乎没有两种衍射谱图完全相同的物质，由此可以对物质进行物相的定性分析。

3.2 物相分析物相的定义是物质存在的状态，如同素异构体SiO2、TiO2分别有22种和5种晶体结构。

除了单质元素构成的物质如铜、银等以外，X射线衍射分析的是物相（或化合物），而不是元素成分。

对于未知试样，为了了解和确定哪些物相时，需要定性的物相分析。

正如前述，晶体粉末衍射谱图，如人的指纹一样，有它本身晶体结构特征所决定。

因而，国际上有一个组织——粉末衍射标准联合会（JCPDS）后改名为JCPDS－衍射数据国际中心专门负责收集、校订、编辑和发行粉末衍射卡片（PDF）的工作。

x射线衍射技术的原理

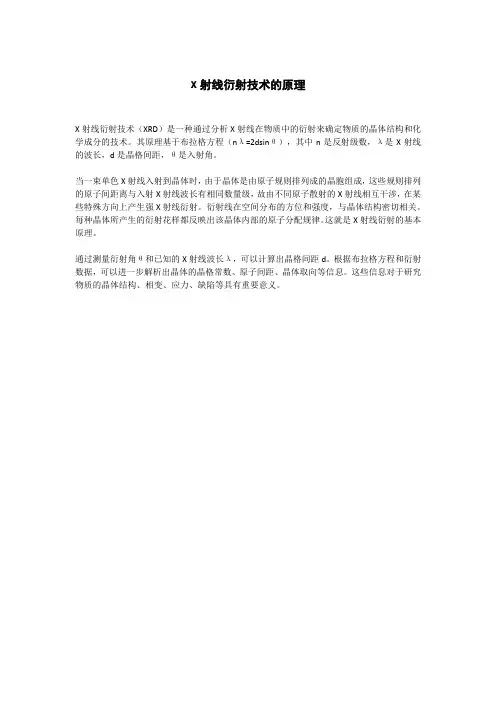

X射线衍射技术（XRD）是一种通过分析X射线在物质中的衍射来确定物质的晶体结构和化学成分的技术。

其原理基于布拉格方程（nλ=2dsinθ），其中n是反射级数，λ是X射线的波长，d是晶格间距，θ是入射角。

当一束单色X射线入射到晶体时，由于晶体是由原子规则排列成的晶胞组成，这些规则排列的原子间距离与入射X射线波长有相同数量级，故由不同原子散射的X射线相互干涉，在某些特殊方向上产生强X射线衍射。

衍射线在空间分布的方位和强度，与晶体结构密切相关。

每种晶体所产生的衍射花样都反映出该晶体内部的原子分配规律。

这就是X射线衍射的基本原理。

通过测量衍射角θ和已知的X射线波长λ，可以计算出晶格间距d。

根据布拉格方程和衍射数据，可以进一步解析出晶体的晶格常数、原子间距、晶体取向等信息。

这些信息对于研究物质的晶体结构、相变、应力、缺陷等具有重要意义。

X射线衍射分析的原理及应用1. 前言X射线衍射是一种用于研究物质晶体结构的强大技术。

本文将介绍X射线衍射分析的原理和一些常见的应用领域。

2. 原理X射线衍射是基于X射线和晶体的相互作用原理来进行分析的。

当X射线通过晶体时，会发生衍射现象。

根据布拉格定律，当入射X射线束的波长和晶格间距相等时，发生的衍射尖冲将具有最强的干涉响应。

3. X射线的产生X射线的产生可以通过两种方式实现，即X射线管和同步辐射。

3.1 X射线管X射线管通过在真空中加热金属阴极电子来产生X射线。

这些高速电子轰击阴极时会产生X射线。

X射线束可以通过调节电压和阴极材料来选择出不同的波长。

3.2 同步辐射同步辐射是通过将电子束加速到几近光速并使其通过磁场曲线运动来产生的，这样产生的高能量粒子会产生强烈的辐射，其中包括X射线。

4. X射线衍射仪X射线衍射仪是用于测量和分析X射线衍射模式的仪器。

它由X射线源、样品台、衍射次级仪和X射线检测器组成。

4.1 X射线源X射线源是一个用于产生X射线束的装置。

常见的X射线源有X射线管和同步辐射装置。

4.2 样品台样品台用于支撑待测样品。

它通常可以旋转以不同的角度来调整测量条件。

4.3 衍射次级仪衍射次级仪用于调整和聚焦X射线束，以便能够更好地与样品相互作用。

4.4 X射线检测器X射线检测器用于测量和记录经过样品衍射后的X射线强度。

常见的检测器包括点状检测器和区域检测器。

5. 应用领域X射线衍射分析在许多领域中都有广泛的应用。

以下是一些常见的应用领域：5.1 材料科学X射线衍射在材料科学中被广泛用于研究晶体结构、材料相变、晶体畸变等。

通过分析X射线衍射图谱，可以推断出材料的晶体结构、晶格参数和晶体缺陷等信息。

5.2 药物研发X射线衍射在药物研发领域中被用于确定分子和晶体的三维结构。

通过分析X 射线衍射图谱，可以确定药物分子的空间排列方式，从而帮助科学家设计出更有效的药物。

5.3 矿物学X射线衍射在矿物学领域中常用于矿石的鉴定和矿石含量的测量。
