南方South_NTS310_NTS330系列全站仪说明书 (2)

一、特点1．功能丰富南方NTS-310B/R系列全站仪具备丰富的测量程序，同时具有数据存储功能、参数设置功能，功能强大，适用于各种专业测量和工程测量。

2．数字键盘操作快速南方NTS-310B/R系列全站仪功能丰富，操作却相当简单，操作按键采用了软键和数字键盘结合的方式，按键方便、快速，易学易用。

3．创新的SD卡功能支持最大2G SD存储卡，可以将SD卡设为当前内存，使存储容量无限扩展，并极大的方便了采集数据的传输。

4．自动化数据采集野外自动化的数据采集程序，可以自动记录测量数据和坐标数据，可直接与计算机传输数据，实现真正的数字化测量。

5．望远镜镜头更轻巧新一代全站仪NTS-310B/R在原有的基础上，对外观及内部结构进行了更加科学合理的设计，望远镜镜头更加小巧，测量更为方便，快速。

6．特殊测量程序在具备常用的基本测量模式（角度测量、距离测量、坐标测量）之外，还具有悬高测量、偏心测量、对边测量、距离放样、坐标放样、道路测量等特殊的测量程序，功能相当的丰富，可满足各种专业测量的要求。

7. 中文界面和菜单NTS-310B/R全站仪采用了汉化的中文界面，对于中国用户更直观，更便于操作，显示屏更大，设计更加人性化，字体更清晰，美观。

使仪器操作更加得心应手。

二、预备事项2.1预防事项7．日光下测量应避免将物镜直接瞄准太阳。

若在太阳下作业应安装滤光镜。

8．避免在高温和低温下存放仪器，亦应避免温度骤变（使用时气温变化除外）。

9．仪器不使用时，应将其装入箱内，置于干燥处，注意防震、防尘和防潮。

10．若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直至它适应环境温度后再使用仪器。

11．仪器长期不使用时，应将仪器上的电池卸下分开存放。

电池应每月充电一次。

12．仪器运输应将仪器装于箱内进行，运输时应小心避免挤压、碰撞和剧烈震动，长途运输最好在箱子周围使用软垫。

13．仪器安装至三脚架或拆卸时，要一只手先握住仪器，以防仪器跌落。

南方（NTS300/310/350全站仪）仪器的连接设置：(注:在使用安卓版掌测联机时，波特率参数必须为9600；在使用WM版联机时，一般掌测和全站仪通讯参数一致，都可以具备通讯联机，为了统一联机效果，便于切换掌测设备检查，建议仪器上通讯设置波特率设置为9600。

)（注意：最小显示精度务必设置为1毫米，最小精度设置为0.2毫米联机有问题；仪器的垂直角设置为：天顶距。

）仪器的联机界面是在开机界面，测角界面。

南方2模式：需设置测站和仪器高，串口号根据掌上电脑的实际情况设置。

掌测上联机要点操作说明：1、首先在掌测上----联机设置界面上，选择仪器类型和通讯参数，“点击联机测量模式”，配对联机，安卓版和WM版略有不同。

安卓版掌测：只选择仪器类型就可以，其他默认参数为9600,N,8,1，不用选择都是固定的;串口号不用设置，会自动生成。

当选择联机测量模式时，手机上会提示蓝牙权限请求，应确认“是”，这时手机上会显示当前手机蓝牙范围内蓝牙设备扫描情况，您的蓝牙适配器应当打开，适配器蓝牙在闪烁状态，当您选择了代表蓝牙识别的名称符号时，掌测处于开始联机状态，(初次使用蓝牙时，会提示您输入蓝牙密码“0000”，确认。

)这时，你选择代表蓝牙符号的那个名称，手机联机成功，会提示，“串口蓝牙已联机”，这是看到蓝牙适配器已经处于常亮状态，蓝牙正常联机。

如果提示蓝牙联机失败，应当，重新初始化蓝牙，重新选择联机测量模式。

一般情况在蓝牙电量低的时候，有异常，蓝牙供电不足。

WM版掌测：选择仪器类型以后，系统通讯参数，必须和仪器上一致，一般设置为9600,N,8,1，选择的通讯参数不同，效果有差异。

串口号选择时，选择不同的串口，结果是不同，应检查已配对端口号是否是串口端口，或者是蓝牙端口，这点很重要，当使用数据线联机时，应选择数据线输出的那个端口，当使用蓝牙联机时，应选择蓝牙输出的那个端口(初次使用蓝牙时，会提示您输入蓝牙密码“0000”，确认)。

NTS-352型全站仪的使用一、全站仪的常用功能1.角度测量2.距离测量3.标准测量4.对边测量5.悬高测量6.点放样7.距离放样8.面积测量二、全站仪的安置操作参考：仪器的整平与对中1、安置三脚架：首先，将三脚架打开，伸到适当高度，拧紧三个固定螺旋。

2、将仪器安置到三脚架上：将仪器小心地安置到三脚架上，松开中心连接螺旋，在架头上轻移仪器，直到锤球对准测站点标志中心，然后轻轻拧紧连接螺旋。

3、利用圆水准器粗平仪器①旋转两个脚螺旋A、B，使圆水准器气泡移到与上述两个脚螺旋中心连线相垂直的一条直线上。

②旋转脚螺旋C，使圆水准器气泡居中。

4、利用长水准器精平仪器①松开水平制动螺旋、转动仪器使管水准器平行于某一对脚螺旋A、B的连线。

再旋转脚螺旋A、B，使管水准器气泡居中。

②将仪器绕竖轴旋转90º（100g），再旋转另一个脚螺旋C，使管水准器气泡居中。

③再次旋转90º，重复①②，直至四个位置上气泡居中为止。

5、利用光学对中器对中根据观测者的视力调节光学对中器望远镜的目镜。

松开中心连接螺旋、轻移仪器，将光学对中器的中心标志对准测站点，然后拧紧连接螺旋。

在轻移仪器时不要让仪器在架头上有转动，以尽可能减少气泡的偏移。

6、最后精平仪器按第4步精确整平仪器，直到仪器旋转到任何位置时，管水准气泡始终居中为止，然后拧紧连接螺旋。

三、角度测量1.水平角右角和垂直角的测量确认处于角度测量模式，按下列操作步骤进行：2.水平角的设置1）通过锁定角度值进行设置2）通过键盘输入进行设置四、距离测量1.连续测量确认处于测角模式操作过程操作显示①照准棱镜中心照准V： 90°10′20″HR： 170°30′20″H-蜂鸣 R/L 竖角 P3↓②按键，距离测量开始*1），2）；HR： 170°30′20″HD* [r] <<mVD： m测量模式 S/A P1↓HR： 170°30′20″HD* 235.343mVD： 36.551m测量模式 S/A P1↓显示测量的距离*3）—*5）再次按键，显示变为水平角（HR）、垂直角（V）和斜距（SD）V： 90°10′20″HR： 170°30′20″SD* 241.551m测量模式 S/A P1↓*1）当光电测距（EDM）正在工作时，“*”标志就会出现在显示窗。

南方NTS系列全站仪使用操作方法一、仪器基本功能无棱镜测距：200米测距精度：5＋3ppm单棱镜测距：5000米测距精度：1＋1ppm二、参数设置1．从菜单键中设置：(1)MENU→F4下一页→F1参数设置→可以设置角度读数F1、自动开关机F2和自动补偿F3→回车确认F4(2)数据采集时相关参数MENU→F1数据采集→F1输入文件名→F4共二次→F3设置→F1测距模式→F1粗测?F2跟踪?F2测量次数→F1单次?F2连续?F3存储设置→F1自动存储坐标F2自动存储数据（是？否？）F4下一页F1数据采集设置→F1先输测点?F2先测量?2．从距离（坐标）测量模式中设置：在距离(坐标)测量模式下→F3选S/A→可以设置棱镜F1、大气改正PPM（F2）、温度F3、气压F4注：PPM值在0.14~0.2间3．从开机时设置：F1+开机：→F2仪器常数（除非专业测定，否则一般为0）4．从星键模式设置：见上述“星键模式”三、角度测量水平角：HR垂直角：V按ANG进入测角模式→可以置零、锁定、置盘→下一页可以对天顶角与高度角、垂直角与斜率、水平角左右角转换四、距离测量必须检查大气改正和棱镜常数！！大气改正：一般为0.14棱镜常数：如果棱镜常数为-30mm，则在设置时输入-30mm水平距离：HD倾斜距离：SD1．静态测距：距离测量模式→模式F2→F1单次精测F1、连续精测F2→第一次设定之后，以后可直接按距离测量键2．动态测距距离测量模式→模式F2→F3连续跟踪→第一次设定之后，以后可直接按距离测量键3．无棱镜测距按下星键→F1模式→F3无合作→不用棱镜直接按距离测量键可测200米的目标。

五、建立文件名及预置数据1．文件名建立和坐标输入（删除）MENU→F3内存管理→F4下一页→F1输入坐标→F1输入文件名→F4回车→F1输入点名→F1输入坐标值（F2删除）→ESC几次直至测角模式2．文件名的修改与删除MENU→F3内存管理→F3文件维护→F2改名，F3删除六、坐标测量1．简易坐标测量（1）不输入测站点坐标时：测站点坐标自动设为上一次使用时的测站点坐标值，若不改变测站点坐标值、后视定向点的角度HR、仪器高、棱镜高→照准测点按坐标测量键即可得假坐标值；（2）输入测站点坐标时：在测角模式下输入后视定向点的角度→HR按坐标测量键→F4下一页→F3测站，输入站点坐标值→F1镜高，输入棱镜高度值→F4确认→F2仪高，输入仪器高度值→按“坐标测量键”可得坐标值（或自动测量坐标）2．数字化测量（数据采集）（1）建立文件名并输入已知点坐标MENU→F3内存管理→F4下一页→F1输入坐标→选择文件，F1输入（F2调用）文件→F4回车→输入坐标值，F1输入点名、坐标值→ESC退出→ESC（2）设站（输入测站点、后视点坐标）及检查F1数据采集→F1输入文件名→F1输入测站点（点名、编码、仪高）→F4记录→F4是→回到“数据采集”，F2输入后视点→F1输入点名、编码、镜高→F3后视→F4回车→照准后视点后按F4是→F4测量→F3坐标→F3否（检查测量的坐标值是否与后视点的坐标值一致）（3）数据采集及记录F3测量→F1输入点名、编码、镜高→F3测量→F3坐标→（自动记录）→继续F3（或F4同前，即仪高、属性不变）采集下一个点七、坐标放样1．无建站放样测距模式→F4下一页→F2放样→F1平距→输入平距F1→F4回车→按测距键→显示相关数据2．需建站放样（1）建立文件名并输入已知点坐标MENU→F3内存管理→F4下一页→F1输入坐标→选择文件，F1输入（F2调用）文件→F4回车→输入坐标值，F1输入点名、坐标值→ESC退出→ESC（2）按放样键S.O→F1输入文件名(F2调用，F3跳过) →F4回车→F1输入测站点→F1输入点名→F4是→F1输入仪高→F4回车，返回放样模式→F2输入后视点→F1输入点名→F4是→照准后视点无误后，F4是，返回放样模式→F3输入放样点名→F3输入坐标→F1输入XYZ、镜高→F4二次→转动仪器使dHR为0，制动→F2距离→移动棱镜使dD也为0→F4换点放样八、其它测量功能按MENU→F2测量程序→F1悬高测量，F2对边测量，F3为Z坐标，F4下一页为F1面积测量1．悬高测量按MENU→F2测量程序→F1悬高测量→F1输入镜高→F1测量，显示平距HD→F4设置，当仰（俯）望远镜对准目标时，可直接显示悬高VD2．对边测量（仪器设置在0点）（1）连续式：按MENU→F2测量程序→F2对边测量→F4回车→F2连续（A-B，B-C）→瞄准1点，F1测量，显示01平距HD→F4设置→瞄准2点，F1测量，显示02平距HD→F4设置，显示对边12平距dHD→F4下点，瞄准3点→F1测量，显示03平距HD→F4设置，显示对边23平距。

NTS-352型全站仪的使用一、全站仪的常用功能1.角度测量2.距离测量3.标准测量4.对边测量5.悬高测量6.点放样7.距离放样8.面积测量二、全站仪的安置操作参考：仪器的整平与对中1、安置三脚架：首先，将三脚架打开，伸到适当高度，拧紧三个固定螺旋。

2、将仪器安置到三脚架上：将仪器小心地安置到三脚架上，松开中心连接螺旋，在架头上轻移仪器，直到锤球对准测站点标志中心，然后轻轻拧紧连接螺旋。

3、利用圆水准器粗平仪器①旋转两个脚螺旋A、B，使圆水准器气泡移到与上述两个脚螺旋中心连线相垂直的一条直线上。

②旋转脚螺旋C，使圆水准器气泡居中。

4、利用长水准器精平仪器①松开水平制动螺旋、转动仪器使管水准器平行于某一对脚螺旋A、B的连线。

再旋转脚螺旋A、B，使管水准器气泡居中。

②将仪器绕竖轴旋转90º（100g），再旋转另一个脚螺旋C，使管水准器气泡居中。

③再次旋转90º，重复①②，直至四个位置上气泡居中为止。

5、利用光学对中器对中根据观测者的视力调节光学对中器望远镜的目镜。

松开中心连接螺旋、轻移仪器，将光学对中器的中心标志对准测站点，然后拧紧连接螺旋。

在轻移仪器时不要让仪器在架头上有转动，以尽可能减少气泡的偏移。

6、最后精平仪器按第4步精确整平仪器，直到仪器旋转到任何位置时，管水准气泡始终居中为止，然后拧紧连接螺旋。

三、角度测量1.水平角右角和垂直角的测量确认处于角度测量模式，按下列操作步骤进行：2.水平角的设置1）通过锁定角度值进行设置2）通过键盘输入进行设置四、距离测量1.连续测量垂直角（V2.N次测量/单次测量当输入测量次数后，仪器就按设置的次数进行测量，并显示出距离平均值。

当输入测量次数为1，因为是单次测量，仪器不显示距离平均值。

；五、标准测量（一）设置测站点可利用内存中的坐标数据来设定或直接由键盘输入利用内存中的坐标数据来设定（利用内存中的坐标数据来设置测站点的操作步骤）（二）设置后视点通过输入点号设置后视点将后视定向角数据寄存在仪器内（三）碎部测量：即进行待测点测量，并存储数据六、对边测量对边测量模式有两个功能。

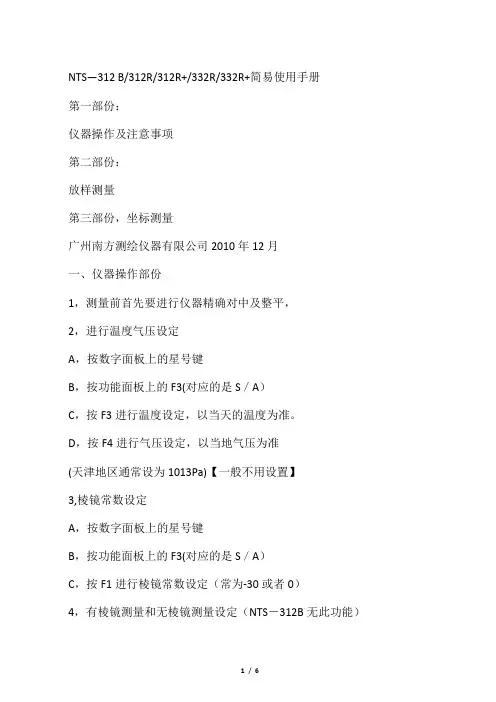

NTS—312 B/312R/312R+/332R/332R+简易使用手册第一部份：仪器操作及注意事项第二部份：放样测量第三部份，坐标测量广州南方测绘仪器有限公司2010年12月一、仪器操作部份1，测量前首先要进行仪器精确对中及整平，2，进行温度气压设定A，按数字面板上的星号键B，按功能面板上的F3(对应的是S／A）C，按F3进行温度设定，以当天的温度为准。

D，按F4进行气压设定，以当地气压为准(天津地区通常设为1013Pa)【一般不用设置】3,棱镜常数设定A，按数字面板上的星号键B，按功能面板上的F3(对应的是S／A）C，按F1进行棱镜常数设定（常为-30或者0）4，有棱镜测量和无棱镜测量设定（NTS－312B无此功能）A，按数字面板上的星号键B，按功能面板上的F1(对应的是模式）C，按F1设为有棱镜测量D，按F3设为无棱镜测量进行完上述设定后，你可以进行放样测量了，二，放样测量1，按数字面板上的S.O键2，输入一个文件名，然后按ENT键确定，按F3进行字母／数字切换。

例如：FN：JIANWEI3，按F1输入测站点坐标，然后输入测站点名，例如：点名：14，按F4输入测站点坐标数字，（对应：坐标）5，按ENT键确定，（N，E，Z，各确定一次)6,输入仪器高，以实际仪器高为准，例如：xx：1.5m（通常不设，直接按ENT键确定）7，按ENT键确定，8，按F2输入后视点坐标，然后输入后视点名，例如：点名：29，按F4输入后视点坐标数字，（对应：坐标）10，按ENT键确定，（N，E，各确定一次)11,照准后视点，然后按F4键，（例如：照准？是，对应F4键）该步一定要注意，一定要照准后视点才能点F412，按F3输入放样点坐标，然后输入放样点名，例如：点名：313，按F4输入放样点坐标数字，（对应：坐标）14，按ENT键确定，（N，E，Z，各确定一次)15,输入棱镜高，以实际棱镜高为准，例如：镜高：2.15m（通常不设，直接按ENT键确定位）16，按ENT键确定，17,按F4继续（对应：继续）18，转动仪器，将角度差调为零，然后锁定水平手轮，※即：dHR=00019,按F2，（对应：距离）20,按F1，（对应：测量)21,前后移动棱镜杆，※使：dH=0 m22，按F3（对应：坐标）注意：将此时测出的坐标NEZ，对比输入的放样坐标NEZ，N,E尾数误差为±5mm 以内23，一个点放样完成，接着放下一个点。

拓普康GTS-310、330系列全站仪操作指南一、普通测量不利用仪器内存管理数据，但可用电子手簿采集及计算。

1、角度测量（略）2、距离测量①按[ ◢]键进入测距状态②F3（S/A）常数或检测信号功能－→F3（T-P）温度气压输入③F1输入温度气压－→F4（ENT）认可－→按[ ESC ]键返回④F1测距，用[ ◢]键可切换平距、斜距3、坐标测量①按[ ANG ]键进入角度测量状态②望远镜照准后视方向③F3（置盘）配置水平角度－→输入后视方位角④按[ ∟]键进入坐标测量状态⑤气象改正（同测距②～③）⑥F4（P1↓）翻页－→F3（测站）输入当前点坐标设置⑦坐标输入－→F4（ENT）认可⑧F4（P1↓）翻页－→F2 仪器高输入⑨F4（P1↓）翻页－→F1 棱镜高输入⑩照准待测点棱镜－→F1（MEAS）测坐标二、标准程序测量用程序方法测量，并保存和管理测量数据。

1、碎步测量（数据采集）①气象改正（同测距②～③）②[ MENU ]－→F1（数据采集）进入测量作业状态③选择或建立某个文件（F1输入新的、F2显示原有、F4确定）④F1（测站点）－→直接F4（测站）－→F2（调用）或：－→F3座标（NEZ）－→输入－→F4认可⑤[▼ANG ]移动光标－→仪高（INS.HT）－→输入⑥屏幕提示>记录？[ YES ] [ NO ]－→F3认可存储后自动返回⑦F2（后视）－→直接F4（后视）－→F3（坐标或方位）－→输入坐标或：－→F3角度（AZ）－→直接输入已知方位角－→F4认可⑧[▼ANG ]移动光标－→R.HT（棱镜高）⑨{ 很关键！} 望远镜照准后视方向－→F3（测量）－→测量角度（后视的目的就达到了）⑩F3（前视碎步）－→输入PT#（点号）、R.HT（棱镜高）望远镜照准碎步点－→F3（测量）－→选择碎步测量内容点号自动增加。

可思考合理使用F4（同前模式）快速测量。

2、放样①气象改正（同测距②～③）②[ MENU ]－→F2（放样）进入放样功能③选择或建立某个文件（F1输入新、F2显示原有、F4确定）④F1（测站点）－→F1（输入点号）或F3座标（NEZ）使用新点－→输入－→F4认可⑤显示仪器高，如需修改按F1（输入）－→F4认可⑥F2（后视点）－→F1（输入点号）或F3座标（NE/AZ）用新点－→F1输入或F3（AZ）只输方位角⑦屏幕提示>照准后视？[ YES ] [ NO ]照准后视方向－→F3认可⑧F3（开始放样）－→F1（输入点号）或F3（NEZ）新点－→输入－→F4认可⑨显示棱镜高，如需修改按F1（输入）－→F4认可⑩显示方位角及平距－→F1（先放角度）－→指挥棱镜移动到使dHR值为0的目标方向上⑾F1（放距离）－→指挥棱镜移动使dHD值为0当dHD值在10cm之内时－→F1用精测模式－→细调点位。

310和330系列全站仪USB线（usb线免驱动）数据下载和上载说明
1、310和330系列全站仪下载步骤
.1、用配套电缆将仪器与电脑相连接，仪器显示。

2.打开仪器光盘中的NTS数据传输软件如下：
3..打开NTS数据应用软件如下：
4.在软件工具栏USB操作→打开内存格式文件→打开*，PTS（坐标格式文件）。

5.在电脑上打开仪器盘符TS-FLASH→选中所要下载的文件双击打开。

6点击传输软件工具栏的转换→NTS-310坐标数据CASS.
7.完成转换如下：
8..单击传输软件工具栏文件→另存为
成。

1、310和330系列全站仪上载步骤
1、310和330系列全站仪下载步骤
.1、用配套电缆将仪器与电脑相连接，仪器显示。

2.打开仪器光盘中的NTS数据传输软件如下：
3..打开NTS数据应用软件如下：
4.复制记事本DAT或TXT格式数据粘贴到传输软件内如下：
标格式文件）
6.在弹出栏选上距离单位和数据顺序如下：
保存到仪器内存。

9．检查仪器内存中的坐标文件正确否。

南方全站仪NTS
多种型号
南方全站仪NTS-312B、312L、312R说明书
一、特点
1．功能丰富
南方NTS-310B/R系列全站仪具备丰富的测量程序，同时具有数据存储功能、参数设置功能，功能强大，适用于各种专业测量和工程测量。

2．数字键盘操作快速
南方NTS-310B/R系列全站仪功能丰富，操作却相当简单，操作按键采用了软键和数字键盘结合的方式，按键方便、快速，易学易用。

3．创新的SD卡功能
支持最大2G SD存储卡，可以将SD卡设为当前内存，使存储容量无限扩展，并极大的方便了采集数据的传输。

4．自动化数据采集
野外自动化的数据采集程序，可以自动记录测量数据和坐标数据，可直接与计算机传输数据，实现真正的数字化测量。

5．望远镜镜头更轻巧
新一代全站仪NTS-310B/R在原有的基础上，对外观及内部结构进行了更加科学合理的设计，望远镜镜头更加小巧，测量更为方便，快速。

6．特殊测量程序
在具备常用的基本测量模式（角度测量、距离测量、坐标测量）之外，还具有悬高测量、偏心测量、对边测量、距离放样、坐标放样、道路测量等特殊的测量程序，功能相当的丰富，可满足各种专业测量的要求。

7. 中文界面和菜单
NTS-310B/R全站仪采用了汉化的中文界面，对于中国用户更直观，更便于操作，显示屏更大，设计更加人性化，字体更清晰，美观。

使仪器操作更加得心应手。

二、预备事项
2.1预防事项
7．日光下测量应避免将物镜直接瞄准太阳。

若在太阳下作业应安装滤光镜。

8．避免在高温和低温下存放仪器，亦应避免温度骤变（使用时气温变化除外）。
