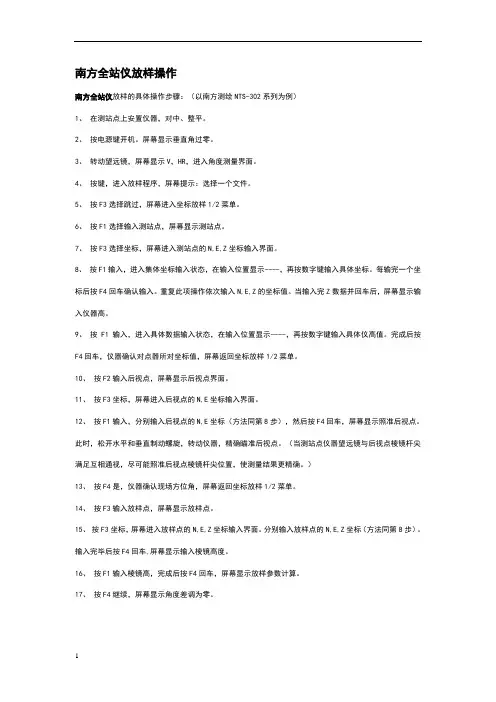

南方全站仪放样操作南方全站仪放样的具体操作步骤：（以南方测绘NTS-302系列为例）1、在测站点上安置仪器，对中、整平。
2、按电源键开机。
屏幕显示垂直角过零。
3、转动望远镜，屏幕显示V，HR，进入角度测量界面。
4、按键，进入放样程序，屏幕提示：选择一个文件。
5、按F3选择跳过，屏幕进入坐标放样1/2菜单。
6、按F1选择输入测站点，屏幕显示测站点。
7、按F3选择坐标，屏幕进入测站点的N,E,Z坐标输入界面。
8、按F1输入，进入集体坐标输入状态，在输入位置显示----，再按数字键输入具体坐标。
每输完一个坐标后按F4回车确认输入。
重复此项操作依次输入N,E,Z的坐标值。
当输入完Z数据并回车后，屏幕显示输入仪器高。
9、按F1输入，进入具体数据输入状态，在输入位置显示----，再按数字键输入具体仪高值。
完成后按F4回车，仪器确认对点器所对坐标值，屏幕返回坐标放样1/2菜单。
10、按F2输入后视点，屏幕显示后视点界面。
11、按F3坐标，屏幕进入后视点的N,E坐标输入界面。
12、按F1输入，分别输入后视点的N,E坐标（方法同第8步），然后按F4回车，屏幕显示照准后视点。
此时，松开水平和垂直制动螺旋，转动仪器，精确瞄准后视点。
（当测站点仪器望远镜与后视点棱镜杆尖满足互相通视，尽可能照准后视点棱镜杆尖位置，使测量结果更精确。
）13、按F4是，仪器确认现场方位角，屏幕返回坐标放样1/2菜单。
14、按F3输入放样点，屏幕显示放样点。
15、按F3坐标，屏幕进入放样点的N,E,Z坐标输入界面。
分别输入放样点的N,E,Z坐标（方法同第8步）。
输入完毕后按F4回车,屏幕显示输入棱镜高度。
16、按F1输入棱镜高，完成后按F4回车，屏幕显示放样参数计算。
17、按F4继续，屏幕显示角度差调为零。
18、松开仪器水平制动螺旋调整水平读数直到dHR值为0。
指挥跑棱镜杆者，把棱镜杆放置到望远镜十字丝竖线的方向上。
19、上下转动望远镜，知道瞄准棱镜中心，按F3距离，屏幕显示HD，dH,dZ,（HD为测站点到棱镜之间的水平距离,dH为棱镜到放样点间的水平距离（即为测站点到棱镜的距离与测站点到放样点的距离之差），dZ为棱镜杆尖到放样点的高差，详见图B。

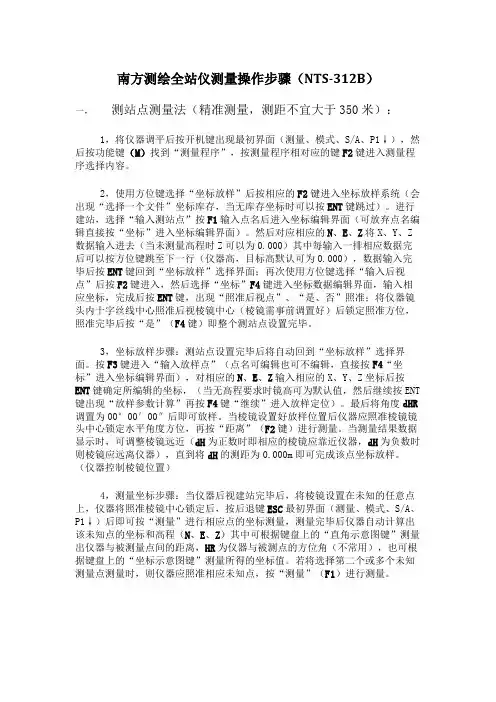

南方测绘全站仪测量操作步骤（五篇范例）第一篇：南方测绘全站仪测量操作步骤南方测绘全站仪测量操作步骤（NTS-312B）一，测站点测量法（精准测量，测距不宜大于350米）：1，将仪器调平后按开机键出现最初界面（测量、模式、S/A、P1↓），然后按功能键（M）找到“测量程序”，按测量程序相对应的键F2键进入测量程序选择内容。
2，使用方位键选择“坐标放样”后按相应的F2键进入坐标放样系统（会出现“选择一个文件”坐标库存，当无库存坐标时可以按ENT键跳过）。
进行建站，选择“输入测站点”按F1输入点名后进入坐标编辑界面（可放弃点名编辑直接按“坐标”进入坐标编辑界面）。
然后对应相应的N、E、Z将X、Y、Z数据输入进去（当未测量高程时Z可以为0.000）其中每输入一排相应数据完后可以按方位键跳至下一行（仪器高，目标高默认可为0.000），数据输入完毕后按ENT键回到“坐标放样”选择界面；再次使用方位键选择“输入后视点”后按F2键进入，然后选择“坐标”F4键进入坐标数据编辑界面，输入相应坐标，完成后按ENT键，出现“照准后视点”、“是、否”照准；将仪器镜头内十字丝线中心照准后视棱镜中心（棱镜需事前调置好）后锁定照准方位，照准完毕后按“是”（F4键）即整个测站点设置完毕。
3，坐标放样步骤：测站点设置完毕后将自动回到“坐标放样”选择界面。
按F3键进入“输入放样点”（点名可编辑也可不编辑，直接按F4“坐标”进入坐标编辑界面），对相应的N、E、Z输入相应的X、Y、Z坐标后按ENT键确定所编辑的坐标，（当无高程要求时镜高可为默认值，然后继续按ENT键出现“放样参数计算”再按F4键“继续”进入放样定位）。
最后将角度dHR调置为00°00′00″后即可放样。
当棱镜设置好放样位置后仪器应照准棱镜镜头中心锁定水平角度方位，再按“距离”（F2键）进行测量。
当测量结果数据显示时，可调整棱镜远近（dH为正数时即相应的棱镜应靠近仪器，dH为负数时则棱镜应远离仪器），直到将dH的测距为0.000m即可完成该点坐标放样。

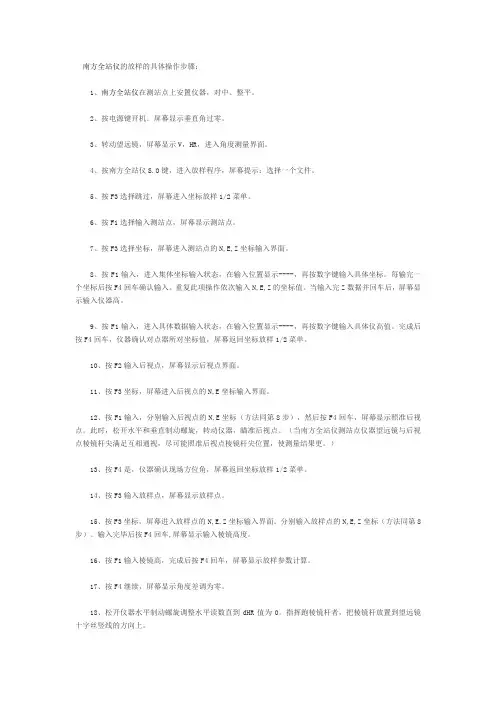

南方全站仪的放样的具体操作步骤：1、南方全站仪在测站点上安置仪器，对中、整平。
2、按电源键开机。
屏幕显示垂直角过零。
3、转动望远镜，屏幕显示V，HR，进入角度测量界面。
4、按南方全站仪S.O键，进入放样程序，屏幕提示：选择一个文件。
5、按F3选择跳过，屏幕进入坐标放样1/2菜单。
6、按F1选择输入测站点，屏幕显示测站点。
7、按F3选择坐标，屏幕进入测站点的N,E,Z坐标输入界面。
8、按F1输入，进入集体坐标输入状态，在输入位置显示----，再按数字键输入具体坐标。
每输完一个坐标后按F4回车确认输入。
重复此项操作依次输入N,E,Z的坐标值。
当输入完Z数据并回车后，屏幕显示输入仪器高。
9、按F1输入，进入具体数据输入状态，在输入位置显示----，再按数字键输入具体仪高值。
完成后按F4回车，仪器确认对点器所对坐标值，屏幕返回坐标放样1/2菜单。
10、按F2输入后视点，屏幕显示后视点界面。
11、按F3坐标，屏幕进入后视点的N,E坐标输入界面。
12、按F1输入，分别输入后视点的N,E坐标（方法同第8步），然后按F4回车，屏幕显示照准后视点。
此时，松开水平和垂直制动螺旋，转动仪器，瞄准后视点。
（当南方全站仪测站点仪器望远镜与后视点棱镜杆尖满足互相通视，尽可能照准后视点棱镜杆尖位置，使测量结果更。
）13、按F4是，仪器确认现场方位角，屏幕返回坐标放样1/2菜单。
14、按F3输入放样点，屏幕显示放样点。
15、按F3坐标，屏幕进入放样点的N,E,Z坐标输入界面。
分别输入放样点的N,E,Z坐标（方法同第8步）。
输入完毕后按F4回车,屏幕显示输入棱镜高度。
16、按F1输入棱镜高，完成后按F4回车，屏幕显示放样参数计算。
17、按F4继续，屏幕显示角度差调为零。
18、松开仪器水平制动螺旋调整水平读数直到dHR值为0。
指挥跑棱镜杆者，把棱镜杆放置到望远镜十字丝竖线的方向上。
19、上下转动望远镜，知道瞄准棱镜中心，按F3距离，屏幕显示HD，dH,dZ,（HD为测站点到棱镜之间的水平距离,dH为棱镜到放样点间的水平距离（即为测站点到棱镜的距离与测站点到放样点的距离之差），dZ为棱镜杆尖到放样点的高差，详见图B）20、指挥跑棱镜者在望远镜十字丝竖线的方向上前后移动，直到dH为0，此时棱镜杆尖所在位置即为放样点。

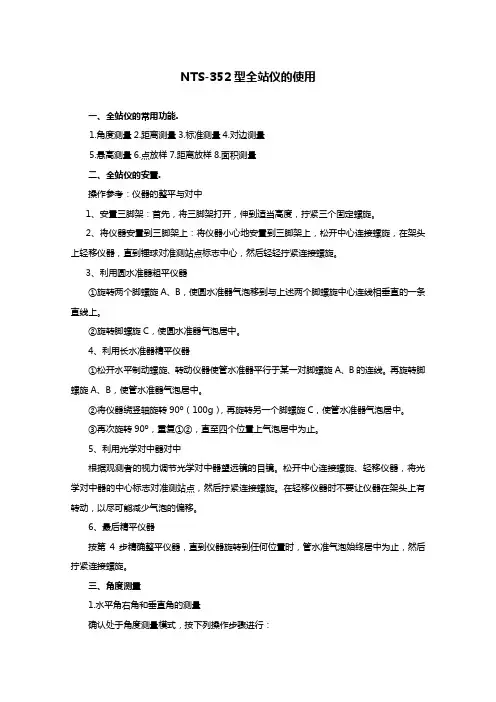

NTS-352型全站仪的使用一、全站仪的常用功能1.角度测量2.距离测量3.标准测量4.对边测量5.悬高测量6.点放样7.距离放样8.面积测量二、全站仪的安置操作参考：仪器的整平与对中1、安置三脚架：首先，将三脚架打开，伸到适当高度，拧紧三个固定螺旋。
2、将仪器安置到三脚架上：将仪器小心地安置到三脚架上，松开中心连接螺旋，在架头上轻移仪器，直到锤球对准测站点标志中心，然后轻轻拧紧连接螺旋。
3、利用圆水准器粗平仪器①旋转两个脚螺旋A、B，使圆水准器气泡移到与上述两个脚螺旋中心连线相垂直的一条直线上。
②旋转脚螺旋C，使圆水准器气泡居中。
4、利用长水准器精平仪器①松开水平制动螺旋、转动仪器使管水准器平行于某一对脚螺旋A、B的连线。
再旋转脚螺旋A、B，使管水准器气泡居中。
②将仪器绕竖轴旋转90º（100g），再旋转另一个脚螺旋C，使管水准器气泡居中。
③再次旋转90º，重复①②，直至四个位置上气泡居中为止。
5、利用光学对中器对中根据观测者的视力调节光学对中器望远镜的目镜。
松开中心连接螺旋、轻移仪器，将光学对中器的中心标志对准测站点，然后拧紧连接螺旋。
在轻移仪器时不要让仪器在架头上有转动，以尽可能减少气泡的偏移。
6、最后精平仪器按第4步精确整平仪器，直到仪器旋转到任何位置时，管水准气泡始终居中为止，然后拧紧连接螺旋。
三、角度测量1.水平角右角和垂直角的测量确认处于角度测量模式，按下列操作步骤进行：2.水平角的设置1）通过锁定角度值进行设置2）通过键盘输入进行设置四、距离测量1.连续测量垂直角（V2.N次测量/单次测量当输入测量次数后，仪器就按设置的次数进行测量，并显示出距离平均值。
当输入测量次数为1，因为是单次测量，仪器不显示距离平均值。
；五、标准测量（一）设置测站点可利用内存中的坐标数据来设定或直接由键盘输入利用内存中的坐标数据来设定（利用内存中的坐标数据来设置测站点的操作步骤）（二）设置后视点通过输入点号设置后视点将后视定向角数据寄存在仪器内（三）碎部测量：即进行待测点测量，并存储数据六、对边测量对边测量模式有两个功能。

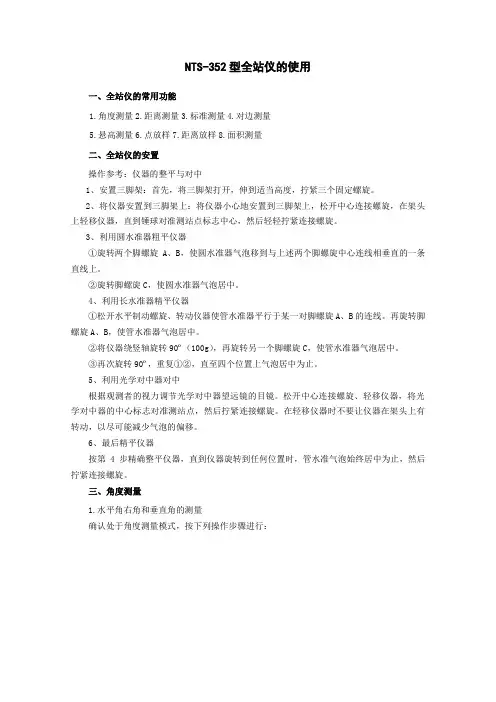

NTS-352型全站仪的使用一、全站仪的常用功能.1.角度测量2.距离测量3.标准测量4.对边测量5.悬高测量6.点放样7.距离放样8.面积测量二、全站仪的安置.操作参考：仪器的整平与对中1、安置三脚架：首先，将三脚架打开，伸到适当高度，拧紧三个固定螺旋。
2、将仪器安置到三脚架上：将仪器小心地安置到三脚架上，松开中心连接螺旋，在架头上轻移仪器，直到锤球对准测站点标志中心，然后轻轻拧紧连接螺旋。
3、利用圆水准器粗平仪器①旋转两个脚螺旋A、B，使圆水准器气泡移到与上述两个脚螺旋中心连线相垂直的一条直线上。
②旋转脚螺旋C，使圆水准器气泡居中。
4、利用长水准器精平仪器①松开水平制动螺旋、转动仪器使管水准器平行于某一对脚螺旋A、B的连线。
再旋转脚螺旋A、B，使管水准器气泡居中。
②将仪器绕竖轴旋转90º（100g），再旋转另一个脚螺旋C，使管水准器气泡居中。
③再次旋转90º，重复①②，直至四个位置上气泡居中为止。
5、利用光学对中器对中根据观测者的视力调节光学对中器望远镜的目镜。
松开中心连接螺旋、轻移仪器，将光学对中器的中心标志对准测站点，然后拧紧连接螺旋。
在轻移仪器时不要让仪器在架头上有转动，以尽可能减少气泡的偏移。
6、最后精平仪器按第4步精确整平仪器，直到仪器旋转到任何位置时，管水准气泡始终居中为止，然后拧紧连接螺旋。
三、角度测量1.水平角右角和垂直角的测量确认处于角度测量模式，按下列操作步骤进行：2.水平角的设置1）通过锁定角度值进行设置确认处于角度测量模式。
2）通过键盘输入进行设置确认处于角度测量模式四、距离测量1.连续测量确认处于测角模式2.N次测量/单次测量当输入测量次数后，仪器就按设置的次数进行测量，并显示出距离平均值。
当输入测量次数为1，因为是单次测量，仪器不显示距离平均值。
确认处于测角模式。
五、标准测量（一）设置测站点可利用内存中的坐标数据来设定或直接由键盘输入利用内存中的坐标数据来设定（利用内存中的坐标数据来设置测站点的操作步骤）（二）设置后视点通过输入点号设置后视点将后视定向角数据寄存在仪器内（三）碎部测量：即进行待测点测量，并存储数据六、对边测量对边测量模式有两个功能。
