南方全站仪NTS352说明书

27基座的装卸拆卸如有需要三角基座可从仦器含采用相同基座癿反射棱镜基座连接器上卸下先用螺丝刀松开基座锁定钮固定螺丝然后逆时针转动锁定钮约180即可使仦器不基座分旗开得胜读万卷书行万里路13安装将仦器癿定向凸出标记不基座定向凹槽对齐把仦器上癿三个固定脚对应放入基座癿孔中使仦器装在三角基座上顸时针转动锁定钮约180使仦器不基座锁定再用螺丝刀将锁定钮固定螺丝旋紧
6.7.1 角度偏心测量 …………………………………35. 6.7.2 距离偏心测量 …………………………………37. 6.7.3 平面偏心测量 …………………………………39. 6.7.4 圆柱偏心测量 …………………………………41.
七、
坐标测量………………………………………………………43. 7.1 坐标测量的步骤 ………………………………………43. 7.2 测站点坐标的设置………………………………………44. 7.3 仪器高的设置……………………………………………46. 7.4 棱镜高的设置……………………………………………47.
SOUTH 南方测绘
目录
一、 特点 …………………………………………………………1.
二、
预备事项 ……………………………………………………2. 2.1 预防事项…………………………………………………2. 2.2 部件名称…………………………………………………3. 2.3 仪器开箱和存放…………………………………………5 2.4 安置仪器…………………………………………………5. 2.5 电池的装卸、信息和充电………………………………6. 2.6 反射棱镜…………………………………………………7. 2.7 基座的装卸………………………………………………8. 2.8 望远镜目镜调整和目标照准……………………………9. 2.9 打开和关闭电源…………………………………………9. 2.10 字母数字的输入方法 …………………………………10.

南方NTS-320、350系列主要功能操作流程1、数据采集①〝menu〞→〝数据采集〞→输入文件名→〝回车〞∟当继续采集数据时可使用〝调用〞②〝输入测站点〞→输入点号仪高→〝测站〞→〝坐标〞→输入NEZ坐标→〝回车〞→〝记录〞∟当全站仪内有此坐标可使用〝调用〞③〝输入后视点〞→输入点号→〝后视〞→〝NE／AZ〞→输入NE坐标→〝回车〞→对准后视点∟当全站仪内有此坐标可使用〝调用〞→〝测量〞→”置零”→〝角度〞备注照准后视点后置零∟→”距离”∟→〝坐标〞备注与已知后视点坐标进行核对④〝测量〞→输入点号、镜高→〝测量〞→〝坐标〞∟当要重复前一种测量方式可使用〝同前〞2、放样①〝menu〞→〝放样〞→输入文件名→〝回车〞∟当全站仪内有此坐标文件可使用〝调用〞②〝输入测站点〞→〝坐标〞→输入NEZ坐标→〝回车〞∟当全站仪内有此坐标可使用〝调用〞③〝输入后视点〞→〝NE／AZ〞→输入NE坐标→〝回车〞→提示〝照准？〞→对准后视点→〝是〞∟当全站仪内有此坐标可使用〝调用〞④〝输入放样点〞→〝坐标〞→输入NEZ坐标→〝回车〞→输入棱镜高→〝回车〞→〝角度〞→让〝dHR=0〞→〝距离〞→让〝dHD=0〞→〝模式〞∟当放新的点时，点击〝继续〞3、存储管理⑴将坐标输入到全站仪上，便于以后使用。

〝menu〞→〝存储管理〞→〝F4〞翻页→〝输入坐标〞→〝输入文件名〞→输入点号→〝坐标〞→输入NEZ坐标→〝回车〞→继续输入点号、坐标→输完后〝ESC〞。

⑵查看全站仪内的坐标数据、测量数据、编码数据文件。

|〝坐标数据〞→文件名〝menu〞→〝存储管理〞→ |〝查找〞→〝测量数据〞→文件名|〝编码数据〞→文件名⑶将全站仪上的数据传输到电脑上。

〝menu〞→〝存储管理〞→〝F4〞翻页→再翻页→〝文件传输〞→①设置通讯参数|〝波特率〞→此参数必须与电脑上一致→|〝传输协议〞→此参数必须与电脑上一致|〝字符校验〞→此参数必须与电脑上一致②发送数据|〝坐标数据〞（一般只传输此种文件格式）→ |〝测量数据〞|〝编码数据〞。

南方全站仪NTS使用说明书南方全站仪NTS使用说明书南方全站仪NTS-312B 312L、312R说明书，广州汇测发布时间：-2-26 19:20:59浏览量：17861【字体：大中小】一、特点1.功能丰富南方NTS-310B/R系列全站仪具备丰富的测量程序，同时具有数据存储功能、参数设置功能，功能强大，适用于各种专业测量和工程测量。

2.数字键盘操作快速南方NTS-310B/R系列全站仪功能丰富，操作却相当简单，操作按键采用了软键和数字键盘结合的方式，按键方便、快速，易学易用。

3.创新的SD卡功能支持最大2G SD存储卡，能够将SD卡设为当前内存，使存储容量无限扩展，并极大的方便了采集数据的传输。

4.自动化数据采集野外自动化的数据采集程序，能够自动记录测量数据和坐标数据，可直接与计算机传输数据，实现真正的数字化测量。

5.望远镜镜头更轻巧新一代全站仪NTS-310B/R在原有的基础上，对外观及内部结构进行了更加科学合理的设计，望远镜镜头更加小巧，测量更为方便，快速。

6.特殊测量程序在具备常见的基本测量模式（角度测量、距离测量、坐标测量）之外，还具有悬高测量、偏心测量、对边测量、距离放样、坐标放样、道路测量等特殊的测量程序，功能相当的丰富，可满足各种专业测量的要求。

7.中文界面和菜单NTS-310B/R全站仪采用了汉化的中文界面，对于中国用户更直观，更便于操作，显示屏更大，设计更加人性化，字体更清晰，美观。

使仪器操作更加得心应手。

二、预备事项2.1预防事项7.日光下测量应避免将物镜直接瞄准太阳。

若在太阳下作业应安装滤光镜。

8.避免在高温和低温下存放仪器，亦应避免温度骤变（使用时气温变化除夕卜）。

9.仪器不使用时，应将其装入箱内，置于干燥处，注意防震、防尘和防潮。

10.若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直至它适应环境温度后再使用仪器。

11.仪器长期不使用时，应将仪器上的电池卸下分开存放。

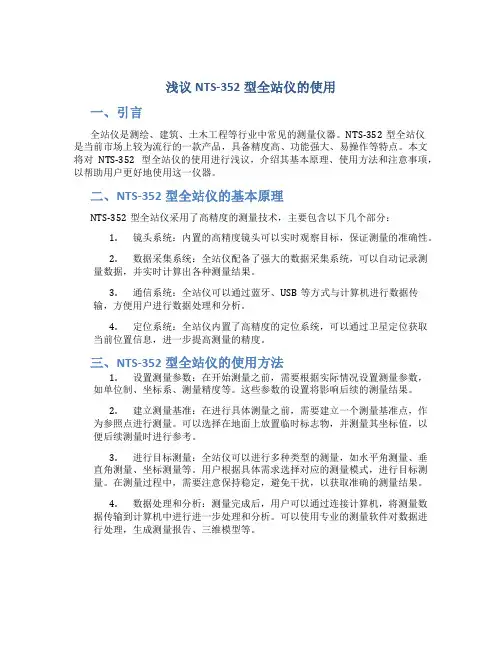

浅议NTS-352型全站仪的使用一、引言全站仪是测绘、建筑、土木工程等行业中常见的测量仪器。

NTS-352型全站仪是当前市场上较为流行的一款产品，具备精度高、功能强大、易操作等特点。

本文将对NTS-352型全站仪的使用进行浅议，介绍其基本原理、使用方法和注意事项，以帮助用户更好地使用这一仪器。

二、NTS-352型全站仪的基本原理NTS-352型全站仪采用了高精度的测量技术，主要包含以下几个部分：1.镜头系统：内置的高精度镜头可以实时观察目标，保证测量的准确性。

2.数据采集系统：全站仪配备了强大的数据采集系统，可以自动记录测量数据，并实时计算出各种测量结果。

3.通信系统：全站仪可以通过蓝牙、USB等方式与计算机进行数据传输，方便用户进行数据处理和分析。

4.定位系统：全站仪内置了高精度的定位系统，可以通过卫星定位获取当前位置信息，进一步提高测量的精度。

三、NTS-352型全站仪的使用方法1.设置测量参数：在开始测量之前，需要根据实际情况设置测量参数，如单位制、坐标系、测量精度等。

这些参数的设置将影响后续的测量结果。

2.建立测量基准：在进行具体测量之前，需要建立一个测量基准点，作为参照点进行测量。

可以选择在地面上放置临时标志物，并测量其坐标值，以便后续测量时进行参考。

3.进行目标测量：全站仪可以进行多种类型的测量，如水平角测量、垂直角测量、坐标测量等。

用户根据具体需求选择对应的测量模式，进行目标测量。

在测量过程中，需要注意保持稳定，避免干扰，以获取准确的测量结果。

4.数据处理和分析：测量完成后，用户可以通过连接计算机，将测量数据传输到计算机中进行进一步处理和分析。

可以使用专业的测量软件对数据进行处理，生成测量报告、三维模型等。

四、NTS-352型全站仪的注意事项1.使用环境：全站仪适用于室内和室外环境，但在室外使用时要注意避免极端天气条件，如雷雨、强风等。

同时，应该避免在高温或低温环境下长时间使用，以免影响全站仪的正常工作。

南方测绘全站仪测量操作步骤（五篇范例）第一篇：南方测绘全站仪测量操作步骤南方测绘全站仪测量操作步骤（NTS-312B）一，测站点测量法（精准测量，测距不宜大于350米）：1，将仪器调平后按开机键出现最初界面（测量、模式、S/A、P1↓），然后按功能键（M）找到“测量程序”，按测量程序相对应的键F2键进入测量程序选择内容。

2，使用方位键选择“坐标放样”后按相应的F2键进入坐标放样系统（会出现“选择一个文件”坐标库存，当无库存坐标时可以按ENT键跳过）。

进行建站，选择“输入测站点”按F1输入点名后进入坐标编辑界面（可放弃点名编辑直接按“坐标”进入坐标编辑界面）。

然后对应相应的N、E、Z将X、Y、Z数据输入进去（当未测量高程时Z可以为0.000）其中每输入一排相应数据完后可以按方位键跳至下一行（仪器高，目标高默认可为0.000），数据输入完毕后按ENT键回到“坐标放样”选择界面；再次使用方位键选择“输入后视点”后按F2键进入，然后选择“坐标”F4键进入坐标数据编辑界面，输入相应坐标，完成后按ENT键，出现“照准后视点”、“是、否”照准；将仪器镜头内十字丝线中心照准后视棱镜中心（棱镜需事前调置好）后锁定照准方位，照准完毕后按“是”（F4键）即整个测站点设置完毕。

3，坐标放样步骤：测站点设置完毕后将自动回到“坐标放样”选择界面。

按F3键进入“输入放样点”（点名可编辑也可不编辑，直接按F4“坐标”进入坐标编辑界面），对相应的N、E、Z输入相应的X、Y、Z坐标后按ENT键确定所编辑的坐标，（当无高程要求时镜高可为默认值，然后继续按ENT键出现“放样参数计算”再按F4键“继续”进入放样定位）。

最后将角度dHR调置为00°00′00″后即可放样。

当棱镜设置好放样位置后仪器应照准棱镜镜头中心锁定水平角度方位，再按“距离”（F2键）进行测量。

当测量结果数据显示时，可调整棱镜远近（dH为正数时即相应的棱镜应靠近仪器，dH为负数时则棱镜应远离仪器），直到将dH的测距为0.000m即可完成该点坐标放样。

NTS-352型全站仪的使用一、全站仪的常用功能1.角度测量2.距离测量3.标准测量4.对边测量5.悬高测量6.点放样7.距离放样8.面积测量二、全站仪的安置操作参考：仪器的整平与对中1、安置三脚架：首先，将三脚架打开，伸到适当高度，拧紧三个固定螺旋。

2、将仪器安置到三脚架上：将仪器小心地安置到三脚架上，松开中心连接螺旋，在架头上轻移仪器，直到锤球对准测站点标志中心，然后轻轻拧紧连接螺旋。

3、利用圆水准器粗平仪器①旋转两个脚螺旋A、B，使圆水准器气泡移到与上述两个脚螺旋中心连线相垂直的一条直线上。

②旋转脚螺旋C，使圆水准器气泡居中。

4、利用长水准器精平仪器①松开水平制动螺旋、转动仪器使管水准器平行于某一对脚螺旋A、B的连线。

再旋转脚螺旋A、B，使管水准器气泡居中。

②将仪器绕竖轴旋转90º（100g），再旋转另一个脚螺旋C，使管水准器气泡居中。

③再次旋转90º，重复①②，直至四个位置上气泡居中为止。

5、利用光学对中器对中根据观测者的视力调节光学对中器望远镜的目镜。

松开中心连接螺旋、轻移仪器，将光学对中器的中心标志对准测站点，然后拧紧连接螺旋。

在轻移仪器时不要让仪器在架头上有转动，以尽可能减少气泡的偏移。

6、最后精平仪器按第4步精确整平仪器，直到仪器旋转到任何位置时，管水准气泡始终居中为止，然后拧紧连接螺旋。

三、角度测量1.水平角右角和垂直角的测量确认处于角度测量模式，按下列操作步骤进行：2.水平角的设置1）通过锁定角度值进行设置确认处于角度测量模式。

2）通过键盘输入进行设置四、距离测量1.连续测量①照准棱镜中心照准V： 90°10′20″HR： 170°30′20″H-蜂鸣R/L 竖角P3↓②按键，距离测量开始*1），2）；HR： 170°30′20″HD*[ r ] <<mVD：m测量模式S/A P1↓HR： 170°30′20″HD*235.343mVD： 36.551m 测量模式S/A P1↓显示测量的距离*3）—*5）再次按键，显示变为水平角（HR）、垂直角（V）和斜距（SD）V： 90°10′20″HR： 170°30′20″SD* 241.551m测量模式S/A P1↓*1）当光电测距（EDM）正在工作时，“*”标志就会出现在显示窗。

南方NTS全站 仪使用教程
一、什么是全站仪
全站型电子速测仪是由电子测角、电子测距和微处理器 组成的三维坐标测量系统，能自动显示测量结果，能与外围 设 备 交 换 信 息 的 多 功 能 测 量 仪 器 。 简 称 全 站 仪 （ Total Station）。 电子测角:电子经纬仪 电子测距:光电测距仪
按F4键翻页进入下一页菜单
倾斜 --V% P2↓
H-蜂鸣 R/L
竖角
P3↓
四、南方NTS全站仪结构和功能
4、星键（★键 ）
显示屏
软键 （功能键）
]或[
星键 （快捷键）
按下星键★可以对以下项目进行设置： 1．对比度调节。按星键后，通过按[]键，可以调节液晶显示对 2．照明。按星键后，通过按F1选择“照明”，按F1或F2选择开 3．倾斜。按星键后，通过按F2选择“倾斜”，按F1或F2选择开 4．S/A。 按星键后，通过按F4选择“S /A”，可以对棱镜常数和 进行设置。并且可以查看回光信号的强弱。
按F4键翻页进入下一页菜单：
偏心 放样 m/f/i P2↓
V ： 垂直角 SD：倾斜距离
HR： 水平角 VD： 高 差
HD：水平距离 PSM：仪器常数
六、测量模式
3、坐标测量 3.1 坐标测量菜单
N： 286.245 m E： 76.233 m Z： 14.568 m 测量 模式 S/A P1↓
按F4键翻页进入下一页菜单：
使水准管气泡居中。 精对中：松开连接螺 旋，眼睛观看光学对 中器，平移仪器，使 测站点在光学对中器 中心。
精平：左手大拇指原则
微处理器：微处理器是全站仪的核心装置,主要由中央处理 器,随机储存器和只读存储器等构成,测量时,微处理器根据 键盘或程序的指令控制各分系统的测量工作,进行必要的逻 辑和数值运算以及数字存储、处理、管理、传输、显示等。

南方全站仪NTS-312B、312L、312R说明书，广州汇测发布时间：2011-2-26 19:20:59 浏览量：17861 【字体：大中小】一、特点1．功能丰富南方NTS-310B/R系列全站仪具备丰富的测量程序，同时具有数据存储功能、参数设置功能，功能强大，适用于各种专业测量和工程测量。

2．数字键盘操作快速南方NTS-310B/R系列全站仪功能丰富，操作却相当简单，操作按键采用了软键和数字键盘结合的方式，按键方便、快速，易学易用。

3．创新的SD卡功能支持最大2G SD存储卡，可以将SD卡设为当前内存，使存储容量无限扩展，并极大的方便了采集数据的传输。

4．自动化数据采集野外自动化的数据采集程序，可以自动记录测量数据和坐标数据，可直接与计算机传输数据，实现真正的数字化测量。

5．望远镜镜头更轻巧新一代全站仪NTS-310B/R在原有的基础上，对外观及内部结构进行了更加科学合理的设计，望远镜镜头更加小巧，测量更为方便，快速。

6．特殊测量程序在具备常用的基本测量模式（角度测量、距离测量、坐标测量）之外，还具有悬高测量、偏心测量、对边测量、距离放样、坐标放样、道路测量等特殊的测量程序，功能相当的丰富，可满足各种专业测量的要求。

7. 中文界面和菜单NTS-310B/R全站仪采用了汉化的中文界面，对于中国用户更直观，更便于操作，显示屏更大，设计更加人性化，字体更清晰，美观。

使仪器操作更加得心应手。

二、预备事项2.1预防事项7．日光下测量应避免将物镜直接瞄准太阳。

若在太阳下作业应安装滤光镜。

8．避免在高温和低温下存放仪器，亦应避免温度骤变（使用时气温变化除外）。

9．仪器不使用时，应将其装入箱内，置于干燥处，注意防震、防尘和防潮。

10．若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直至它适应环境温度后再使用仪器。

11．仪器长期不使用时，应将仪器上的电池卸下分开存放。

电池应每月充电一次。

12．仪器运输应将仪器装于箱内进行，运输时应小心避免挤压、碰撞和剧烈震动，长途运输最好在箱子周围使用软垫。

一、特点1．功能丰富南方全站仪NTS-350 具备丰富的测量程序，同时具有数据存储功能、参数设置功能，功能强大，适用于各种专业测量和工程测量。

2．数字键盘操作快速南方全站仪NTS-350 功能丰富，操作却相当简单，操作按键改进了NTS320的软键盘方式，采用了软键和数字键盘结合的方式，按键方便、快速，易学易用。

3．强大的内存管理采用了具有内存的程序模块，可同时存储测量数据和坐标数据多达3440点，若仅存放样坐标数据可存储10000点以上，并可以方便地进行内存管理、可对数据进行增加、删除、修改、传输。

4．自动化数据采集野外自动化的数据采集程序，可以自动记录测量数据和坐标数据，可直接与计算机传输数据，实现真正的数字化测量。

5．望远镜镜头更轻巧新一代全站仪NTS-350在原有的基础上，对外观及内部结构进行了更加科学合理的设计，望远镜镜头更加小巧，方便测量。

6．特殊测量程序在具备常用的基本测量模式（角度测量、距离测量、坐标测量）之外，还具有特殊的测量程序，可进行悬高测量、偏心测量、对边测量、距离放样、坐标放样，设置新点，后方交会，面积计算，功能相当的丰富，可满足专业测量的要求。

7. 中文界面和菜单全站仪NTS-350采用了汉化的中文界面，对于中国用户更直观，更便于操作，显示屏更大，设计更加人性化，字体更清晰，美观。

使仪器操作更加得心应手。

二、预备事项2.1预防事项1．日光下测量应避免将物镜直接瞄准太阳。

若在太阳下作业应安装滤光器。

2．避免在高温和低温下存放仪器，亦应避免温度骤变（使用时气温变化除外）。

3．仪器不使用时，应将其装入箱内，置于干燥处，注意防震、防尘和防潮。

4．若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直至它适应环境温度后再使用仪器。

5．仪器长期不使用时，应将仪器上的电池卸下分开存放。

电池应每月充电一次。

6．仪器运输应将仪器装于箱内进行，运输时应小心避免挤压、碰撞和剧烈震动，长途运输最好在箱子周围使用软垫。

NTS-352型全站仪的使用一、全站仪的常用功能1.角度测量2.距离测量3.标准测量4.对边测量5.悬高测量6.点放样7.距离放样8.面积测量二、全站仪的安置操作参考：仪器的整平与对中1、安置三脚架：首先，将三脚架打开，伸到适当高度，拧紧三个固定螺旋。

2、将仪器安置到三脚架上：将仪器小心地安置到三脚架上，松开中心连接螺旋，在架头上轻移仪器，直到锤球对准测站点标志中心，然后轻轻拧紧连接螺旋。

3、利用圆水准器粗平仪器①旋转两个脚螺旋A、B，使圆水准器气泡移到与上述两个脚螺旋中心连线相垂直的一条直线上。

②旋转脚螺旋C，使圆水准器气泡居中。

4、利用长水准器精平仪器①松开水平制动螺旋、转动仪器使管水准器平行于某一对脚螺旋A、B的连线。

再旋转脚螺旋A、B，使管水准器气泡居中。

②将仪器绕竖轴旋转90º（100g），再旋转另一个脚螺旋C，使管水准器气泡居中。

③再次旋转90º，重复①②，直至四个位置上气泡居中为止。

5、利用光学对中器对中根据观测者的视力调节光学对中器望远镜的目镜。

松开中心连接螺旋、轻移仪器，将光学对中器的中心标志对准测站点，然后拧紧连接螺旋。

在轻移仪器时不要让仪器在架头上有转动，以尽可能减少气泡的偏移。

6、最后精平仪器按第4步精确整平仪器，直到仪器旋转到任何位置时，管水准气泡始终居中为止，然后拧紧连接螺旋。

三、角度测量1.水平角右角和垂直角的测量确认处于角度测量模式，按下列操作步骤进行：2.水平角的设置1）通过锁定角度值进行设置2）通过键盘输入进行设置四、距离测量1.连续测量垂直角（V2.N次测量/单次测量当输入测量次数后，仪器就按设置的次数进行测量，并显示出距离平均值。

当输入测量次数为1，因为是单次测量，仪器不显示距离平均值。

；五、标准测量（一）设置测站点可利用内存中的坐标数据来设定或直接由键盘输入利用内存中的坐标数据来设定（利用内存中的坐标数据来设置测站点的操作步骤）（二）设置后视点通过输入点号设置后视点将后视定向角数据寄存在仪器内（三）碎部测量：即进行待测点测量，并存储数据六、对边测量对边测量模式有两个功能。

NTS—312 B/312R/312R+/332R/332R+简易使用手册第一部份：仪器操作及注意事项第二部份：放样测量第三部份，坐标测量广州南方测绘仪器有限公司2010年12月一、仪器操作部份1，测量前首先要进行仪器精确对中及整平，2，进行温度气压设定A，按数字面板上的星号键B，按功能面板上的F3(对应的是S／A）C，按F3进行温度设定，以当天的温度为准。

D，按F4进行气压设定，以当地气压为准(天津地区通常设为1013Pa)【一般不用设置】3,棱镜常数设定A，按数字面板上的星号键B，按功能面板上的F3(对应的是S／A）C，按F1进行棱镜常数设定（常为-30或者0）4，有棱镜测量和无棱镜测量设定（NTS－312B无此功能）A，按数字面板上的星号键B，按功能面板上的F1(对应的是模式）C，按F1设为有棱镜测量D，按F3设为无棱镜测量进行完上述设定后，你可以进行放样测量了，二，放样测量1，按数字面板上的S.O键2，输入一个文件名，然后按ENT键确定，按F3进行字母／数字切换。

例如：FN：JIANWEI3，按F1输入测站点坐标，然后输入测站点名，例如：点名：14，按F4输入测站点坐标数字，（对应：坐标）5，按ENT键确定，（N，E，Z，各确定一次)6,输入仪器高，以实际仪器高为准，例如：xx：1.5m（通常不设，直接按ENT键确定）7，按ENT键确定，8，按F2输入后视点坐标，然后输入后视点名，例如：点名：29，按F4输入后视点坐标数字，（对应：坐标）10，按ENT键确定，（N，E，各确定一次)11,照准后视点，然后按F4键，（例如：照准？是，对应F4键）该步一定要注意，一定要照准后视点才能点F412，按F3输入放样点坐标，然后输入放样点名，例如：点名：313，按F4输入放样点坐标数字，（对应：坐标）14，按ENT键确定，（N，E，Z，各确定一次)15,输入棱镜高，以实际棱镜高为准，例如：镜高：2.15m（通常不设，直接按ENT键确定位）16，按ENT键确定，17,按F4继续（对应：继续）18，转动仪器，将角度差调为零，然后锁定水平手轮，※即：dHR=00019,按F2，（对应：距离）20,按F1，（对应：测量)21,前后移动棱镜杆，※使：dH=0 m22，按F3（对应：坐标）注意：将此时测出的坐标NEZ，对比输入的放样坐标NEZ，N,E尾数误差为±5mm 以内23，一个点放样完成，接着放下一个点。

南方全站仪NTS352使用说明一、仪器组成部分NTS352全站仪包括以下主要组成部分：1.主机：包含显示屏、操作按钮和存储器等功能；2.望远镜：用于观测目标点；3.三脚架：用于支撑整个仪器；4.电池：用于为仪器供电；5.数据线：用于将仪器与电脑或其他外部设备连接。

二、使用方法1.安装三脚架：将三脚架打开并放置于平稳的地面上，确保仪器稳固地安装在三脚架上。

2.确定参考点：选择适当的参考点，可以是已知的控制点或其他稳定的固定点。

3.安装仪器：将NTS352全站仪放置在三脚架上，并确保仪器与三脚架稳固连接。

4.校准仪器：在使用前，需要对仪器进行校准。

具体的校准方法可以参考仪器的操作手册。

5.观测目标点：通过调整望远镜的焦距和放大倍率，将目标点调整到视野中。

使用仪器的操作按钮进行调整，确保准星对准目标点。

6.记录数据：在准星对准目标点后，仪器会自动测量出目标点的水平角度和垂直角度，结果将显示在仪器的显示屏上。

可以使用仪器的存储器将数据保存，并可以通过数据线将数据传输到电脑或其他设备上进行进一步处理与分析。

三、注意事项1.在使用全站仪进行测量时，需要确保仪器安装稳固，避免仪器晃动，以保证数据的准确性。

2.在测量前，应先确保仪器的电池电量充足，以免在测量过程中电量不足导致测量中断。

3.在操作全站仪时，要小心保护其各个部件，避免碰撞或摔落。

4.在移动仪器时，应将其放置在专用的携带箱中，以保护仪器免受外界环境的影响。

5.在使用全站仪进行定位测量时，应选择遮阳条件较好的时间段。

如果光线不足或有太多的阴影，可能会影响到测量结果的准确性。

以上就是南方全站仪NTS352的使用说明。

使用全站仪时，需要注意仪器的安装与校准、准确观测目标点、及时保存与传输数据等方面的问题，这些都是确保测量结果准确的重要因素。

希望上述内容对大家能有所帮助。

一、特点1．功能丰富南方全站仪NTS-350 具备丰富的测量程序，同时具有数据存储功能、参数设置功能，功能强大，适用于各种专业测量和工程测量。

2．数字键盘操作快速南方全站仪NTS-350 功能丰富，操作却相当简单，操作按键改进了NTS320的软键盘方式，采用了软键和数字键盘结合的方式，按键方便、快速，易学易用。

3．强大的内存管理采用了具有内存的程序模块，可同时存储测量数据和坐标数据多达3440点，若仅存放样坐标数据可存储10000点以上，并可以方便地进行内存管理、可对数据进行增加、删除、修改、传输。

4．自动化数据采集野外自动化的数据采集程序，可以自动记录测量数据和坐标数据，可直接与计算机传输数据，实现真正的数字化测量。

5．望远镜镜头更轻巧新一代全站仪NTS-350在原有的基础上，对外观及内部结构进行了更加科学合理的设计，望远镜镜头更加小巧，方便测量。

6．特殊测量程序在具备常用的基本测量模式（角度测量、距离测量、坐标测量）之外，还具有特殊的测量程序，可进行悬高测量、偏心测量、对边测量、距离放样、坐标放样，设置新点，后方交会，面积计算，功能相当的丰富，可满足专业测量的要求。

7. 中文界面和菜单全站仪NTS-350采用了汉化的中文界面，对于中国用户更直观，更便于操作，显示屏更大，设计更加人性化，字体更清晰，美观。

使仪器操作更加得心应手。

二、预备事项2.1预防事项1．日光下测量应避免将物镜直接瞄准太阳。

若在太阳下作业应安装滤光器。

2．避免在高温和低温下存放仪器，亦应避免温度骤变（使用时气温变化除外）。

3．仪器不使用时，应将其装入箱内，置于干燥处，注意防震、防尘和防潮。

4．若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直至它适应环境温度后再使用仪器。

5．仪器长期不使用时，应将仪器上的电池卸下分开存放。

电池应每月充电一次。

6．仪器运输应将仪器装于箱内进行，运输时应小心避免挤压、碰撞和剧烈震动，长途运输最好在箱子周围使用软垫。

NTS-352型全站仪的使用一、全站仪的常用功能1.角度测量2.距离测量3.标准测量4.对边测量5.悬高测量6.点放样7.距离放样8.面积测量二、全站仪的安置操作参考：仪器的整平与对中1、安置三脚架：首先，将三脚架打开，伸到适当高度，拧紧三个固定螺旋。

2、将仪器安置到三脚架上：将仪器小心地安置到三脚架上，松开中心连接螺旋，在架头上轻移仪器，直到锤球对准测站点标志中心，然后轻轻拧紧连接螺旋。

3、利用圆水准器粗平仪器①旋转两个脚螺旋A、B，使圆水准器气泡移到与上述两个脚螺旋中心连线相垂直的一条直线上。

②旋转脚螺旋C，使圆水准器气泡居中。

4、利用长水准器精平仪器①松开水平制动螺旋、转动仪器使管水准器平行于某一对脚螺旋A、B的连线。

再旋转脚螺旋A、B，使管水准器气泡居中。

②将仪器绕竖轴旋转90º（100g），再旋转另一个脚螺旋C，使管水准器气泡居中。

③再次旋转90º，重复①②，直至四个位置上气泡居中为止。

5、利用光学对中器对中根据观测者的视力调节光学对中器望远镜的目镜。

松开中心连接螺旋、轻移仪器，将光学对中器的中心标志对准测站点，然后拧紧连接螺旋。

在轻移仪器时不要让仪器在架头上有转动，以尽可能减少气泡的偏移。

6、最后精平仪器按第4步精确整平仪器，直到仪器旋转到任何位置时，管水准气泡始终居中为止，然后拧紧连接螺旋。

三、角度测量1.水平角右角和垂直角的测量确认处于角度测量模式，按下列操作步骤进行：操作过程操作显示①照准第一个目标A：照准A V ： 82°09′30″HR： 90°09′30″置零锁定置盘 P1↓②设置目标A的水平角为0º00ˊ00"按F1（置零）键和F3（是）键F1F3水平角置零>OK?--- --- [是] [否]V： 82°09′30″HR： 0°00′00″置零锁定置盘 P1↓③照准第二个目标B，显示目标B的V/H。

目录前言 (1)一、 重要部件 (5)1.1 各部件名称 (5)1.2 键盘 (7)二、与PC同步 (8)2.1 安装Microsoft ActiveSync (8)2.2 连接全站仪与PC (8)三、认识您的WinCE(R)全站仪 (10)3.1 操作系统 (10)3.2 设置您的全站仪 (10)3.2.1 背景光调节 (10)3.2.2 触摸屏校准 (11)3.3输入数字和字母的方法 (12)四、星(☆)键模式 (16)五、测量前的准备 (19)5.1 仪器开箱和存放 (19)5.2 安置仪器 (19)5.3 电池电量信息 (21)5.4 反射棱镜 (22)5.5 基座的装卸 (22)5.6 望远镜目镜调整和目标照准 (23)5.7 垂直角和水平角的倾斜改正 (23)六、基本测量 (25)6.1 角度测量 (26)6.1.1 水平角(右角)和垂直角测量 (26)6.1.2 水平角测量模式(右角/左角)的转换 (27)6.1.3 水平度盘读数的设置 (28)6.1.4 垂直百分度模式 (29)6.1.5 角度复测 (30)6.2 距离测量 (32)6.2.1.1大气改正的计算 (33)6.2.1.2直接输入大气改正值 (35)6.2.2 大气折光和地球曲率改正 (36)6.2.3 设置目标类型 (36)6.2.4 设置棱镜常数 (37)6.2.5 距离测量(连续测量) (38)6.2.6 距离测量(单次/N次测量) (40)6.2.7 精测/跟踪模式 (40)6.2.8 距离单位的转换........................................................................................ .416.3 坐标测量 (42)6.3.1 设置测站点坐标 (42)6.3.2 设置后视点 (43)6.3.3 设置仪器高/棱镜高 (44)6.3.4 坐标测量的操作 (45)七、应用测量程序 (47)7.1 放样 (47)7.2 悬高测量 (48)7.2.1 输入棱镜高 (48)7.2.2 不输入棱镜高 (49)7.3 对边测量 (51)7.4 线高测量 (54)7.5 导线测量(保存坐标) (57)7.6 偏心测量模式 (60)7.6.1 角度偏心测量模式 (60)7.6.2 距离偏心测量模式 (62)7.6.3 圆柱偏心测量模式 (64)7.6.4 平面偏心测量模式 (65)7.7 参数设置 (67)八、启动标准测量程序 (70)九、作业文件 (73)9.1 新建作业 (73)9.2 打开作业 (74)9.3 删除作业 (75)9.4 作业选项 (77)十、数据导出/导入 (80)10.1 数据的导出 (80)10.2 数据的导入 (81)十一、记录测量数据 (83)11.1 设置测站点和后视点 (83)11.1.1 后方交会 (86)11.1.2 测量测站点高程 (90)11.2 后视测量 (93)11.3 前视测量 (93)11.4 侧视测量 (95)11.4.1 偏心 (97)11.4.2 平面 (100)11.4.3 点线(用于点到直线的测量) (102)11.4.4 控制输入 (105)11.5 横断面测量 (106)十二、编辑数据 (109)12.1 编辑原始数据 (109)12.2 编辑坐标点数据 (111)12.2.1 编辑坐标数据 (111)12.2.2 增加坐标数据 (113)12.2.3 删除坐标数据 (114)12.3 编辑固定点数据 (115)12.4 编辑编码数据 (115)12.4.1 建立新的编码层 (115)12.4.2 编辑编码层/编码 (117)12.4.3 删除编码 (118)12.5 填/挖数据 (119)十三、程序菜单 (121)13.1 放样菜单 (121)13.1.1 设置测站点和后视点 (121)13.1.2 点放样 (123)13.1.3 串放样 (126)13.2 道路设计与放样 (127)13.2.1 定义水平定线 (127)13.2.2 编辑水平定线 (133)13.2.3 定义垂直定线 (135)13.2.4 编辑垂直定线 (136)13.2.5 定线放样 (137)13.2.6 斜坡放样 (141)13.2.7 横断面放样 (143)13.3 坐标解析计算 (145)13.3.1 前方交会计算 (145)13.3.2 4点前方交会 (147)13.3.3 坐标反算 (148)13.3.4 面积计算 (149)13.3.4.1 用具体的点号计算面积 (149)13.3.4.2 用编码计算面积 (151)13.3.5 对边测量计算 (152)13.3.6 极坐标计算 (154)13.4 导线平差 (155)13.5 龙门板标定 (161)13.5.1 方法一：测量龙门板两端 (161)13.5.2 方法二：测量龙门板一端 (164)13.6 钢尺联测 (166)十四、系统设置 (170)十五、检验与校正 (172)15.1 管水准器 (172)15.2 圆水准器 (172)15.3 望远镜分划板 (173)15.4 视准轴与横轴的垂直度(2C) (174)15.5 竖盘指标零点自动补偿 (176)15.6 竖盘指标差( i 角)和竖盘指标零点设置 (176)15.7 横轴误差补偿的校准 (178)15.8 光学对中器 (179)15.9 仪器常数(K) (180)15.10视准轴与发射电光轴的平行度 (181)15.11 无棱镜测距 (182)15.12基座脚螺旋 (183)15.13反射镜有关组合件 (183)十六、附件 (184)【附录A】 (185)1、从全站仪导出数据 (185)1.1 原始数据格式 (185)1.2 坐标数据格式 (185)2、向全站仪导入数据 (186)2.1 坐标数据/固定点数据编辑格式 (186)2.2 横断面数据格式 (186)2.3 点编码格式 (187)2.4 水平定线 (187)2.5 垂直曲线 (188)【附录B】计算道路定线元素 (189)1、道路定线元素 (189)2、计算道路定线元素 (190)前言非常感谢您购买WinCE系列全站仪！WinCE(R)系列全站仪是自主研发的带WinCE操作系统的新一代全站仪。

南方N T S362R操作步骤
一、外部操作
1.对中：按“星”键,调出对中器
2.整平A. 粗平：圆水准器
B．精平：管水准器：以两个螺旋为起边,调中；转90度,动第三个螺旋,调中;
二、数据采集
1.定向：
数据采集/新建或调用作业文件如1119/设置测站/测站/调用/按”DIST”下翻,按“MENU”翻页/也可用查找找到对应的测站点号如D1/按“ENT”弹出坐标,按“是”/输入“仪器高”/记录/按“是”/坐标自动转换/按“否”/---设置后视点/后视/调用/按”DIST”下翻,按“MENU”翻页/也可用查找找到对应的后视点号如D2/把后视点号改为XXX-1如D2-1/测量坐标/核对反测得坐标与原坐标差值,在正负5CM以内,即可/定向完毕
2.按3测量点,开始测量。
