南方NTS全站仪

一、特点1．功能丰富南方NTS-310B/R系列全站仪具备丰富的测量程序，同时具有数据存储功能、参数设置功能，功能强大，适用于各种专业测量和工程测量。

2．数字键盘操作快速南方NTS-310B/R系列全站仪功能丰富，操作却相当简单，操作按键采用了软键和数字键盘结合的方式，按键方便、快速，易学易用。

3．创新的SD卡功能支持最大2G SD存储卡，可以将SD卡设为当前内存，使存储容量无限扩展，并极大的方便了采集数据的传输。

4．自动化数据采集野外自动化的数据采集程序，可以自动记录测量数据和坐标数据，可直接与计算机传输数据，实现真正的数字化测量。

5．望远镜镜头更轻巧新一代全站仪NTS-310B/R在原有的基础上，对外观及内部结构进行了更加科学合理的设计，望远镜镜头更加小巧，测量更为方便，快速。

6．特殊测量程序在具备常用的基本测量模式（角度测量、距离测量、坐标测量）之外，还具有悬高测量、偏心测量、对边测量、距离放样、坐标放样、道路测量等特殊的测量程序，功能相当的丰富，可满足各种专业测量的要求。

7. 中文界面和菜单NTS-310B/R全站仪采用了汉化的中文界面，对于中国用户更直观，更便于操作，显示屏更大，设计更加人性化，字体更清晰，美观。

使仪器操作更加得心应手。

二、预备事项2.1预防事项7．日光下测量应避免将物镜直接瞄准太阳。

若在太阳下作业应安装滤光镜。

8．避免在高温和低温下存放仪器，亦应避免温度骤变（使用时气温变化除外）。

9．仪器不使用时，应将其装入箱内，置于干燥处，注意防震、防尘和防潮。

10．若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直至它适应环境温度后再使用仪器。

11．仪器长期不使用时，应将仪器上的电池卸下分开存放。

电池应每月充电一次。

12．仪器运输应将仪器装于箱内进行，运输时应小心避免挤压、碰撞和剧烈震动，长途运输最好在箱子周围使用软垫。

13．仪器安装至三脚架或拆卸时，要一只手先握住仪器，以防仪器跌落。

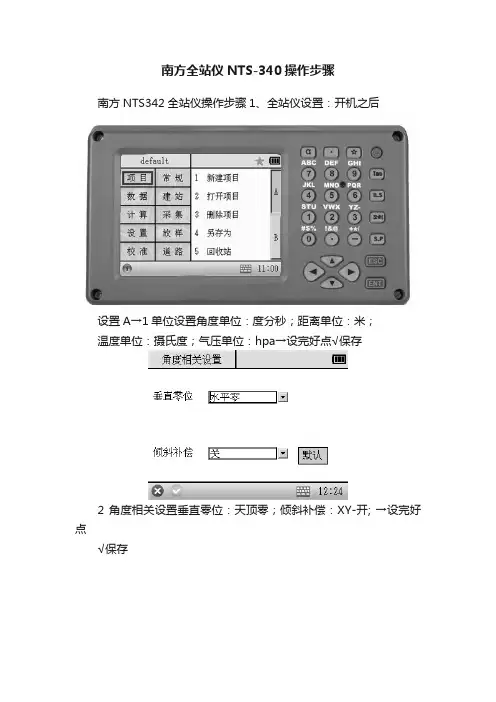

南方全站仪NTS342R操作流程1.设备设置首先，打开南方全站仪NTS342R的电源开关，待仪器自检完毕后，进入主界面。

接着，通过触摸屏进行语言设置、日期和时间设置等。

然后，选择测量模式，例如角度测量模式或距离测量模式。

2.基准测量在进行测量之前，需要进行基准测量以获得准确的测量结果。

选择基准测量模式，按下“测量”按钮，将测量仪器指向已知点，点击“确定”按钮进行测量。

测量完成后，仪器将自动进行基准修正。

3.角度测量针对需要测量角度的任务，选择角度测量模式。

将测量仪器指向目标点，点击“测量”按钮进行角度测量。

测量完成后，仪器将显示测量结果。

4.距离测量对于需要测量距离的任务，选择距离测量模式。

将测量仪器指向目标点，点击“测量”按钮进行距离测量。

测量完成后，仪器将显示测量结果。

5.数据采集若需要采集测量数据，选择数据采集模式。

在界面中设置数据采集的参数，例如点名、高程等。

将测量仪器指向目标点，点击“测量”按钮进行数据采集。

测量完成后，仪器将保存数据，并可通过数据线或无线传输至计算机或存储设备。

6.数据处理测量数据采集完成后，可以对数据进行处理。

通过连接计算机，将测量仪器与计算机相连，导入采集的数据。

使用对应的数据处理软件，对数据进行处理和分析，生成测量报告或图纸。

7.仪器校准和维护定期对全站仪进行校准和维护，以确保测量结果的准确性和可靠性。

校准包括水平校准、垂直校准、方位校准等。

校准过程中，需要按照仪器的说明书进行操作。

8.仪器存储和保养在使用完全站仪后，及时将测量数据导出，并将仪器进行存储和保养。

对于数据存储，可以选择将数据导出至计算机或存储设备，并备份数据以防丢失。

对于仪器保养，及时清洁仪器表面和镜头，保持仪器干燥。

总结：南方全站仪NTS342R的操作流程主要包括设备设置、基准测量、角度测量、距离测量、数据采集、数据处理、仪器校准和维护、仪器存储和保养等步骤。

在操作过程中，需要仔细按照仪器的说明书进行操作，并定期对仪器进行校准和维护，以保证测量结果的准确性和仪器的正常运行。

南方全站仪放样操作南方全站仪放样的具体操作步骤：（以南方测绘NTS-302系列为例）1、在测站点上安置仪器，对中、整平。

2、按电源键开机。

屏幕显示垂直角过零。

3、转动望远镜，屏幕显示V，HR，进入角度测量界面。

4、按键，进入放样程序，屏幕提示：选择一个文件。

5、按F3选择跳过，屏幕进入坐标放样1/2菜单。

6、按F1选择输入测站点，屏幕显示测站点。

7、按F3选择坐标，屏幕进入测站点的N,E,Z坐标输入界面。

8、按F1输入，进入集体坐标输入状态，在输入位置显示----，再按数字键输入具体坐标。

每输完一个坐标后按F4回车确认输入。

重复此项操作依次输入N,E,Z的坐标值。

当输入完Z数据并回车后，屏幕显示输入仪器高。

9、按F1输入，进入具体数据输入状态，在输入位置显示----，再按数字键输入具体仪高值。

完成后按F4回车，仪器确认对点器所对坐标值，屏幕返回坐标放样1/2菜单。

10、按F2输入后视点，屏幕显示后视点界面。

11、按F3坐标，屏幕进入后视点的N,E坐标输入界面。

12、按F1输入，分别输入后视点的N,E坐标（方法同第8步），然后按F4回车，屏幕显示照准后视点。

此时，松开水平和垂直制动螺旋，转动仪器，精确瞄准后视点。

（当测站点仪器望远镜与后视点棱镜杆尖满足互相通视，尽可能照准后视点棱镜杆尖位置，使测量结果更精确。

）13、按F4是，仪器确认现场方位角，屏幕返回坐标放样1/2菜单。

14、按F3输入放样点，屏幕显示放样点。

15、按F3坐标，屏幕进入放样点的N,E,Z坐标输入界面。

分别输入放样点的N,E,Z坐标（方法同第8步）。

输入完毕后按F4回车,屏幕显示输入棱镜高度。

16、按F1输入棱镜高，完成后按F4回车，屏幕显示放样参数计算。

17、按F4继续，屏幕显示角度差调为零。

18、松开仪器水平制动螺旋调整水平读数直到dHR值为0。

指挥跑棱镜杆者，把棱镜杆放置到望远镜十字丝竖线的方向上。

19、上下转动望远镜，知道瞄准棱镜中心，按F3距离，屏幕显示HD，dH,dZ,（HD为测站点到棱镜之间的水平距离,dH为棱镜到放样点间的水平距离（即为测站点到棱镜的距离与测站点到放样点的距离之差），dZ为棱镜杆尖到放样点的高差，详见图B。

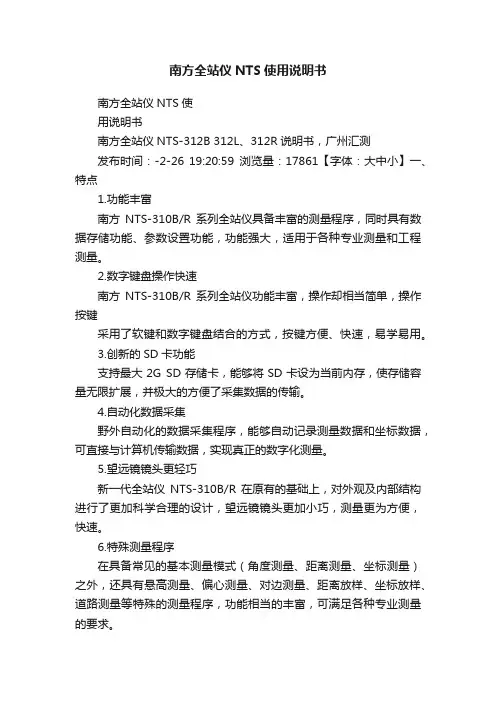

南方全站仪NTS使用说明书南方全站仪NTS使用说明书南方全站仪NTS-312B 312L、312R说明书，广州汇测发布时间：-2-26 19:20:59浏览量：17861【字体：大中小】一、特点1.功能丰富南方NTS-310B/R系列全站仪具备丰富的测量程序，同时具有数据存储功能、参数设置功能，功能强大，适用于各种专业测量和工程测量。

2.数字键盘操作快速南方NTS-310B/R系列全站仪功能丰富，操作却相当简单，操作按键采用了软键和数字键盘结合的方式，按键方便、快速，易学易用。

3.创新的SD卡功能支持最大2G SD存储卡，能够将SD卡设为当前内存，使存储容量无限扩展，并极大的方便了采集数据的传输。

4.自动化数据采集野外自动化的数据采集程序，能够自动记录测量数据和坐标数据，可直接与计算机传输数据，实现真正的数字化测量。

5.望远镜镜头更轻巧新一代全站仪NTS-310B/R在原有的基础上，对外观及内部结构进行了更加科学合理的设计，望远镜镜头更加小巧，测量更为方便，快速。

6.特殊测量程序在具备常见的基本测量模式（角度测量、距离测量、坐标测量）之外，还具有悬高测量、偏心测量、对边测量、距离放样、坐标放样、道路测量等特殊的测量程序，功能相当的丰富，可满足各种专业测量的要求。

7.中文界面和菜单NTS-310B/R全站仪采用了汉化的中文界面，对于中国用户更直观，更便于操作，显示屏更大，设计更加人性化，字体更清晰，美观。

使仪器操作更加得心应手。

二、预备事项2.1预防事项7.日光下测量应避免将物镜直接瞄准太阳。

若在太阳下作业应安装滤光镜。

8.避免在高温和低温下存放仪器，亦应避免温度骤变（使用时气温变化除夕卜）。

9.仪器不使用时，应将其装入箱内，置于干燥处，注意防震、防尘和防潮。

10.若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直至它适应环境温度后再使用仪器。

11.仪器长期不使用时，应将仪器上的电池卸下分开存放。

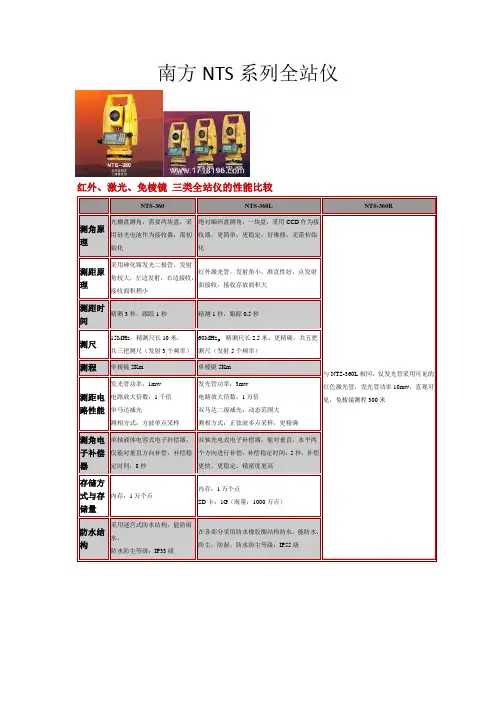

南方NTS系列全站仪红外、激光、免棱镜三类全站仪的性能比较NTS-360NTS-360L NTS-360R测角原理光栅盘测角，需要两块盘，采用硅光电池作为接收器，需初始化绝对编码盘测角，一块盘，采用CCD作为接收器，更简单，更稳定，好维修，无需初始化与NTS-360L相同，仅发光管采用可见的红色激光管，发光管功率10mw，直观可见，免棱镜测程300米测距原理采用砷化镓发光二极管，发射角较大，左边发射，右边接收，接收面积稍小红外激光管，发射角小，准直性好，点发射面接收，接收存放面积大测距时间精测3秒，跟踪1秒精测1秒，跟踪0.5秒测尺15MHz，精测尺长10米，共三把测尺（发射3个频率）60MHz，精测尺长2.5米，更精确，共五把测尺（发射5个频率）测程单棱镜2Km 单棱镜5Km测距电路性能发光管功率：1mw电路放大倍数：1千倍单马达减光测相方式：方波单点采样发光管功率：3mw电路放大倍数：1万倍双马达二级减光：动态范围大测相方式：正弦波多点采样，更精确测角电子补偿器单轴液体电容式电子补偿器，仅能对垂直方向补偿，补偿稳定时间：8秒双轴光电式电子补偿器，能对垂直、水平两个方向进行补偿，补偿稳定时间：5秒，补偿更快、更稳定、精密度更高存储方式与存储量内存：1万个点内存：1万个点SD卡：1G（海量：1000万点）防水结构采用迷宫式防水结构，能防雨水，防水防尘等级：IP33级在各部分采用防水橡胶圈结构防水，能防水，防尘，防湿。

防水防尘等级：IP55级NTS-360系列红外发光全站仪技术特色1.光栅测角原理2.红外发光测距光路图 5.迷宫式防水原理3.NTS-360电路原理图4.单轴液体电容式电子补偿器原理NTS-360L/360R系列免棱镜激光全站仪技术特色1.绝对编码测角原理2.激光测距光路图3.双轴液体光电式电子补偿器原理图4.NTS-360L/360R电路原理图5.测角、测距各一块板6.橡胶圈防水原理7.SD卡+USB数据传输。

南方（NTS300/310/350全站仪）仪器的连接设置：(注:在使用安卓版掌测联机时，波特率参数必须为9600；在使用WM版联机时，一般掌测和全站仪通讯参数一致，都可以具备通讯联机，为了统一联机效果，便于切换掌测设备检查，建议仪器上通讯设置波特率设置为9600。

)（注意：最小显示精度务必设置为1毫米，最小精度设置为0.2毫米联机有问题；仪器的垂直角设置为：天顶距。

）仪器的联机界面是在开机界面，测角界面。

南方2模式：需设置测站和仪器高，串口号根据掌上电脑的实际情况设置。

掌测上联机要点操作说明：1、首先在掌测上----联机设置界面上，选择仪器类型和通讯参数，“点击联机测量模式”，配对联机，安卓版和WM版略有不同。

安卓版掌测：只选择仪器类型就可以，其他默认参数为9600,N,8,1，不用选择都是固定的;串口号不用设置，会自动生成。

当选择联机测量模式时，手机上会提示蓝牙权限请求，应确认“是”，这时手机上会显示当前手机蓝牙范围内蓝牙设备扫描情况，您的蓝牙适配器应当打开，适配器蓝牙在闪烁状态，当您选择了代表蓝牙识别的名称符号时，掌测处于开始联机状态，(初次使用蓝牙时，会提示您输入蓝牙密码“0000”，确认。

)这时，你选择代表蓝牙符号的那个名称，手机联机成功，会提示，“串口蓝牙已联机”，这是看到蓝牙适配器已经处于常亮状态，蓝牙正常联机。

如果提示蓝牙联机失败，应当，重新初始化蓝牙，重新选择联机测量模式。

一般情况在蓝牙电量低的时候，有异常，蓝牙供电不足。

WM版掌测：选择仪器类型以后，系统通讯参数，必须和仪器上一致，一般设置为9600,N,8,1，选择的通讯参数不同，效果有差异。

串口号选择时，选择不同的串口，结果是不同，应检查已配对端口号是否是串口端口，或者是蓝牙端口，这点很重要，当使用数据线联机时，应选择数据线输出的那个端口，当使用蓝牙联机时，应选择蓝牙输出的那个端口(初次使用蓝牙时，会提示您输入蓝牙密码“0000”，确认)。

南方NTS系列全站仪使用操作方法一、仪器基本功能无棱镜测距：200米测距精度：5＋3ppm单棱镜测距：5000米测距精度：1＋1ppm二、参数设置1．从菜单键中设置：(1)MENU→F4下一页→F1参数设置→可以设置角度读数F1、自动开关机F2和自动补偿F3→回车确认F4(2)数据采集时相关参数MENU→F1数据采集→F1输入文件名→F4共二次→F3设置→F1测距模式→F1粗测?F2跟踪?F2测量次数→F1单次?F2连续?F3存储设置→F1自动存储坐标F2自动存储数据（是？否？）F4下一页F1数据采集设置→F1先输测点?F2先测量?2．从距离（坐标）测量模式中设置：在距离(坐标)测量模式下→F3选S/A→可以设置棱镜F1、大气改正PPM（F2）、温度F3、气压F4注：PPM值在0.14~0.2间3．从开机时设置：F1+开机：→F2仪器常数（除非专业测定，否则一般为0）4．从星键模式设置：见上述“星键模式”三、角度测量水平角：HR垂直角：V按ANG进入测角模式→可以置零、锁定、置盘→下一页可以对天顶角与高度角、垂直角与斜率、水平角左右角转换四、距离测量必须检查大气改正和棱镜常数！！大气改正：一般为0.14棱镜常数：如果棱镜常数为-30mm，则在设置时输入-30mm水平距离：HD倾斜距离：SD1．静态测距：距离测量模式→模式F2→F1单次精测F1、连续精测F2→第一次设定之后，以后可直接按距离测量键2．动态测距距离测量模式→模式F2→F3连续跟踪→第一次设定之后，以后可直接按距离测量键3．无棱镜测距按下星键→F1模式→F3无合作→不用棱镜直接按距离测量键可测200米的目标。

五、建立文件名及预置数据1．文件名建立和坐标输入（删除）MENU→F3内存管理→F4下一页→F1输入坐标→F1输入文件名→F4回车→F1输入点名→F1输入坐标值（F2删除）→ESC几次直至测角模式2．文件名的修改与删除MENU→F3内存管理→F3文件维护→F2改名，F3删除六、坐标测量1．简易坐标测量（1）不输入测站点坐标时：测站点坐标自动设为上一次使用时的测站点坐标值，若不改变测站点坐标值、后视定向点的角度HR、仪器高、棱镜高→照准测点按坐标测量键即可得假坐标值；（2）输入测站点坐标时：在测角模式下输入后视定向点的角度→HR按坐标测量键→F4下一页→F3测站，输入站点坐标值→F1镜高，输入棱镜高度值→F4确认→F2仪高，输入仪器高度值→按“坐标测量键”可得坐标值（或自动测量坐标）2．数字化测量（数据采集）（1）建立文件名并输入已知点坐标MENU→F3内存管理→F4下一页→F1输入坐标→选择文件，F1输入（F2调用）文件→F4回车→输入坐标值，F1输入点名、坐标值→ESC退出→ESC（2）设站（输入测站点、后视点坐标）及检查F1数据采集→F1输入文件名→F1输入测站点（点名、编码、仪高）→F4记录→F4是→回到“数据采集”，F2输入后视点→F1输入点名、编码、镜高→F3后视→F4回车→照准后视点后按F4是→F4测量→F3坐标→F3否（检查测量的坐标值是否与后视点的坐标值一致）（3）数据采集及记录F3测量→F1输入点名、编码、镜高→F3测量→F3坐标→（自动记录）→继续F3（或F4同前，即仪高、属性不变）采集下一个点七、坐标放样1．无建站放样测距模式→F4下一页→F2放样→F1平距→输入平距F1→F4回车→按测距键→显示相关数据2．需建站放样（1）建立文件名并输入已知点坐标MENU→F3内存管理→F4下一页→F1输入坐标→选择文件，F1输入（F2调用）文件→F4回车→输入坐标值，F1输入点名、坐标值→ESC退出→ESC（2）按放样键S.O→F1输入文件名(F2调用，F3跳过) →F4回车→F1输入测站点→F1输入点名→F4是→F1输入仪高→F4回车，返回放样模式→F2输入后视点→F1输入点名→F4是→照准后视点无误后，F4是，返回放样模式→F3输入放样点名→F3输入坐标→F1输入XYZ、镜高→F4二次→转动仪器使dHR为0，制动→F2距离→移动棱镜使dD也为0→F4换点放样八、其它测量功能按MENU→F2测量程序→F1悬高测量，F2对边测量，F3为Z坐标，F4下一页为F1面积测量1．悬高测量按MENU→F2测量程序→F1悬高测量→F1输入镜高→F1测量，显示平距HD→F4设置，当仰（俯）望远镜对准目标时，可直接显示悬高VD2．对边测量（仪器设置在0点）（1）连续式：按MENU→F2测量程序→F2对边测量→F4回车→F2连续（A-B，B-C）→瞄准1点，F1测量，显示01平距HD→F4设置→瞄准2点，F1测量，显示02平距HD→F4设置，显示对边12平距dHD→F4下点，瞄准3点→F1测量，显示03平距HD→F4设置，显示对边23平距。

NTS-352型全站仪的使用一、全站仪的常用功能1.角度测量2.距离测量3.标准测量4.对边测量5.悬高测量6.点放样7.距离放样8.面积测量二、全站仪的安置操作参考：仪器的整平与对中1、安置三脚架：首先，将三脚架打开，伸到适当高度，拧紧三个固定螺旋。

2、将仪器安置到三脚架上：将仪器小心地安置到三脚架上，松开中心连接螺旋，在架头上轻移仪器，直到锤球对准测站点标志中心，然后轻轻拧紧连接螺旋。

3、利用圆水准器粗平仪器①旋转两个脚螺旋A、B，使圆水准器气泡移到与上述两个脚螺旋中心连线相垂直的一条直线上。

②旋转脚螺旋C，使圆水准器气泡居中。

4、利用长水准器精平仪器①松开水平制动螺旋、转动仪器使管水准器平行于某一对脚螺旋A、B的连线。

再旋转脚螺旋A、B，使管水准器气泡居中。

②将仪器绕竖轴旋转90º（100g），再旋转另一个脚螺旋C，使管水准器气泡居中。

③再次旋转90º，重复①②，直至四个位置上气泡居中为止。

5、利用光学对中器对中根据观测者的视力调节光学对中器望远镜的目镜。

松开中心连接螺旋、轻移仪器，将光学对中器的中心标志对准测站点，然后拧紧连接螺旋。

在轻移仪器时不要让仪器在架头上有转动，以尽可能减少气泡的偏移。

6、最后精平仪器按第4步精确整平仪器，直到仪器旋转到任何位置时，管水准气泡始终居中为止，然后拧紧连接螺旋。

三、角度测量1.水平角右角和垂直角的测量确认处于角度测量模式，按下列操作步骤进行：2.水平角的设置1）通过锁定角度值进行设置2）通过键盘输入进行设置四、距离测量1.连续测量垂直角（V2.N次测量/单次测量当输入测量次数后，仪器就按设置的次数进行测量，并显示出距离平均值。

当输入测量次数为1，因为是单次测量，仪器不显示距离平均值。

；五、标准测量（一）设置测站点可利用内存中的坐标数据来设定或直接由键盘输入利用内存中的坐标数据来设定（利用内存中的坐标数据来设置测站点的操作步骤）（二）设置后视点通过输入点号设置后视点将后视定向角数据寄存在仪器内（三）碎部测量：即进行待测点测量，并存储数据六、对边测量对边测量模式有两个功能。
