一、特点1．功能丰富南方NTS-310B/R系列全站仪具备丰富的测量程序，同时具有数据存储功能、参数设置功能，功能强大，适用于各种专业测量和工程测量。
2．数字键盘操作快速南方NTS-310B/R系列全站仪功能丰富，操作却相当简单，操作按键采用了软键和数字键盘结合的方式，按键方便、快速，易学易用。
3．创新的SD卡功能支持最大2G SD存储卡，可以将SD卡设为当前内存，使存储容量无限扩展，并极大的方便了采集数据的传输。
4．自动化数据采集野外自动化的数据采集程序，可以自动记录测量数据和坐标数据，可直接与计算机传输数据，实现真正的数字化测量。
5．望远镜镜头更轻巧新一代全站仪NTS-310B/R在原有的基础上，对外观及内部结构进行了更加科学合理的设计，望远镜镜头更加小巧，测量更为方便，快速。
6．特殊测量程序在具备常用的基本测量模式（角度测量、距离测量、坐标测量）之外，还具有悬高测量、偏心测量、对边测量、距离放样、坐标放样、道路测量等特殊的测量程序，功能相当的丰富，可满足各种专业测量的要求。
7. 中文界面和菜单NTS-310B/R全站仪采用了汉化的中文界面，对于中国用户更直观，更便于操作，显示屏更大，设计更加人性化，字体更清晰，美观。
使仪器操作更加得心应手。
二、预备事项2.1预防事项7．日光下测量应避免将物镜直接瞄准太阳。
若在太阳下作业应安装滤光镜。
8．避免在高温和低温下存放仪器，亦应避免温度骤变（使用时气温变化除外）。
9．仪器不使用时，应将其装入箱内，置于干燥处，注意防震、防尘和防潮。
10．若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直至它适应环境温度后再使用仪器。
11．仪器长期不使用时，应将仪器上的电池卸下分开存放。
电池应每月充电一次。
12．仪器运输应将仪器装于箱内进行，运输时应小心避免挤压、碰撞和剧烈震动，长途运输最好在箱子周围使用软垫。
13．仪器安装至三脚架或拆卸时，要一只手先握住仪器，以防仪器跌落。
一、特点1．功能丰富南方NTS-310B/R系列全站仪具备丰富的测量程序，同时具有数据存储功能、参数设置功能，功能强大，适用于各种专业测量和工程测量。
2．数字键盘操作快速南方NTS-310B/R系列全站仪功能丰富，操作却相当简单，操作按键采用了软键和数字键盘结合的方式，按键方便、快速，易学易用。
3．创新的SD卡功能支持最大2G SD存储卡，可以将SD卡设为当前内存，使存储容量无限扩展，并极大的方便了采集数据的传输。
4．自动化数据采集野外自动化的数据采集程序，可以自动记录测量数据和坐标数据，可直接与计算机传输数据，实现真正的数字化测量。
5．望远镜镜头更轻巧新一代全站仪NTS-310B/R在原有的基础上，对外观及内部结构进行了更加科学合理的设计，望远镜镜头更加小巧，测量更为方便，快速。
6．特殊测量程序在具备常用的基本测量模式（角度测量、距离测量、坐标测量）之外，还具有悬高测量、偏心测量、对边测量、距离放样、坐标放样、道路测量等特殊的测量程序，功能相当的丰富，可满足各种专业测量的要求。
7. 中文界面和菜单NTS-310B/R全站仪采用了汉化的中文界面，对于中国用户更直观，更便于操作，显示屏更大，设计更加人性化，字体更清晰，美观。
使仪器操作更加得心应手。
二、预备事项2.1预防事项7．日光下测量应避免将物镜直接瞄准太阳。
若在太阳下作业应安装滤光镜。
8．避免在高温和低温下存放仪器，亦应避免温度骤变（使用时气温变化除外）。
9．仪器不使用时，应将其装入箱内，置于干燥处，注意防震、防尘和防潮。
10．若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直至它适应环境温度后再使用仪器。
11．仪器长期不使用时，应将仪器上的电池卸下分开存放。
电池应每月充电一次。
12．仪器运输应将仪器装于箱内进行，运输时应小心避免挤压、碰撞和剧烈震动，长途运输最好在箱子周围使用软垫。
13．仪器安装至三脚架或拆卸时，要一只手先握住仪器，以防仪器跌落。

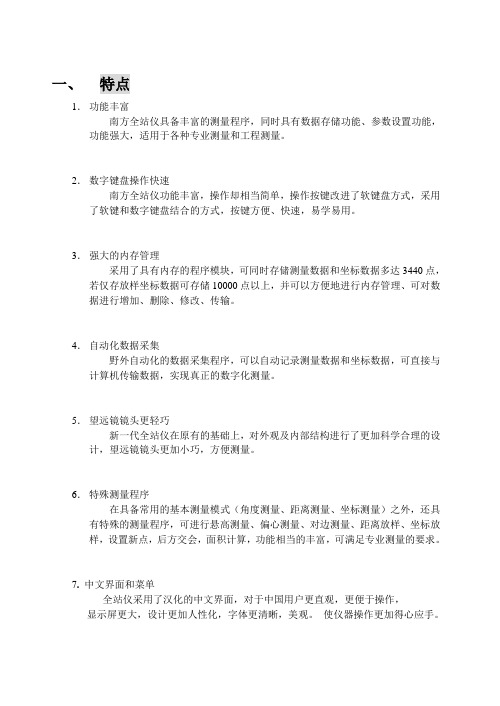

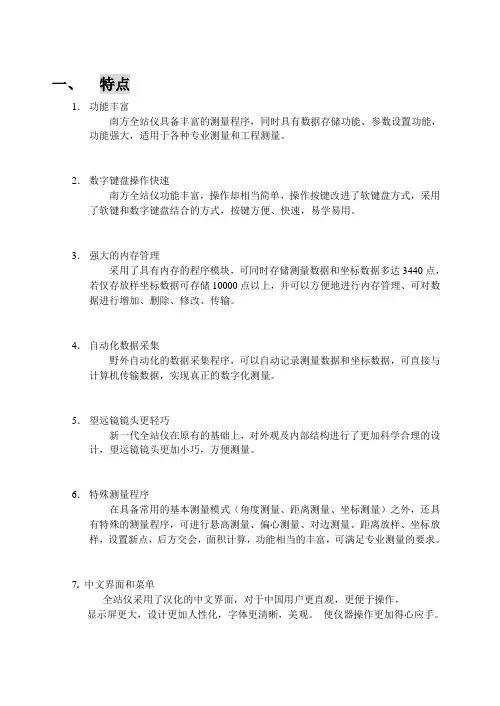

一、特点1．功能丰富南方全站仪具备丰富的测量程序，同时具有数据存储功能、参数设置功能，功能强大，适用于各种专业测量和工程测量。
2．数字键盘操作快速南方全站仪功能丰富，操作却相当简单，操作按键改进了软键盘方式，采用了软键和数字键盘结合的方式，按键方便、快速，易学易用。
3．强大的内存管理采用了具有内存的程序模块，可同时存储测量数据和坐标数据多达3440点，若仅存放样坐标数据可存储10000点以上，并可以方便地进行内存管理、可对数据进行增加、删除、修改、传输。
4．自动化数据采集野外自动化的数据采集程序，可以自动记录测量数据和坐标数据，可直接与计算机传输数据，实现真正的数字化测量。
5．望远镜镜头更轻巧新一代全站仪在原有的基础上，对外观及内部结构进行了更加科学合理的设计，望远镜镜头更加小巧，方便测量。
6．特殊测量程序在具备常用的基本测量模式（角度测量、距离测量、坐标测量）之外，还具有特殊的测量程序，可进行悬高测量、偏心测量、对边测量、距离放样、坐标放样，设置新点，后方交会，面积计算，功能相当的丰富，可满足专业测量的要求。
7. 中文界面和菜单全站仪采用了汉化的中文界面，对于中国用户更直观，更便于操作，显示屏更大，设计更加人性化，字体更清晰，美观。
使仪器操作更加得心应手。
二、预备事项2.1预防事项1．日光下测量应避免将物镜直接瞄准太阳。
若在太阳下作业应安装滤光器。
2．避免在高温和低温下存放仪器，亦应避免温度骤变（使用时气温变化除外）。
3．仪器不使用时，应将其装入箱内，置于干燥处，注意防震、防尘和防潮。
4．若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直至它适应环境温度后再使用仪器。
5．仪器长期不使用时，应将仪器上的电池卸下分开存放。
电池应每月充电一次。
6．仪器运输应将仪器装于箱内进行，运输时应小心避免挤压、碰撞和剧烈震动，长途运输最好在箱子周围使用软垫。
7．仪器安装至三脚架或拆卸时，要一只手先握住仪器，以防仪器跌落。
南方测绘全站仪测量操作步骤（五篇范例）第一篇：南方测绘全站仪测量操作步骤南方测绘全站仪测量操作步骤（NTS-312B）一，测站点测量法（精准测量，测距不宜大于350米）：1，将仪器调平后按开机键出现最初界面（测量、模式、S/A、P1↓），然后按功能键（M）找到“测量程序”，按测量程序相对应的键F2键进入测量程序选择内容。
2，使用方位键选择“坐标放样”后按相应的F2键进入坐标放样系统（会出现“选择一个文件”坐标库存，当无库存坐标时可以按ENT键跳过）。
进行建站，选择“输入测站点”按F1输入点名后进入坐标编辑界面（可放弃点名编辑直接按“坐标”进入坐标编辑界面）。
然后对应相应的N、E、Z将X、Y、Z数据输入进去（当未测量高程时Z可以为0.000）其中每输入一排相应数据完后可以按方位键跳至下一行（仪器高，目标高默认可为0.000），数据输入完毕后按ENT键回到“坐标放样”选择界面；再次使用方位键选择“输入后视点”后按F2键进入，然后选择“坐标”F4键进入坐标数据编辑界面，输入相应坐标，完成后按ENT键，出现“照准后视点”、“是、否”照准；将仪器镜头内十字丝线中心照准后视棱镜中心（棱镜需事前调置好）后锁定照准方位，照准完毕后按“是”（F4键）即整个测站点设置完毕。
3，坐标放样步骤：测站点设置完毕后将自动回到“坐标放样”选择界面。
按F3键进入“输入放样点”（点名可编辑也可不编辑，直接按F4“坐标”进入坐标编辑界面），对相应的N、E、Z输入相应的X、Y、Z坐标后按ENT键确定所编辑的坐标，（当无高程要求时镜高可为默认值，然后继续按ENT键出现“放样参数计算”再按F4键“继续”进入放样定位）。
最后将角度dHR调置为00°00′00″后即可放样。
当棱镜设置好放样位置后仪器应照准棱镜镜头中心锁定水平角度方位，再按“距离”（F2键）进行测量。
当测量结果数据显示时，可调整棱镜远近（dH为正数时即相应的棱镜应靠近仪器，dH为负数时则棱镜应远离仪器），直到将dH的测距为0.000m即可完成该点坐标放样。
南方（NTS300/310/350全站仪）仪器的连接设置：(注:在使用安卓版掌测联机时，波特率参数必须为9600；在使用WM版联机时，一般掌测和全站仪通讯参数一致，都可以具备通讯联机，为了统一联机效果，便于切换掌测设备检查，建议仪器上通讯设置波特率设置为9600。
)（注意：最小显示精度务必设置为1毫米，最小精度设置为0.2毫米联机有问题；仪器的垂直角设置为：天顶距。
）仪器的联机界面是在开机界面，测角界面。
南方2模式：需设置测站和仪器高，串口号根据掌上电脑的实际情况设置。
掌测上联机要点操作说明：1、首先在掌测上----联机设置界面上，选择仪器类型和通讯参数，“点击联机测量模式”，配对联机，安卓版和WM版略有不同。
安卓版掌测：只选择仪器类型就可以，其他默认参数为9600,N,8,1，不用选择都是固定的;串口号不用设置，会自动生成。
当选择联机测量模式时，手机上会提示蓝牙权限请求，应确认“是”，这时手机上会显示当前手机蓝牙范围内蓝牙设备扫描情况，您的蓝牙适配器应当打开，适配器蓝牙在闪烁状态，当您选择了代表蓝牙识别的名称符号时，掌测处于开始联机状态，(初次使用蓝牙时，会提示您输入蓝牙密码“0000”，确认。
)这时，你选择代表蓝牙符号的那个名称，手机联机成功，会提示，“串口蓝牙已联机”，这是看到蓝牙适配器已经处于常亮状态，蓝牙正常联机。
如果提示蓝牙联机失败，应当，重新初始化蓝牙，重新选择联机测量模式。
一般情况在蓝牙电量低的时候，有异常，蓝牙供电不足。
WM版掌测：选择仪器类型以后，系统通讯参数，必须和仪器上一致，一般设置为9600,N,8,1，选择的通讯参数不同，效果有差异。
串口号选择时，选择不同的串口，结果是不同，应检查已配对端口号是否是串口端口，或者是蓝牙端口，这点很重要，当使用数据线联机时，应选择数据线输出的那个端口，当使用蓝牙联机时，应选择蓝牙输出的那个端口(初次使用蓝牙时，会提示您输入蓝牙密码“0000”，确认)。
一、特点1．功能丰富南方NTS-310B/R系列全站仪具备丰富的测量程序，同时具有数据存储功能、参数设置功能，功能强大，适用于各种专业测量和工程测量。
2．数字键盘操作快速南方NTS-310B/R系列全站仪功能丰富，操作却相当简单，操作按键采用了软键和数字键盘结合的方式，按键方便、快速，易学易用。
3．创新的SD卡功能支持最大2G SD存储卡，可以将SD卡设为当前内存，使存储容量无限扩展，并极大的方便了采集数据的传输。
4．自动化数据采集野外自动化的数据采集程序，可以自动记录测量数据和坐标数据，可直接与计算机传输数据，实现真正的数字化测量。
5．望远镜镜头更轻巧新一代全站仪NTS-310B/R在原有的基础上，对外观及内部结构进行了更加科学合理的设计，望远镜镜头更加小巧，测量更为方便，快速。
6．特殊测量程序在具备常用的基本测量模式（角度测量、距离测量、坐标测量）之外，还具有悬高测量、偏心测量、对边测量、距离放样、坐标放样、道路测量等特殊的测量程序，功能相当的丰富，可满足各种专业测量的要求。
7.中文界面和菜单NTS-310B/R全站仪采用了汉化的中文界面，对于中国用户更直观，更便于操作，显示屏更大，设计更加人性化，字体更清晰，美观。
使仪器操作更加得心应手。
二、预备事项2.1预防事项1．日光下测量应避免将物镜直接瞄准太阳。
若在太阳下作业应安装滤光镜。
2．避免在高温和低温下存放仪器，亦应避免温度骤变（使用时气温变化除外）。
3．仪器不使用时，应将其装入箱内，置于干燥处，注意防震、防尘和防潮。
4．若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直至它适应环境温度后再使用仪器。
5．仪器长期不使用时，应将仪器上的电池卸下分开存放。
电池应每月充电一次。
6．仪器运输应将仪器装于箱内进行，运输时应小心避免挤压、碰撞和剧烈震动，长途运输最好在箱子周围使用软垫。
7．仪器安装至三脚架或拆卸时，要一只手先握住仪器，以防仪器跌落。

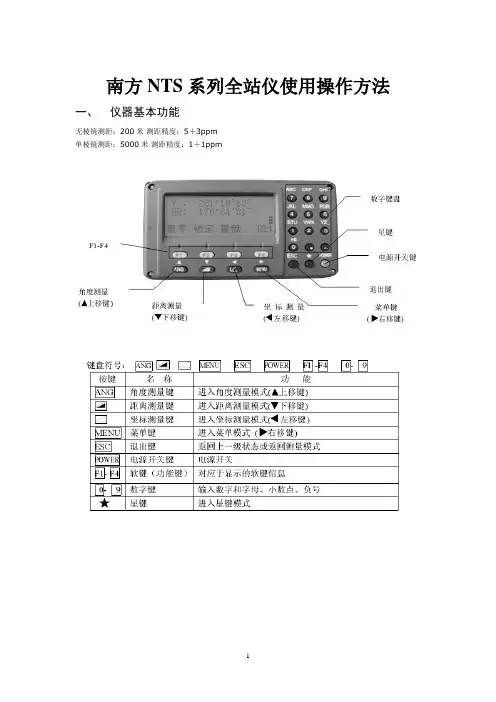

南方NTS系列全站仪使用操作方法一、仪器基本功能无棱镜测距：200米测距精度：5＋3ppm单棱镜测距：5000米测距精度：1＋1ppm二、参数设置1．从菜单键中设置：(1)MENU→F4下一页→F1参数设置→可以设置角度读数F1、自动开关机F2和自动补偿F3→回车确认F4(2)数据采集时相关参数MENU→F1数据采集→F1输入文件名→F4共二次→F3设置→F1测距模式→F1粗测?F2跟踪?F2测量次数→F1单次?F2连续?F3存储设置→F1自动存储坐标F2自动存储数据（是？否？）F4下一页F1数据采集设置→F1先输测点?F2先测量?2．从距离（坐标）测量模式中设置：在距离(坐标)测量模式下→F3选S/A→可以设置棱镜F1、大气改正PPM（F2）、温度F3、气压F4注：PPM值在0.14~0.2间3．从开机时设置：F1+开机：→F2仪器常数（除非专业测定，否则一般为0）4．从星键模式设置：见上述“星键模式”三、角度测量水平角：HR垂直角：V按ANG进入测角模式→可以置零、锁定、置盘→下一页可以对天顶角与高度角、垂直角与斜率、水平角左右角转换四、距离测量必须检查大气改正和棱镜常数！！大气改正：一般为0.14棱镜常数：如果棱镜常数为-30mm，则在设置时输入-30mm水平距离：HD倾斜距离：SD1．静态测距：距离测量模式→模式F2→F1单次精测F1、连续精测F2→第一次设定之后，以后可直接按距离测量键2．动态测距距离测量模式→模式F2→F3连续跟踪→第一次设定之后，以后可直接按距离测量键3．无棱镜测距按下星键→F1模式→F3无合作→不用棱镜直接按距离测量键可测200米的目标。
