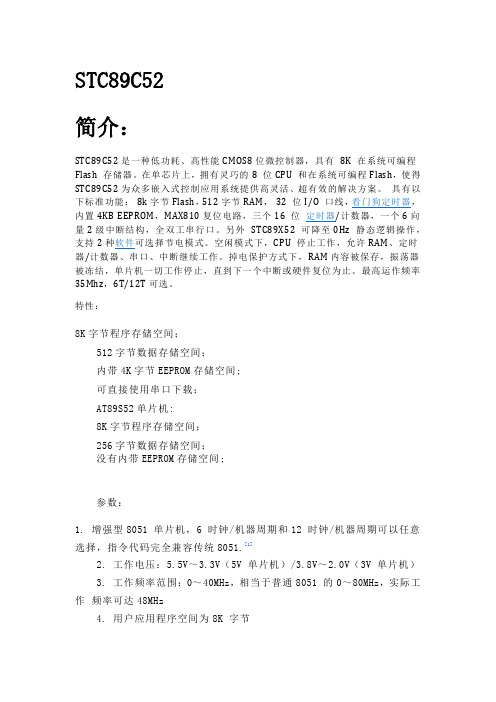

STC89C52简介：STC89C52是一种低功耗、高性能CMOS8位微控制器，具有8K 在系统可编程Flash 存储器。
在单芯片上，拥有灵巧的8 位CPU 和在系统可编程Flash，使得STC89C52为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。
具有以下标准功能：8k字节Flash，512字节RAM，32 位I/O 口线，看门狗定时器，内置4KB EEPROM，MAX810复位电路，三个16 位定时器/计数器，一个6向量2级中断结构，全双工串行口。
另外STC89X52 可降至0Hz 静态逻辑操作，支持2种软件可选择节电模式。
空闲模式下，CPU 停止工作，允许RAM、定时器/计数器、串口、中断继续工作。
掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机一切工作停止，直到下一个中断或硬件复位为止。
最高运作频率35Mhz，6T/12T可选。
特性：8K字节程序存储空间；512字节数据存储空间；内带4K字节EEPROM存储空间;可直接使用串口下载；AT89S52单片机:8K字节程序存储空间；256字节数据存储空间；没有内带EEPROM存储空间;参数：1. 增强型8051 单片机，6 时钟/机器周期和12 时钟/机器周期可以任意选择，指令代码完全兼容传统8051.[1]2. 工作电压：5.5V～3.3V（5V 单片机）/3.8V～2.0V（3V 单片机）3. 工作频率范围：0～40MHz，相当于普通8051 的0～80MHz，实际工作频率可达48MHz4. 用户应用程序空间为8K 字节5. 片上集成512 字节RAM6. 通用I/O 口（32 个），复位后为：P0/P1/P2/P3 是准双向口/弱上拉， P0 口是漏极开路输出，作为总线扩展用时，不用加上拉电阻，作为 I/O 口用时，需加上拉电阻。
7. ISP（在系统可编程）/IAP（在应用可编程），无需专用编程器，无需专用仿真器，可通过串口（RxD/P3.0,TxD/P3.1）直接下载用户程序，数秒即可完成一片8. 具有EEPROM 功能9. 具有看门狗功能10. 共3 个16 位定时器/计数器。
STC89C52单片机用户手册一、概述STC89C52 单片机是一款高性能、低功耗的 8 位微控制器，具有丰富的片内资源和强大的功能，广泛应用于各种电子设备和控制系统中。
二、主要特点1、增强型 8051 内核，指令代码完全兼容传统 8051 单片机。
2、工作电压范围宽，可在 38V 55V 之间正常工作。
3、片内集成 8K 字节的 Flash 程序存储器，可反复擦写 1000 次以上。
4、 512 字节的片内数据存储器（RAM）。
5、拥有 32 个可编程的 I/O 口，方便连接外部设备。
6、 3 个 16 位定时器/计数器，可用于定时、计数和脉冲宽度测量等功能。
7、 8 个中断源，包括 2 个外部中断、3 个定时器中断和 2 个串行口中断，具有两级中断优先级。
8、全双工串行通信接口（UART），可方便地与其他设备进行通信。
三、引脚功能1、 VCC：电源正极，接＋5V 电源。
2、 GND：电源地。
3、 P0 口：8 位漏极开路双向 I/O 口，作为地址/数据总线分时复用口。
4、 P1 口：8 位准双向 I/O 口，具有内部上拉电阻。
5、 P2 口：8 位准双向 I/O 口，作为高 8 位地址总线。
6、 P3 口：8 位准双向 I/O 口，具有第二功能。
例如，P30 为串行输入口（RXD），P31 为串行输出口（TXD）等。
四、存储结构1、程序存储器STC89C52 单片机的程序存储器空间为 8K 字节，地址范围为0000H 1FFFH。
用于存放用户编写的程序代码。
2、数据存储器数据存储器分为内部数据存储器和外部数据存储器。
内部数据存储器包括低 128 字节的 RAM（地址范围为 00H 7FH）和高 128 字节的特殊功能寄存器（SFR，地址范围为 80H FFH）。
外部数据存储器最大可扩展至 64K 字节。
五、时钟与复位1、时钟电路STC89C52 单片机可以使用内部时钟和外部时钟。
内部时钟通过在XTAL1 和 XTAL2 引脚之间连接晶振和电容来产生时钟信号。
STC89C52是一种带8K字节闪烁可编程可檫除只读存储器（FPEROM-Flash Programable and Erasable Read Only Memory ）的低电压，高性能COMOS8的微处理器，俗称单片机。
该器件采用ATMEL 搞密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。

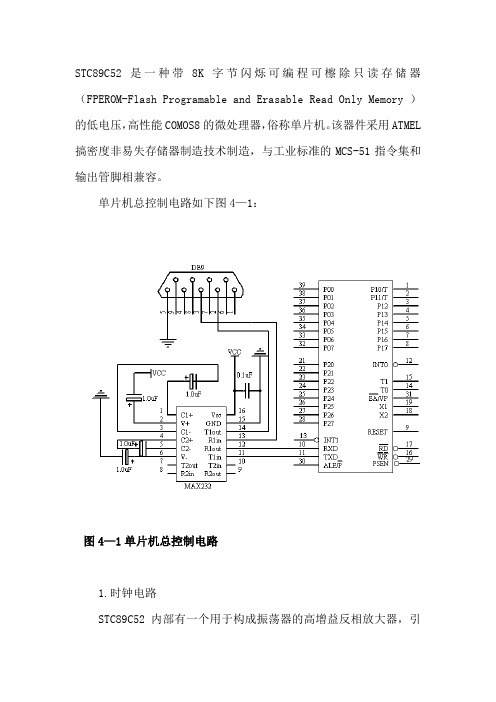

单片机总控制电路如下图4—1：图4—1单片机总控制电路1.时钟电路STC89C52内部有一个用于构成振荡器的高增益反相放大器，引脚RXD和TXD分别是此放大器的输入端和输出端。
时钟可以由内部方式产生或外部方式产生。
内部方式的时钟电路如图4—2(a) 所示，在RXD和TXD引脚上外接定时元件，内部振荡器就产生自激振荡。
定时元件通常采用石英晶体和电容组成的并联谐振回路。
晶体振荡频率可以在1.2～12MHz之间选择，电容值在5～30pF之间选择，电容值的大小可对频率起微调的作用。
外部方式的时钟电路如图4—2（b）所示，RXD接地，TXD接外部振荡器。
对外部振荡信号无特殊要求，只要求保证脉冲宽度，一般采用频率低于12MHz的方波信号。
片内时钟发生器把振荡频率两分频，产生一个两相时钟P1和P2，供单片机使用。
示，RXD接地，TXD接外部振荡器。
对外部振荡信号无特殊要求，只要求保证脉冲宽度，一般采用频率低于12MHz的方波信号。
片内时钟发生器把振荡频率两分频，产生一个两相时钟P1和P2，供单片机使用。
RXD接地，TXD接外部振荡器。
对外部振荡信号无特殊要求，只要求保证脉冲宽度，一般采用频率低于12MHz的方波信号。
片内时钟发生器把振荡频率两分频，产生一个两相时钟P1和P2，供单片机使用。
（a）内部方式时钟电路（b）外部方式时钟电路图4—2时钟电路2.复位及复位电路（1）复位操作复位是单片机的初始化操作。
其主要功能是把PC初始化为0000H，使单片机从0000H单元开始执行程序。
除了进入系统的正常初始化之外，当由于程序运行出错或操作错误使系统处于死锁状态时，为摆脱困境，也需按复位键重新启动。
3.2 51单片机部分3.2.1 单片机选型依据MCS-51系列为美国Intel公司在上世纪80年代推出的一种8位单片机。
在芯片的集成程度上有较大提高，同时也大幅提升了性能，单片机的功能也大大丰富，功能单元的数量与种类答复增加，取得巨大成功，如今在我国获得广泛的应用。
MMCS51单片机的内部总体结构其基本特性如下：8位CPU、片内振荡器、4k字节ROM、128字节RAM、21个特殊功能寄存器、32根I/O线、可寻址的64k字节外部数据、程序存贮空间、2个16位定时器、计数器中断结构：具有二个优先级、五个中断源、一个全双工串行口、位寻址（即可寻找某位的内容）功能，适于按位进行逻辑运算的位处理器。
除128字节RAM、4k字节ROM和中断、串行口及定时器模块外，还有4组I/O口P0～P3，余下的就是CPU的全部组成。
把4kROM换为EEPROM就是8751的结构，如去掉ROM/EEPROM 部分即为8031，如果将ROM置换为Flash存贮器或EEPROM，或再省去某些I/O，即可得到51系列的派生品种，如89C51、AT89C2051等单片机。
单片机各部分是通过内部的总线有机地连接起来的。
MCS51单片机的组成如下：运算器以完成二进制的算术/逻辑运算部件ALU为核心，再加上暂存器TMP、累加器ACC、寄存器B、程序状态标志寄存器PSW及布尔处理器。
累加器ACC是一个八位寄存器，它是CPU中工作最频繁的寄存器。
在进行算术、逻辑运算时，累加器ACC往往在运算前暂存一个操作数（如被加数），而运算后又保存其结果（如代数和）。
寄存器B主要用于乘法和除法操作。
标志寄存器PSW也是一个八位寄存器，用来存放运算结果的一些特征，如有无进位、借位等。
其每位的具体含意如下所示：对用户来讲，最关心的是以下四位。
（1）进位标志CY（PSW.7）。
它表示了运算是否有进位（或借位）。
如果操作结果在最高位有进位（加法）或者借位（减法），则该位为1，否则为0[1] 。
STC89C52RC单⽚机使⽤书STC89C52RC单⽚机介绍STC89C52RC单⽚机是宏晶科技推出的新⼀代⾼速/低功耗/超强抗⼲扰的单⽚机，指令代码完全兼容传统8051单⽚机，12时钟/机器周期和6时钟/机器周期可以任意选择。
主要特性如下：1.增强型8051单⽚机，6时钟/机器周期和12时钟/机器周期可以任意选择，指令代码完全兼容传统8051.2.⼯作电压：5.5V～3.3V（5V单⽚机）/3.8V～2.0V（3V单⽚机）3.⼯作频率范围：0～40MHz，相当于普通8051的0～80MHz，实际⼯作频率可达48MHz4.⽤户应⽤程序空间为8K字节5.⽚上集成512字节RAM6.通⽤I/O⼝（32个），复位后为：P1/P2/P3/P4是准双向⼝/弱上拉，P0⼝是漏极开路输出，作为总线扩展⽤时，不⽤加上拉电阻，作为I/O⼝⽤时，需加上拉电阻。
7.ISP（在系统可编程）/IAP（在应⽤可编程），⽆需专⽤编程器，⽆需专⽤仿真器，可通过串⼝（RxD/P3.0,TxD/P3.1）直接下载⽤户程序，数秒即可完成⼀⽚8.具有EEPROM功能9.具有看门狗功能10.共3个16位定时器/计数器。
即定时器T0、T1、T211.外部中断4路，下降沿中断或低电平触发电路，Power Down模式可由外部中断低电平触发中断⽅式唤醒12.通⽤异步串⾏⼝（UART），还可⽤定时器软件实现多个UART13.⼯作温度范围：-40～+85℃（⼯业级）/0～75℃（商业级）14.PDIP封装STC89C52RC单⽚机的⼯作模式掉电模式：典型功耗<0.1µA,可由外部中断唤醒，中断返回后，继续执⾏原程序●空闲模式：典型功耗2mA●正常⼯作模式：典型功耗4Ma～7mA●掉电模式可由外部中断唤醒，适⽤于⽔表、⽓表等电池供电系统及便携设备STC89C52RC引脚图STC89C52RC引脚功能说明VCC（40引脚）：电源电压VSS（20引脚）：接地P0端⼝（P0.0～P0.7，39～32引脚）：P0⼝是⼀个漏极开路的8位双向I/O ⼝。
