中断系统与定时器计数器

单片机中的中断与定时器的原理与应用在单片机（Microcontroller）中，中断（Interrupt）和定时器（Timer）是重要的功能模块，广泛应用于各种嵌入式系统和电子设备中。

本文将介绍中断和定时器的基本原理，并探讨它们在单片机中的应用。

一、中断的原理与应用中断是指在程序执行过程中，当发生某个特定事件时，暂停当前任务的执行，转而执行与该事件相关的任务。

这样可以提高系统的响应能力和实时性。

单片机中的中断通常有外部中断和定时中断两种类型。

1. 外部中断外部中断是通过外部触发器（如按钮、传感器等）来触发的中断事件。

当外部触发器发生状态变化时，单片机会响应中断请求，并执行相应的中断服务程序。

外部中断通常用于处理实时性要求较高的事件，如按键检测、紧急报警等。

2. 定时中断定时中断是通过定时器来触发的中断事件。

定时器是一种特殊的计时设备，可以按照设定的时间周期产生中断信号。

当定时器倒计时完成时，单片机会响应中断请求，并执行相应的中断服务程序。

定时中断常用于处理需要精确计时和时序控制的任务，如脉冲计数、PWM波形生成等。

中断的应用具体取决于具体的工程需求，例如在电梯控制系统中，可以使用外部中断来响应紧急停车按钮；在家电控制系统中，可以利用定时中断来实现定时开关机功能。

二、定时器的原理与应用定时器是单片机中的一个重要模块，可以用于计时、延时、频率测量等多种应用。

下面将介绍定时器的工作原理和几种常见的应用场景。

1. 定时器的工作原理定时器是通过内部时钟源来进行计时的。

它通常由一个计数器和若干个控制寄存器组成。

计数器可以递增或递减，当计数值达到设定值时，会产生中断信号或触发其他相关操作。

2. 延时应用延时是定时器最常见的应用之一。

通过设定一个合适的计时器参数，实现程序的精确延时。

例如，在蜂鸣器控制中，可以使用定时器来生成特定频率和持续时间的方波信号，从而产生不同的声音效果。

3. 频率测量应用定时器还可以用于频率测量。

单片机中断系统和定时计数器在单片机的世界里，中断系统和定时计数器就像是两个得力的助手，为单片机的高效运行和精确控制发挥着至关重要的作用。

接下来，让我们一起深入了解一下这两个重要的概念。

首先，咱们来聊聊中断系统。

想象一下，单片机正在专心致志地执行着一个任务，突然有个紧急情况发生了，比如外部设备传来了一个重要的数据需要立即处理。

这时候，中断系统就像是一个“紧急警报器”，让单片机暂停当前的任务，迅速去处理这个紧急情况。

处理完之后，再回到原来被中断的地方继续执行之前的任务。

中断系统的好处那可太多了。

它大大提高了单片机的工作效率。

要是没有中断，单片机就得一直按照顺序依次执行任务，可能会错过一些关键的信息或者无法及时响应紧急事件。

有了中断，单片机就能在多个任务之间灵活切换，做到“分身有术”。

中断系统一般由中断源、中断允许控制、中断优先级控制和中断响应等部分组成。

中断源就是那些能引起中断的事件，比如外部中断、定时器中断、串口中断等等。

中断允许控制就像是一道“开关”，决定了是否允许某个中断源发出中断请求。

中断优先级控制则是用来确定当多个中断同时发生时，先处理哪个中断，后处理哪个中断。

再来说说定时计数器。

在很多实际应用中，我们经常需要对时间进行精确的测量和控制，这时候定时计数器就派上用场了。

比如说，我们要控制一个小灯每隔1 秒钟闪烁一次，或者要统计外部脉冲的个数，都可以用定时计数器来实现。

定时计数器的工作原理其实并不复杂。

它就像是一个不断计数的“小闹钟”。

可以设置为定时模式或者计数模式。

在定时模式下，它根据单片机内部的时钟信号进行计数，当计数值达到设定的值时，就会产生一个定时中断。

在计数模式下，它对外部输入的脉冲进行计数，当计数值达到设定值时，也会产生中断。

比如说，我们要实现一个 1 毫秒的定时，假设单片机的时钟频率是12MHz，那么一个机器周期就是 1 微秒。

如果我们要定时 1 毫秒，就需要设置定时计数器的初值，让它经过 1000 个机器周期后产生中断。

实验五中断与定时/计数器实验一、实验目的1．了解单片机中断与定时器工作原理，掌握中断与定时器程序结构；2．掌握在µVision环境中调试中断与定时器程序的方法。

二、实验仪器和设备Keil软件；THKSCM-2综合实验装置；三、实验原理及实验内容1．示例及相关设置（1）建立一个文件夹：lx51。

（2）利用菜单File的New选项进入编辑界面，输入下面的源文件，以lx51.asm文件名存盘到lx51文件夹中。

ORG 0000HLJMP MAINORG 0003HMOV P2，ARL ARETIORG 0040HMAIN：MOV SP，#5FHMOV A，#0FEHSETB EASETB EX0SETB IT0SJMP $END（3）在lx51文件夹下建立新工程，以文件名lx51存盘（工程的扩展名系统会自动添加）。

（4）在Project菜单的下拉选项中，单击Opt ions for Target ‘Target1’，在弹出的窗口中要完成一下设置：○1单片机芯片选择A T89C51选择完器件，按“确定”后会弹出一个提示信息框，提示“Copy Startup Code to Project Folder and Add File to Project？”，选择“是”。

○2晶振频率设为11.0592MHz。

○3Output标签下的Create HEX File前小框中要打钩。

○4在Debug标签选择Use Simulator（软件模拟）。

（5）在Project菜单的下拉选项中，单击build Target 选项完成汇编，生成目标文件（．HEX）。

按F5运行程序。

（6）在P3窗口的P3.2位单击鼠标（模拟INT0引脚信号），观察P2窗口变化。

（7）修改程序，使之适合字节数大于8的中断服务情况。

（8）利用单片机最小系统板演示该程序的运行情况。

2．示例及相关设置（1）建立一个文件夹：lx52。

（2）利用菜单File的New选项进入编辑界面，输入下面的源文件，以lx52.asm文件名存盘到lx52文件夹中。

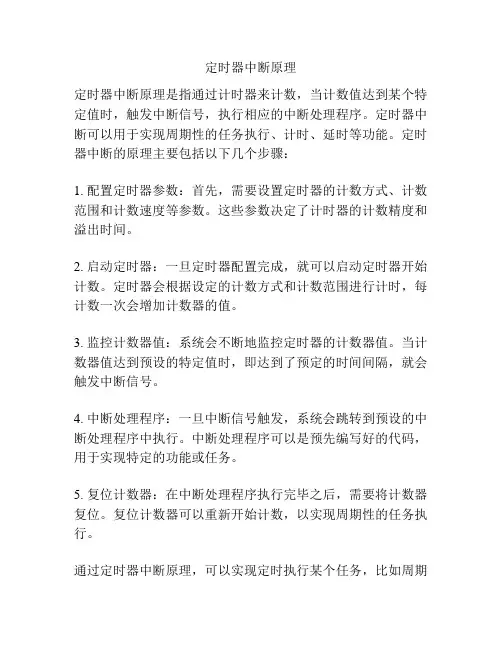

定时器中断原理
定时器中断原理是指通过计时器来计数，当计数值达到某个特定值时，触发中断信号，执行相应的中断处理程序。

定时器中断可以用于实现周期性的任务执行、计时、延时等功能。

定时器中断的原理主要包括以下几个步骤：
1. 配置定时器参数：首先，需要设置定时器的计数方式、计数范围和计数速度等参数。

这些参数决定了计时器的计数精度和溢出时间。

2. 启动定时器：一旦定时器配置完成，就可以启动定时器开始计数。

定时器会根据设定的计数方式和计数范围进行计时，每计数一次会增加计数器的值。

3. 监控计数器值：系统会不断地监控定时器的计数器值。

当计数器值达到预设的特定值时，即达到了预定的时间间隔，就会触发中断信号。

4. 中断处理程序：一旦中断信号触发，系统会跳转到预设的中断处理程序中执行。

中断处理程序可以是预先编写好的代码，用于实现特定的功能或任务。

5. 复位计数器：在中断处理程序执行完毕之后，需要将计数器复位。

复位计数器可以重新开始计数，以实现周期性的任务执行。

通过定时器中断原理，可以实现定时执行某个任务，比如周期
性地检查传感器数据、更新显示等；可以进行计时操作，比如测量某个事件的时间间隔；还可以实现延时功能，比如实现延时执行某个任务或操作。

总结来说，定时器中断原理就是通过计时器进行计数，当计数值达到特定值时触发中断信号，进而执行相应的中断处理程序，实现周期性的任务、计时和延时等功能。

报告成绩：教师签字：批改日期：评语：学生实验报告课程名称单片机原理及接口技术姓名实验名称定时器/计数器、中断综合实验班级实验目的掌握51系列单片机中断系统及定时器的工作原理及使用技巧学号实验日期实验内容（1）P1 口做输出口，接八只发光二极管，高电平点亮，控制一个. 方向循环点亮8只LED，每个LED点亮时间为50ms；（2）在以上基础上加外部中断内容，由外部中断请求时，8只LED全亮（3）P1 口做输出口，接八只发光二极管，高电平点亮，控制一个方向循环点亮8只LED，每个LED点亮时间改为2s实验地点实验组号实验设备计算机 wave6000程序 lab2000p试验箱同组人1.实验电路及连线本次试验不做要求2.程序流程图本次实验无3.源程序(1 ORG 0000H MOV TL0,#58HLJMP MAIN SETB EAORG 0003H SETB ET0ORG 000BH SETB TR0LJMP SER0 SJMP $ORG 1000H SER0:MOV TH0,#9EHMAIN: MOV A,#01H MOV TL0,#58HLOOP: MOV P1,A RL AMOV TMOD,#01H MOV P1,AMOV TH0,#9EH RETIEND(2ORG 0000H SER0:MOV TH0,#9EHLJMP MAIN MOV TL0,#58HORG 0003H RL ALJMP SER1 MOV P1,AORG 000BH RETILJMP SER0 SER1:PUSH ACCORG 1000H PUSH PSWMAIN: MOV A,#01H MOV A,#0FFH LOOP: MOV P1,A MOV P1,AMOV TMOD,#01H LCALL DELAY MOV TH0,#9EH POP PSWMOV TL0,#58H POP ACCSETB EA RETISETB ET0 DELAY:MOV R7,#0FFH SETB TR0 L1:MOV R6,#0FAH SETB EX0 DJNZ R6,$SETB IT0 DJNZ R7,L1SJMP $ RETEND(3 ORG 0000H SETB EALJMP MAIN SETB ET0ORG 000BH SETB TR0LJMP SER0 SJMP $ORG 1000H SER0:MOV TH0,#9EH MAIN: MOV A,#01H MOV TL0,#58H LOOP: MOV P1,A DJNZ R0,EXIT MOV R0,#28H MOV R0,#28HMOV TMOD,#01H RL AMOV TH0,#9EH MOV P1,AMOV TL0,#58H EXIT:RETIEND4.结果记录及分析（1）结果： P1 口做输出口，接八只发光二极管，高电平点亮，控制一个方向循环点亮8只LED，每个LED点亮时间为50ms；分析：用定时器方式0，使用定时功能，定时器以中断方式工作。

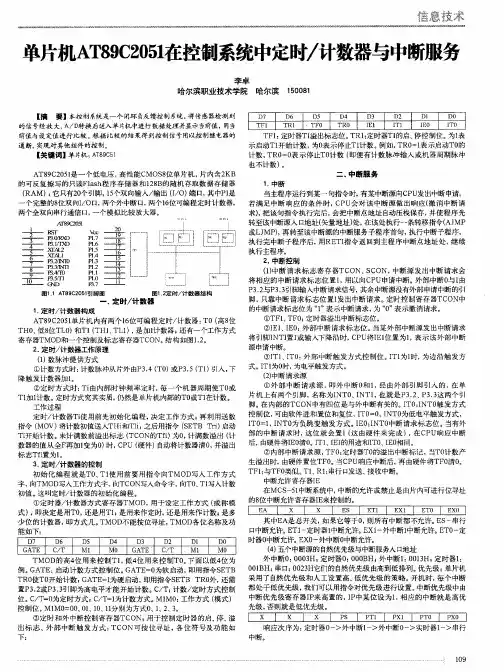

51单片机中断系统详解51 单片机中断系统详解(定时器、计数器)51 单片机中断级别中断源INT0---外部中断0/P3.2 T0---定时器/计数器0 中断/P3.4 INT1---外部中断1/P3.3 T1----定时器/计数器1 中断/P3.5 TX/RX---串行口中断T2---定时器/计数器 2 中断第5 最低4 5 默认中断级别最高第2 第3 第4 序号(C 语言用) 0 1 2 3 intrrupt 0中断允许寄存器IE位序号符号位EA/0 ------ET2/1 ES ET1 EX1 ET0 EX0 DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0 EA---全局中允许位。

EA=1,打开全局中断控制，在此条件下，由各个中断控制位确定相应中断的打开或关闭。

EA=0,关闭全部中断。

-------,无效位。

ET2---定时器/计数器2 中断允许位。

ET2=1, 打开T2 中断。

ET2=0,关闭T2 中断。

关，。

ES---串行口中断允许位。

关，。

ES=1,打开串行口中断。

关，。

ES=0,关闭串行口中断。

关，。

ET1---定时器/计数器1 中断允许位。

关，。

ET1=1,打开T1 中断。

ET1=0,关闭T1 中断。

EX1---外部中断1 中断允许位。

EX1=1,打开外部中断1 中断。

EX1=0,关闭外部中断1 中断。

ET0---定时器/计数器0 中断允许位。

ET0=1,打开T0 中断。

EA 总中断开关，置1 为开；EX0 为外部中断0 (INT0) 开关，。

ET0 为定时器/计数器0(T0)开EX1 为外部中断1(INT1)开ET1 为定时器/计数器1(T1)开ES 为串行口(TX/RX)中断开ET2 为定时器/计数器2(T2)开ET0=0,关闭T0 中断。

EX0---外部中断0 中断允许位。

EX0=1,打开外部中断0 中断。

EX0=0,关闭外部中断0 中断。

中断优先级寄存器IP位序号位地址------PS/0 PT1/0 PX1/0 PT0/0 PX0/0 DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0 -------,无效位。

单片机中的定时器和计数器单片机作为一种嵌入式系统的核心部件，在各个领域都发挥着重要的作用。

其中，定时器和计数器作为单片机中常用的功能模块，被广泛应用于各种实际场景中。

本文将介绍单片机中的定时器和计数器的原理、使用方法以及在实际应用中的一些典型案例。

一、定时器的原理和使用方法定时器是单片机中常见的一个功能模块，它可以用来产生一定时间间隔的中断信号，以实现对时间的计量和控制。

定时器一般由一个计数器和一组控制寄存器组成。

具体来说，定时器根据计数器的累加值来判断时间是否到达设定的阈值，并在时间到达时产生中断信号。

在单片机中，定时器的使用方法如下：1. 设置定时器的工作模式：包括工作在定时模式还是计数模式，以及选择时钟源等。

2. 设置定时器的阈值：即需要计时的时间间隔。

3. 启动定时器：通过控制寄存器来启动定时器的运行。

4. 等待定时器中断：当定时器计数器的累加值达到设定的阈值时，会产生中断信号，可以通过中断服务函数来进行相应的处理。

二、计数器的原理和使用方法计数器是单片机中另一个常见的功能模块，它主要用于记录一个事件的发生次数。

计数器一般由一个计数寄存器和一组控制寄存器组成。

计数器可以通过外部信号的输入来触发计数，并且可以根据需要进行计数器的清零、暂停和启动操作。

在单片机中，计数器的使用方法如下：1. 设置计数器的工作模式：包括工作在计数上升沿触发模式还是计数下降沿触发模式，以及选择计数方向等。

2. 设置计数器的初始值：即计数器开始计数的初始值。

3. 启动计数器：通过控制寄存器来启动计数器的运行。

4. 根据需要进行清零、暂停和启动操作：可以通过控制寄存器来实现计数器的清零、暂停和启动操作。

三、定时器和计数器的应用案例1. 蜂鸣器定时器控制：通过定时器模块产生一定频率的方波信号，控制蜂鸣器的鸣叫时间和静默时间，实现声音的产生和控制。

2. LED呼吸灯控制：通过定时器模块和计数器模块配合使用，控制LED的亮度实现呼吸灯效果。

中断及定时器实验报告中断及定时器实验报告引言：中断是计算机系统中一种重要的机制，它可以打破程序的顺序执行，响应外部事件的发生。

中断的引入使得计算机可以同时处理多个任务，提高了系统的效率和可靠性。

定时器是中断的一种常见应用，它可以在一定时间间隔内产生中断信号，实现定时任务的功能。

本实验旨在通过编程实现中断和定时器的功能，并测试其正确性和稳定性。

一、实验目的1. 学习中断的概念和原理；2. 掌握中断的编程方法和中断处理程序的编写；3. 理解定时器的工作原理和应用场景；4. 实现定时器的功能，并测试其正确性和稳定性。

二、实验过程1. 硬件准备在实验中，我们使用了一台基于8051单片机的开发板，通过连接外部电路和开发板的引脚，实现对定时器的控制。

2. 软件编程首先，我们需要在开发板上搭建一个简单的电路，包括一个LED灯和一个按钮。

然后，我们使用汇编语言编写中断处理程序，实现当按钮按下时，LED灯闪烁的功能。

具体的编程步骤如下：（1）设置中断向量表：将中断处理程序的地址存储到中断向量表中，以便系统在中断发生时能够正确地跳转到相应的处理程序；（2）初始化定时器：设置定时器的计数器初值和工作模式；（3）编写中断处理程序：当中断发生时，执行相应的处理程序。

在本实验中，我们编写了一个简单的中断处理程序，当按钮按下时，将LED灯的状态取反；（4）启用中断：使能中断，使得系统能够响应外部事件的发生。

3. 实验测试将编写的程序下载到开发板上，并连接相应的电路。

按下按钮，观察LED灯是否按照预期的频率闪烁。

通过调整定时器的计数器初值和工作模式，可以改变LED灯闪烁的频率。

三、实验结果经过多次实验测试，我们发现中断和定时器的功能正常，LED灯能够按照预期的频率闪烁。

通过改变定时器的计数器初值和工作模式，我们成功地实现了LED灯闪烁频率的调节。

实验结果表明，中断和定时器是一种有效的方法，可以实现对外部事件的及时响应和定时任务的精确控制。

定时器计数器工作原理定时器计数器是嵌入式系统中常用的一种计时设备，它可以在特定的时间间隔内进行计数，并在达到设定值时触发相应的事件。

本文将介绍定时器计数器的工作原理及其在嵌入式系统中的应用。

定时器计数器通常由一个计数器和一组控制寄存器组成。

计数器用于存储计数数值，而控制寄存器则用于配置定时器的工作模式、计数间隔等参数。

在工作过程中，定时器计数器会根据设定的时钟频率不断递增计数值，当计数值达到设定的目标值时，定时器会产生一个中断请求或者触发一个输出信号，从而完成定时器的计时功能。

定时器计数器的工作原理可以分为两种基本模式，定时模式和计数模式。

在定时模式下，定时器会根据设定的时间间隔进行计数，并在计数完成后触发相应的事件；而在计数模式下，定时器会根据外部事件的触发进行计数，直到达到设定的计数值后触发相应的事件。

这两种模式可以根据具体的应用需求进行灵活选择，以满足不同的计时需求。

在嵌入式系统中，定时器计数器被广泛应用于定时中断、PWM输出、脉冲捕获等场景。

通过定时中断，系统可以在固定的时间间隔内进行任务调度和处理，实现实时性要求；而通过PWM输出，系统可以控制各种电机、灯光等设备的工作状态；此外，定时器计数器还可以用于脉冲捕获，实现对外部脉冲信号的精确计数和测量。

在实际应用中，定时器计数器的精度、稳定性和灵活性是非常重要的。

为了提高定时器计数器的精度，可以采用外部晶振或者时钟模块作为时钟源，以确保定时器计数的准确性；同时，合理选择定时器的工作模式和计数间隔，可以充分发挥定时器的灵活性和多功能性；此外，合理设计定时器中断服务程序，可以有效提高系统的实时性和稳定性。

总的来说，定时器计数器作为嵌入式系统中常用的计时设备，具有重要的应用价值。

通过深入理解定时器计数器的工作原理，合理配置定时器的参数，可以更好地发挥定时器的功能，满足系统对于定时和计时的需求，提高系统的稳定性和实时性。

同时，不断优化定时器计数器的设计和应用，可以为嵌入式系统的性能提升和功能拓展提供有力支持。
