单片机中断系统和定时计数器

1）用单次脉冲申请中断INT0，在中断处理程序中对输出信号进行反转。

ORG 0000HLJMP STARTORG 0003HLJMP INT0START:CLR P1.0MOV TCON, #01HMOV IE, #81HLJMP $INT0:PUSH PSWCPL P1.0POP PSWRETIEND结果：按一下单脉冲小灯亮，再按一下，小灯灭接线：INT0接单脉冲P1.0接个小灯2）用单次脉冲申请中断INT1，在中断处理程序中实现8个小灯左移点亮1次。

ORG 0000HLJMP STARTORG 0013HLJMP INT1START:MOV TCON,#04HMOV IE,#84HCLR PX1MOV A,#01HSJMP $INT1:MOV R1,#8LOOP:MOV P1,ALCALL DELAYRL ADJNZ R1,LOOPRETIDELAY:MOV R6,#200DELAY1:MOV R7,#125DELAY2:DJNZ R7,DELAY2DJNZ R6,DELAY1RETEND结果：按一下单脉冲，8个小灯左移点亮一次接线：INT1接单脉冲P1口接8个小灯3）将8051计数器T0，按计数器模式和方式1工作，对P3.4(T0)引脚进行单脉冲计数，并将其数值按二进制在P1口驱动LED灯上显示出来。

ORG 0000HSTART:MOV TMOD,#05HMOV TH0，#0MOV TL0，#0SETB TR0LOOP:MOV P1，TL0LJMP LOOPEND结果：P1口与四个小灯相连，按单脉冲的次数在四个小灯上显示接线：（P3.4）T0接单脉冲P1.0到P1.4接4个小灯4）用CPU内部定时器T0中断方式计时，实现每1秒钟输出状态发生一次反转。

ORG 0000HLJMP STARTORG 000BHLJMP INTSTART: MOV TMOD,#01HMOV B,#0AH;即10，设循环次数10次。

单片机中的中断与定时器的原理与应用在单片机（Microcontroller）中，中断（Interrupt）和定时器（Timer）是重要的功能模块，广泛应用于各种嵌入式系统和电子设备中。

本文将介绍中断和定时器的基本原理，并探讨它们在单片机中的应用。

一、中断的原理与应用中断是指在程序执行过程中，当发生某个特定事件时，暂停当前任务的执行，转而执行与该事件相关的任务。

这样可以提高系统的响应能力和实时性。

单片机中的中断通常有外部中断和定时中断两种类型。

1. 外部中断外部中断是通过外部触发器（如按钮、传感器等）来触发的中断事件。

当外部触发器发生状态变化时，单片机会响应中断请求，并执行相应的中断服务程序。

外部中断通常用于处理实时性要求较高的事件，如按键检测、紧急报警等。

2. 定时中断定时中断是通过定时器来触发的中断事件。

定时器是一种特殊的计时设备，可以按照设定的时间周期产生中断信号。

当定时器倒计时完成时，单片机会响应中断请求，并执行相应的中断服务程序。

定时中断常用于处理需要精确计时和时序控制的任务，如脉冲计数、PWM波形生成等。

中断的应用具体取决于具体的工程需求，例如在电梯控制系统中，可以使用外部中断来响应紧急停车按钮；在家电控制系统中，可以利用定时中断来实现定时开关机功能。

二、定时器的原理与应用定时器是单片机中的一个重要模块，可以用于计时、延时、频率测量等多种应用。

下面将介绍定时器的工作原理和几种常见的应用场景。

1. 定时器的工作原理定时器是通过内部时钟源来进行计时的。

它通常由一个计数器和若干个控制寄存器组成。

计数器可以递增或递减，当计数值达到设定值时，会产生中断信号或触发其他相关操作。

2. 延时应用延时是定时器最常见的应用之一。

通过设定一个合适的计时器参数，实现程序的精确延时。

例如，在蜂鸣器控制中，可以使用定时器来生成特定频率和持续时间的方波信号，从而产生不同的声音效果。

3. 频率测量应用定时器还可以用于频率测量。

实验五中断与定时/计数器实验一、实验目的1．了解单片机中断与定时器工作原理，掌握中断与定时器程序结构；2．掌握在µVision环境中调试中断与定时器程序的方法。

二、实验仪器和设备Keil软件；THKSCM-2综合实验装置；三、实验原理及实验内容1．示例及相关设置（1）建立一个文件夹：lx51。

（2）利用菜单File的New选项进入编辑界面，输入下面的源文件，以lx51.asm文件名存盘到lx51文件夹中。

ORG 0000HLJMP MAINORG 0003HMOV P2，ARL ARETIORG 0040HMAIN：MOV SP，#5FHMOV A，#0FEHSETB EASETB EX0SETB IT0SJMP $END（3）在lx51文件夹下建立新工程，以文件名lx51存盘（工程的扩展名系统会自动添加）。

（4）在Project菜单的下拉选项中，单击Opt ions for Target ‘Target1’，在弹出的窗口中要完成一下设置：○1单片机芯片选择A T89C51选择完器件，按“确定”后会弹出一个提示信息框，提示“Copy Startup Code to Project Folder and Add File to Project？”，选择“是”。

○2晶振频率设为11.0592MHz。

○3Output标签下的Create HEX File前小框中要打钩。

○4在Debug标签选择Use Simulator（软件模拟）。

（5）在Project菜单的下拉选项中，单击build Target 选项完成汇编，生成目标文件（．HEX）。

按F5运行程序。

（6）在P3窗口的P3.2位单击鼠标（模拟INT0引脚信号），观察P2窗口变化。

（7）修改程序，使之适合字节数大于8的中断服务情况。

（8）利用单片机最小系统板演示该程序的运行情况。

2．示例及相关设置（1）建立一个文件夹：lx52。

（2）利用菜单File的New选项进入编辑界面，输入下面的源文件，以lx52.asm文件名存盘到lx52文件夹中。

单片机中断系统和定时计数器在单片机的世界里，中断系统和定时计数器就像是两个得力的助手，为单片机的高效运行和精确控制发挥着至关重要的作用。

接下来，让我们一起深入了解一下这两个重要的概念。

首先，咱们来聊聊中断系统。

想象一下，单片机正在专心致志地执行着一个任务，突然有个紧急情况发生了，比如外部设备传来了一个重要的数据需要立即处理。

这时候，中断系统就像是一个“紧急警报器”，让单片机暂停当前的任务，迅速去处理这个紧急情况。

处理完之后，再回到原来被中断的地方继续执行之前的任务。

中断系统的好处那可太多了。

它大大提高了单片机的工作效率。

要是没有中断，单片机就得一直按照顺序依次执行任务，可能会错过一些关键的信息或者无法及时响应紧急事件。

有了中断，单片机就能在多个任务之间灵活切换，做到“分身有术”。

中断系统一般由中断源、中断允许控制、中断优先级控制和中断响应等部分组成。

中断源就是那些能引起中断的事件，比如外部中断、定时器中断、串口中断等等。

中断允许控制就像是一道“开关”，决定了是否允许某个中断源发出中断请求。

中断优先级控制则是用来确定当多个中断同时发生时，先处理哪个中断，后处理哪个中断。

再来说说定时计数器。

在很多实际应用中，我们经常需要对时间进行精确的测量和控制，这时候定时计数器就派上用场了。

比如说，我们要控制一个小灯每隔1 秒钟闪烁一次，或者要统计外部脉冲的个数，都可以用定时计数器来实现。

定时计数器的工作原理其实并不复杂。

它就像是一个不断计数的“小闹钟”。

可以设置为定时模式或者计数模式。

在定时模式下，它根据单片机内部的时钟信号进行计数，当计数值达到设定的值时，就会产生一个定时中断。

在计数模式下，它对外部输入的脉冲进行计数，当计数值达到设定值时，也会产生中断。

比如说，我们要实现一个 1 毫秒的定时，假设单片机的时钟频率是12MHz，那么一个机器周期就是 1 微秒。

如果我们要定时 1 毫秒，就需要设置定时计数器的初值，让它经过 1000 个机器周期后产生中断。

51单片机中断系统详解51 单片机中断系统详解(定时器、计数器)51 单片机中断级别中断源INT0---外部中断0/P3.2 T0---定时器/计数器0 中断/P3.4 INT1---外部中断1/P3.3 T1----定时器/计数器1 中断/P3.5 TX/RX---串行口中断T2---定时器/计数器 2 中断第5 最低4 5 默认中断级别最高第2 第3 第4 序号(C 语言用) 0 1 2 3 intrrupt 0中断允许寄存器IE位序号符号位EA/0 ------ET2/1 ES ET1 EX1 ET0 EX0 DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0 EA---全局中允许位。

EA=1,打开全局中断控制，在此条件下，由各个中断控制位确定相应中断的打开或关闭。

EA=0,关闭全部中断。

-------,无效位。

ET2---定时器/计数器2 中断允许位。

ET2=1, 打开T2 中断。

ET2=0,关闭T2 中断。

关，。

ES---串行口中断允许位。

关，。

ES=1,打开串行口中断。

关，。

ES=0,关闭串行口中断。

关，。

ET1---定时器/计数器1 中断允许位。

关，。

ET1=1,打开T1 中断。

ET1=0,关闭T1 中断。

EX1---外部中断1 中断允许位。

EX1=1,打开外部中断1 中断。

EX1=0,关闭外部中断1 中断。

ET0---定时器/计数器0 中断允许位。

ET0=1,打开T0 中断。

EA 总中断开关，置1 为开；EX0 为外部中断0 (INT0) 开关，。

ET0 为定时器/计数器0(T0)开EX1 为外部中断1(INT1)开ET1 为定时器/计数器1(T1)开ES 为串行口(TX/RX)中断开ET2 为定时器/计数器2(T2)开ET0=0,关闭T0 中断。

EX0---外部中断0 中断允许位。

EX0=1,打开外部中断0 中断。

EX0=0,关闭外部中断0 中断。

中断优先级寄存器IP位序号位地址------PS/0 PT1/0 PX1/0 PT0/0 PX0/0 DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0 -------,无效位。

定时计数器和中断系统的综合应用实验报告收获与体会这是一个比较开放性的问题，我尝试给出一个比较全面的回答，希望能够帮到你。

一、实验目的通过对定时计数器和中断系统的综合应用实验，掌握以下技能：1. 掌握定时计数器和中断系统的原理及其在嵌入式系统中的应用。

2. 熟悉51单片机中定时器的使用方法。

3. 熟悉51单片机中中断系统的使用方法。

4. 熟悉C语言中的定时器和中断编程。

二、实验内容1. 实验原理定时计数器是嵌入式系统中非常重要的一个部分，它可以周期性的计时，通过计数值的比较输出指定的脉冲信号。

51单片机中的定时器有4个，分别为Timer0、Timer1、Timer2、Timer3。

不同的定时器有不同的计数器位数和工作模式，可以根据应用场景进行选择。

中断系统是嵌入式系统中另一个非常重要的部分，可以在特定的条件下自动触发，优先处理中断事件。

在51单片机中，中断分为外部中断和定时器中断。

通过中断系统，可以高效地实现对各种外部事件的实时响应。

2. 实验步骤本实验分为两个阶段，第一阶段设计一个定时计数器程序，通过P1口的LED灯输出定时器的计数值，第二阶段在第一阶段的基础上，结合中断系统，设计一个定时器中断程序，通过P0口的LED灯输出中断事件的计数值。

第一阶段：（1）配置定时器，设置定时器的工作模式和计数器初值。

（2）在定时器的中断处理函数中，实现计数器值的输出。

（3）通过P1口连接LED灯，输出计数器值。

第二阶段：（1）配置定时器和中断系统，设置定时器的工作模式和计数器初值，以及中断的优先级和中断处理函数。

（2）在中断处理函数中，实现计数器值的输出和中断事件计数值的计算。

（3）通过P0口连接LED灯，输出中断事件的计数值。

三、实验结果通过实验，我掌握了51单片机中定时计数器和中断系统的使用方法，熟悉了C语言中的定时器和中断编程。

在第一阶段的实验中，我成功地输出了定时器的计数值，通过LED灯显示在P1口。

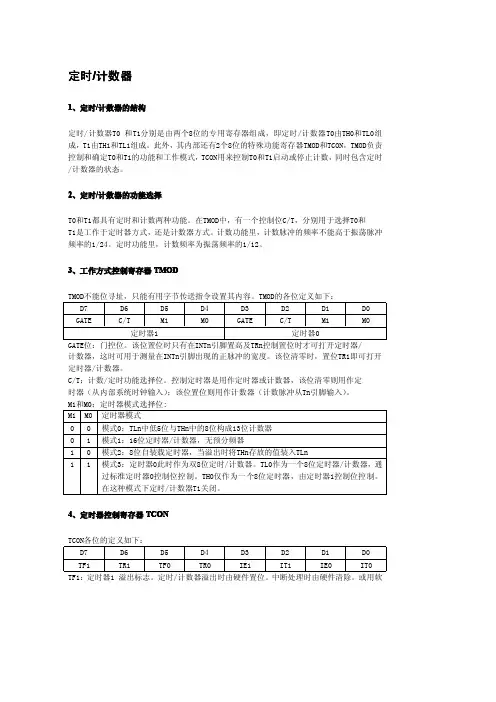

定时/计数器1、定时/计数器的结构定时/计数器T0和T1分别是由两个8位的专用寄存器组成，即定时/计数器T0由TH0和TL0组成，T1由TH1和TL1组成。

此外，其内部还有2个8位的特殊功能寄存器TMOD和TCON，TMOD负责控制和确定T0和T1的功能和工作模式，TCON用来控制T0和T1启动或停止计数，同时包含定时/计数器的状态。

2、定时/计数器的功能选择T0和T1都具有定时和计数两种功能。

在TMOD中，有一个控制位C/T，分别用于选择T0和T1是工作于定时器方式，还是计数器方式。

计数功能里，计数脉冲的频率不能高于振荡脉冲频率的1/24。

定时功能里，计数频率为振荡频率的1/12。

3、工作方式控制寄存器TMODTMOD不能位寻址，只能有用字节传送指令设置其内容。

TMOD的各位定义如下：D7D6D5D4D3D2D1D0 GATE C/T M1M0GATE C/T M1M0定时器1定时器0GATE位：门控位。

该位置位时只有在INTn引脚置高及TRn控制置位时才可打开定时器/计数器，这时可用于测量在INTn引脚出现的正脉冲的宽度。

该位清零时，置位TR1即可打开定时器/计数器。

C/T：计数/定时功能选择位。

控制定时器是用作定时器或计数器，该位清零则用作定时器（从内部系统时钟输入）；该位置位则用作计数器（计数脉冲从Tn引脚输入）。

M1和M0：定时器模式选择位:M1M0定时器模式00模式0：TLn中低5位与THn中的8位构成13位计数器01模式1：16位定时器/计数器，无预分频器10模式2：8位自装载定时器，当溢出时将THn存放的值装入TLn11模式3：定时器0此时作为双8位定时/计数器。

TL0作为一个8位定时器/计数器，通过标准定时器0控制位控制。

TH0仅作为一个8位定时器，由定时器1控制位控制。

在这种模式下定时/计数器T1关闭。

4、定时器控制寄存器TCONTCON各位的定义如下：D7D6D5D4D3D2D1D0 TF1TR1TF0TR0IE1IT1IE0IT0 TF1：定时器1溢出标志。

西南科技大学实验报告课程名称：单片机原理及应用A实验名称：中断、定时器/计数器实验姓名：学号:班级：生医1401指导教师：雷华军西南科技大学信息工程学院制实验题目数码管动态扫描显示驱动、键盘动态扫描驱动一、实验目的1、熟练巩固单片机开发环境KEIL界面的相关操作和PROTUES仿真软件的操作，会使用HEX文件进行单片机的仿真。

2、了解定时器的原理和四种工作方式的使用方法，学习定时器的相关应用，包括产生信号和计数，利用定时器进行延时等。

3、进一步掌握熟练单个数码管以及多位数码管的显示原理，学会将0~1000的数字进行显示。

4、掌握利用单片机产生矩形方脉冲的相关原理。

二、实验原理1、定时器结构和原理图①上图①为定时器T0、T1的结构，其中振荡器经12分频后作为定时器的时钟脉冲，T为外部计数脉冲输入端，通过开关K1选择。

反相器，或门，与门共同构成启/停控制信号。

TH 和TL为加1计数器，TF为中断标志。

每接收到一个脉冲，加1计数器自动加1，当计数器中的数被加为0时产生溢出标志，TF将被置1。

计数器工作方式的选择和功能的实现需要配置相应的寄存器TMOD和TCON。

2、定时器工作方式定时器共有四种工作方式分别为方式0——方式3。

方式0：13位计数器，最大计数值为213个脉冲。

方式1：16位计数器，最大计数值为216个脉冲。

方式2：8位自动重装计数器。

该方式下，TL进行计数工作，TH用于存放计数初值，当产生溢出中断请求时会自动将TH中的初值重新装入TL，以使计数器继续工作。

方式3：仅限于T0计数器，在方式3下，T0计数器被分成两个独立的8为计数器TL0和TH0。

3、定时器间隔1ms产生一个脉冲利用单片机1 P3.0口进行脉冲的输出，通过定时器进行端口定时控制，实现每1ms高低电平变换。

就可以实现一个占空比为50%的矩形脉冲输出。

对于定时器的定时功能实现，需要进行定时器模式选择，定时器初值设定。

4、利用中断进行脉冲的计数将单片机1 P3.0口输出的脉冲连接到单片机2的中断INT0口P3.2，通过脉冲的高低电平变换触发中断0，进行脉冲个数的计数。

51单片机内部定时器和中断系统以及编写第一个简单的定时器实验程序上讲通过讲述用单片机控制一个外部的LED闪烁实验来向读者介绍了单片机的工作原理与开发流程。

这一讲将介绍单片机内部非常重要的两个资源——定时/ 计数器和中断系统。

通过该讲，读者可以掌握定时器的工作原理和单片机的中断系统。

从而设计定时器计数程序和中断服务程序。

一、原理简介首先让我们举闹钟为例，将它定时在一分钟后闹铃，这就需要秒针走一圈（60 次）。

即一分钟时间转化为秒针走的次数，也就是计数的次数，计数到了60 次然后闹铃，而每一次计数的时间是1 秒。

单片机内部的定时/ 计数器跟闹钟类似，可以通过编程来设定要定时的时间、定时时间到了进行相应的操作。

那么在单片机内部计数一次的时间是多少呢，51 单片机输入的时钟脉冲是由晶体振荡器的输出经12 分频后得到的，所以定时器也可看作是对计算机机器周期的计数器。

因为每个机器周期包含12 个振荡周期，故每一个机器周期定时器加1，可以把输入的时钟脉冲看成机器周期信号。

故其频率为晶振频率的1/12。

如果晶振频率为12MHz，则定时器每接收一个输入脉冲的时间刚好为1μs。

在本实验套件中采用的是11.0592M 的晶振，故每接收一个输入脉冲的时间约为1.085μs。

实现精确定时在实际项目应用中非常重要，因为往往需要用到精确定时一段时间，然后定时时间到的时刻做相应的任务。

那如何编程实现定时时间呢？首先先简单介绍下本实验板上单片机（STC89C52）内的定时器资源。

STC89C52 内有三个定时/ 计数器，分别为T0、T1 和T2。

其中T0、T1 工作方式一样，一并介绍。

T2 的工作方式稍有区别，这里不做介绍，实验套件光盘中有实际应用程序。

同时，单片机中的定时器和计数器是复用的，计数器是记录外部脉冲的个数，而定时器则是由单片机内部时钟提供的一个非常稳定的计数源。

本讲中，以T0、T1 作为定时器来进行实例介绍使用。

51单⽚机（STC89C52）的中断和定时器STC89C51/STC89C52 Timer内部不带振荡源, 必须外接晶振采⽤11.0592MHz，或22.1184MHz，可⽅便得到串⼝通讯的标准时钟.STC89和STC90系列为12T, STC11/STC12系列为1T, 也就是⼀个指令⼀个机器周期, 这些都需要外置晶振; STC15系列有内置晶振.中断中断允许控制寄存器 IE字节地址A8H, CPU对中断系统所有中断以及某个中断源的开放和屏蔽是由中断允许寄存器IE控制的D7D6D5D4D3D2D1D0EA—ET2ES ET1EX1ET0EX0EA (IE.7): 整体中断允许位, 1:允许ET2(IE.5): T2中断允许位, 1:允许(for C52)ES (IE.4): 串⼝中断允许位, 1:允许ET1(IE.3): T1中断允许位, 1:允许EX1(IE.2): 外部中断INT1允许位, 1:允许ET0(IE.1): T0中断允许位, 1:允许EX0(IE.0): 外部中断INT0允许位, 1:允许52单⽚机⼀共有6个中断源, 它们的符号, 名称以及各产⽣的条件分别如下1. INT0 - 外部中断0, 由P3.2端⼝线引⼊, 低电平或下降沿引起2. INT1 - 外部中断1, 由P3.3端⼝线引⼊, 低电平或下降沿引起3. T0 - 定时器/计数器0中断, 由T0计数器计满回零引起4. T1 - 定时器/计数器1中断, 由T1计数器计满回零引起5. T2 - 定时器/计数器2中断, 由T2计数器计满回零引起 <--这个是52特有的6. TI/RI - 串⾏⼝中断, 串⾏端⼝完成⼀帧字符发送/接收后引起定时器中断51单⽚机内部共有两个16位可编程的定时器，即定时器T0和定时器T1, 52单⽚机内部多⼀个T2定时器. 它们既有定时功能，也有计数功能。

可通过设置与它们相关的特殊功能寄存器选择启⽤定时功能还是计数功能. 这个定时器系统是单⽚机内部⼀个独⽴的硬件部分，它与CPU和晶振通过内部某些控制线连接并相互作⽤，CPU⼀旦设置开启定时功能后，定时器便在晶振的作⽤下⾃动开始计时，但定时器的计数器计满后，会产⽣中断。

51单⽚机定时器、串⼝、中断⽂章⽬录MCS-51功能单元⼀、定时器&计数器1. 数量：两个可编程的16位的定时器/计数器T0和T1；都是16位加法计数结构；分为⾼8位和低8位；TH0、TL0，TH1、TL1；定时器/计数器T0、T1是80C51的中断源之⼀，当数据寄存器溢出，则向CPU申请中断。
