平面户型图一般是怎么画出来的

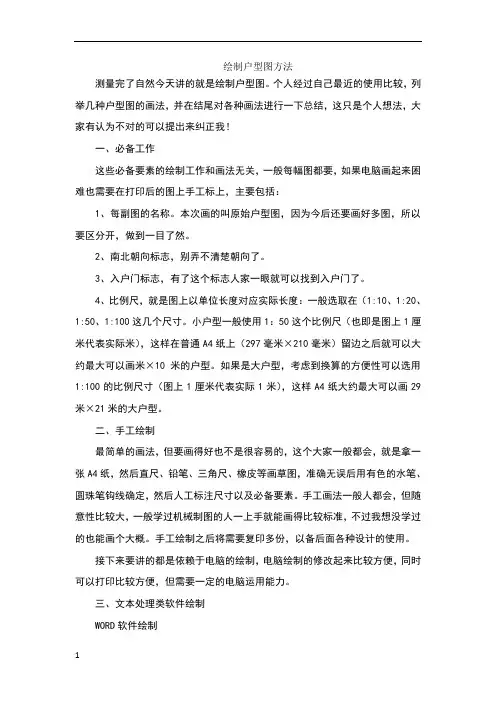

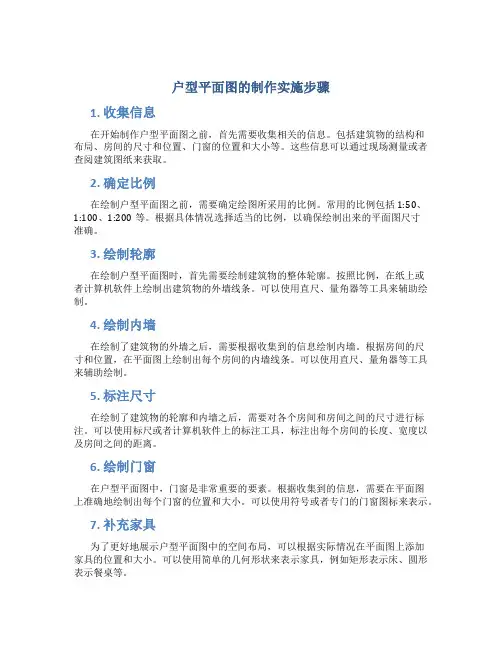

绘制户型图方法测量完了自然今天讲的就是绘制户型图。

个人经过自己最近的使用比较，列举几种户型图的画法，并在结尾对各种画法进行一下总结，这只是个人想法，大家有认为不对的可以提出来纠正我！一、必备工作这些必备要素的绘制工作和画法无关，一般每幅图都要，如果电脑画起来困难也需要在打印后的图上手工标上，主要包括：1、每副图的名称。

本次画的叫原始户型图，因为今后还要画好多图，所以要区分开，做到一目了然。

2、南北朝向标志，别弄不清楚朝向了。

3、入户门标志，有了这个标志人家一眼就可以找到入户门了。

4、比例尺，就是图上以单位长度对应实际长度：一般选取在（1:10、1:20、1:50、1:100这几个尺寸。

小户型一般使用1：50这个比例尺（也即是图上1厘米代表实际米），这样在普通A4纸上（297毫米×210毫米）留边之后就可以大约最大可以画米×10米的户型。

如果是大户型，考虑到换算的方便性可以选用1:100的比例尺寸（图上1厘米代表实际1米），这样A4纸大约最大可以画29米×21米的大户型。

二、手工绘制最简单的画法，但要画得好也不是很容易的，这个大家一般都会，就是拿一张A4纸，然后直尺、铅笔、三角尺、橡皮等画草图，准确无误后用有色的水笔、圆珠笔钩线确定，然后人工标注尺寸以及必备要素。

手工画法一般人都会，但随意性比较大，一般学过机械制图的人一上手就能画得比较标准，不过我想没学过的也能画个大概。

手工绘制之后将需要复印多份，以备后面各种设计的使用。

接下来要讲的都是依赖于电脑的绘制，电脑绘制的修改起来比较方便，同时可以打印比较方便，但需要一定的电脑运用能力。

三、文本处理类软件绘制WORD软件绘制我们可以用我们平时用的最多的WORD软件进行平面图的绘制。

下面通过一个简单实例介绍一下如何绘制。

1、现需要进行页面设置，如图选择文件--页面设置菜单。

2、因为多数好的房型为了采光都设置成东西向长南北短的格局所以我们的页面设置一般为横向，同时为了多利用页面，将上下左右的边框尽量改小，这里设置了厘米。

住宅图的绘制住宅室内平面图的绘制1，室内空间布局。

2，家具家电布置。

3，装饰元素及细部处理。

4，地面材料绘制。

5，文字，符号标注及尺寸标注。

6，线型设置：平面图中的线型可分为四个等级：粗实线0.6MM 用于墙柱的剖切轮廓，中实线0.35MM用于装饰材料，家具的剖切轮廓，细实线0.25MM用于家俱陈设轮廓。

装饰线0.18MM用于尺寸，图例，符号，材料纹理和装饰品线。

步骤：1，打开图层特性管理器，将墙体，柱子，设为0.6。

阳台线宽为0.25。

轴线，门窗家俱，地面材料，尺寸，符号，窗帘，植物为0.18。

2，将所有未剖切到家俱外轮廓线设置为0.25。

点击对象特征中的线宽设其为0.25。

3，将剖切到的轮廓设为0.35。

住宅室内立面图的绘制在每一个立面图中，大致按立面轮廓绘制，家具陈设，立面装饰元素及细部处理，尺寸标注，文字说明及其他符号标注。

（详图符号直径为500，剖切线长度为200，线宽为0.6。

标高符号长线为750，短线为300，用0.3粗多段线绘制，斜线角度45度，高度为150）。

线宽（立面轮廓线，剖切标志线，图名下划线设为0.6。

吊顶剖切线设为0.35，家俱外轮廓为0.25其他设为0.18）设置。

住宅室内剖立面图的绘制前面立面图的画法只考虑墙面以内的内容,另一种画法是把两侧的墙体剖面及顶棚以上的楼板剖面也表示出来,这种叫做剖立面图。

楼板及圈梁为钢筋混凝土，填充JIS-LC-20和AR-CONC图案。

窗下部砖墙填充JIS-LC-20图案。

线宽（墙体剖切轮廓线，剖切标志线，图名下划线设为0.6。

吊顶剖切线设为0.35，家俱外轮廓为0.25其他设为0.18）设置。

住宅室内顶棚图的绘制1，修改室内平面图：把室内平面图另存为室内顶棚图。

将墙体层设为当前层，删除墙体线/剖切到家俱线以外的图形，用直线在门洞和窗洞位置绘制过梁底面的轮廓线, 线宽为0.35。

在窗洞位置绘制一条虚线表示窗体的位置。

2，处理被剖切到的家俱图案，线宽为0.35，顶棚造型，线宽为0.253，灯具布置。

画平面图的基本的方法和步骤第一篇：画平面图的准备工作在开始画平面图之前，我们需要进行一些准备工作，以确保画出的平面图准确、美观、易读。

1. 确定平面图用途首先，我们需要明确平面图的用途，这有助于我们选择合适的比例、样式、线宽等。

如果是用于建筑设计，需要考虑按比例绘制每个房间的大小和位置；而如果是用于地形分析，需要考虑高程和地貌信息的表达。

2. 收集相关信息在开始画平面图之前，我们需要收集相关信息，包括地形、建筑物、道路和设施等。

这可以通过现场测量、地形图、卫星影像等方式获得。

3. 选择绘图工具根据平面图的用途和样式，我们可以选择不同的绘图工具。

例如，用于手绘平面图的工具包括纸张、铅笔、尺子、曲线板等；而用于电脑绘制平面图的工具包括CAD、SketchUp等软件。

4. 选择比例和样式根据平面图的用途和绘图工具，我们需要选择合适的比例和样式。

比例表示平面图上每一个单位长度所代表的实际长度。

通常情况下，建筑设计使用的比例为1:50或1:100，而地图则使用1:10,000或1:50,000。

5. 绘制格网和边框在纸张或软件中绘制出格网和边框，这有助于我们按比例和精度绘制平面图。

格网可以根据比例选择不同的间距和线宽，而边框则需要根据平面图的大小确定。

6. 开始绘制根据收集到的信息和选择的比例和样式，开始绘制平面图。

先绘制大体的框架和基本要素，然后逐渐添加细节和注释，最后完成整个平面图。

以上就是画平面图的准备工作，不同的平面图可能有不同的要求，但是这些基本的步骤是不可缺少的。

接下来，我们将进一步讲解如何具体绘制不同类型的平面图。

第二篇：如何绘制建筑设计平面图建筑设计平面图通常用于表示具体的房间大小、布局和位置。

下面，我们将讲解如何绘制建筑设计平面图。

1. 确定比例和样式一般情况下，建筑设计平面图的比例为1:50或1:100。

比例越大，绘制的工作将越复杂，但绘制的结果将更加精准。

样式可以根据建筑风格选择，例如传统样式和现代样式。

平面布局图怎么画引言平面布局图在设计领域中扮演着重要的角色。

无论是在建筑设计、网页设计还是平面设计中，都需要通过平面布局图来展示设计方案的结构和布局。

本文将介绍平面布局图的画法，帮助读者了解如何绘制出清晰、合理的平面布局图。

步骤下面是一些绘制平面布局图的步骤：1. 收集信息在开始绘制平面布局图之前，我们需要收集相关的信息。

这包括设计方案的尺寸、结构要求、物体的位置和比例关系等。

确保你已经理解了设计的整体要求，以及各个元素之间的关系。

2. 选择合适的绘图工具平面布局图可以使用多种绘图工具来完成。

如果你熟悉使用计算机绘图软件，可以选择使用软件如Adobe Illustrator或Sketch等。

如果你更喜欢手工绘图，可以选择使用铅笔、直尺和曲线板等传统绘图工具。

根据自己的喜好和熟练程度，选择适合的工具进行绘制。

3. 绘制基本框架在绘制平面布局图之前，先用铅笔轻轻地绘制出基本框架。

这可以帮助你确定设计的整体布局，并确保各个元素的位置准确无误。

可以使用直尺和曲线板来绘制直线和曲线部分。

4. 绘制主要元素一旦基本框架确定无误，开始绘制主要元素。

例如，如果你在绘制网页布局图，可以用方框来代表网页的不同区域，使用文本来标识各个区域的作用。

如果你在绘制建筑设计布局图，可以使用矩形来代表建筑物的结构，使用箭头来表示人流、车流等方向。

5. 添加细节一旦主要元素绘制完毕，可以开始添加一些细节。

例如，在网页布局图中可以添加按钮、图片等。

在建筑设计布局图中，可以添加窗户、门等细节。

确保所有细节都符合设计要求，并与主要元素相协调。

6. 修饰和标注完成绘制后，可以对平面布局图进行修饰和标注。

使用不同的线条粗细和颜色来突出重点部分。

添加文字标注说明各个元素的功能和尺寸等信息。

确保修饰和标注的内容清晰易懂，便于他人理解你的设计意图。

结论通过上述步骤，我们可以绘制出清晰、合理的平面布局图。

收集信息，选择合适的工具，绘制基本框架，绘制主要元素，添加细节，并进行修饰和标注，这些步骤可以帮助我们完成一幅优秀的平面布局图。

绘制某住宅户型平面图步骤1、绘制轴线（1）新建空白文件。

（2）图层设置。

（3）设置“全局比例因子”为20 执行格式线型，开启，线型管理器。

（4）将“轴线”设定为当前图层，绘制第一条水平线，长度：13580mm。

（5）采用“偏移”工具，向下偏移900，1800，1200，2850，1350。

（6）绘制“直线”，第一条垂直轴线，长度：10100mm。

（7）采用“移动”工具，向上，向右移动1000mm。

（8）采用“偏移”工具，向右偏移1500，3300，1500，600，4200，480。

2、绘制墙体（1）多线样式：新建240墙多线样式，120墙多线样式，将“240墙”设置为当前多线样式。

（2）绘制240外墙线，对正类型为“无”。

（3）绘制240内墙线，对正类型为“无”。

（4）将“120墙”设置为当前多线样式，对正类型为“上”。

（5）编辑修剪所有的墙线，选择修剪方式。

3、绘制门窗（1）分解多线墙体，以便修剪门洞与门窗。

（2）使用“偏移”“修剪”工具绘制出平面图中的门与窗位置，并将轴线隐藏。

（3）将“门窗”设置为当前图层。

使用“矩形”和“圆弧”工具，绘制单扇门平面图：（4）使用“矩形”工具，240x660绘制窗户平面轮廓图，再将其分解，向内偏移80。

（5）执行复制命令，采用“拉伸”命令，向下拉伸840，制作1500的窗平面。

（6）将门、窗制作成内部块，执行移动、旋转、镜像进行调整。

（7）绘制飘窗：采用“多段线”绘制轮廓线，向外“偏移”40，80。

（8）绘制客厅凸窗：采用“多段线”绘制内轮廓线，向外“偏移”90，60，90。

（9）执行“直线”命令，捕捉右侧外轮廓与外墙线的交点向内轮廓绘制垂线，制作窗框。

4、布置家具（1）将“家具”设置为当前图层。

（2）将“家具.dwg”做成外部块，利用设计中心，插入到当前场中。

利用“移动”工具，将家具分别放入到场景中。

（3）补画厨房墙体。

（4）制作厨房推拉门。

（5）绘制橱柜轮廓线。

平面布局图怎么画1. 什么是平面布局图平面布局图是指在设计过程中，用来展示和规划空间、家具和装饰物的位置关系的图表。

它是室内设计师、建筑师和装饰者常用的工具。

通过平面布局图，可以清晰地展示出房间的整体布局和各个物品之间的相对位置。

平面布局图通常以俯视视角的方式呈现，用简化的线条和符号表示不同的家具和空间元素，方便人们理解和比较。

通过平面布局图，人们可以更好地规划房间内的功能划分、家具布置和装饰风格，以实现最佳的空间利用和美观度。

2. 平面布局图的制作步骤制作平面布局图需要按照一定的步骤进行，以下是一个标准的制作流程：2.1 收集信息在开始绘制平面布局图之前，首先需要收集所需的信息。

包括了解房间的尺寸、不同区域的功能需求、家具的尺寸和形状、房间的结构特点等等。

通过收集这些关键信息，可以更好地进行规划和设计。

2.2 测量空间接下来，需要使用测量工具（如测量尺和测量仪器）对待绘制的空间进行测量。

测量的关键点包括房间的长度、宽度、墙体高度、门窗的位置和尺寸等。

这些测量数据将作为绘制平面布局图的基础。

2.3 绘制平面图使用绘图工具（如纸笔、绘图软件等），根据测量数据和收集到的信息，绘制出房间的整体平面图。

在绘制平面图时，需要按照比例将尺寸转化为合适的比例尺，并标注房间的尺寸和不同区域之间的连线。

2.4 定位家具和空间元素在绘制平面图的基础上，根据不同区域的功能需求，将家具和空间元素精确定位。

可以使用简化的标记或符号表示不同家具的位置、形状和尺寸。

此外，还可以添加其他元素，如装饰物、灯具、窗帘等，来丰富平面布局图的表达。

2.5 修饰布局图为了更好地展示房间的整体感和装饰效果，可以对平面布局图进行修饰。

例如，使用不同线条粗细或虚实来突出重点区域，使用填充色或阴影效果来区分不同的空间功能。

这些修饰可以使平面布局图更加直观和吸引人。

3. 平面布局图中的常见符号和标记在平面布局图中，常见的符号和标记有助于更好地传达设计意图和布局信息。

自己怎样用CAD设计家居户型图，看这里！
有的人买完房会想要自己设计一下家居户型，还有的家居老板为客户量房后想要简单设计户型，下面就是教大家用CAD简单的设计家居户型平面图，供大家参考。

1.打开CAD后，按照1：1的比例画出户型的轮廓。

一般画墙壁的厚度画260mm，大门画1100mm，卧室门画900mm，卫生间门画750mm。

画户型轮廓
2.画完户型框架后，对墙壁进行填充，选择“绘图”中的“图案填充”，在“图案”选择框里选择AR-CONC，然后添加拾取点，把十字光标放在墙壁线中间，点击确定。

3.从网上下载家具家电CAD块，或者也可以根据自己的喜好绘制。

家具家电CAD块
4.设置“草图设置”，取消端点与中点前的对钩。

5.把家电家具的CAD块拉入相应位置。

这样一张家居户型CAD图纸就画完了！
如果您觉得小编的文章还可以就关注和转发哦！谢谢您的支持！。

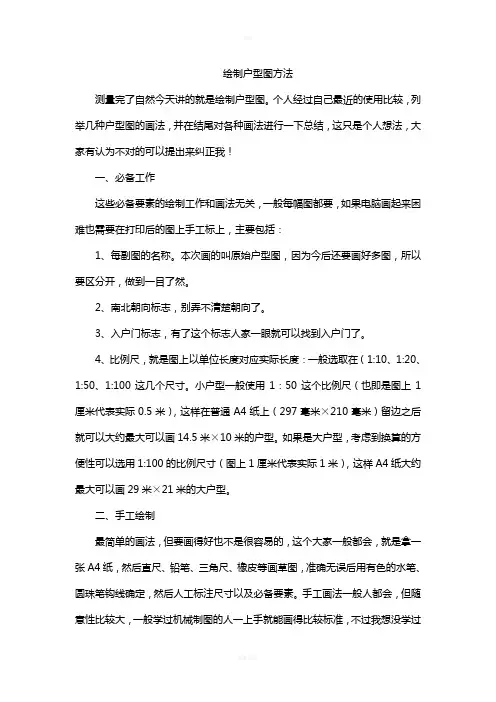

绘制户型图方法测量完了自然今天讲的就是绘制户型图。

个人经过自己最近的使用比较，列举几种户型图的画法，并在结尾对各种画法进行一下总结，这只是个人想法，大家有认为不对的可以提出来纠正我！一、必备工作这些必备要素的绘制工作和画法无关，一般每幅图都要，如果电脑画起来困难也需要在打印后的图上手工标上，主要包括：1、每副图的名称。

本次画的叫原始户型图，因为今后还要画好多图，所以要区分开，做到一目了然。

2、南北朝向标志，别弄不清楚朝向了。

3、入户门标志，有了这个标志人家一眼就可以找到入户门了。

4、比例尺，就是图上以单位长度对应实际长度：一般选取在（1:10、1:20、1:50、1:100这几个尺寸。

小户型一般使用1：50这个比例尺（也即是图上1厘米代表实际0.5米），这样在普通A4纸上（297毫米×210毫米）留边之后就可以大约最大可以画14.5米×10米的户型。

如果是大户型，考虑到换算的方便性可以选用1:100的比例尺寸（图上1厘米代表实际1米），这样A4纸大约最大可以画29米×21米的大户型。

二、手工绘制最简单的画法，但要画得好也不是很容易的，这个大家一般都会，就是拿一张A4纸，然后直尺、铅笔、三角尺、橡皮等画草图，准确无误后用有色的水笔、圆珠笔钩线确定，然后人工标注尺寸以及必备要素。

手工画法一般人都会，但随意性比较大，一般学过机械制图的人一上手就能画得比较标准，不过我想没学过的也能画个大概。

手工绘制之后将需要复印多份，以备后面各种设计的使用。

接下来要讲的都是依赖于电脑的绘制，电脑绘制的修改起来比较方便，同时可以打印比较方便，但需要一定的电脑运用能力。

三、文本处理类软件绘制WORD软件绘制我们可以用我们平时用的最多的WORD软件进行平面图的绘制。

下面通过一个简单实例介绍一下如何绘制。

1、现需要进行页面设置，如图选择文件--页面设置菜单。

2、因为多数好的房型为了采光都设置成东西向长南北短的格局所以我们的页面设置一般为横向，同时为了多利用页面，将上下左右的边框尽量改小，这里设置了0.5厘米。
